Fundamentos de Data Center

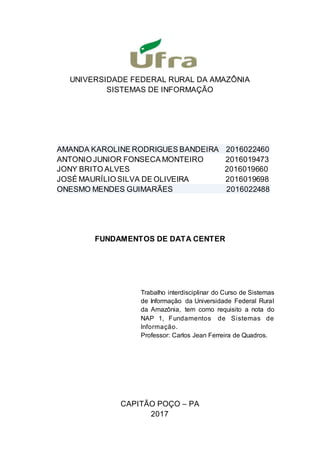

UNIVERSIDADE FEDERAL RURAL DA AMAZÔNIA
SISTEMAS DE INFORMAÇÃO
AMANDA KAROLINE RODRIGUES BANDEIRA 2016022460
ANTONIO JUNIOR FONSECA MONTEIRO 2016019473
JONY BRITO ALVES 2016019660
JOSÉ MAURÍLIO SILVA DE OLIVEIRA 2016019698
ONESMO MENDES GUIMARÃES 2016022488
FUNDAMENTOS DE DATA CENTER
Trabalho interdisciplinar do Curso de Sistemas
de Informação da Universidade Federal Rural
da Amazônia, tem como requisito a nota do
NAP 1, Fundamentos de Sistemas de
Informação.
Professor: Carlos Jean Ferreira de Quadros.
CAPITÃO POÇO – PA
2017

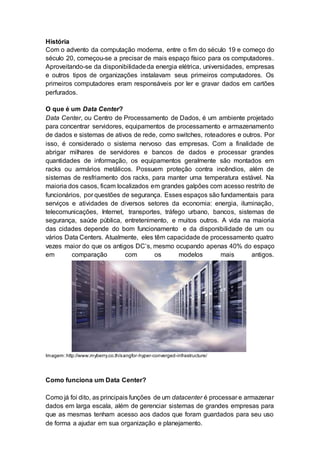

História
Com o advento da computação moderna, entre o fim do século 19 e começo do
século 20, começou-se a precisar de mais espaço físico para os computadores.
Aproveitando-se da disponibilidadeda energia elétrica, universidades, empresas
e outros tipos de organizações instalavam seus primeiros computadores. Os
primeiros computadores eram responsáveis por ler e gravar dados em cartões
perfurados.
O que é um Data Center?
Data Center, ou Centro de Processamento de Dados, é um ambiente projetado
para concentrar servidores, equipamentos de processamento e armazenamento
de dados e sistemas de ativos de rede, como switches, roteadores e outros. Por
isso, é considerado o sistema nervoso das empresas. Com a finalidade de
abrigar milhares de servidores e bancos de dados e processar grandes
quantidades de informação, os equipamentos geralmente são montados em
racks ou armários metálicos. Possuem proteção contra incêndios, além de
sistemas de resfriamento dos racks, para manter uma temperatura estável. Na
maioria dos casos, ficam localizados em grandes galpões com acesso restrito de
funcionários, por questões de segurança. Esses espaços são fundamentais para
serviços e atividades de diversos setores da economia: energia, iluminação,
telecomunicações, Internet, transportes, tráfego urbano, bancos, sistemas de
segurança, saúde pública, entretenimento, e muitos outros. A vida na maioria
das cidades depende do bom funcionamento e da disponibilidade de um ou
vários Data Centers. Atualmente, eles têm capacidade de processamento quatro
vezes maior do que os antigos DC’s, mesmo ocupando apenas 40% do espaço
em comparação com os modelos mais antigos.
Imagem:http://www.myberry.co.th/sangfor-hyper-converged-infrastructure/
Como funciona um Data Center?
Como já foi dito, as principais funções de um datacenter é processar e armazenar
dados em larga escala, além de gerenciar sistemas de grandes empresas para
que as mesmas tenham acesso aos dados que foram guardados para seu uso
de forma a ajudar em sua organização e planejamento.

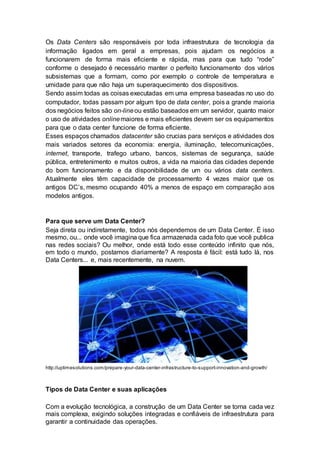

Os Data Centers são responsáveis por toda infraestrutura de tecnologia da
informação ligados em geral a empresas, pois ajudam os negócios a
funcionarem de forma mais eficiente e rápida, mas para que tudo “rode”
conforme o desejado é necessário manter o perfeito funcionamento dos vários
subsistemas que a formam, como por exemplo o controle de temperatura e
umidade para que não haja um superaquecimento dos dispositivos.
Sendo assim todas as coisas executadas em uma empresa baseadas no uso do
computador, todas passam por algum tipo de data center, pois a grande maioria
dos negócios feitos são on-lineou estão baseados em um servidor, quanto maior
o uso de atividades onlinemaiores e mais eficientes devem ser os equipamentos
para que o data center funcione de forma eficiente.
Esses espaços chamados datacenter são crucias para serviços e atividades dos
mais variados setores da economia: energia, iluminação, telecomunicações,
internet, transporte, trafego urbano, bancos, sistemas de segurança, saúde
pública, entretenimento e muitos outros, a vida na maioria das cidades depende
do bom funcionamento e da disponibilidade de um ou vários data centers.
Atualmente eles têm capacidade de processamento 4 vezes maior que os
antigos DC’s, mesmo ocupando 40% a menos de espaço em comparação aos
modelos antigos.
Para que serve um Data Center?
Seja direta ou indiretamente, todos nós dependemos de um Data Center. É isso
mesmo, ou... onde você imagina que fica armazenada cada foto que você publica
nas redes sociais? Ou melhor, onde está todo esse conteúdo infinito que nós,
em todo o mundo, postamos diariamente? A resposta é fácil: está tudo lá, nos
Data Centers... e, mais recentemente, na nuvem.
http://uptimesolutions.com/prepare-your-data-center-infrastructure-to-support-innovation-and-growth/
Tipos de Data Center e suas aplicações
Com a evolução tecnológica, a construção de um Data Center se torna cada vez
mais complexa, exigindo soluções integradas e confiáveis de infraestrutura para
garantir a continuidade das operações.

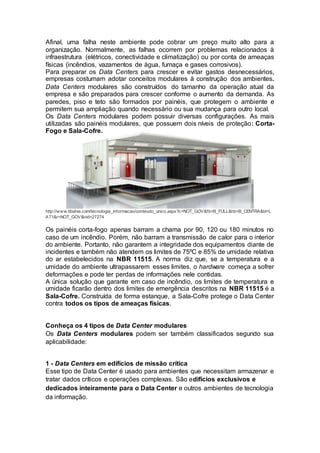

Afinal, uma falha neste ambiente pode cobrar um preço muito alto para a
organização. Normalmente, as falhas ocorrem por problemas relacionados à
infraestrutura (elétricos, conectividade e climatização) ou por conta de ameaças
físicas (incêndios, vazamentos de água, fumaça e gases corrosivos).
Para preparar os Data Centers para crescer e evitar gastos desnecessários,
empresas costumam adotar conceitos modulares à construção dos ambientes.
Data Centers modulares são construídos do tamanho da operação atual da
empresa e são preparados para crescer conforme o aumento da demanda. As
paredes, piso e teto são formados por painéis, que protegem o ambiente e
permitem sua ampliação quando necessário ou sua mudança para outro local.
Os Data Centers modulares podem possuir diversas configurações. As mais
utilizadas são painéis modulares, que possuem dois níveis de proteção: Corta-
Fogo e Sala-Cofre.
http://www.tibahia.com/tecnologia_informacao/conteudo_unico.aspx?c=NOT_GOV&fb=B_FULL&hb=B_CENTRA&bl=L
AT1&r=NOT_GOV&nid=27274
Os painéis corta-fogo apenas barram a chama por 90, 120 ou 180 minutos no
caso de um incêndio. Porém, não barram a transmissão de calor para o interior
do ambiente. Portanto, não garantem a integridade dos equipamentos diante de
incidentes e também não atendem os limites de 75ºC e 85% de umidade relativa
do ar estabelecidos na NBR 11515. A norma diz que, se a temperatura e a
umidade do ambiente ultrapassarem esses limites, o hardware começa a sofrer
deformações e pode ter perdas de informações nele contidas.
A única solução que garante em caso de incêndio, os limites de temperatura e
umidade ficarão dentro dos limites de emergência descritos na NBR 11515 é a
Sala-Cofre. Construída de forma estanque, a Sala-Cofre protege o Data Center
contra todos os tipos de ameaças físicas.
Conheça os 4 tipos de Data Center modulares
Os Data Centers modulares podem ser também classificados segundo sua
aplicabilidade:
1 - Data Centers em edifícios de missão crítica
Esse tipo de Data Center é usado para ambientes que necessitam armazenar e
tratar dados críticos e operações complexas. São edifícios exclusivos e
dedicados inteiramente para o Data Center e outros ambientes de tecnologia
da informação.

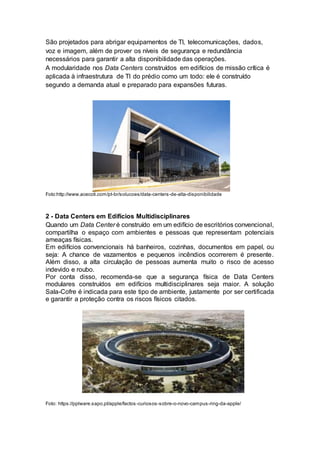

São projetados para abrigar equipamentos de TI, telecomunicações, dados,
voz e imagem, além de prover os níveis de segurança e redundância
necessários para garantir a alta disponibilidade das operações.
A modularidade nos Data Centers construídos em edifícios de missão crítica é
aplicada à infraestrutura de TI do prédio como um todo: ele é construído
segundo a demanda atual e preparado para expansões futuras.
Foto:http://www.acecoti.com/pt-br/solucoes/data-centers-de-alta-disponibilidade
2 - Data Centers em Edifícios Multidisciplinares
Quando um Data Center é construído em um edifício de escritórios convencional,
compartilha o espaço com ambientes e pessoas que representam potenciais
ameaças físicas.
Em edifícios convencionais há banheiros, cozinhas, documentos em papel, ou
seja: A chance de vazamentos e pequenos incêndios ocorrerem é presente.
Além disso, a alta circulação de pessoas aumenta muito o risco de acesso
indevido e roubo.
Por conta disso, recomenda-se que a segurança física de Data Centers
modulares construídos em edifícios multidisciplinares seja maior. A solução
Sala-Cofre é indicada para este tipo de ambiente, justamente por ser certificada
e garantir a proteção contra os riscos físicos citados.
Foto: https://pplware.sapo.pt/apple/factos-curiosos-sobre-o-novo-campus-ring-da-apple/

3 - Data Centers Modulares Outdoor
Quando uma organização não possui espaço interno adequado para construir
seu Data Center, mas pretende que este seja definitivo e tenha as mesmas
características do ambiente indoor, pode ter como opção um Data Center
Modular Outdoor.
Algumas empresas optam por containers como soluções outdoor. Porém,
containers marítimos não são ideais para se construir um Data Center. Data
Centers construídos em containers não possuem espaço interno adequado: são
estreitos, dificultam a manutenção e operação do ambiente. Além disso, são
estruturas inflexíveis: ou têm 20 ou 40 pés de comprimento apenas. Apesar de
serem vendidas como soluções modulares, não são o cenário ideal, pois nesses
projetos os espaços externo e interno precisam se adaptar ao tamanho do
container, e não o contrário.
Já os Data Center Modulares Outdoor possuem toda a infraestrutura e
benefícios de um Data Center modular indoor: se adequam a qualquer espaço
necessário, possuem espaço interno adequado para manutenções e podem ser
ampliados de acordo com a necessidade do cliente, sem a interrupção das
operações. Os Data Centers Modulares Outdoor recebem uma proteção especial
que permite que sejam expostos ao tempo. Podem ser construídos com painéis
corta-fogo ou ter a proteção certificada da Sala-Cofre.
http://www.yardi.com/blog/technology/modular-data-centers/16134.html
4 – Data Center Retrofits
Definição: Retrofit é um termo utilizado principalmente em engenharia para
designar o processo de modernização de algum equipamento já considerado
ultrapassado ou fora de norma.
Muitas empresas possuem Data Centers obsoletos e que normalmente
consomem muita energia. Estes ambientes podem ser revitalizados e
atualizados em sua infraestrutura, proporcionando assim maior eficiência e
economia. Podem também ter sua segurança ampliada com a adoção de painéis
corta-fogo ou Salas-Cofre.
É importante, no momento de construir ou reformar um Data Center, contratar
um especialista para avaliar a criticidade das operações e informações a serem
protegidas, assim como questões voltadas a espaço, continuidade e segurança.
É dessa forma que se define qual o modelo mais adequado para construir seu
Data Center.

Classificações TIER de um Data Center?
A Certificação TIER é uma certificação usada para mensurar o nível da
infraestrutura de um local destinado ao funcionamento de um Data Center. O
Uptime Institute Professional Services é o único fornecedor de consulta e
Certificações para o Sistema de Classificação Tier.
A palavra “tier”, tem a tradução livre que pode significar “camada” ou “nível”
em português.
Originalmente chamado de CPD (Centro de Processamento de Dados), assim
chamado porquê era lá que residia o Mainframe, o coração de todo o
processamento automatizado que ocorria na empresa, seu nome migrou para o
charmoso nome de “Data Center”, pois sua função agora reflete o que há de
mais importante em uma corporação: as informações.
Por abrigar um bem tão precioso, o Data Center não pode se dar ao luxo de ficar
“fora do ar” por muito tempo, caso contrário a corporação corre sérios riscos de
comprometer seu faturamento e lucratividade. Ou seja, um Data Center precisa
estar sempre disponível.
Como, então, garantir a construção de Data Centers que não param? A
construção de Data Centers sempre foi baseada em recomendações de
fabricantes de mainframes, de equipamentos de TI e na experiência dos próprios
engenheiros e analistas que o projetavam. Mas agora, não mais. Há uma nova
norma que regulamenta e padroniza a construção de novos Data Centers, a
ANSI/TIA/EIA-942 – Telecommunications Infrastructure Standard for
Datacenters. Inicialmente com abrangência apenas nos EUA, a ela logo se
seguirão normas internacionais, da ISO, e nacionais, da ABNT.
A TI-942 trata de quatro disciplinas intimamente relacionadas com o projeto de
Data Centers: Arquitetura, Comunicações, Elétrica e Mecânica. Os projetos de
cada uma delas devem ser muito bem coordenados para se obter como
resultado um Data Center eficiente.
A classificação Tier adotada em Data Centers foi desenvolvida pelo Uptime
Institute (www.uptimeinstute.org), nos EUA, e vem sendo usada desde 1995 em
tem hoje reconhecimento e alcance mundial. Os níveis de disponibilidade
associados às classificações Tier foram determinados por meio de resultados de
análises de disponibilidade de Data centers reais, que apresentam valores entre
99,67% e 99,99%.
A norma classifica ainda os Data Centers em quatro Tiers, numerados de um a
quatro:
 Tier 1: Data Center básico.
 Tier 2: Data Center com componentes redundantes.
 Tier 3: Data Center que permite manutenção sem paradas.
 Tier 4: Data Center tolerante a falhas.
- Para cada uma das quatro disciplinas listadas acima, há um conjunto de
requisitos obrigatórios para que se atinja cada um dos níveis. A classificação
geral do Data Center é igual à classificação que recebeu o nível mais baixo.

- Os Data Centers classificados como Tier I surgiram no início dos anos 60. Os
sites Tier II datam dos anos 70 e os Tier III apareceram no final dos anos 80 e
início dos anos 90.
Finalmente os Data Centers Tier IV surgiram em 1994. O Uptime Institute
participou da organização dos conceitos de sites Tier III e foi pioneiro no
desenvolvimento dos Data Centers Tier IV.
- E qual o impacto que cada um desses quatro níveis pode ter na disponibilidade
do Data Center? Segundo dados levantados pelo Uptime Institute®, um Data
Center de nível quatro fica, em média, 26 minutos por ano “fora do ar”. A seguir,
a tabela completa de disponibilidade:
 Disponibilidade dos Data Centers quanto ao seu Tier
Tier Disponibilidade Downtime anual
1 99,971% 28,8 horas
2 99,749% 22,0 horas
3 99,982% 1,6 hora (95 minutos)
4 99,995% 0,4 hora (26 minutos)
Fonte: Uptime Institute
Classificações TIER
Tier I: Básico
É um Data Center sem componentes redundantes e com um ramo de
distribuição (elétrica e outros sistemas e subsistemas) não redundante para
atender os equipamentos de TI do site.
Apropriado para pequenos negócios onde a tecnologia de informação melhore
principalmente os processos de negócios internos; Empresas cuja utilização
principal de uma “presença na web” seja como uma ferramenta de marketing
passivo e empresas baseadas na Internet sem compromissos de qualidade de
serviço.
Fonte: https://es.slideshare.net/lorenatroncoso/servidores-5912221?from_action=save (slide 20)

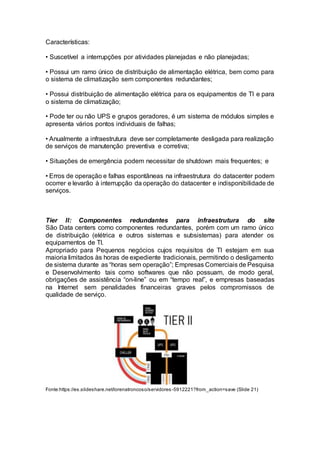

Características:
• Suscetível a interrupções por atividades planejadas e não planejadas;
• Possui um ramo único de distribuição de alimentação elétrica, bem como para
o sistema de climatização sem componentes redundantes;
• Possui distribuição de alimentação elétrica para os equipamentos de TI e para
o sistema de climatização;
• Pode ter ou não UPS e grupos geradores, é um sistema de módulos simples e
apresenta vários pontos individuais de falhas;
• Anualmente a infraestrutura deve ser completamente desligada para realização
de serviços de manutenção preventiva e corretiva;
• Situações de emergência podem necessitar de shutdown mais frequentes; e
• Erros de operação e falhas espontâneas na infraestrutura do datacenter podem
ocorrer e levarão à interrupção da operação do datacenter e indisponibilidade de
serviços.
Tier II: Componentes redundantes para infraestrutura do site
São Data centers como componentes redundantes, porém com um ramo único
de distribuição (elétrica e outros sistemas e subsistemas) para atender os
equipamentos de TI.
Apropriado para Pequenos negócios cujos requisitos de TI estejam em sua
maioria limitados às horas de expediente tradicionais, permitindo o desligamento
de sistema durante as “horas sem operação”; Empresas Comerciais de Pesquisa
e Desenvolvimento tais como softwares que não possuam, de modo geral,
obrigações de assistência “on-line” ou em “tempo real”, e empresas baseadas
na Internet sem penalidades financeiras graves pelos compromissos de
qualidade de serviço.
Fonte:https://es.slideshare.net/lorenatroncoso/servidores -5912221?from_action=save (Slide 21)

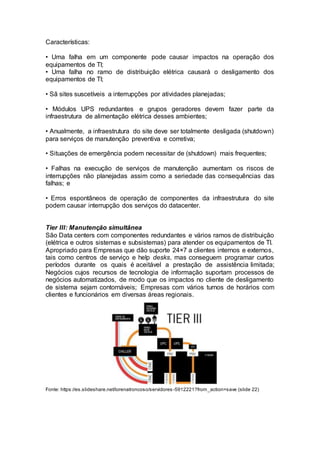

Características:
• Uma falha em um componente pode causar impactos na operação dos
equipamentos de TI;
• Uma falha no ramo de distribuição elétrica causará o desligamento dos
equipamentos de TI;
• Sã sites suscetíveis a interrupções por atividades planejadas;
• Módulos UPS redundantes e grupos geradores devem fazer parte da
infraestrutura de alimentação elétrica desses ambientes;
• Anualmente, a infraestrutura do site deve ser totalmente desligada (shutdown)
para serviços de manutenção preventiva e corretiva;
• Situações de emergência podem necessitar de (shutdown) mais frequentes;
• Falhas na execução de serviços de manutenção aumentam os riscos de
interrupções não planejadas assim como a seriedade das consequências das
falhas; e
• Erros espontâneos de operação de componentes da infraestrutura do site
podem causar interrupção dos serviços do datacenter.
Tier III: Manutenção simultânea
São Data centers com componentes redundantes e vários ramos de distribuição
(elétrica e outros sistemas e subsistemas) para atender os equipamentos de TI.
Apropriado para Empresas que dão suporte 24×7 a clientes internos e externos,
tais como centros de serviço e help desks, mas conseguem programar curtos
períodos durante os quais é aceitável a prestação de assistência limitada;
Negócios cujos recursos de tecnologia de informação suportam processos de
negócios automatizados, de modo que os impactos no cliente de desligamento
de sistema sejam contornáveis; Empresas com vários turnos de horários com
clientes e funcionários em diversas áreas regionais.
Fonte: https://es.slideshare.net/lorenatroncoso/servidores-5912221?from_action=save (slide 22)

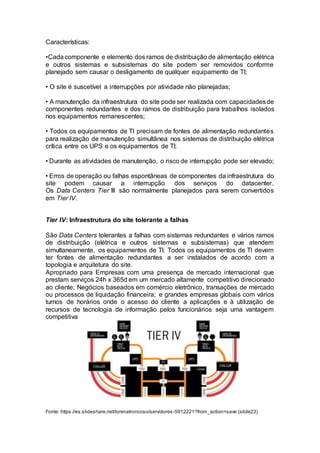

Características:
•Cadacomponente e elemento dos ramos de distribuição de alimentação elétrica
e outros sistemas e subsistemas do site podem ser removidos conforme
planejado sem causar o desligamento de qualquer equipamento de TI;
• O site é suscetível a interrupções por atividade não planejadas;
• A manutenção da infraestrutura do site pode ser realizada com capacidadesde
componentes redundantes e dos ramos de distribuição para trabalhos isolados
nos equipamentos remanescentes;
• Todos os equipamentos de TI precisam de fontes de alimentação redundantes
para realização de manutenção simultânea nos sistemas de distribuição elétrica
crítica entre os UPS e os equipamentos de TI;
• Durante as atividades de manutenção, o risco de interrupção pode ser elevado;
• Erros de operação ou falhas espontâneas de componentes da infraestrutura do
site podem causar a interrupção dos serviços do datacenter.
Os Data Centers Tier III são normalmente planejados para serem convertidos
em Tier IV.
Tier IV: Infraestrutura do site tolerante a falhas
São Data Centers tolerantes a falhas com sistemas redundantes e vários ramos
de distribuição (elétrica e outros sistemas e subsistemas) que atendem
simultaneamente, os equipamentos de TI. Todos os equipamentos de TI devem
ter fontes de alimentação redundantes a ser instalados de acordo com a
topologia e arquitetura do site.
Apropriado para Empresas com uma presença de mercado internacional que
prestam serviços 24h x 365d em um mercado altamente competitivo direcionado
ao cliente; Negócios baseados em comércio eletrônico, transações de mercado
ou processos de liquidação financeira; e grandes empresas globais com vários
turnos de horários onde o acesso do cliente a aplicações e à utilização de
recursos de tecnologia de informação pelos funcionários seja uma vantagem
competitiva
Fonte: https://es.slideshare.net/lorenatroncoso/servidores-5912221?from_action=save (slide23)

Características:
• Uma falha única de qualquer sistema, componente ou elemento de distribuição
não causará a interrupção dos serviços do Data Center;
• Componentes e elementos de distribuição podem ser removidos (ou retirados
se serviço) de forma planejada sem causar o desligamento (shutdown) dos
equipamentos de TI;
• Sistemas complementares e ramos de distribuição de serviços elétricos (e
outros) devem ser separados fisicamente para prevenir que eventos isolados
causem impactos em ambos os sistemas ou ramos simultaneamente;
• A manutenção da infraestrutura do site pode ser realizada com as capacidades
dos componentes redundantes e dos ramos de distribuição para serviços
isolados nos equipamentos remanescentes;
• Durante as atividades de manutenção o risco de interrupção dos serviços pode
ser elevado;
• A operação de alarme contra incêndio, a supressão de fogo ou o desligamento
do site em caso de emergência podem causar a interrupção dos serviços; e
• A infraestrutura é mais compatível com os conceitos de alta disponibilidade de
tecnologia da informação, que emprega clusters de servidores, conjuntos
redundantes de discos independentes (RAID – Reduntant Array of Independent
Disk) para armazenamento de acesso direto (DASD – Direct Access Storage
Devide), bem como sistemas de telecomunicações redundantes para garantir a
confiabilidade e disponibilidade de serviços.
A seguir, alguns exemplos de requisitos e os respectivos níveis onde são
exigidos:
 Cabos ópticos com armadura do tipo interlock (nível 4)
 Software de gerenciamento da planta física (nível 3)
 Backbones redundantes, sendo um ativo e outro passivo, por caminhos
diferentes (nível 3)
 Backbones redundantes, ambos ativos, por caminhos diferentes (nível 4)
 Duas salas de entrada de operadoras (nível 3)
 Equipamentos de telecomunicações com fontes redundantes (nível 2)
 Patch cords etiquetados com a identificação das portas onde estão
conectados (nível 2)

Serviços oferecidos em um Data Center
Co-location “compartilhamento de localização”:
Foto: http://www.macinfotec.com.br/data-center/colocation.html
O cliente contrata o espaço físico dos hacks, a infraestrutura de energia e de
telecomunicação, porém, os servidores, sistemas de gerenciamento, suporte e
manutenção são de responsabilidade do cliente, esta relação entre os dois lados
pode ser modificada com a criação de um contrato estabelecendo as funções
que cada um terá que fazer incluindo equipamentos e telecomunicações.
Hosting “hospedagem”:
Foto: http://www.gotiggr.com/tag/hosting/
Hosting e tipo de hospedagem que permite ao cliente a utilização da
infraestrutura do Data Center e de servidores de última geração, além de ter a
disposição profissionais qualificados para auxilio e suporte permanente ao
cliente, sendo esse tipo de serviço mais dinâmico, pois o cliente ou empresa tem
possibilidade de escolher equipamentos e pacotes de software de acordo com a
necessidade de seu negócio, tudo isso é fornecido sobre medida para atender
todas as demandas de cada cliente, assim conseguindo suprir toda e qualquer
necessidade da empresa.
Hosting dedicado:
Foto: http://www.dallasolucoes.com.br/hosting-dedicado/
É utilizado nos casos em que a hospedagem de sites compartilhados não
suportam as aplicações web (site, sistemas, fluxo de mensagens). É um
computador ”servidor” que fica hospedado no data center exclusivo para o cliente
executar funções como servidor de arquivos, servidor de páginas, servidor de e-
mails ou qualquer outro serviço que necessite de armazenamento e acesso via

web, podendo ser utilizado por empresas de pequeno, médio e grande porte, ou
até mesmo por desenvolvedores web permitindo maior flexibilidade, segurança
e velocidade.
Cloud hosting: “Hospedagem na nuvem”:
Foto: http://www.intellisuite.com/services/cloud-hosting/
Cloud hosting ou hospedagem em nuvem é uma forma de compartilhamento e
armazenamento de dados na internet, onde se disponibiliza um espaço enorme
chamado de “nuvem” pois é um lugar que você sabe que existe pois nele há
infinitos dados guardados, mas não se pode tocar pois o mesmo não tem forma,
embora não se possa tocar, é claro que este armazenamento e feito em algum
local ou link restrito para que ninguém que esteja navegando na internet consiga
acessar seus dados.
Um dos benefícios da hospedagem em nuvem é para quem está começando na
plataforma de negócios online, pois se o mesmo optar por uma hospedagem
física, terá que fazer um investimento alto na compra de hardwares de grande
potência.
Já utilizando a nuvem, o usuário iniciante poderá contratar inicialmente um
espaço menor e dependendo das suas necessidades aumentando-o de forma
gradual de acordo com a sua necessidade de hosting, a grande desvantagem da
hospedagem em nuvem é a segurança, pois embora as empresas trabalhem
com profissionais para manter seus dados mais seguros ainda, existem hackers
que podem conseguir acesso aos dados dos clientes.
Estrutura de um Data Center
Para a construção de um data center é importante um grande e longo período
de planejamento, pois antes mesmo de ser construído é necessário suprir todos
os pré-requisitos, pois o mesmo deve lidar com o problema de ter que estar em
expansão contínua, sempre necessitando de mais espaço ou de mais sistemas
para o manter funcionando de forma mais eficiente possível.
Para que o data center ofereça uma qualidade boa de funcionamento ele deve
possuir uma infraestrutura de rede, isso significa que ele precisa interagir com o
tráfego IP(internet protocol) e outros protocolos de comunicação que permitam
endereçar e encaminhar os pacotes de dados que usam a rede mundial de

computadores. Mas um projeto de tal porte precisa de servidores para atender a
demanda da organização, por esse motivo necessitando de mão de obra e
supervisão de profissionais da área de T.I. para chegar a uma conclusão da
quantidade de servidores e outros aparelhos que serão necessários para o bom
funcionamento.
Mas é muito importante que o data center tenha uma fonte de energia a prova
de oscilações ou falta de fornecimento a qual poderá ser constituída por enormes
no-breaks, geradores a combustível de alta potência ou até mesmo uma
subestação elétrica, dependendo do porte da organização, dependendo da
necessidade além dos sistemas contra incêndio, equilíbrio de temperatura,
descargas elétricas e ainda conta com um forte e seguro sistema de segurança.
Infraestrutura de Rede
O Data Center deve possuir conexões (links) redundantes de diferentes
fornecedores de backbone em uma estrutura de Autonomous System (AS).
Esta infraestrutura tem o objetivo de garantir que os sistemas hospedados no
Data Center permaneçam acessíveis, mesmo se houver falhas em uma das
conexões com a Internet.
Foto: http://www.gsconectividade.com.br/infraestrutura-e-cabeamento-redes
Segurança
O Data Center deve fornecer mecanismos de segurança para restringir o acesso
a somente pessoas autorizadas. Estes mecanismos geralmente são compostos
de câmeras de segurança, vigilância armada e sistema de identificação.
Normalmente projetados para serem extremamente seguros, abrigam milhares
de servidores e bancos de armazenamento de dados, processando grande
quantidade de informação.
Montados num salão protegido contra acesso indevido, tem piso elevado para
possibilitar a passagem de cabos elétricos e de dados, armários metálicos
(racks), onde são montados os equipamentos e um ambiente totalmente
controlado.
Contam com sistemas de extinção de incêndios, sistema inteligente de detecção
precoce de fumo e extinção de incêndio com gás inerte, para não afetar os
equipamentos. O acesso é controlado por cartões eletrônicos e/ou biometria,
monitorização permanente, acesso por porta-eclusa. Ar-condicionado de
precisão com monitorização constante, mantém a temperatura constante,
resfriando os equipamentos. Ambiente operacional monitorizado
permanentemente, em todos os aspectos, físicos e lógicos.

Segurança Física;
Foto:http://www.datacentersolutions.com.br/index.php/valor-da-informacao/seguranca-fisica
A segurança física é feita nas imediações da empresa e leva em consideração
a prevenção de danos causados por desastres locais ou ambientais, como
terremotos, inundações e incêndios. Por isso, investigar a ocorrência de eventos
climáticos passados é importante ao se planejar os métodos de segurança física
para proteção de funcionários, equipamentos, dados e do local. Além disso, ela
trata de métodos para evitar o acesso de pessoas não autorizadas a áreas em
que se encontram dados e informações críticas da empresa. Uma forma de fazer
isso é implantar recursos de identificação de funcionários, como o uso de
crachás, senhas e cadastro biométrico ou rastreamento de retina.
Combate e Prevenção contra Incêndios
Foto: http://www.solucoesindustriais.com.br/empresa/seguranca/ecosafety/produtos/seguranca-e-protecao/sistema-
de-combate-a-incendio-datacenter
O Data Center deve conter um sistema que evite e previna que os equipamentos
sejam danificados por incêndios. O sistema de combate e prevenção contra
incêndios pode ser composto de sistema de detecção de fumaça, extintores,
gases inibidores e procedimentos de brigadas de incêndio.
Refrigeração
Foto:http://forum.outerspace.com.br/index.php?threads/fotos-e-mapa-dos-data-centers-do-google-nlo-mundo-
gigantesco-data-center-da-nsa-em-utah.354827/O Data Center deve garantir que a temperatura
do ambiente esteja em níveis aceitáveis para a operação dos sistemas e
principalmente que não haja oscilações de temperatura que são extremamente

prejudiciais ao funcionamento de qualquer equipamento. O equipamento de
refrigeração deve ser redundante.
Energia
Foto 1: http://www.cumminspowerblog.com/pt/caso-de-sucesso-interativo-mostra-energia-cummins-power-
generation-trabalhando-em-datacenter-do-uol/
Foto 2: http://jornalggn.com.br/noticia/google-aponta-se-tem-area-disponivel-para-produzir-energia-solar-em-casa
O Data Center deve garantir que não haja falta de energia e tampouco oscilações
em seu fornecimento que possam danificar equipamentos. O sistema de
fornecimento de energia é geralmente composto por sistemas de no-breaks,
geradores e alimentação por mais de uma subestação.
O abastecimento de energia, além da concessionária local, usa geradores de
energia de grande capacidade e fonte de alimentação ininterrupta (também
comumente chamados de UPS ou no-breaks) de grande porte, montados em
salas anexas, para manter os equipamentos ligados, mesmo em caso de queda
no fornecimento. CPDsconsomem até cem vezes mais energia que um escritório
comum.
Segurança Lógica
Foto: http://twittertoolsbook.com/twitter-security-tips/
Esse tipo de proteção controla o acesso a aplicativos, dados, sistemas
operacionais, senhas e arquivos de log por meio de firewalls de hardwares e
softwares, criptografia, antivírus e outras aplicações contra hackers e possíveis
invasões às fontes internas da empresa. A segurança lógica permite que o
acesso seja baseado nas necessidades específicas de cada usuário para

realizar suas tarefas, fazendo a identificação por meio de senha e login. Assim,
nenhum funcionário poderá executar funções que não sejam de seu cargo. Por
isso, para se ter uma proteção eficaz dos dados, é importante ter uma equipe de
TI bem treinada e atualizada com as novas tecnologias de segurança da
informação que surgem a cada dia e encontram novas soluções de segurança.
Todo ambiente é controlado por tecnologia de Biometria e a famoso Porta-
Eclusa, além de monitorado remotamente 24 horas por dia. E para manter um
Data Center em funcionamento, são necessários geradores de energia de
grande capacidade, cuja energia seja ininterrupta, chamados de No-Breaks ou
UPS, são equipamentos especialmente desenvolvidos e projetados para
fornecer energia em caso de uma eventual queda.
Entrance Room (ER):
A sala de entrada é um espaço de interconexão entre o cabeamento estruturado
do Data Center e o cabeamento proveniente das operadoras de
telecomunicação.
Main Distribution Area (MDA):
Inclui o cross-connect principal, que é um ponto principal de distribuição de um
cabeamento estruturado de um Data Center, nesta área se faz as principais
manobras do Data Center, é uma área crítica.
Horizontal Distribution Area (HDA):
É uma área utilizada para conexão com as áreas de equipamentos. Incluí o
cross-connect horizontal (HC), e equipamentos intermediários.

Zone Distribution Area (ZDA):
Ponto de interconexão opcional do cabeamento horizontal. Posicionado entre o
HDA e o EDA permite uma configuração rápida e frequente, geralmente
posicionada embaixo do piso. Provê flexibilidade no Data Center.
Equipment Distribution Area (EDA):
Espaço destinado para os equipamentos terminais (Servidores, Storage) e os
equipamentos de comunicação de dados ou voz (switches centrais “core”)
Exemplos de Data Center
Segundo o site www.ispblog.com.br com matéria publicada em 09 de Maio de
2016, estes são os 7 maiores Data Centers do mundo;
1º - Lakeside Technology Center (350 East Cermak)
A cidade de Chicago (EUA) abriga o maior data center do mundo: o 350 East
Cemark. Fundada em 1990, a estrutura tem cerca de 102 mil m² e mais de 50
geradores de energia, que são alimentados por diversos tanques com 30 mil
litros de óleo diesel. O destaque do 350 ficar por conta do seu sistema de
refrigeração, que fornece energia térmica para vários lugares da região.
2º - Google
Para manter o maior site de busca da história e um dos maiores impérios
virtuais da atualidade, é preciso contar com uma enorme estrutura — que hoje
conta com centenas de fazendas de servidores e milhares de pequenas
instalações.
Seus Data Centers são construídos nos moldes da sustentabilidade e da
inovação, sendo mais comuns nos países frios, para economizar com sistemas
de resfriamento. Além disso, a companhia desenvolveu seu próprio hardware
para garantir a segurança dos dados e, mesmo trabalhando constantemente,
utiliza apenas 0,01% da energia mundial.
3º - Apple
O iCloud, serviço de computação em nuvem, se tornou um dos produtos mais
expressivos da Apple e, por isso, foi necessária uma estrutura só para suportá-
lo.
A instalação de 1 bilhão de dólares foi construída na Carolina do Norte (EUA),
mais especificamente em Maiden, uma vez que a cidade é ideal para as
grandes indústrias que utilizam bastante recursos, como água e energia.
Em breve, a empresa pretende que o local produza toda a energia que
consumir, atingindo 100% de eficiência energética.

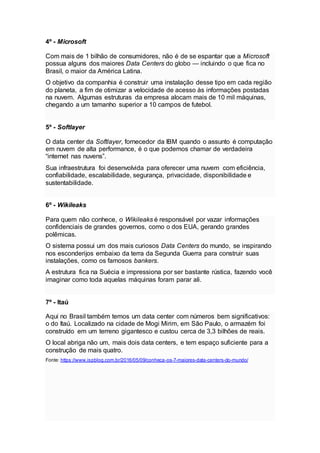

4º - Microsoft
Com mais de 1 bilhão de consumidores, não é de se espantar que a Microsoft
possua alguns dos maiores Data Centers do globo — incluindo o que fica no
Brasil, o maior da América Latina.
O objetivo da companhia é construir uma instalação desse tipo em cada região
do planeta, a fim de otimizar a velocidade de acesso às informações postadas
na nuvem. Algumas estruturas da empresa alocam mais de 10 mil máquinas,
chegando a um tamanho superior a 10 campos de futebol.
5º - Softlayer
O data center da Softlayer, fornecedor da IBM quando o assunto é computação
em nuvem de alta performance, é o que podemos chamar de verdadeira
“internet nas nuvens”.
Sua infraestrutura foi desenvolvida para oferecer uma nuvem com eficiência,
confiabilidade, escalabilidade, segurança, privacidade, disponibilidade e
sustentabilidade.
6º - Wikileaks
Para quem não conhece, o Wikileaks é responsável por vazar informações
confidenciais de grandes governos, como o dos EUA, gerando grandes
polêmicas.
O sistema possui um dos mais curiosos Data Centers do mundo, se inspirando
nos esconderijos embaixo da terra da Segunda Guerra para construir suas
instalações, como os famosos bankers.
A estrutura fica na Suécia e impressiona por ser bastante rústica, fazendo você
imaginar como toda aquelas máquinas foram parar ali.
7º - Itaú
Aqui no Brasil também temos um data center com números bem significativos:
o do Itaú. Localizado na cidade de Mogi Mirim, em São Paulo, o armazém foi
construído em um terreno gigantesco e custou cerca de 3,3 bilhões de reais.
O local abriga não um, mais dois data centers, e tem espaço suficiente para a
construção de mais quatro.
Fonte: https://www.ispblog.com.br/2016/05/09/conheca-os-7-maiores-data-centers-do-mundo/

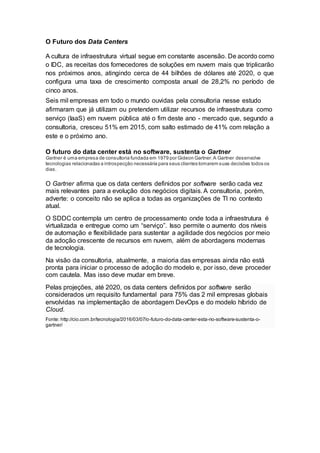

O Futuro dos Data Centers
A cultura de infraestrutura virtual segue em constante ascensão. De acordo como
o IDC, as receitas dos fornecedores de soluções em nuvem mais que triplicarão
nos próximos anos, atingindo cerca de 44 bilhões de dólares até 2020, o que
configura uma taxa de crescimento composta anual de 28,2% no período de
cinco anos.
Seis mil empresas em todo o mundo ouvidas pela consultoria nesse estudo
afirmaram que já utilizam ou pretendem utilizar recursos de infraestrutura como
serviço (IaaS) em nuvem pública até o fim deste ano - mercado que, segundo a
consultoria, cresceu 51% em 2015, com salto estimado de 41% com relação a
este e o próximo ano.
O futuro do data center está no software, sustenta o Gartner
Gartner é uma empresa de consultoria fundada em 1979 por Gideon Gartner.A Gartner desenvolve
tecnologias relacionadas a introspecção necessária para seus clientes tomarem suas decisões todos os
dias.
O Gartner afirma que os data centers definidos por software serão cada vez
mais relevantes para a evolução dos negócios digitais. A consultoria, porém,
adverte: o conceito não se aplica a todas as organizações de TI no contexto
atual.
O SDDC contempla um centro de processamento onde toda a infraestrutura é
virtualizada e entregue como um “serviço”. Isso permite o aumento dos níveis
de automação e flexibilidade para sustentar a agilidade dos negócios por meio
da adoção crescente de recursos em nuvem, além de abordagens modernas
de tecnologia.
Na visão da consultoria, atualmente, a maioria das empresas ainda não está
pronta para iniciar o processo de adoção do modelo e, por isso, deve proceder
com cautela. Mas isso deve mudar em breve.
Pelas projeções, até 2020, os data centers definidos por software serão
considerados um requisito fundamental para 75% das 2 mil empresas globais
envolvidas na implementação de abordagem DevOps e do modelo híbrido de
Cloud.
Fonte: http://cio.com.br/tecnologia/2016/03/07/o-futuro-do-data-center-esta-no-software-sustenta-o-
gartner/

Fundamentos de Data Center

Mais conteúdo relacionado

Mais procurados

Semelhante a Fundamentos de Data Center

Fundamentos de Data Center
