Formas de representação da superfície terrestre

1. A3: Mapas como forma de representar
a superfície terrestre
Formas de representação da superfície terrestre

2. A3 Formas de representação da superfície terrestre

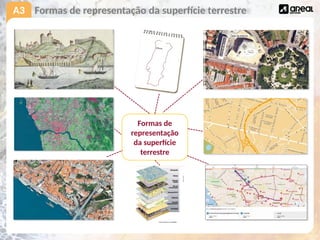

Formas de
representação
da superfície
terrestre

3. A3 Formas de representação da superfície terrestre
Esboços cartográficos
Fotografias aéreas
Ortofotomapas
Imagens de satélite
Plantas
Itinerários
Mapas mentais
SIG
Formas de
representação
da superfície
terrestre
Dinâmica de exploração…

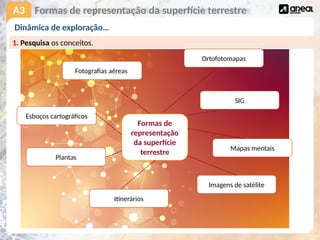

1. Pesquisa os conceitos.

4. A3 Formas de representação da superfície terrestre
Esboços cartográficos Imagens de satélite
• as formas mais antigas de
representar a superfície terrestre,
ainda que imperfeitas
• representações simplificadas,
normalmente sem escala, que
servem para a obtenção de
informações gerais de uma
determinada área
• captadas por sensores a bordo de
satélites artificiais, através de deteção
remota, e têm diversas aplicações, por
exemplo, na Cartografia e na
Meteorologia
• permitem a obtenção de informação
importante para a elaboração de
mapas de base ou temáticos

5. A3 Formas de representação da superfície terrestre

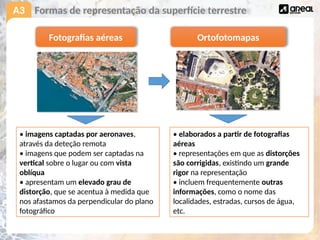

Fotografias aéreas Ortofotomapas
• imagens captadas por aeronaves,
através da deteção remota
• imagens que podem ser captadas na
vertical sobre o lugar ou com vista
oblíqua
• apresentam um elevado grau de
distorção, que se acentua à medida que
nos afastamos da perpendicular do plano
fotográfico
• elaborados a partir de fotografias
aéreas
• representações em que as distorções
são corrigidas, existindo um grande
rigor na representação
• incluem frequentemente outras
informações, como o nome das
localidades, estradas, cursos de água,
etc.

6. A3 Formas de representação da superfície terrestre

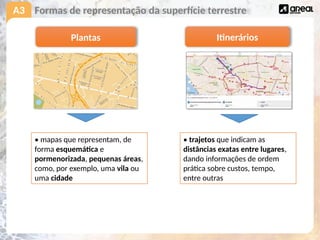

Plantas Itinerários
• mapas que representam, de
forma esquemática e
pormenorizada, pequenas áreas,
como, por exemplo, uma vila ou
uma cidade
• trajetos que indicam as
distâncias exatas entre lugares,
dando informações de ordem
prática sobre custos, tempo,
entre outras

7. A3 Formas de representação da superfície terrestre

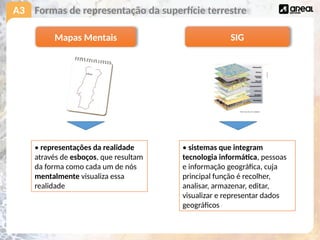

Mapas Mentais SIG
• representações da realidade
através de esboços, que resultam
da forma como cada um de nós
mentalmente visualiza essa
realidade
• sistemas que integram
tecnologia informática, pessoas
e informação geográfica, cuja
principal função é recolher,
analisar, armazenar, editar,
visualizar e representar dados
geográficos

8. A3

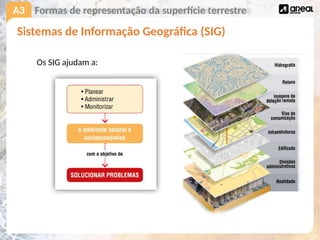

Sistemas de Informação Geográfica (SIG)
Formas de representação da superfície terrestre
Os SIG ajudam a:

9. A3 Formas de representação da superfície terrestre

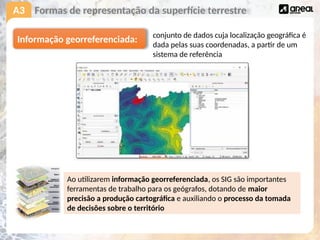

Ao utilizarem informação georreferenciada, os SIG são importantes
ferramentas de trabalho para os geógrafos, dotando de maior
precisão a produção cartográfica e auxiliando o processo da tomada
de decisões sobre o território
Informação georreferenciada: conjunto de dados cuja localização geográfica é
dada pelas suas coordenadas, a partir de um
sistema de referência

10. A3 Formas de representação da superfície terrestre
 O aluno deverá escolher dois números por forma a fazer a
correspondência entre uma imagem da forma de
representação terrestre e a respetiva designação
 Correspondência certa - clicar no símbolo
 Correspondência incorreta - clicar no símbolo

11. Plantas
Fotografias
Aéreas
Mapas
Mentais
Ortofotomapas
SIG
Imagens de
Satélite
Itinerários
Esboços
Cartográficos
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16

12. A3 Formas de representação da superfície terrestre
• 1 – 6
• 2 – 7
• 3 -15
• 4 – 14
• 5 – 9
• 8 – 10
• 11 – 12
• 13 - 16
Soluções:

13. A3

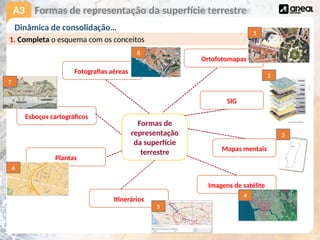

1. Completa o esquema com os conceitos
Formas de representação da superfície terrestre
Formas de
representação
da superfície
terrestre
Dinâmica de consolidação…
Esboços cartográficos
Fotografias aéreas
Ortofotomapas
Imagens de satélite
Plantas
Itinerários
Mapas mentais
SIG
1
2
3
4
5
6
7
8

14. A3

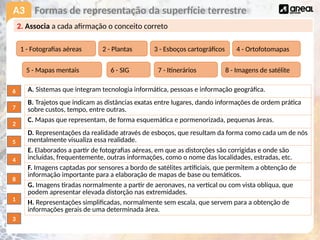

A. Sistemas que integram tecnologia informática, pessoas e informação geográfica.
B. Trajetos que indicam as distâncias exatas entre lugares, dando informações de ordem prática
sobre custos, tempo, entre outras.
C. Mapas que representam, de forma esquemática e pormenorizada, pequenas áreas.
D. Representações da realidade através de esboços, que resultam da forma como cada um de nós
mentalmente visualiza essa realidade.
E. Elaborados a partir de fotografias aéreas, em que as distorções são corrigidas e onde são
incluídas, frequentemente, outras informações, como o nome das localidades, estradas, etc.
F. Imagens captadas por sensores a bordo de satélites artificiais, que permitem a obtenção de
informação importante para a elaboração de mapas de base ou temáticos.
G. Imagens tiradas normalmente a partir de aeronaves, na vertical ou com vista oblíqua, que
podem apresentar elevada distorção nas extremidades.
H. Representações simplificadas, normalmente sem escala, que servem para a obtenção de
informações gerais de uma determinada área.
Formas de representação da superfície terrestre
1 - Fotografias aéreas 4 - Ortofotomapas
8 - Imagens de satélite
2 - Plantas
7 - Itinerários
5 - Mapas mentais 6 - SIG
2. Associa a cada afirmação o conceito correto
3 - Esboços cartográficos
1
2
3
4
5
6
7
8

15. A3

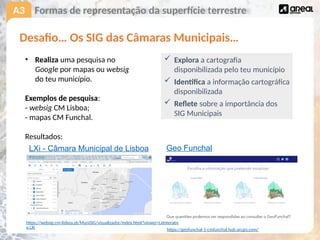

Desafio… Os SIG das Câmaras Municipais…
Formas de representação da superfície terrestre
https://websig.cm-lisboa.pt/MuniSIG/visualizador/index.html?viewer=LxInterativ
a.LXi https://geofunchal-1-cmfunchal.hub.arcgis.com/
• Realiza uma pesquisa no
Google por mapas ou websig
do teu município.
Exemplos de pesquisa:
- websig CM Lisboa;
- mapas CM Funchal.
Resultados:
LXi - Câmara Municipal de Lisboa Geo Funchal
 Explora a cartografia
disponibilizada pelo teu município
 Identifica a informação cartográfica
disponibilizada
 Reflete sobre a importância dos
SIG Municipais
