FBSIC - Uma solução, sete módulos

Sistema de Informação Cadastral
(FBSIC)

Ferbritas, S.A.
Lisboa, Portugal

EUE 2012, 14-15 Março 2012 – Centro de Congressos de Lisboa

Porquê um Sistema de Informação Cadastral?

EUE 2012, 14-15 Março 2012 – Centro de Congressos de Lisboa 2


Controlo Cadastral
Gestão
Privada Planeamento
Estratégico e Investimento e
Operacional Custo/Beneficio
Monitorização
Administração
Tributação
Pública,
Central e Local



- Informação cadastral precisa é um contributo significativo para outras actividades-chave da
Sociedade estando relacionada com a justiça socioeconómica e fiscal;

- É essencial para o cidadão, o empresário e a Administração Pública;

- Propriedade significa valor para todos, indivíduos e entidades oficiais, Integration
… se soubermos, e dependendo do ponto de vista:
• o que temos;
• onde é;
• quais os direitos e responsabilidades;
• o que é essencial e o que é dispensável;
• qual é o potencial de rentabilidade;
Results
• quais são as oportunidades e o que queremos fazer.

- Não é só uma questão de reunir e manter informação precisa. O objectivo é oferecer
conhecimento para promover a eficiência, eficácia, a equidade social e o investimento;

- Vale a pena: é valor acrescentado!


FBSIC – Objectivos Gerais
Ver, consultar, editar e imprimir informação das parcelas (geográfica, alfanumérica e
documental);

Controlo de qualidade do cadastro e da propriedade;

Rastreabilidade dos processos;

Criação de documentos oficiais;

Aprovação final pelo cliente (interno ou externo);

Solução escalável;

Apoiado por padrões de tecnologia da informação, comunicação e
interoperabilidade;

Sustentabilidade a longo prazo.


FBSIC - Componentes

Base de Dados …………………… (Alfanumérica / SIG): MS SQL Server 2008

Servidor de Ficheiros …………………. Fotografias, CAD, Pdf

Serviços SIG ................................... ArcGIS Server e ArcGIS Image Server

Desktop SIG ………………………….……. ArcGIS / ArcInfo e suas extensões

Aplicação Web …………………….……. Solução feita à medida: interfaces com o
utilizador, edição alfa/geo, suporte de imagens,
geração automática de documentos, a partir de
sistema de gestão documental.

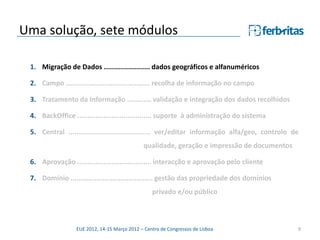

Uma solução, sete módulos
1. Migração de Dados ..................... dados geográficos e alfanuméricos

2. Campo ........................................ recolha de informação no campo

3. Tratamento de Informação …….... validação e integração dos dados recolhidos

4. BackOffice ................................... suporte à administração do sistema

5. Central ....................................... ver/editar informação alfa/geo, controlo de
qualidade, geração e impressão de documentos, ...

6. Aprovação ................................... interacção e aprovação pelo cliente

7. Domínio ...................................... gestão da propriedade nos domínios
privado e/ou público


FBSIC – Arquitectura Conceptual
Campo No gabinete / Intranet Extranet

Gestão
Documental

Cartografia push and get Mapa de Áreas
Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Backoffice Cadastrais
Módulo de
Aprovação

Módulo de
Base de .mdb Tratamento Base de Dados
Dados Informação (SQL Server)

Módulo
Base de Dados .mdb Domínio
Expropriações

.mdb

Entidades, Módulo de
Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD



1. Migração de Dados ....................... dados geográficos e alfanuméricos

2. Campo .......................................... recolha de informação no campo

3. Tratamento da Informação ............ validação e integração dos dados recolhidos

4. BackOffice ..................................... suporte à administração do sistema

5. Central ......................................... ver/editar informação alfa/geo, controlo de
qualidade, geração e impressão de documentos

6. Aprovação ..................................... interacção e aprovação pelo cliente

7. Domínio ......................................... gestão das propriedade dos domínios



Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC – Migração geográfica
Constituído por quatro barras de ferramentas (ArcGIS/ArcEditor):
Importação de informação CAD;
Criação de novas layers;
Validação da topologia;
Validação de atributos;
Tabela de mapeamento de layers;
Criação automática de polígonos a partir de linhas
Associação de anotações a features
Upload controlado para a base de dados central
Log de utilizador e data/hora em cada registo;


Inicio

Não

Barra de Ferramentas
Estrutura de
Importação

Não

Ligação à
pGDB
Stagging

Barra de Ferramentas
Feature Classes de Sincronizar
Existe Tabela Mapeamento Importação CAD/SIG
Sim Sim Sim Projecto Sim Informação SIG Fim
Ligação? existe? efectuada?
criadas?

Não

Não Não
Criar Existe
Não
pGDB pGDB?

Sim
Barra de Ferramentas Barra de Ferramentas
Importar Criar Feature Classes
Ligar à CAD SIG de Projecto
pGDDB
pGDB Projecto
Stagging
Existente





3. Tratamento de Informação ............ validação e integração dos dados recolhidos




7. Domínio ........................................ gestão das propriedade dos domínios



Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC – Módulo de campo
Autenticação de Utilizadores;
Acesso aos projectos com restrições por utilizador;
Acesso seguro via intranet, para download e upload de dados;
Inserção de dados de Prédios, Parcelas, Entidades, Finanças e Conservatória;
Edição de dados de Prédios, Parcelas, Entidades, Finanças e Conservatória;
Pesquisas de Prédios, Parcelas, Entidades, Finanças e Conservatória;
Validação de Moradas restrita ao formato CTT;
Validação dos dados (formato e obrigatoriedade) por Prédio e por Projecto;
Registo de Erros e Avisos para realização de métricas de qualidade;
Validação dos dados antes da submissão à base de dados central;
Autonomia de operação em modo off-line.


ciclo de operação
1 Obtenção da informação do Projecto (na empresa) 2 Recolha de informação do Projecto (no campo)
O utilizador no Módulo Central: O utilizador no Módulo de Campo:

Ligação à LAN da empressa Login na aplicação
Login na aplicação Selecção do Projecto de Expropriação pretendido;
Selecção e ‘download’ do Projecto de Expropriação pretendido; Iniciar a operação de campo (inserção e actualização de dados)…
Verificação dos dados ... … validar a qualidade dos dados recolhidos

Utilizador
Utilizador (no campo)
(na empresa)

Utilizador 3 Submeter a informação do Projecto (na empresa)
(na empresa)
O utilizador no Módulo Central:

Ligação à LAN da empresa
Login na aplicação
Selecção do Projecto de Expropriação pretendido;
Validação e submissão dos dados ...


Autenticação


Carregamento de Projecto


Carregamento de Projecto (local)


Listagem de projectos - Local


Prédios


Parcelas


Entidades


Finanças


Conservatória


Validação de projecto – Listagem de erros, avisos e avisos críticos


Envio de informação final para servidor


Validação final concluída – Listagem de erros, avisos e avisos
críticos


Validação final concluída – Enviar dados para o servidor


Validação final concluída – Envio de dados


Validação final concluída – Envio com sucesso





3. Tratamento de Informação ........... validação e integração dos dados recolhidos







Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC
Módulo de Tratamento de Informação

Acesso seguro via intranet, para download e upload de dados;
Validação e aceitação de dados:
Prédios;
Entidades:
Finanças;
Conservatória;
Parcelas.
Gravação da sessão de trabalho (save my work);
Submissão à Base de Dados Central.


FBSIC
Módulo de Tratamento de Informação


FBSIC – Mód. tratamento de informação
Selecção de projecto


Listagem de prédios


Listagem de entidades


Validação de projecto





3. Tratamento de Informação ……...... validação e integração dos dados recolhidos







Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC
Backoffice
Acesso aos dados com restrições por Perfil/Utilizador;
Definição de Utilizadores;
Definição de Perfis;
Definição de funcionalidade por Perfil;
Associação de Utilizadores a Perfis;
Limitação de acesso por aplicação;
Limitação de acesso por Projecto e por Fase (no Módulo de Campo);
Integração com a plataforma de autenticação da Ferbritas (Active Directory);
Criação, cópia e manutenção de Projectos.


FBSIC – Backoffice





3. Tratamento da Informação ............ validação e integração dos dados recolhidos







Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC
Módulo Central
Acesso aos dados com restrições por Perfil/Utilizador;
Edição de dados de Prédios, Parcelas, Entidades, Finanças e Conservatória;
Pesquisas de Prédios, Parcelas, Entidades, Finanças e Conservatória;
Validação de Moradas de acordo com o formato CTT;
Validação dos dados por Projecto, Prédios, Parcelas, e Entidades;
Integração entre a informação geográfica, alfanumérica, imagens e documentos;
Possibilidade de “move” de Prédios, Parcelas e Estacas entre Projectos;
Controle de “workflow” das Fases de Projecto de Expropriação;
Geração e consulta de “snapshots” integrais por Projecto.


FBSIC
Módulo Central
Geração de documentação processual:
Ficha Cadastral Temporária (.pdf)
Ficha Cadastral (.pdf)
Mapa de Áreas (.xls)
Impressão Simples (.pdf)
Planta Cadastral (.pdf)
Planta Parcelar (.pdf)
Extracto Planta Parcelar (.pdf)
Integração com sistema de gestão documental:
Documentos da Conservatória;
Documentos das Finanças.


FBSIC – Módulo Central


Pesquisa


Menu - Criar


Menu – Ferramentas de Negócio


Menu - Impressões


FBSIC – Módulo Central (demo)


Ficha de Identificação Cadastral


Ficha de Identificação Cadastral –
Registo Predial


Ficha de Identificação Cadastral –
Certidão de Teor


FBSIC – Planta Cadastral


FBSIC – Planta Parcelar


FBSIC – Extracto Planta Parcelar


FBSIC – Mapa de Áreas


FBSIC – Impressão Simples





3. Tratamento de Informação ............ validação e integração dos dados recolhidos







Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC
Módulo de Aprovação
Acesso aos dados com restrições por utilizador, projecto e fase;
Navegação sobre o Projecto;
Análise da informação de Prédios e Parcelas (geográfica e alfanumérica);
Inserção de Observações e Correcção ao dados em análise;
Visualização de informação para suporte à análise (critérios);
Integração com informação vectorial do Projecto de Engenharia;
Disponibilidade de ferramentas de medida (comprimento e área);
Disponibilidade de ferramenta de pesquisa;
Registo do histórico das acções de análise e validação (o quê, quem e quando);
Pesquisa por estado (ciclo de vida) da análise.


FBSIC - Módulo de Aprovação

Analisar

n iterações

Analisada

Analisar Resolver

Criar nova Alterar Aprovar
- Observação ou Correcção -
Resolver

Identificação de
dúvida ou de Criada Resolvida Aprovada
incorrecção... Alterar Alterar Reprovar
Rejeitar

Cancelar Alterar
Rever

Cancelada Rejeitada Reprovada
Alterar
n iterações


FBSIC – Módulo Aprovação





3. Tratamento da Informação ……….... validação e integração dos dados recolhidos







Gestão
Documental

Pl. Cadastrais
Pl. Parcelares
Módulo de
Módulo
Campo
Central
(alfa)
Fichas
Módulo de
Aprovação

Módulo de

Módulo
Expropriações

.mdb

Tipos, Migração
Distritos,
Concelhos,
Freguesias,
...
Fich.
CAD


FBSIC – Módulo Domínio
Acesso aos dados com restrições por utilizador, projecto e fase;
Consultas de Projectos, Parcelas, Linhas férreas, Segmentos de linha e PKs;
Integração entre informação geográfica, alfanumérica e documental;
Visualização de informação geográfica de contexto (ortofotos, cartas militares e mapas
de estradas);
Controlo do estado das parcelas;
Actualização automática do Domínio Público após aquisição duma parcela;
Visualização do histórico do estado das parcelas;
Geração de documentos oficiais (Fichas Cadastrais, Plantas Cadastrais, e Plantas
Parcelares, Extractos de Planta Parcelar);
Integração com Sistemas de Gestão Documental;
Exportação de dados alfanuméricos, gráficos e documentos.


Pesquisar


Ferramentas de Negócio


Impressões


FBSIC – Eficiência e Eficácia
Integridade dos dados:
• Centralização da informação;
• Validação da qualidade dos dados (valor e forma);
• Registo em base de dados relacional.
Disponibilidade dos dados:
• Rapidez de acesso;
• Segurança no acesso por perfil, por funcionalidade e por projecto;
• Possibilidade de integração com outros sistemas.
Usabilidade dos dados:
• Visualização alfanumérica e geográfica;
• Geração de documentação processual;
• Análise de indicadores de eficiência do processo operacional.


FBSIC – Integração

A natureza integradora do SIC permite:

• suporte às necessidades presentes e possibilidade de expansão
para atender à evolução natural das necessidades de negócio;

• integração de informação proveniente de outros sistemas;

• recolher, manter e gerir a informação numa única plataforma;

• aumentar a eficiência e produtividade dos processos de negócio.


Obrigado!

Ferbritas, S.A. Luis Mata Fernando Gil
CEO GIO – Resp. Gabinete GIS
Rua José da Costa Pedreira, 11
1750-130 Lisboa, Portugal mata@ferbritas.pt fgil@ferbritas.pt
Tel: +351 217 511 700
Fax: +351 210 118 080
Web: www.ferbritas.pt


FBSIC - Uma solução, sete módulos

Mais conteúdo relacionado

Semelhante a FBSIC - Uma solução, sete módulos

Mais de Fernando Gil

FBSIC - Uma solução, sete módulos

Notas do Editor
