1) O documento discute o desenvolvimento de uma base de dados georreferenciada de imóveis do Exército Brasileiro com 1817 imóveis. 2) Há desafios na produção cartográfica como diversos fluxos de produção e pouco tempo para a vetorização de mais de 1500 plantas. 3) Uma metodologia de produção cartográfica é definida com etapas como levantamento, planejamento, estruturação, vetorização e revisão.

2. Projeto de Preparação da Base de
Dados Georrerefenciada de
Imóveis do Exército
Ten Edilberto
18/11/09

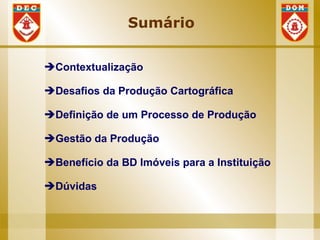

3. Sumário
Contextualização
Desafios da Produção Cartográfica
Definição de um Processo de Produção
Gestão da Produção
Benefício da BD Imóveis para a Instituição
Dúvidas

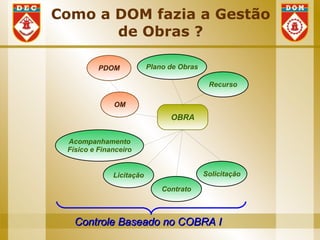

4. Como a DOM fazia a Gestão
de Obras ?
PDOM Plano de Obras
Recurso
OM
OBRA
Acompanhamento
Físico e Financeiro
Licitação Solicitação
Contrato
Controle Baseado no COBRA I

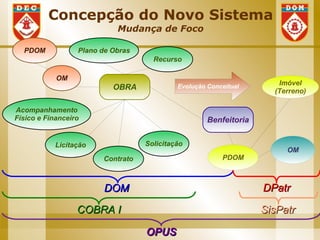

5. Concepção do Novo Sistema
Mudança de Foco
PDOM Plano de Obras
Recurso
OM
Imóvel
OBRA Evolução Conceitual
(Terreno)
Acompanhamento
Físico e Financeiro Benfeitoria
Licitação Solicitação
OM
Contrato PDOM
DOM DPatr
COBRA I SisPatr
OPUS

6. Desafios da Produção
Cartográfica
● 1817 imóveis jurisdicionados ao Exército;
● Mais de 1.500 plantas para gerenciar;
●Diversos fluxos de produção que variam de acordo
com a origem do material (papel, CAD, etc);
● Pouco tempo para vetorização.

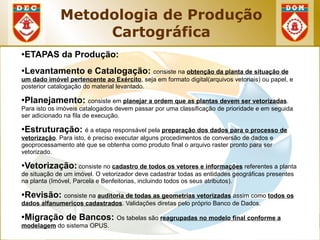

7. Metodologia de Produção
Cartográfica
● ETAPAS da Produção:
● Levantamento e Catalogação: consiste na obtenção da planta de situação de
um dado imóvel pertencente ao Exército, seja em formato digital(arquivos vetoriais) ou papel, e
posterior catalogação do material levantado.
● Planejamento: consiste em planejar a ordem que as plantas devem ser vetorizadas.
Para isto os imóveis catalogados devem passar por uma classificação de prioridade e em seguida
ser adicionado na fila de execução.
● Estruturação: é a etapa responsável pela preparação dos dados para o processo de
vetorização. Para isto, é preciso executar alguns procedimentos de conversão de dados e
geoprocessamento até que se obtenha como produto final o arquivo raster pronto para ser
vetorizado.
● Vetorização: consiste no cadastro de todos os vetores e informações referentes a planta
de situação de um imóvel. O vetorizador deve cadastrar todas as entidades geográficas presentes
na planta (Imóvel, Parcela e Benfeitorias, incluindo todos os seus atributos).
● Revisão: consiste na auditoria de todas as geometrias vetorizadas assim como todos os
dados alfanumericos cadastrados. Validações diretas pelo próprio Banco de Dados.
● Migração de Bancos: Os tabelas são reagrupadas no modelo final conforme a
modelagem do sistema OPUS.

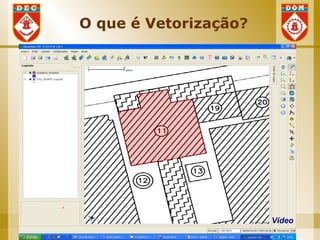

8. O que é Vetorização?
Vídeo

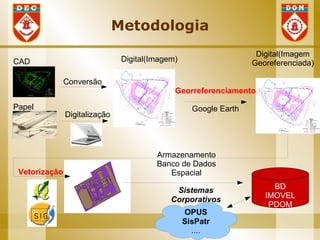

9. Metodologia
Digital(Imagem
CAD Digital(Imagem) Georeferenciada)
Conversão
Georreferenciamento
Papel Google Earth
Digitalização
Armazenamento
Banco de Dados
Vetorização Espacial
Sistemas BD
IMOVEL
Corporativos
PDOM
OPUS
SisPatr
....

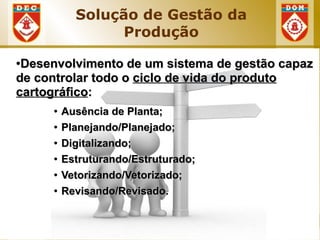

10. Solução de Gestão da
Produção
●Desenvolvimento de um sistema de gestão capaz
de controlar todo o ciclo de vida do produto
cartográfico:
● Ausência de Planta;
● Planejando/Planejado;
● Digitalizando;
● Estruturando/Estruturado;
● Vetorizando/Vetorizado;
● Revisando/Revisado.

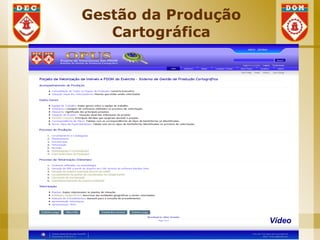

11. Gestão da Produção
Cartográfica
Vídeo

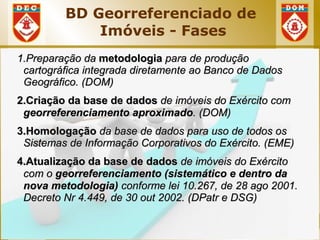

12. BD Georreferenciado de
Imóveis - Fases
1.Preparação da metodologia para de produção
cartográfica integrada diretamente ao Banco de Dados
Geográfico. (DOM)
2.Criação da base de dados de imóveis do Exército com
georreferenciamento aproximado. (DOM)
3.Homologação da base de dados para uso de todos os
Sistemas de Informação Corporativos do Exército. (EME)
4.Atualização da base de dados de imóveis do Exército
com o georreferenciamento (sistemático e dentro da
nova metodologia) conforme lei 10.267, de 28 ago 2001.
Decreto Nr 4.449, de 30 out 2002. (DPatr e DSG)

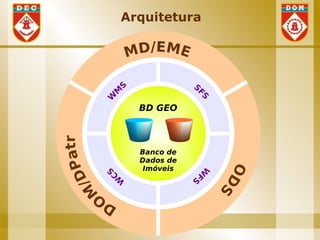

13. Arquitetura
MD/EME
S
S
M
FS
W BD GEO
P a tr
Banco de
Dados de
O
Imóveis
W
S
/D
C
FS
DS
W
M
D O

14. Possibilidades de Utilização
● Logística
● Pessoal
● Meio ambiente
● Patrimônio
● Mobilização
...

15. Porque do geoprocessamento
nos sistemas corporativos?
Cerca de 80% das
informações
governamentais ou
comerciais possuem
algum tipo de
referência espacial
Fonte:

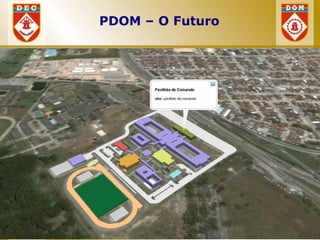

16. PDOM – O Futuro

17. Contato
Ten Edilberto
edilberto@dec.eb.mil.br
eb.edilberto.ferreira@gmail.com
(61) 3415-6582
