1. NR-20
LÍQUIDOS INFLAMÁVEIS

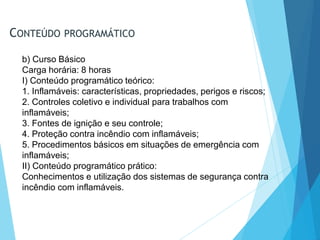

2. CONTEÚDO PROGRAMÁTICO
b) Curso Básico
Carga horária: 8 horas
I) Conteúdo programático teórico:
1. Inflamáveis: características, propriedades, perigos e riscos;
2. Controles coletivo e individual para trabalhos com
inflamáveis;
3. Fontes de ignição e seu controle;
4. Proteção contra incêndio com inflamáveis;
5. Procedimentos básicos em situações de emergência com
inflamáveis;
II) Conteúdo programático prático:
Conhecimentos e utilização dos sistemas de segurança contra
incêndio com inflamáveis.

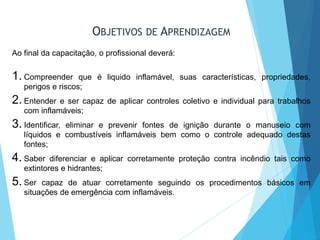

3. OBJETIVOS DE APRENDIZAGEM
Ao final da capacitação, o profissional deverá:
1. Compreender que é liquido inflamável, suas características, propriedades,
perigos e riscos;
2. Entender e ser capaz de aplicar controles coletivo e individual para trabalhos
com inflamáveis;
3. Identificar, eliminar e prevenir fontes de ignição durante o manuseio com
líquidos e combustíveis inflamáveis bem como o controle adequado destas
fontes;
4. Saber diferenciar e aplicar corretamente proteção contra incêndio tais como
extintores e hidrantes;
5. Ser capaz de atuar corretamente seguindo os procedimentos básicos em
situações de emergência com inflamáveis.

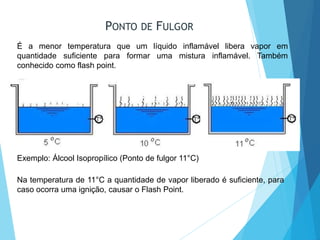

4. É a menor temperatura que um líquido inflamável libera vapor em
quantidade suficiente para formar uma mistura inflamável. Também
conhecido como flash point.
Exemplo: Álcool Isopropílico (Ponto de fulgor 11°C)
Na temperatura de 11°C a quantidade de vapor liberado é suficiente, para
caso ocorra uma ignição, causar o Flash Point.
PONTO DE FULGOR

5. O QUE SÃO INFLAMÁVEIS PARA NOSSA REALIDADE?
São líquidos que possuem ponto de fulgor ≤ 60º C.
Gasolina < 0 ºC;
Etanol 15 ºC;
Diesel em geral 38 ºC.

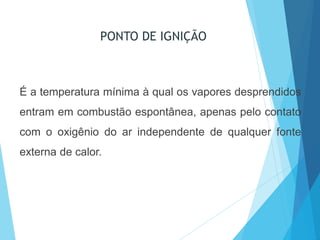

6. PONTO DE IGNIÇÃO
É a temperatura mínima à qual os vapores desprendidos
entram em combustão espontânea, apenas pelo contato
com o oxigênio do ar independente de qualquer fonte
externa de calor.

7. O que é eletricidade estática?
 E um fenômeno físico onde dois
corpos apresentam um desequilíbrio
em sua neutralidade, fazendo com
que a carga de um passe para o outro
em busca de equilíbrio.
 Pode ser produzida por fricção, atrito,
etc...

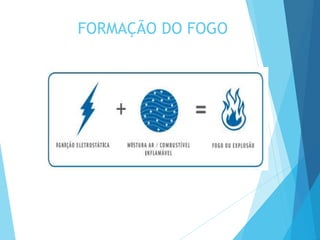

9. FORMAÇÃO DO FOGO

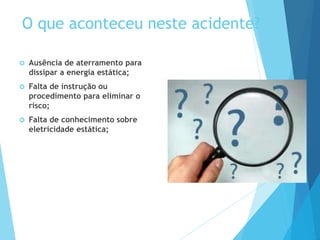

10. O que aconteceu neste acidente?
 Ausência de aterramento para
dissipar a energia estática;
 Falta de instrução ou
procedimento para eliminar o
risco;
 Falta de conhecimento sobre
eletricidade estática;

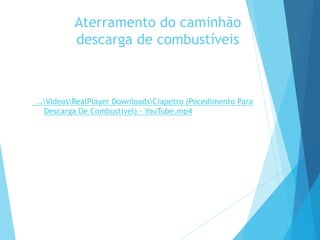

11. Aterramento do caminhão
descarga de combustíveis
..VideosRealPlayer DownloadsCiapetro (Pocedimento Para
Descarga De Combustivel) - YouTube.mp4

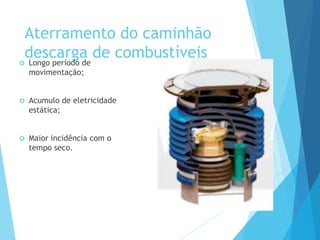

12. Aterramento do caminhão
descarga de combustíveis Longo período de
movimentação;
 Acumulo de eletricidade
estática;
 Maior incidência com o
tempo seco.

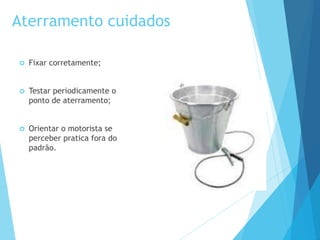

13. Aterramento cuidados
 Fixar corretamente;
 Testar periodicamente o
ponto de aterramento;
 Orientar o motorista se
perceber pratica fora do
padrão.

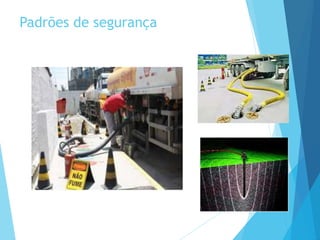

14. Padrões de segurança

15. SINALIZAÇÃO DE SEGURANÇA

16. Fontes potenciais...

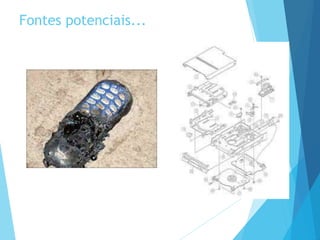

17. Fontes potenciais...

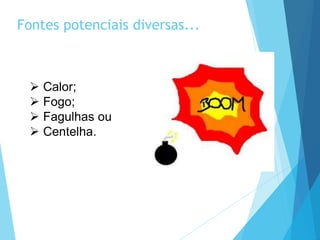

18. Fontes potenciais diversas...
 Calor;
 Fogo;
 Fagulhas ou
 Centelha.

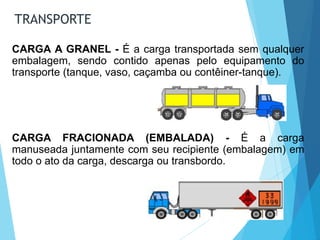

19. CARGA A GRANEL - É a carga transportada sem qualquer
embalagem, sendo contido apenas pelo equipamento do
transporte (tanque, vaso, caçamba ou contêiner-tanque).
CARGA FRACIONADA (EMBALADA) - É a carga
manuseada juntamente com seu recipiente (embalagem) em
todo o ato da carga, descarga ou transbordo.
TRANSPORTE

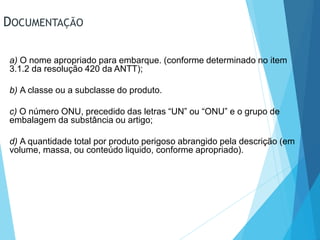

20. DOCUMENTAÇÃO
a) O nome apropriado para embarque. (conforme determinado no item
3.1.2 da resolução 420 da ANTT);
b) A classe ou a subclasse do produto.
c) O número ONU, precedido das letras “UN” ou “ONU” e o grupo de
embalagem da substância ou artigo;
d) A quantidade total por produto perigoso abrangido pela descrição (em
volume, massa, ou conteúdo liquido, conforme apropriado).

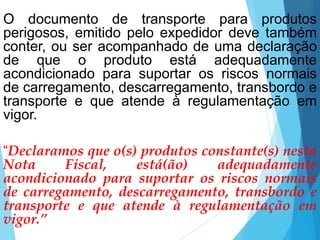

21. O documento de transporte para produtos
perigosos, emitido pelo expedidor deve também
conter, ou ser acompanhado de uma declaração
de que o produto está adequadamente
acondicionado para suportar os riscos normais
de carregamento, descarregamento, transbordo e
transporte e que atende à regulamentação em
vigor.
“Declaramos que o(s) produtos constante(s) nesta
Nota Fiscal, está(ão) adequadamente
acondicionado para suportar os riscos normais
de carregamento, descarregamento, transbordo e
transporte e que atende à regulamentação em
vigor.”

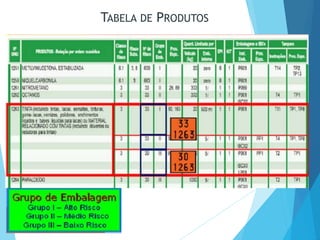

22. TABELA DE PRODUTOS

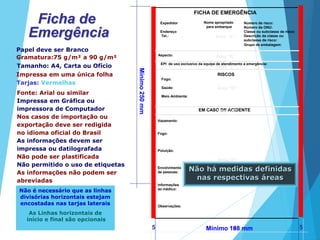

23. Mínimo250mm
Mínimo 198 mm5 5
Ficha de
Emergência
Mínimo 188 mm
FICHA DE EMERGÊNCIA
Expedidor
Endereço
Tel.:
Número de risco:
Número da ONU:
Classe ou subclasse de risco:
Descrição da classe ou
subclasse de risco:
Aspecto:
Papel deve ser Branco
Gramatura:75 g/m² a 90 g/m²
Tamanho: A4, Carta ou Ofício
Impressa em uma única folha RISCOS
Fogo:
Saúde:
Meio Ambiente:
EM CASO DE ACIDENTE
Vazamento:
Fogo:
Poluição:
Envolvimento
de pessoas:
Informações
ao médico:
Observações:
Grupo de embalagem:
Tarjas: Vermelhas
Fonte: Arial ou similar
Impressa em Gráfica ou
impressora de Computador
Nos casos de importação ou
exportação deve ser redigida
no idioma oficial do Brasil
As informações devem ser
impressa ou datilografada
Não pode ser plastificada
Não permitido o uso de etiquetas
As informações não podem ser
abreviadas
Não é necessário que as linhas
divisórias horizontais estejam
encostadas nas tarjas laterais
As Linhas horizontais de
início e final são opcionais
Área “A”
Área “B”
Área “C”
Área “D”
Área “E”
Área “F”
EPI de uso exclusivo da equipe de atendimento a emergência:
Nome apropriado
para embarque
Não há medidas definidas
nas respectivas áreas

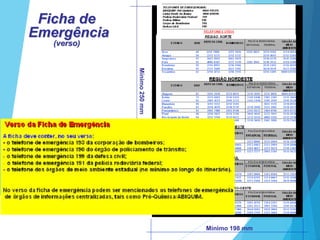

24. Mínimo250mm
Mínimo 198 mm
Ficha de
Emergência
(verso)
Mínimo 198 mm
Grupo de embalagem:

25. IDENTIFICAÇÃO DO PRODUTO PERIGOSO
As embalagens e veículos contendo Produtos
Perigosos devem ser identificados por meio de
Rótulos de Risco e Painéis de Segurança
com finalidade fácil identificação.

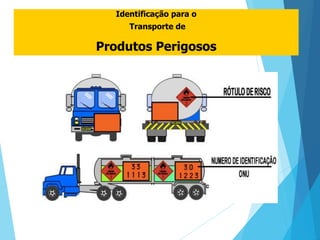

26. Identificação para o
Transporte de
Produtos Perigosos

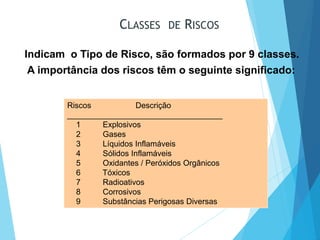

27. CLASSES DE RISCOS
Riscos Descrição
___________________________________
1 Explosivos
2 Gases
3 Líquidos Inflamáveis
4 Sólidos Inflamáveis
5 Oxidantes / Peróxidos Orgânicos
6 Tóxicos
7 Radioativos
8 Corrosivos
9 Substâncias Perigosas Diversas
Indicam o Tipo de Risco, são formados por 9 classes.
A importância dos riscos têm o seguinte significado:

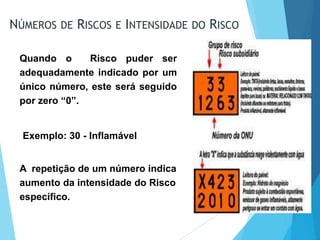

28. NÚMEROS DE RISCOS E INTENSIDADE DO RISCO
Quando o Risco puder ser
adequadamente indicado por um
único número, este será seguido
por zero “0”.
Exemplo: 30 - Inflamável
A repetição de um número indica
aumento da intensidade do Risco
específico.

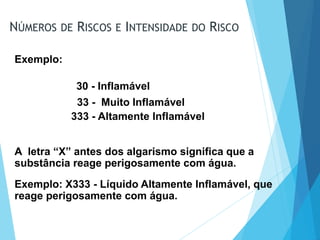

29. NÚMEROS DE RISCOS E INTENSIDADE DO RISCO
Exemplo:
30 - Inflamável
33 - Muito Inflamável
333 - Altamente Inflamável
A letra “X” antes dos algarismo significa que a
substância reage perigosamente com água.
Exemplo: X333 - Líquido Altamente Inflamável, que
reage perigosamente com água.

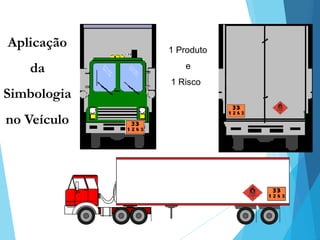

30. Aplicação
da
Simbologia
no Veículo
1 Produto
e
1 Risco

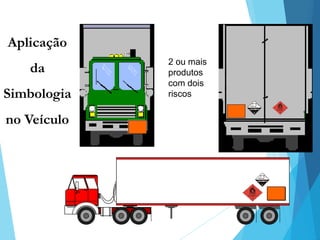

31. Aplicação
da
Simbologia
no Veículo
2 ou mais
produtos
com dois
riscos

32. Aplicação
da
Simbologia
no Veículo
1 produto
1 risco e
mais
1 risco
subsidiário
83
2789
83
2789
83
2789

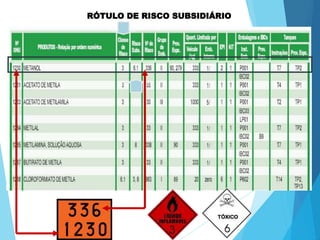

33. RÓTULO DE RISCO SUBSIDIÁRIO

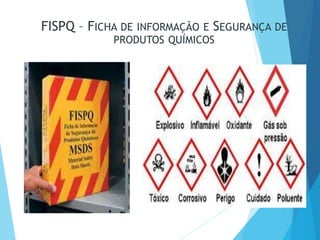

34. FISPQ – FICHA DE INFORMAÇÃO E SEGURANÇA DE
PRODUTOS QUÍMICOS

35. CONSEQUÊNCIAS DOS ERROS

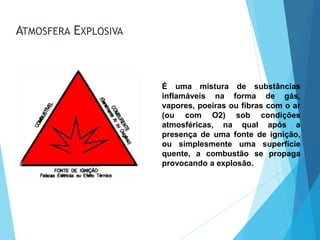

36. É uma mistura de substâncias
inflamáveis na forma de gás,
vapores, poeiras ou fibras com o ar
(ou com O2) sob condições
atmosféricas, na qual após a
presença de uma fonte de ignição,
ou simplesmente uma superfície
quente, a combustão se propaga
provocando a explosão.
ATMOSFERA EXPLOSIVA

37. ÁREA CLASSIFICADA
É um local sujeito a “probabilidade” da formação/existência
de uma atmosfera explosiva.
Para classificação das áreas:
Verificar presença de substâncias inflamáveis (gases, vapores ou
poeiras)
Verificar características das substâncias presentes, como: ponto de
fulgor, limite de inflamabilidade e temperatura de auto inflamação
Verificar equipamentos e instalações.

38. EXTENSÃO DA ÁREA CLASSIFICADA
Dependerá da volatilidade do produto e ventilação

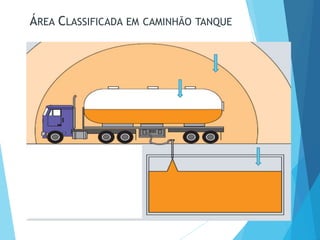

39. ÁREA CLASSIFICADA EM CAMINHÃO TANQUE

40. CONCEITO DA EXPLOSÃO
Com as três condições são encontradas “simultaneamente,” teremos a explosão.

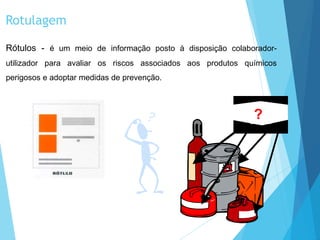

41. Rotulagem
Rótulos - é um meio de informação posto à disposição colaborador-
utilizador para avaliar os riscos associados aos produtos químicos
perigosos e adoptar medidas de prevenção.
?

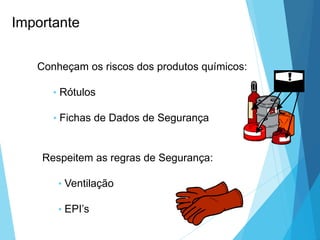

42. Conheçam os riscos dos produtos químicos:
• Rótulos
• Fichas de Dados de Segurança
Respeitem as regras de Segurança:
• Ventilação
• EPI’s
Importante

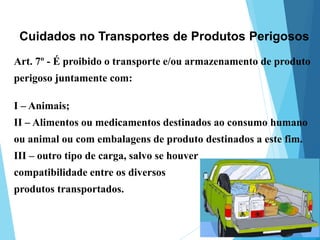

43. Art. 7º - É proibido o transporte e/ou armazenamento de produto
perigoso juntamente com:
I – Animais;
II – Alimentos ou medicamentos destinados ao consumo humano
ou animal ou com embalagens de produto destinados a este fim.
III – outro tipo de carga, salvo se houver
compatibilidade entre os diversos
produtos transportados.
Cuidados no Transportes de Produtos Perigosos

44. REAÇÃO QUÍMICA COM DESPRENDIMENTO DE LUZ E CALOR
DEFINIÇÃO:

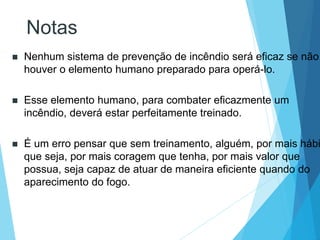

45. Notas
 Nenhum sistema de prevenção de incêndio será eficaz se não
houver o elemento humano preparado para operá-lo.
 Esse elemento humano, para combater eficazmente um
incêndio, deverá estar perfeitamente treinado.
 É um erro pensar que sem treinamento, alguém, por mais hábi
que seja, por mais coragem que tenha, por mais valor que
possua, seja capaz de atuar de maneira eficiente quando do
aparecimento do fogo.

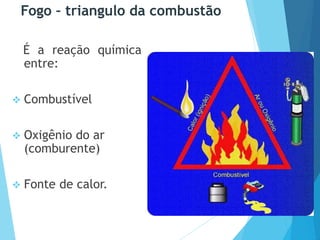

46. Fogo – triangulo da combustão
É a reação química
entre:
 Combustível
 Oxigênio do ar
(comburente)
 Fonte de calor.

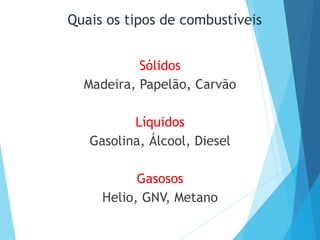

47. Quais os tipos de combustíveis
Sólidos
Madeira, Papelão, Carvão
Líquidos
Gasolina, Álcool, Diesel
Gasosos
Helio, GNV, Metano

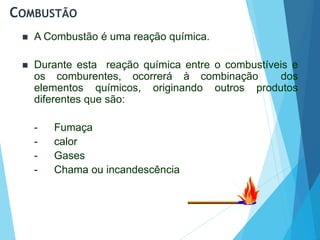

48. COMBUSTÃO
 A Combustão é uma reação química.
 Durante esta reação química entre o combustíveis e
os comburentes, ocorrerá à combinação dos
elementos químicos, originando outros produtos
diferentes que são:
- Fumaça
- calor
- Gases
- Chama ou incandescência

49. Fumaça
 É uma mescla de gases, partículas sólidas e vapores de
água.
 A cor da fumaça, serve de orientação prática, indica o tipo
do material que está sendo decomposto na combustão.

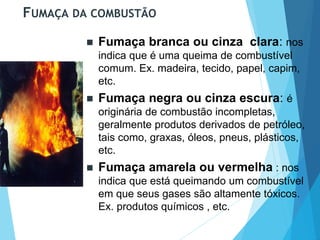

50. FUMAÇA DA COMBUSTÃO
 Fumaça branca ou cinza clara: nos
indica que é uma queima de combustível
comum. Ex. madeira, tecido, papel, capim,
etc.
 Fumaça negra ou cinza escura: é
originária de combustão incompletas,
geralmente produtos derivados de petróleo,
tais como, graxas, óleos, pneus, plásticos,
etc.
 Fumaça amarela ou vermelha : nos
indica que está queimando um combustível
em que seus gases são altamente tóxicos.
Ex. produtos químicos , etc.

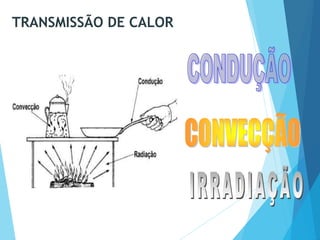

51. TRANSMISSÃO DE CALOR

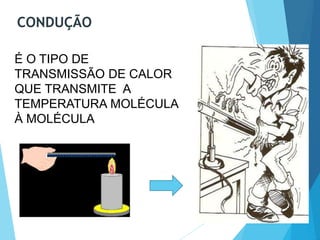

52. É O TIPO DE
TRANSMISSÃO DE CALOR
QUE TRANSMITE A
TEMPERATURA MOLÉCULA
À MOLÉCULA
CONDUÇÃO

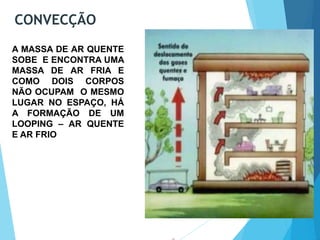

53. CONVECÇÃO
A MASSA DE AR QUENTE
SOBE E ENCONTRA UMA
MASSA DE AR FRIA E
COMO DOIS CORPOS
NÃO OCUPAM O MESMO
LUGAR NO ESPAÇO, HÁ
A FORMAÇÃO DE UM
LOOPING – AR QUENTE
E AR FRIO

54. É A TRANSMISSÃO
REALIZADA POR
ONDAS CALORÍFERAS
VINDAS DE UMA
FONTE DE CALOR .
IRRADIAÇÃO

55. COMBATE A INCÊNDIOS
 S

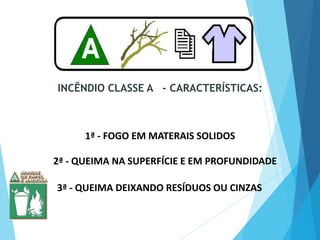

56. INCÊNDIO CLASSE A - CARACTERÍSTICAS:
2ª - QUEIMA NA SUPERFÍCIE E EM PROFUNDIDADE
3ª - QUEIMA DEIXANDO RESÍDUOS OU CINZAS
1ª - FOGO EM MATERAIS SOLIDOS

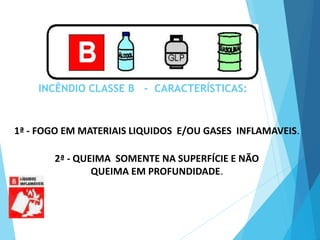

57. INCÊNDIO CLASSE B - CARACTERÍSTICAS:
2ª - QUEIMA SOMENTE NA SUPERFÍCIE E NÃO
QUEIMA EM PROFUNDIDADE.
1ª - FOGO EM MATERIAIS LIQUIDOS E/OU GASES INFLAMAVEIS.

58. INCÊNDIO CLASSE C - CARACTERÍSTICAS
- EQUIPAMENTOS ELÉTRICOS ENERGIZADOS
- RISCO DE MORTE PARA O COMBATENTE

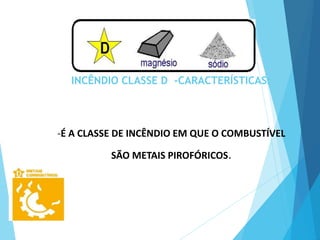

59. INCÊNDIO CLASSE D -CARACTERÍSTICAS:
-É A CLASSE DE INCÊNDIO EM QUE O COMBUSTÍVEL
SÃO METAIS PIROFÓRICOS.

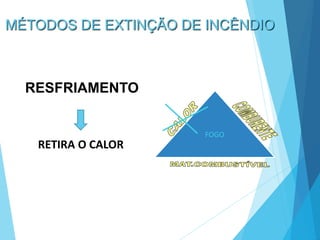

60. RETIRA O CALOR
MÉTODOS DE EXTINÇÃO DE INCÊNDIO
RESFRIAMENTO
FOGO

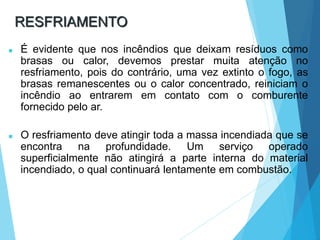

61. RESFRIAMENTO
 É evidente que nos incêndios que deixam resíduos como
brasas ou calor, devemos prestar muita atenção no
resfriamento, pois do contrário, uma vez extinto o fogo, as
brasas remanescentes ou o calor concentrado, reiniciam o
incêndio ao entrarem em contato com o comburente
fornecido pelo ar.
 O resfriamento deve atingir toda a massa incendiada que se
encontra na profundidade. Um serviço operado
superficialmente não atingirá a parte interna do material
incendiado, o qual continuará lentamente em combustão.

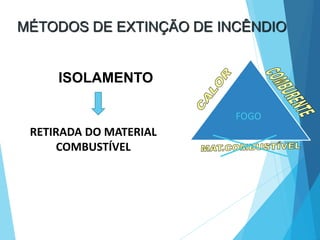

62. MÉTODOS DE EXTINÇÃO DE INCÊNDIO
RETIRADA DO MATERIAL
COMBUSTÍVEL
ISOLAMENTO
FOGO

63. MÉTODOS DE EXTINÇÃO DE INCÊNDIO
RETIRA O OXIGÊNIO
ABAFAMENTO
FOGO

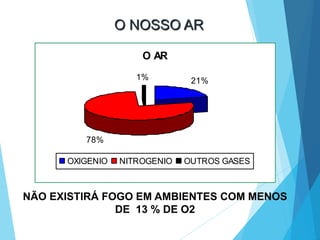

64. O NOSSO AR
NÃO EXISTIRÁ FOGO EM AMBIENTES COM MENOS
DE 13 % DE O2
O AR
21%
78%
1%
OXIGENIO NITROGENIO OUTROS GASES

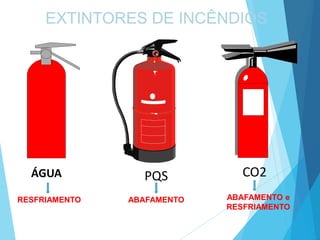

65. EXTINTORES DE INCÊNDIOS
CO2PQSÁGUA
RESFRIAMENTO ABAFAMENTO ABAFAMENTO e
RESFRIAMENTO

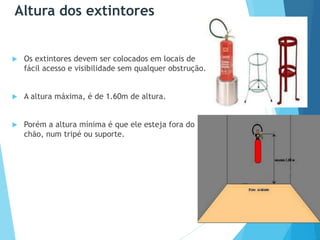

67. Altura dos extintores
 Os extintores devem ser colocados em locais de
fácil acesso e visibilidade sem qualquer obstrução.
 A altura máxima, é de 1.60m de altura.
 Porém a altura mínima é que ele esteja fora do
chão, num tripé ou suporte.

68. METODOS DE EXTINÇÃO DE INCÊNDIOS
 RESCALDO - É a operação final de um serviço de
extinção de incêndio. Esta operação consiste na
movimentação de todo o material sólido envolvido pelas
chamas, a fim de se ter certeza da não existência de
resíduos e a facilidade de um melhor resfriamento, cuja
complementação poderá ser feita com água, de forma
moderada.
 Por mais insignificante que seja um incêndio, nunca dê as
costas de imediato para o local do sinistro, pois além do
perigo da reignição, você poderá ser envolvido pelas
chamas.

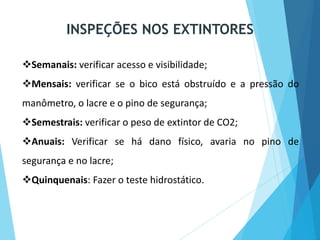

69. Semanais: verificar acesso e visibilidade;
Mensais: verificar se o bico está obstruído e a pressão do
manômetro, o lacre e o pino de segurança;
Semestrais: verificar o peso de extintor de CO2;
Anuais: Verificar se há dano físico, avaria no pino de
segurança e no lacre;
Quinquenais: Fazer o teste hidrostático.
INSPEÇÕES NOS EXTINTORES

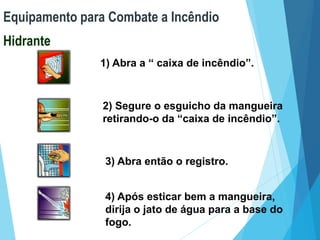

70. Equipamento para Combate a Incêndio
Hidrante
1) Abra a “ caixa de incêndio”.
2) Segure o esguicho da mangueira
retirando-o da “caixa de incêndio”.
3) Abra então o registro.
4) Após esticar bem a mangueira,
dirija o jato de água para a base do
fogo.

71. TEL. DO CORPO
DE BOMBEIROS
NO BRASIL
193

72. Alguma dúvida?
