O documento resume alguns padrões de projeto comumente usados na programação de jogos, como Command, Flyweight, Observer, Prototype, States e Singleton. Ele também discute brevemente outros padrões como Double Buffer, Game Loop, Update Method e Component e fornece referências adicionais sobre design de jogos.

1. DESIGN PATTERNS NA
PROGRAMAÇÃO DE JOGOS
Bruno Cicanci @ GameDays 2015

2. LIVROS

3. DESIGN PATTERNS
➤ Command
➤ Flyweight
➤ Observer
➤ Prototype
➤ States
➤ Singleton

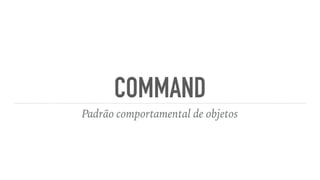

4. COMMAND
Padrão comportamental de objetos

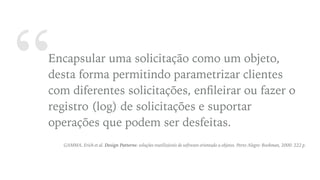

5. “Encapsular uma solicitação como um objeto,
desta forma permitindo parametrizar clientes
com diferentes solicitações, enfileirar ou fazer o
registro (log) de solicitações e suportar
operações que podem ser desfeitas.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 222 p.

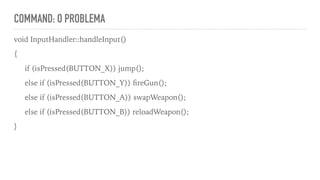

6. COMMAND: O PROBLEMA
void InputHandler::handleInput()
{
if (isPressed(BUTTON_X)) jump();
else if (isPressed(BUTTON_Y)) fireGun();
else if (isPressed(BUTTON_A)) swapWeapon();
else if (isPressed(BUTTON_B)) reloadWeapon();
}

7. COMMAND: A SOLUÇÃO
class Command
{
public:
virtual ~Command() {}
virtual void execute() = 0;
};
class JumpCommand : public Command
{
public:
virtual void execute() { jump(); }
};
void InputHandler::handleInput()
{
if (isPressed(BUTTON_X))
buttonX_->execute();
else if (isPressed(BUTTON_Y))
buttonY_->execute();
else if (isPressed(BUTTON_A))
buttonA_->execute();
else if (isPressed(BUTTON_B))
buttonB_->execute();
}

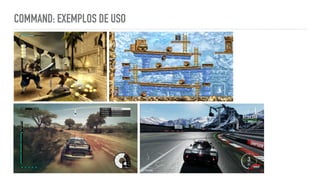

8. COMMAND: EXEMPLOS DE USO

9. FLYWEIGHT
Padrão estrutural de objetos

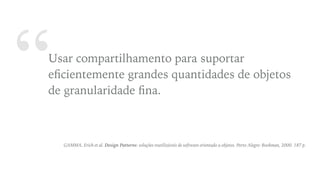

10. “Usar compartilhamento para suportar
eficientemente grandes quantidades de objetos
de granularidade fina.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 187 p.

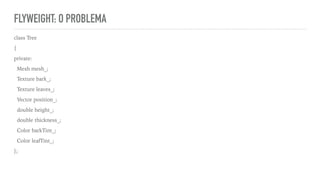

11. FLYWEIGHT: O PROBLEMA
class Tree
{
private:
Mesh mesh_;
Texture bark_;
Texture leaves_;
Vector position_;
double height_;
double thickness_;
Color barkTint_;
Color leafTint_;
};

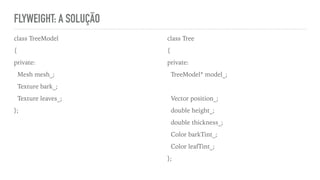

12. FLYWEIGHT: A SOLUÇÃO
class TreeModel
{
private:
Mesh mesh_;
Texture bark_;
Texture leaves_;
};
class Tree
{
private:
TreeModel* model_;
Vector position_;
double height_;
double thickness_;
Color barkTint_;
Color leafTint_;
};

13. FLYWEIGHT: EXEMPLOS DE USO

14. OBSERVER
Padrão comportamental de objetos

15. “Definir uma dependência um-para-muitos entre
objetos, de maneira que quando um objeto muda
de estado todos os seus dependentes são
notificados e atualizados automaticamente.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 274 p.

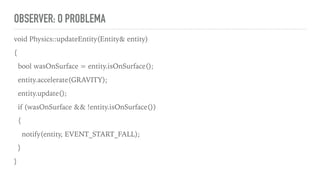

16. OBSERVER: O PROBLEMA
void Physics::updateEntity(Entity& entity)
{
bool wasOnSurface = entity.isOnSurface();
entity.accelerate(GRAVITY);
entity.update();
if (wasOnSurface && !entity.isOnSurface())
{
notify(entity, EVENT_START_FALL);
}
}

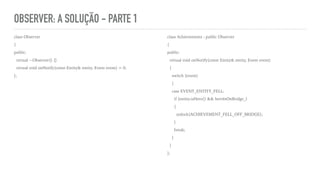

17. OBSERVER: A SOLUÇÃO - PARTE 1
class Observer
{
public:
virtual ~Observer() {}
virtual void onNotify(const Entity& entity, Event event) = 0;
};
class Achievements : public Observer
{
public:
virtual void onNotify(const Entity& entity, Event event)
{
switch (event)
{
case EVENT_ENTITY_FELL:
if (entity.isHero() && heroIsOnBridge_)
{
unlock(ACHIEVEMENT_FELL_OFF_BRIDGE);
}
break;
}
}
};

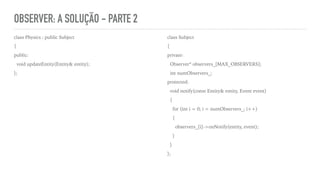

18. OBSERVER: A SOLUÇÃO - PARTE 2
class Physics : public Subject
{
public:
void updateEntity(Entity& entity);
};
class Subject
{
private:
Observer* observers_[MAX_OBSERVERS];
int numObservers_;
protected:
void notify(const Entity& entity, Event event)
{
for (int i = 0; i < numObservers_; i++)
{
observers_[i]->onNotify(entity, event);
}
}
};

19. OBSERVER: EXEMPLOS DE USO

20. PROTOTYPE
Padrão de criação de objetos

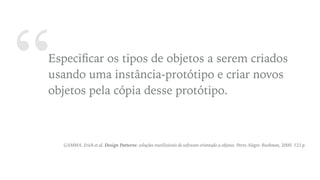

21. “Especificar os tipos de objetos a serem criados
usando uma instância-protótipo e criar novos
objetos pela cópia desse protótipo.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 121 p.

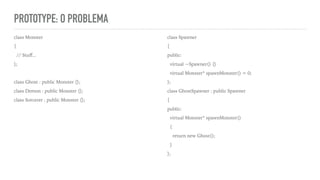

22. PROTOTYPE: O PROBLEMA
class Monster
{
// Stuff...
};
class Ghost : public Monster {};
class Demon : public Monster {};
class Sorcerer : public Monster {};
class Spawner
{
public:
virtual ~Spawner() {}
virtual Monster* spawnMonster() = 0;
};
class GhostSpawner : public Spawner
{
public:
virtual Monster* spawnMonster()
{
return new Ghost();
}
};

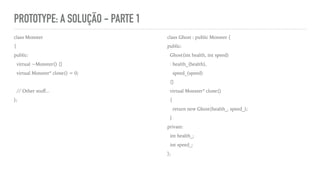

23. PROTOTYPE: A SOLUÇÃO - PARTE 1
class Monster
{
public:
virtual ~Monster() {}
virtual Monster* clone() = 0;
// Other stuff...
};
class Ghost : public Monster {
public:
Ghost(int health, int speed)
: health_(health),
speed_(speed)
{}
virtual Monster* clone()
{
return new Ghost(health_, speed_);
}
private:
int health_;
int speed_;
};

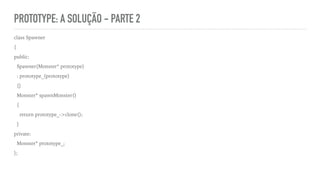

24. PROTOTYPE: A SOLUÇÃO - PARTE 2
class Spawner
{
public:
Spawner(Monster* prototype)
: prototype_(prototype)
{}
Monster* spawnMonster()
{
return prototype_->clone();
}
private:
Monster* prototype_;
};

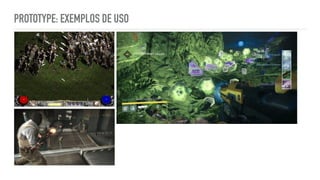

25. PROTOTYPE: EXEMPLOS DE USO

26. STATE
Padrão comportamental de objetos

27. “Permite a um objeto alterar seu comportamento
quando o seu estado interno muda. O objeto
parecerá ter mudado sua classe.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 284 p.

28. STATE: O PROBLEMA
void Heroine::handleInput(Input input)
{
if (input == PRESS_B)
{
if (!isJumping_ && !isDucking_)
{
// Jump...
}
}
else if (input == PRESS_DOWN)
{
if (!isJumping_)
{
isDucking_ = true;
}
}
else if (input == RELEASE_DOWN)
{
if (isDucking_)
{
isDucking_ = false;
}
}
}

29. STATE: A SOLUÇÃO
void Heroine::handleInput(Input input)
{
switch (state_)
{
case STATE_STANDING:
if (input == PRESS_B)
{
state_ = STATE_JUMPING;
}
else if (input == PRESS_DOWN)
{
state_ = STATE_DUCKING;
}
break;
case STATE_JUMPING:
if (input == PRESS_DOWN)
{
state_ = STATE_DIVING;
}
break;
case STATE_DUCKING:
if (input == RELEASE_DOWN)
{
state_ = STATE_STANDING;
}
break;
}
}

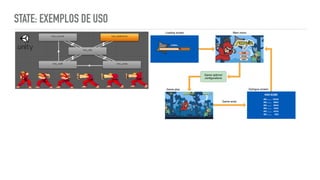

30. STATE: EXEMPLOS DE USO

31. SINGLETON
Padrão de criação de objetos

32. “Garantir que uma classe tenha somente uma
instância E fornecer um ponto global de acesso
para a mesma.
GAMMA, Erich et al. Design Patterns: soluções reutilizáveis de software orientado a objetos. Porto Alegre: Bookman, 2000. 130 p.

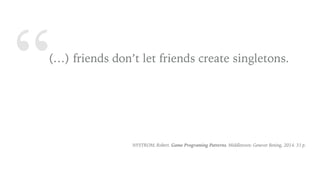

33. “(…) friends don’t let friends create singletons.
NYSTROM, Robert. Game Programing Patterns. Middletown: Genever Bening, 2014. 31 p.

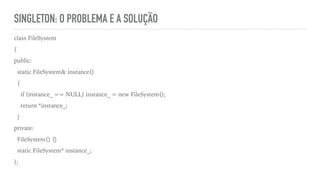

34. SINGLETON: O PROBLEMA E A SOLUÇÃO
class FileSystem
{
public:
static FileSystem& instance()
{
if (instance_ == NULL) instance_ = new FileSystem();
return *instance_;
}
private:
FileSystem() {}
static FileSystem* instance_;
};

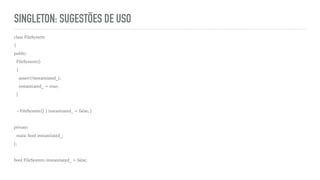

35. SINGLETON: SUGESTÕES DE USO
class FileSystem
{
public:
FileSystem()
{
assert(!instantiated_);
instantiated_ = true;
}
~FileSystem() { instantiated_ = false; }
private:
static bool instantiated_;
};
bool FileSystem::instantiated_ = false;

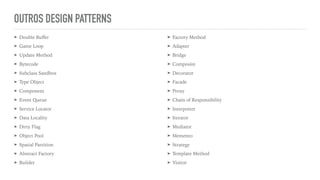

36. OUTROS DESIGN PATTERNS
➤ Double Buffer
➤ Game Loop
➤ Update Method
➤ Bytecode
➤ Subclass Sandbox
➤ Type Object
➤ Component
➤ Event Queue
➤ Service Locator
➤ Data Locality
➤ Dirty Flag
➤ Object Pool
➤ Spatial Partition
➤ Abstract Factory
➤ Builder
➤ Factory Method
➤ Adapter
➤ Bridge
➤ Composite
➤ Decorator
➤ Facade
➤ Proxy
➤ Chain of Responsibility
➤ Interpreter
➤ Iterator
➤ Mediator
➤ Memento
➤ Strategy
➤ Template Method
➤ Visitor

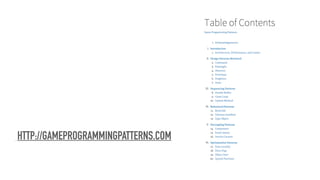

37. HTTP://GAMEPROGRAMMINGPATTERNS.COM

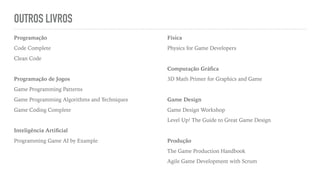

38. OUTROS LIVROS
Programação
Code Complete
Clean Code
Programação de Jogos
Game Programming Patterns
Game Programming Algorithms and Techniques
Game Coding Complete
Inteligência Artificial
Programming Game AI by Example
Física
Physics for Game Developers
Computação Gráfica
3D Math Primer for Graphics and Game
Game Design
Game Design Workshop
Level Up! The Guide to Great Game Design
Produção
The Game Production Handbook
Agile Game Development with Scrum

39. HTTP://GAMEDEVELOPER.COM.BR

40. OBRIGADO!
