2. Criando dashboards com o
C*Tools de forma Wizard
S

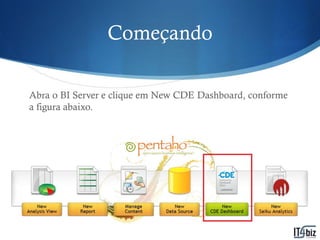

3. Começando
Abra o BI Server e clique em New CDE Dashboard, conforme
a figura abaixo.

4. Passos para construção do
Dashboard
Novo
Salvar
Salvar Como
Recarregar
Configurações

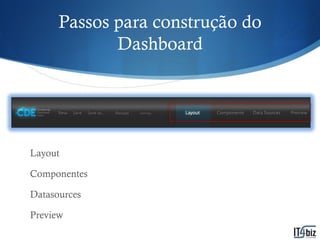

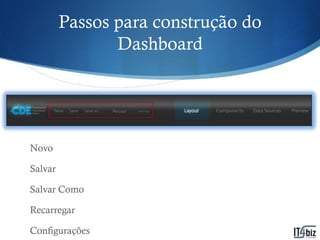

5. Passos para construção do
Dashboard
Layout
Componentes
Datasources
Preview

6. Criando o Layout

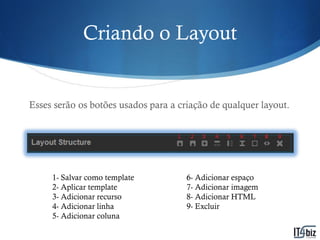

Esses serão os botões usados para a criação de qualquer layout.
1- Salvar como template 6- Adicionar espaço
2- Aplicar template 7- Adicionar imagem
3- Adicionar recurso 8- Adicionar HTML
4- Adicionar linha 9- Excluir
5- Adicionar coluna

7. Criando o Layout

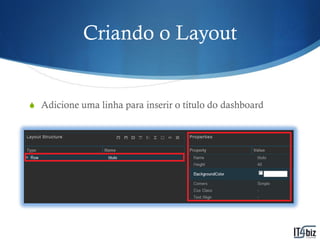

S Adicione uma linha para inserir o título do dashboard

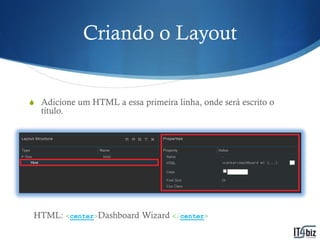

8. Criando o Layout
S Adicione um HTML a essa primeira linha, onde será escrito o
título.
HTML: <center>Dashboard Wizard </center>

9. Criando o Layout

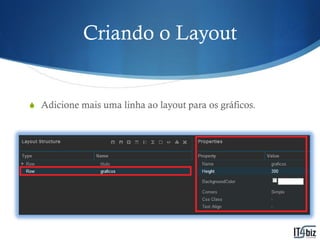

S Adicione mais uma linha ao layout para os gráficos.

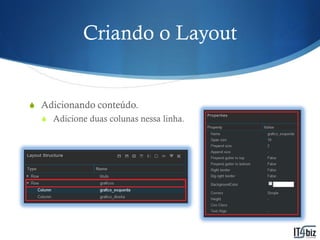

10. Criando o Layout
S Adicionando conteúdo.
S Adicione duas colunas nessa linha.

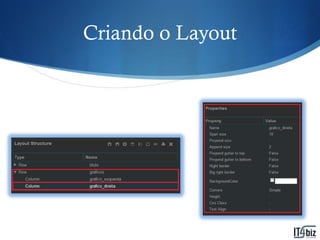

11. Criando o Layout

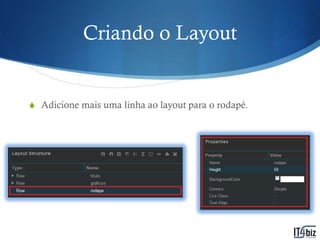

12. Criando o Layout
S Adicione mais uma linha ao layout para o rodapé.

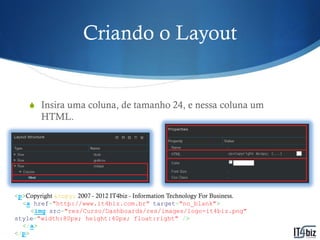

13. Criando o Layout
S Insira uma coluna, de tamanho 24, e nessa coluna um
HTML.
<p>Copyright &copy; 2007 - 2012 IT4biz - Information Technology For Business.
<a href="http://www.it4biz.com.br" target="no_blank">
<img src="res/Curso/Dashboards/res/images/logo-it4biz.png"
style="width:80px; height:40px; float:right" />
</a>
</p>

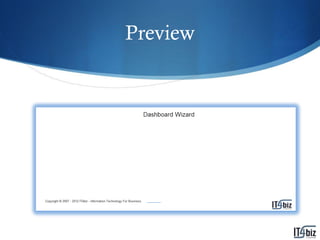

14. Preview

15. Criando o 1º componente
wizard

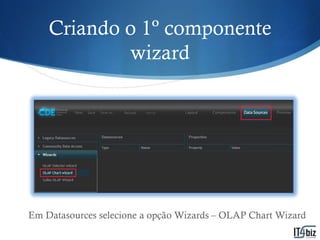

Em Datasources selecione a opção Wizards – OLAP Chart Wizard

16. Criando o 1º componente
wizard

17. Criando o 1º componente
wizard
1- Mostra os cubos disponíveis.
2- Mostra quais as dimensões, métricas e filtro do cubo
selecionado.
3- Mostra o preview do gráfico que está sendo criado.
4- Local para escolher as linhas e colunas do gráfico. Para
inseri-los, basta selecionar as informações desejadas na parte 2,
clicar e arrastar até o local desejado.
5- Propriedades do gráfico

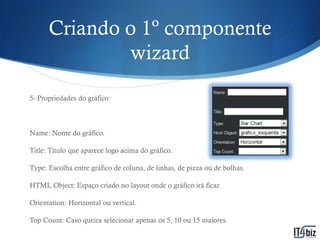

18. Criando o 1º componente
wizard
5- Propriedades do gráfico
Name: Nome do gráfico.
Title: Título que aparece logo acima do gráfico.
Type: Escolha entre gráfico de coluna, de linhas, de pizza ou de bolhas.
HTML Object: Espaço criado no layout onde o gráfico irá ficar.
Orientation: Horizontal ou vertical.
Top Count: Caso queira selecionar apenas os 5, 10 ou 15 maiores.

19. Criando o 1º componente
wizard

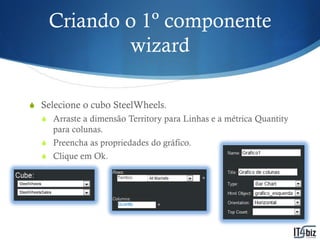

S Selecione o cubo SteelWheels.
S Arraste a dimensão Territory para Linhas e a métrica Quantity
para colunas.
S Preencha as propriedades do gráfico.
S Clique em Ok.

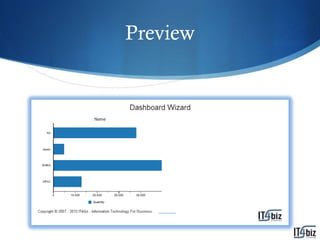

20. Preview

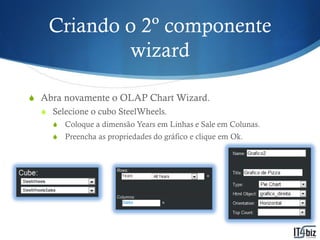

21. Criando o 2º componente
wizard
S Abra novamente o OLAP Chart Wizard.
S Selecione o cubo SteelWheels.
S Coloque a dimensão Years em Linhas e Sale em Colunas.
S Preencha as propriedades do gráfico e clique em Ok.

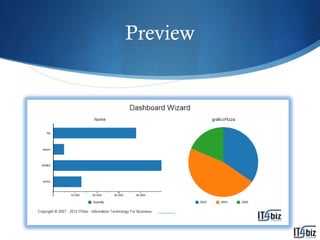

22. Preview

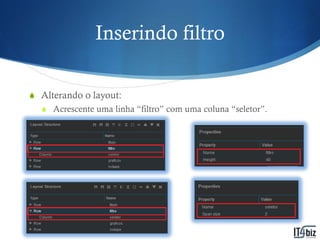

23. Inserindo filtro
S Alterando o layout:
S Acrescente uma linha “filtro” com uma coluna “seletor”.

24. Inserindo filtro
S Criando o filtro
S Escolha a opção OLAP Selector wizard

25. Inserindo filtro

26. Inserindo filtro

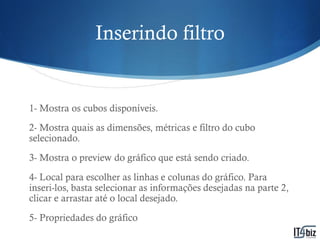

1- Mostra os cubos disponíveis.
2- Mostra quais as dimensões, métricas e filtro do cubo
selecionado.
3- Mostra o preview do gráfico que está sendo criado.
4- Local para escolher as linhas e colunas do gráfico. Para
inseri-los, basta selecionar as informações desejadas na parte 2,
clicar e arrastar até o local desejado.
5- Propriedades do gráfico

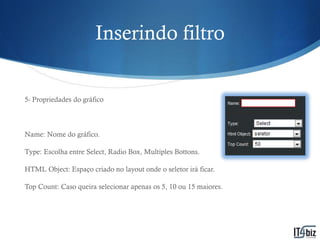

27. Inserindo filtro
5- Propriedades do gráfico
Name: Nome do gráfico.
Type: Escolha entre Select, Radio Box, Multiples Bottons.
HTML Object: Espaço criado no layout onde o seletor irá ficar.
Top Count: Caso queira selecionar apenas os 5, 10 ou 15 maiores.

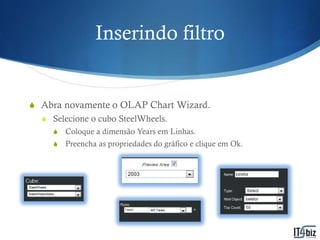

28. Inserindo filtro
S Abra novamente o OLAP Chart Wizard.
S Selecione o cubo SteelWheels.
S Coloque a dimensão Years em Linhas.
S Preencha as propriedades do gráfico e clique em Ok.

29. Inserindo filtro

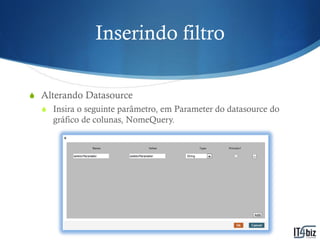

S Alterando Datasource
S Insira o seguinte parâmetro, em Parameter do datasource do
gráfico de colunas, NomeQuery.

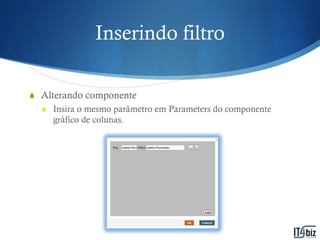

30. Inserindo filtro
S Alterando componente
S Insira o mesmo parâmetro em Parameters do componente
gráfico de colunas.

31. Inserindo filtro

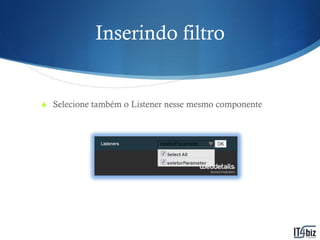

S Selecione também o Listener nesse mesmo componente

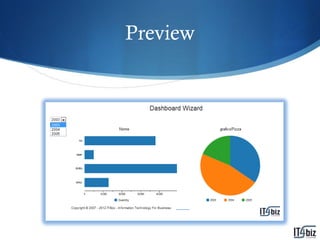

32. Preview
