1. CONSTRUTIBILIDADE E PrOJETOAU133

2. JULIANA TIEMI| GIOVANA | RAISSA | ANDRÉ | THAYS |

3. "O edifício tem um grau superior de Construtibilidade se
o seu projeto descer a um nível tal de pormenorização que
demonstre na perfeição
como ele deverá ser construído."
(SABBATINI, 1989)

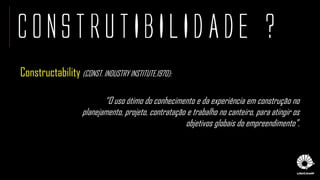

4. CONSTRUTIBILIDADE ?
Constructability (CONST. INDUSTRY INSTITUTE,1970):
“O uso ótimo do conhecimento e da experiência em construção no
planejamento, projeto, contratação e trabalho no canteiro, para atingir os
objetivos globais do empreendimento”.

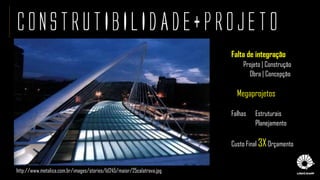

5. Falta de integração
Projeto | Construção
Obra | Concepção
Megaprojetos
Falhas Estruturais
Planejamento
Custo Final 3XOrçamento
ConsTRUTIBILIDADE+projeto
http://www.metalica.com.br/images/stories/Id245/maior/25calatrava.jpg

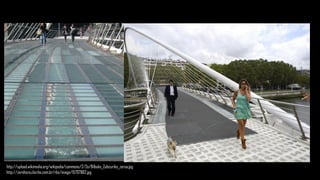

6. http://upload.wikimedia.org/wikipedia/commons/2/2e/Bilboko_Zubizuriko_zorua.jpg
http://zerohora.clicrbs.com.br/rbs/image/15707862.jpg

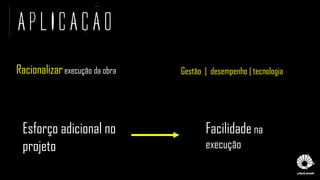

7. Racionalizarexecução da obra Gestão | desempenho | tecnologia
APLICACAO
Esforço adicional no
projeto
Facilidade na
execução

8. FORMA
ORDEM
FUNCAO

9. ORGANIZAÇÃO DO ESPAÇO EXTERNO
Figura 2: http://1.bp.blogspot.com/1rBBBIMOfeU/TsgSFsptbHI/AAAAAAAACK4/X44q2ywcZNw/s1600/Gwathmey+House+01.jpg
Figura 1: http://arqteoria.files.wordpress.com/2013/06/50b-kahn-dacca.jpg
Residencia Gwathmey, em Amagensett,NY,EUA Charles GwathmeyEdifício da assembléia nacional, em Dacca, Bangladesh Louis Kahn

10. ORGANIZAÇÃO DO ESPAÇO INTERNO

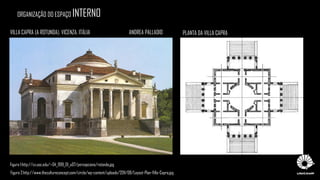

VILLA CAPRA (A ROTUNDA), VICENZA, ITÁLIA ANDREA PALLADIO PLANTA DA VILLA CAPRA
Figura 1:http://cv.uoc.edu/~04_999_01_u07/percepcions/rotonda.jpg
Figura 2:http://www.thecultureconcept.com/circle/wp-content/uploads/2011/08/Layout-Plan-Villa-Capra.jpg

11. MASSAS DEFINEM VOLUME
Piazza Maggiore, Sabbioneta, Itália,
UMA SÉRIE DE EDIFÍCIOS
DELIMITAM UMA PRAÇA
URBANA
http://thebaker77.files.wordpress.com/2013/12/bologna-piazza-maggiore-italy.jpg

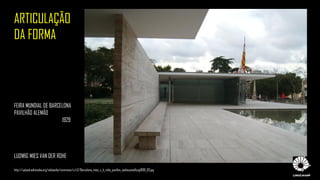

12. ARTICULAÇÃO
DA FORMA
FEIRA MUNDIAL DE BARCELONA
PAVILHÃO ALEMÃO
1929
LUDWIG MIES VAN DER ROHE
http://upload.wikimedia.org/wikipedia/commons/c/c2/Barcelona_mies_v_d_rohe_pavillon_weltausstellung1999_03.jpg

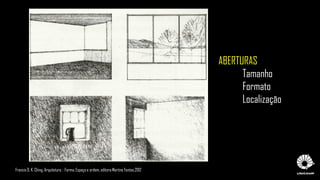

13. ABERTURAS
Tamanho
Formato
Localização
Francis D. K. Ching, Arquitetura : Forma, Espaço e ordem, editora Martins Fontes,2012

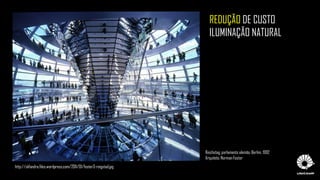

14. REDUÇÃO DE CUSTO
ILUMINAÇÃO NATURAL
http://skfandra.files.wordpress.com/2011/01/foster3-reigstad.jpg
Reichstag, parlamento alemão, Berlim, 1992
Arquiteto: Norman Foster

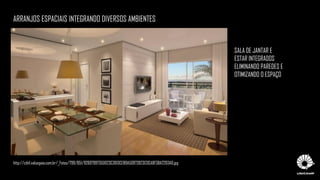

15. ARRANJOS ESPACIAIS INTEGRANDO DIVERSOS AMBIENTES
SALA DE JANTAR E
ESTAR INTEGRADOS
ELIMINANDO PAREDES E
OTIMIZANDO O ESPAÇO
http://cdn1.valuegaia.com.br/_Fotos/799/851/9269799735D023C3613CEB9A50973923C0CA8F38A2203A6.jpg

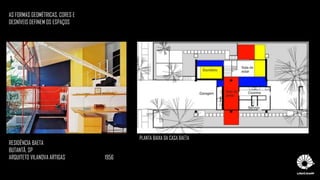

16. RESIDÊNCIA BAETA
BUTANTÃ, SP
ARQUITETO VILANOVA ARTIGAS 1956
PLANTA BAIXA DA CASA BAETA
AS FORMAS GEOMÉTRICAS, CORES E
DESNÍVEIS DEFINEM OS ESPAÇOS

17. ESTRUTURAS

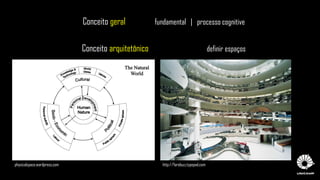

18. Conceito geral fundamental | processo cognitive
Conceito arquitetônico definir espaços
physicalspace.wordpress.com http://farebuzz.typepad.com

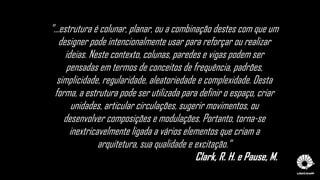

19. "...estrutura é colunar, planar, ou a combinação destes com que um
designer pode intencionalmente usar para reforçar ou realizar
ideias. Neste contexto, colunas, paredes e vigas podem ser
pensadas em termos de conceitos de frequência, padrões,
simplicidade, regularidade, aleatoriedade e complexidade. Desta
forma, a estrutura pode ser utilizada para definir o espaço, criar
unidades, articular circulações, sugerir movimentos, ou
desenvolver composições e modulações. Portanto, torna-se
inextricavelmente ligada a vários elementos que criam a
arquitetura, sua qualidade e excitação.“
Clark, R. H. e Pause, M.

20. Estrutura e Forma
FORMA ARQUITETÔNICA Frequentemente utilizada
Pouco definida
Termo inclusivo
Contorno externo
Formato
Configuração estrutural
www.bdonline.co.uk
RELAÇÃO
projeto <> arquiteto <> concepção
estrutural

21. TIPOS FUNDAMENTAIS

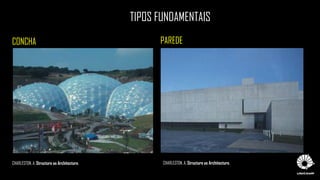

CONCHA PAREDE
CHARLESTON, A. Structure as Architecture. CHARLESTON, A. Structure as Architecture.

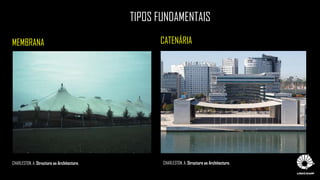

22. TIPOS FUNDAMENTAIS
MEMBRANA CATENÁRIA
CHARLESTON, A. Structure as Architecture. CHARLESTON, A. Structure as Architecture.

23. TIPOS FUNDAMENTAIS

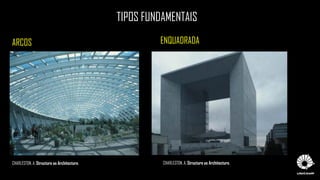

ARCOS ENQUADRADA
CHARLESTON, A. Structure as Architecture. CHARLESTON, A. Structure as Architecture.

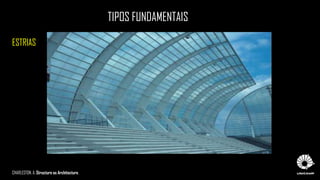

24. TIPOS FUNDAMENTAIS
ESTRIAS
CHARLESTON, A. Structure as Architecture.

25. MOdulOS
PRE-
FABRICACAO

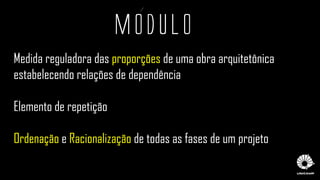

26. Medida reguladora das proporções de uma obra arquitetônica
estabelecendo relações de dependência
Elemento de repetição
Ordenação e Racionalização de todas as fases de um projeto
MoDULO

27. Coordenação Modular
SINERGIA | LINGUAGEM | CORRELAÇÃO
Otimização Espaços
Insumos
Custos
Produtividade.

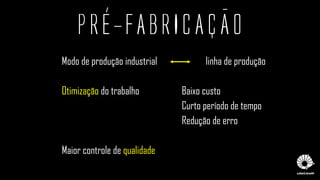

28. Modo de produção industrial linha de produção
Otimização do trabalho Baixo custo
Curto período de tempo
Redução de erro
Maior controle de qualidade
PRE-FABRICACAO

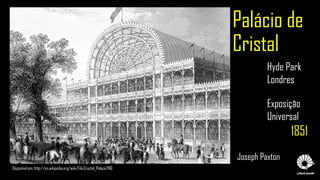

29. Palácio de
Cristal
Joseph Paxton
Disponível em: http://en.wikipedia.org/wiki/File:Crystal_Palace.PNG
Hyde Park
Londres
Exposição
Universal
1851

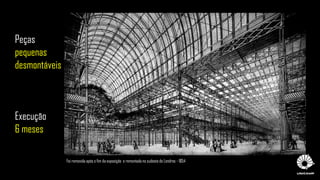

30. Foi removida após o fim da exposição e remontada no sudeste de Londres - 1854
Peças
pequenas
desmontáveis
Execução
6 meses

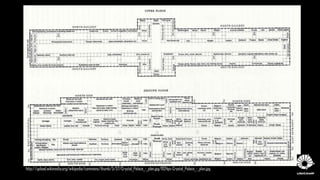

31. http://upload.wikimedia.org/wikipedia/commons/thumb/5/57/Crystal_Palace_-_plan.jpg/1024px-Crystal_Palace_-_plan.jpg

32. Casa 17
Walter Gropius
Weissenhof Stuttgart
Exposição
Internacional
de Arquitetura
Moderna
1927
Disponível em: http://ids.lib.harvard.edu/ids/view/8902960?width=560&height=560

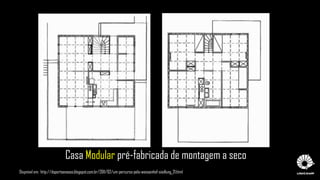

33. Casa Modular pré-fabricada de montagem a seco
Dispnível em: http://doportoenaoso.blogspot.com.br/2011/02/um-percurso-pelo-weissenhof-siedlung_21.html

34. Disponível em: http://doportoenaoso.blogspot.com.br/2011/02/um-percurso-pelo-weissenhof-siedlung_21.html

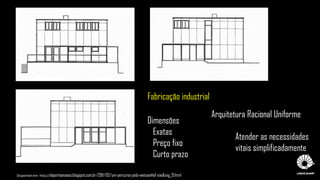

Fabricação industrial
Dimensões
Exatas
Preço fixo
Curto prazo
Arquitetura Racional Uniforme
Atender as necessidades
vitais simplificadamente

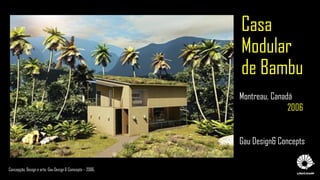

35. Casa
Modular
de Bambu
Concepção, Design e arte: Gau Design & Comcepts – 2006.
Montreau, Canadá
2006
Gau Design& Concepts

36. Planta proporcional sobre grelha modular
Concepção, Design e arte: Gau Design & Comcepts – 2006.
Ripas de bambu pré-fabricadas; montagem a seco no local

37. Concepção, Design e arte: Gau Design & Comcepts – 2006.
Diversas modulações Diversos usos

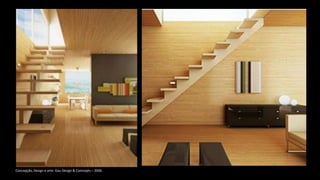

38. Concepção, Design e arte: Gau Design & Comcepts – 2006.

39. MATERIAIS

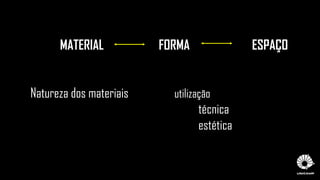

40. MATERIAL FORMA ESPAÇO
Natureza dos materiais utilização
técnica
estética

41. http://www.diariodorio.com/wp-content/uploads/2007/11/o-vazio-do-monroe.jpg
Terreno para
implantação
de uma obra

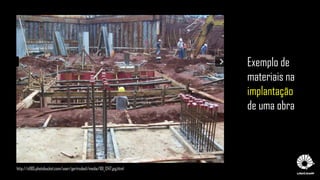

42. http://s1185.photobucket.com/user/gertrudes1/media/101_1247.jpg.html
Exemplo de
materiais na
implantação
de uma obra

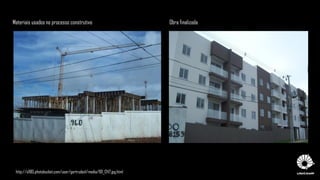

43. Materiais usados no processo construtivo Obra finalizada
http://s1185.photobucket.com/user/gertrudes1/media/101_1247.jpg.html

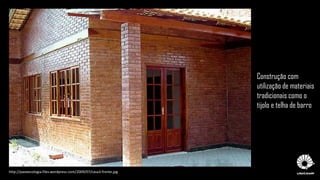

44. http://paoeecologia.files.wordpress.com/2009/07/casa3-frente.jpg
Construção com
utilização de materiais
tradicionais como o
tijolo e telha de barro

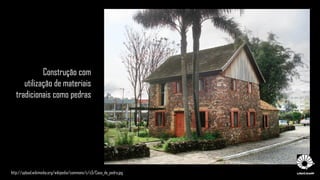

45. http://upload.wikimedia.org/wikipedia/commons/c/c5/Casa_de_pedra.jpg
Construção com
utilização de materiais
tradicionais como pedras

46. http://designontherocks.blog.br/wp-content/uploads/2009/12/house-6-3.jpg
CONCRETO
MONDAGEM FÁCIL

47. http://upload.wikimedia.org/wikipedia/commons/a/a3/Gabion.jpg
http://www.businessstone.com/wordpress/wp-content/uploads/2009/10/Kolumb1.jpg
Construções com gabiões
Utilização de gabiões para contenção de encostas
Biblioteca na Colômbia, ganhou um prêmio de
arquitetura. Pedras empilhadas em cestas de arame,
chamada de gabiões
Arquiteto Miguel Torres, alemão Ramirez, Alejandro Pinol e
Carlos Meza

48. Figura 1:http://2.bp.blogspot.com/-INZCD3bfKtw/UmZ4rVSBYUI/AAAAAAAAC90/K2tGTARh3es/s1600/187.JPG
Figura 2:http://3.bp.blogspot.com/-Rf-KwmJfRMI/Uko1gd1zIiI/AAAAAAAABCw/KtzeDTVfpt0/s1600/DSC03486.JPG

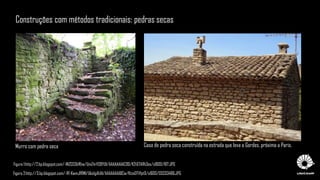

Construções com métodos tradicionais: pedras secas
Murro com pedra seca Casa de pedra seca construída na estrada que leva a Gordes, próxima a Paris.

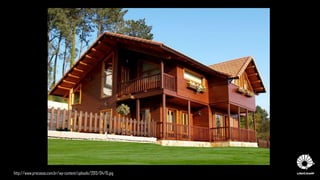

49. http://www.precasas.com.br/wp-content/uploads/2013/04/15.jpg

50. Ferro

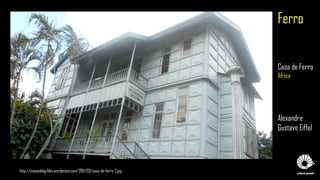

Casa de Ferro
África
Alexandre
Gustave Eiffel
http://mosanblog.files.wordpress.com/2011/03/casa-de-ferro-2.jpg

51. http://edgblogs.s3.amazonaws.com/colunistas/files/2013/06/LIna142.jpg

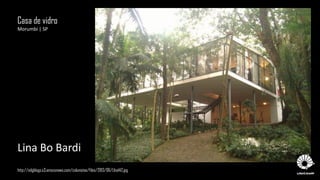

Casa de vidro
Morumbi | SP
Lina Bo Bardi

52. Praça organizada por dois painéis de vidros planos facetados
Cobertura em vidro semi-transparente anti-térmico.
Vedação externa do edifício com placas pré-moldadas de concreto leve,
Laboratório de Inovação e
Empreendedorismo, Cidade
Universitária, SP.
Arquiteto: Ruy Ohtake.
http://piniweb.pini.com.br/construcao/arquitetura/ruy-ohtake-projeta-o-laboratorio-de-inovacao-e-empreendedorismo-da-281000-1.aspx

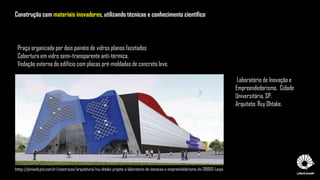

Construção com materiais inovadores, utilizando técnicas e conhecimento científico

53. http://iluminarltda.files.wordpress.com/2014/02/arquitetura_heydar_aliyev_center_zaha_hadid_01.jpg
O concreto com fibra de vidro e poliéster foi escolhido como revestimento do edifício,
juntamente com painéis de cobertura e desenhos formados com peças e juntas, que
resultaram em um projeto inovador enfatizado por sua geometria fluida e constante.
Heydar Aliyev Center
Azerbaijão
Zaha Hadid

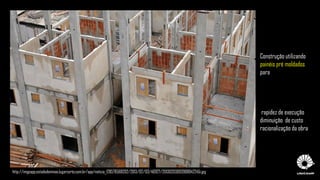

54. http://imgsapp.estadodeminas.lugarcerto.com.br/app/noticia_128576568202/2013/02/03/46927/20130203093908642245i.jpg
Construção utilizando
painéis pré moldados
para
rapidez de execução
diminuição de custo
racionalização da obra

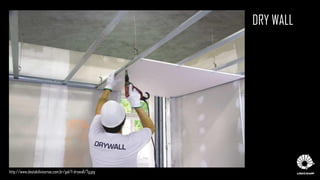

55. http://www.destakdivisorias.com.br/gal/f-drywall/7g.jpg
DRY WALL

56. http://4.bp.blogspot.com/rNWSpTpNQWE/TmoMSnXNxlI/AAAAAAAAAnc/Xdydl6u144/s1600/BLOCOS%2BDE%2BCONCRETOS%2BD%25C3%2583O%2BM

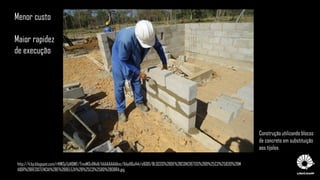

Construção utilizando blocos
de concreto em substituição
aos tijolos
Menor custo
Maior rapidez
de execução

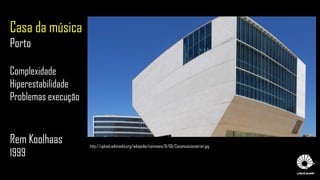

57. Casa da música
Porto
Complexidade
Hiperestabilidade
Problemas execução
Rem Koolhaas
1999
http://upload.wikimedia.org/wikipedia/commons/6/60/Casamusicaexterior.jpg

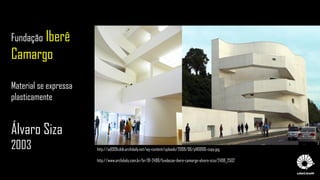

58. Fundação Iberê
Camargo
Material se expressa
plasticamente
Álvaro Siza
2003 http://ad009cdnb.archdaily.net/wp-content/uploads/2008/06/p1160106-copy.jpg
http://www.archdaily.com.br/br/01-2498/fundacao-ibere-camargo-alvaro-siza/2498_2502

59. TECNOLOGIA
INOVACAO

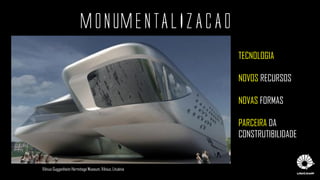

60. MONUMENTALIZACAO
Vilnius Guggenheim Hermitage Museum, Vilnius, Lituânia
TECNOLOGIA
NOVOS RECURSOS
NOVAS FORMAS
PARCEIRA DA
CONSTRUTIBILIDADE

61. QUALIDADE DO PROJET0
Guggenheim Bilbao Museum – Frank Gehry, Espanha

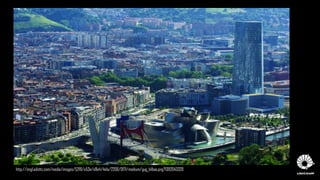

62. http://img1.adsttc.com/media/images/52f8/e53e/e8e4/4e1a/2200/0171/medium/gug_bilbao.png?1392043320

63. “ARQUITETURA BANAL”
FORMA
INOVADORA
PROGRAMA DE NECESSIDADES
PARTIDO

64. “ COM O COMMPUTADOR, MUITO
PODE SER FEITO EM TERMOS DE
COMPLEXIDADE, MAS, QUANDO SE
DESENHA À MÃO, VOCÊ
CONSTANTEMENTE DESCOBRE E
EXPERIMENTA NOVAS IDEIAS. “
HADID, ZAHA

65. ANALISE
DE
VALOR

66. FUNCIONALIDADE
ESTRUTURA
MATERIAIS
RACIONALIZAÇÃO
Projeto
SUCESSO!
OTIMIZAÇÃO

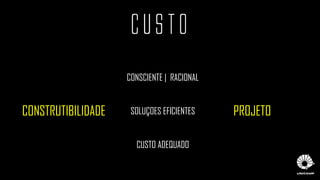

67. CUSTO
CONSCIENTE | RACIONAL
SOLUÇOES EFICIENTES
CUSTO ADEQUADO
CONSTRUTIBILIDADE PROJETO

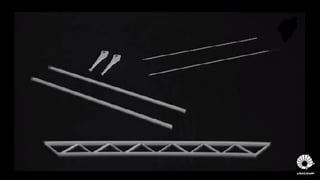

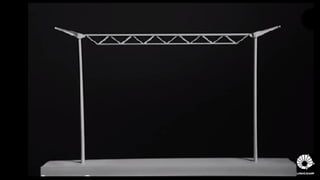

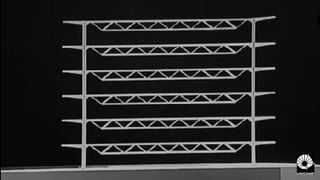

68. POMPIDOU
CENTRO CULTURALGEORGES POMPIDOU
REPRESENTAÇÃO MONUMENTALDA CIDADE DE PARIS
1971-77RICHARD ROGERS | RENZO PIANO
Les Halles , PARIS

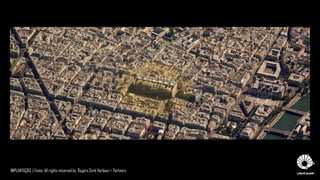

69. IMPLANTAÇÃO | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

70. VISTA IMPLANTAÇÃOL | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

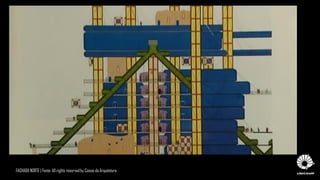

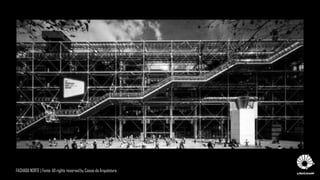

71. FACHADA NORTE | Fonte: All rights reserved by Coisas da Arquitetura

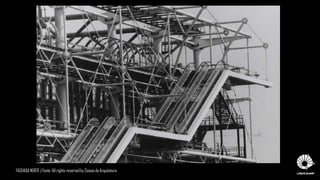

72. FACHADA NORTE | Fonte: All rights reserved by Coisas da Arquitetura

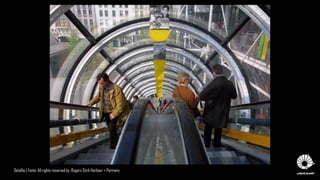

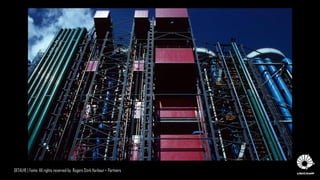

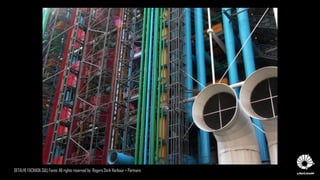

73. DETALHE FACHADA SUL| Fonte: All rights reserved by Rogers Stirk Harbour + Partners

74. "The Design of the
Center turned the
architecture world
upside down." quote
NY Times

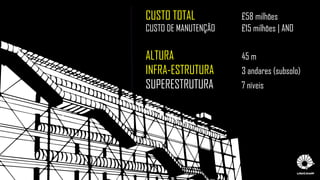

75. CUSTO TOTAL £58 milhões
CUSTO DE MANUTENÇÃO £15 milhões | ANO
ALTURA 45 m
INFRA-ESTRUTURA 3 andares (subsolo)
SUPERESTRUTURA 7 níveis

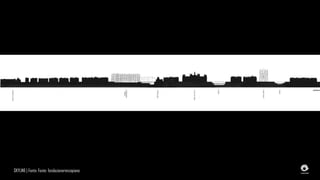

76. SKYLINE | Fonte: Fonte: fondazionerenzopiano

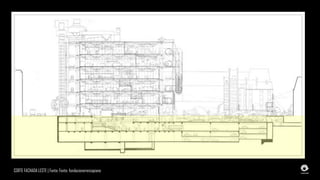

77. CORTE FACHADA LESTE | Fonte: Fonte: fondazionerenzopiano

78. CORTE FACHADA LESTE | Fonte: Fonte: fondazionerenzopiano

79. ÁREA TERRENO 200 000 m²
ÁREA CONTRUÍDA 103 000 m²
PÉ DIREITO ~7m

80. INTERIOR | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

81. FACHADA NORTE | Fonte: All rights reserved by Coisas da Arquitetura

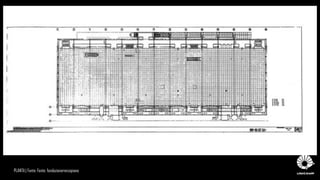

82. PLANTA | Fonte: Fonte: fondazionerenzopiano

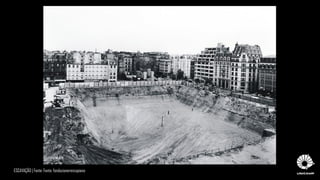

83. ESCAVAÇÃO | Fonte: Fonte: fondazionerenzopiano

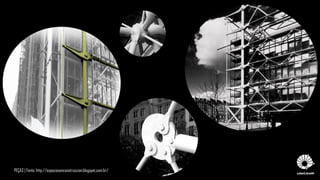

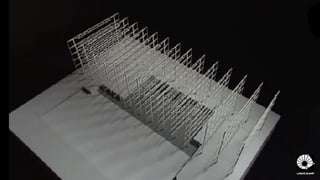

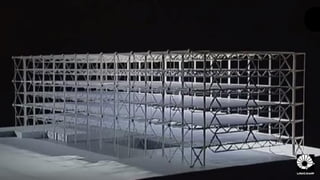

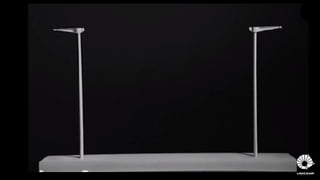

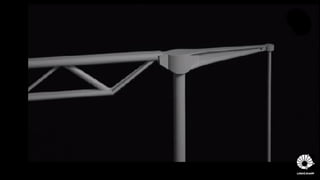

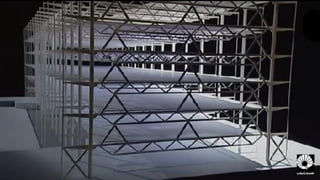

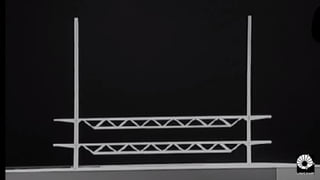

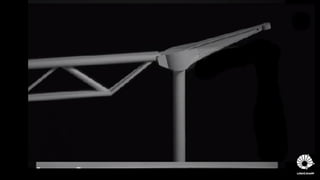

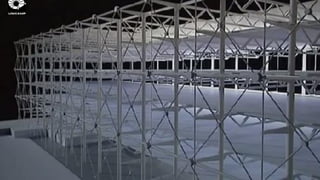

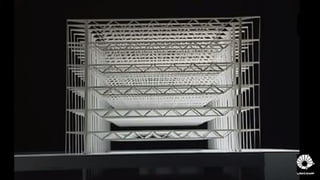

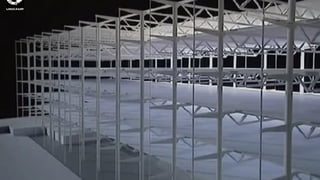

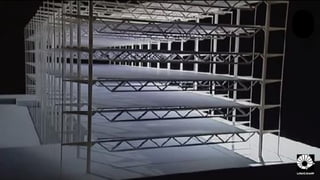

101. PEÇAS | Fonte: http://espaciosenconstruccion.blogspot.com.br/

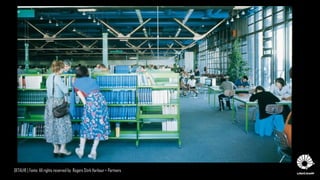

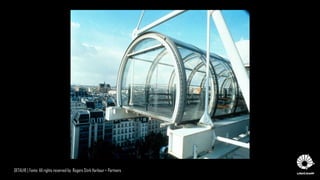

102. DETALHE | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

103. Detalhe | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

104. DETALHE | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

105. DETALHE | Fonte: All rights reserved by Rogers Stirk Harbour + Partners

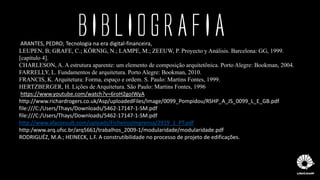

106. ARANTES, PEDRO; Tecnologia na era digital-financeira,
LEUPEN, B; GRAFE, C.; KÖRNIG, N.; LAMPE, M.; ZEEUW, P. Proyecto y Análisis. Barcelona: GG, 1999.
[capítulo 4].
CHARLESON, A. A estrutura aparente: um elemento de composição arquitetônica. Porto Alegre: Bookman, 2004.
FARRELLY, L. Fundamentos de arquitetura. Porto Alegre: Bookman, 2010.
FRANCIS, K. Arquitetura: Forma, espaço e ordem. S. Paulo: Martins Fontes, 1999.
HERTZBERGER, H. Lições de Arquitetura. São Paulo: Martins Fontes, 1996
https://www.youtube.com/watch?v=6roH2goIWyA
http://www.richardrogers.co.uk/Asp/uploadedFiles/Image/0099_Pompidou/RSHP_A_JS_0099_L_E_GB.pdf
file:///C:/Users/Thays/Downloads/5462-17147-1-SM.pdf
file:///C:/Users/Thays/Downloads/5462-17147-1-SM.pdf
http://www.afaconsult.com/uploads/FicheirosImprensa/2919_1_PT.pdf
http:/www.arq.ufsc.br/arq5661/trabalhos_2009-1/modularidade/modularidade.pdf
RODRIGUÉZ, M.A.; HEINECK, L.F. A construtibilidade no processo de projeto de edificações.
BIBLIOGRAFIA
