1. A Família SIMATIC S7

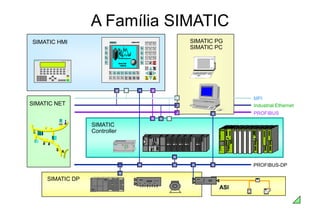

2. A Família SIMATIC
SIMATIC
Controller
SIEMENS
SIMATIC
SF
RUN
STOP
Q0.0
Q0.1
Q0.2
Q0.3
Q0.4
Q0.5
I0.0
I0.1
I0.2
I0.3
I0.4
I0.5
I0.6
I0.7
S7-200
CPU 212
SIMATIC PG
SIMATIC PC
PG 740
SIEMENS
7 8 9
4 5 6
1 2 3
0
.
D E F
A B C
I N S
D E L
S H I F T H E L P
E S C
E N T E R
A C K
S I M A T IC O P 1 7
S H IF T
H E L P
K 1 K 5 K 6 K 7 K 8
K 2 K 3 K 4
K 9 K 1 0 K 11 K 1 2 K 1 3 K 14 K 1 5 K 1 6
SIMATIC HMI
ASI
FM
SV
SIMATIC DP
SIMATIC NET
PROFIBUS-DP
Industrial Ethernet
PROFIBUS
MPI
SIMATIC NET

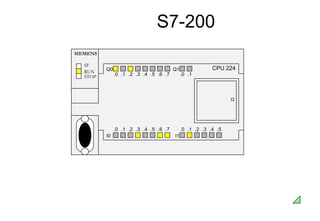

3. S7-200
Q0
.0 .1 .2 .3 .4 .5 .6 .7
Q1
.0 .1
I0
.0 .1 .2 .3 .4 .5 .6 .7
I1
.0 .1 .2 .3 .4 .5
CPU 224
SIEMENS
SF
RUN
STOP

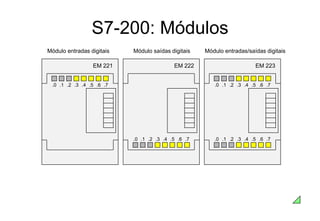

4. S7-200: Módulos
.0 .1 .2 .3 .4 .5 .6 .7
EM 222
.0 .1 .2 .3 .4 .5 .6 .7
EM 221
Módulo entradas digitais Módulo saídas digitais
.0 .1 .2 .3 .4 .5 .6 .7
EM 223
.0 .1 .2 .3 .4 .5 .6 .7
Módulo entradas/saídas digitais

5. Conexão PPI
Seletor de modo
Módulo de
memória
Indicadores
de estado

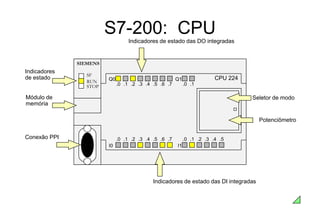

S7-200: CPU
Q0
.0 .1 .2 .3 .4 .5 .6 .7
Q1
.0 .1
I0
.0 .1 .2 .3 .4 .5 .6 .7
I1
.0 .1 .2 .3 .4 .5
CPU 224
SIEMENS
SF
RUN
STOP
Potenciômetro
Indicadores de estado das DO integradas
Indicadores de estado das DI integradas

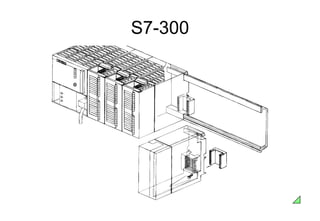

6. S7-300

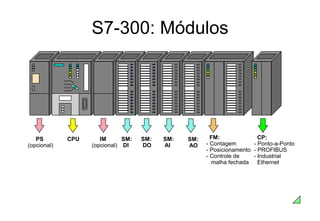

7. S7-300: Módulos
PS
(opcional)
CPU IM
(opcional)
SM:
DI
SM:
DO
SM:
AI
SM:
AO
FM:
- Contagem
- Posicionamento
- Controle de
malha fechada
CP:
- Ponto-a-Ponto
- PROFIBUS
- Industrial
Ethernet

8. CPU314
SIEMENS
SF
BATF
DC5V
FRCE
RUN
STOP
RUN-P
RUN
STOP
M RES
SIMATIC
S7-300
Batterie MPI
CPU315-2 DP
SIEMENS
RUN-P
RUN
STOP
M RES
SIMATIC
S7-300
Batterie DP
SF
BATF
DC5V
FRCE
RUN
STOP
MPI
SF DP
BUSF

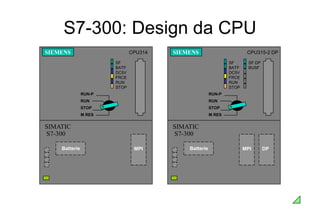

S7-300: Design da CPU

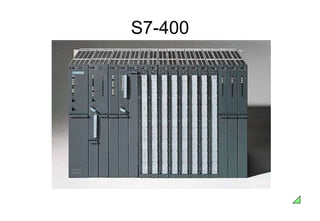

9. S7-400

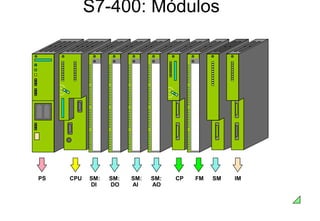

10. S7-400: Módulos
PS CPU SM:
DI
SM:
DO
SM:
AI
SM:
AO
CP FM SM IM

11. S7-400: Design da CPU (1ª Parte)
Selector de Modo
Ex. CPU412-1 Ex. CPU416-2DP
* para outras CPUs consulte por favor o catálogo

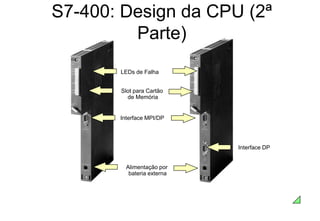

12. S7-400: Design da CPU (2ª
Parte)
Slot para Cartão
de Memória
Interface MPI/DP
Alimentação por
bateria externa
Interface DP
LEDs de Falha

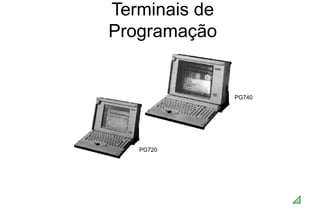

13. Terminais de
Programação
PG720
PG740

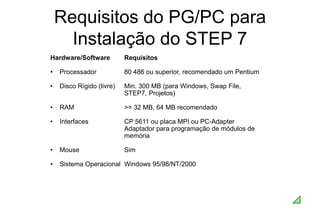

14. Hardware/Software Requisitos
• Processador 80 486 ou superior, recomendado um Pentium
• Disco Rígido (livre) Min. 300 MB (para Windows, Swap File,
STEP7, Projetos)
• RAM >= 32 MB, 64 MB recomendado
• Interfaces CP 5611 ou placa MPI ou PC-Adapter
Adaptador para programação de módulos de
memória
• Mouse Sim
• Sistema Operacional Windows 95/98/NT/2000
Requisitos do PG/PC para
Instalação do STEP 7

15. Instalando o Software STEP 7
PG 740
SIEMENS

16. Resultado da instalação
Duplo-click no ícone
Ativado via menu Iniciar

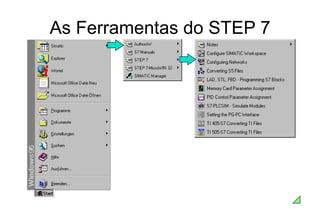

17. As Ferramentas do STEP 7
