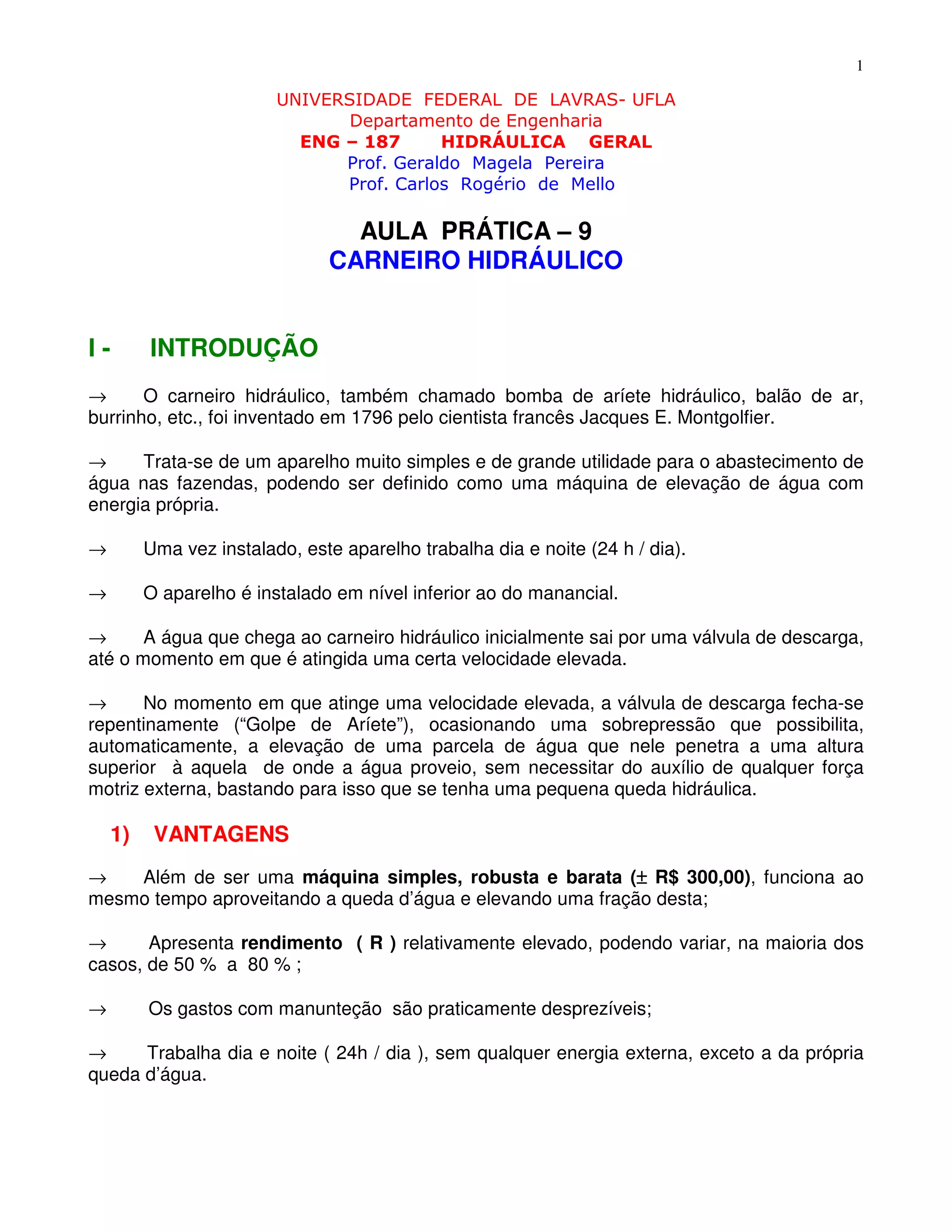

1
! "
AULA PRÁTICA – 9
CARNEIRO HIDRÁULICO
I - INTRODUÇÃO
→ O carneiro hidráulico, também chamado bomba de aríete hidráulico, balão de ar,
burrinho, etc., foi inventado em 1796 pelo cientista francês Jacques E. Montgolfier.
→ Trata-se de um aparelho muito simples e de grande utilidade para o abastecimento de
água nas fazendas, podendo ser definido como uma máquina de elevação de água com
energia própria.
→ Uma vez instalado, este aparelho trabalha dia e noite (24 h / dia).
→ O aparelho é instalado em nível inferior ao do manancial.
→ A água que chega ao carneiro hidráulico inicialmente sai por uma válvula de descarga,
até o momento em que é atingida uma certa velocidade elevada.
→ No momento em que atinge uma velocidade elevada, a válvula de descarga fecha-se
repentinamente (“Golpe de Aríete”), ocasionando uma sobrepressão que possibilita,
automaticamente, a elevação de uma parcela de água que nele penetra a uma altura
superior à aquela de onde a água proveio, sem necessitar do auxílio de qualquer força
motriz externa, bastando para isso que se tenha uma pequena queda hidráulica.
1) VANTAGENS
→ Além de ser uma máquina simples, robusta e barata (±±±± R$ 300,00), funciona ao
mesmo tempo aproveitando a queda d’água e elevando uma fração desta;
→ Apresenta rendimento ( R ) relativamente elevado, podendo variar, na maioria dos
casos, de 50 % a 80 % ;
→ Os gastos com manunteção são praticamente desprezíveis;
→ Trabalha dia e noite ( 24h / dia ), sem qualquer energia externa, exceto a da própria
queda d’água.

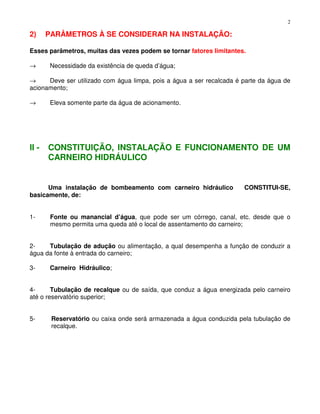

2
2) PARÂMETROS À SE CONSIDERAR NA INSTALAÇÃO:
Esses parâmetros, muitas das vezes podem se tornar fatores limitantes.
→ Necessidade da existência de queda d’água;
→ Deve ser utilizado com água limpa, pois a água a ser recalcada é parte da água de
acionamento;
→ Eleva somente parte da água de acionamento.
II - CONSTITUIÇÃO, INSTALAÇÃO E FUNCIONAMENTO DE UM
CARNEIRO HIDRÁULICO
Uma instalação de bombeamento com carneiro hidráulico CONSTITUI-SE,
basicamente, de:
1- Fonte ou manancial d’água, que pode ser um córrego, canal, etc. desde que o
mesmo permita uma queda até o local de assentamento do carneiro;
2- Tubulação de adução ou alimentação, a qual desempenha a função de conduzir a
água da fonte à entrada do carneiro;
3- Carneiro Hidráulico;
4- Tubulação de recalque ou de saída, que conduz a água energizada pelo carneiro
até o reservatório superior;
5- Reservatório ou caixa onde será armazenada a água conduzida pela tubulação de
recalque.

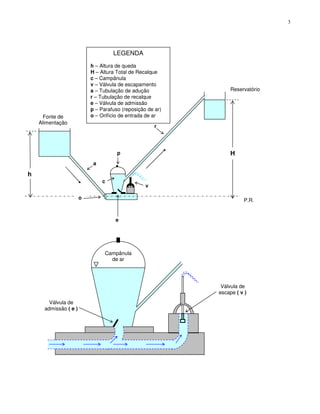

3
Fonte de
Alimentação
Reservatório
h
H
P.R.
a
p
c
e
r
v
o
LEGENDA
h – Altura de queda
H – Altura Total de Recalque
c – Campânula
v – Válvula de escapamento
a – Tubulação de adução
r – Tubulação de recalque
e – Válvula de admissão
p – Parafuso (reposição de ar)
o – Orifício de entrada de ar
Campânula
de ar
Válvula de
admissão ( e )
Válvula de
escape ( v )

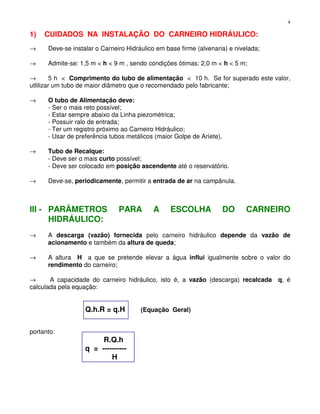

4
1) CUIDADOS NA INSTALAÇÃO DO CARNEIRO HIDRÁULICO:
→ Deve-se instalar o Carneiro Hidráulico em base firme (alvenaria) e nivelada;
→ Admite-se: 1,5 m < h < 9 m , sendo condições ótimas: 2,0 m < h < 5 m;
→ 5 h < Comprimento do tubo de alimentação < 10 h. Se for superado este valor,
utlilizar um tubo de maior diâmetro que o recomendado pelo fabricante;
→ O tubo de Alimentação deve:
- Ser o mais reto possível;
- Estar sempre abaixo da Linha piezométrica;
- Possuir ralo de entrada;
- Ter um registro próximo ao Carneiro Hidráulico;
- Usar de preferência tubos metálicos (maior Golpe de Aríete).
→ Tubo de Recalque:
- Deve ser o mais curto possível;
- Deve ser colocado em posição ascendente até o reservatório.
→ Deve-se, periodicamente, permitir a entrada de ar na campânula.
III - PARÂMETROS PARA A ESCOLHA DO CARNEIRO
HIDRÁULICO:
→ A descarga (vazão) fornecida pelo carneiro hidráulico depende da vazão de
acionamento e também da altura de queda;
→ A altura H a que se pretende elevar a água influi igualmente sobre o valor do
rendimento do carneiro;
→ A capacidade do carneiro hidráulico, isto é, a vazão (descarga) recalcada q, é
calculada pela equação:
Q.h.R = q.H (Equação Geral)
portanto:
R.Q.h
q = ----------
H

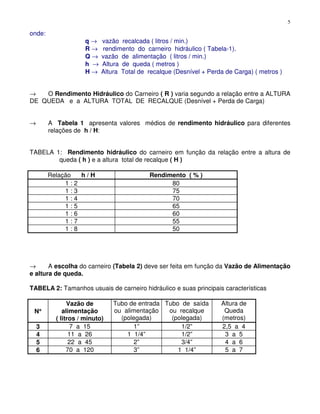

5
onde:
q → vazão recalcada ( litros / min.)
R → rendimento do carneiro hidráulico ( Tabela-1).
Q → vazão de alimentação ( litros / min.)
h → Altura de queda ( metros )
H → Altura Total de recalque (Desnível + Perda de Carga) ( metros )
→ O Rendimento Hidráulico do Carneiro ( R ) varia segundo a relação entre a ALTURA
DE QUEDA e a ALTURA TOTAL DE RECALQUE (Desnível + Perda de Carga)
→ A Tabela 1 apresenta valores médios de rendimento hidráulico para diferentes
relações de h / H:
TABELA 1: Rendimento hidráulico do carneiro em função da relação entre a altura de
queda ( h ) e a altura total de recalque ( H )
Relação h / H Rendimento ( % )
1 : 2 80
1 : 3 75
1 : 4 70
1 : 5 65
1 : 6 60
1 : 7 55
1 : 8 50
→ A escolha do carneiro (Tabela 2) deve ser feita em função da Vazão de Alimentação
e altura de queda.
TABELA 2: Tamanhos usuais de carneiro hidráulico e suas principais características
N°°°°
Vazão de
alimentação
( litros / minuto)
Tubo de entrada
ou alimentação
(polegada)
Tubo de saída
ou recalque
(polegada)
Altura de
Queda
(metros)
3 7 a 15 1” 1/2” 2,5 a 4
4 11 a 26 1 1/4” 1/2” 3 a 5
5 22 a 45 2” 3/4” 4 a 6
6 70 a 120 3” 1 1/4” 5 a 7

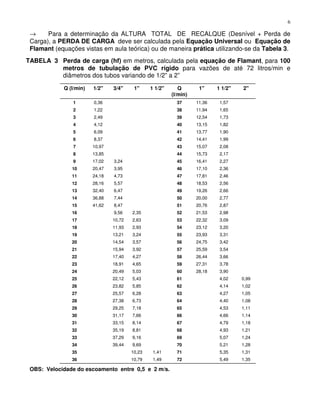

6
→ Para a determinação da ALTURA TOTAL DE RECALQUE (Desnível + Perda de
Carga), a PERDA DE CARGA deve ser calculada pela Equação Universal ou Equação de
Flamant (equações vistas em aula teórica) ou de maneira prática utilizando-se da Tabela 3.
TABELA 3 Perda de carga (hf) em metros, calculada pela equação de Flamant, para 100
metros de tubulação de PVC rígido para vazões de até 72 litros/min e
diâmetros dos tubos variando de 1/2” a 2”
Q (l/min) 1/2" 3/4" 1" 1 1/2" Q
(l/min)
1" 1 1/2" 2"
1 0,36 37 11,36 1,57
2 1,22 38 11,94 1,65
3 2,49 39 12,54 1,73
4 4,12 40 13,15 1,82
5 6,09 41 13,77 1,90
6 8,37 42 14,41 1,99
7 10,97 43 15,07 2,08
8 13,85 44 15,73 2,17
9 17,02 3,24 45 16,41 2,27
10 20,47 3,95 46 17,10 2,36
11 24,18 4,73 47 17,81 2,46
12 28,16 5,57 48 18,53 2,56
13 32,40 6,47 49 19,26 2,66
14 36,88 7,44 50 20,00 2,77
15 41,62 8,47 51 20,76 2,87
16 9,56 2,35 52 21,53 2,98
17 10,72 2,63 53 22,32 3,09
18 11,93 2,93 54 23,12 3,20
19 13,21 3,24 55 23,93 3,31
20 14,54 3,57 56 24,75 3,42
21 15,94 3,92 57 25,59 3,54
22 17,40 4,27 58 26,44 3,66
23 18,91 4,65 59 27,31 3,78
24 20,49 5,03 60 28,18 3,90
25 22,12 5,43 61 4,02 0,99
26 23,82 5,85 62 4,14 1,02
27 25,57 6,28 63 4,27 1,05
28 27,38 6,73 64 4,40 1,08
29 29,25 7,18 65 4,53 1,11
30 31,17 7,66 66 4,66 1,14
31 33,15 8,14 67 4,79 1,18
32 35,19 8,81 68 4,93 1,21
33 37,29 9,16 69 5,07 1,24
34 39,44 9,69 70 5,21 1,28
35 10,23 1,41 71 5,35 1,31
36 10,79 1,49 72 5,49 1,35
OBS: Velocidade do escoamento entre 0,5 e 2 m/s.

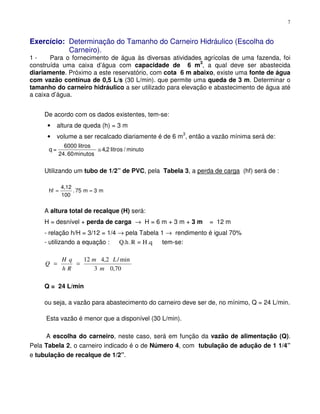

7
Exercício: Determinação do Tamanho do Carneiro Hidráulico (Escolha do
Carneiro).
1 - Para o fornecimento de água às diversas atividades agrícolas de uma fazenda, foi
construída uma caixa d’água com capacidade de 6 m3
, a qual deve ser abastecida
diariamente. Próximo a este reservatório, com cota 6 m abaixo, existe uma fonte de água
com vazão contínua de 0,5 L/s (30 L/min). que permite uma queda de 3 m. Determinar o
tamanho do carneiro hidráulico a ser utilizado para elevação e abastecimento de água até
a caixa d’água.
De acordo com os dados existentes, tem-se:
• altura de queda (h) = 3 m
• volume a ser recalcado diariamente é de 6 m
3
, então a vazão mínima será de:
q =
6000 litros
minutos
litros / minuto
24 60
4 2
.
,≅
Utilizando um tubo de 1/2” de PVC, pela Tabela 3, a perda de carga (hf) será de :
m3m75.
100
4,12
hf ==
A altura total de recalque (H) será:
H = desnível + perda de carga → H = 6 m + 3 m + 3 m = 12 m
- relação h/H = 3/12 = 1/4 → pela Tabela 1 → rendimento é igual 70%
- utilizando a equação : .qH=R.Q.h tem-se:
70,03
min/2,412
m
Lm
Rh
qH
Q ==
Q = 24 L/min
ou seja, a vazão para abastecimento do carneiro deve ser de, no mínimo, Q = 24 L/min.
Esta vazão é menor que a disponível (30 L/min).
A escolha do carneiro, neste caso, será em função da vazão de alimentação (Q).
Pela Tabela 2, o carneiro indicado é o de Número 4, com tubulação de adução de 1 1/4”
e tubulação de recalque de 1/2”.

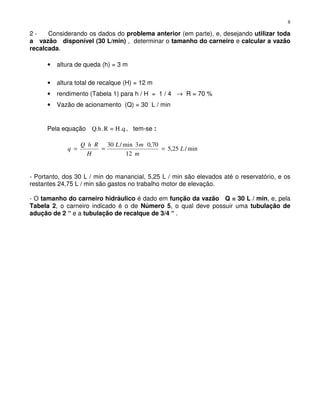

8
2 - Considerando os dados do problema anterior (em parte), e, desejando utilizar toda
a vazão disponível (30 L/min) , determinar o tamanho do carneiro e calcular a vazão
recalcada.
• altura de queda (h) = 3 m
• altura total de recalque (H) = 12 m
• rendimento (Tabela 1) para h / H = 1 / 4 → R = 70 %
• Vazão de acionamento (Q) = 30 L / min
Pela equação .qH=R.Q.h , tem-se :
min/25,5
12
70,03min/30
L
m
mL
H
RhQ
q ===
- Portanto, dos 30 L / min do manancial, 5,25 L / min são elevados até o reservatório, e os
restantes 24,75 L / min são gastos no trabalho motor de elevação.
- O tamanho do carneiro hidráulico é dado em função da vazão Q = 30 L / min, e, pela
Tabela 2, o carneiro indicado é o de Número 5, o qual deve possuir uma tubulação de
adução de 2 “ e a tubulação de recalque de 3/4 “ .

Mais conteúdo relacionado

Mais procurados (14)

An overview of vocational training in CLW
An overview of vocational training in CLWAn overview of vocational training in CLW
An overview of vocational training in CLW

Thermal Power Plant - Manual
Thermal Power Plant - ManualThermal Power Plant - Manual
Thermal Power Plant - Manual

Fluid mechanics applications
Fluid mechanics applicationsFluid mechanics applications
Fluid mechanics applications

Accumulators
AccumulatorsAccumulators
Accumulators

Thermal Power Station
Thermal Power StationThermal Power Station
Thermal Power Station

Types of locomotives in indian railways
Types of locomotives in indian railwaysTypes of locomotives in indian railways
Types of locomotives in indian railways

Basics of Centrifugal Pump
Basics of Centrifugal PumpBasics of Centrifugal Pump
Basics of Centrifugal Pump

Basics of pump
Basics of pump Basics of pump
Basics of pump

Ac drive altivar 11 user manual
Ac drive altivar 11 user manualAc drive altivar 11 user manual
Ac drive altivar 11 user manual

Pumps & valves
Pumps & valvesPumps & valves
Pumps & valves

PUMPS+-
PUMPS+-PUMPS+-
PUMPS+-

Convective Heat Transfer - Part 3.pdf
Convective Heat Transfer - Part 3.pdfConvective Heat Transfer - Part 3.pdf
Convective Heat Transfer - Part 3.pdf

Fluid Mechanics Centrifugal Pump Performance Experiment
Fluid Mechanics Centrifugal Pump Performance ExperimentFluid Mechanics Centrifugal Pump Performance Experiment
Fluid Mechanics Centrifugal Pump Performance Experiment

NPSH
NPSHNPSH
NPSH


Semelhante a Ch 5

Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdf
Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdfAula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdf
Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdfMuriloJacob2

Bombas e Máquinas Hidráulicas
Bombas e Máquinas HidráulicasBombas e Máquinas Hidráulicas
Bombas e Máquinas HidráulicasDanilo Max

Mquinashidrulicasdeha 161120134103
Mquinashidrulicasdeha 161120134103Mquinashidrulicasdeha 161120134103
Mquinashidrulicasdeha 161120134103abner giroto

Exercício de bomba e sistema de recalque
Exercício de bomba e sistema de recalqueExercício de bomba e sistema de recalque
Exercício de bomba e sistema de recalqueNatalia Ferreira

aula-bombas.pdf
aula-bombas.pdfaula-bombas.pdf
aula-bombas.pdfAnny81834

Aula 8 Hidraulica Bomas Rotativas Industriais
Aula 8 Hidraulica Bomas Rotativas IndustriaisAula 8 Hidraulica Bomas Rotativas Industriais
Aula 8 Hidraulica Bomas Rotativas IndustriaisJoão Vitor Santos Silva

Experiencia 4 hidraulica
Experiencia 4 hidraulicaExperiencia 4 hidraulica
Experiencia 4 hidraulicaJoe Agassi

Prévia - Apostila Hidráulica Partners Treinamentos - Resumida
Prévia - Apostila Hidráulica  Partners Treinamentos - ResumidaPrévia - Apostila Hidráulica  Partners Treinamentos - Resumida
Prévia - Apostila Hidráulica Partners Treinamentos - ResumidaPartners Treinamentos

Desenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.pptDesenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.pptEngenheiroBenevides

Manual de Conservação e Reúso de Água na Agroindústria Parte 3
Manual de Conservação e Reúso de Água na Agroindústria Parte 3Manual de Conservação e Reúso de Água na Agroindústria Parte 3
Manual de Conservação e Reúso de Água na Agroindústria Parte 3Marcio Nascimento


Semelhante a Ch 5 (20)

Carneiro hidraulico
Carneiro hidraulicoCarneiro hidraulico
Carneiro hidraulico

Carneiro hidraulico
Carneiro hidraulicoCarneiro hidraulico
Carneiro hidraulico

Carneiro hidraulico
Carneiro hidraulicoCarneiro hidraulico
Carneiro hidraulico

Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdf
Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdfAula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdf
Aula 4 - Sistemas de Esgotamento Sanitário - Parte 2.pdf

Bombas e Máquinas Hidráulicas
Bombas e Máquinas HidráulicasBombas e Máquinas Hidráulicas
Bombas e Máquinas Hidráulicas

Mquinashidrulicasdeha 161120134103
Mquinashidrulicasdeha 161120134103Mquinashidrulicasdeha 161120134103
Mquinashidrulicasdeha 161120134103

Exercício de bomba e sistema de recalque
Exercício de bomba e sistema de recalqueExercício de bomba e sistema de recalque
Exercício de bomba e sistema de recalque

aula-bombas.pdf
aula-bombas.pdfaula-bombas.pdf
aula-bombas.pdf

Aula 8 Hidraulica Bomas Rotativas Industriais
Aula 8 Hidraulica Bomas Rotativas IndustriaisAula 8 Hidraulica Bomas Rotativas Industriais
Aula 8 Hidraulica Bomas Rotativas Industriais

Manual de-hidrc3a1ulica-bc3a1sica-ifba
Manual de-hidrc3a1ulica-bc3a1sica-ifbaManual de-hidrc3a1ulica-bc3a1sica-ifba
Manual de-hidrc3a1ulica-bc3a1sica-ifba

Experiencia 4 hidraulica
Experiencia 4 hidraulicaExperiencia 4 hidraulica
Experiencia 4 hidraulica

Atps 2014 sid
Atps 2014 sidAtps 2014 sid
Atps 2014 sid

Prévia - Apostila Hidráulica Partners Treinamentos - Resumida
Prévia - Apostila Hidráulica  Partners Treinamentos - ResumidaPrévia - Apostila Hidráulica  Partners Treinamentos - Resumida
Prévia - Apostila Hidráulica Partners Treinamentos - Resumida

Quinta aula de_complemento
Quinta aula de_complementoQuinta aula de_complemento
Quinta aula de_complemento

Moto Bomba CabeçA De Rego 3ºC
Moto Bomba CabeçA De Rego 3ºCMoto Bomba CabeçA De Rego 3ºC
Moto Bomba CabeçA De Rego 3ºC

Moto Bomba Cabeça De Rego 3º C
Moto Bomba  Cabeça De Rego 3º CMoto Bomba  Cabeça De Rego 3º C
Moto Bomba Cabeça De Rego 3º C

Desenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.pptDesenho de Instalacoes Hidraulicas.ppt
Desenho de Instalacoes Hidraulicas.ppt

Licao 30
Licao 30Licao 30
Licao 30

Manual de Conservação e Reúso de Água na Agroindústria Parte 3
Manual de Conservação e Reúso de Água na Agroindústria Parte 3Manual de Conservação e Reúso de Água na Agroindústria Parte 3
Manual de Conservação e Reúso de Água na Agroindústria Parte 3

Hidrometria
HidrometriaHidrometria
Hidrometria


Último

NR10 - Treinamento LOTO - 2023.pp tx
NR10 - Treinamento LOTO - 2023.pp     txNR10 - Treinamento LOTO - 2023.pp     tx
NR10 - Treinamento LOTO - 2023.pp txrafaelacushman21

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxFlvioDadinhoNNhamizi

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptxVagner Soares da Costa

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMdiminutcasamentos

Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06AndressaTenreiro

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptxVagner Soares da Costa

apresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaapresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaWilliamCruz402522


Último (7)

NR10 - Treinamento LOTO - 2023.pp tx
NR10 - Treinamento LOTO - 2023.pp     txNR10 - Treinamento LOTO - 2023.pp     tx
NR10 - Treinamento LOTO - 2023.pp tx

TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docxTRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx
TRABALHO INSTALACAO ELETRICA EM EDIFICIO FINAL.docx

10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx
10 - RELOGIO COMPARADOR - OPERAÇÃO E LEITURA.pptx

Apresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPMApresentação Manutenção Total Produtiva - TPM
Apresentação Manutenção Total Produtiva - TPM

Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06Lista de presença treinamento de EPI NR-06
Lista de presença treinamento de EPI NR-06

07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx
07 - MICRÔMETRO EXTERNO SISTEMA MÉTRICO.pptx

apresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aulaapresentação de Bancos de Capacitores aula
apresentação de Bancos de Capacitores aula


Ch 5

  • 1. 1 ! " AULA PRÁTICA – 9 CARNEIRO HIDRÁULICO I - INTRODUÇÃO → O carneiro hidráulico, também chamado bomba de aríete hidráulico, balão de ar, burrinho, etc., foi inventado em 1796 pelo cientista francês Jacques E. Montgolfier. → Trata-se de um aparelho muito simples e de grande utilidade para o abastecimento de água nas fazendas, podendo ser definido como uma máquina de elevação de água com energia própria. → Uma vez instalado, este aparelho trabalha dia e noite (24 h / dia). → O aparelho é instalado em nível inferior ao do manancial. → A água que chega ao carneiro hidráulico inicialmente sai por uma válvula de descarga, até o momento em que é atingida uma certa velocidade elevada. → No momento em que atinge uma velocidade elevada, a válvula de descarga fecha-se repentinamente (“Golpe de Aríete”), ocasionando uma sobrepressão que possibilita, automaticamente, a elevação de uma parcela de água que nele penetra a uma altura superior à aquela de onde a água proveio, sem necessitar do auxílio de qualquer força motriz externa, bastando para isso que se tenha uma pequena queda hidráulica. 1) VANTAGENS → Além de ser uma máquina simples, robusta e barata (±±±± R$ 300,00), funciona ao mesmo tempo aproveitando a queda d’água e elevando uma fração desta; → Apresenta rendimento ( R ) relativamente elevado, podendo variar, na maioria dos casos, de 50 % a 80 % ; → Os gastos com manunteção são praticamente desprezíveis; → Trabalha dia e noite ( 24h / dia ), sem qualquer energia externa, exceto a da própria queda d’água.
  • 2. 2 2) PARÂMETROS À SE CONSIDERAR NA INSTALAÇÃO: Esses parâmetros, muitas das vezes podem se tornar fatores limitantes. → Necessidade da existência de queda d’água; → Deve ser utilizado com água limpa, pois a água a ser recalcada é parte da água de acionamento; → Eleva somente parte da água de acionamento. II - CONSTITUIÇÃO, INSTALAÇÃO E FUNCIONAMENTO DE UM CARNEIRO HIDRÁULICO Uma instalação de bombeamento com carneiro hidráulico CONSTITUI-SE, basicamente, de: 1- Fonte ou manancial d’água, que pode ser um córrego, canal, etc. desde que o mesmo permita uma queda até o local de assentamento do carneiro; 2- Tubulação de adução ou alimentação, a qual desempenha a função de conduzir a água da fonte à entrada do carneiro; 3- Carneiro Hidráulico; 4- Tubulação de recalque ou de saída, que conduz a água energizada pelo carneiro até o reservatório superior; 5- Reservatório ou caixa onde será armazenada a água conduzida pela tubulação de recalque.
  • 3. 3 Fonte de Alimentação Reservatório h H P.R. a p c e r v o LEGENDA h – Altura de queda H – Altura Total de Recalque c – Campânula v – Válvula de escapamento a – Tubulação de adução r – Tubulação de recalque e – Válvula de admissão p – Parafuso (reposição de ar) o – Orifício de entrada de ar Campânula de ar Válvula de admissão ( e ) Válvula de escape ( v )
  • 4. 4 1) CUIDADOS NA INSTALAÇÃO DO CARNEIRO HIDRÁULICO: → Deve-se instalar o Carneiro Hidráulico em base firme (alvenaria) e nivelada; → Admite-se: 1,5 m < h < 9 m , sendo condições ótimas: 2,0 m < h < 5 m; → 5 h < Comprimento do tubo de alimentação < 10 h. Se for superado este valor, utlilizar um tubo de maior diâmetro que o recomendado pelo fabricante; → O tubo de Alimentação deve: - Ser o mais reto possível; - Estar sempre abaixo da Linha piezométrica; - Possuir ralo de entrada; - Ter um registro próximo ao Carneiro Hidráulico; - Usar de preferência tubos metálicos (maior Golpe de Aríete). → Tubo de Recalque: - Deve ser o mais curto possível; - Deve ser colocado em posição ascendente até o reservatório. → Deve-se, periodicamente, permitir a entrada de ar na campânula. III - PARÂMETROS PARA A ESCOLHA DO CARNEIRO HIDRÁULICO: → A descarga (vazão) fornecida pelo carneiro hidráulico depende da vazão de acionamento e também da altura de queda; → A altura H a que se pretende elevar a água influi igualmente sobre o valor do rendimento do carneiro; → A capacidade do carneiro hidráulico, isto é, a vazão (descarga) recalcada q, é calculada pela equação: Q.h.R = q.H (Equação Geral) portanto: R.Q.h q = ---------- H
  • 5. 5 onde: q → vazão recalcada ( litros / min.) R → rendimento do carneiro hidráulico ( Tabela-1). Q → vazão de alimentação ( litros / min.) h → Altura de queda ( metros ) H → Altura Total de recalque (Desnível + Perda de Carga) ( metros ) → O Rendimento Hidráulico do Carneiro ( R ) varia segundo a relação entre a ALTURA DE QUEDA e a ALTURA TOTAL DE RECALQUE (Desnível + Perda de Carga) → A Tabela 1 apresenta valores médios de rendimento hidráulico para diferentes relações de h / H: TABELA 1: Rendimento hidráulico do carneiro em função da relação entre a altura de queda ( h ) e a altura total de recalque ( H ) Relação h / H Rendimento ( % ) 1 : 2 80 1 : 3 75 1 : 4 70 1 : 5 65 1 : 6 60 1 : 7 55 1 : 8 50 → A escolha do carneiro (Tabela 2) deve ser feita em função da Vazão de Alimentação e altura de queda. TABELA 2: Tamanhos usuais de carneiro hidráulico e suas principais características N°°°° Vazão de alimentação ( litros / minuto) Tubo de entrada ou alimentação (polegada) Tubo de saída ou recalque (polegada) Altura de Queda (metros) 3 7 a 15 1” 1/2” 2,5 a 4 4 11 a 26 1 1/4” 1/2” 3 a 5 5 22 a 45 2” 3/4” 4 a 6 6 70 a 120 3” 1 1/4” 5 a 7
  • 6. 6 → Para a determinação da ALTURA TOTAL DE RECALQUE (Desnível + Perda de Carga), a PERDA DE CARGA deve ser calculada pela Equação Universal ou Equação de Flamant (equações vistas em aula teórica) ou de maneira prática utilizando-se da Tabela 3. TABELA 3 Perda de carga (hf) em metros, calculada pela equação de Flamant, para 100 metros de tubulação de PVC rígido para vazões de até 72 litros/min e diâmetros dos tubos variando de 1/2” a 2” Q (l/min) 1/2" 3/4" 1" 1 1/2" Q (l/min) 1" 1 1/2" 2" 1 0,36 37 11,36 1,57 2 1,22 38 11,94 1,65 3 2,49 39 12,54 1,73 4 4,12 40 13,15 1,82 5 6,09 41 13,77 1,90 6 8,37 42 14,41 1,99 7 10,97 43 15,07 2,08 8 13,85 44 15,73 2,17 9 17,02 3,24 45 16,41 2,27 10 20,47 3,95 46 17,10 2,36 11 24,18 4,73 47 17,81 2,46 12 28,16 5,57 48 18,53 2,56 13 32,40 6,47 49 19,26 2,66 14 36,88 7,44 50 20,00 2,77 15 41,62 8,47 51 20,76 2,87 16 9,56 2,35 52 21,53 2,98 17 10,72 2,63 53 22,32 3,09 18 11,93 2,93 54 23,12 3,20 19 13,21 3,24 55 23,93 3,31 20 14,54 3,57 56 24,75 3,42 21 15,94 3,92 57 25,59 3,54 22 17,40 4,27 58 26,44 3,66 23 18,91 4,65 59 27,31 3,78 24 20,49 5,03 60 28,18 3,90 25 22,12 5,43 61 4,02 0,99 26 23,82 5,85 62 4,14 1,02 27 25,57 6,28 63 4,27 1,05 28 27,38 6,73 64 4,40 1,08 29 29,25 7,18 65 4,53 1,11 30 31,17 7,66 66 4,66 1,14 31 33,15 8,14 67 4,79 1,18 32 35,19 8,81 68 4,93 1,21 33 37,29 9,16 69 5,07 1,24 34 39,44 9,69 70 5,21 1,28 35 10,23 1,41 71 5,35 1,31 36 10,79 1,49 72 5,49 1,35 OBS: Velocidade do escoamento entre 0,5 e 2 m/s.
  • 7. 7 Exercício: Determinação do Tamanho do Carneiro Hidráulico (Escolha do Carneiro). 1 - Para o fornecimento de água às diversas atividades agrícolas de uma fazenda, foi construída uma caixa d’água com capacidade de 6 m3 , a qual deve ser abastecida diariamente. Próximo a este reservatório, com cota 6 m abaixo, existe uma fonte de água com vazão contínua de 0,5 L/s (30 L/min). que permite uma queda de 3 m. Determinar o tamanho do carneiro hidráulico a ser utilizado para elevação e abastecimento de água até a caixa d’água. De acordo com os dados existentes, tem-se: • altura de queda (h) = 3 m • volume a ser recalcado diariamente é de 6 m 3 , então a vazão mínima será de: q = 6000 litros minutos litros / minuto 24 60 4 2 . ,≅ Utilizando um tubo de 1/2” de PVC, pela Tabela 3, a perda de carga (hf) será de : m3m75. 100 4,12 hf == A altura total de recalque (H) será: H = desnível + perda de carga → H = 6 m + 3 m + 3 m = 12 m - relação h/H = 3/12 = 1/4 → pela Tabela 1 → rendimento é igual 70% - utilizando a equação : .qH=R.Q.h tem-se: 70,03 min/2,412 m Lm Rh qH Q == Q = 24 L/min ou seja, a vazão para abastecimento do carneiro deve ser de, no mínimo, Q = 24 L/min. Esta vazão é menor que a disponível (30 L/min). A escolha do carneiro, neste caso, será em função da vazão de alimentação (Q). Pela Tabela 2, o carneiro indicado é o de Número 4, com tubulação de adução de 1 1/4” e tubulação de recalque de 1/2”.
  • 8. 8 2 - Considerando os dados do problema anterior (em parte), e, desejando utilizar toda a vazão disponível (30 L/min) , determinar o tamanho do carneiro e calcular a vazão recalcada. • altura de queda (h) = 3 m • altura total de recalque (H) = 12 m • rendimento (Tabela 1) para h / H = 1 / 4 → R = 70 % • Vazão de acionamento (Q) = 30 L / min Pela equação .qH=R.Q.h , tem-se : min/25,5 12 70,03min/30 L m mL H RhQ q === - Portanto, dos 30 L / min do manancial, 5,25 L / min são elevados até o reservatório, e os restantes 24,75 L / min são gastos no trabalho motor de elevação. - O tamanho do carneiro hidráulico é dado em função da vazão Q = 30 L / min, e, pela Tabela 2, o carneiro indicado é o de Número 5, o qual deve possuir uma tubulação de adução de 2 “ e a tubulação de recalque de 3/4 “ .
