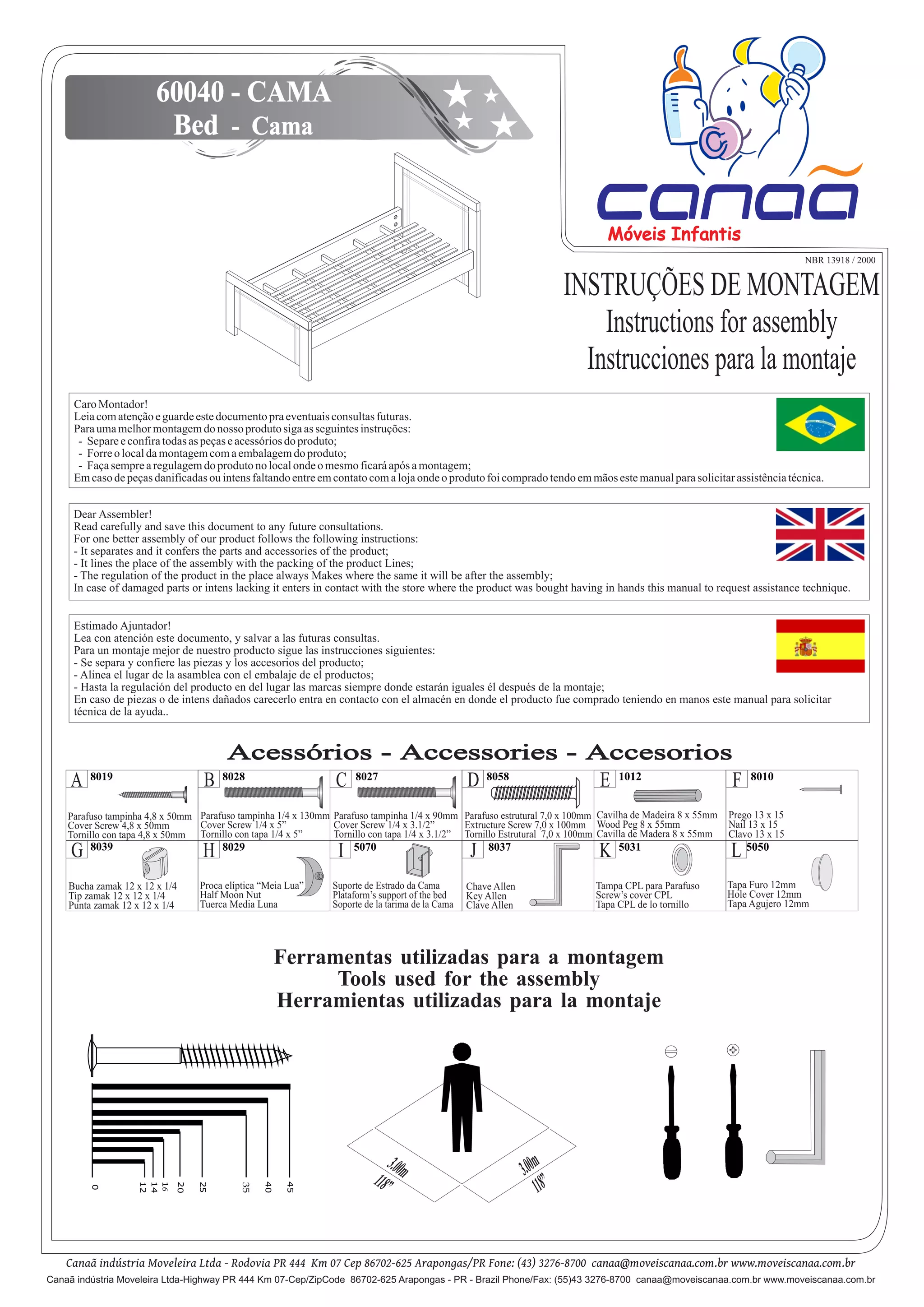

1. 60040 - CAMA
Bed - Cama
Móveis Infantis
NBR 13918 / 2000
INSTRUÇÕES DE MONTAGEM
Instructions for assembly
Instrucciones para la montaje
Caro Montador!
Leia com atenção e guarde este documento pra eventuais consultas futuras.
Para uma melhor montagem do nosso produto siga as seguintes instruções:
- Separe e confira todas as peças e acessórios do produto;
- Forre o local da montagem com a embalagem do produto;
- Faça sempre a regulagem do produto no local onde o mesmo ficará após a montagem;
Em caso de peças danificadas ou intens faltando entre em contato com a loja onde o produto foi comprado tendo em mãos este manual para solicitar assistência técnica.
Dear Assembler!
Read carefully and save this document to any future consultations.
For one better assembly of our product follows the following instructions:
- It separates and it confers the parts and accessories of the product;
- It lines the place of the assembly with the packing of the product Lines;
- The regulation of the product in the place always Makes where the same it will be after the assembly;
In case of damaged parts or intens lacking it enters in contact with the store where the product was bought having in hands this manual to request assistance technique.
Estimado Ajuntador!
Lea con atención este documento, y salvar a las futuras consultas.
Para un montaje mejor de nuestro producto sigue las instrucciones siguientes:
- Se separa y confiere las piezas y los accesorios del producto;
- Alinea el lugar de la asamblea con el embalaje de el productos;
- Hasta la regulación del producto en del lugar las marcas siempre donde estarán iguales él después de la montaje;
En caso de piezas o de intens dañados carecerlo entra en contacto con el almacén en donde el producto fue comprado teniendo en manos este manual para solicitar
técnica de la ayuda..
Acessórios - Accessories - Accesorios
A 8019
B 8028
C 8027 D 8058 E 1012 F 8010
Parafuso tampinha 4,8 x 50mm Parafuso tampinha 1/4 x 130mm Parafuso tampinha 1/4 x 90mm Parafuso estrutural 7,0 x 100mm Cavilha de Madeira 8 x 55mm Prego 13 x 15
Cover Screw 4,8 x 50mm Cover Screw 1/4 x 5” Cover Screw 1/4 x 3.1/2” Extructure Screw 7,0 x 100mm Wood Peg 8 x 55mm Nail 13 x 15
Tornillo con tapa 4,8 x 50mm Tornillo con tapa 1/4 x 5” Tornillo con tapa 1/4 x 3.1/2” Tornillo Estrutural 7,0 x 100mm Cavilla de Madera 8 x 55mm Clavo 13 x 15
G 8039
H 8029
I 5070
J 8037
K 5031
L 5050
Bucha zamak 12 x 12 x 1/4 Proca elíptica “Meia Lua” Suporte de Estrado da Cama Chave Allen Tampa CPL para Parafuso Tapa Furo 12mm
Tip zamak 12 x 12 x 1/4 Half Moon Nut Plataform’s support of the bed Key Allen Screw’s cover CPL Hole Cover 12mm
Punta zamak 12 x 12 x 1/4 Tuerca Media Luna Soporte de la tarima de la Cama Clave Allen Tapa CPL de lo tornillo Tapa Agujero 12mm
Ferramentas utilizadas para a montagem
Tools used for the assembly
Herramientas utilizadas para la montaje
3.00 3.00m
118” m
118”
6
Canaã indústria Moveleira Ltda - Rodovia PR 444 Km 07 Cep 86702-625 Arapongas/PR Fone: (43) 3276-8700 canaa@moveiscanaa.com.br www.moveiscanaa.com.br
Canaã indústria Moveleira Ltda-Highway PR 444 Km 07-Cep/ZipCode 86702-625 Arapongas - PR - Brazil Phone/Fax: (55)43 3276-8700 canaa@moveiscanaa.com.br www.moveiscanaa.com.br

2. LEGENDA DAS PEÇAS - LEGENDS OF PARTS - LEYENDA DE PIEZAS
COD... REF. DESCRIÇÃO - DESCRIPTION - DESCRIPCIÓN QT.
6004001 01 Vista da Cebedeira/Peseira - Frame HeadBoard/Foot - Marco de la Cabecera/Pie 02
6004002 02 Pé Esquerdo da Cabeceira - Left Foot of the headboard - Pié Isquierdo de la Cabecera 01
6004003 03 Pé Menor Esquerdo - Left Foot Small - Pié Isquierdo Menor 01
6004004 04 Cabeceira - Headboard - Cabecera 01
6004005 05 Peseira - Foot - Pié 01
6004006 06 Barras - Bar - Barras 02
6004007 07 Pé Direito da Cabeceira - Right Foot of the Headborad - Pié Derecho de la Cabecera 01
6004008 08 Pé Menor Direito - Right Foot Small - Pié Derecho Menor 01
1020 10 Travessa do Estrado - Bar Wood of Plataform Bed - Barra de la Tarima 05
1021 11 Ripas do Estrado - Lath of the plataform Bed - Taba Delgada de la Tarima 08
6004098 Kit Acessórios - Accessories Kit - Kit Accessorios 01
Atenção!
- Encaixe as travessas do estrado nas barras inferiores e pregue as ripas.
- Em seguida, monte a estrutura do móvel apertando bem todos os parafusos.
Attention!
- Set the bedframe´s piece at the inferior bar and nails the laths;
- After that, mount the structure of the bed, pressing well all the screws.
Atención!
- Fije lo listón de la tarima en las barras inferiores y clava los listones;
- Después, monte la estructura de la cama, pressionando bien todos los tornillos.
B +K
G
E 01 B +K
02
E G
D+K 04
H
I
F H 07
I F
F F
F F
F F
I F F
F F F
B +K I 06 F
F F F
F F F
F F F
I F F F
F F D+K
G H F F F
F F
H F F
F F A+K
C+K E 01 B +K F
F
C+K F 06 A+K
D+K 03
11 10 A+K
05 E
G
C+K
C+K
08
D+K
