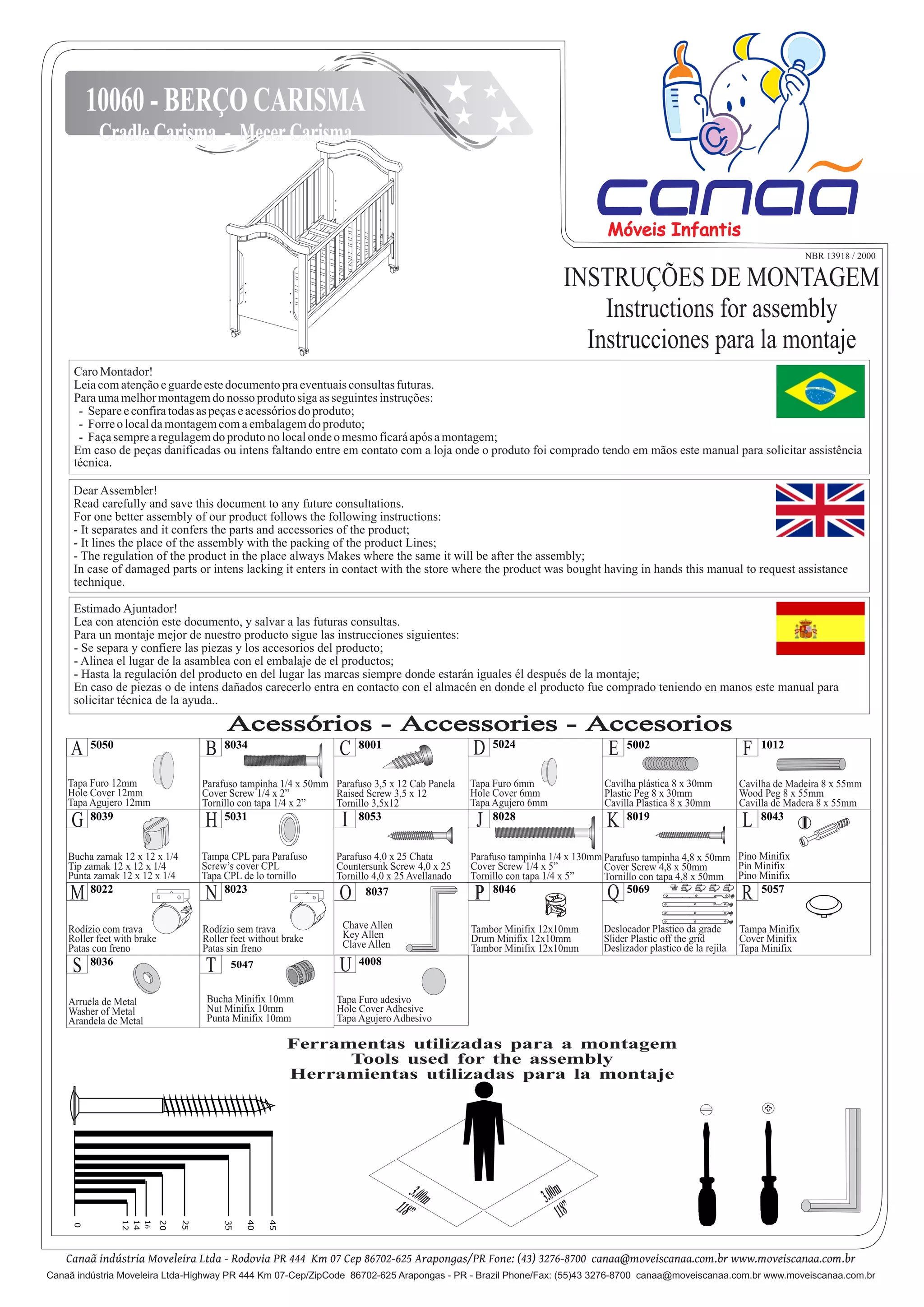

1. 10060 - BERÇO CARISMA
Cradle Carisma - Mecer Carisma
Móveis Infantis
NBR 13918 / 2000
INSTRUÇÕES DE MONTAGEM
Instructions for assembly
Instrucciones para la montaje
Caro Montador!
Leia com atenção e guarde este documento pra eventuais consultas futuras.
Para uma melhor montagem do nosso produto siga as seguintes instruções:
- Separe e confira todas as peças e acessórios do produto;
- Forre o local da montagem com a embalagem do produto;
- Faça sempre a regulagem do produto no local onde o mesmo ficará após a montagem;
Em caso de peças danificadas ou intens faltando entre em contato com a loja onde o produto foi comprado tendo em mãos este manual para solicitar assistência
técnica.
Dear Assembler!
Read carefully and save this document to any future consultations.
For one better assembly of our product follows the following instructions:
- It separates and it confers the parts and accessories of the product;
- It lines the place of the assembly with the packing of the product Lines;
- The regulation of the product in the place always Makes where the same it will be after the assembly;
In case of damaged parts or intens lacking it enters in contact with the store where the product was bought having in hands this manual to request assistance
technique.
Estimado Ajuntador!
Lea con atención este documento, y salvar a las futuras consultas.
Para un montaje mejor de nuestro producto sigue las instrucciones siguientes:
- Se separa y confiere las piezas y los accesorios del producto;
- Alinea el lugar de la asamblea con el embalaje de el productos;
- Hasta la regulación del producto en del lugar las marcas siempre donde estarán iguales él después de la montaje;
En caso de piezas o de intens dañados carecerlo entra en contacto con el almacén en donde el producto fue comprado teniendo en manos este manual para
solicitar técnica de la ayuda..
Acessórios - Accessories - Accesorios
A 5050
B 8034
C 8001 D 5024 E 5002 F 1012
Tapa Furo 12mm Parafuso tampinha 1/4 x 50mm Parafuso 3,5 x 12 Cab Panela Tapa Furo 6mm Cavilha plástica 8 x 30mm Cavilha de Madeira 8 x 55mm
Hole Cover 12mm Cover Screw 1/4 x 2” Raised Screw 3,5 x 12 Hole Cover 6mm Plastic Peg 8 x 30mm Wood Peg 8 x 55mm
Tapa Agujero 12mm Tornillo con tapa 1/4 x 2” Tornillo 3,5x12 Tapa Agujero 6mm Cavilla Plastica 8 x 30mm Cavilla de Madera 8 x 55mm
G 8039
H 5031
I 8053
J 8028
K 8019
L 8043
Bucha zamak 12 x 12 x 1/4 Tampa CPL para Parafuso Parafuso 4,0 x 25 Chata Parafuso tampinha 1/4 x 130mm Parafuso tampinha 4,8 x 50mm Pino Minifix
Tip zamak 12 x 12 x 1/4 Screw’s cover CPL Countersunk Screw 4,0 x 25 Cover Screw 1/4 x 5” Cover Screw 4,8 x 50mm Pin Minifix
Punta zamak 12 x 12 x 1/4 Tapa CPL de lo tornillo Tornillo 4,0 x 25 Avellanado Tornillo con tapa 1/4 x 5” Tornillo con tapa 4,8 x 50mm Pino Minifix
M 8022 N 8023
O 8037 P 8046
Q 5069
R 5057
Rodízio com trava Rodízio sem trava Chave Allen Tambor Minifix 12x10mm Deslocador Plastico da grade Tampa Minifix
Roller feet with brake Roller feet without brake Key Allen Drum Minifix 12x10mm Slider Plastic off the grid Cover Minifix
Patas con freno Patas sin freno Clave Allen Tambor Minifix 12x10mm Deslizador plastico de la rejila Tapa Minifix
S 8036
T 5047 U 4008
Arruela de Metal Bucha Minifix 10mm Tapa Furo adesivo
Washer of Metal Nut Minifix 10mm Hole Cover Adhesive
Arandela de Metal Punta Minifix 10mm Tapa Agujero Adhesivo
Ferramentas utilizadas para a montagem
Tools used for the assembly
Herramientas utilizadas para la montaje
3.00 3.00m
118” m 118”
6
Canaã indústria Moveleira Ltda - Rodovia PR 444 Km 07 Cep 86702-625 Arapongas/PR Fone: (43) 3276-8700 canaa@moveiscanaa.com.br www.moveiscanaa.com.br
Canaã indústria Moveleira Ltda-Highway PR 444 Km 07-Cep/ZipCode 86702-625 Arapongas - PR - Brazil Phone/Fax: (55)43 3276-8700 canaa@moveiscanaa.com.br www.moveiscanaa.com.br

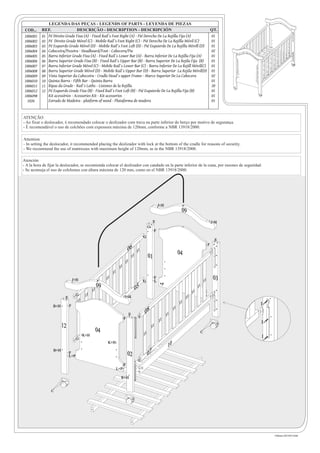

2. LEGENDA DAS PEÇAS - LEGENDS OF PARTS - LEYENDA DE PIEZAS
COD... REF. DESCRIÇÃO - DESCRIPTION - DESCRIPCIÓN QT.
1006001 01 Pé Direito Grade Fixa (A) - Fixed Rail´s Foot Right (A) - Pié Derecho De La Rejilla Fija (A) 01
1006002 02 Pé Direito Grade Móvel (C) - Mobile Rail´s Foot Right (C) - Pié Derecho De La Rejilla Móvil (C) 01
1006003 03 Pé Esquerdo Grade Móvel (D) - Mobile Rail´s Foot Left (D) - Pié Esquierdo De La Rejilla Móvill (D) 01
1006004 04 Cabeceira/Pezeira - Headboard/Foot - Cabecera/Pie 02
1006005 05 Barra Inferior Grade Fixa (A) - Fixed Rail´s Lower Bar (A) - Barra Inferior De La Rejilla Fija (A) 01
1006006 06 Barra Superior Grade Fixa (B) - Fixed Rail´s Upper Bar (B) - Barra Superior De La Rejila Fija (B) 01
1006007 07 Barra Inferior Grade Móvel (C) - Mobile Rail´s Lower Bar (C) - Barra Inferior De La Rejill Móvil(C) 01
1006008 08 Barra Superior Grade Móvel (D) - Mobile Rail´s Upper Bar (D) - Barra Superior La Rejila Móvil(D) 01
1006009 09 Vista Superior da Cabeceira - Cradle Head´s upper Frame - Marco Superior De La Cabecera 02
1006010 10 Quinta Barra - Fifth Bar - Quinta Barra 01
1006011 11 Ripas da Grade - Rail´s Laths - Listones de la Rejilla 20
1006012 12 Pé Esquerdo Grade Fixa (B) - Fixed Rail´s Foot Left (B) - Pié Esquierdo De La Rejilla Fija (B) 01
1006098 Kit acessórios - Acessories Kit - Kit acessorios 01
1026 Estrado de Madeira - platform of wood - Plataforma de madera 01
ATENÇÃO
- Ao fixar o deslocador, é recomendado colocar o deslizador com trava na parte inferior do berço por motivo de segurança.
- É recomendável o uso de colchões com expessura máxima de 120mm, conforme a NBR 13918/2000.
Attention
- In setting the deslocador, it recommended placing the deslizador with lock at the bottom of the cradle for reasons of security.
- We recommend the use of mattresses with maximum height of 120mm, as in the NBR 13918/2000.
Atención
- A la hora de fijar la deslocador, se recomienda colocar el deslizador con candado en la parte inferior de la cuna, por razones de seguridad.
- Se aconseja el uso de colchones con altura máxima de 120 mm, como en el NBR 13918/2000.
J+H
09
E J+H
G
F
G
E
F
06 11 04
11 01
11
11
11
J+H 11 F 03
G L 11
09 P
11 05 11
G 11
E 11 J+H 11
11 11
B+H F I
11
E 08 11
F
11 I
12 11
04 C
K+H 11 I
G
K+H
10
B+H
F
L+P 02 07
F
L+P E
K+H
C
