- 1. BOMBAS HIDRÁULICAS GRADUAÇÃO EMENGENHARIA MECÂNICA DISCIPLINA DE INTRODUÇÃO A ENGENHARIA
- 2. RESUMO Introdução a hidrostática; Bombashidráulicas; O que é! Funcionamento; Tipos; Dimensionamento; Aplicações; Video

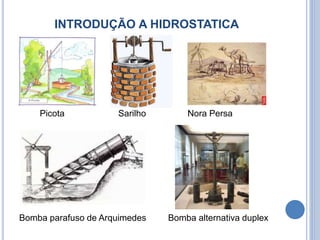

- 3. INTRODUÇÃO A HIDROSTATICA PicotaSarilho Nora Persa Bomba parafuso de Arquimedes Bomba alternativa duplex

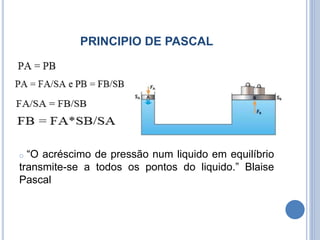

- 4. PRINCIPIO DE PASCAL o“O acréscimo de pressão num liquido em equilíbrio transmite-se a todos os pontos do liquido.” Blaise Pascal

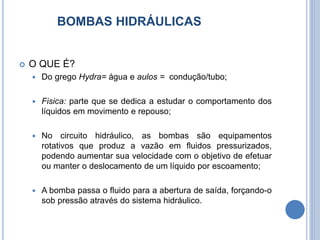

- 5. BOMBAS HIDRÁULICAS OQUE É? Do grego Hydra= água e aulos = condução/tubo; Fisica: parte que se dedica a estudar o comportamento dos líquidos em movimento e repouso; No circuito hidráulico, as bombas são equipamentos rotativos que produz a vazão em fluidos pressurizados, podendo aumentar sua velocidade com o objetivo de efetuar ou manter o deslocamento de um líquido por escoamento; A bomba passa o fluido para a abertura de saída, forçando-o sob pressão através do sistema hidráulico.

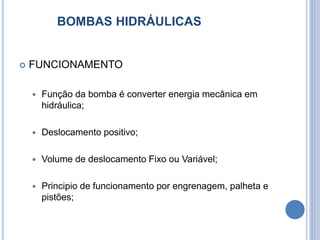

- 6. BOMBAS HIDRÁULICAS FUNCIONAMENTO Função da bomba é converter energia mecânica em hidráulica; Deslocamento positivo; Volume de deslocamento Fixo ou Variável; Principio de funcionamento por engrenagem, palheta e pistões;

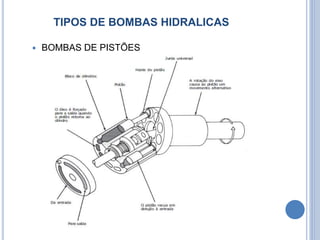

- 7. TIPOS DE BOMBASHIDRALICAS BOMBAS DE PISTÕES

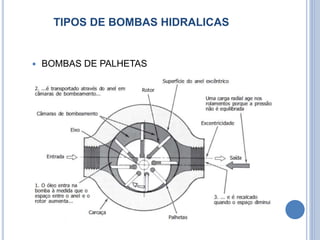

- 8. TIPOS DE BOMBASHIDRALICAS BOMBAS DE PALHETAS

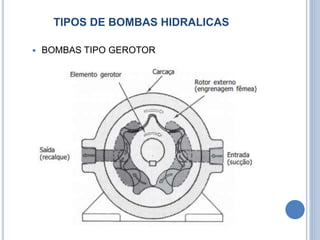

- 9. TIPOS DE BOMBASHIDRALICAS BOMBAS TIPO GEROTOR

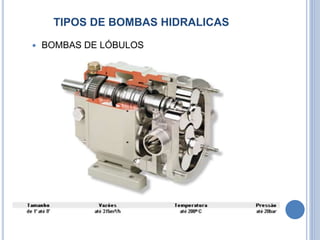

- 10. TIPOS DE BOMBASHIDRALICAS BOMBAS DE LÓBULOS

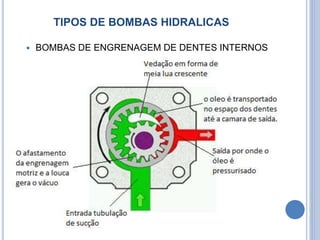

- 11. TIPOS DE BOMBASHIDRALICAS BOMBAS DE ENGRENAGEM DE DENTES INTERNOS

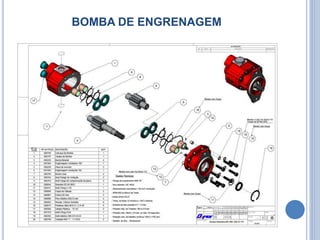

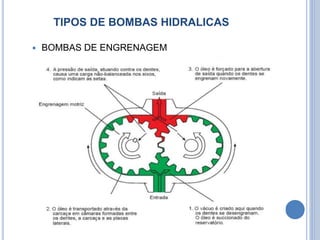

- 12. TIPOS DE BOMBASHIDRALICAS BOMBAS DE ENGRENAGEM

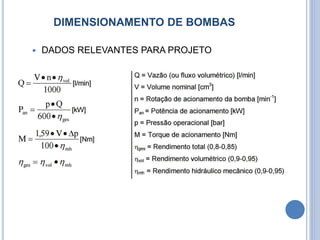

- 13. DIMENSIONAMENTO DE BOMBAS DADOS RELEVANTES PARA PROJETO
- 14. Fórmulas Principais FórmulasAuxiliares Vazão Q = Des x n x hvol Des = Q x 1000 n = Q x 1000 1000 n x hvol Des x hvol Potência Consumida Nhp= P x Q P = NHp x 441,6 x ht Q = NHp x 441,6 x ht 441,6 x ht Q P Potência Consumida Nkw= P x Q P = N Kw x 600 x ht Q = NKw x 600 x ht 600 x ht Q P Potência Consumida Ncv= T x n T = NCV x 716,2 n = NCV x 716,2 716,2 n T Torque Consumido T = P x (Des/100) P = T x 2 x pi x hm Des = Tx2x pi x hm x100 2 x pi x hm (Des/100) P Eficiência Total ht = hm x hv hv = ht hm = ht hm hv

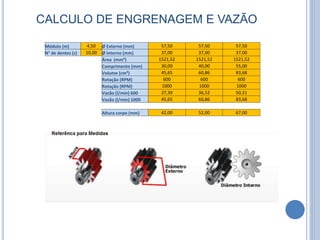

- 15. CALCULO DE ENGRENAGEME VAZÃO Módulo (m) 4,50 Ø Externo (mm) 57,50 57,50 57,50 N° de dentes (z) 10,00 Ø Interno (mm) 37,00 37,00 37,00 Área (mm²) 1521,52 1521,52 1521,52 Comprimento (mm) 30,00 40,00 55,00 Volume (cm³) 45,65 60,86 83,68 Rotação (RPM) 600 600 600 Rotação (RPM) 1000 1000 1000 Vazão (l/min) 600 27,39 36,52 50,21 Vazão (l/min) 1000 45,65 60,86 83,68 Altura corpo (mm) 42,00 52,00 67,00

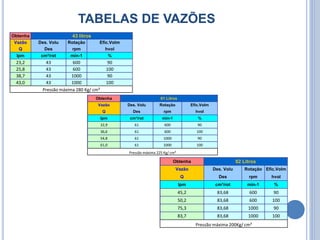

- 16. TABELAS DE VAZÕES Obtenha61 Litros Vazão Des. Volu Rotação Efic.Volm Q Des rpm hvol lpm cm³/rot min-1 % 32,9 61 600 90 36,6 61 600 100 54,8 61 1000 90 61,0 61 1000 100 Pressão máxima 225 Kg/ cm³ Obtenha 43 litros Vazão Des. Volu Rotação Efic.Volm Q Des rpm hvol lpm cm³/rot min-1 % 23,2 43 600 90 25,8 43 600 100 38,7 43 1000 90 43,0 43 1000 100 Pressão máxima 280 Kg/ cm³ Obtenha 82 Litros Vazão Des. Volu Rotação Efic.Volm Q Des rpm hvol lpm cm³/rot min-1 % 45,2 83,68 600 90 50,2 83,68 600 100 75,3 83,68 1000 90 83,7 83,68 1000 100 Pressão máxima 200Kg/ cm³
