BLOCO 1: EXPERIÊNCIA da UFAL
(sistema EUMETCast Américas)
Parte 4
LAPIS/UFAL

2. www.lapismet.com

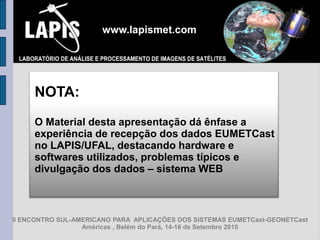

NOTA:
O Material desta apresentação dá ênfase a
experiência de recepção dos dados EUMETCast
no LAPIS/UFAL, destacando hardware e
softwares utilizados, problemas típicos e
divulgação dos dados – sistema WEB
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

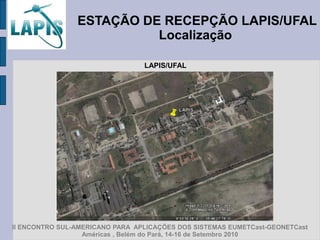

3. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Localização
LAPIS/UFAL
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

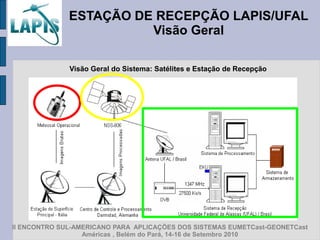

4. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Visão Geral
Visão Geral do Sistema: Satélites e Estação de Recepção
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

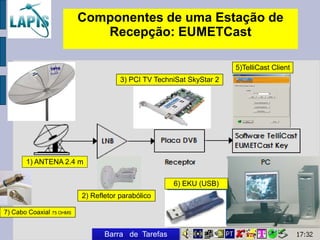

5. Componentes de uma Estação de
Recepção: EUMETCast
5)TelliCast Client
3) PCI TV TechniSat SkyStar 2
1) ANTENA 2.4 m
6) EKU (USB)
2) Refletor parabólico
7) Cabo Coaxial 75 OHMS
Barra de Tarefas

6. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL

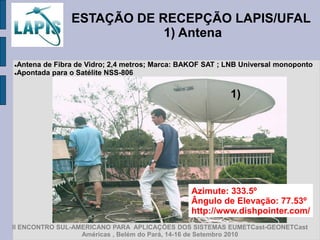

1) Antena
Antena de Fibra de Vidro; 2,4 metros; Marca: BAKOF SAT ; LNB Universal monoponto
Apontada para o Satélite NSS-806
1)
Azimute: 333.5º
Ângulo de Elevação: 77.53º
http://www.dishpointer.com/
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

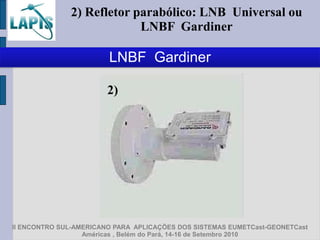

7. 2) Refletor parabólico: LNB Universal ou
LNBF Gardiner
LNBF Gardiner
2)
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

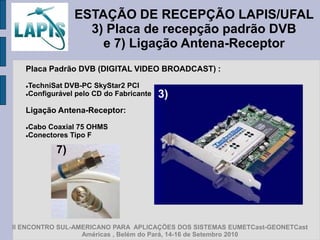

8. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
3) Placa de recepção padrão DVB
e 7) Ligação Antena-Receptor
Placa Padrão DVB (DIGITAL VIDEO BROADCAST) :
TechniSat DVB-PC SkyStar2 PCI
Configurável pelo CD do Fabricante 3)
Ligação Antena-Receptor:
Cabo Coaxial 75 OHMS
Conectores Tipo F
7)
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

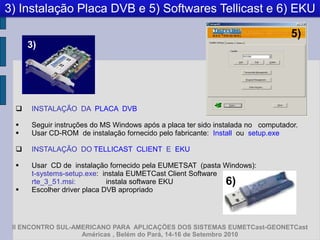

9. 3) Instalação Placa DVB e 5) Softwares Tellicast e 6) EKU
5)
3)
 INSTALAÇÃO DA PLACA DVB
 Seguir instruções do MS Windows após a placa ter sido instalada no computador.
 Usar CD-ROM de instalação fornecido pelo fabricante: Install ou setup.exe
 INSTALAÇÃO DO TELLICAST CLIENT E EKU
 Usar CD de instalação fornecido pela EUMETSAT (pasta Windows):
t-systems-setup.exe: instala EUMETCast Client Software
rte_3_51.msi: instala software EKU 6)
 Escolher driver placa DVB apropriado
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

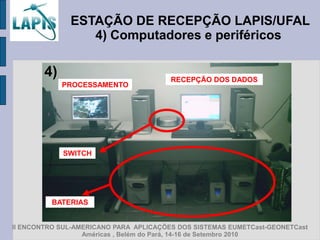

10. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
4) Computadores e periféricos
4) RECEPÇÃO DOS DADOS
PROCESSAMENTO
SWITCH
BATERIAS
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

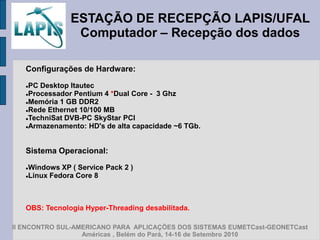

11. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Computador – Recepção dos dados
Configurações de Hardware:
PC Desktop Itautec
Processador Pentium 4 *Dual Core - 3 Ghz
Memória 1 GB DDR2
Rede Ethernet 10/100 MB
TechniSat DVB-PC SkyStar PCI
Armazenamento: HD's de alta capacidade ~6 TGb.
Sistema Operacional:
Windows XP ( Service Pack 2 )
Linux Fedora Core 8
OBS: Tecnologia Hyper-Threading desabilitada.
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

12. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Computador - Processamento
Configurações de Hardware:
PC Desktop Itautec
Processador Pentium 4 Dual Core - 3 Ghz
Memória 2 GB DDR2
Rede Ethernet 10/100 MB
HD 80 GB SATA
Placa de Video Gforce 5 para TV-out
Sistema Operacional:
Ubuntu LINUX
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

13. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Chave EKU – EUMETCast Key Unit
Chave de Controle de Acesso:
EKU usado para liberar os serviços
de dados e possibilitar armazenamento
em disco
Fornecido pela EUMETSAT.
URL:
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

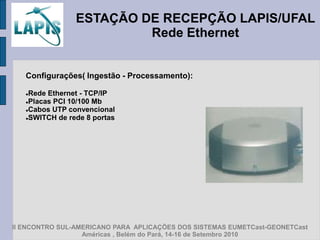

14. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Rede Ethernet
Configurações( Ingestão - Processamento):
Rede Ethernet - TCP/IP
Placas PCI 10/100 Mb
Cabos UTP convencional
SWITCH de rede 8 portas
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

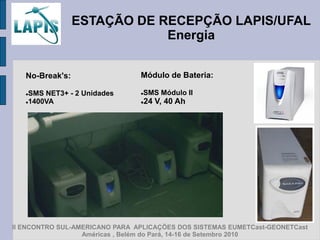

15. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Energia
No-Break's: Módulo de Bateria:
SMS NET3+ - 2 Unidades SMS Módulo II
1400VA  24 V, 40 Ah
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

16. ESTAÇÃO DE RECEPÇÃO LAPIS/UFAL
Outros Recursos - TV
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

17. Arquivos de Inicialização e Execução
Icones Tellicast e Placa DVB mostrados nas cores normais de operação
Tellicast Placa DVB
 Software EUMETCast Client :
 recv.ini (Arq. de configuração - user_name, user_key, interface_address, etc.)
 recv-channels.ini (Arq. de configuração . Define diretório gravação dos dados)
 tc-recv.exe (inicia processo de ingestão e gravação dados MSG)
 PLACA DVB Technisat SkyStar2 :
Abrir Setup4PC e configurar opções para recepção do sinal do satélite (frequência
recebida, frequência oscilador local do LNBF utilizado, Symbol Rate, FEC, PIDs)
IMPORTANTE: Definir tc-recv.exe e Setup4PC na área INICIALIZAR do Windows
para garantir a operação do sistema em casos de reinicialização ou desliga/liga do
computador.
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

18. Configuração do Arquivo *recv.ini*
 FUNÇÃO: : Registrar nome usuario/senha e localização dos arquivos de
inicialização
 CONTEÚDO (parcial):
[recipient]
user_name= .......
user_key=.......
[shell]
login=none
port=2517
[locations]
log_file=>>recv.log
license_file=C:Program FilesT-SystemsBusinessTV-IPlicense.ini
channels_file=C:Program FilesT-SystemsBusinessTV-IPrecv-channels.ini
[announcement_channel]
address=224.223.222.223:4711
[parameters]
interface_address=192.168.238.238
NOTA: Atenção ao digitar o nome do usuário e senha.
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

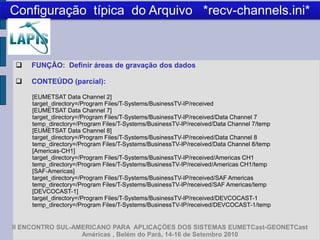

19. Configuração típica do Arquivo *recv-channels.ini*
 FUNÇÃO: Definir áreas de gravação dos dados
 CONTEÚDO (parcial):
[EUMETSAT Data Channel 2]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received
[EUMETSAT Data Channel 7]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received/Data Channel 7
temp_directory=/Program Files/T-Systems/BusinessTV-IP/received/Data Channel 7/temp
[EUMETSAT Data Channel 8]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received/Data Channel 8
temp_directory=/Program Files/T-Systems/BusinessTV-IP/received/Data Channel 8/temp
[Americas-CH1]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received/Americas CH1
temp_directory=/Program Files/T-Systems/BusinessTV-IP/received/Americas CH1/temp
[SAF-Americas]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received/SAF Americas
temp_directory=/Program Files/T-Systems/BusinessTV-IP/received/SAF Americas/temp
[DEVCOCAST-1]
target_directory=/Program Files/T-Systems/BusinessTV-IP/received/DEVCOCAST-1
temp_directory=/Program Files/T-Systems/BusinessTV-IP/received/DEVCOCAST-1/temp
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

20. Algumas Precauções Sobre a Instalação em Geral ...
1. Instalar antena longe de fontes potenciais de interferência;
2. Cuidar que não haja obstáculos na frente do refletor
parabólico;
3. Protejer todo o sistema externo (antena e componentes)
contra descargas de raios atmosféricos e interferências
electromagnéticas;
4. Garantir o melhor aterramento possível;
5. Observar que os programas de recepção (DVB) e ingestão
de dados (Eumetcast Client Software) estejam habilitados
em Start - Programs - Startup do PC.
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

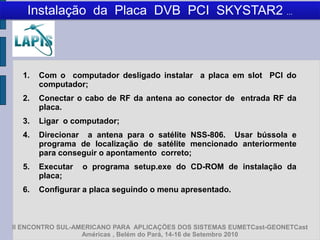

21. Instalação da Placa DVB PCI SKYSTAR2 ...
1. Com o computador desligado instalar a placa em slot PCI do
computador;
2. Conectar o cabo de RF da antena ao conector de entrada RF da
placa.
3. Ligar o computador;
4. Direcionar a antena para o satélite NSS-806. Usar bússola e
programa de localização de satélite mencionado anteriormente
para conseguir o apontamento correto;
5. Executar o programa setup.exe do CD-ROM de instalação da
placa;
6. Configurar a placa seguindo o menu apresentado.
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010

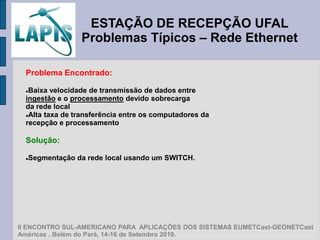

22. ESTAÇÃO DE RECEPÇÃO UFAL
Problemas Típicos – Rede Ethernet
Problema Encontrado:
Baixa velocidade de transmissão de dados entre
ingestão e o processamento devido sobrecarga
da rede local
Alta taxa de transferência entre os computadores da
recepção e processamento
Solução:
Segmentação da rede local usando um SWITCH.

II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010.

23. ESTAÇÃO DE RECEPÇÃO UFAL

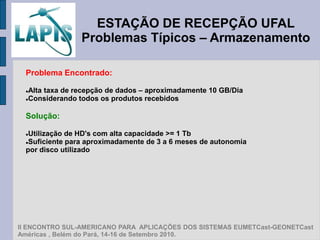

Problemas Típicos – Armazenamento
Problema Encontrado:
Alta taxa de recepção de dados – aproximadamente 10 GB/Dia
Considerando todos os produtos recebidos
Solução:
Utilização de HD's com alta capacidade >= 1 Tb
Suficiente para aproximadamente de 3 a 6 meses de autonomia
por disco utilizado
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010.

24. ESTAÇÃO DE RECEPÇÃO UFAL
Problemas Típicos – Recepção
Problema Encontrado:
Perda de Segmentos

Solução:
Utilização de RAMDISK para armazenamento temporário dos
segmentos no software de recepção TELLICAST CLIENT
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
Américas , Belém do Pará, 14-16 de Setembro 2010.

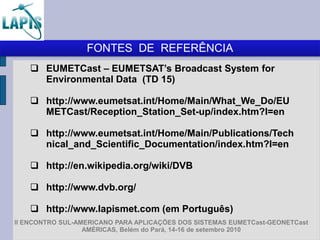

25. FONTES DE REFERÊNCIA
 EUMETCast – EUMETSAT’s Broadcast System for
Environmental Data (TD 15)
 http://www.eumetsat.int/Home/Main/What_We_Do/EU
METCast/Reception_Station_Set-up/index.htm?l=en
 http://www.eumetsat.int/Home/Main/Publications/Tech
nical_and_Scientific_Documentation/index.htm?l=en
 http://en.wikipedia.org/wiki/DVB
 http://www.dvb.org/
 http://www.lapismet.com (em Português)
II ENCONTRO SUL-AMERICANO PARA APLICAÇÕES DOS SISTEMAS EUMETCast-GEONETCast
AMÉRICAS, Belém do Pará, 14-16 de setembro 2010

26. Gracias por su atención!
Obrigado por sua atenção!
