O documento descreve as atividades do SIMEPAR no monitoramento e previsão meteorológica no Paraná, incluindo a geração de informações a partir de estações meteorológicas, hidrológicas e detecção de raios, assim como o uso de radar e satélites. O SIMEPAR também realiza pesquisas, capacitação e integração de dados para fornecer informações ambientais a diversos setores.

1. A Experiência do SIMEPAR
no Monitoramento de
Tempestades Severas
Cesar Beneti
Diretor Adjunto
O Tempo e a Vida
(Poty Lazzarotto)

2. MISSÃO DO SIMEPAR
Prover a sociedade de
informações de natureza
meteorológica, hidrológica e
ambiental
e
Promover a pesquisa científica e
o desenvolvimento tecnológico
nas áreas de Meteorologia,
Hidrologia e Meio Ambiente
O Tempo e a Vida
(Poty Lazzarotto)

3. Geração de Informações Ambientais
Estações Hidrológicas Estações Meteorológicas Detecção de Raios
Radar Doppler Satélites
CENTRO OPERACIONAL

4. Geração de Informações Ambientais

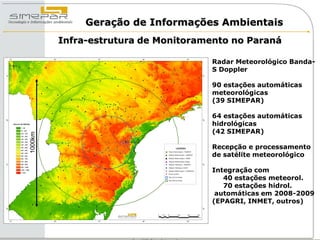

Infra-estrutura de Monitoramento no Paraná
Radar Meteorológico Banda-
S Doppler
90 estações automáticas
meteorológicas
(39 SIMEPAR)
64 estações automáticas
hidrológicas
(42 SIMEPAR)
1000km
Recepção e processamento
de satélite meteorológico
Integração com
40 estações meteorol.
70 estações hidrol.
automáticas em 2008-2009
(EPAGRI, INMET, outros)

5. Geração de Informações Ambientais

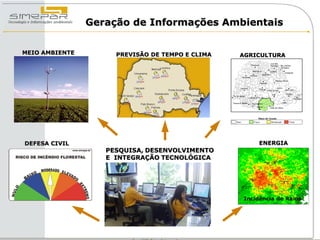

MEIO AMBIENTE PREVISÃO DE TEMPO E CLIMA AGRICULTURA
DEFESA CIVIL ENERGIA
PESQUISA, DESENVOLVIMENTO
E INTEGRAÇÃO TECNOLÓGICA
Incidência de Raios

6. Geração de Informações Ambientais

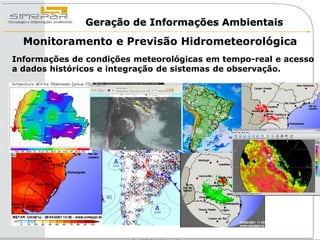

Monitoramento e Previsão Hidrometeorológica
Informações de condições meteorológicas em tempo-real e acesso
a dados históricos e integração de sistemas de observação.

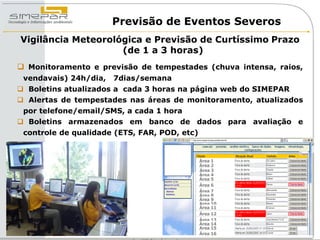

7. Previsão de Eventos Severos
Vigilância Meteorológica e Previsão de Curtíssimo Prazo
(de 1 a 3 horas)
 Monitoramento e previsão de tempestades (chuva intensa, raios,
vendavais) 24h/dia, 7dias/semana
 Boletins atualizados a cada 3 horas na página web do SIMEPAR
 Alertas de tempestades nas áreas de monitoramento, atualizados
por telefone/email/SMS, a cada 1 hora
 Boletins armazenados em banco de dados para avaliação e
controle de qualidade (ETS, FAR, POD, etc)
Área 1
Área 2
Área 3
Área 4
Área 5
Área 6
Área 7
Área 8
Área 9
Área 10
Área 11
Área 12
Área 13
Área 14
Área 15
Área 16

8. Previsão Meteorológica

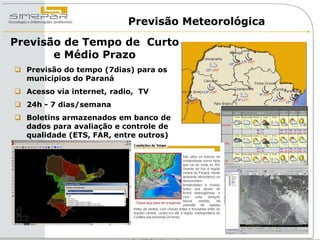

Previsão de Tempo de Curto
e Médio Prazo
 Previsão do tempo (7dias) para os
municípios do Paraná
 Acesso via internet, radio, TV
 24h - 7 dias/semana
 Boletins armazenados em banco de
dados para avaliação e controle de
qualidade (ETS, FAR, entre outros)

9. Geração de Informações Ambientais

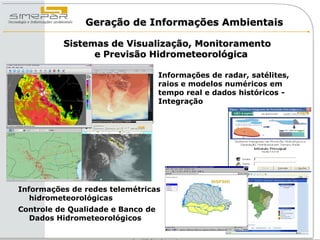

Sistemas de Visualização, Monitoramento
e Previsão Hidrometeorológica
• Informações de radar, satélites,
raios e modelos numéricos em
tempo real e dados históricos -
Integração
SISPSHI
Informações de redes telemétricas
hidrometeorológicas
Controle de Qualidade e Banco de
Dados Hidrometeorológicos

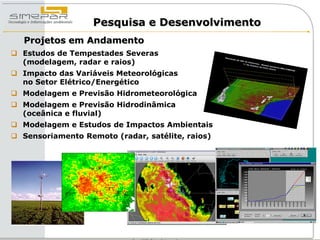

10. Pesquisa e Desenvolvimento
Projetos em Andamento
 Estudos de Tempestades Severas
(modelagem, radar e raios)
 Impacto das Variáveis Meteorológicas
no Setor Elétrico/Energético
 Modelagem e Previsão Hidrometeorológica
 Modelagem e Previsão Hidrodinâmica
(oceânica e fluvial)
 Modelagem e Estudos de Impactos Ambientais
 Sensoriamento Remoto (radar, satélite, raios)

11. Capacitação Técnica do SIMEPAR
Pessoal Técnico - 78% Colaboradores Estagiário 15,15%
• Meteorologistas
10
• Pesquisadores
• Infra-estrutura (manutenção)
38 18
Empregado 57,58% Bolsista 27,27%
• Infra-estrutura (informática)
Pessoal Administrativo - 22%
Formação dos Empregados
• Administradores e técnicos Técnico 10,53% Doutorado 7,89%
Bolsistas/Estagiários
Graduação 26,32%
• Pesquisadores, Alunos G/M/D
Mestrado 42,11%
Especialização 13,16%

12. Radar Meteorológico Doppler
O Radar Meteorológico Doppler transmite pulsos de ondas EM pela
antena, que interagem com alvos na atmosfera e parte da energia retorna
para o radar – Potência Média de Retorno

13. Radar Meteorológico Doppler

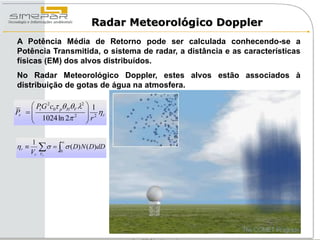

A Potência Média de Retorno pode ser calculada conhecendo-se a
Potência Transmitida, o sistema de radar, a distância e as características
físicas (EM) dos alvos distribuídos.
No Radar Meteorológico Doppler, estes alvos estão associados à
distribuição de gotas de água na atmosfera.
 Pt G 2c0 p HV 2  1
Pr    
 1024 ln 2 2  r 2 r
 
1 
r 
Vr
  
Vr
0
 ( D) N ( D)dD

14. Radar Meteorológico Doppler

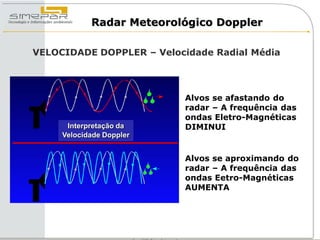

VELOCIDADE DOPPLER – Velocidade Radial Média
Alvos se afastando do
radar – A frequência das
ondas Eletro-Magnéticas
Interpretação da DIMINUI
Velocidade Doppler
Alvos se aproximando do
radar – A frequência das
ondas Eetro-Magnéticas
AUMENTA

15. Radar Meteorológico Doppler

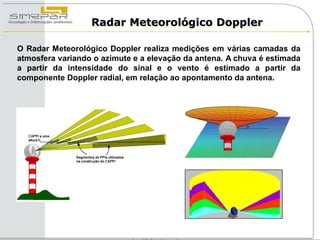

O Radar Meteorológico Doppler realiza medições em várias camadas da
atmosfera variando o azimute e a elevação da antena. A chuva é estimada
a partir da intensidade do sinal e o vento é estimado a partir da
componente Doppler radial, em relação ao apontamento da antena.

16. Radar Meteorológico Doppler do SIMEPAR
O radar meteorológico Doppler do SIMEPAR está instalado no
município de Teixeira Soares, no PR, em operação desde 1997.

17. Radar Meteorológico Doppler do SIMEPAR
Aplicações:
 Estimativa Quantitativa de Chuva e Ventos
 Monitoramento e Previsão de Tempestades

18. Radar Meteorológico Doppler do SIMEPAR
Recuperação do Campo de Vento 3D com Radar

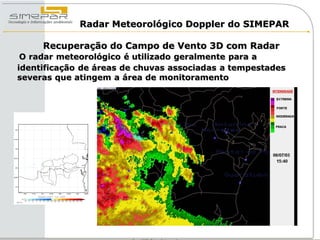

O radar meteorológico é utilizado geralmente para a
identificação de áreas de chuvas associadas a tempestades
severas que atingem a área de monitoramento

19. Radar Meteorológico Doppler do SIMEPAR
Recuperação do Campo de Vento 3D com Radar

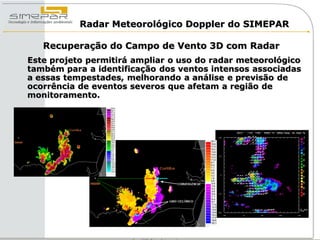

Este projeto permitirá ampliar o uso do radar meteorológico
também para a identificação dos ventos intensos associadas
a essas tempestades, melhorando a análise e previsão de
ocorrência de eventos severos que afetam a região de
monitoramento.

20. Radar Meteorológico Doppler do SIMEPAR
Recuperação do Campo de Vento 3D com Radar

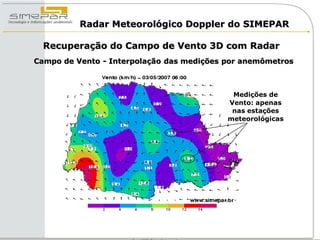

Campo de Vento - Interpolação das medições por anemômetros
Medições de
Vento: apenas
nas estações
meteorológicas

21. Radar Meteorológico Doppler do SIMEPAR
Recuperação do Campo de Vento 3D com Radar
Campo de Vento Proposto: a recuperação a partir de dados de radar
meteorológico Doppler tem resolução de até 2km X 2km.
R

22. Detecção de Descargas Atmosféricas

23. Monitoramento e Previsão de Tempestades

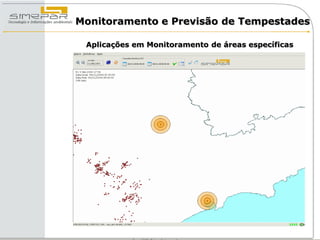

Aplicações em Monitoramento de áreas específicas

24. Monitoramento e Previsão de Tempestades

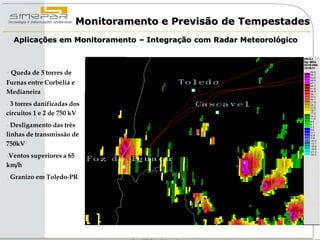

Aplicações em Monitoramento – Integração com Radar Meteorológico
- Queda de 5 torres de
Furnas entre Corbélia e
Medianeira
- 3 torres danificadas dos
circuitos 1 e 2 de 750 kV
- Desligamento das três
linhas de transmissão de
750kV
-Ventos superiores a 65
km/h
- Granizo em Toledo-PR

25. Monitoramento e Previsão de Tempestades
Aplicações em Monitoramento – Integração com Radar Meteorológico

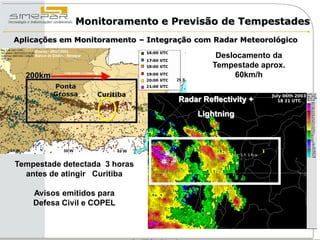

Deslocamento da
Tempestade aprox.
200km 60km/h
Radar Reflectivity +
Lightning
Tempestade detectada 3 horas
antes de atingir Curitiba
Avisos emitidos para
Defesa Civil e COPEL

26. Monitoramento e Previsão de Tempestades
Aplicações em Monitoramento – Integração com Radar Meteorológico

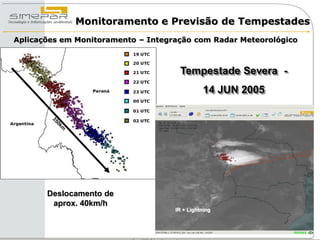

Tempestade Severa -
14 JUN 2005
Deslocamento de
aprox. 40km/h
IR + Lightning

27. Monitoramento e Previsão de Tempestades
Oeste do Paraná – Tempestade 14 de junho de 2005

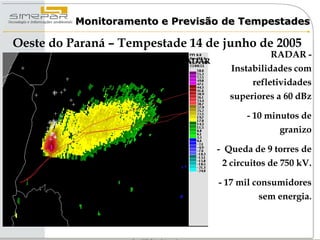

RADAR -
Integração RAIOS e RADAR
Instabilidades com
refletividades
superiores a 60 dBz
- 10 minutos de
granizo
- Queda de 9 torres de
2 circuitos de 750 kV.
- 17 mil consumidores
sem energia.

28. Monitoramento e Previsão de Tempestades

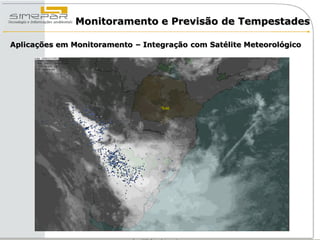

Aplicações em Monitoramento – Integração com Satélite Meteorológico

29. Monitoramento e Previsão de Tempestades

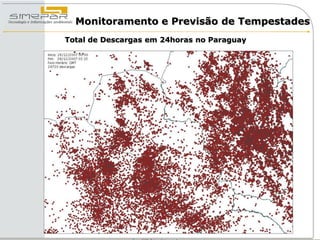

Total de Descargas em 24horas no Paraguay

30. Monitoramento e Previsão de Tempestades

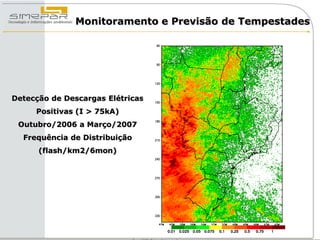

Detecção de Descargas Elétricas
Positivas (I > 75kA)
Outubro/2006 a Março/2007
Frequência de Distribuição
(flash/km2/6mon)

31. Monitoramento e Previsão de Tempestades

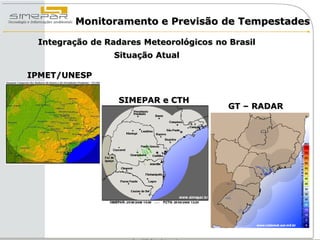

Integração de Radares Meteorológicos no Brasil
Situação Atual
IPMET/UNESP
SIMEPAR e CTH
GT – RADAR

32. Monitoramento e Previsão de Tempestades

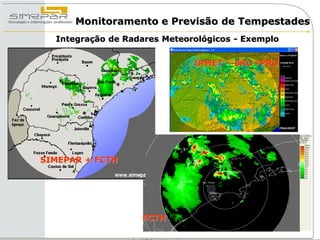

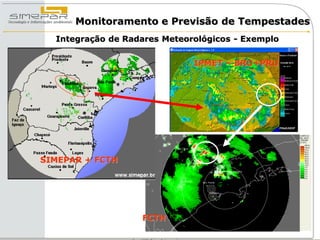

Integração de Radares Meteorológicos - Exemplo
IPMET – BRU+PRU
SIMEPAR + FCTH
FCTH

33. Monitoramento e Previsão de Tempestades
Integração de Radares Meteorológicos - Exemplo
IPMET – BRU+PRU
SIMEPAR + FCTH
FCTH

34. Monitoramento e Previsão de Tempestades

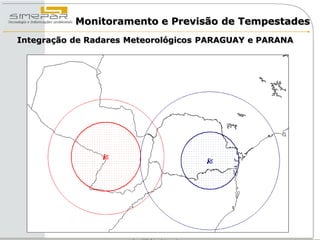

Integração de Radares Meteorológicos PARAGUAY e PARANA

35. Monitoramento e Previsão de Tempestades

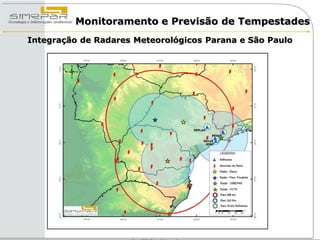

Integração de Radares Meteorológicos Parana e São Paulo

36. Monitoramento e Previsão de Tempestades

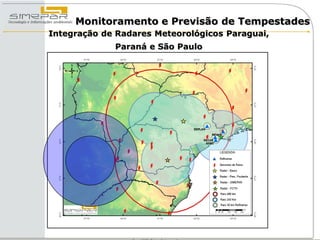

Integração de Radares Meteorológicos Paraguai,
Paraná e São Paulo

37. “Entendo que o
SIMEPAR não pretende
decifrar ou controlar a
Natureza, mas entender
os seus sinais e
compreendê-la”
(Poty Lazzarotto)
O SIMEPAR não é só previsão de tempo; é um completo sistema
de monitoramento e previsão de variáveis meteorológicas,
hidrológicas e ambientais, de abrangência regional ...
... e está a serviço de seus parceiros, do Estado e da sociedade
para agregar valor e competitividade aos seus processos e
produtos.
