Instalar a placa BIP3 Plus no rádio requer: 1) Soldar fios entre pontos específicos na placa do rádio e na placa BIP3 Plus; 2) Instalar um interruptor "push-button" para selecionar entre um ou três bips; 3) Soldar um resistor e capacitor em pontos indicados para completar a instalação.

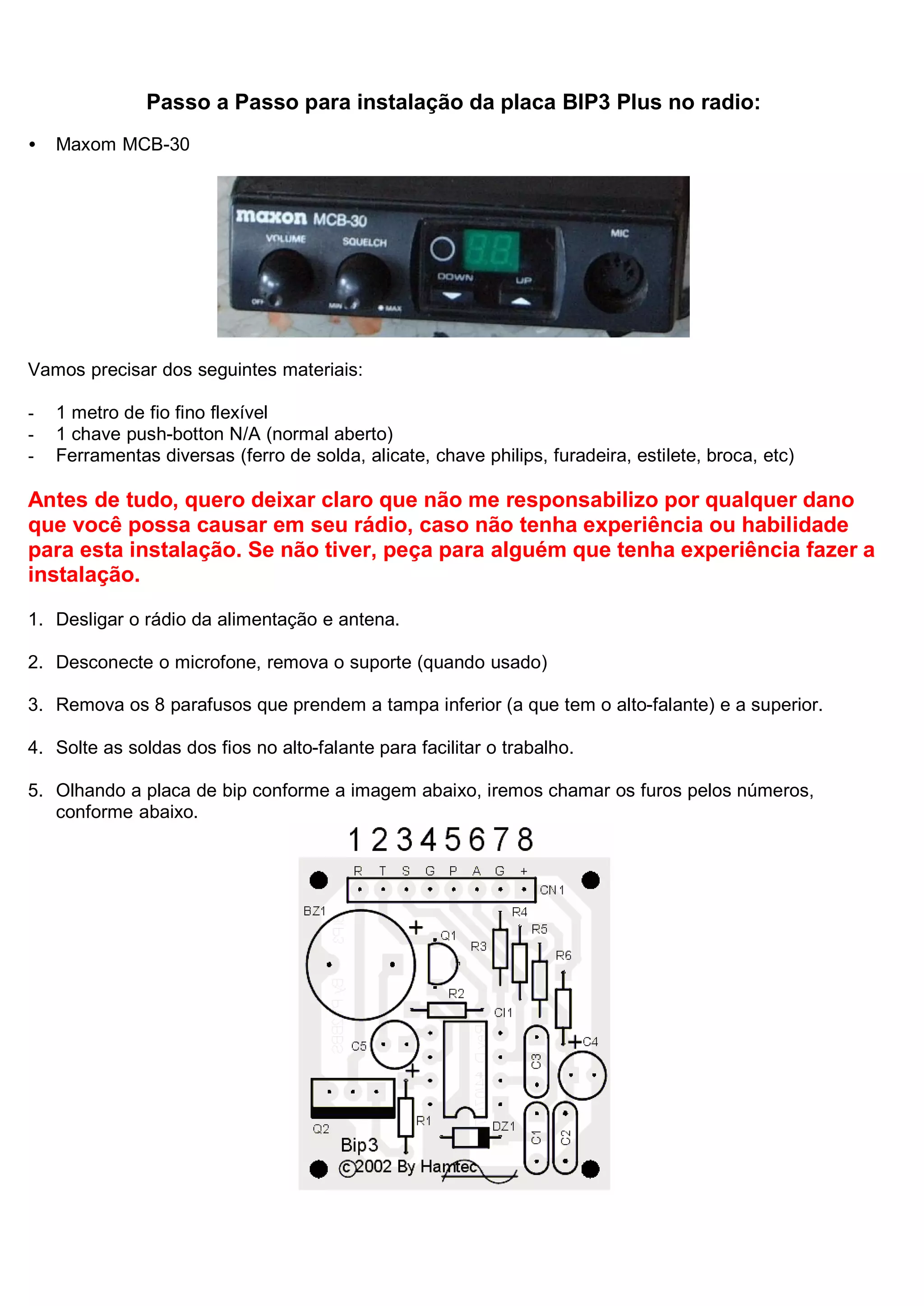

1. Passo a Passo para instalação da placa BIP3 Plus no radio:
• Maxom MCB-30
Vamos precisar dos seguintes materiais:
- 1 metro de fio fino flexível
- 1 chave push-botton N/A (normal aberto)
- Ferramentas diversas (ferro de solda, alicate, chave philips, furadeira, estilete, broca, etc)
Antes de tudo, quero deixar claro que não me responsabilizo por qualquer dano
que você possa causar em seu rádio, caso não tenha experiência ou habilidade
para esta instalação. Se não tiver, peça para alguém que tenha experiência fazer a
instalação.
1. Desligar o rádio da alimentação e antena.
2. Desconecte o microfone, remova o suporte (quando usado)
3. Remova os 8 parafusos que prendem a tampa inferior (a que tem o alto-falante) e a superior.
4. Solte as soldas dos fios no alto-falante para facilitar o trabalho.
5. Olhando a placa de bip conforme a imagem abaixo, iremos chamar os furos pelos números,
conforme abaixo.

2. 6. Inicialmente devemos preparar a placa do rádio, remova os jumpers S16 e S50. São os jumpers
que estão marcados com as elipses vermelhas.

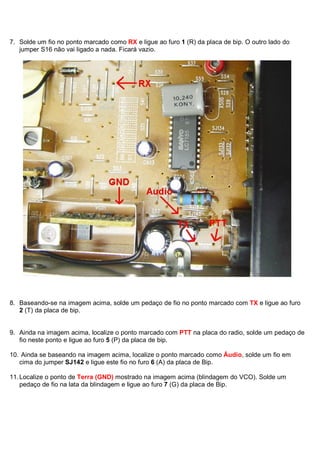

3. 7. Solde um fio no ponto marcado como RX e ligue ao furo 1 (R) da placa de bip. O outro lado do
jumper S16 não vai ligado a nada. Ficará vazio.
8. Baseando-se na imagem acima, solde um pedaço de fio no ponto marcado com TX e ligue ao furo
2 (T) da placa de bip.
9. Ainda na imagem acima, localize o ponto marcado com PTT na placa do radio, solde um pedaço de
fio neste ponto e ligue ao furo 5 (P) da placa de bip.
10. Ainda se baseando na imagem acima, localize o ponto marcado como Áudio, solde um fio em
cima do jumper SJ142 e ligue este fio no furo 6 (A) da placa de Bip.
11. Localize o ponto de Terra (GND) mostrado na imagem acima (blindagem do VCO). Solde um
pedaço de fio na lata da blindagem e ligue ao furo 7 (G) da placa de Bip.

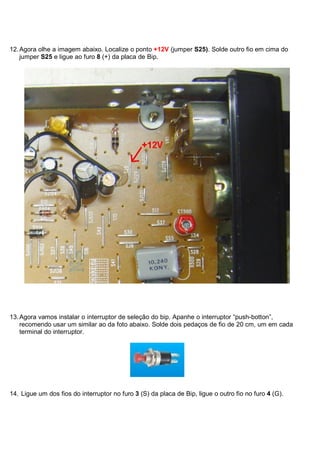

4. 12. Agora olhe a imagem abaixo. Localize o ponto +12V (jumper S25). Solde outro fio em cima do
jumper S25 e ligue ao furo 8 (+) da placa de Bip.
13. Agora vamos instalar o interruptor de seleção do bip. Apanhe o interruptor “push-botton”,
recomendo usar um similar ao da foto abaixo. Solde dois pedaços de fio de 20 cm, um em cada
terminal do interruptor.
14. Ligue um dos fios do interruptor no furo 3 (S) da placa de Bip, ligue o outro fio no furo 4 (G).

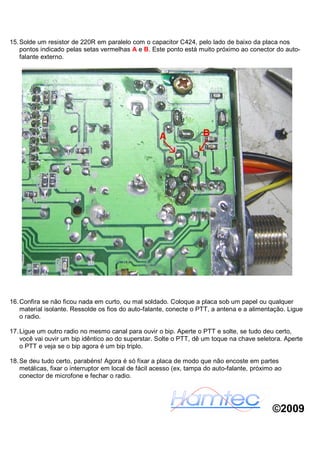

5. 15. Solde um resistor de 220R em paralelo com o capacitor C424, pelo lado de baixo da placa nos
pontos indicado pelas setas vermelhas A e B. Este ponto está muito próximo ao conector do auto-
falante externo.
16. Confira se não ficou nada em curto, ou mal soldado. Coloque a placa sob um papel ou qualquer
material isolante. Ressolde os fios do auto-falante, conecte o PTT, a antena e a alimentação. Ligue
o radio.
17. Ligue um outro radio no mesmo canal para ouvir o bip. Aperte o PTT e solte, se tudo deu certo,
você vai ouvir um bip idêntico ao do superstar. Solte o PTT, dê um toque na chave seletora. Aperte
o PTT e veja se o bip agora é um bip triplo.
18. Se deu tudo certo, parabéns! Agora é só fixar a placa de modo que não encoste em partes
metálicas, fixar o interruptor em local de fácil acesso (ex, tampa do auto-falante, próximo ao
conector de microfone e fechar o radio.
©2009
