1. Ligando o Bip3 Plus no KBS-2000:
O provável esquema da chave de PTT do KBS (e qualquer outro microfone de ganho) é
igual a este aqui ou muito semelhante:
Pinos do KBS 2000 (pode mudar, depende de para qual radio ele foi montado):
1 - MIKE (AUDIO)
2 - PTT
3 - DOWN
4 - UP
5 - 8 VOLTS
6 - NADA
7 - TERRA MIKE
8 - TERRA PTT
x - RX (não usado em alguns modelos do KBS)
Nós vamos usar os fios: 1, 2, 5 e 8
Confira se os fios 7 e 8 são ligados juntos dentro do microfone, se não for, localize a cor dos fios
pelo conector do microfone e coloque uma ponte entre eles, isso não representa problema
algum tanto para o rádio como para o microfone.
Tudo será feito dentro do próprio microfone.
Localize o fio do PTT, corte-o. A parte que vai para o cabo do microfone, ligue no “T” da placa
Bip3.
A parte que vai para a chave TX/RX, ligue no ponto “P” da placa Bip3.
Solde um fio no ponto “A” da placa Bip3, solde este fio no mesmo ponto do fio “1 - MIKE
(AUDIO)” do KBS, no mesmo local aonde esta o fio que vai para o cabo do microfone.
Solde outro fio no ponto “+” da placa Bip3, ligue este outro fio no ponto aonde de vai o fio “5 - 8
VOLTS” do KBS.
Solde outro fio no ponto “G” da placa Bip3, ligue este fio no ponto “7 - TERRA MIKE” ou “8 -
TERRA PTT”, não importa qual pois já havíamos colocado uma interligação entre estes pontos.

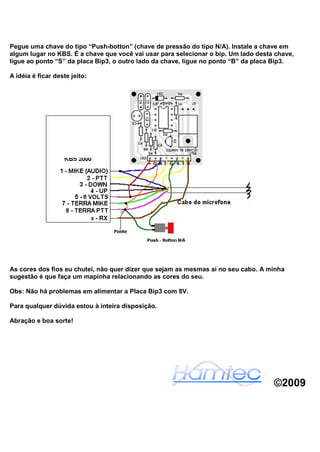

2. Pegue uma chave do tipo “Push-botton” (chave de pressão do tipo N/A). Instale a chave em
algum lugar no KBS. É a chave que você vai usar para selecionar o bip. Um lado desta chave,
ligue ao ponto “S” da placa Bip3, o outro lado da chave, ligue no ponto “B” da placa Bip3.
A idéia é ficar deste jeito:
As cores dos fios eu chutei, não quer dizer que sejam as mesmas aí no seu cabo. A minha
sugestão é que faça um mapinha relacionando as cores do seu.
Obs: Não há problemas em alimentar a Placa Bip3 com 8V.
Para qualquer dúvida estou à inteira disposição.
Abração e boa sorte!
