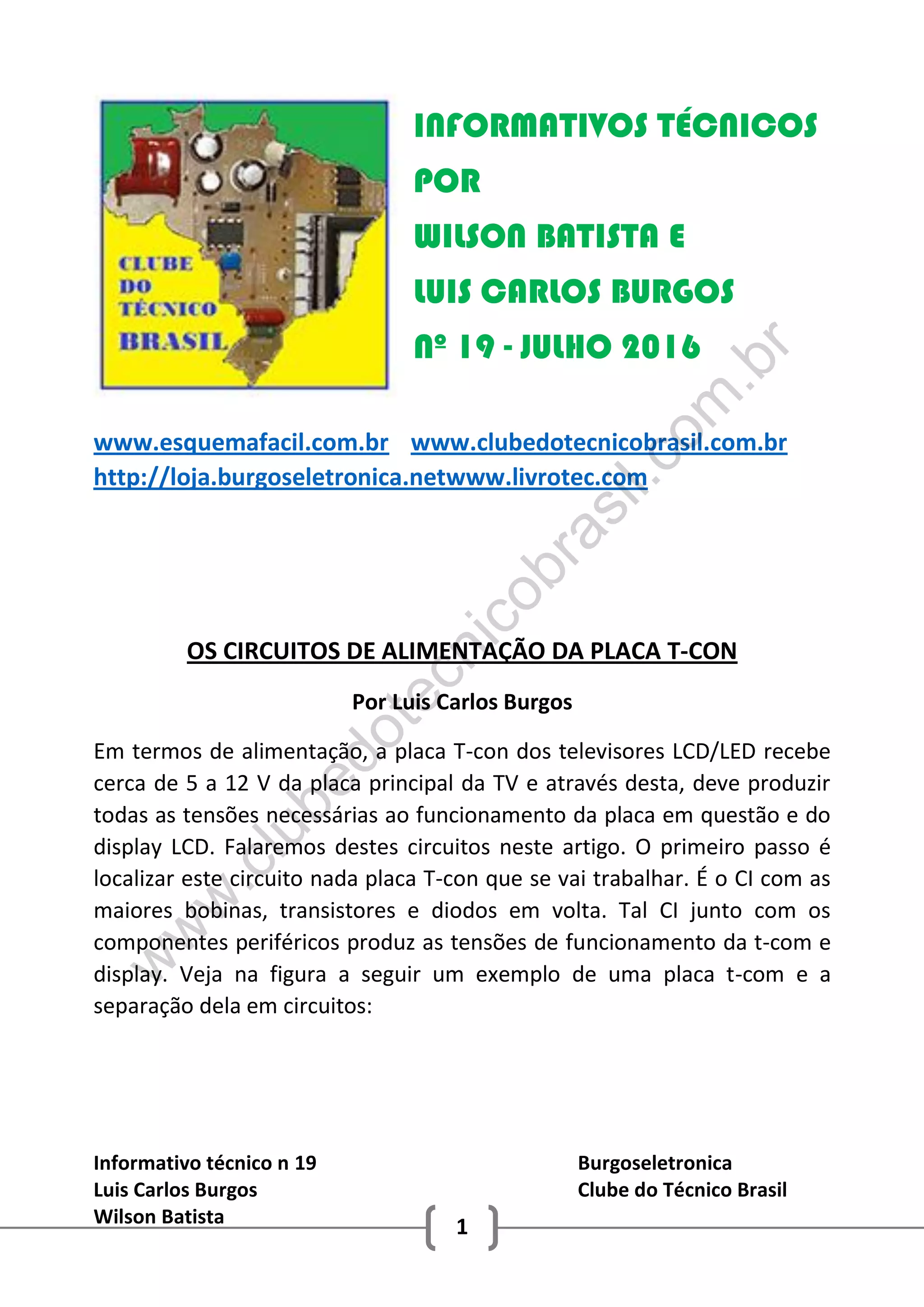

OS CIRCUITOS DE ALIMENTAÇÃO DA PLACA T-CON
Por Luis Carlos Burgos
Em termos de alimentação, a placa T-con dos televisores LCD/LED recebe
cerca de 5 a 12 V da placa principal da TV e através desta, deve produzir
todas as tensões necessárias ao funcionamento da placa em questão e do
display LCD. Falaremos destes circuitos neste artigo. O primeiro passo é
localizar este circuito nada placa T-con que se vai trabalhar. É o CI com as
maiores bobinas, transistores e diodos em volta. Tal CI junto com os
componentes periféricos produz as tensões de funcionamento da t-com e
display. Veja na figura a seguir um exemplo de uma placa t-com e a
separação dela em circuitos:
w
w
w
.clubedotecnicobrasil.com
.br
Informativo técnico n 19 Burgoseletronica
Luis Carlos Burgos Clube do Técnico Brasil
Wilson Batista 2

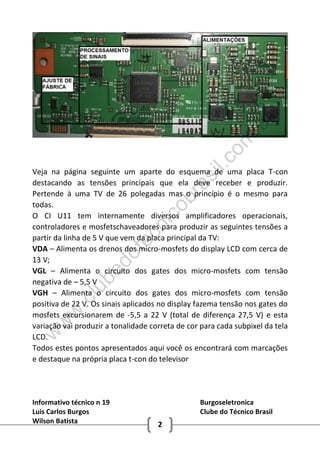

Veja na página seguinte um aparte do esquema de uma placa T-con
destacando as tensões principais que ela deve receber e produzir.
Pertende à uma TV de 26 polegadas mas o princípio é o mesmo para
todas.
O CI U11 tem internamente diversos amplificadores operacionais,
controladores e mosfetschaveadores para produzir as seguintes tensões a
partir da linha de 5 V que vem da placa principal da TV:
VDA – Alimenta os drenos dos micro-mosfets do display LCD com cerca de
13 V;
VGL – Alimenta o circuito dos gates dos micro-mosfets com tensão
negativa de – 5,5 V
VGH – Alimenta o circuito dos gates dos micro-mosfets com tensão
positiva de 22 V. Os sinais aplicados no display fazema tensão nos gates do
mosfets excursionarem de -5,5 a 22 V (total de diferença 27,5 V) e esta
variação vai produzir a tonalidade correta de cor para cada subpixel da tela
LCD.
Todos estes pontos apresentados aqui você os encontrará com marcações
e destaque na própria placa t-con do televisor
w
w
w
.clubedotecnicobrasil.com
.br
Informativo técnico n 19 Burgoseletronica
Luis Carlos Burgos Clube do Técnico Brasil
Wilson Batista 3
w
w
w
.clubedotecnicobrasil.com
.br
Informativo técnico n 19 Burgoseletronica
Luis Carlos Burgos Clube do Técnico Brasil
Wilson Batista 4

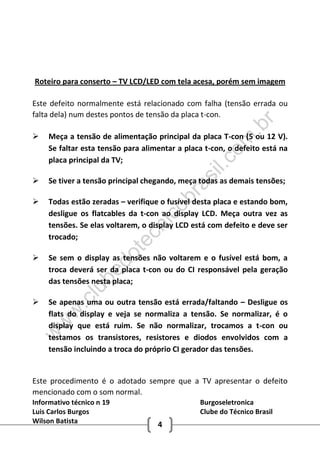

Roteiro para conserto – TV LCD/LED com tela acesa, porém sem imagem
Este defeito normalmente está relacionado com falha (tensão errada ou
falta dela) num destes pontos de tensão da placa t-con.
 Meça a tensão de alimentação principal da placa T-con (5 ou 12 V).
Se faltar esta tensão para alimentar a placa t-con, o defeito está na
placa principal da TV;
 Se tiver a tensão principal chegando, meça todas as demais tensões;
 Todas estão zeradas – verifique o fusível desta placa e estando bom,
desligue os flatcables da t-con ao display LCD. Meça outra vez as
tensões. Se elas voltarem, o display LCD está com defeito e deve ser
trocado;
 Se sem o display as tensões não voltarem e o fusível está bom, a
troca deverá ser da placa t-con ou do CI responsável pela geração
das tensões nesta placa;
 Se apenas uma ou outra tensão está errada/faltando – Desligue os
flats do display e veja se normaliza a tensão. Se normalizar, é o
display que está ruim. Se não normalizar, trocamos a t-con ou
testamos os transistores, resistores e diodos envolvidos com a
tensão incluindo a troca do próprio CI gerador das tensões.
Este procedimento é o adotado sempre que a TV apresentar o defeito
mencionado com o som normal.
w
w
w
.clubedotecnicobrasil.com
.br
Informativo técnico n 19 Burgoseletronica
Luis Carlos Burgos Clube do Técnico Brasil
Wilson Batista 5

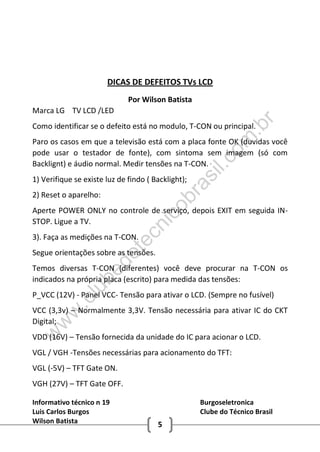

DICAS DE DEFEITOS TVs LCD
Por Wilson Batista
Marca LG TV LCD /LED
Como identificar se o defeito está no modulo, T-CON ou principal.
Paro os casos em que a televisão está com a placa fonte OK (duvidas você
pode usar o testador de fonte), com sintoma sem imagem (só com
Backlignt) e áudio normal. Medir tensões na T-CON.
1) Verifique se existe luz de findo ( Backlight);
2) Reset o aparelho:
Aperte POWER ONLY no controle de serviço, depois EXIT em seguida IN-
STOP. Ligue a TV.
3). Faça as medições na T-CON.
Segue orientações sobre as tensões.
Temos diversas T-CON (diferentes) você deve procurar na T-CON os
indicados na própria placa (escrito) para medida das tensões:
P_VCC (12V) - Panel VCC- Tensão para ativar o LCD. (Sempre no fusível)
VCC (3,3v) – Normalmente 3,3V. Tensão necessária para ativar IC do CKT
Digital;
VDD (16V) – Tensão fornecida da unidade do IC para acionar o LCD.
VGL / VGH -Tensões necessárias para acionamento do TFT:
VGL (-5V) – TFT Gate ON.
VGH (27V) – TFT Gate OFF.
