1. Protocolos
Prof. Marcos A.F.Cozatti
www.marcoscozatti.pro.br
professor@macoscozatti.pro.br

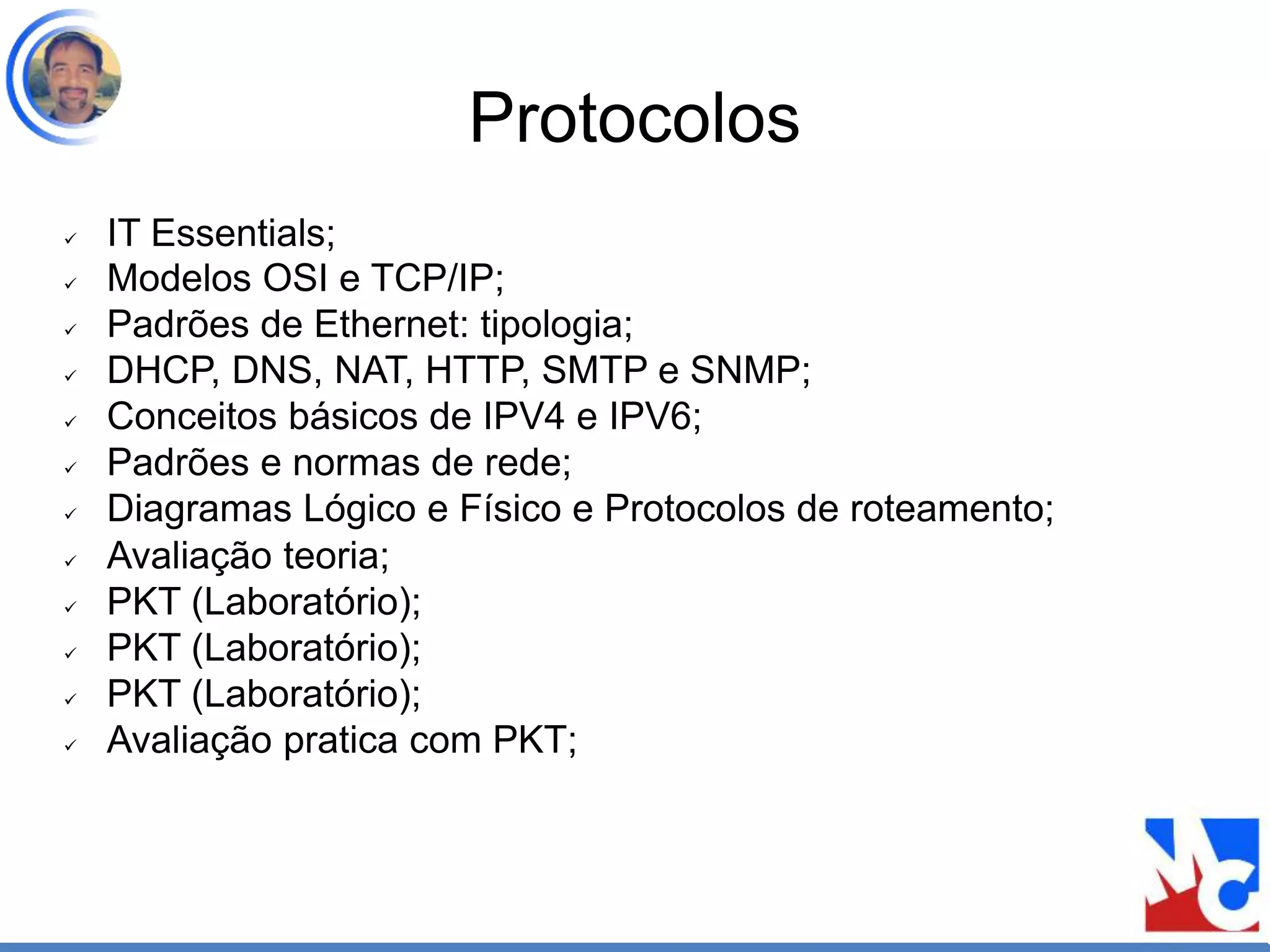

2. Protocolos
 IT Essentials;
 Modelos OSI e TCP/IP;
 Padrões de Ethernet: tipologia;
 DHCP, DNS, NAT, HTTP, SMTP e SNMP;
 Conceitos básicos de IPV4 e IPV6;
 Padrões e normas de rede;
 Diagramas Lógico e Físico e Protocolos de roteamento;
 Avaliação teoria;
 PKT (Laboratório);
 PKT (Laboratório);
 PKT (Laboratório);
 Avaliação pratica com PKT;

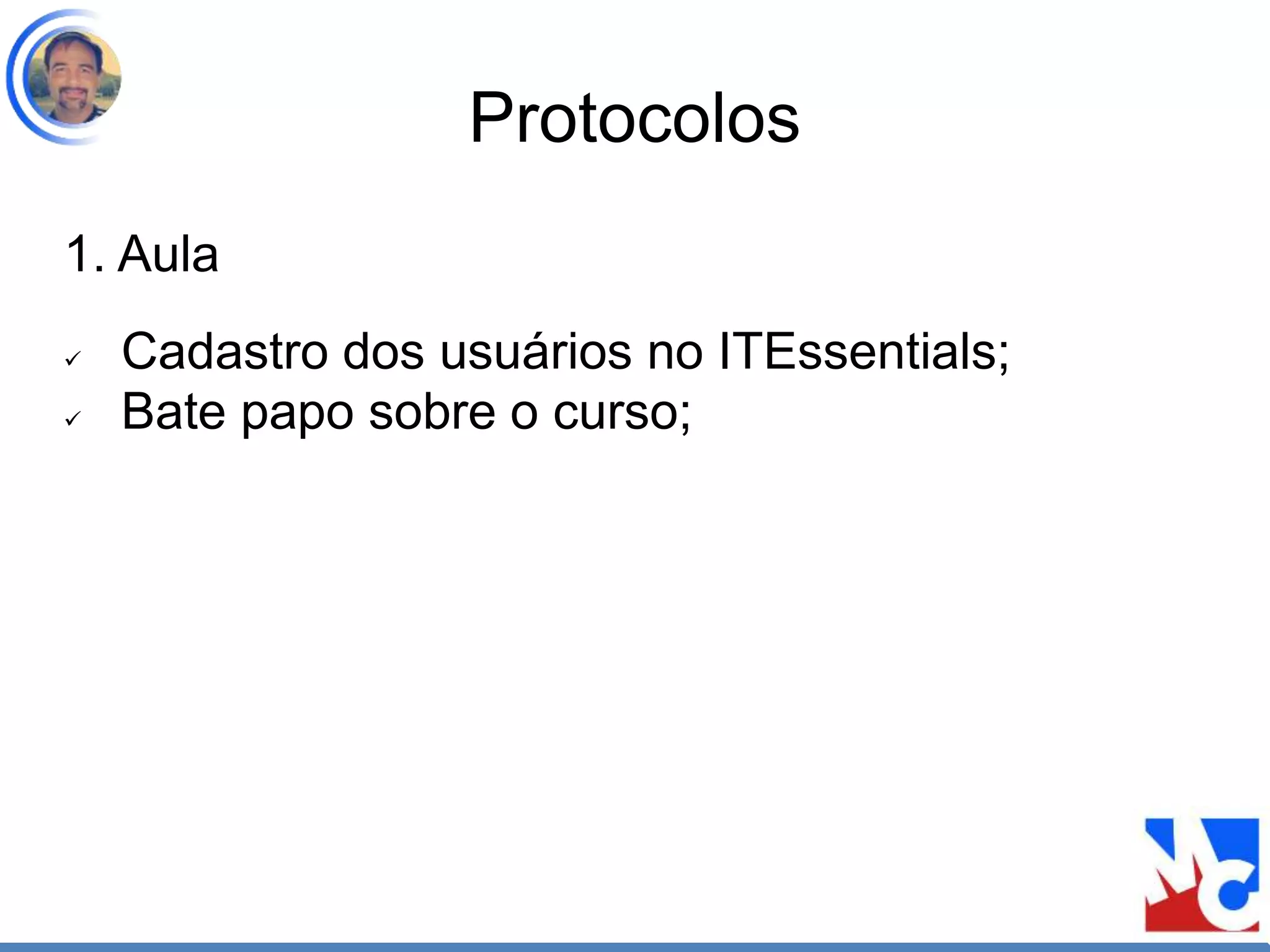

3. Protocolos
1. Aula
 Cadastro dos usuários no ITEssentials;
 Bate papo sobre o curso;

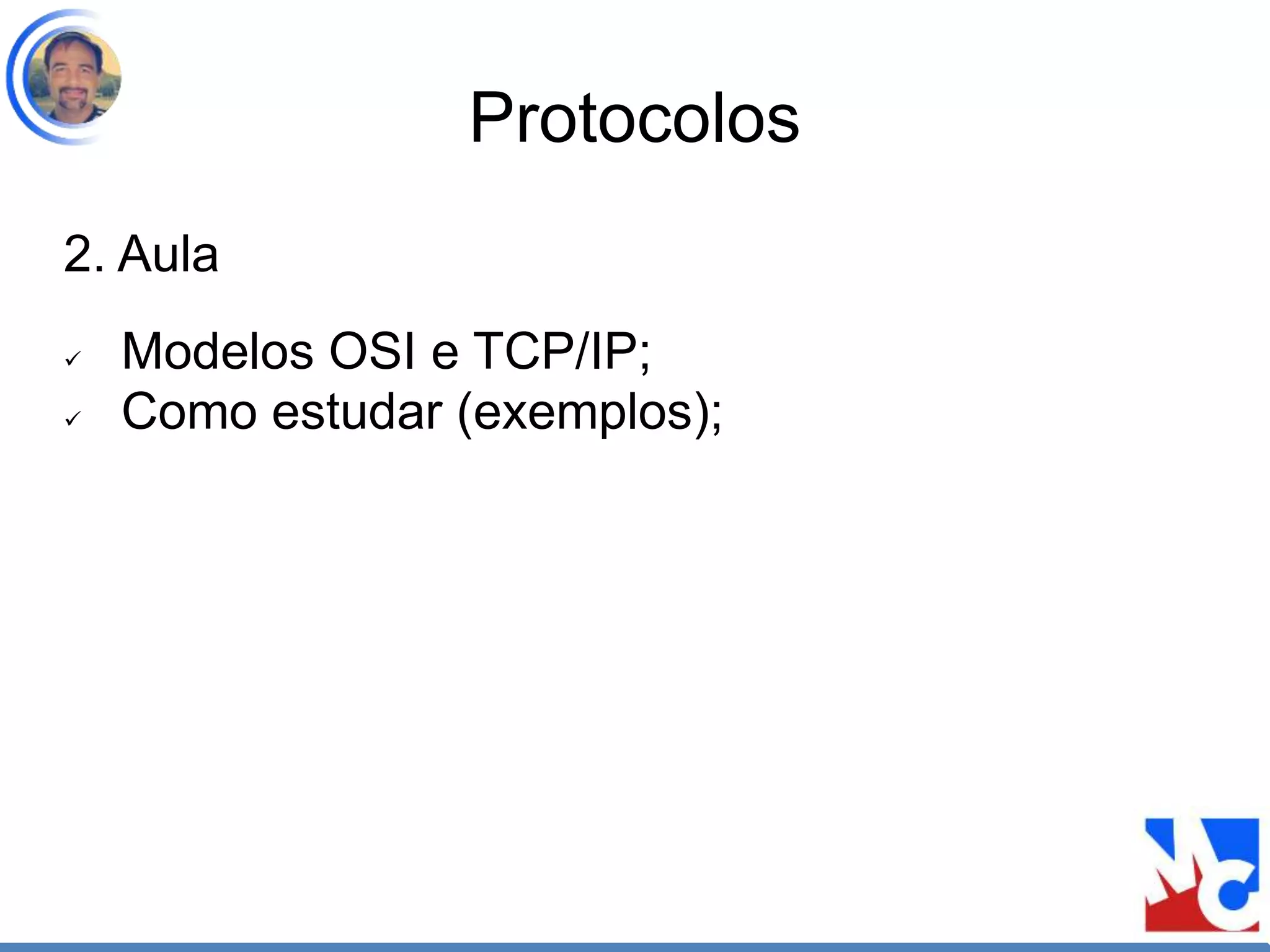

4. Protocolos
2. Aula
 Modelos OSI e TCP/IP;
 Como estudar (exemplos);

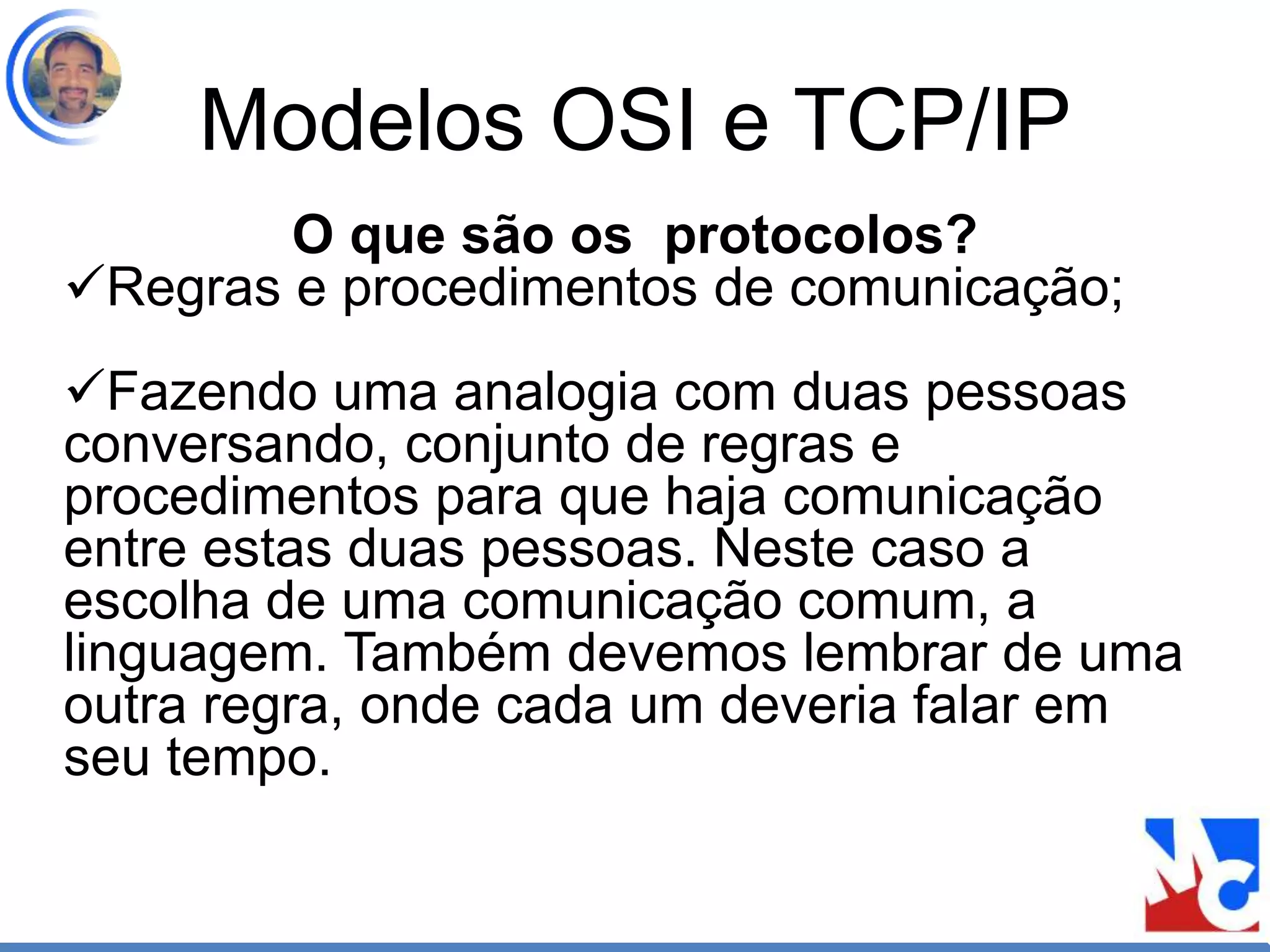

5. Modelos OSI e TCP/IP
O que são os protocolos?
Regras e procedimentos de comunicação;
Fazendo uma analogia com duas pessoas
conversando, conjunto de regras e
procedimentos para que haja comunicação
entre estas duas pessoas. Neste caso a
escolha de uma comunicação comum, a
linguagem. Também devemos lembrar de uma
outra regra, onde cada um deveria falar em
seu tempo.

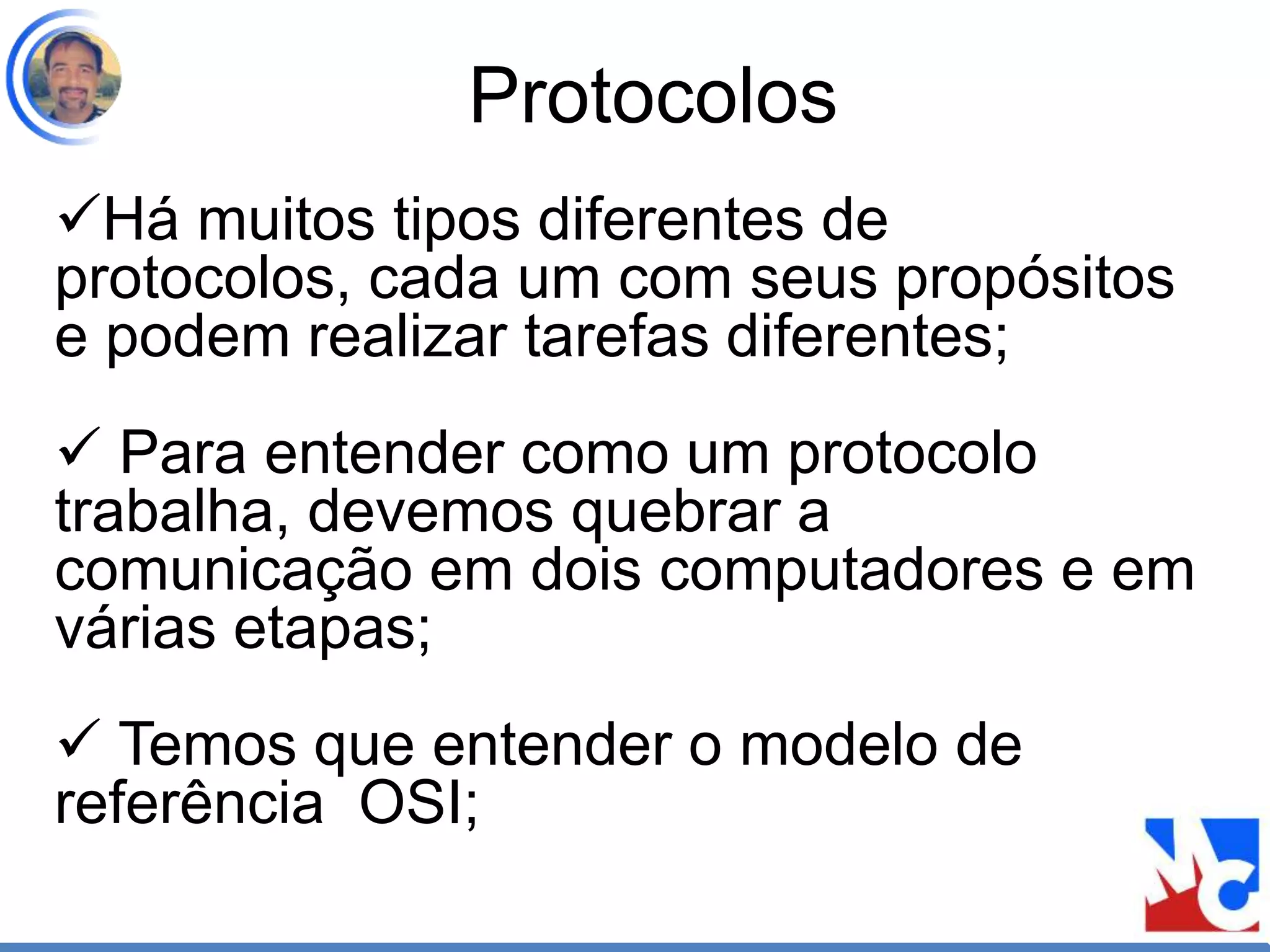

6. Protocolos
Há muitos tipos diferentes de
protocolos, cada um com seus propósitos
e podem realizar tarefas diferentes;
 Para entender como um protocolo
trabalha, devemos quebrar a
comunicação em dois computadores e em
várias etapas;
 Temos que entender o modelo de
referência OSI;

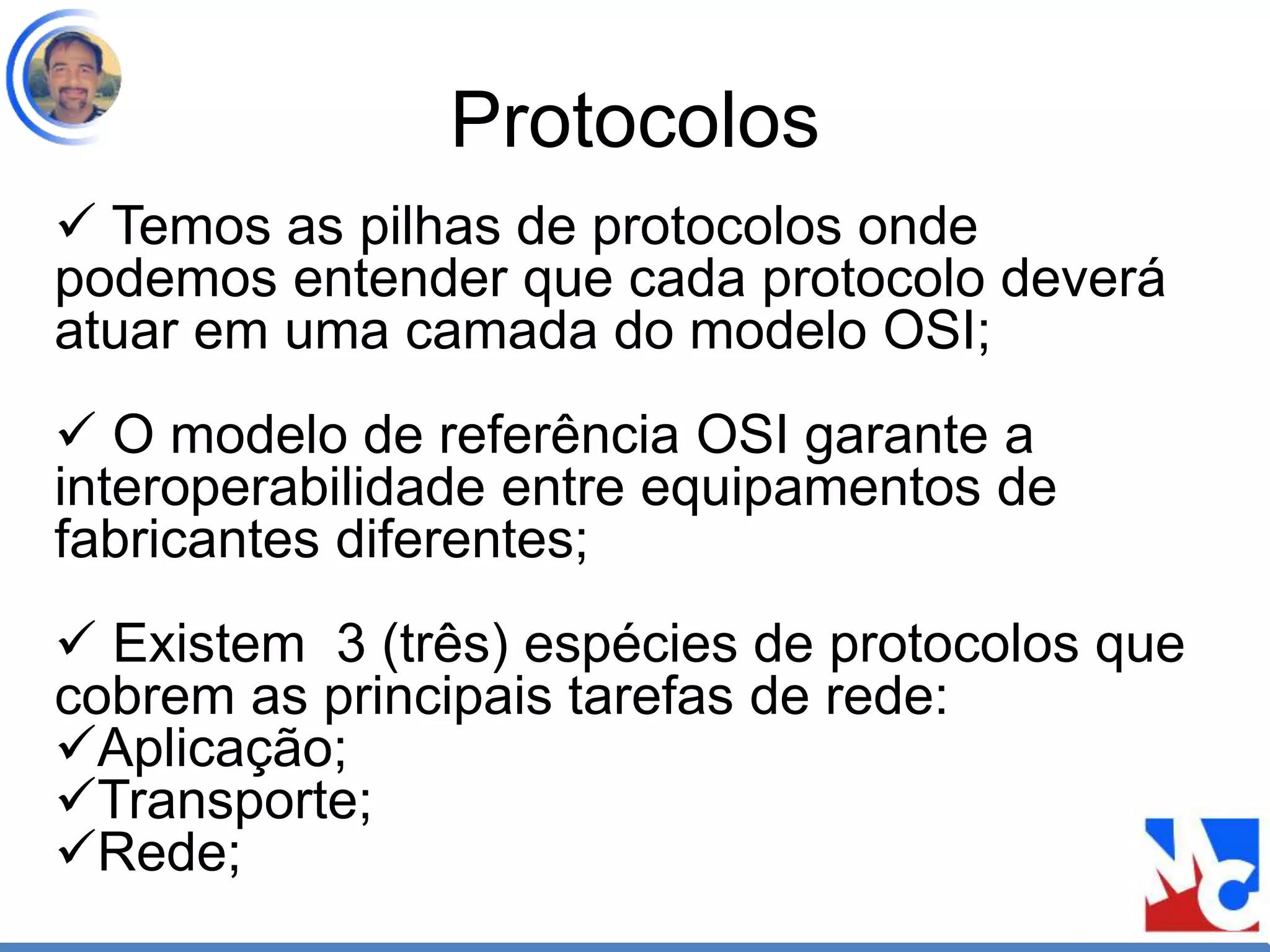

7. Protocolos
 Temos as pilhas de protocolos onde
podemos entender que cada protocolo deverá
atuar em uma camada do modelo OSI;
 O modelo de referência OSI garante a
interoperabilidade entre equipamentos de
fabricantes diferentes;
 Existem 3 (três) espécies de protocolos que
cobrem as principais tarefas de rede:
Aplicação;
Transporte;
Rede;

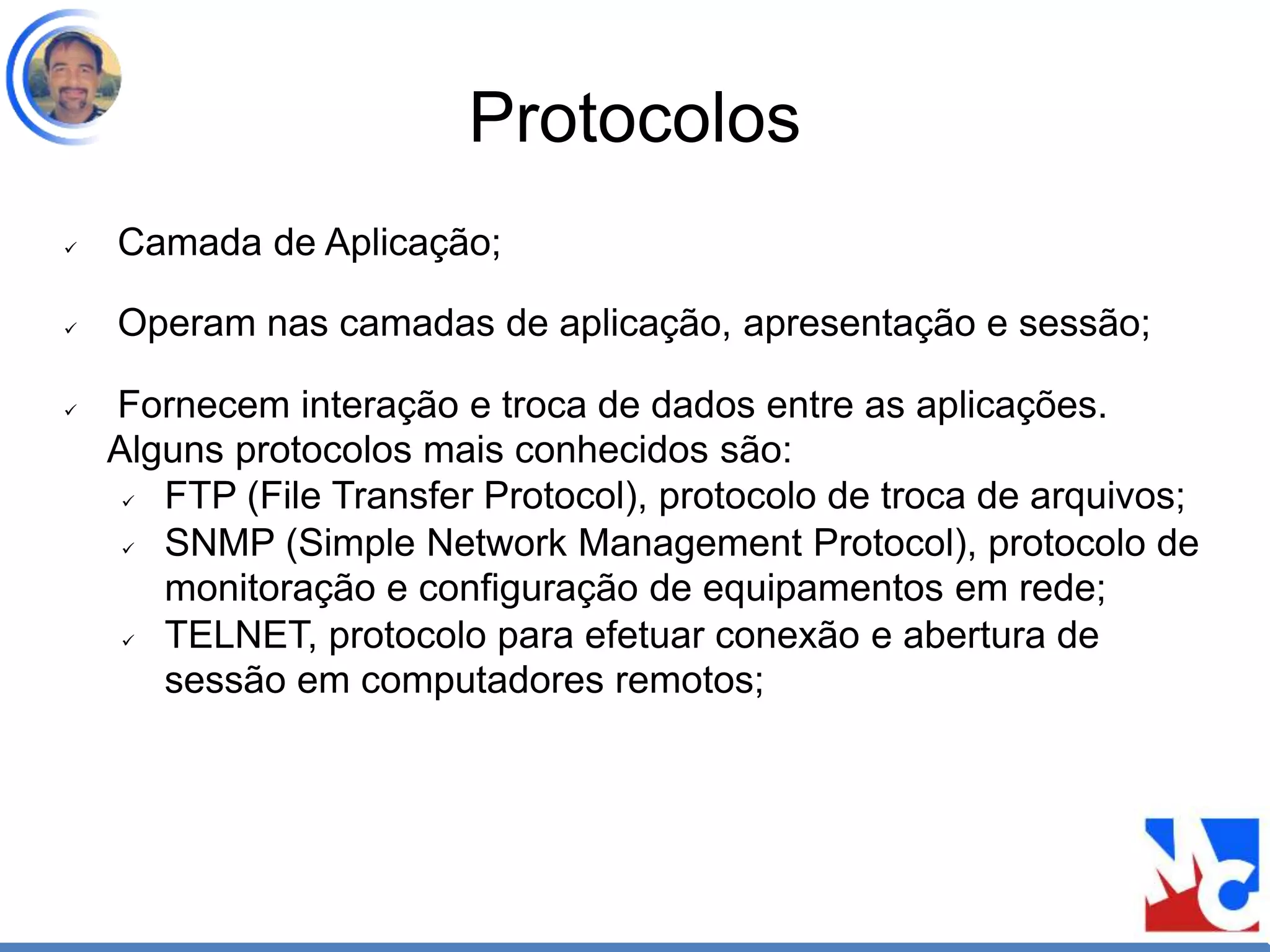

8. Protocolos
 Camada de Aplicação;
 Operam nas camadas de aplicação, apresentação e sessão;
 Fornecem interação e troca de dados entre as aplicações.
Alguns protocolos mais conhecidos são:
 FTP (File Transfer Protocol), protocolo de troca de arquivos;
 SNMP (Simple Network Management Protocol), protocolo de
monitoração e configuração de equipamentos em rede;
 TELNET, protocolo para efetuar conexão e abertura de
sessão em computadores remotos;

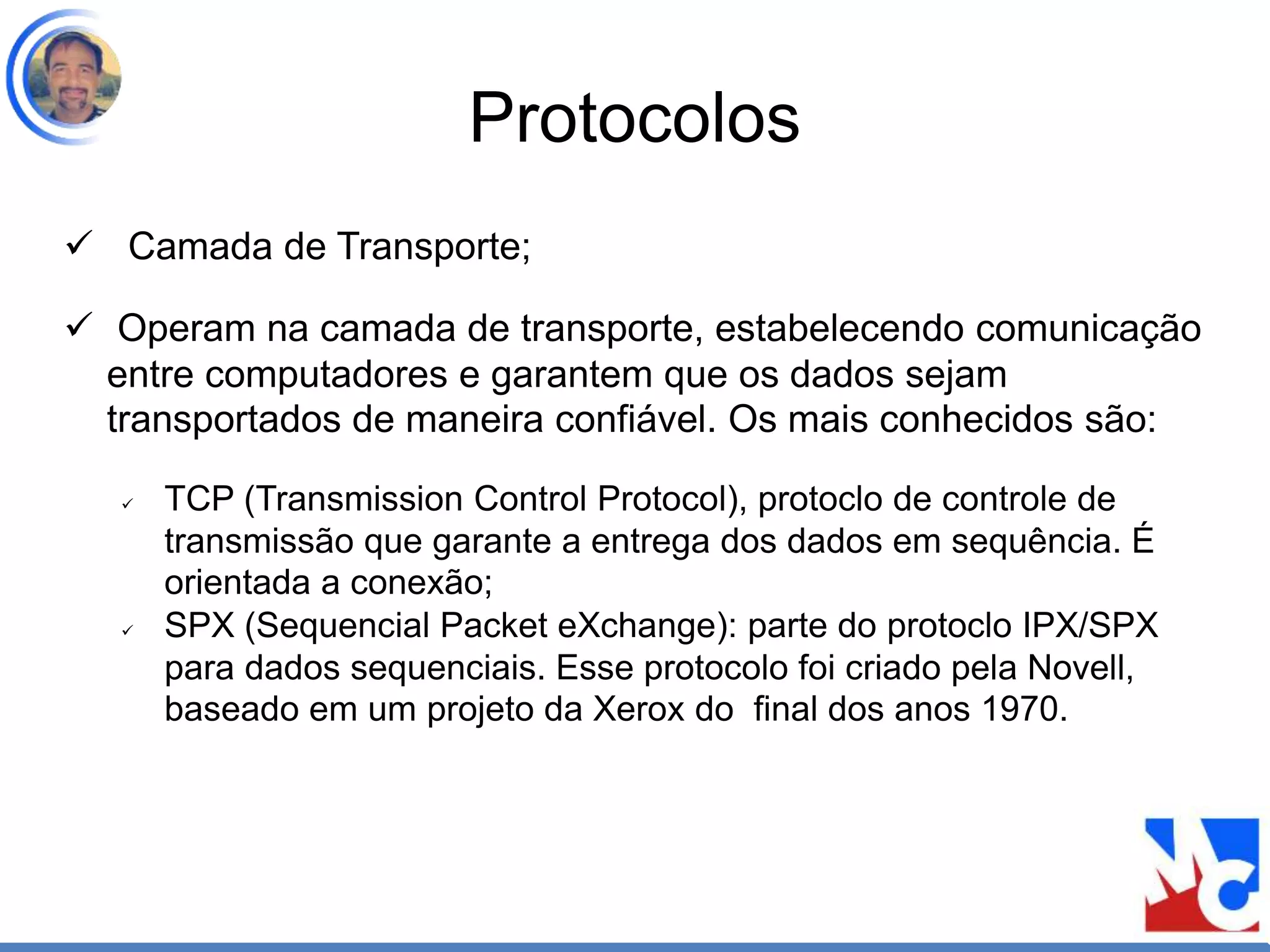

9. Protocolos
 Camada de Transporte;
 Operam na camada de transporte, estabelecendo comunicação
entre computadores e garantem que os dados sejam
transportados de maneira confiável. Os mais conhecidos são:
 TCP (Transmission Control Protocol), protoclo de controle de
transmissão que garante a entrega dos dados em sequência. É
orientada a conexão;
 SPX (Sequencial Packet eXchange): parte do protoclo IPX/SPX
para dados sequenciais. Esse protocolo foi criado pela Novell,
baseado em um projeto da Xerox do final dos anos 1970.

10. Protocolos

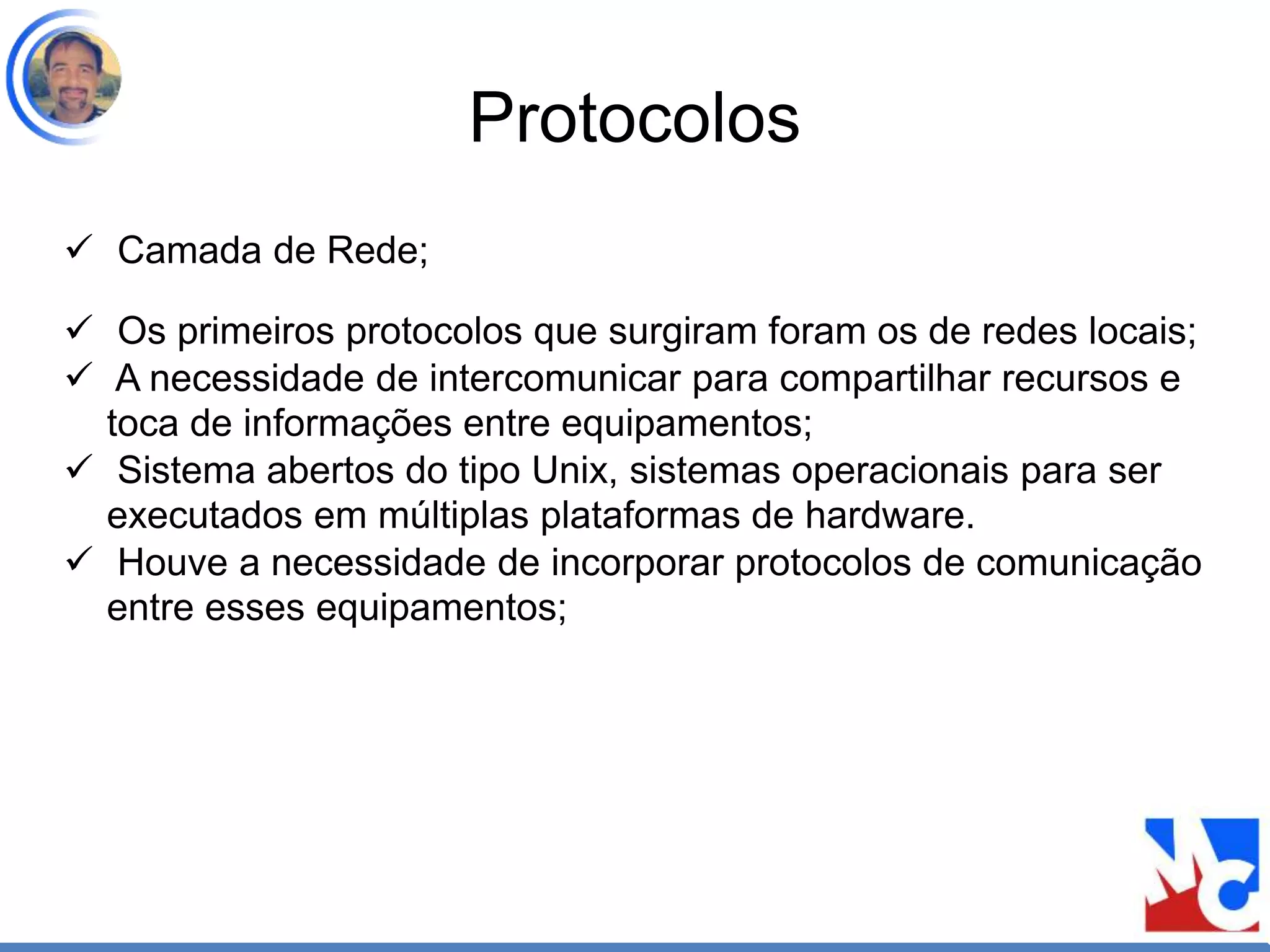

 Camada de Rede;
 Os primeiros protocolos que surgiram foram os de redes locais;
 A necessidade de intercomunicar para compartilhar recursos e
toca de informações entre equipamentos;
 Sistema abertos do tipo Unix, sistemas operacionais para ser
executados em múltiplas plataformas de hardware.
 Houve a necessidade de incorporar protocolos de comunicação
entre esses equipamentos;

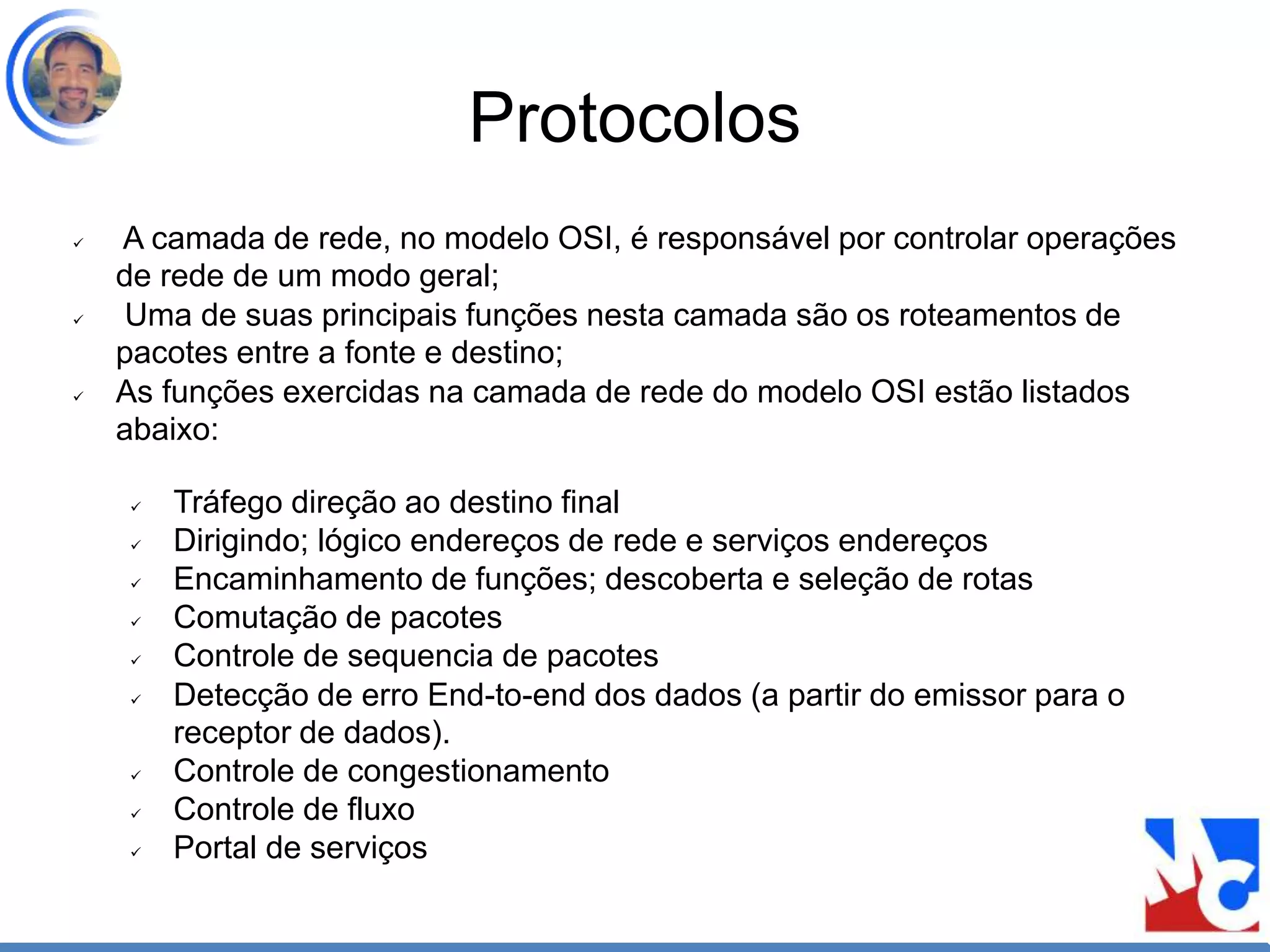

11. Protocolos
 A camada de rede, no modelo OSI, é responsável por controlar operações
de rede de um modo geral;
 Uma de suas principais funções nesta camada são os roteamentos de
pacotes entre a fonte e destino;
 As funções exercidas na camada de rede do modelo OSI estão listados
abaixo:
 Tráfego direção ao destino final
 Dirigindo; lógico endereços de rede e serviços endereços
 Encaminhamento de funções; descoberta e seleção de rotas
 Comutação de pacotes
 Controle de sequencia de pacotes
 Detecção de erro End-to-end dos dados (a partir do emissor para o
receptor de dados).
 Controle de congestionamento
 Controle de fluxo
 Portal de serviços

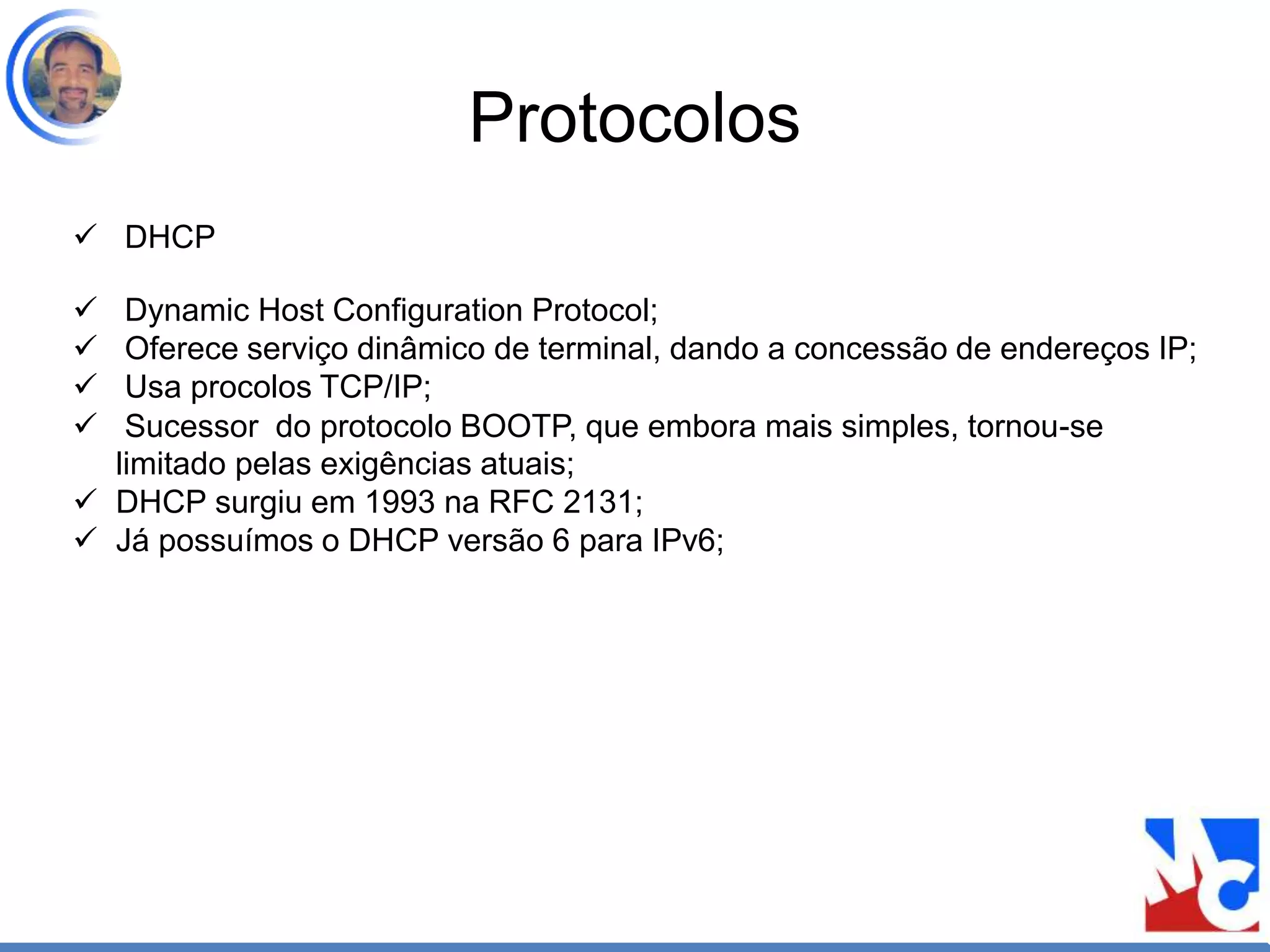

12. Protocolos
 DHCP
 Dynamic Host Configuration Protocol;
 Oferece serviço dinâmico de terminal, dando a concessão de endereços IP;
 Usa procolos TCP/IP;
 Sucessor do protocolo BOOTP, que embora mais simples, tornou-se
limitado pelas exigências atuais;
 DHCP surgiu em 1993 na RFC 2131;
 Já possuímos o DHCP versão 6 para IPv6;

13. Protocolos

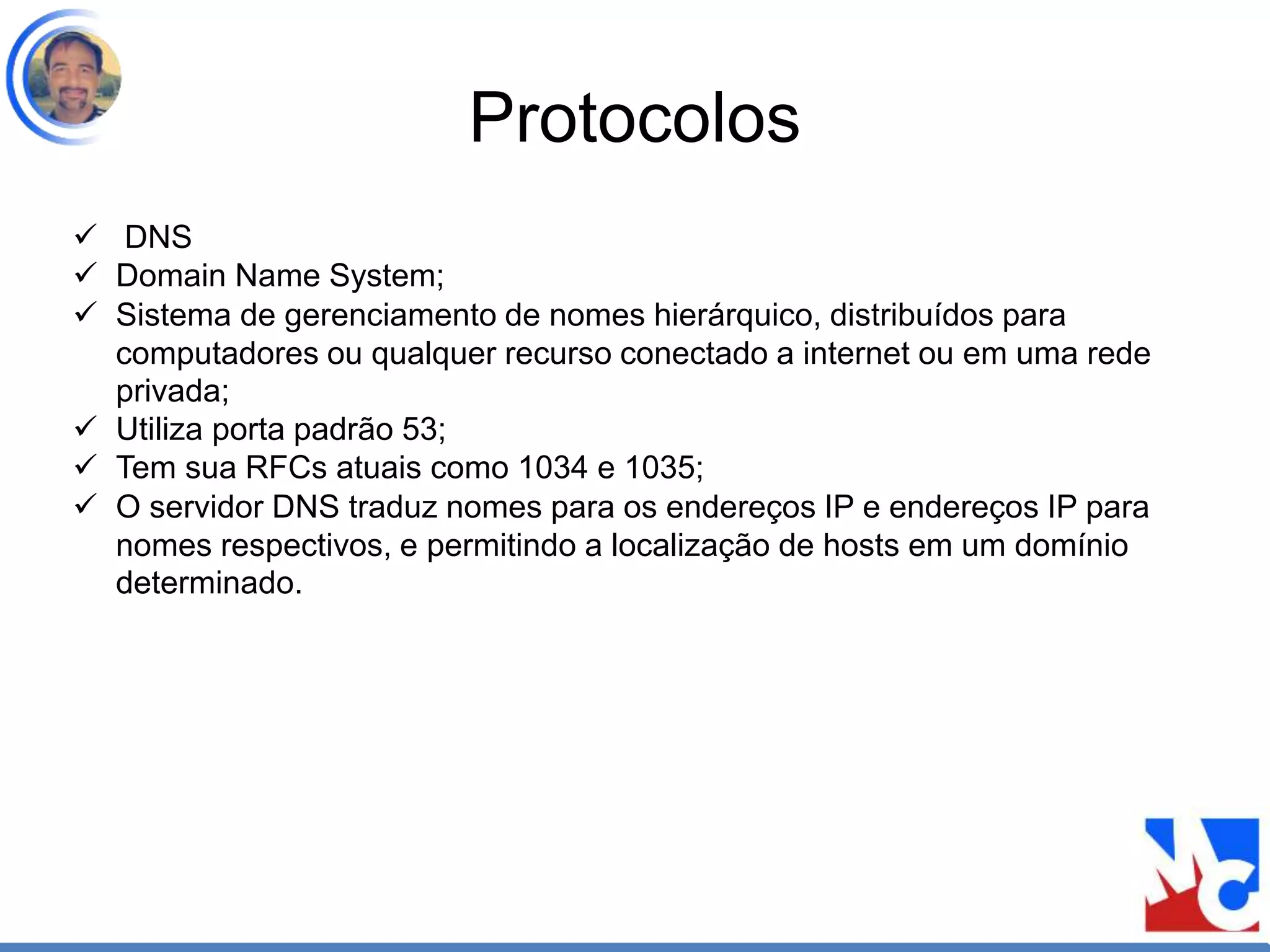

 DNS
 Domain Name System;
 Sistema de gerenciamento de nomes hierárquico, distribuídos para
computadores ou qualquer recurso conectado a internet ou em uma rede
privada;
 Utiliza porta padrão 53;
 Tem sua RFCs atuais como 1034 e 1035;
 O servidor DNS traduz nomes para os endereços IP e endereços IP para
nomes respectivos, e permitindo a localização de hosts em um domínio
determinado.

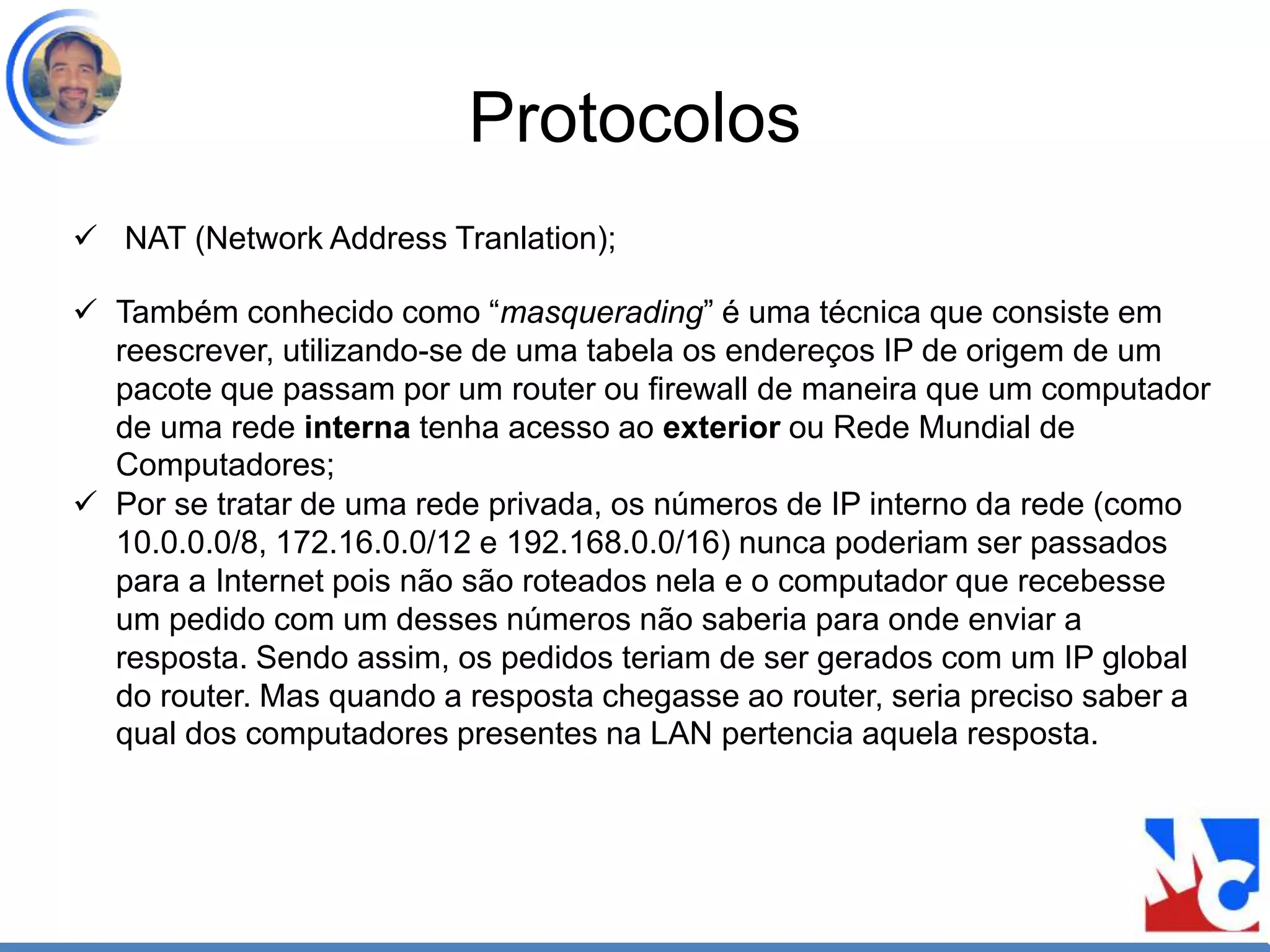

14. Protocolos
 NAT (Network Address Tranlation);
 Também conhecido como “masquerading” é uma técnica que consiste em
reescrever, utilizando-se de uma tabela os endereços IP de origem de um
pacote que passam por um router ou firewall de maneira que um computador
de uma rede interna tenha acesso ao exterior ou Rede Mundial de
Computadores;
 Por se tratar de uma rede privada, os números de IP interno da rede (como
10.0.0.0/8, 172.16.0.0/12 e 192.168.0.0/16) nunca poderiam ser passados
para a Internet pois não são roteados nela e o computador que recebesse
um pedido com um desses números não saberia para onde enviar a
resposta. Sendo assim, os pedidos teriam de ser gerados com um IP global
do router. Mas quando a resposta chegasse ao router, seria preciso saber a
qual dos computadores presentes na LAN pertencia aquela resposta.

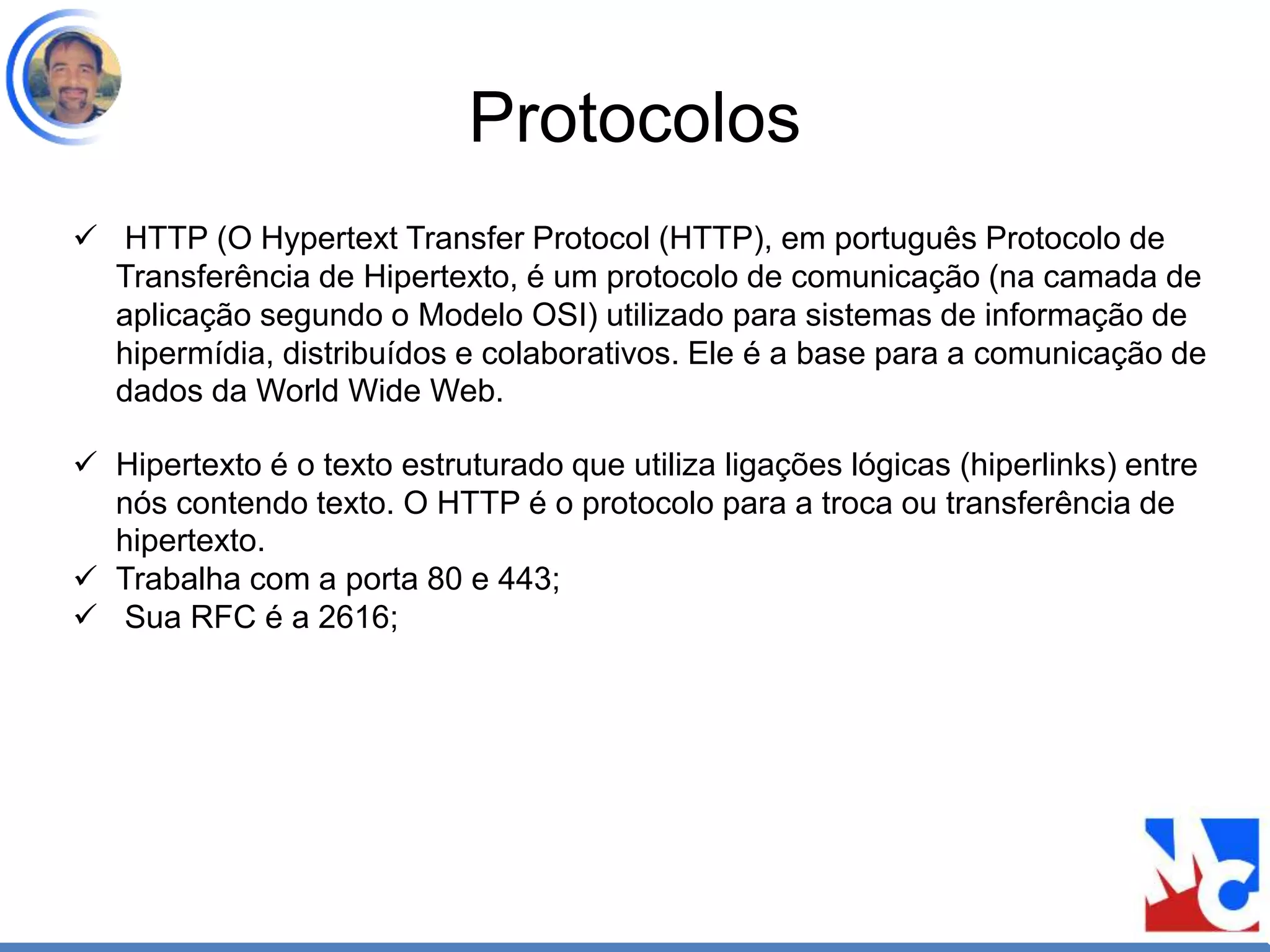

15. Protocolos
 HTTP (O Hypertext Transfer Protocol (HTTP), em português Protocolo de
Transferência de Hipertexto, é um protocolo de comunicação (na camada de
aplicação segundo o Modelo OSI) utilizado para sistemas de informação de
hipermídia, distribuídos e colaborativos. Ele é a base para a comunicação de
dados da World Wide Web.
 Hipertexto é o texto estruturado que utiliza ligações lógicas (hiperlinks) entre
nós contendo texto. O HTTP é o protocolo para a troca ou transferência de
hipertexto.
 Trabalha com a porta 80 e 443;
 Sua RFC é a 2616;

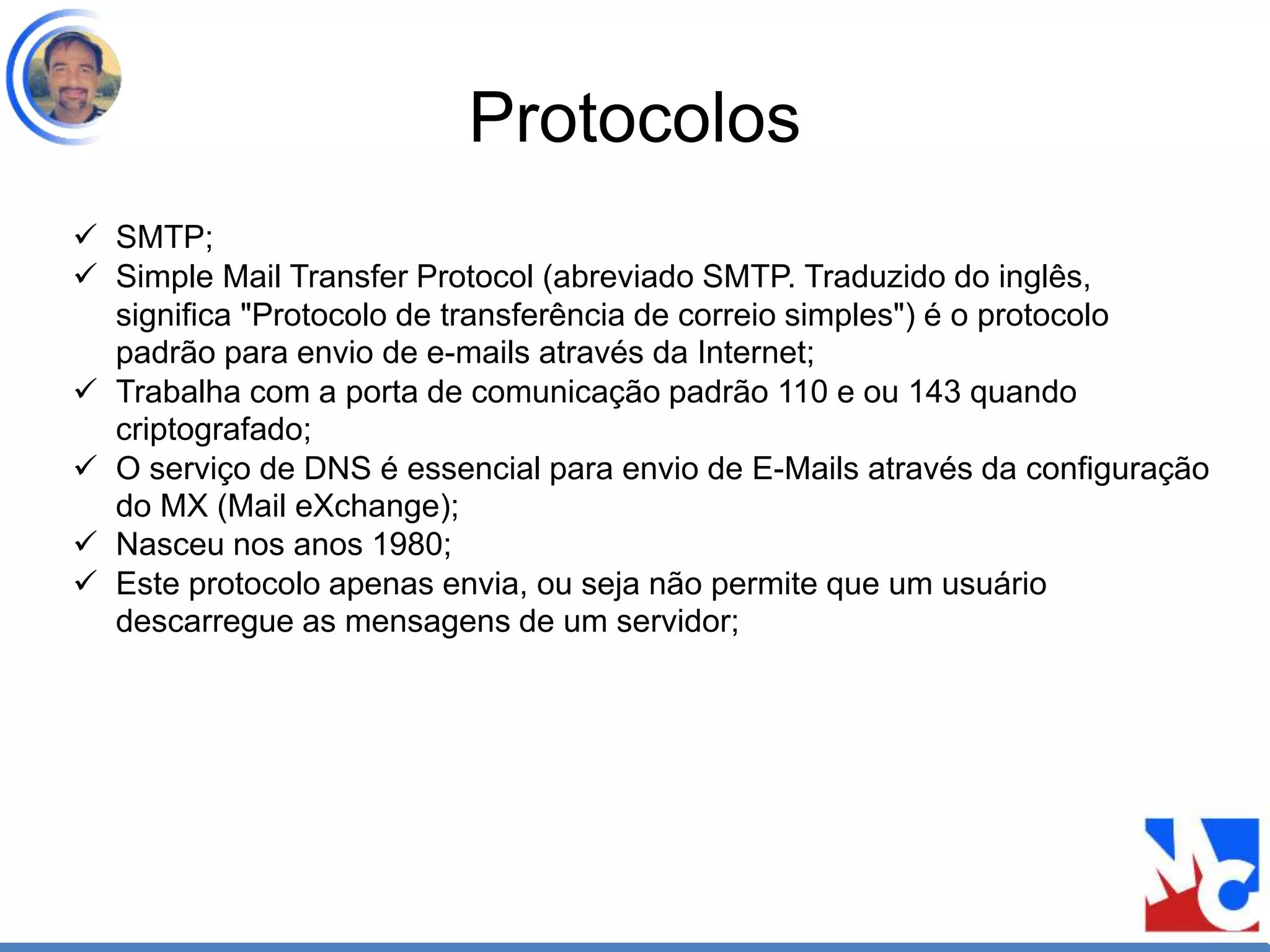

16. Protocolos
 SMTP;
 Simple Mail Transfer Protocol (abreviado SMTP. Traduzido do inglês,
significa "Protocolo de transferência de correio simples") é o protocolo
padrão para envio de e-mails através da Internet;
 Trabalha com a porta de comunicação padrão 110 e ou 143 quando
criptografado;
 O serviço de DNS é essencial para envio de E-Mails através da configuração
do MX (Mail eXchange);
 Nasceu nos anos 1980;
 Este protocolo apenas envia, ou seja não permite que um usuário
descarregue as mensagens de um servidor;

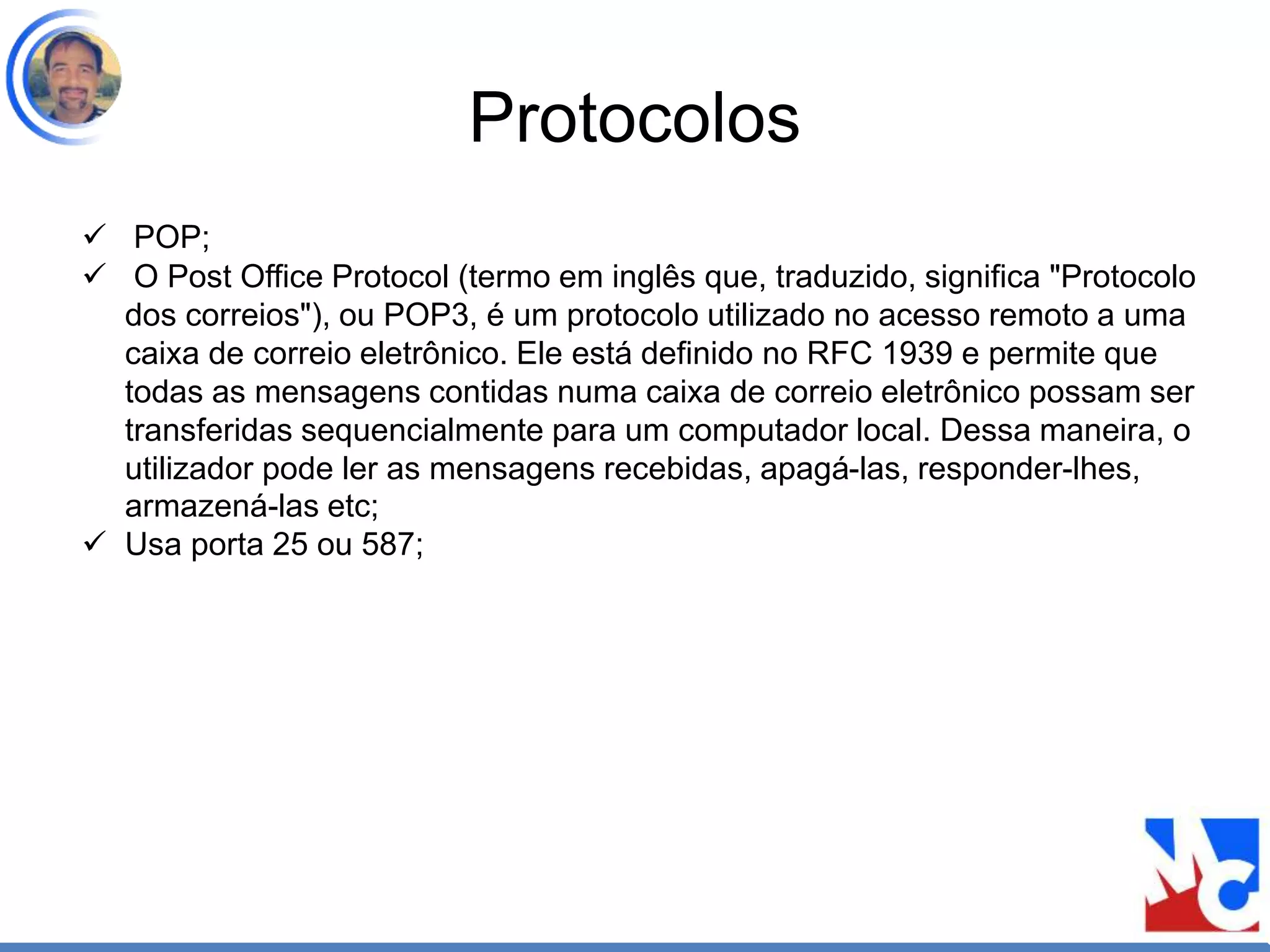

17. Protocolos
 POP;
 O Post Office Protocol (termo em inglês que, traduzido, significa "Protocolo
dos correios"), ou POP3, é um protocolo utilizado no acesso remoto a uma
caixa de correio eletrônico. Ele está definido no RFC 1939 e permite que
todas as mensagens contidas numa caixa de correio eletrônico possam ser
transferidas sequencialmente para um computador local. Dessa maneira, o
utilizador pode ler as mensagens recebidas, apagá-las, responder-lhes,
armazená-las etc;
 Usa porta 25 ou 587;

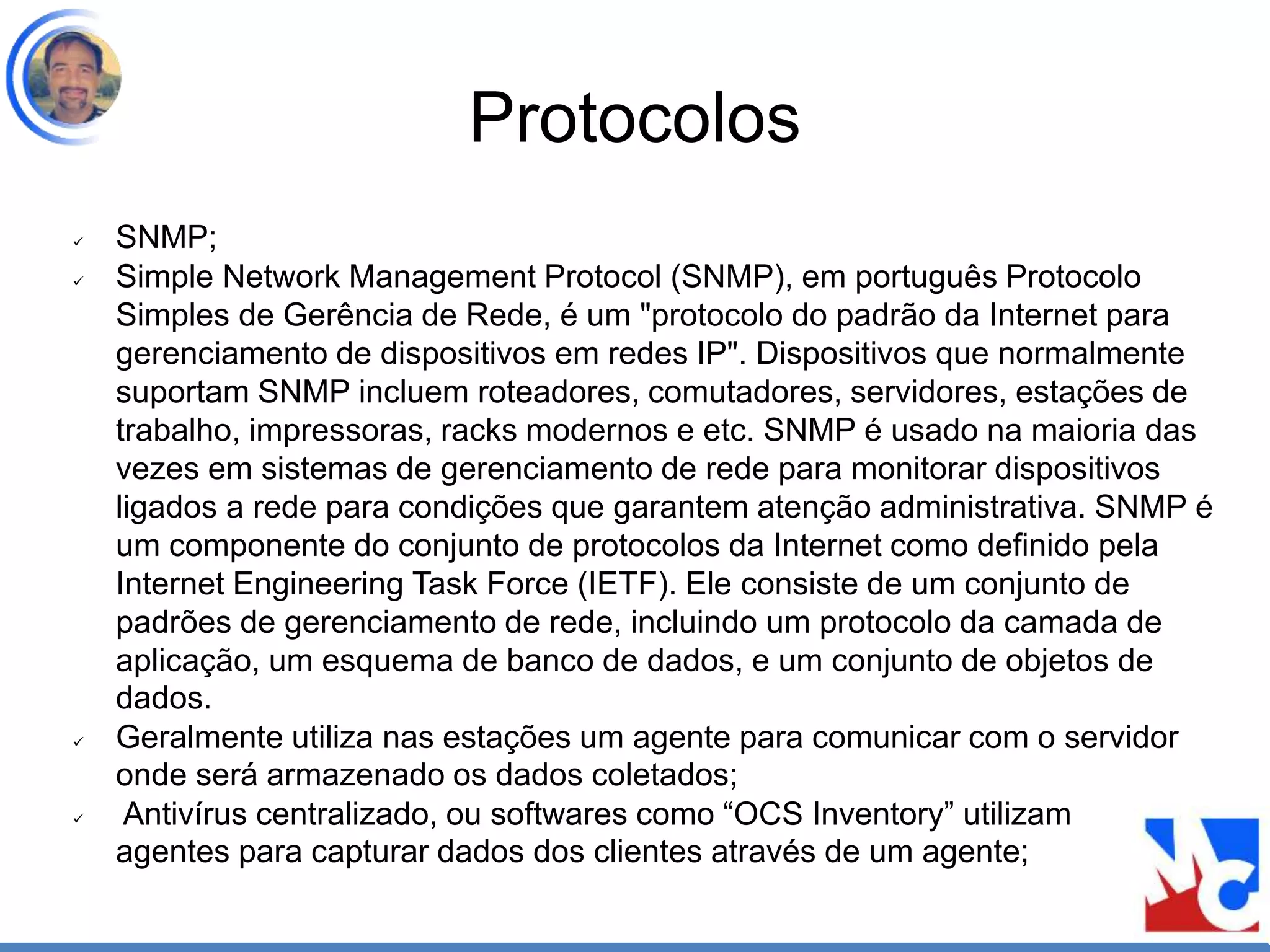

18. Protocolos
 SNMP;
 Simple Network Management Protocol (SNMP), em português Protocolo
Simples de Gerência de Rede, é um "protocolo do padrão da Internet para
gerenciamento de dispositivos em redes IP". Dispositivos que normalmente
suportam SNMP incluem roteadores, comutadores, servidores, estações de
trabalho, impressoras, racks modernos e etc. SNMP é usado na maioria das
vezes em sistemas de gerenciamento de rede para monitorar dispositivos
ligados a rede para condições que garantem atenção administrativa. SNMP é
um componente do conjunto de protocolos da Internet como definido pela
Internet Engineering Task Force (IETF). Ele consiste de um conjunto de
padrões de gerenciamento de rede, incluindo um protocolo da camada de
aplicação, um esquema de banco de dados, e um conjunto de objetos de
dados.
 Geralmente utiliza nas estações um agente para comunicar com o servidor
onde será armazenado os dados coletados;
 Antivírus centralizado, ou softwares como “OCS Inventory” utilizam
agentes para capturar dados dos clientes através de um agente;
