1. SERVIÇOS
e PROTOCOLOS
CLEITON RODRIGUES SOUSA / DAYANE SOUSA COSTA

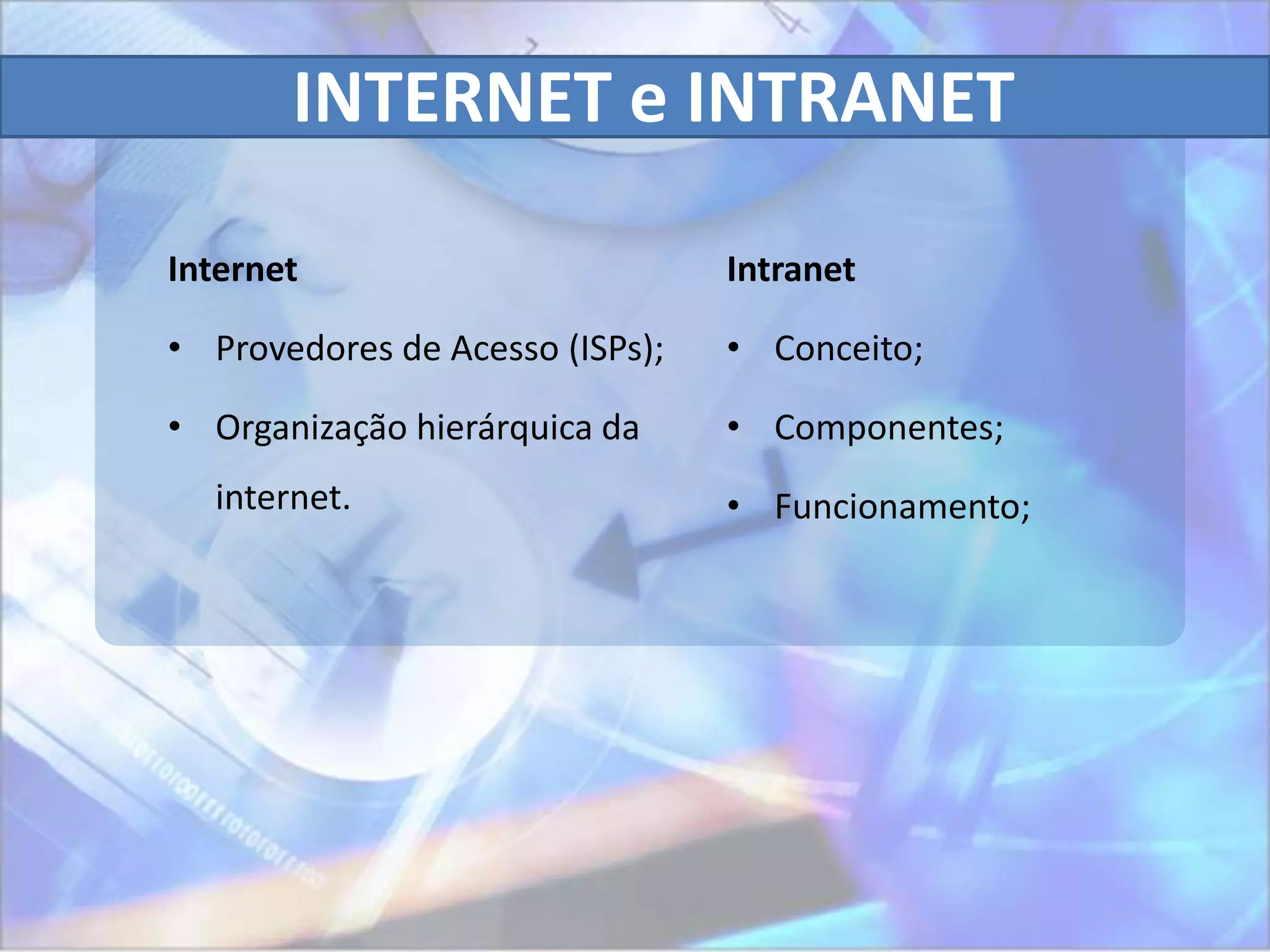

2. INTERNET e INTRANET
Internet Intranet
• Provedores de Acesso (ISPs); • Conceito;
• Organização hierárquica da • Componentes;
internet. • Funcionamento;

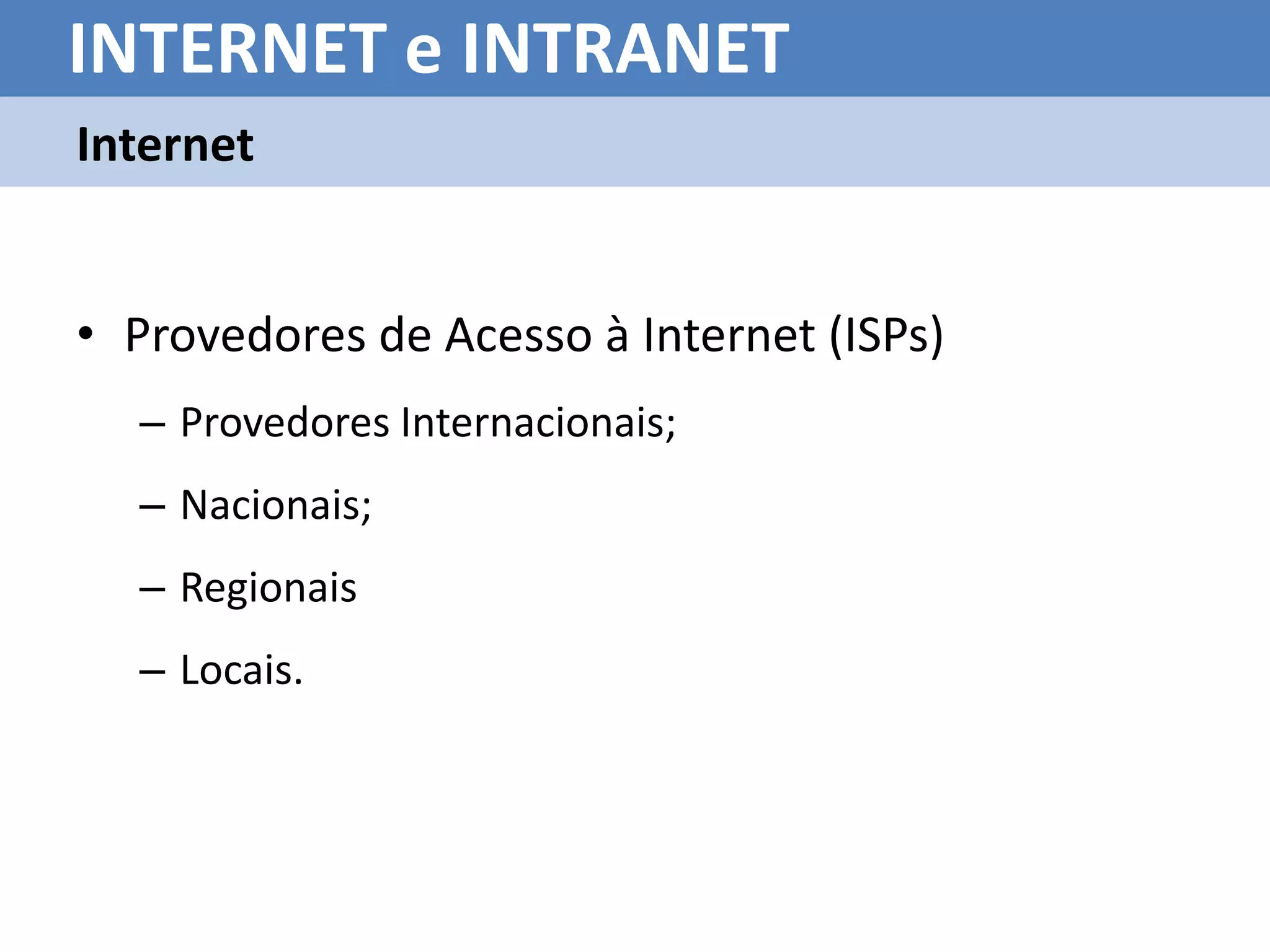

3. INTERNET e INTRANET
Internet
• Provedores de Acesso à Internet (ISPs)
– Provedores Internacionais;
– Nacionais;
– Regionais
– Locais.

4. INTERNET e INTRANET

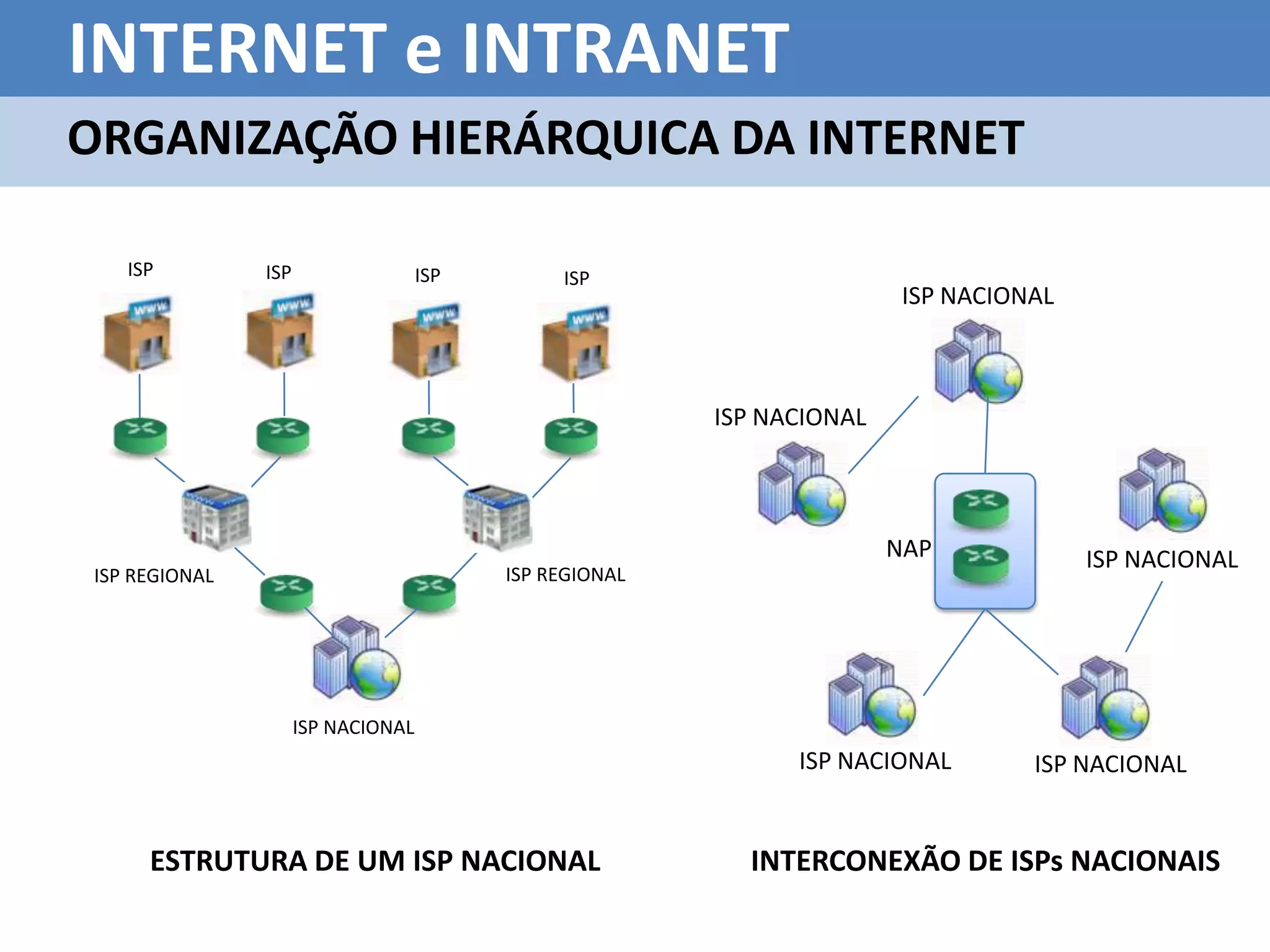

ORGANIZAÇÃO HIERÁRQUICA DA INTERNET
ISP ISP ISP ISP
ISP NACIONAL
ISP NACIONAL
NAP ISP NACIONAL
ISP REGIONAL ISP REGIONAL
ISP NACIONAL
ISP NACIONAL ISP NACIONAL
ESTRUTURA DE UM ISP NACIONAL INTERCONEXÃO DE ISPs NACIONAIS

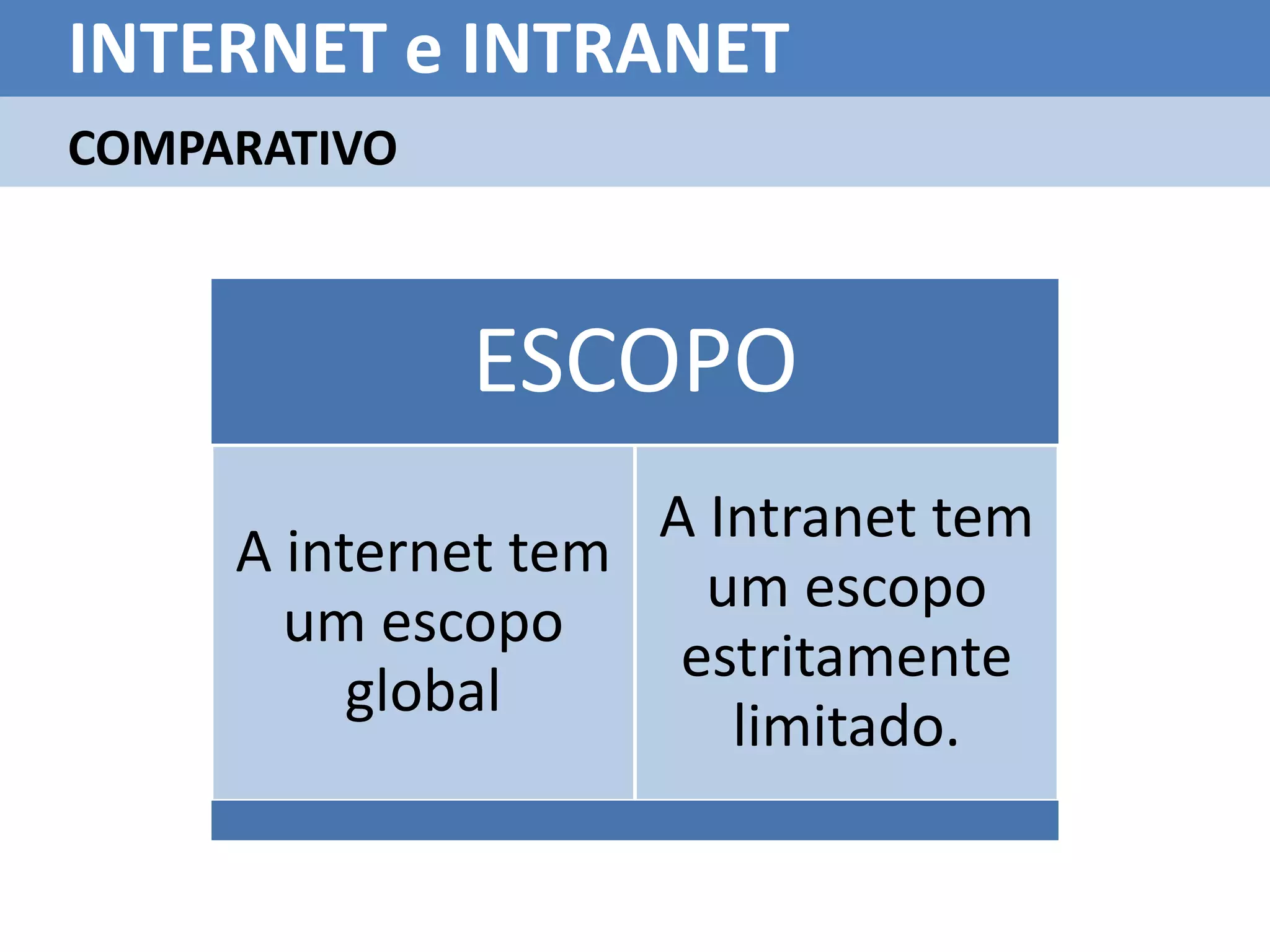

5. INTERNET e INTRANET
COMPARATIVO
ESCOPO
A Intranet tem
A internet tem
um escopo
um escopo
estritamente
global
limitado.

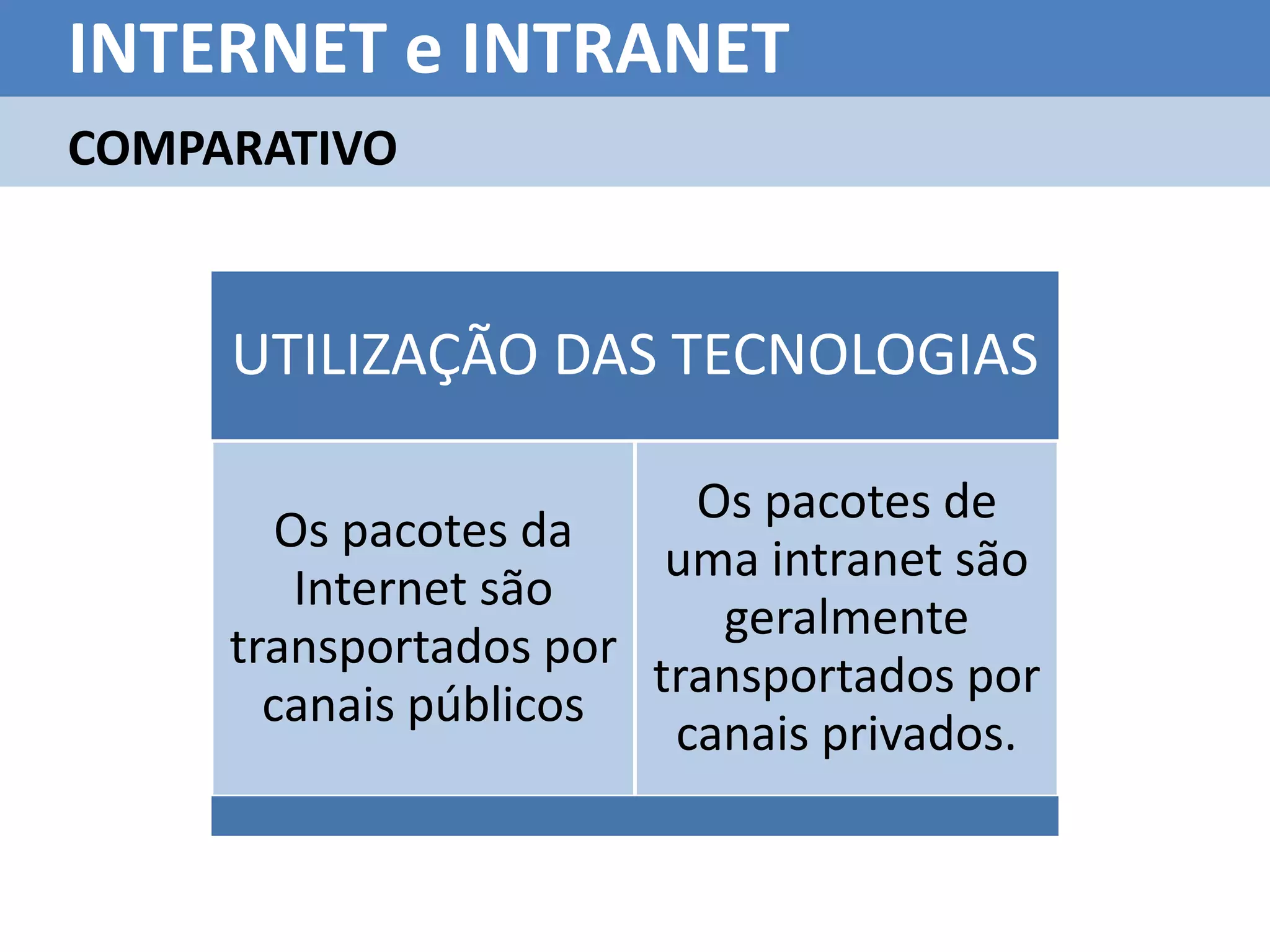

6. INTERNET e INTRANET
COMPARATIVO
UTILIZAÇÃO DAS TECNOLOGIAS
Os pacotes de
Os pacotes da
uma intranet são
Internet são
geralmente
transportados por
transportados por
canais públicos
canais privados.

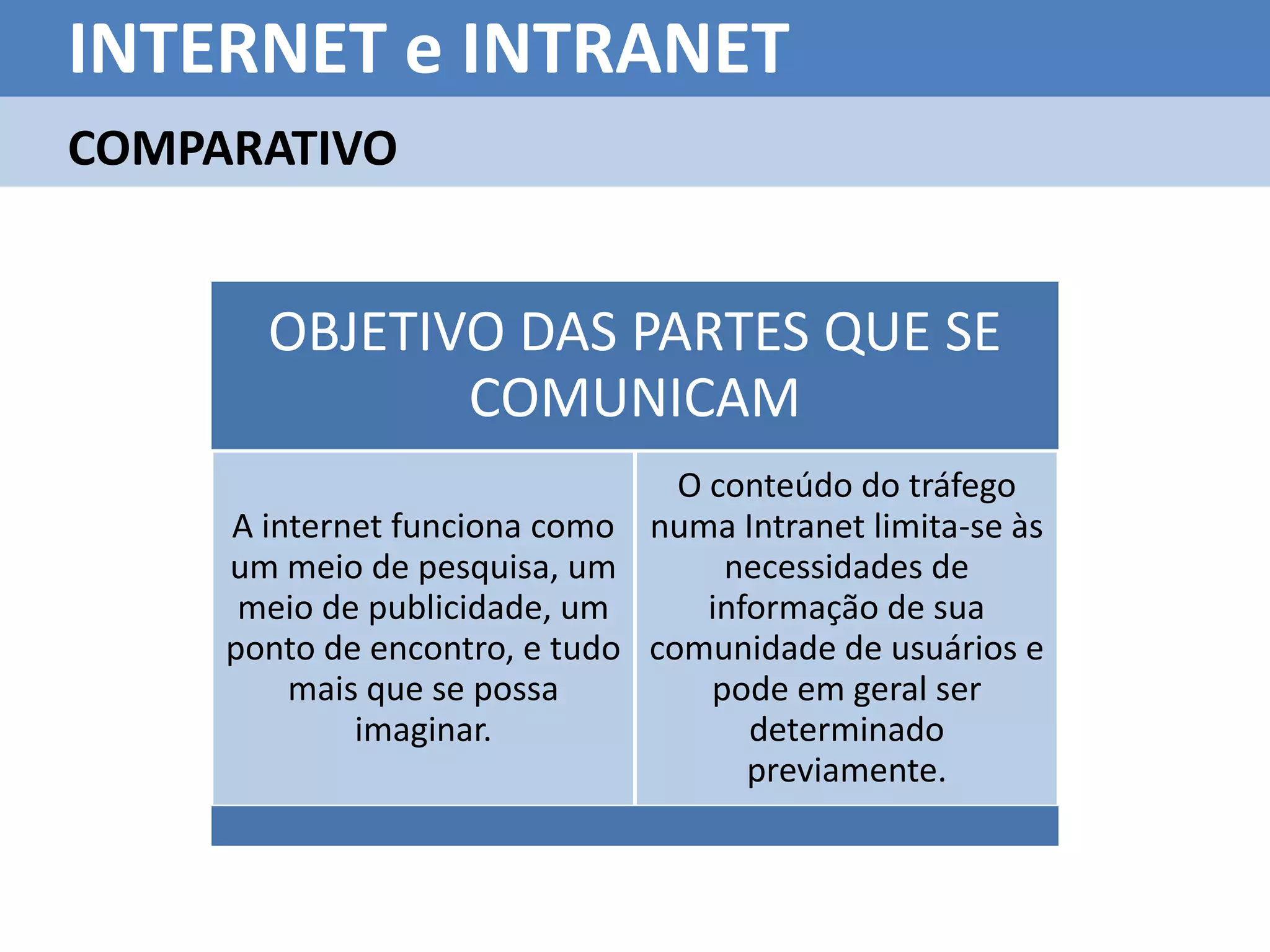

7. INTERNET e INTRANET
COMPARATIVO
OBJETIVO DAS PARTES QUE SE
COMUNICAM
O conteúdo do tráfego
A internet funciona como numa Intranet limita-se às
um meio de pesquisa, um necessidades de
meio de publicidade, um informação de sua
ponto de encontro, e tudo comunidade de usuários e
mais que se possa pode em geral ser
imaginar. determinado
previamente.

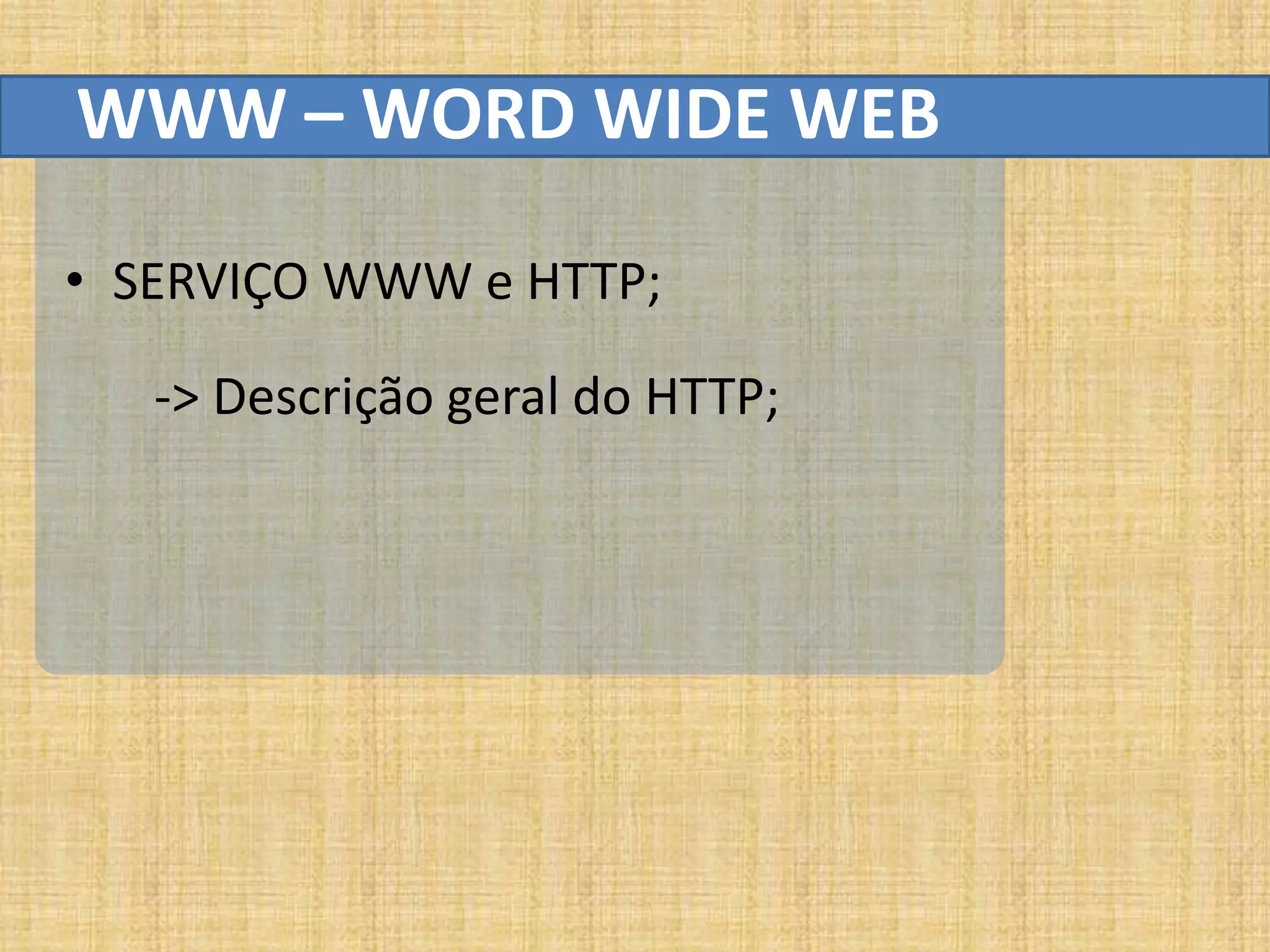

8. WWW – WORD WIDE WEB
• SERVIÇO WWW e HTTP;
-> Descrição geral do HTTP;

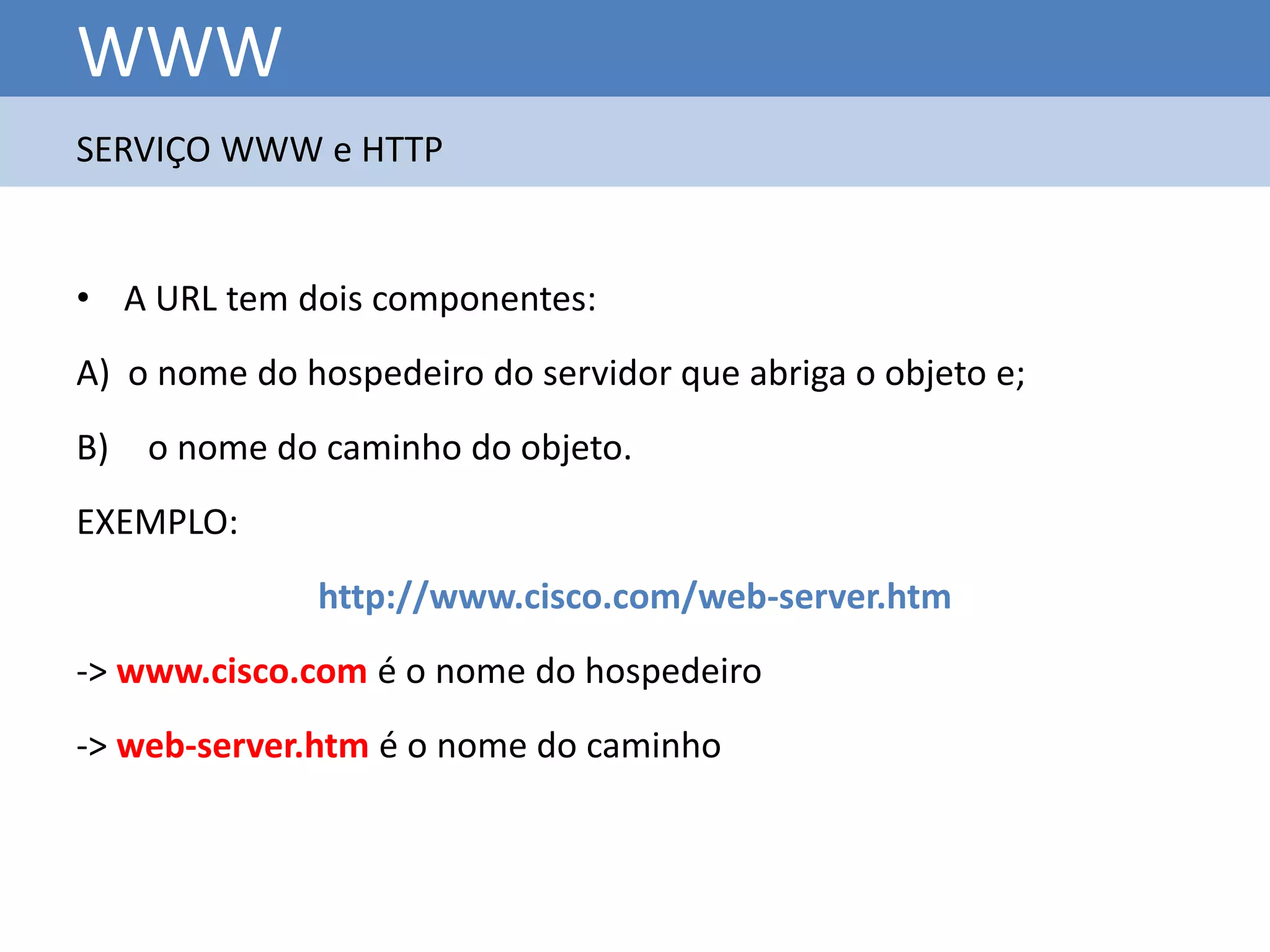

9. WWW
SERVIÇO WWW e HTTP
• A URL tem dois componentes:
A) o nome do hospedeiro do servidor que abriga o objeto e;
B) o nome do caminho do objeto.
EXEMPLO:
http://www.cisco.com/web-server.htm
-> www.cisco.com é o nome do hospedeiro
-> web-server.htm é o nome do caminho

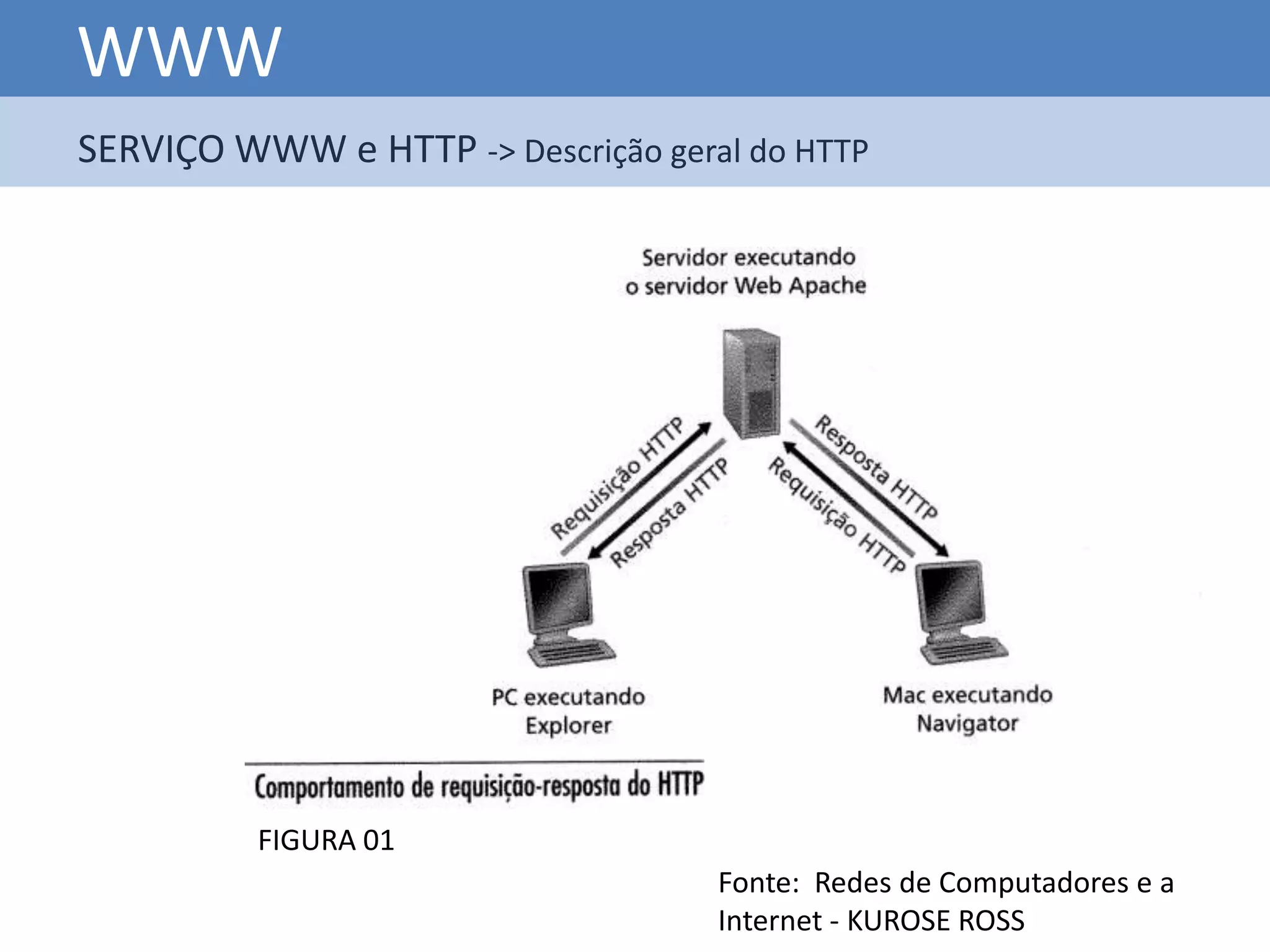

10. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
FIGURA 01
Fonte: Redes de Computadores e a
Internet - KUROSE ROSS

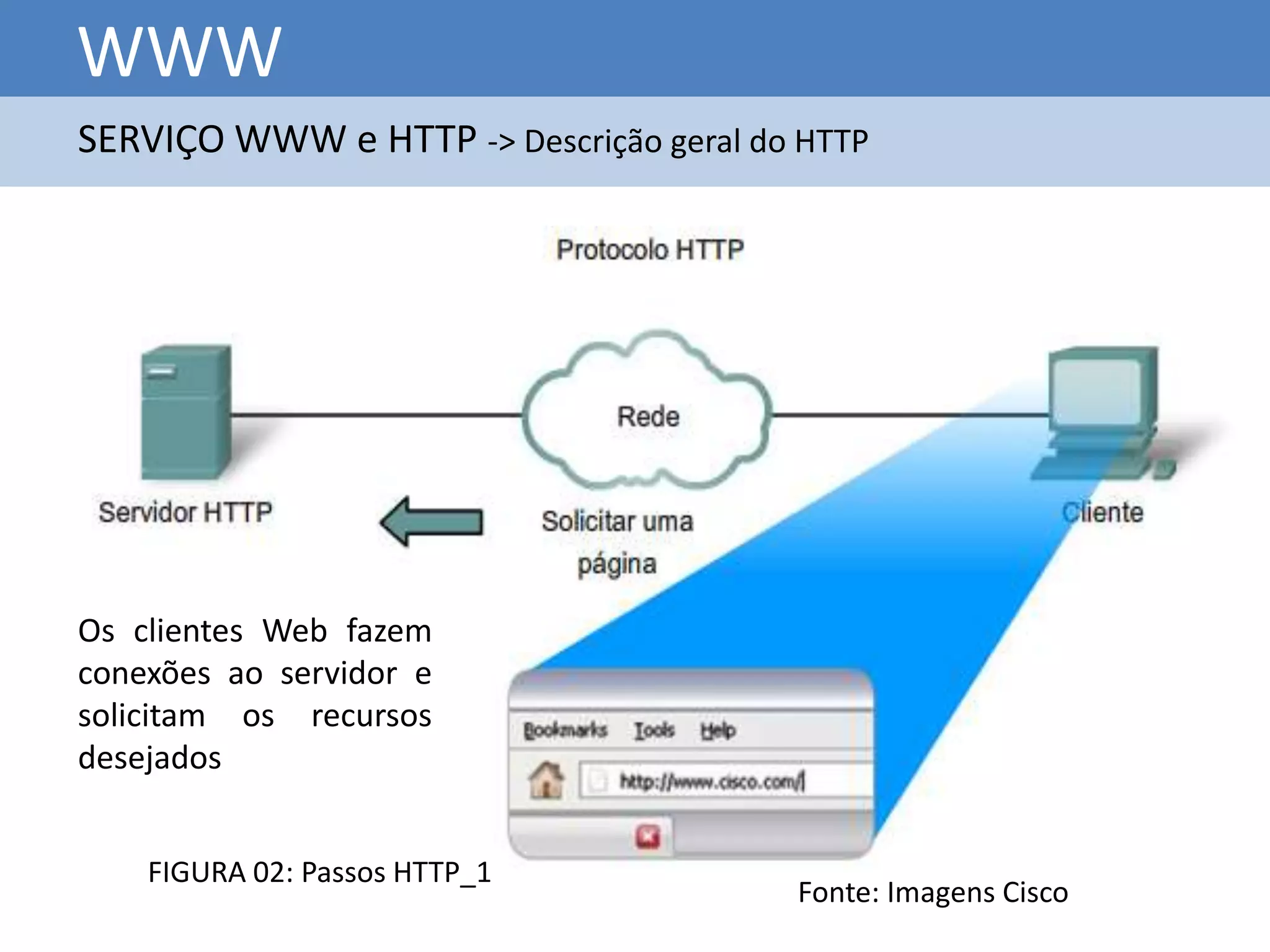

11. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
Os clientes Web fazem
conexões ao servidor e
solicitam os recursos
desejados
FIGURA 02: Passos HTTP_1
Fonte: Imagens Cisco

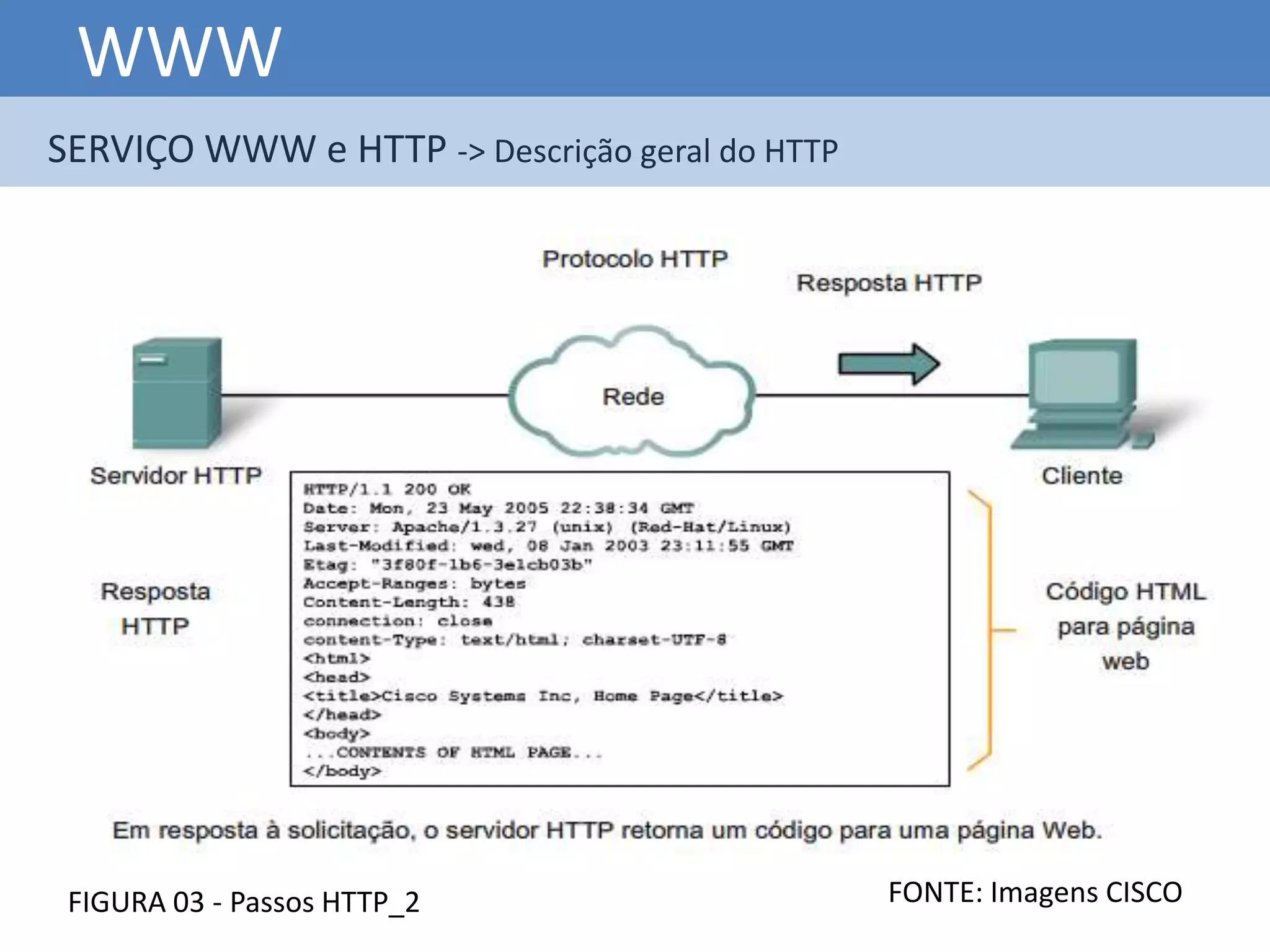

12. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
FIGURA 03 - Passos HTTP_2 FONTE: Imagens CISCO

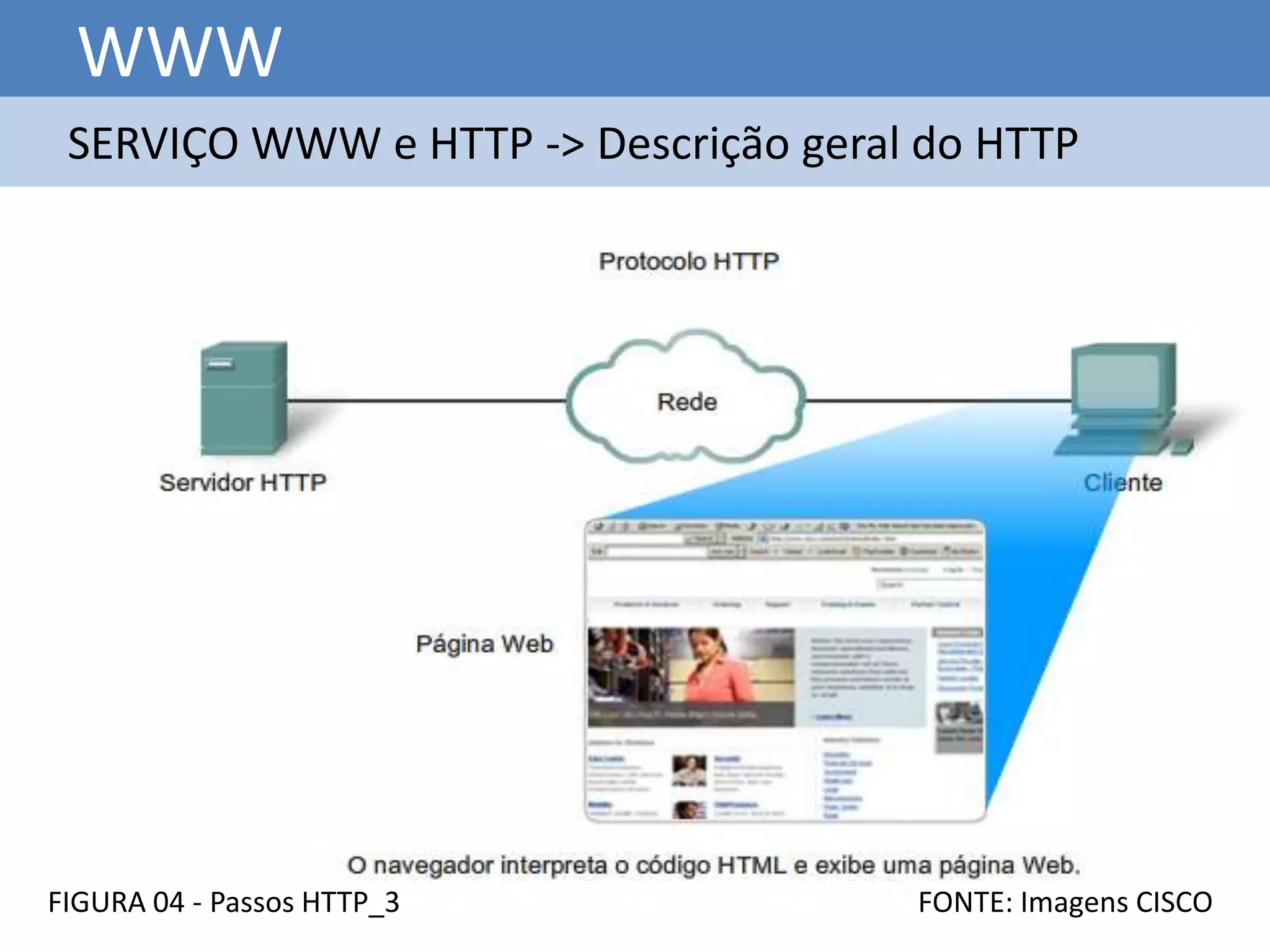

13. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
FIGURA 04 - Passos HTTP_3 FONTE: Imagens CISCO

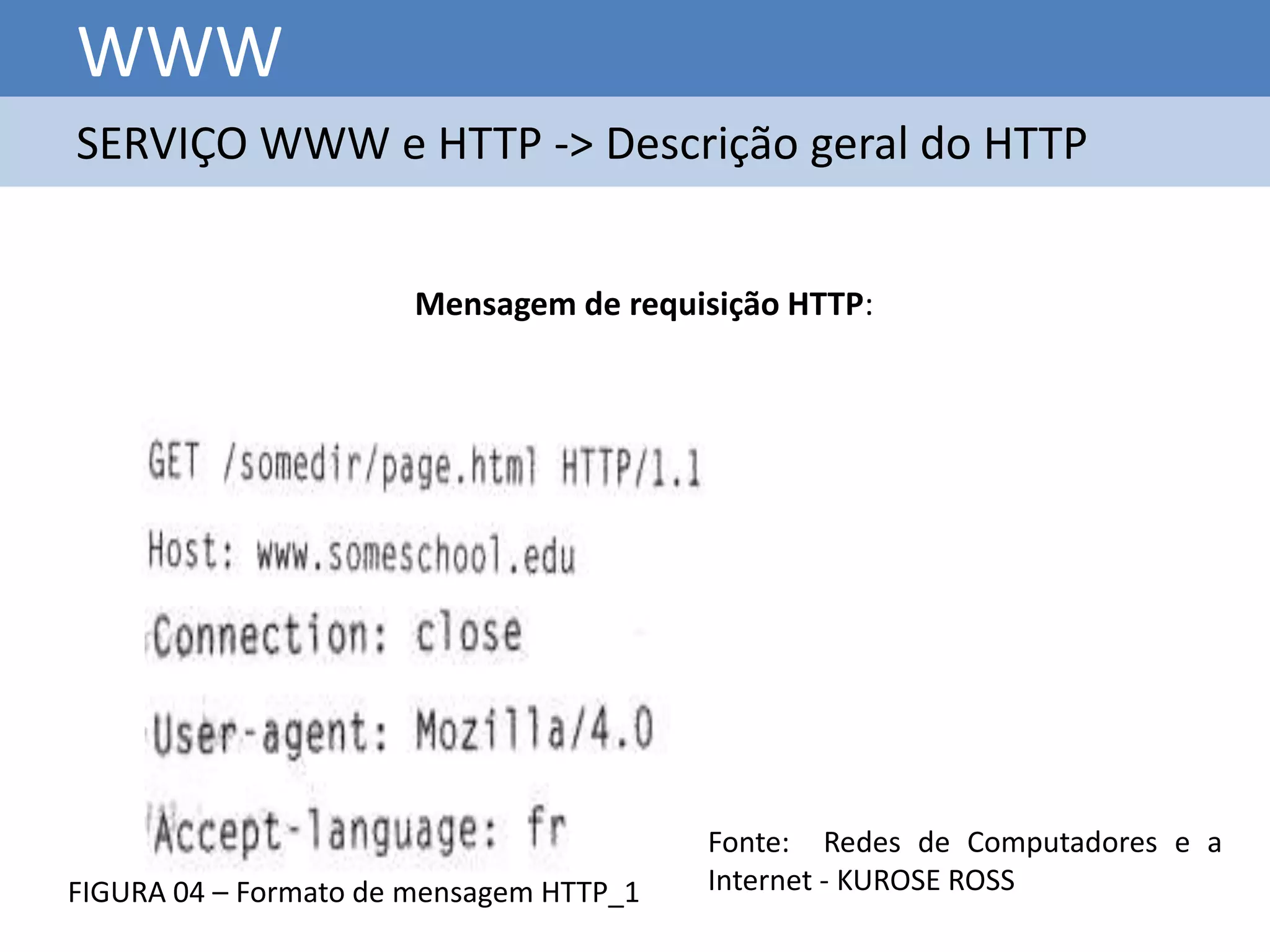

14. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
Mensagem de requisição HTTP:
Fonte: Redes de Computadores e a
FIGURA 04 – Formato de mensagem HTTP_1 Internet - KUROSE ROSS

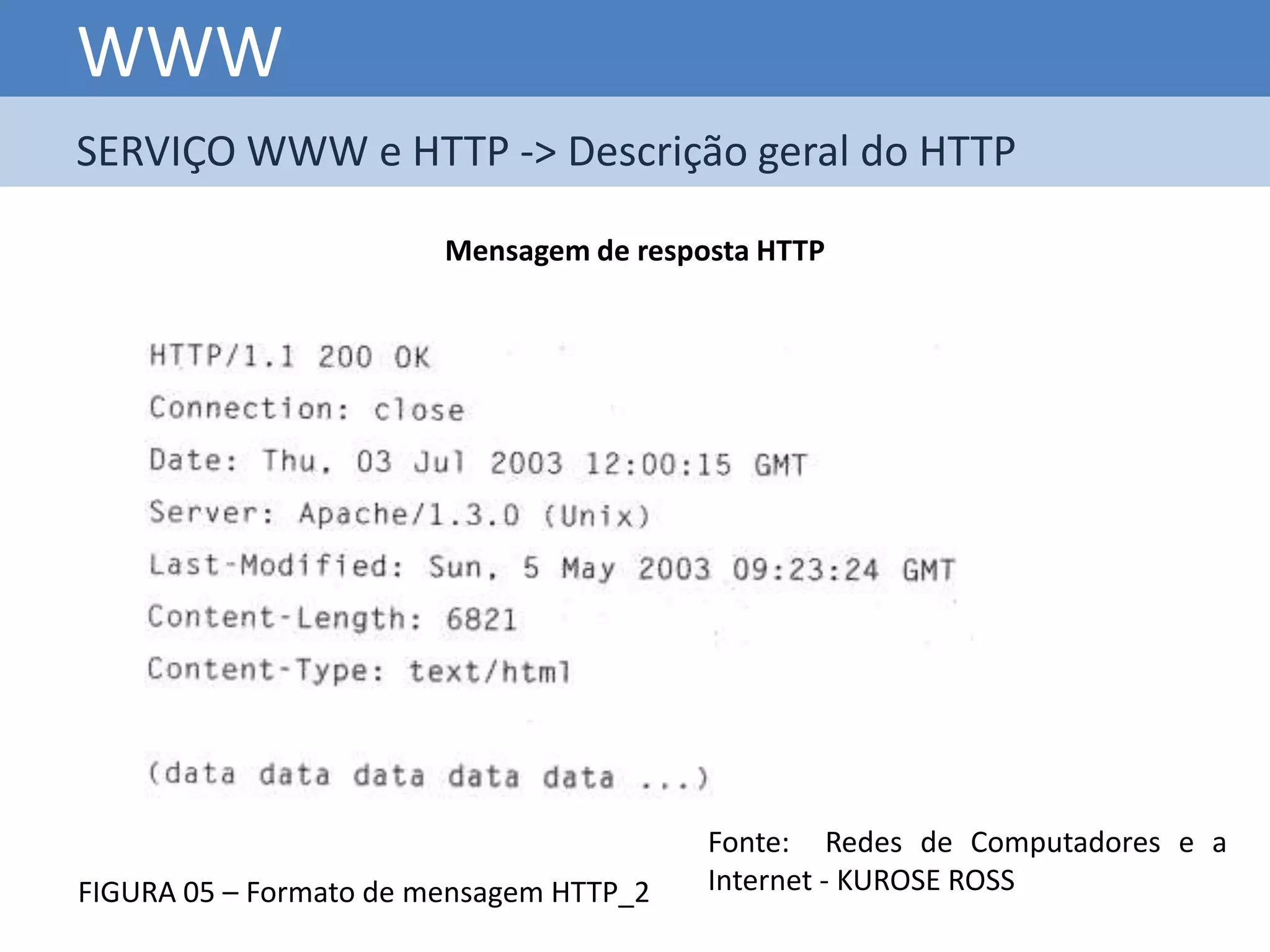

15. WWW
SERVIÇO WWW e HTTP -> Descrição geral do HTTP
Mensagem de resposta HTTP
Fonte: Redes de Computadores e a
FIGURA 05 – Formato de mensagem HTTP_2 Internet - KUROSE ROSS

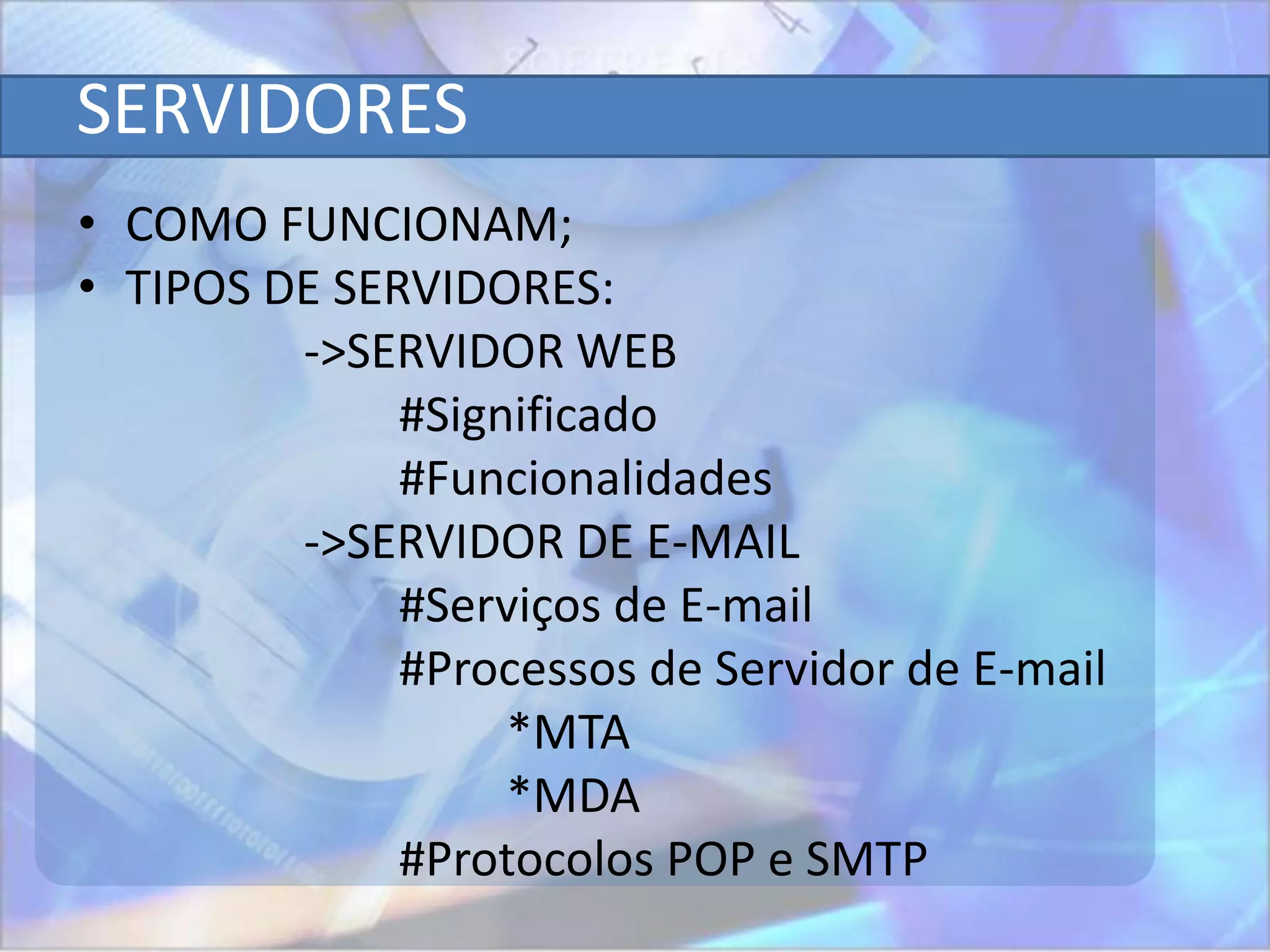

16. SERVIDORES
• COMO FUNCIONAM;
• TIPOS DE SERVIDORES:
->SERVIDOR WEB
#Significado
#Funcionalidades
->SERVIDOR DE E-MAIL
#Serviços de E-mail
#Processos de Servidor de E-mail
*MTA
*MDA
#Protocolos POP e SMTP

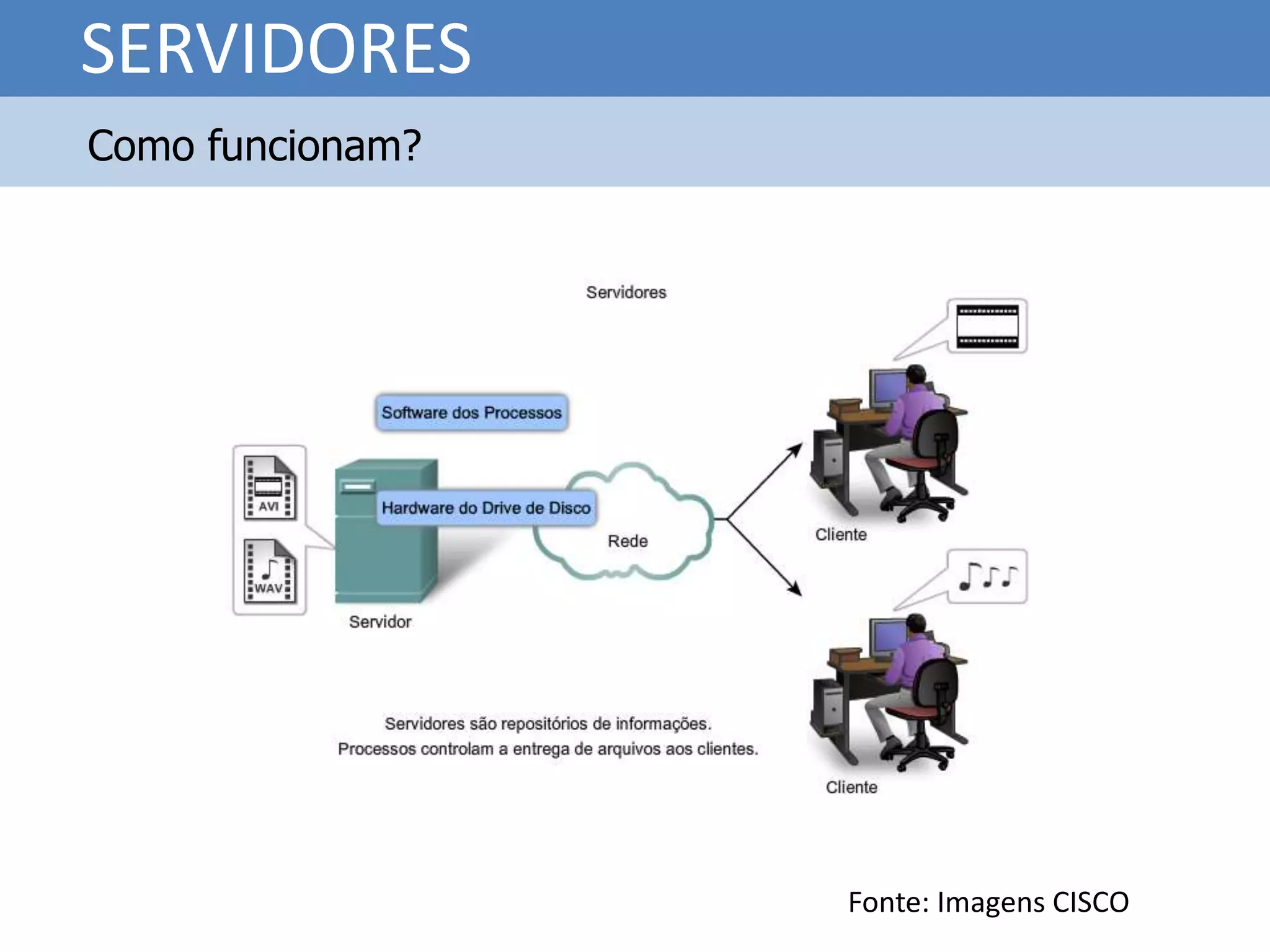

17. SERVIDORES
Como funcionam?
Fonte: Imagens CISCO

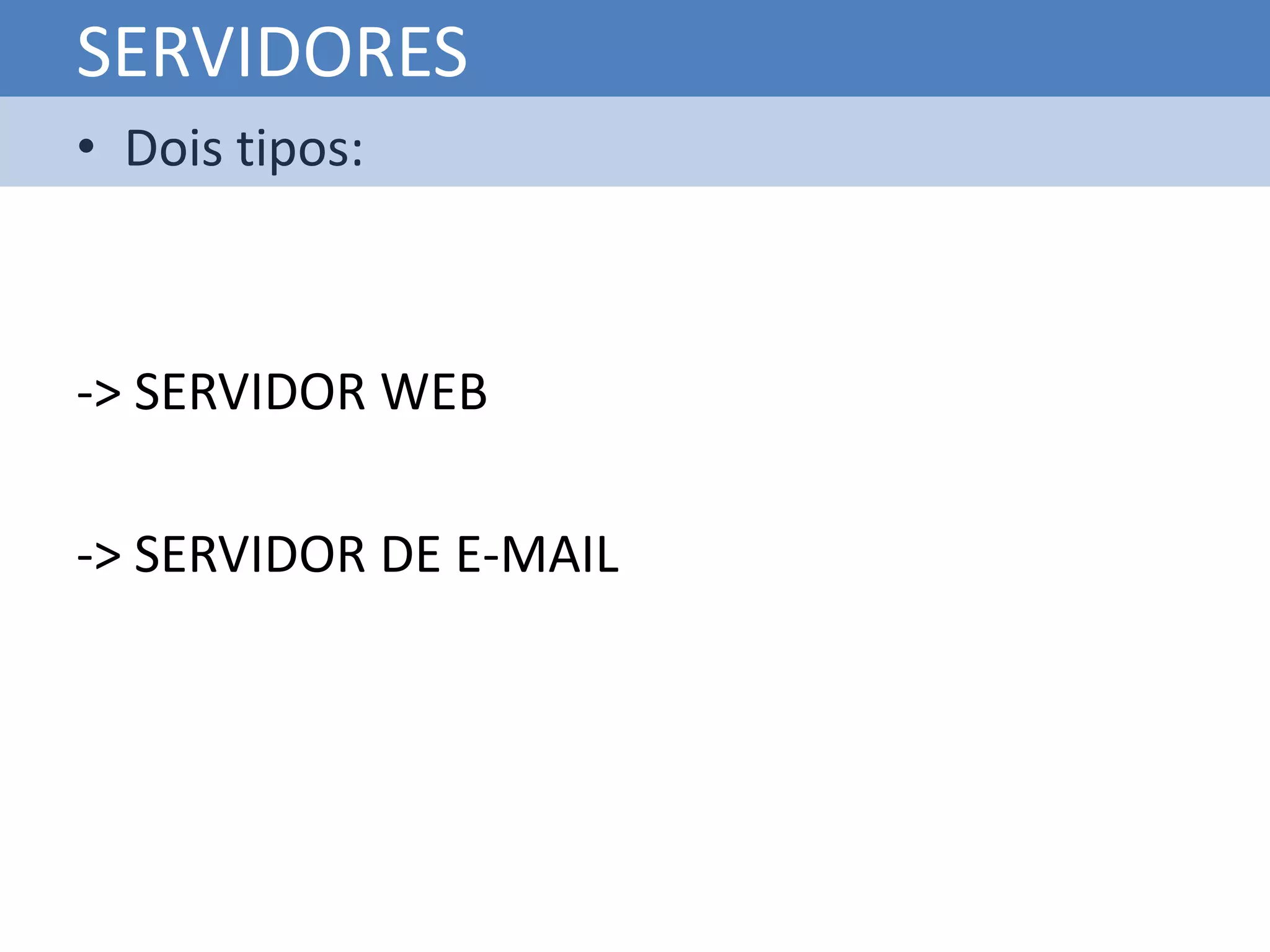

18. SERVIDORES
• Dois tipos:
-> SERVIDOR WEB
-> SERVIDOR DE E-MAIL

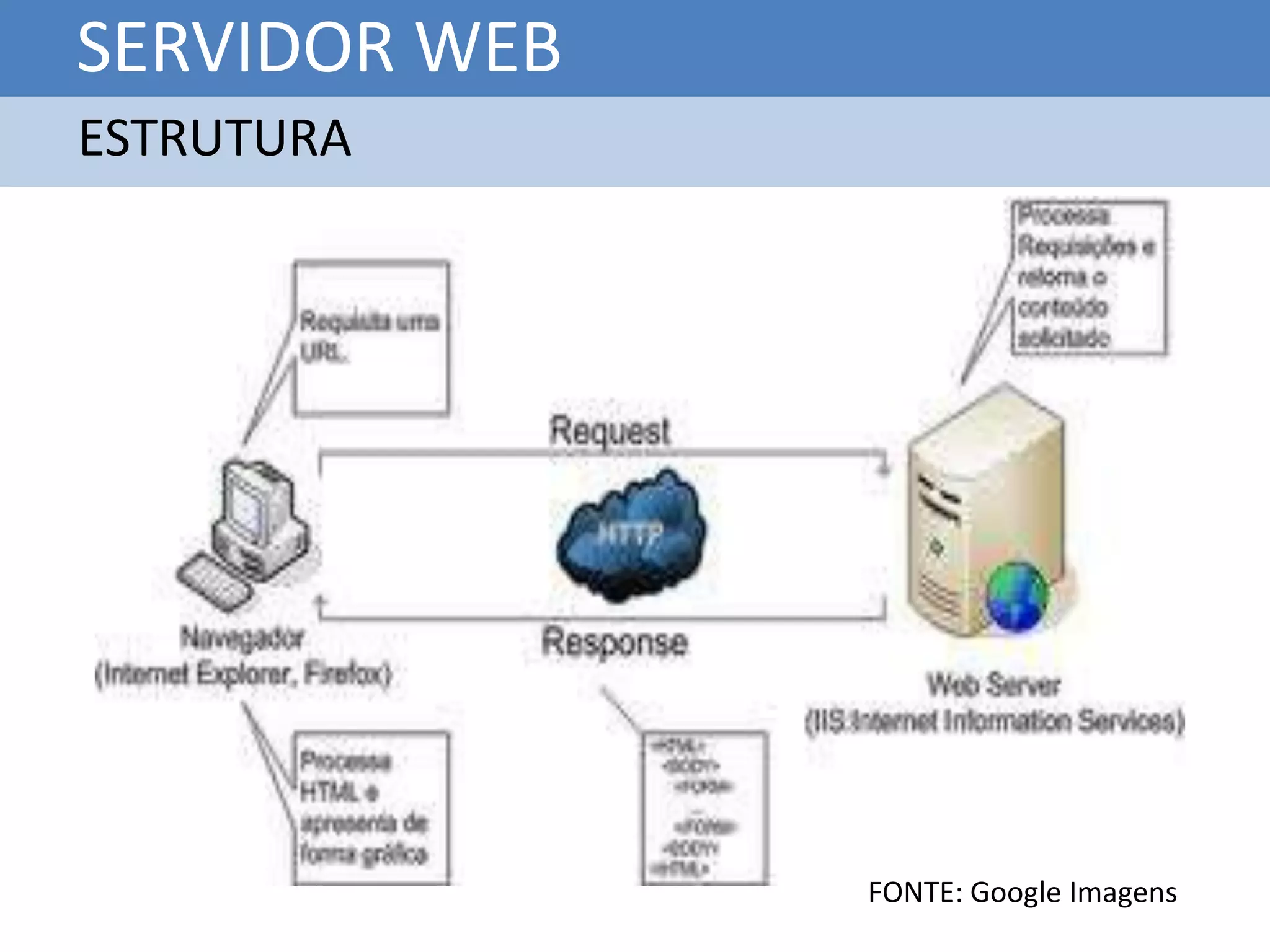

19. SERVIDOR WEB
ESTRUTURA
FONTE: Google Imagens

20. SERVIDOR WEB
• Mais Populares:

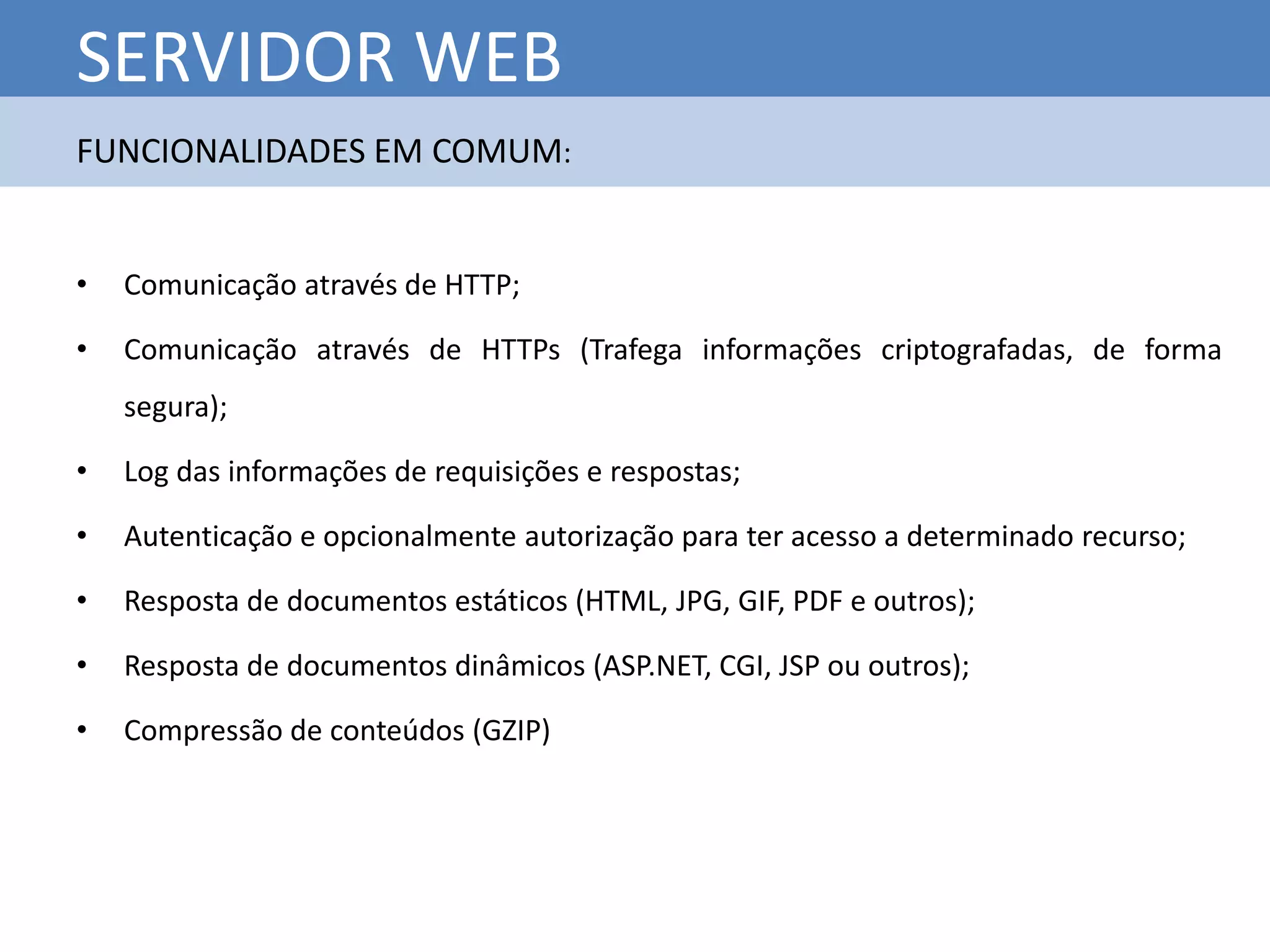

21. SERVIDOR WEB
FUNCIONALIDADES EM COMUM:
• Comunicação através de HTTP;
• Comunicação através de HTTPs (Trafega informações criptografadas, de forma
segura);
• Log das informações de requisições e respostas;
• Autenticação e opcionalmente autorização para ter acesso a determinado recurso;
• Resposta de documentos estáticos (HTML, JPG, GIF, PDF e outros);
• Resposta de documentos dinâmicos (ASP.NET, CGI, JSP ou outros);
• Compressão de conteúdos (GZIP)

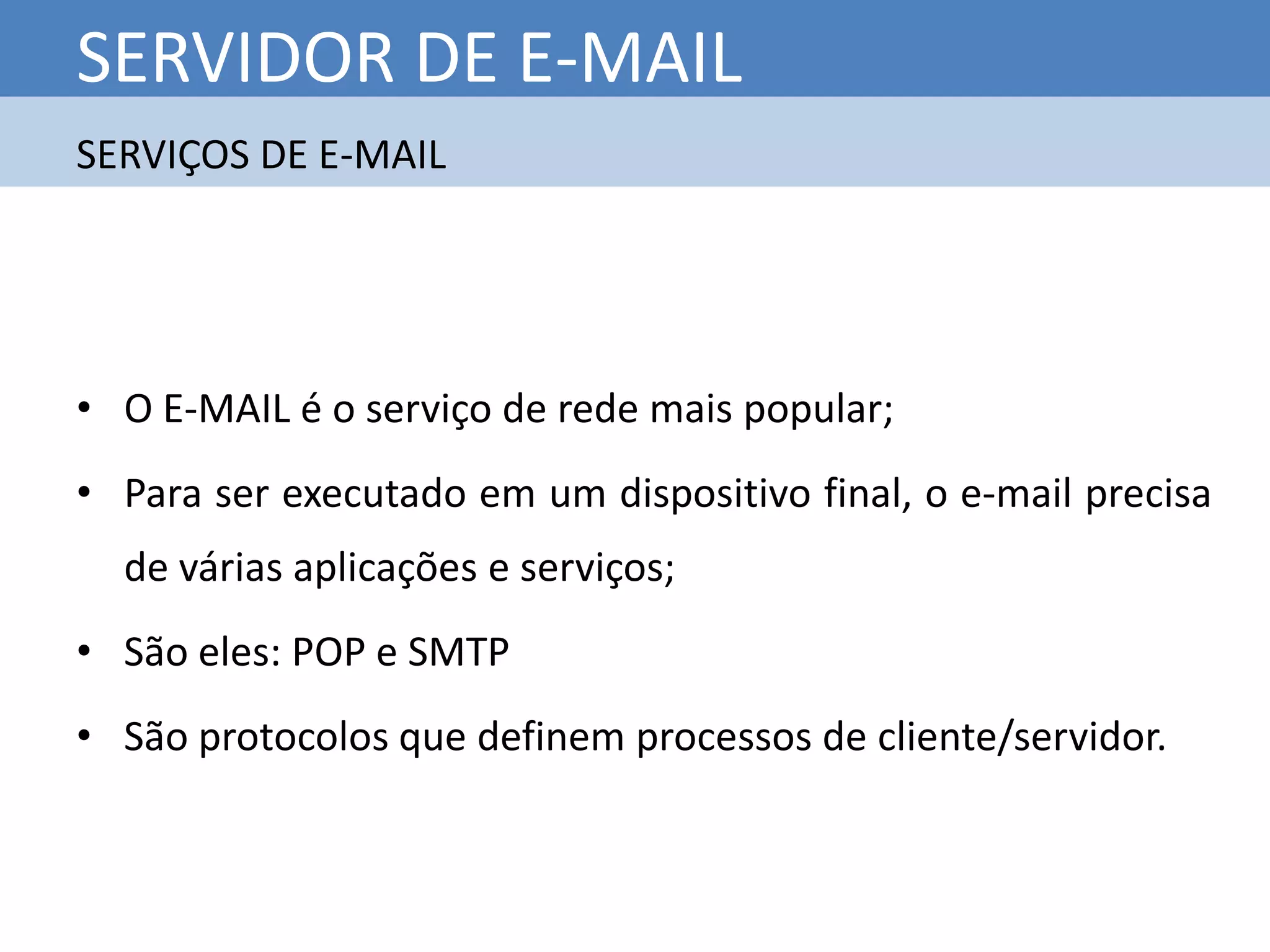

22. SERVIDOR DE E-MAIL
SERVIÇOS DE E-MAIL
• O E-MAIL é o serviço de rede mais popular;
• Para ser executado em um dispositivo final, o e-mail precisa
de várias aplicações e serviços;
• São eles: POP e SMTP
• São protocolos que definem processos de cliente/servidor.

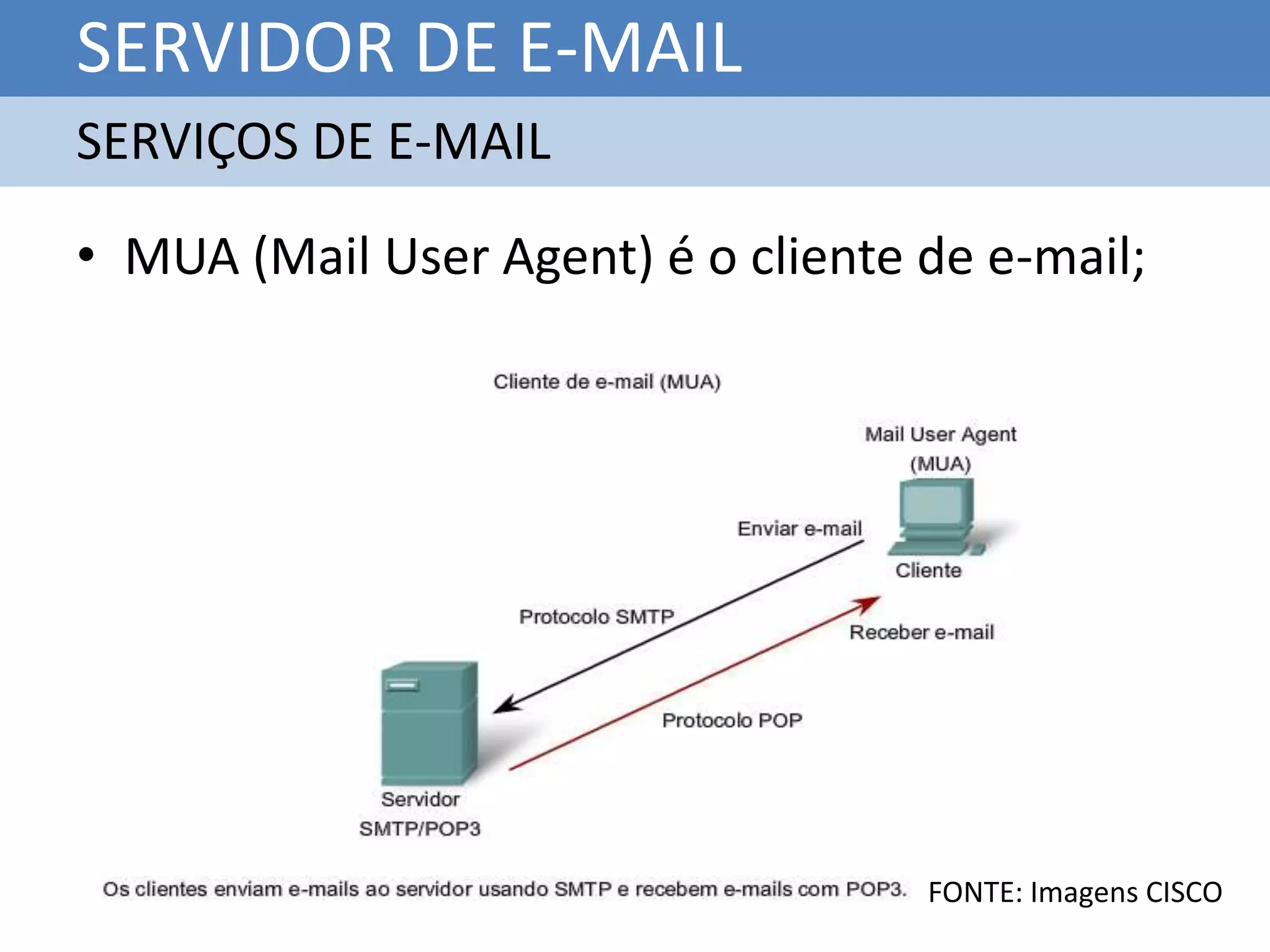

23. SERVIDOR DE E-MAIL
SERVIÇOS DE E-MAIL
• MUA (Mail User Agent) é o cliente de e-mail;
FONTE: Imagens CISCO

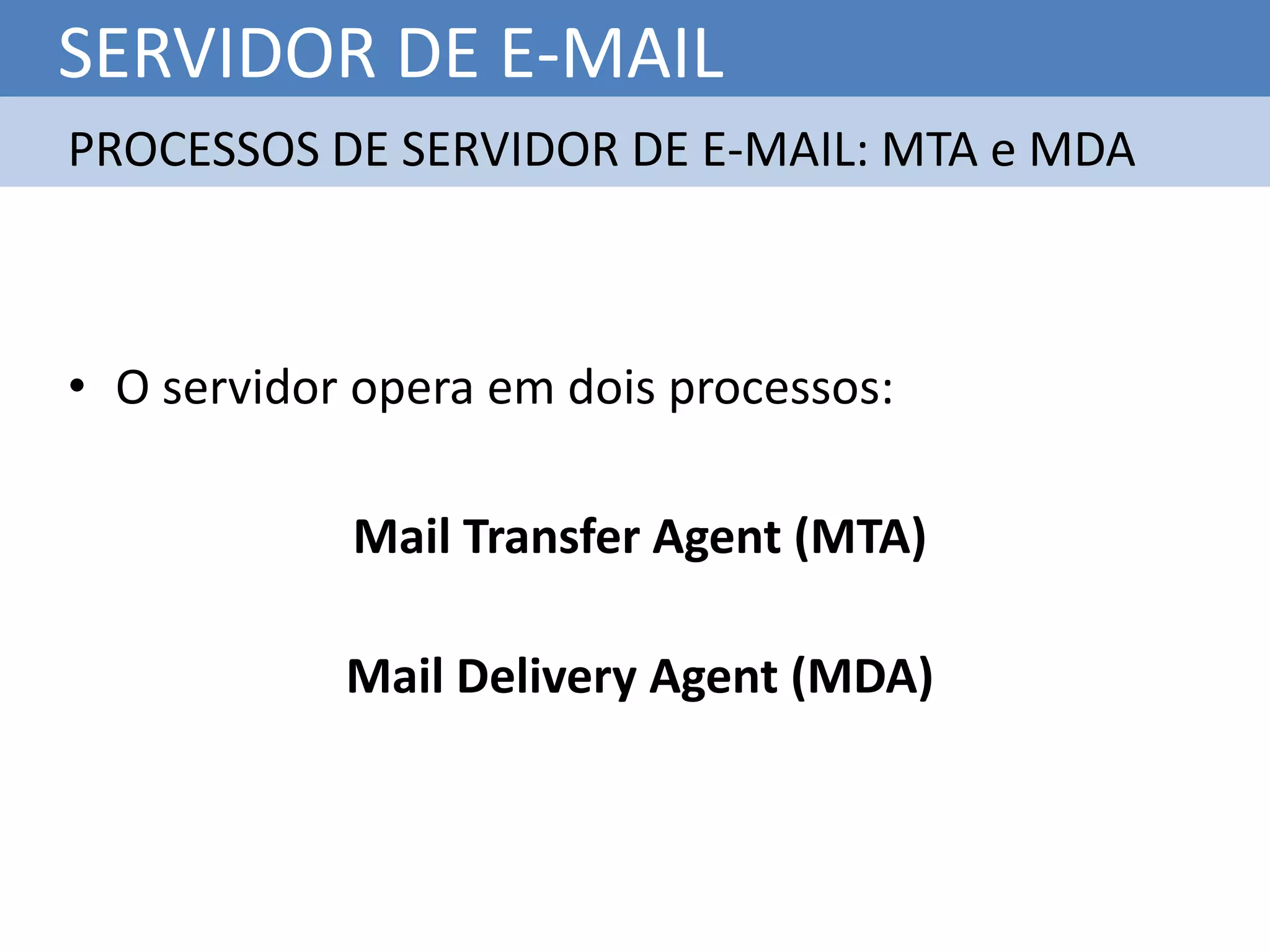

24. SERVIDOR DE E-MAIL
PROCESSOS DE SERVIDOR DE E-MAIL: MTA e MDA
• O servidor opera em dois processos:
Mail Transfer Agent (MTA)
Mail Delivery Agent (MDA)

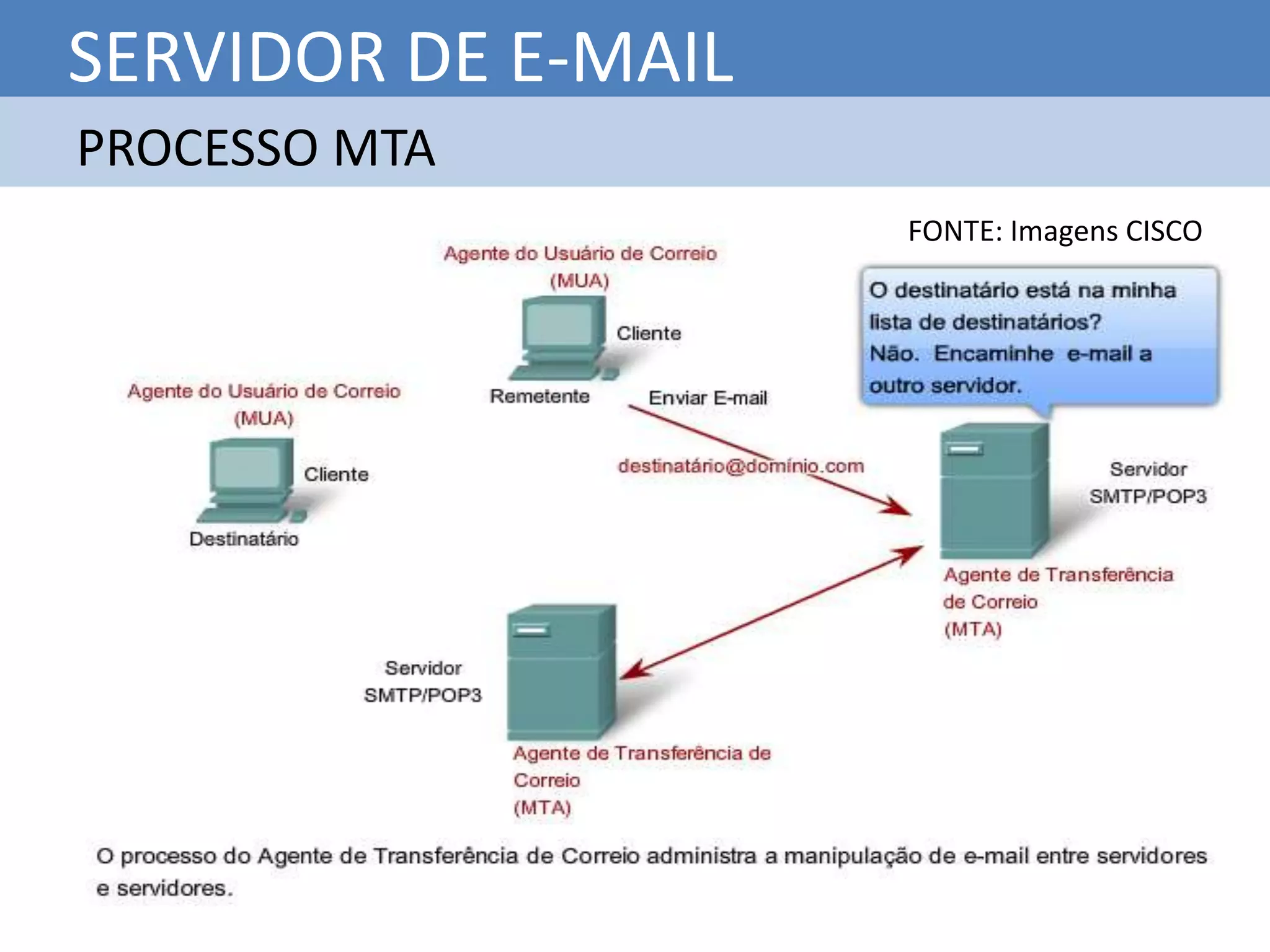

25. SERVIDOR DE E-MAIL
PROCESSO MTA
FONTE: Imagens CISCO

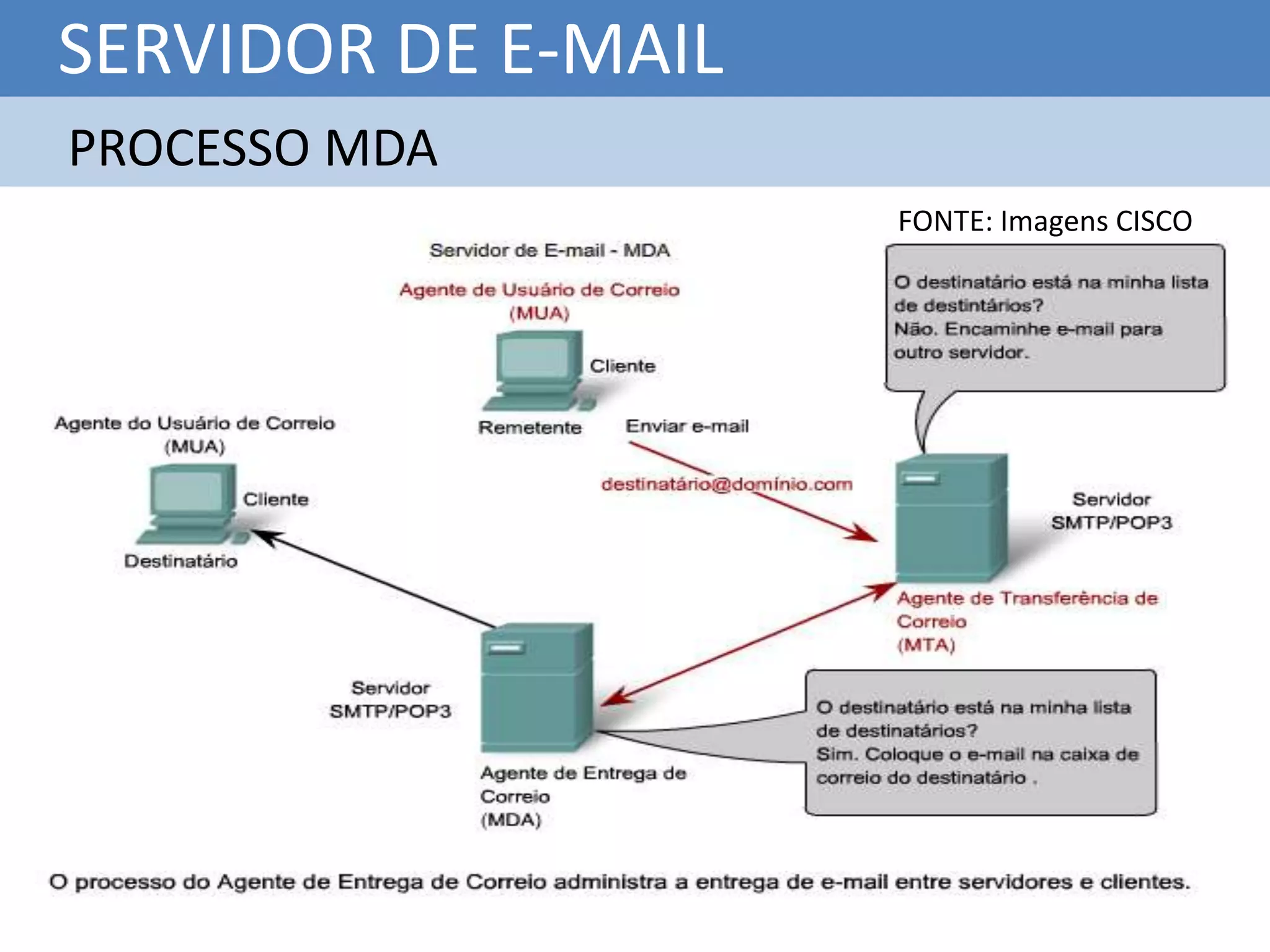

26. SERVIDOR DE E-MAIL
PROCESSO MDA
FONTE: Imagens CISCO

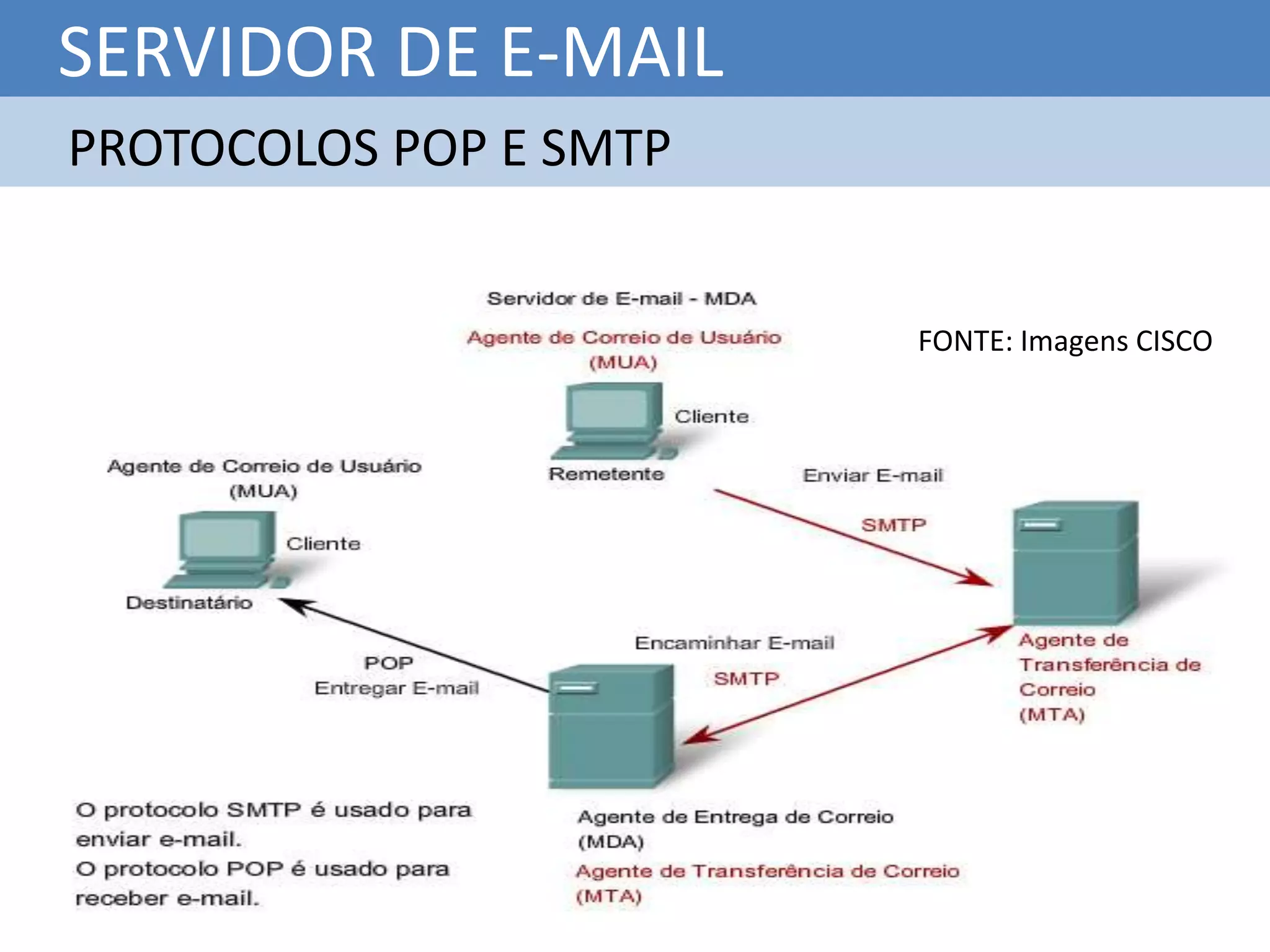

27. SERVIDOR DE E-MAIL
PROTOCOLOS POP E SMTP
FONTE: Imagens CISCO

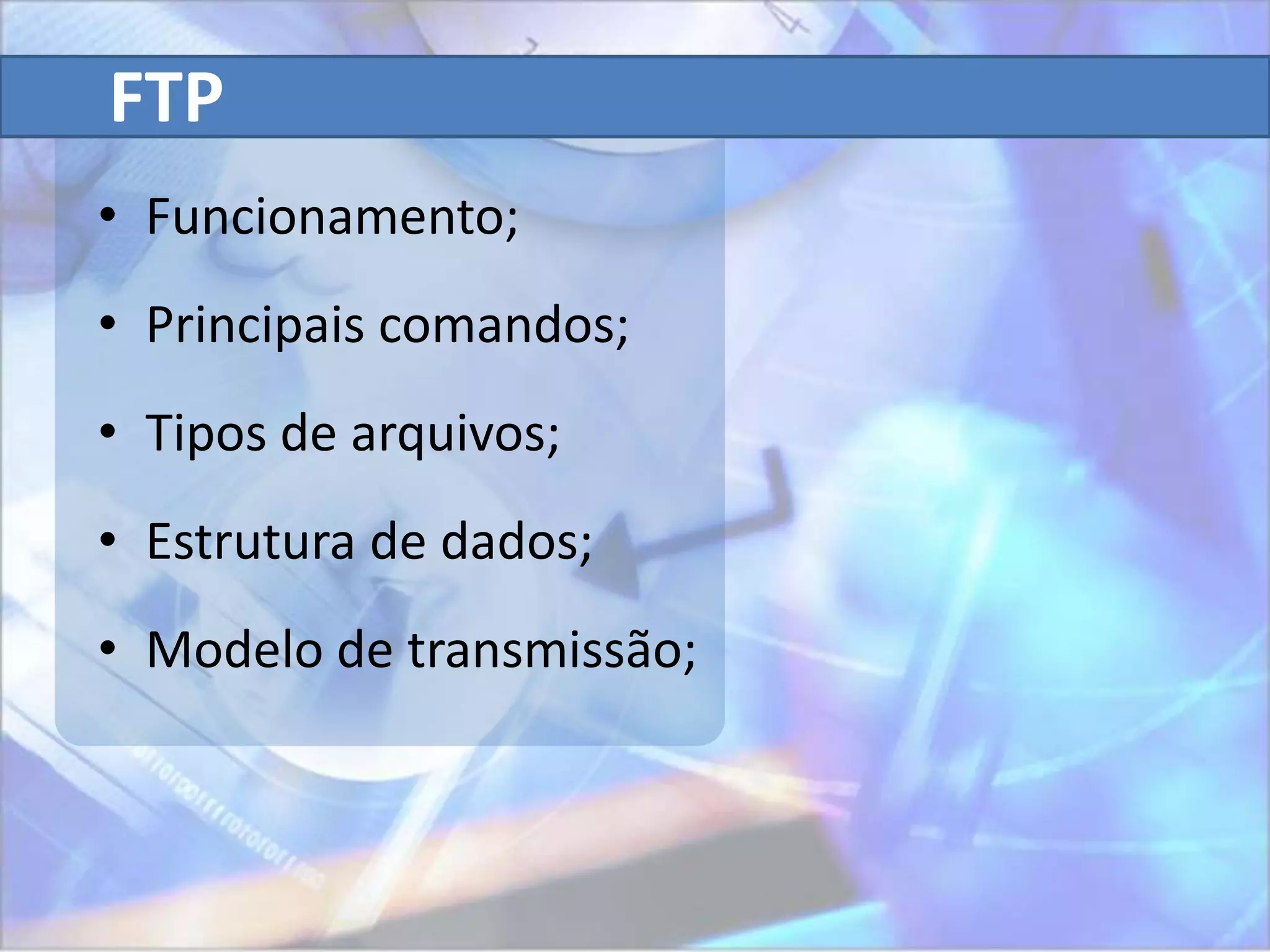

28. FTP
• Funcionamento;
• Principais comandos;
• Tipos de arquivos;
• Estrutura de dados;
• Modelo de transmissão;

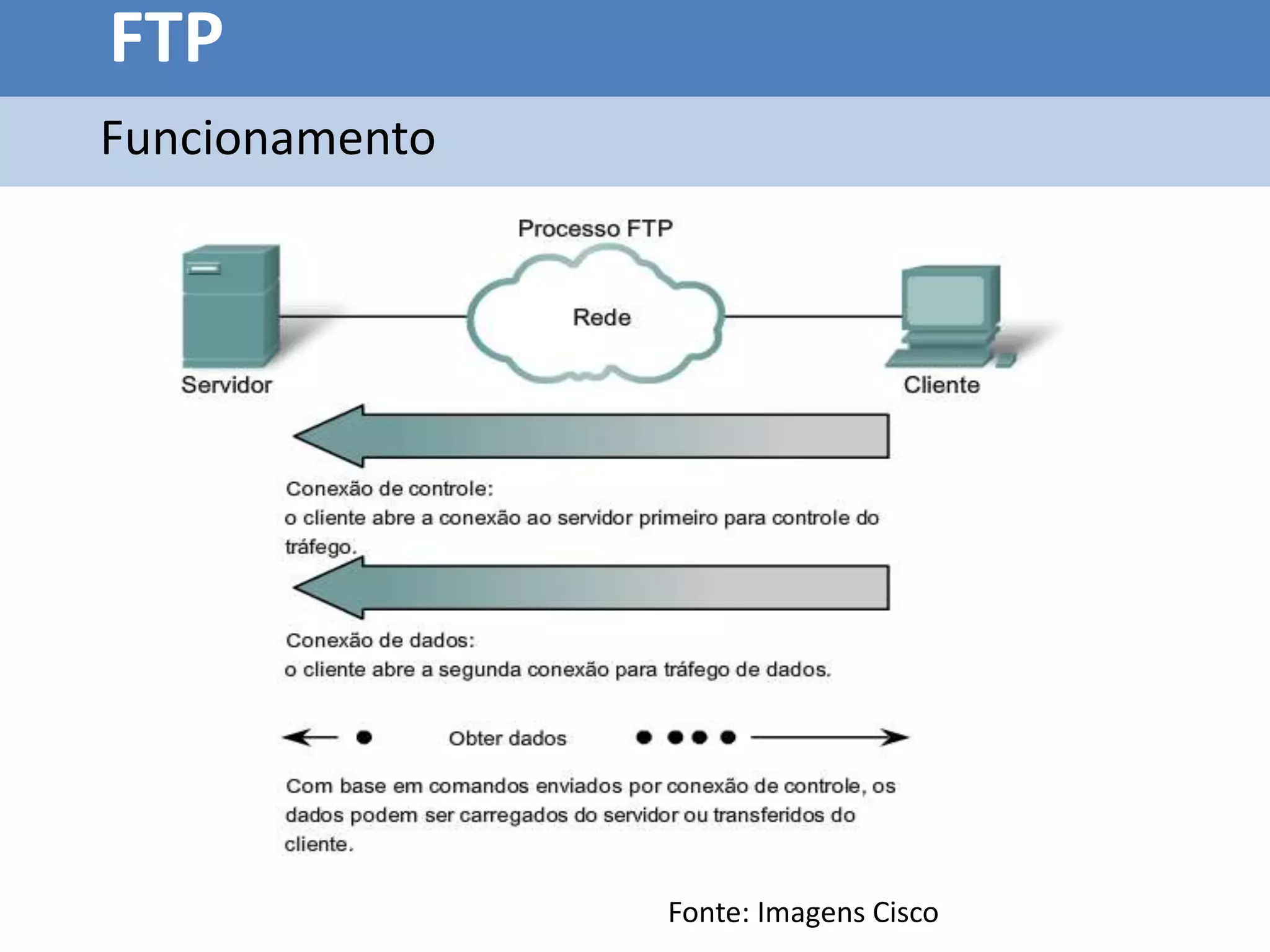

29. FTP
Funcionamento
Fonte: Imagens Cisco

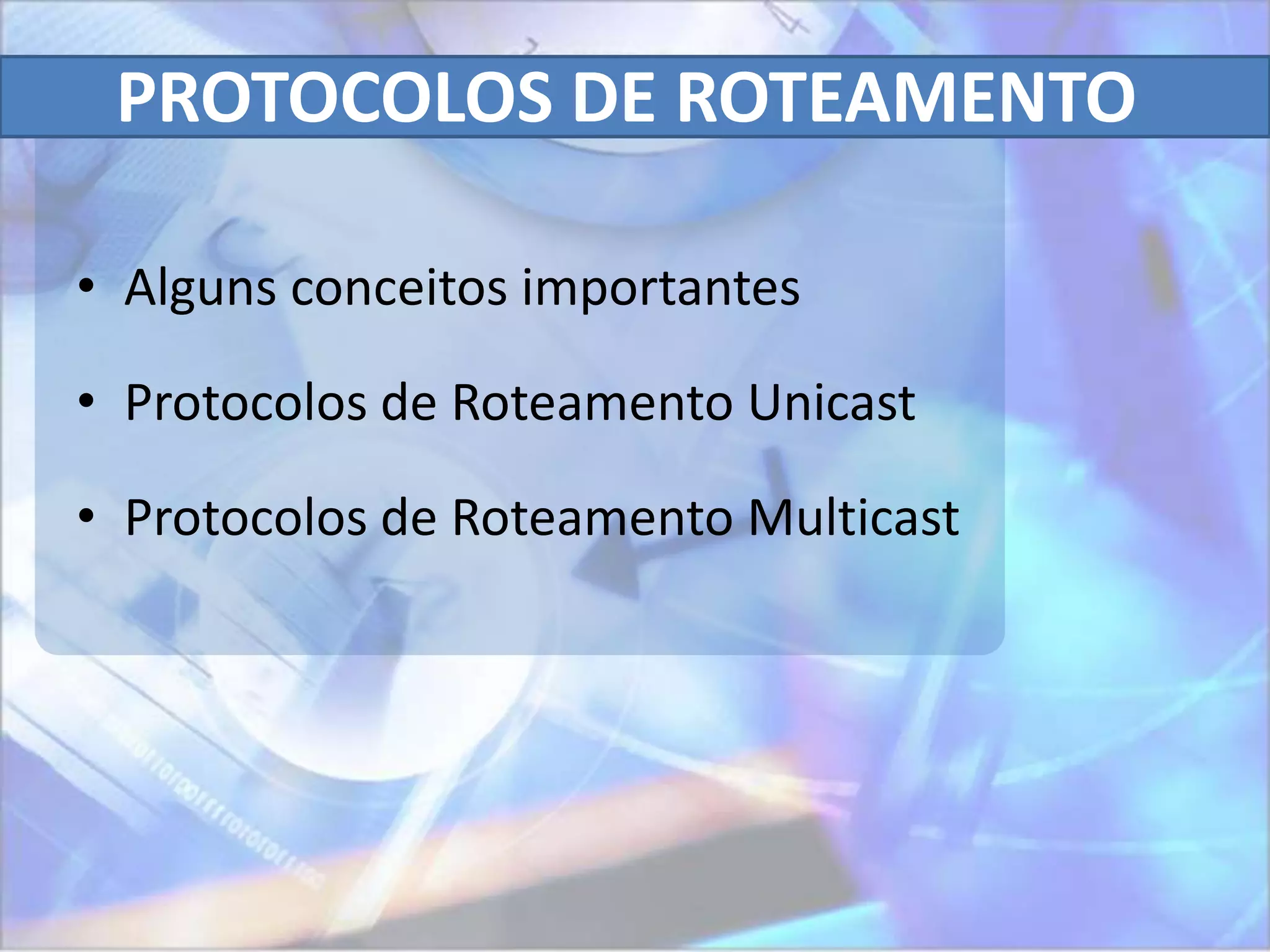

30. PROTOCOLOS DE ROTEAMENTO
• Alguns conceitos importantes
• Protocolos de Roteamento Unicast
• Protocolos de Roteamento Multicast

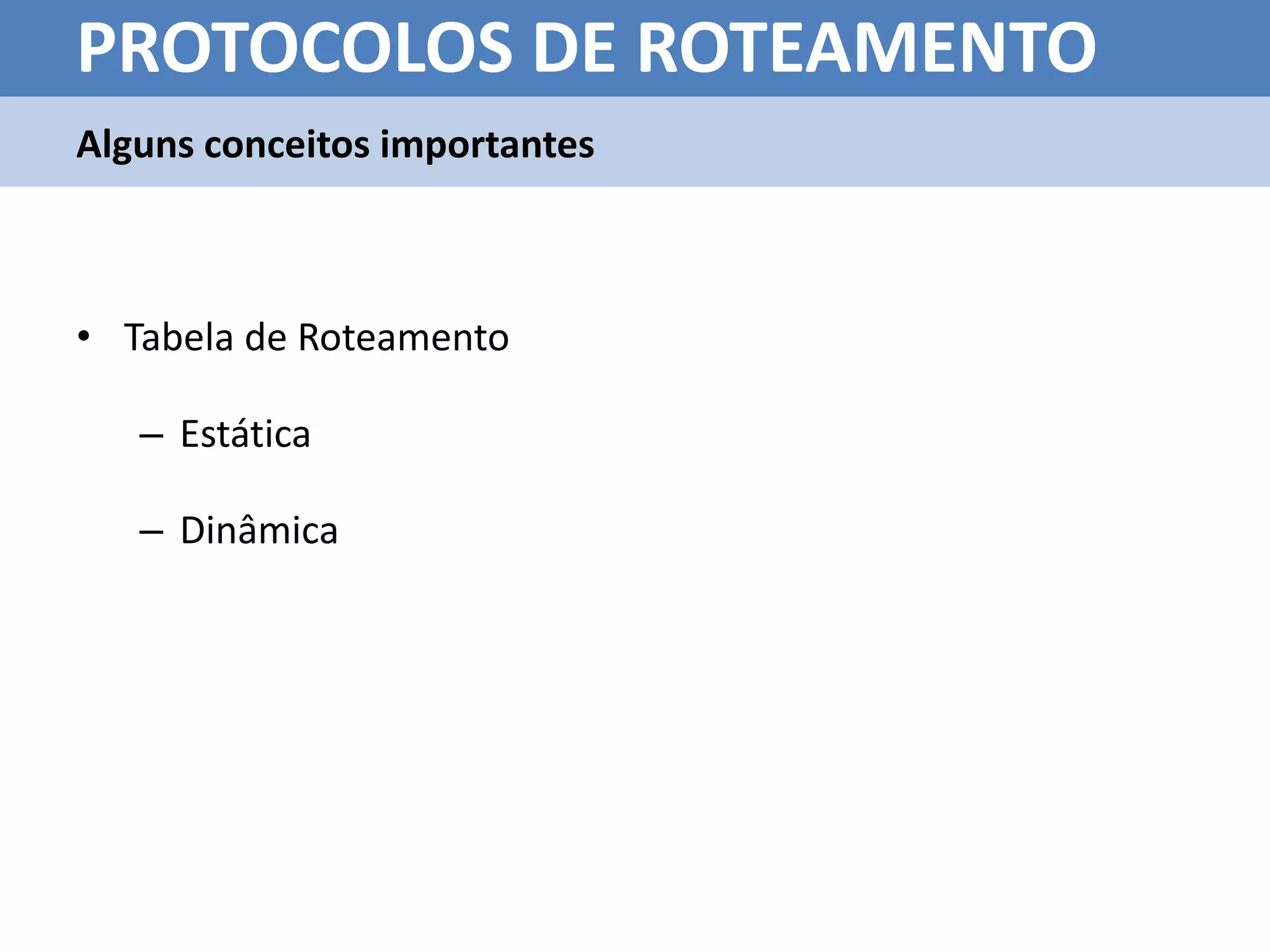

31. PROTOCOLOS DE ROTEAMENTO
Alguns conceitos importantes
• Tabela de Roteamento
– Estática
– Dinâmica

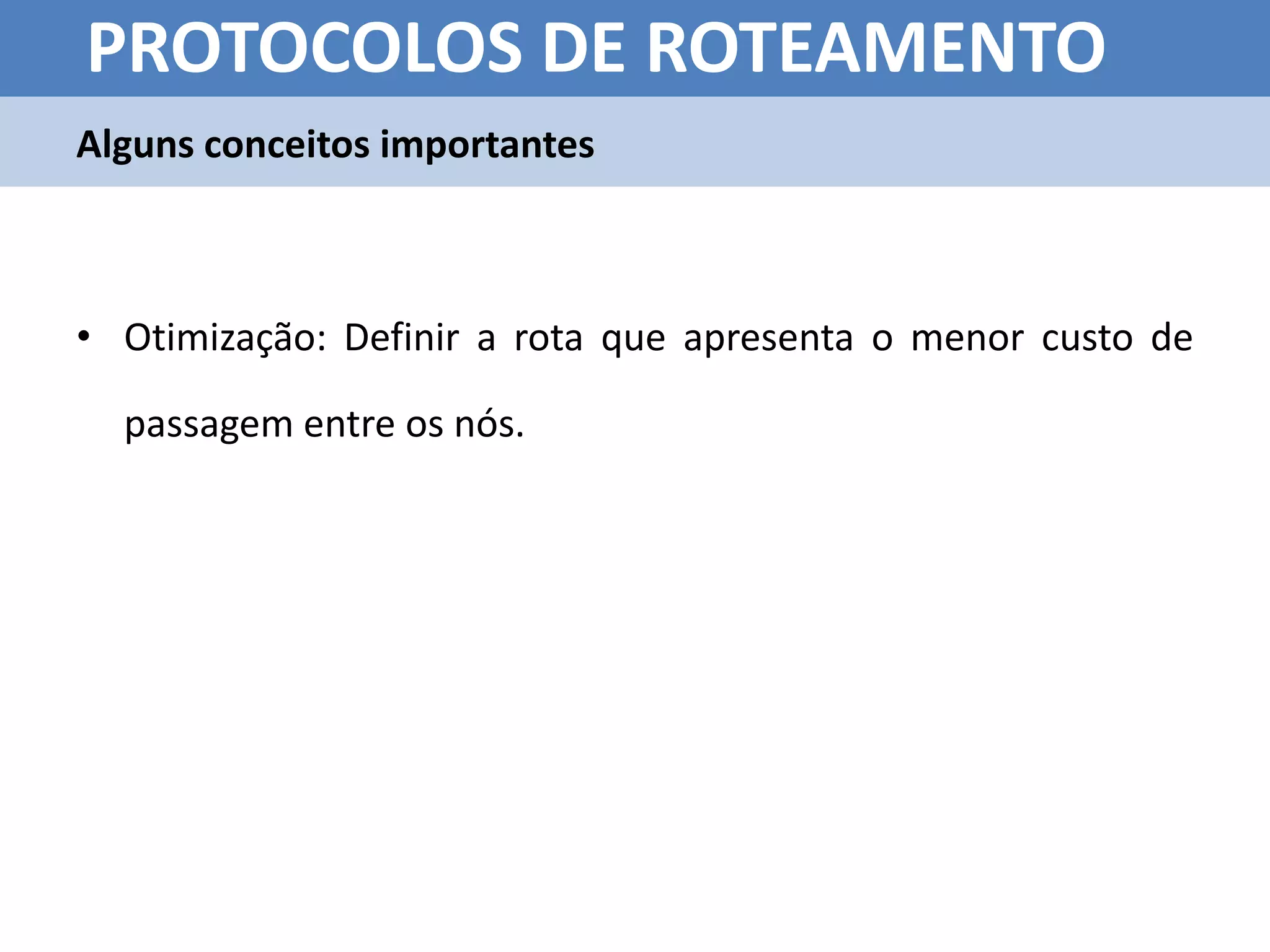

32. PROTOCOLOS DE ROTEAMENTO
Alguns conceitos importantes
• Otimização: Definir a rota que apresenta o menor custo de
passagem entre os nós.

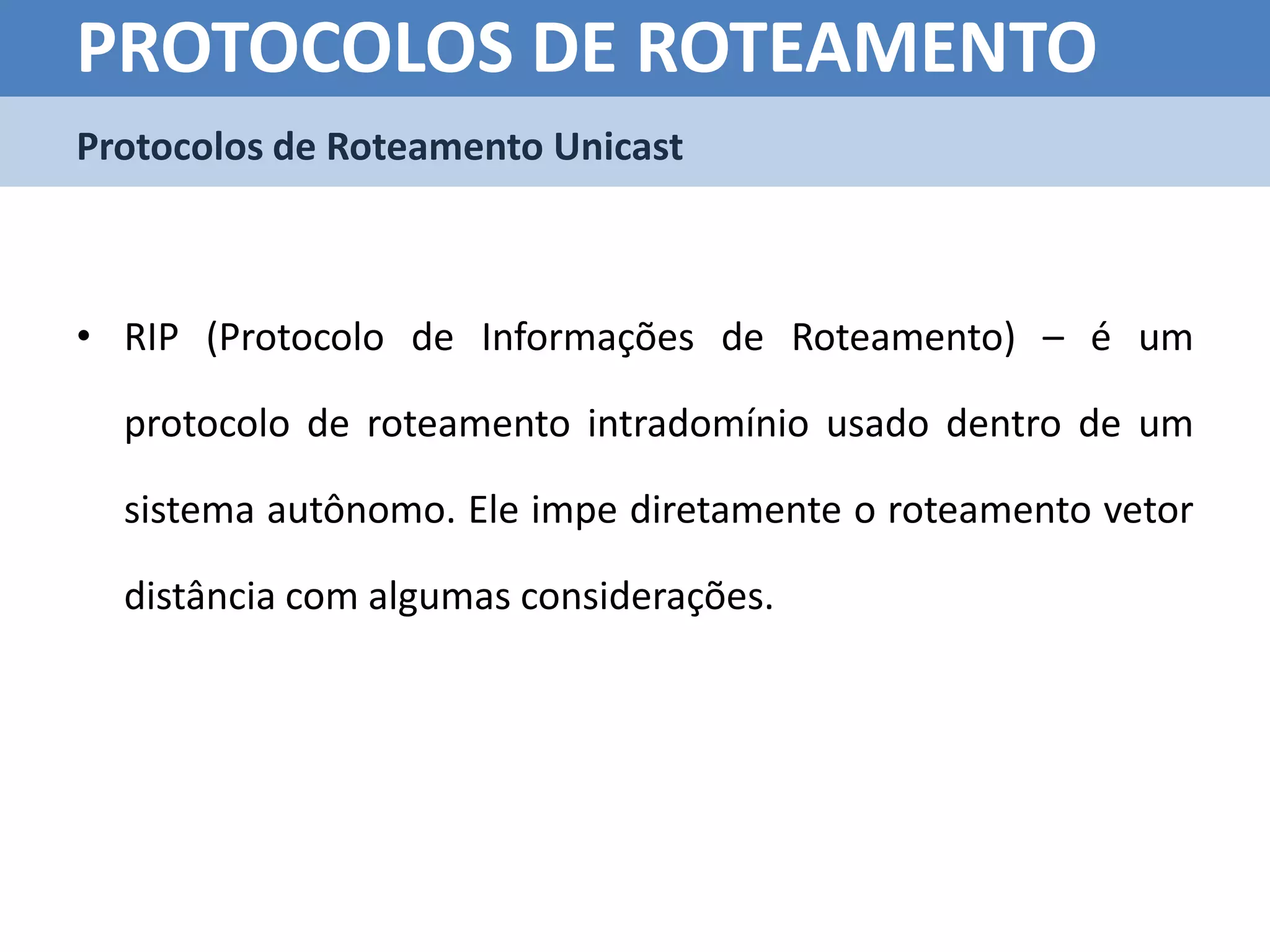

33. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Unicast
• RIP (Protocolo de Informações de Roteamento) – é um
protocolo de roteamento intradomínio usado dentro de um
sistema autônomo. Ele impe diretamente o roteamento vetor
distância com algumas considerações.

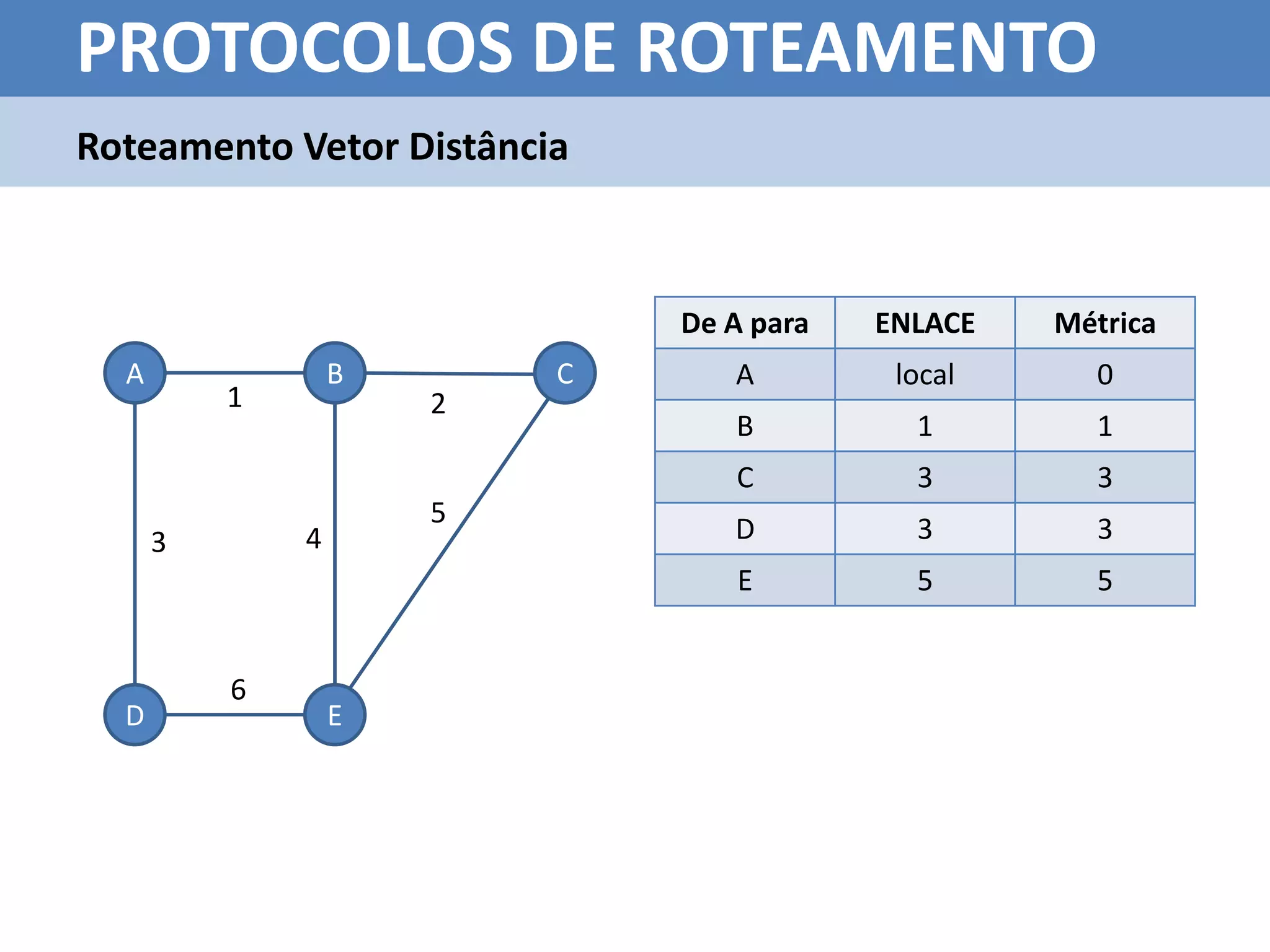

34. PROTOCOLOS DE ROTEAMENTO
Roteamento Vetor Distância
De A para ENLACE Métrica
A B C A local 0
1 2
B 1 1
C 3 3
5
3 4 D 3 3
E 5 5
6
D E

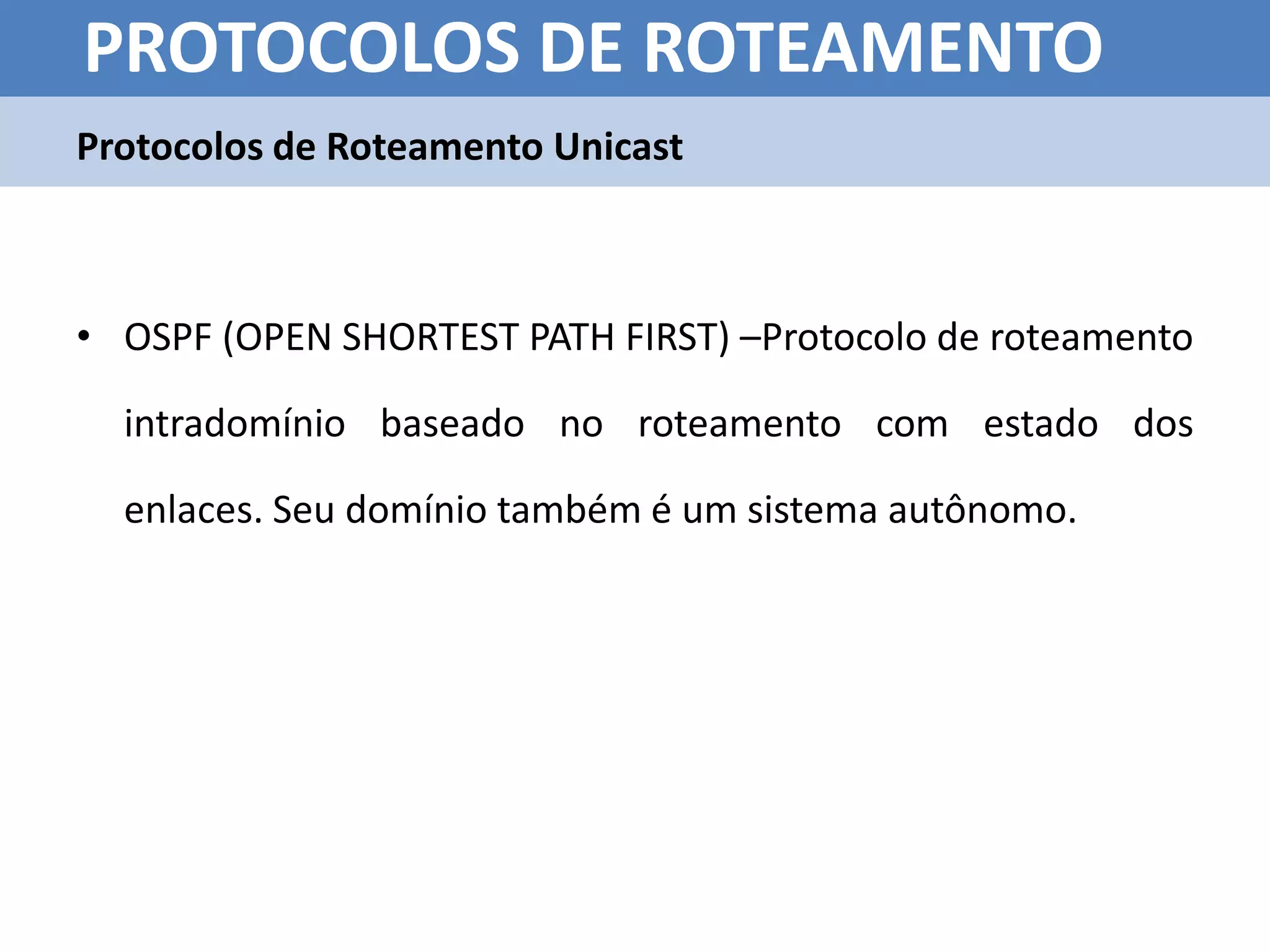

35. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Unicast
• OSPF (OPEN SHORTEST PATH FIRST) –Protocolo de roteamento
intradomínio baseado no roteamento com estado dos
enlaces. Seu domínio também é um sistema autônomo.

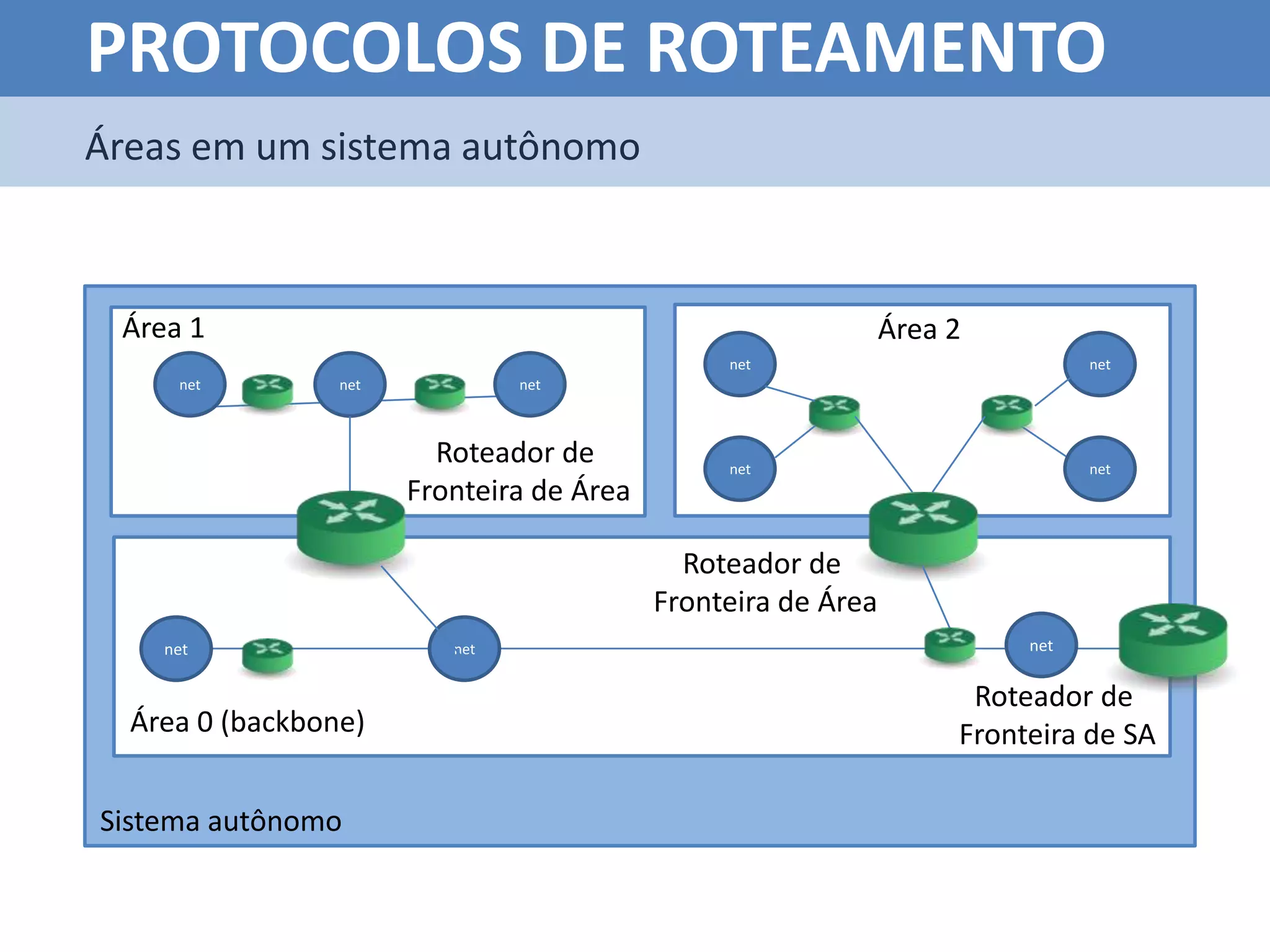

36. PROTOCOLOS DE ROTEAMENTO
Áreas em um sistema autônomo
Área 1 Área 2
net net
net net net
Roteador de net net
Fronteira de Área
Roteador de
Fronteira de Área
net net net
Roteador de
Área 0 (backbone) Fronteira de SA
Sistema autônomo

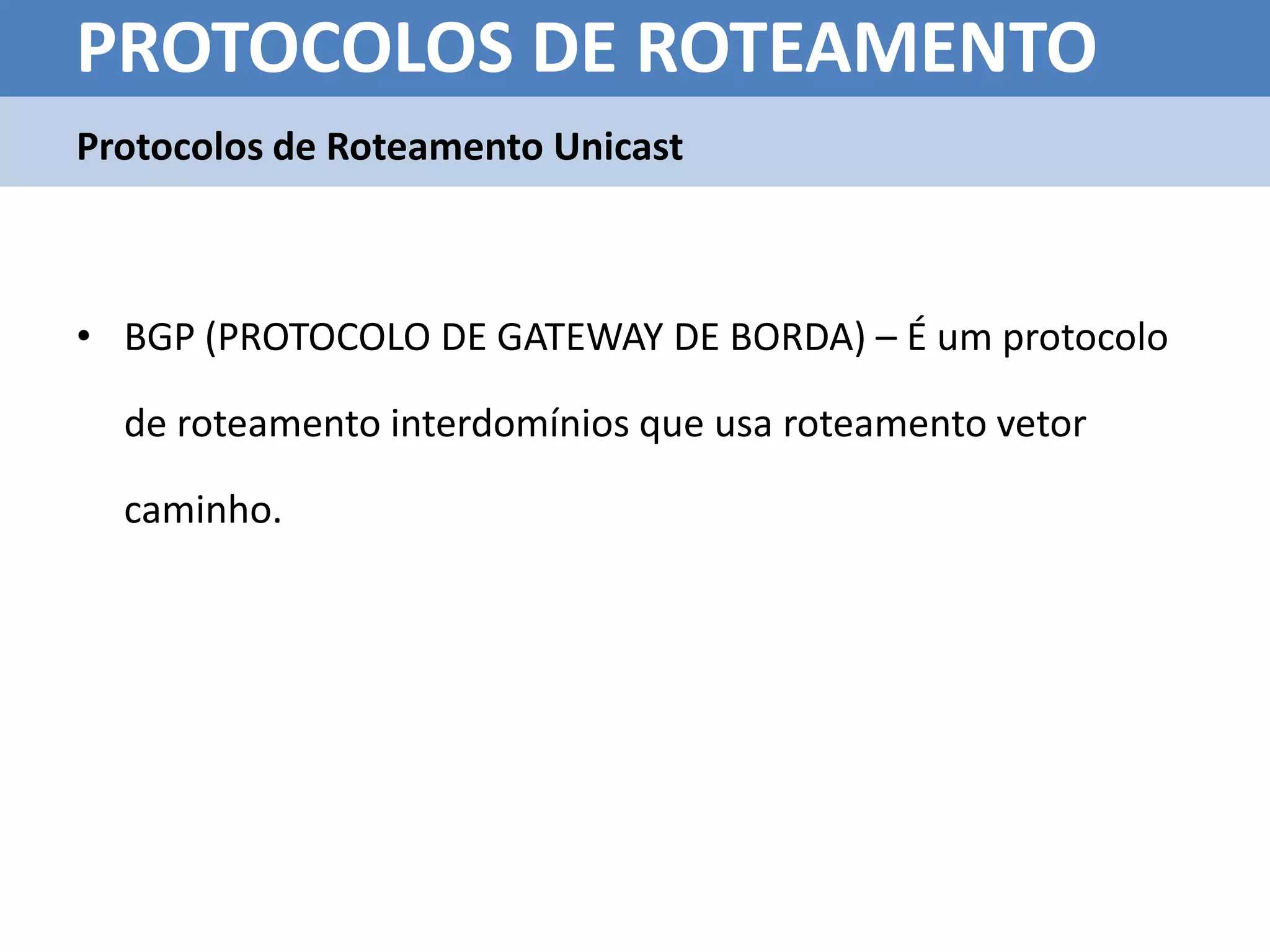

37. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Unicast
• BGP (PROTOCOLO DE GATEWAY DE BORDA) – É um protocolo
de roteamento interdomínios que usa roteamento vetor
caminho.

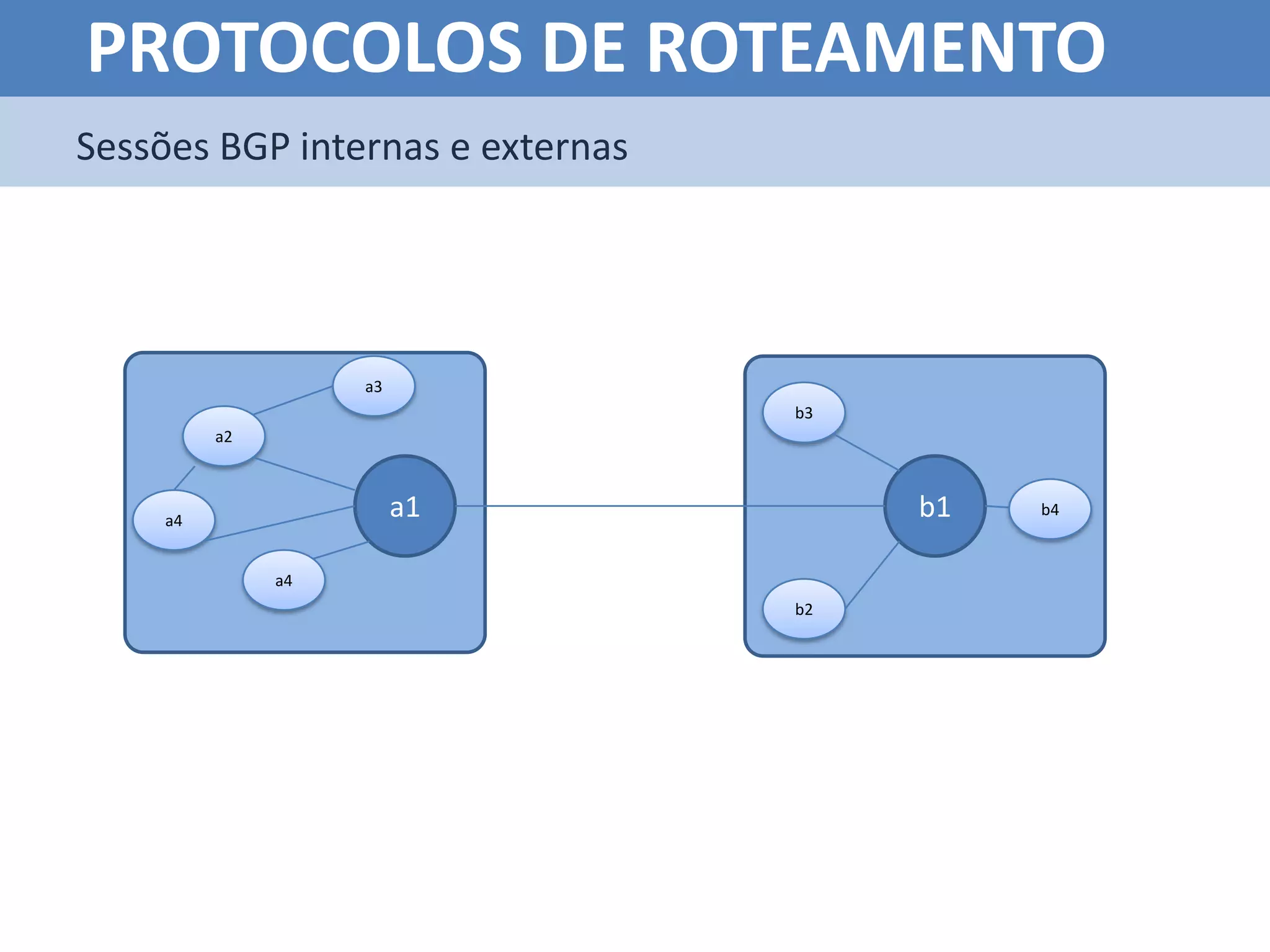

38. PROTOCOLOS DE ROTEAMENTO
Sessões BGP internas e externas
a3
b3
a2
a4
a1 b1 b4
a4
b2

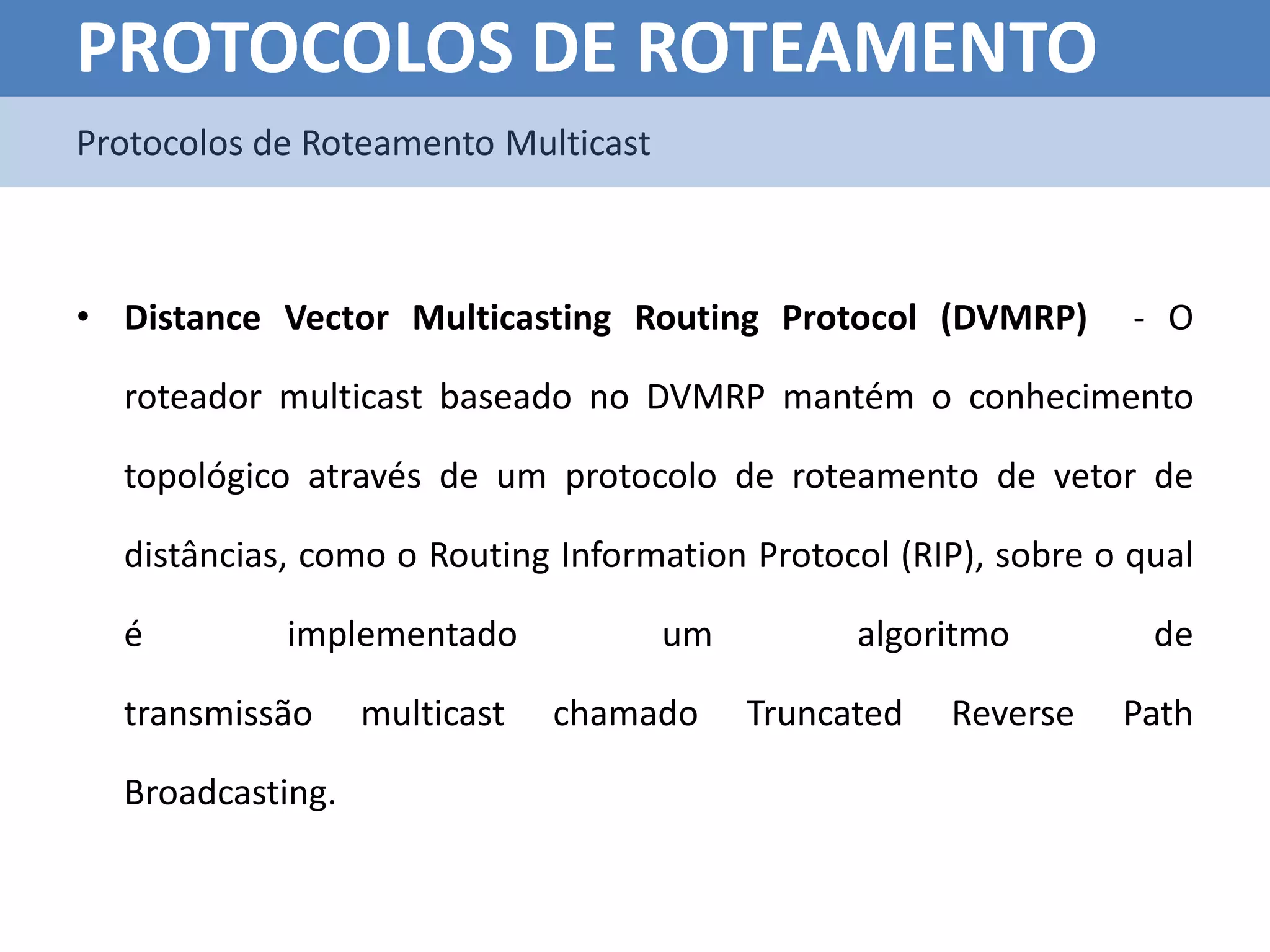

39. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Multicast
• Distance Vector Multicasting Routing Protocol (DVMRP) - O
roteador multicast baseado no DVMRP mantém o conhecimento
topológico através de um protocolo de roteamento de vetor de
distâncias, como o Routing Information Protocol (RIP), sobre o qual
é implementado um algoritmo de
transmissão multicast chamado Truncated Reverse Path
Broadcasting.

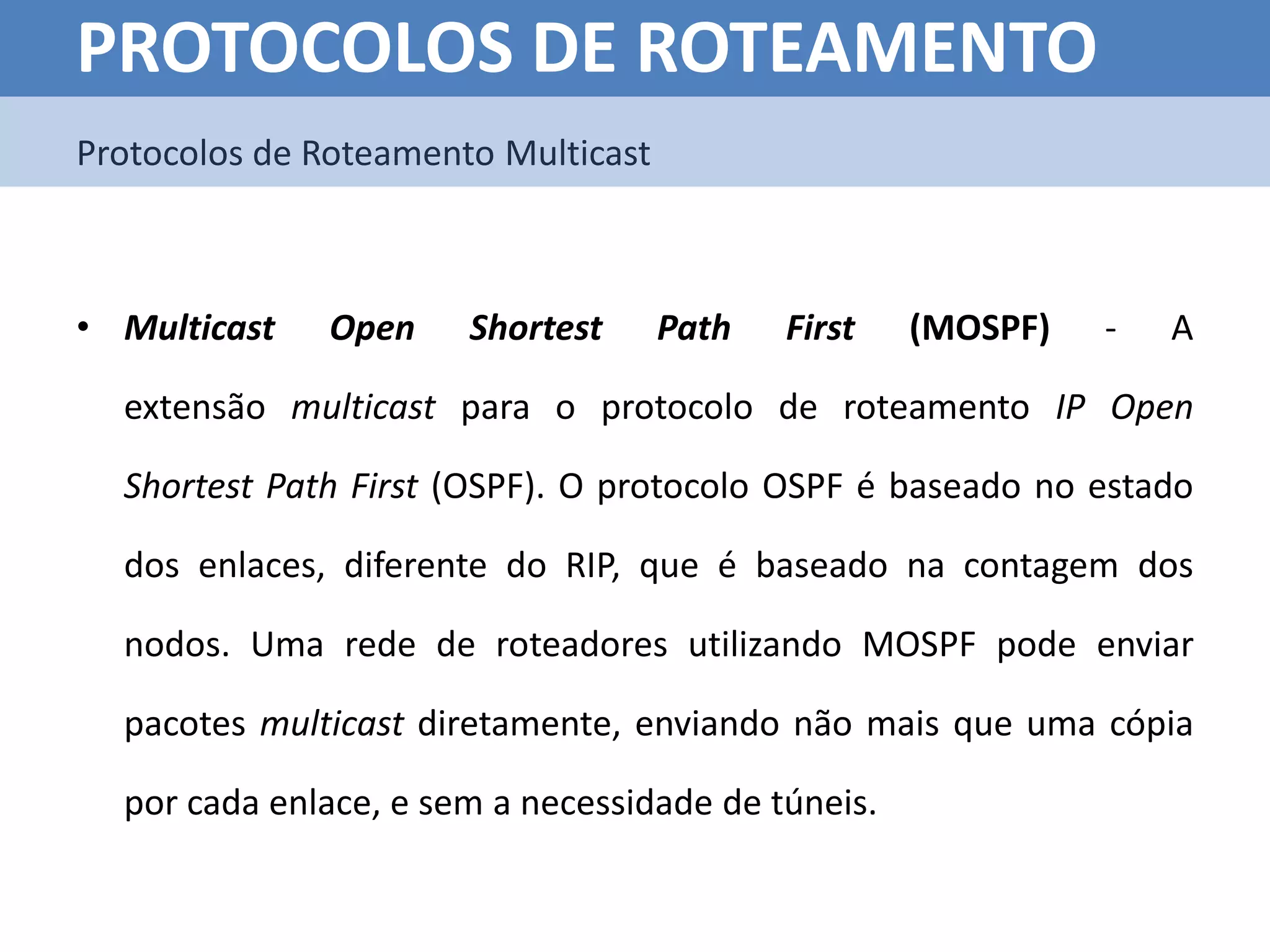

40. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Multicast
• Multicast Open Shortest Path First (MOSPF) - A
extensão multicast para o protocolo de roteamento IP Open
Shortest Path First (OSPF). O protocolo OSPF é baseado no estado
dos enlaces, diferente do RIP, que é baseado na contagem dos
nodos. Uma rede de roteadores utilizando MOSPF pode enviar
pacotes multicast diretamente, enviando não mais que uma cópia
por cada enlace, e sem a necessidade de túneis.

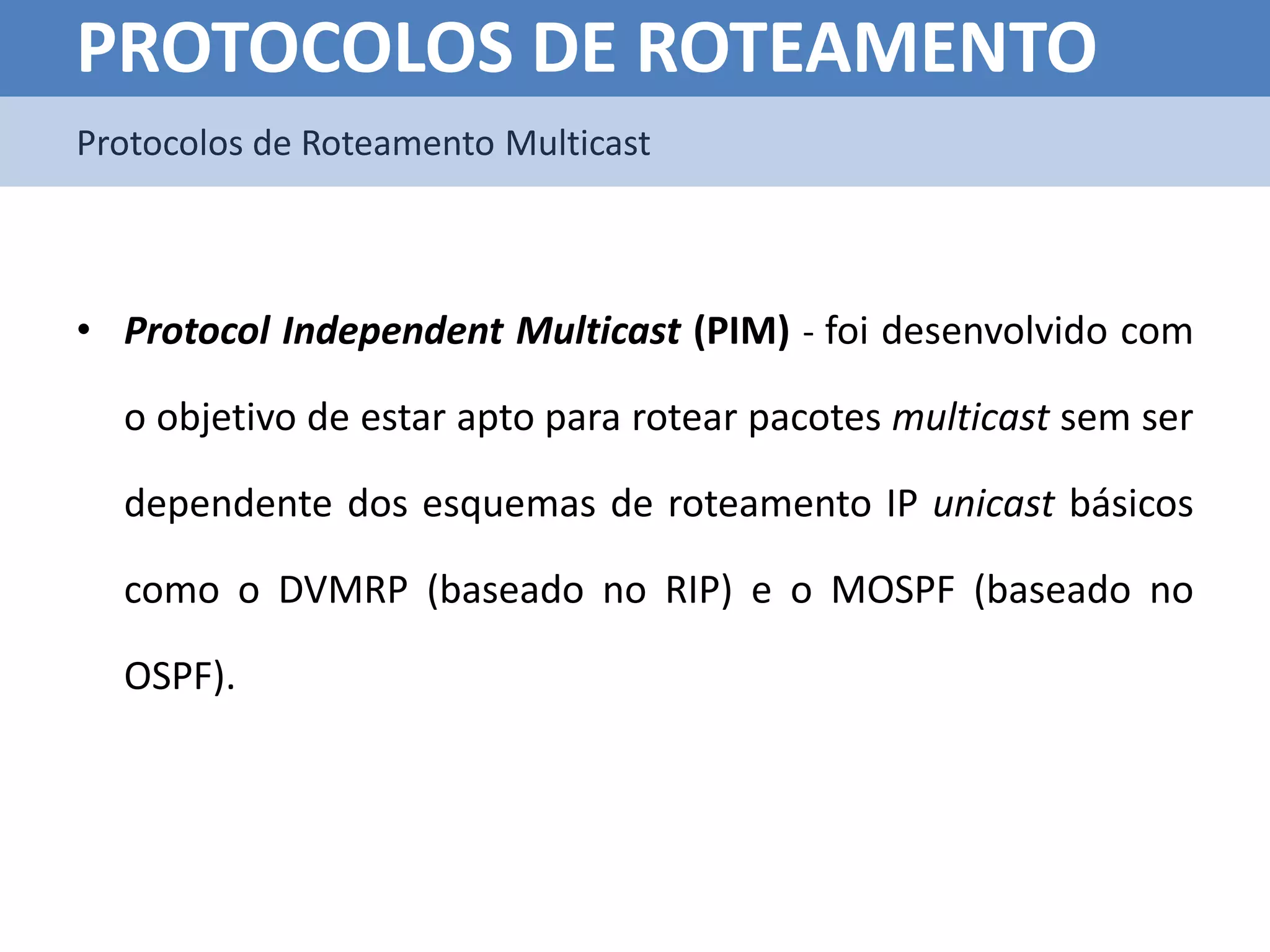

41. PROTOCOLOS DE ROTEAMENTO
Protocolos de Roteamento Multicast
• Protocol Independent Multicast (PIM) - foi desenvolvido com
o objetivo de estar apto para rotear pacotes multicast sem ser
dependente dos esquemas de roteamento IP unicast básicos
como o DVMRP (baseado no RIP) e o MOSPF (baseado no
OSPF).

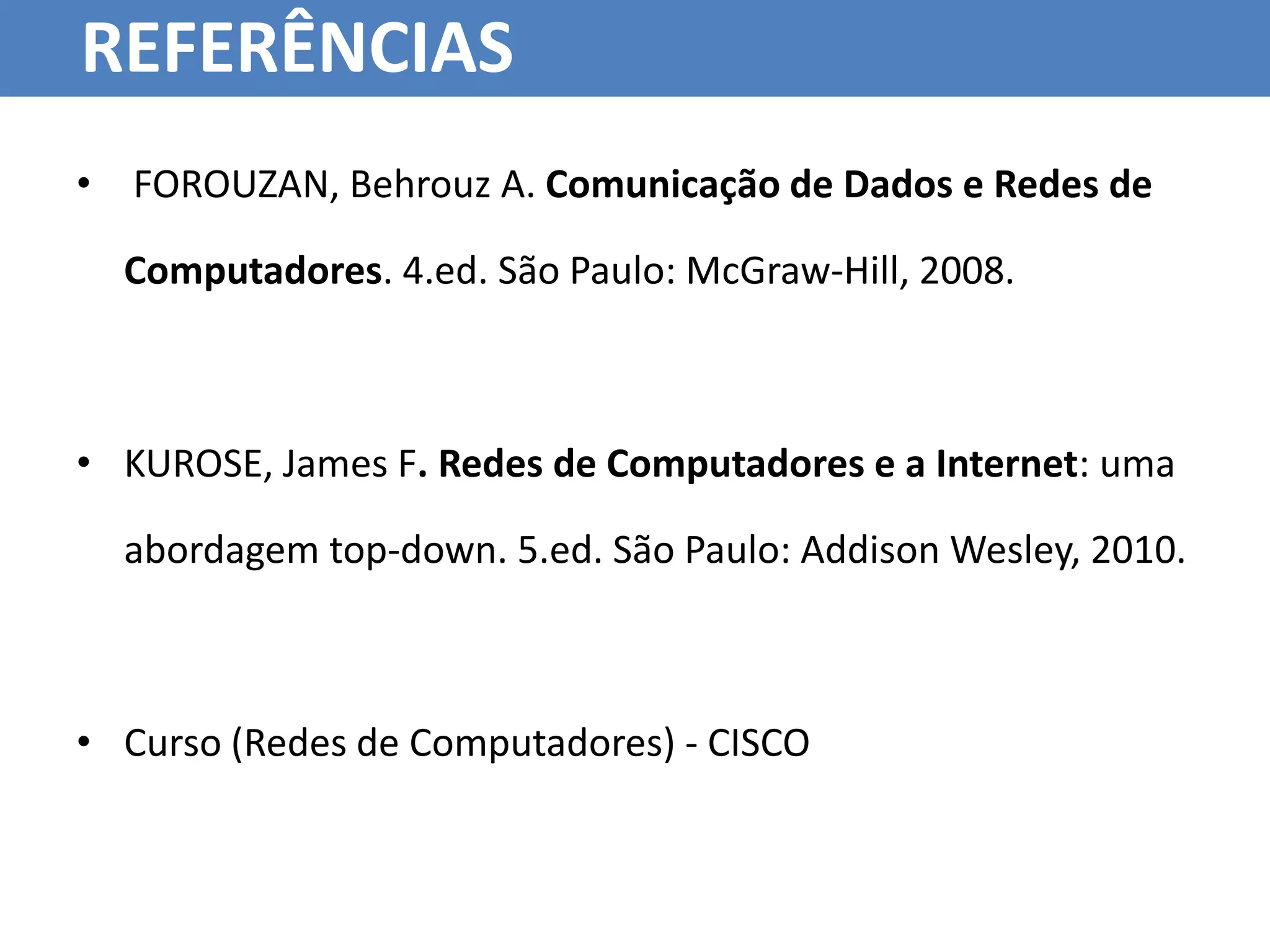

42. REFERÊNCIAS
• FOROUZAN, Behrouz A. Comunicação de Dados e Redes de
Computadores. 4.ed. São Paulo: McGraw-Hill, 2008.
• KUROSE, James F. Redes de Computadores e a Internet: uma
abordagem top-down. 5.ed. São Paulo: Addison Wesley, 2010.
• Curso (Redes de Computadores) - CISCO
