1. Protocolos
Prof. Marcos A.F.Cozatti
Www.marcoscozatti.pro.br
professor@macoscozatti.pro.br

2. Protocolos

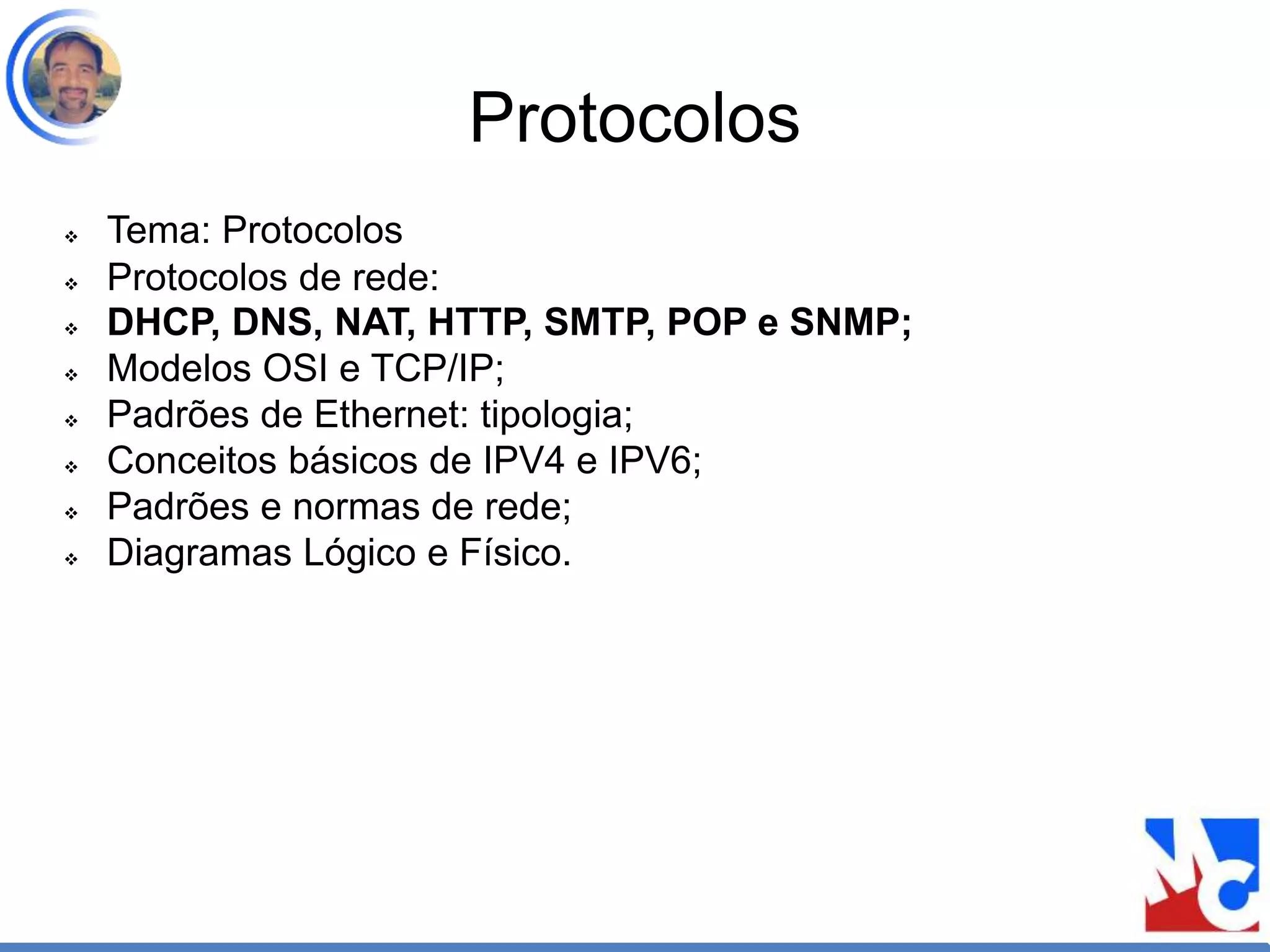

 Tema: Protocolos
 Protocolos de rede:
 DHCP, DNS, NAT, HTTP, SMTP, POP e SNMP;
 Modelos OSI e TCP/IP;
 Padrões de Ethernet: tipologia;
 Conceitos básicos de IPV4 e IPV6;
 Padrões e normas de rede;
 Diagramas Lógico e Físico.

3. Protocolos

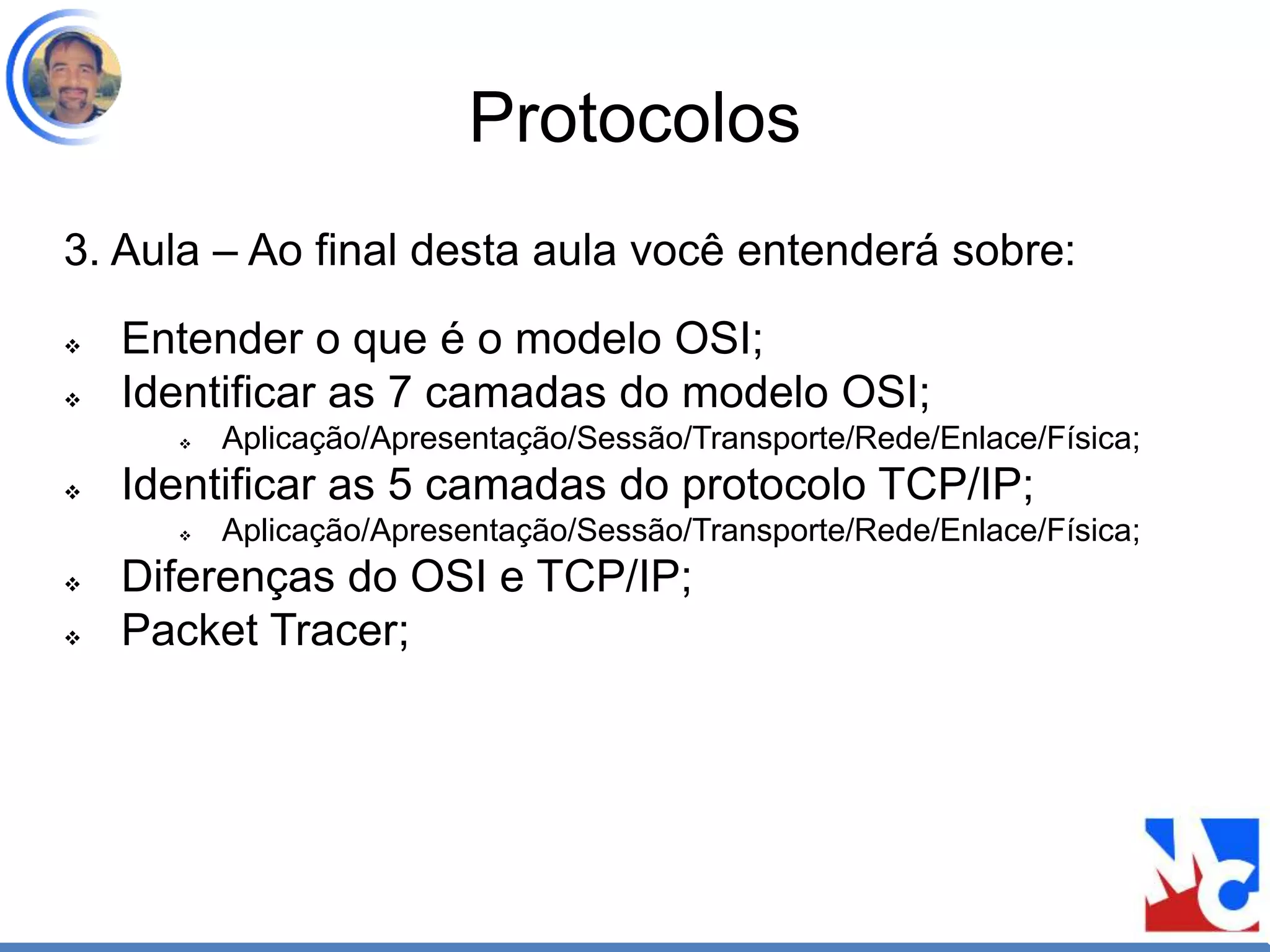

3. Aula – Ao final desta aula você entenderá sobre:
 Entender o que é o modelo OSI;
 Identificar as 7 camadas do modelo OSI;
 Aplicação/Apresentação/Sessão/Transporte/Rede/Enlace/Física;
 Identificar as 5 camadas do protocolo TCP/IP;
 Aplicação/Apresentação/Sessão/Transporte/Rede/Enlace/Física;
 Diferenças do OSI e TCP/IP;
 Packet Tracer;

4. Protocolos

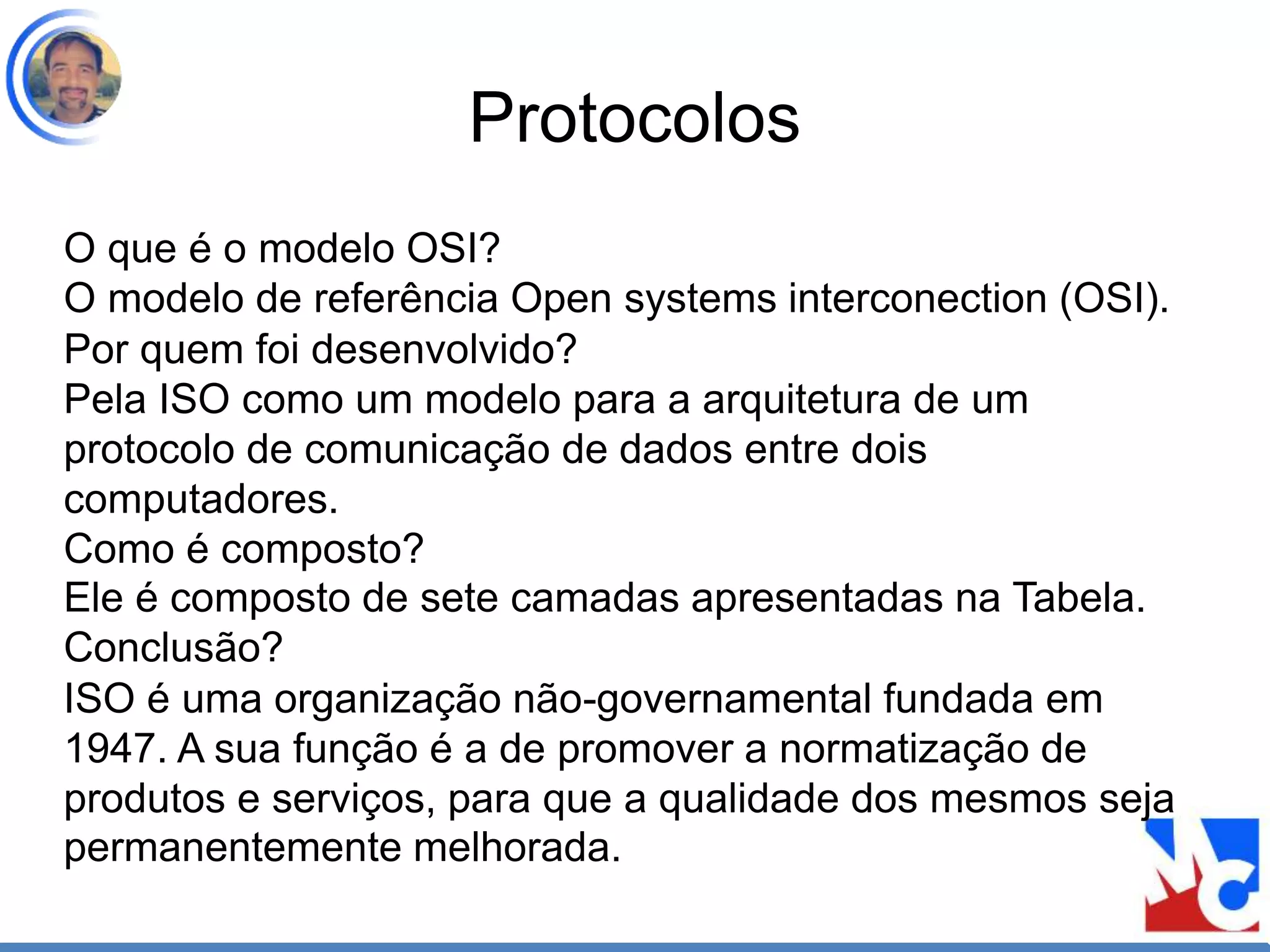

O que é o modelo OSI?
O modelo de referência Open systems interconection (OSI).
Por quem foi desenvolvido?
Pela ISO como um modelo para a arquitetura de um
protocolo de comunicação de dados entre dois
computadores.
Como é composto?
Ele é composto de sete camadas apresentadas na Tabela.
Conclusão?
ISO é uma organização não-governamental fundada em
1947. A sua função é a de promover a normatização de
produtos e serviços, para que a qualidade dos mesmos seja
permanentemente melhorada.

5. Protocolos

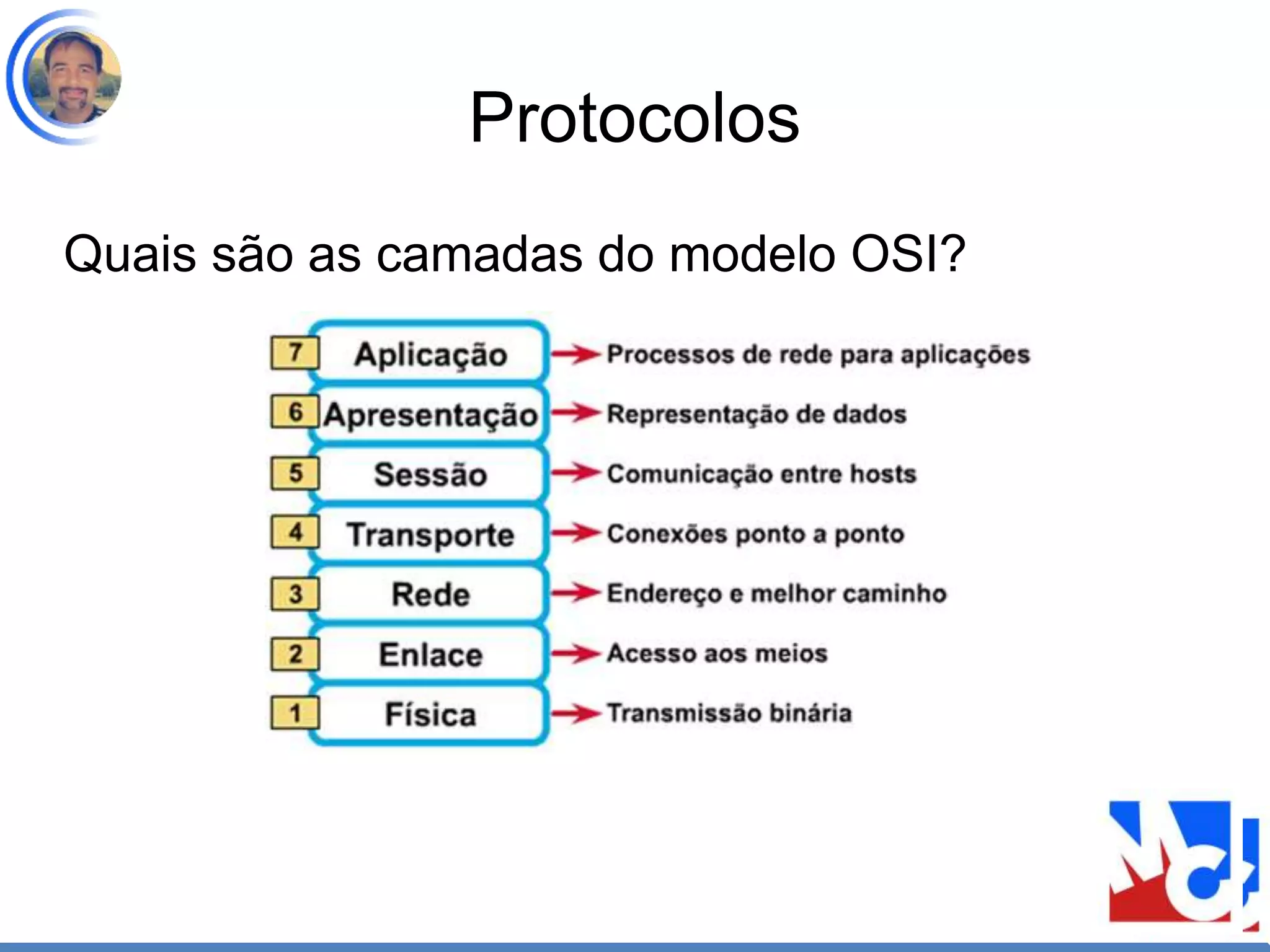

Quais são as camadas do modelo OSI?

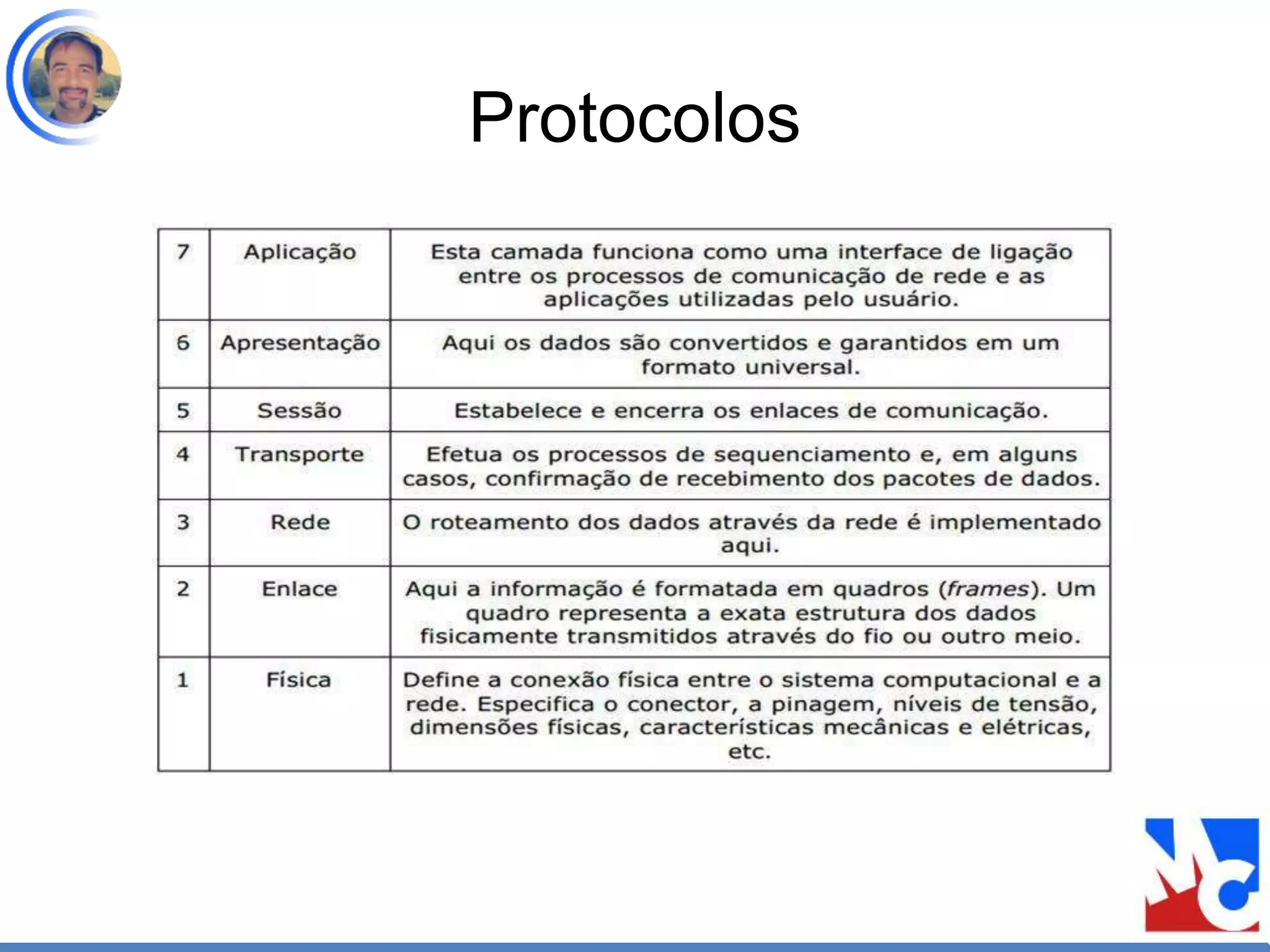

6. Protocolos

7. TCP/IP

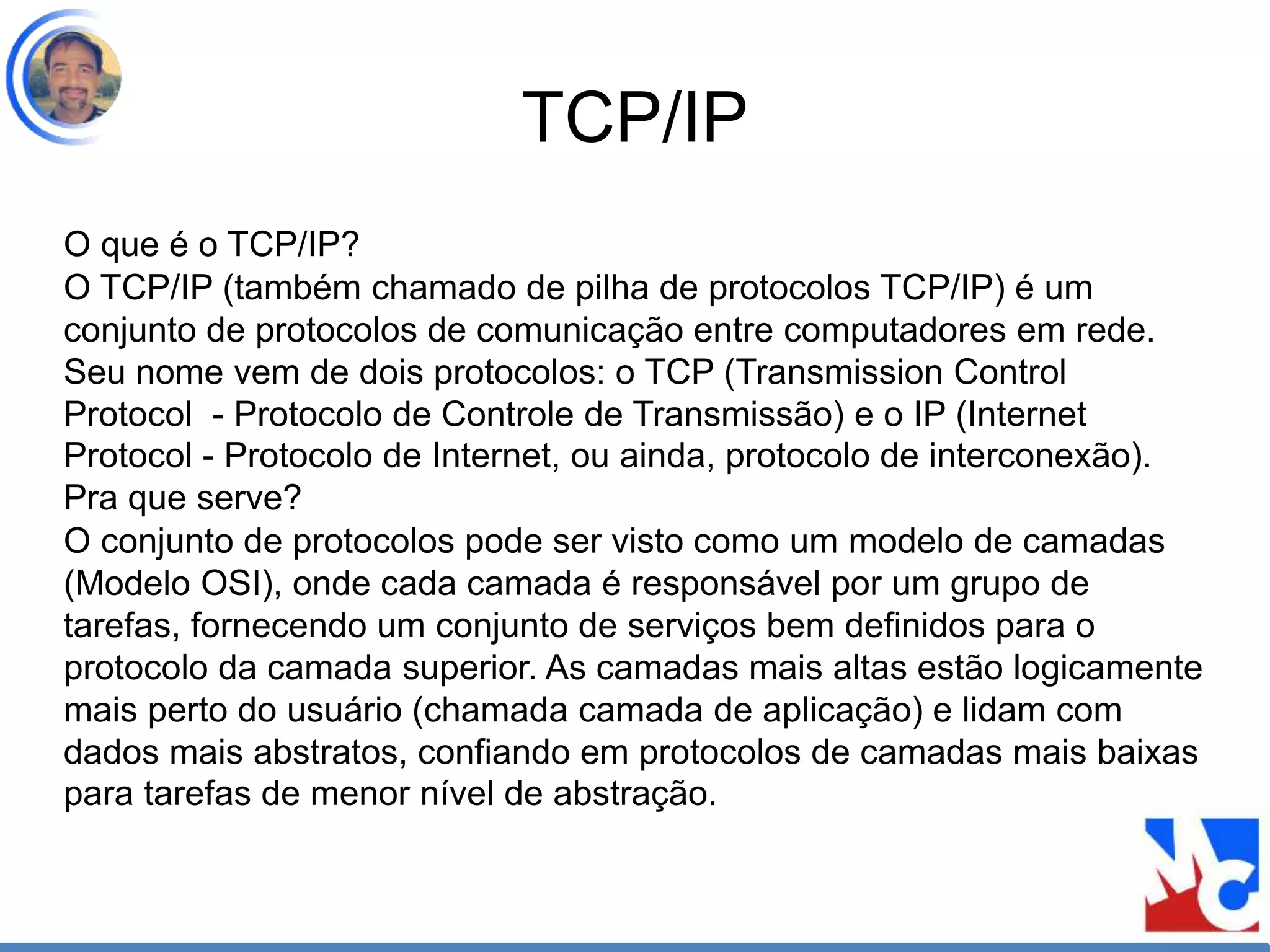

O que é o TCP/IP?
O TCP/IP (também chamado de pilha de protocolos TCP/IP) é um
conjunto de protocolos de comunicação entre computadores em rede.
Seu nome vem de dois protocolos: o TCP (Transmission Control
Protocol - Protocolo de Controle de Transmissão) e o IP (Internet
Protocol - Protocolo de Internet, ou ainda, protocolo de interconexão).
Pra que serve?
O conjunto de protocolos pode ser visto como um modelo de camadas
(Modelo OSI), onde cada camada é responsável por um grupo de
tarefas, fornecendo um conjunto de serviços bem definidos para o
protocolo da camada superior. As camadas mais altas estão logicamente
mais perto do usuário (chamada camada de aplicação) e lidam com
dados mais abstratos, confiando em protocolos de camadas mais baixas
para tarefas de menor nível de abstração.

8. TCP/IP

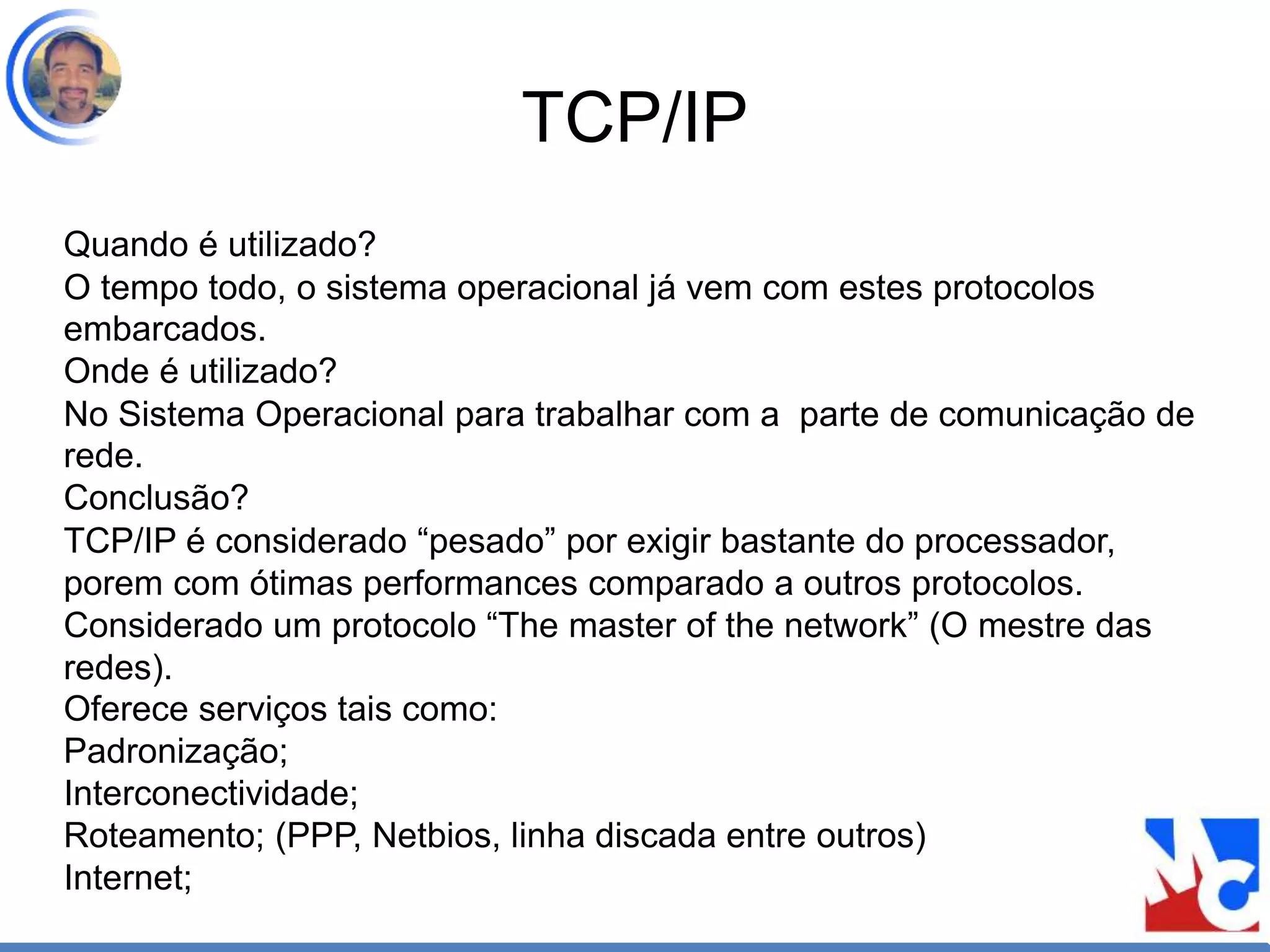

Quando é utilizado?
O tempo todo, o sistema operacional já vem com estes protocolos
embarcados.
Onde é utilizado?
No Sistema Operacional para trabalhar com a parte de comunicação de
rede.
Conclusão?
TCP/IP é considerado “pesado” por exigir bastante do processador,
porem com ótimas performances comparado a outros protocolos.
Considerado um protocolo “The master of the network” (O mestre das
redes).
Oferece serviços tais como:
Padronização;
Interconectividade;
Roteamento; (PPP, Netbios, linha discada entre outros)
Internet;

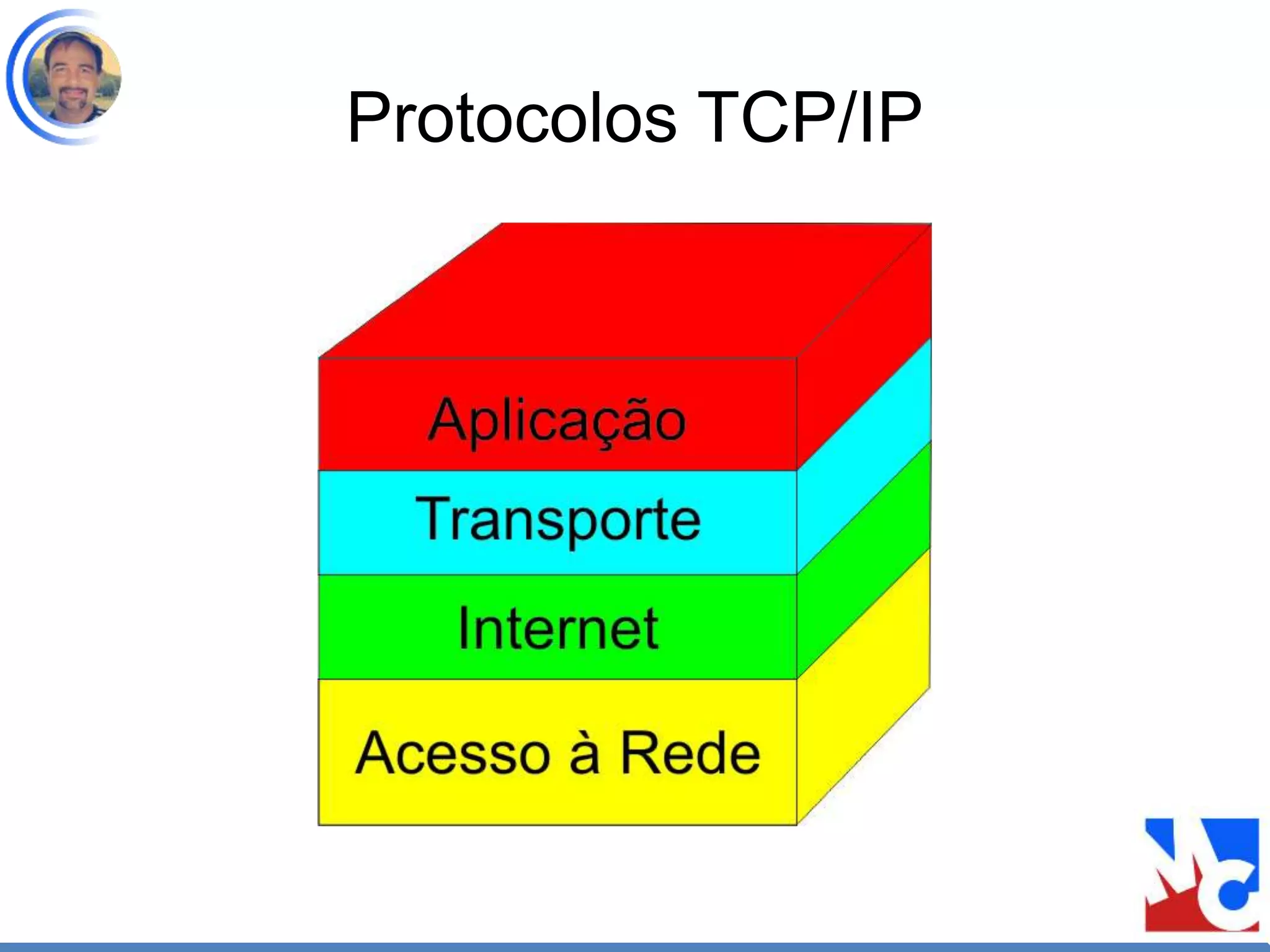

9. Protocolos TCP/IP

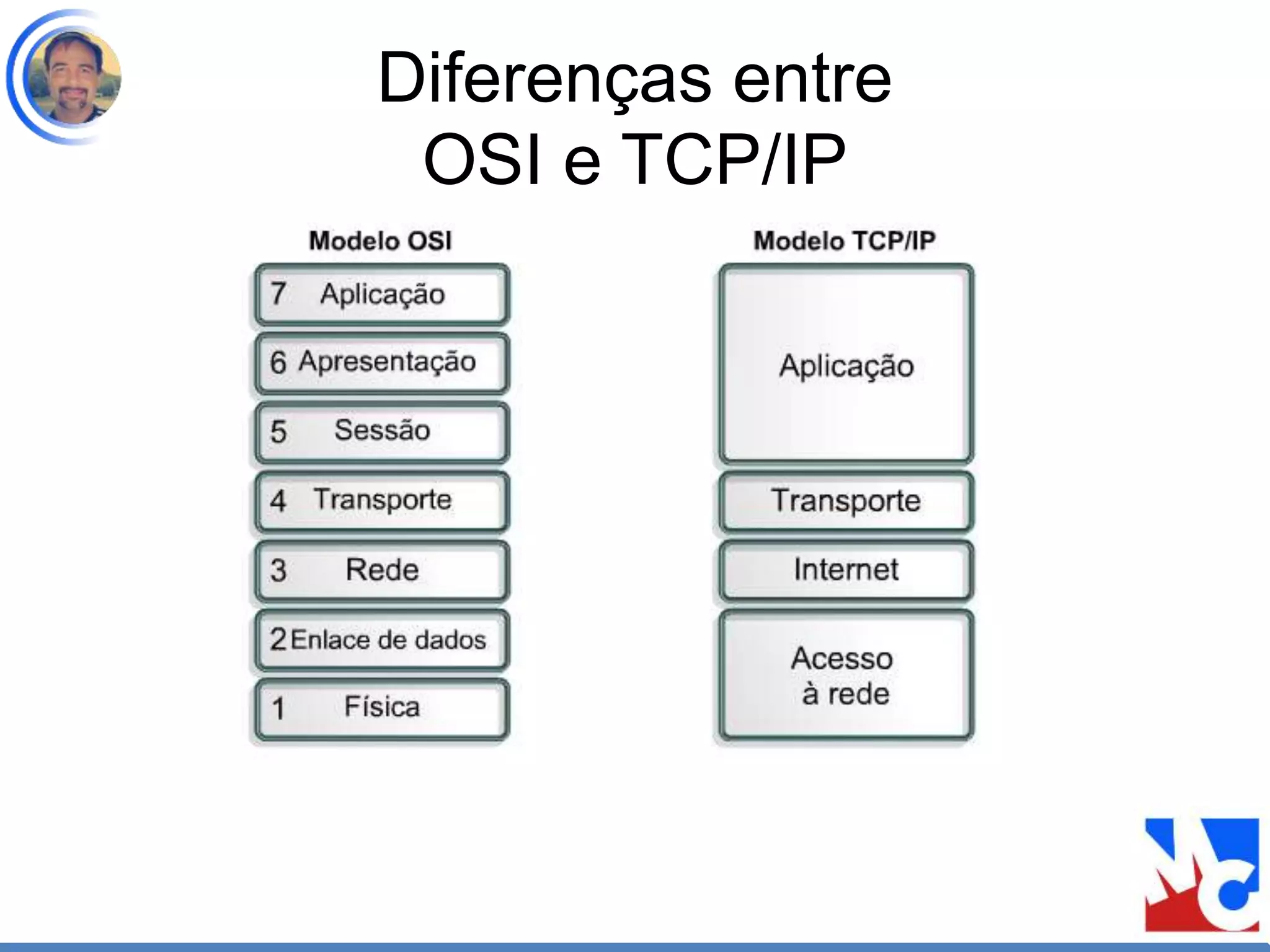

10. Diferenças entre
OSI e TCP/IP

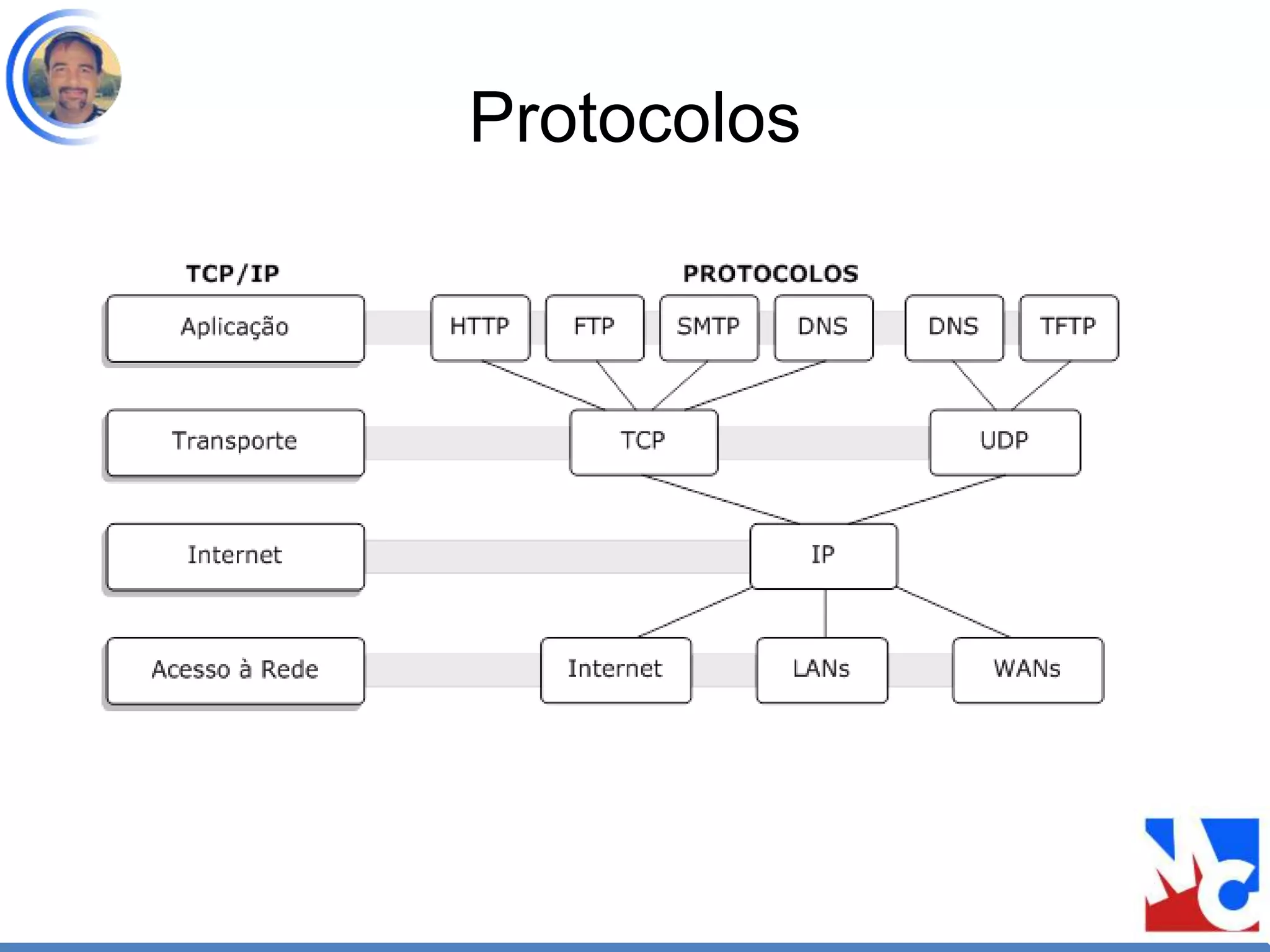

11. Protocolos

12. Protocolos TCP/IP

13. Protocolos

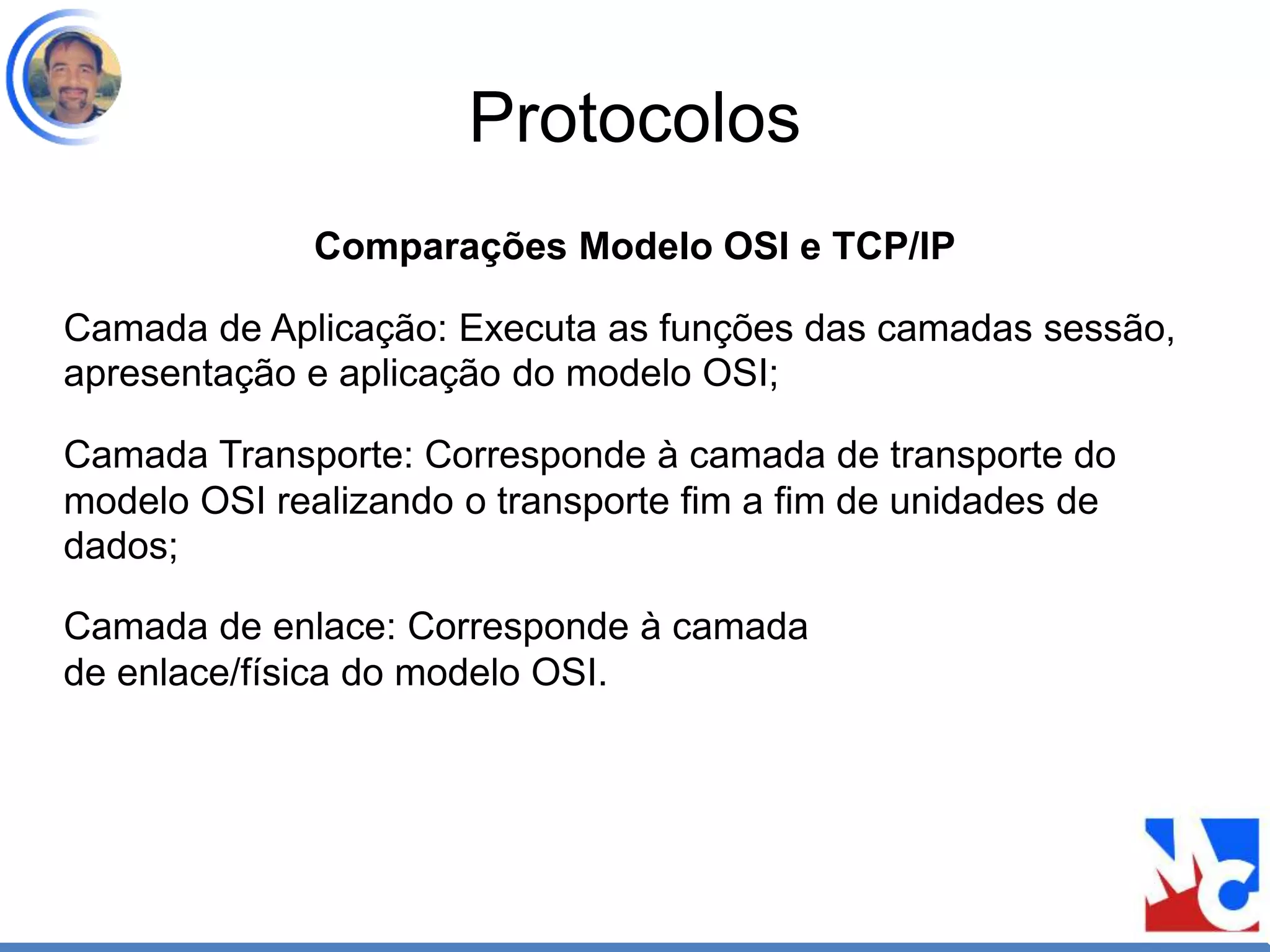

Comparações Modelo OSI e TCP/IP
Camada de Aplicação: Executa as funções das camadas sessão,
apresentação e aplicação do modelo OSI;
Camada Transporte: Corresponde à camada de transporte do
modelo OSI realizando o transporte fim a fim de unidades de
dados;
Camada de enlace: Corresponde à camada
de enlace/física do modelo OSI.

14. Fim da Aula
Obrigado por participar desta aula
Espero que você tenha compreendido
todo o conteúdo passado.
Em caso de dúvidas favor entrar
em contato:
marcos@marcoscozatti.pro.br
www.marcoscozatti.pro.br
