1. Redes de Computadores 2
Protocolos de Redes
José Ronaldo Trajano

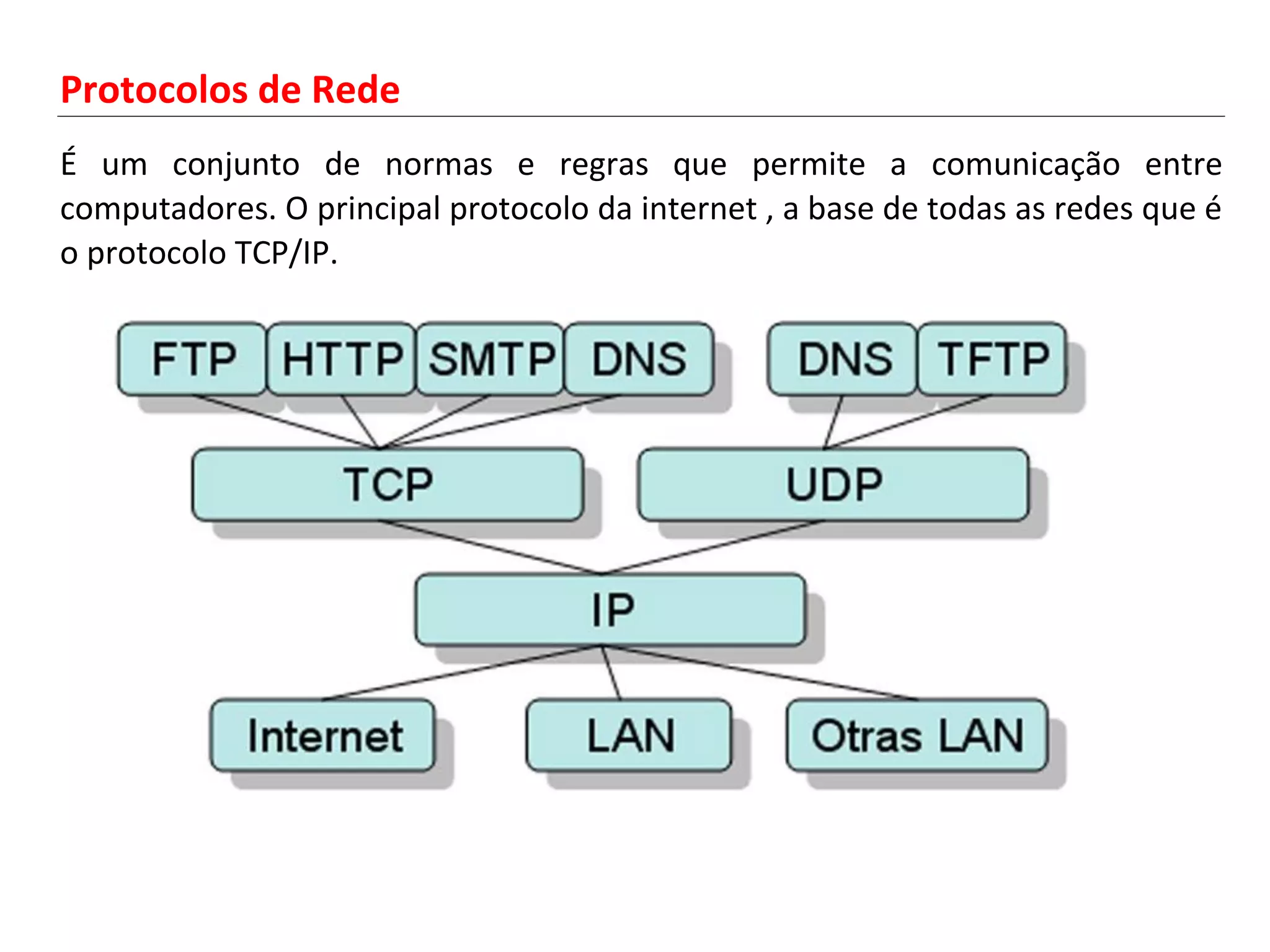

2. Protocolos de Rede
É um conjunto de normas e regras que permite a comunicação entre
computadores. O principal protocolo da internet , a base de todas as redes que é
o protocolo TCP/IP.

3. 3

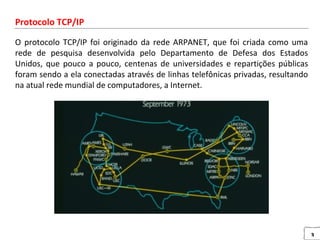

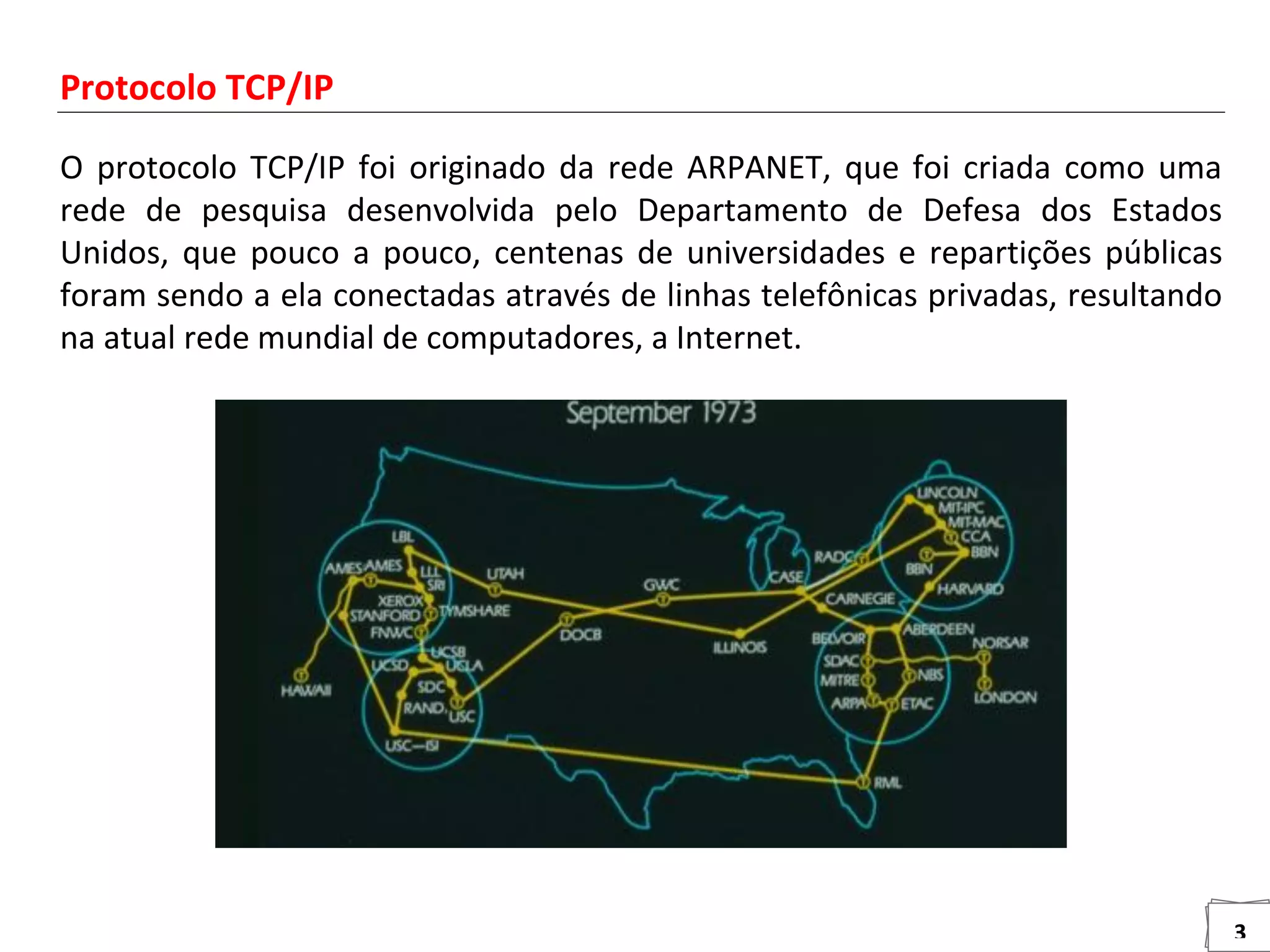

Protocolo TCP/IP
O protocolo TCP/IP foi originado da rede ARPANET, que foi criada como uma
rede de pesquisa desenvolvida pelo Departamento de Defesa dos Estados
Unidos, que pouco a pouco, centenas de universidades e repartições públicas
foram sendo a ela conectadas através de linhas telefônicas privadas, resultando
na atual rede mundial de computadores, a Internet.

4. 4

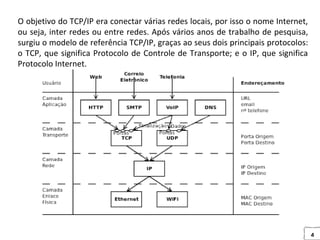

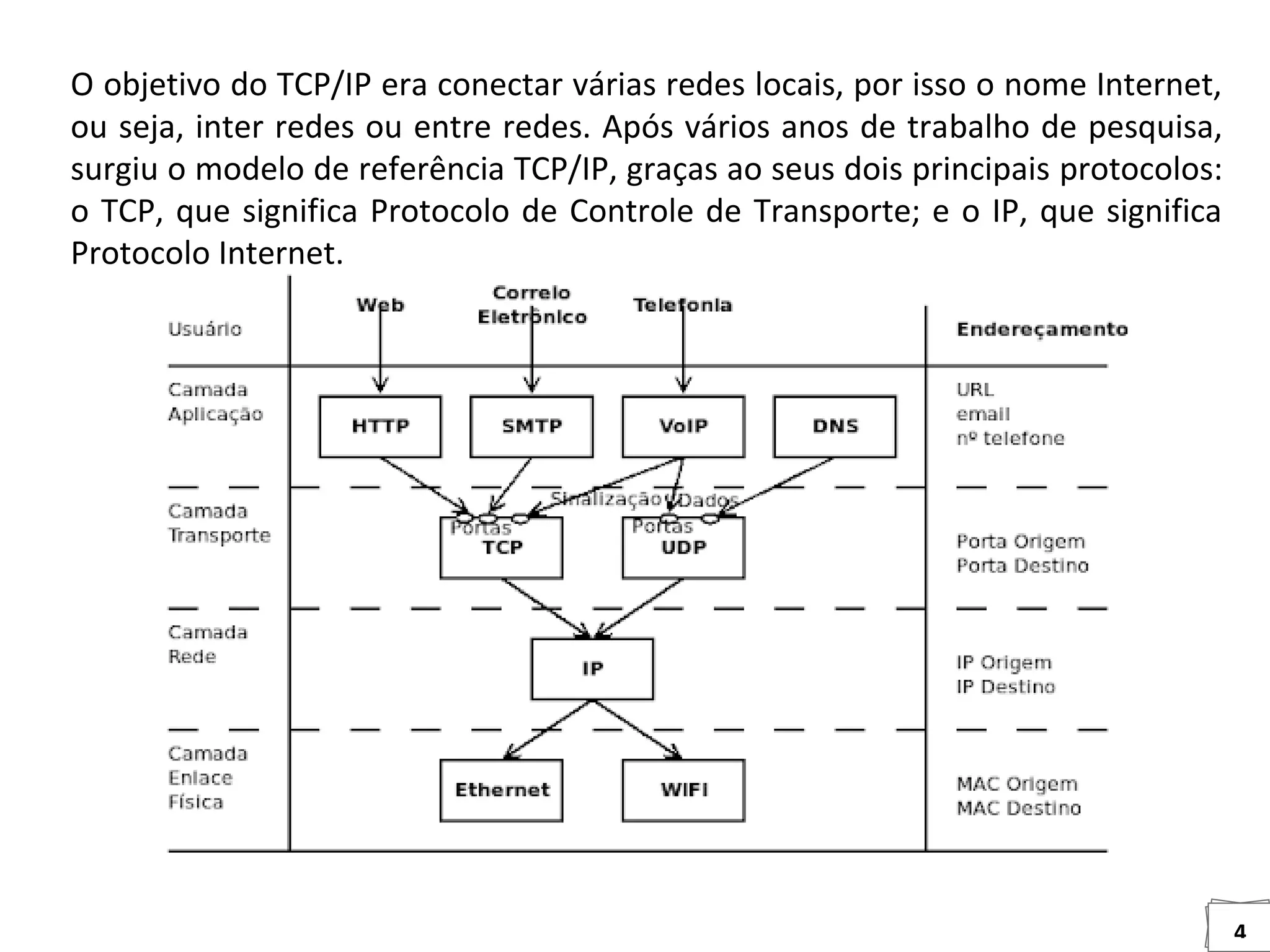

O objetivo do TCP/IP era conectar várias redes locais, por isso o nome Internet,
ou seja, inter redes ou entre redes. Após vários anos de trabalho de pesquisa,
surgiu o modelo de referência TCP/IP, graças ao seus dois principais protocolos:
o TCP, que significa Protocolo de Controle de Transporte; e o IP, que significa
Protocolo Internet.

5. 5

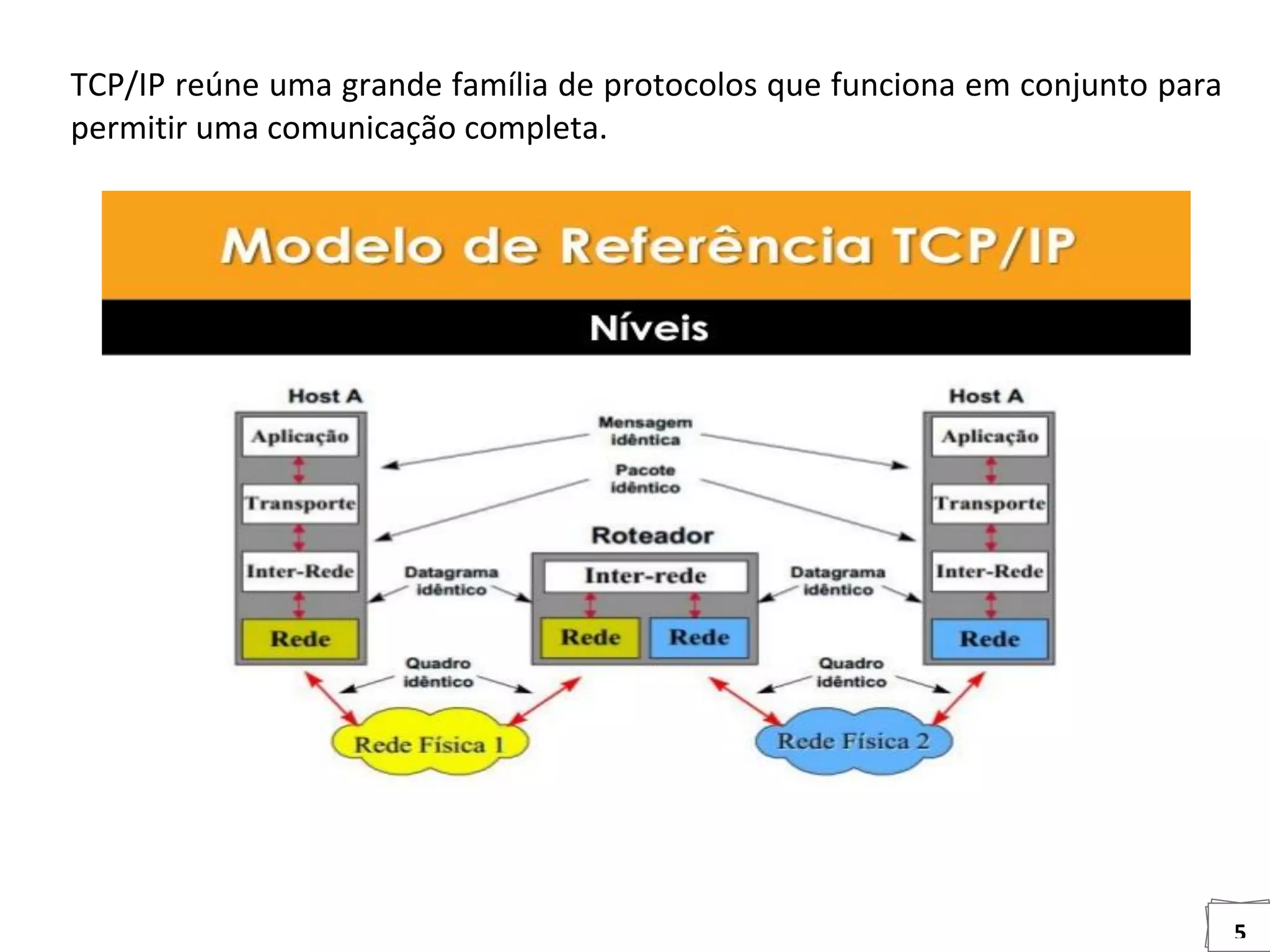

TCP/IP reúne uma grande família de protocolos que funciona em conjunto para
permitir uma comunicação completa.

6. 6

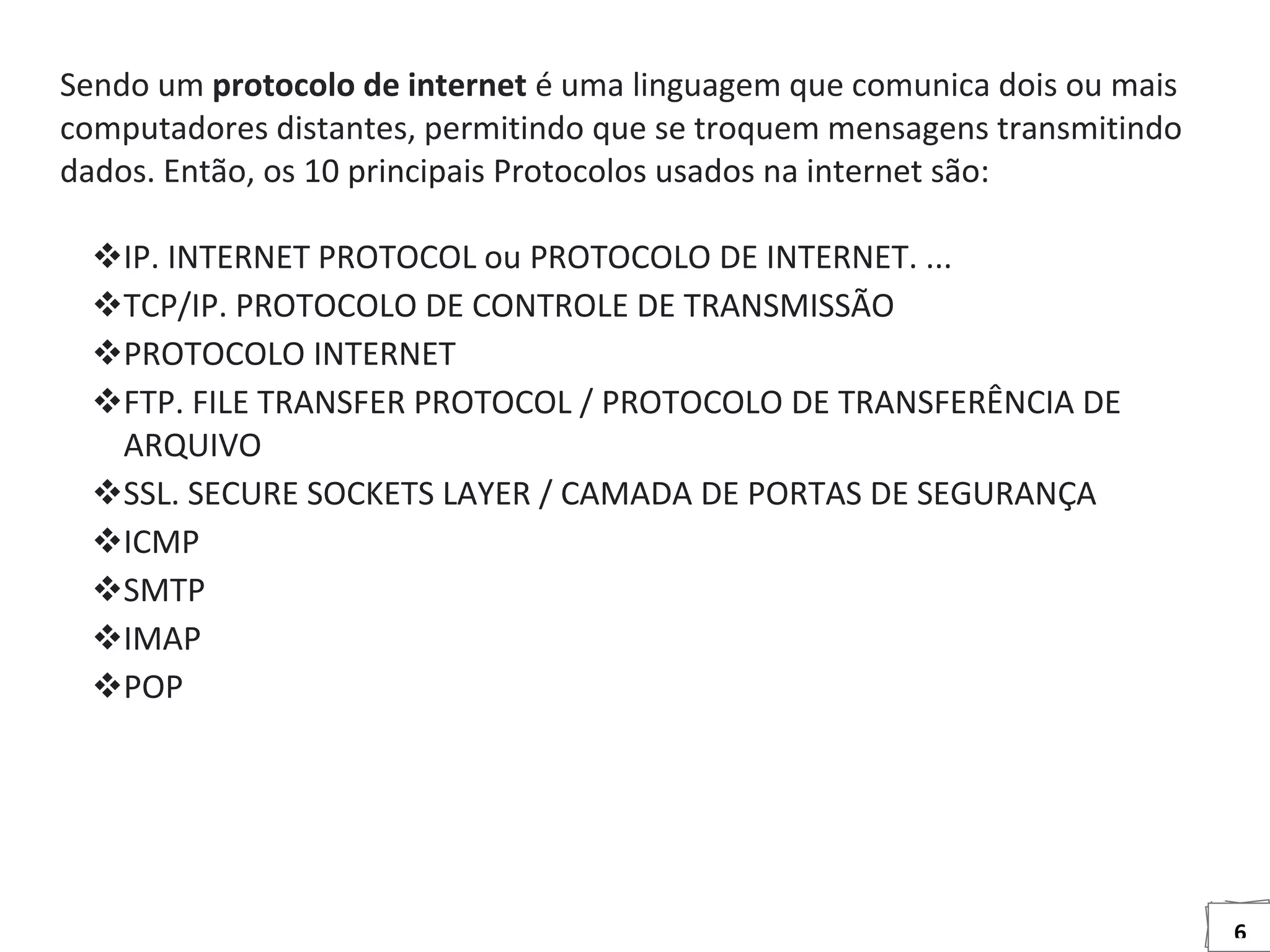

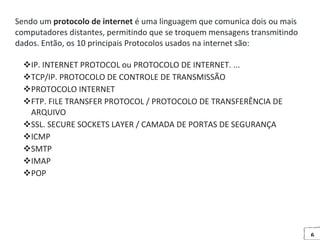

Sendo um protocolo de internet é uma linguagem que comunica dois ou mais
computadores distantes, permitindo que se troquem mensagens transmitindo
dados. Então, os 10 principais Protocolos usados na internet são:
IP. INTERNET PROTOCOL ou PROTOCOLO DE INTERNET. ...
TCP/IP. PROTOCOLO DE CONTROLE DE TRANSMISSÃO
PROTOCOLO INTERNET
FTP. FILE TRANSFER PROTOCOL / PROTOCOLO DE TRANSFERÊNCIA DE
ARQUIVO
SSL. SECURE SOCKETS LAYER / CAMADA DE PORTAS DE SEGURANÇA
ICMP
SMTP
IMAP
POP

7. 7

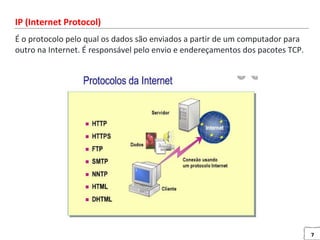

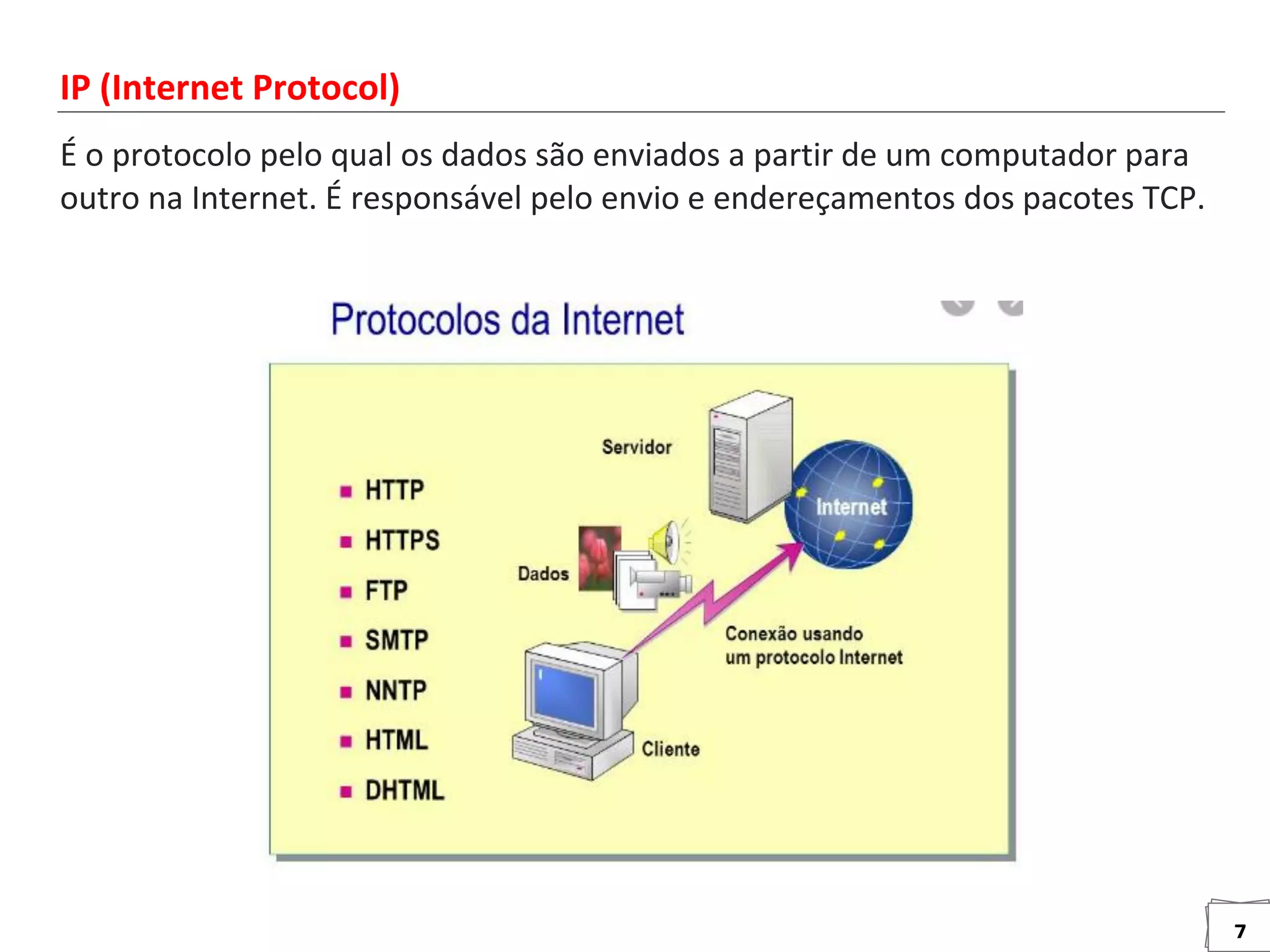

IP (Internet Protocol)
É o protocolo pelo qual os dados são enviados a partir de um computador para
outro na Internet. É responsável pelo envio e endereçamentos dos pacotes TCP.

8. 8

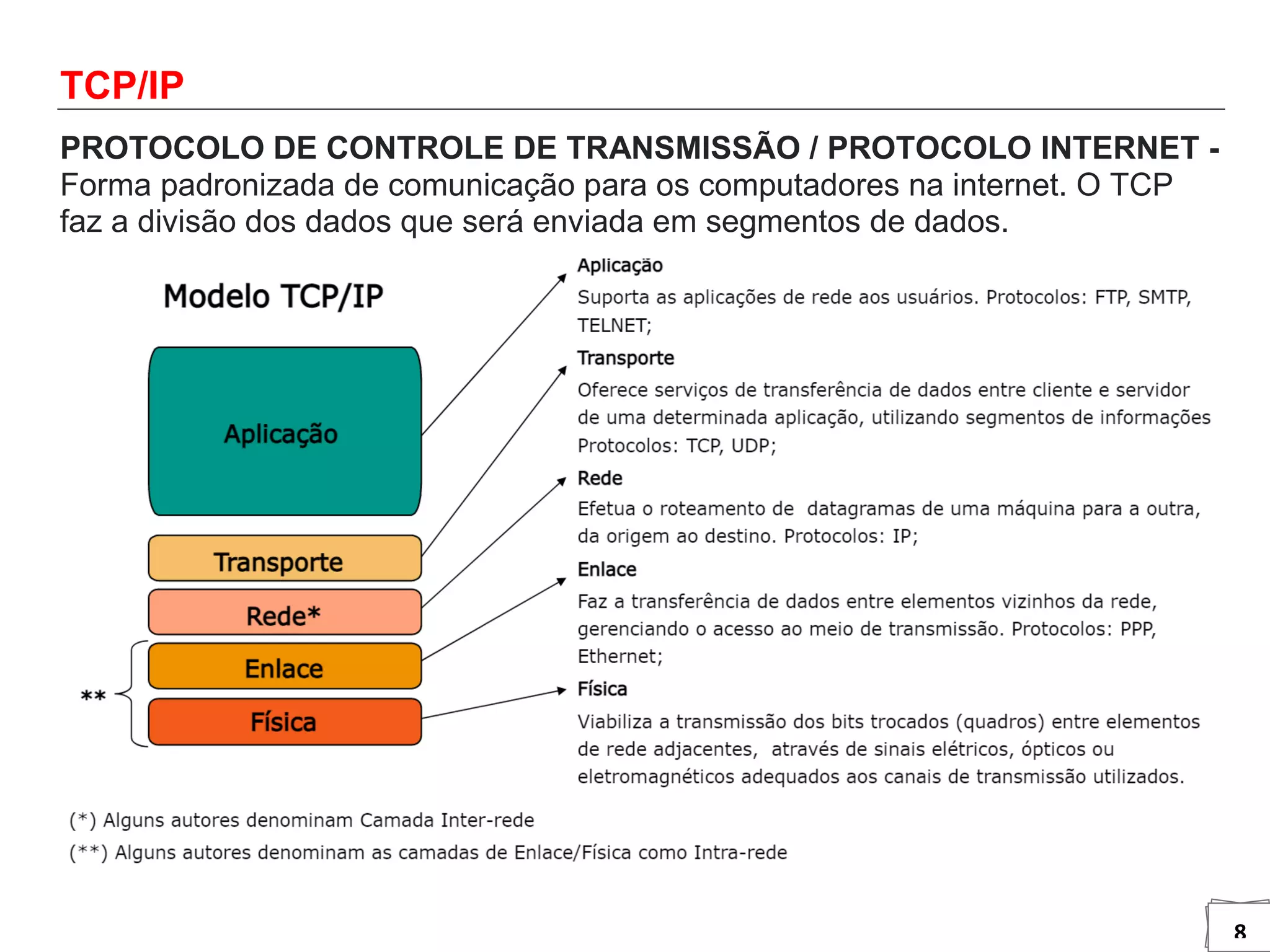

TCP/IP
PROTOCOLO DE CONTROLE DE TRANSMISSÃO / PROTOCOLO INTERNET -
Forma padronizada de comunicação para os computadores na internet. O TCP
faz a divisão dos dados que será enviada em segmentos de dados.

9. 9

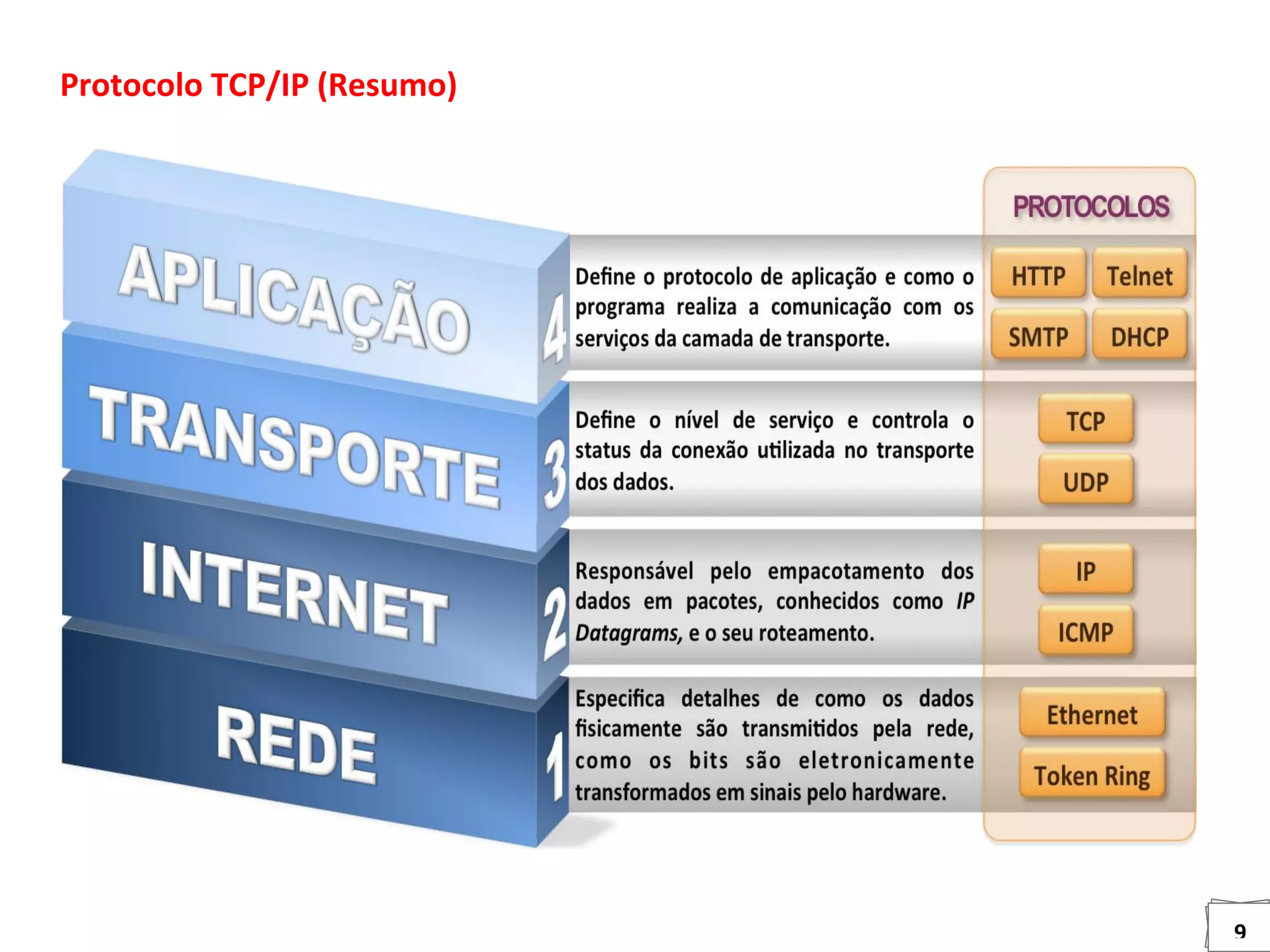

Protocolo TCP/IP (Resumo)

10. 10

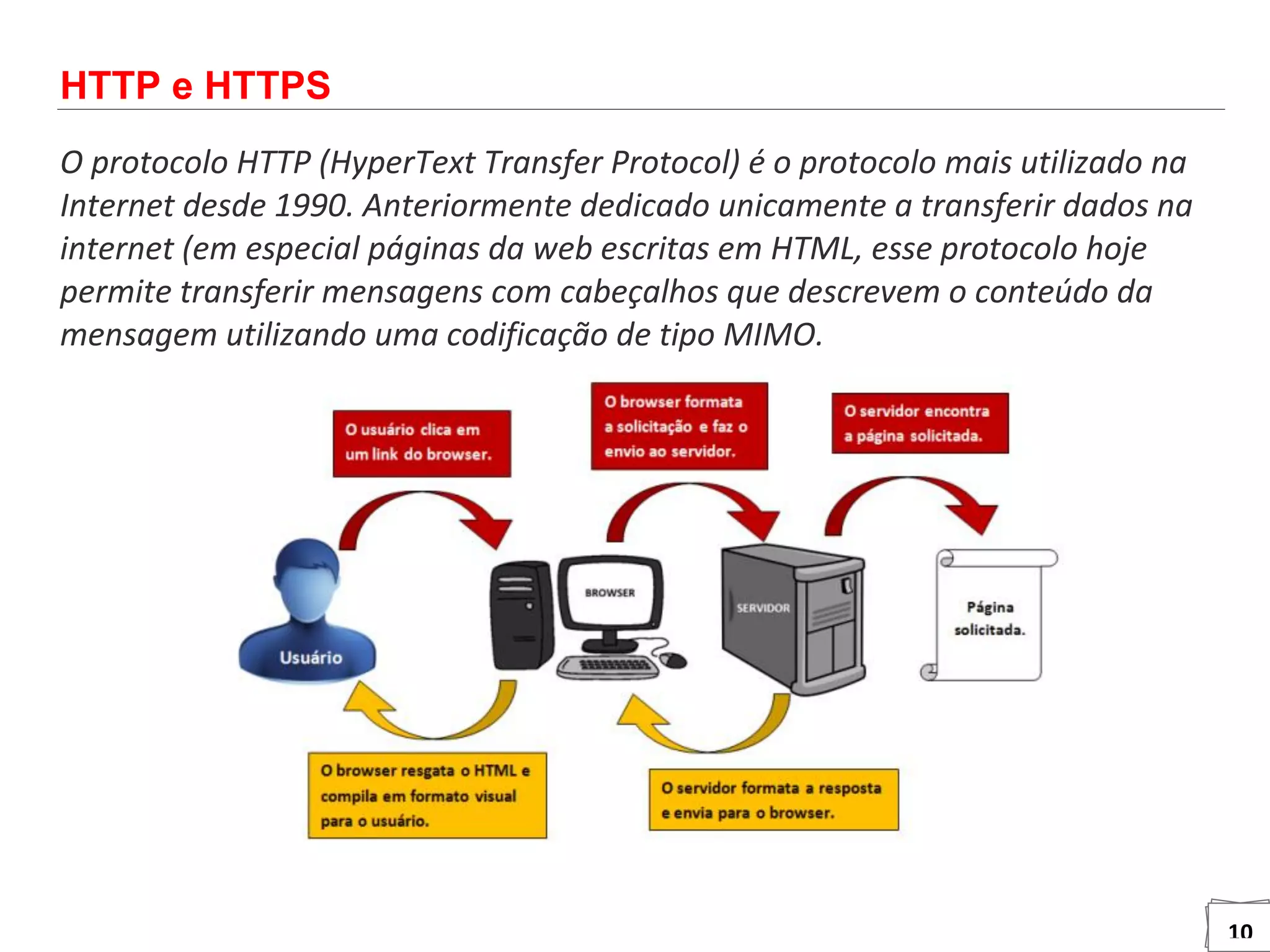

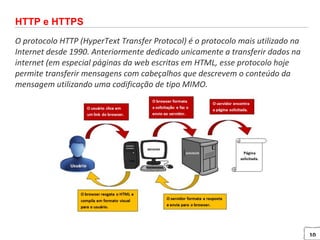

HTTP e HTTPS
O protocolo HTTP (HyperText Transfer Protocol) é o protocolo mais utilizado na
Internet desde 1990. Anteriormente dedicado unicamente a transferir dados na
internet (em especial páginas da web escritas em HTML, esse protocolo hoje
permite transferir mensagens com cabeçalhos que descrevem o conteúdo da
mensagem utilizando uma codificação de tipo MIMO.

11. 11

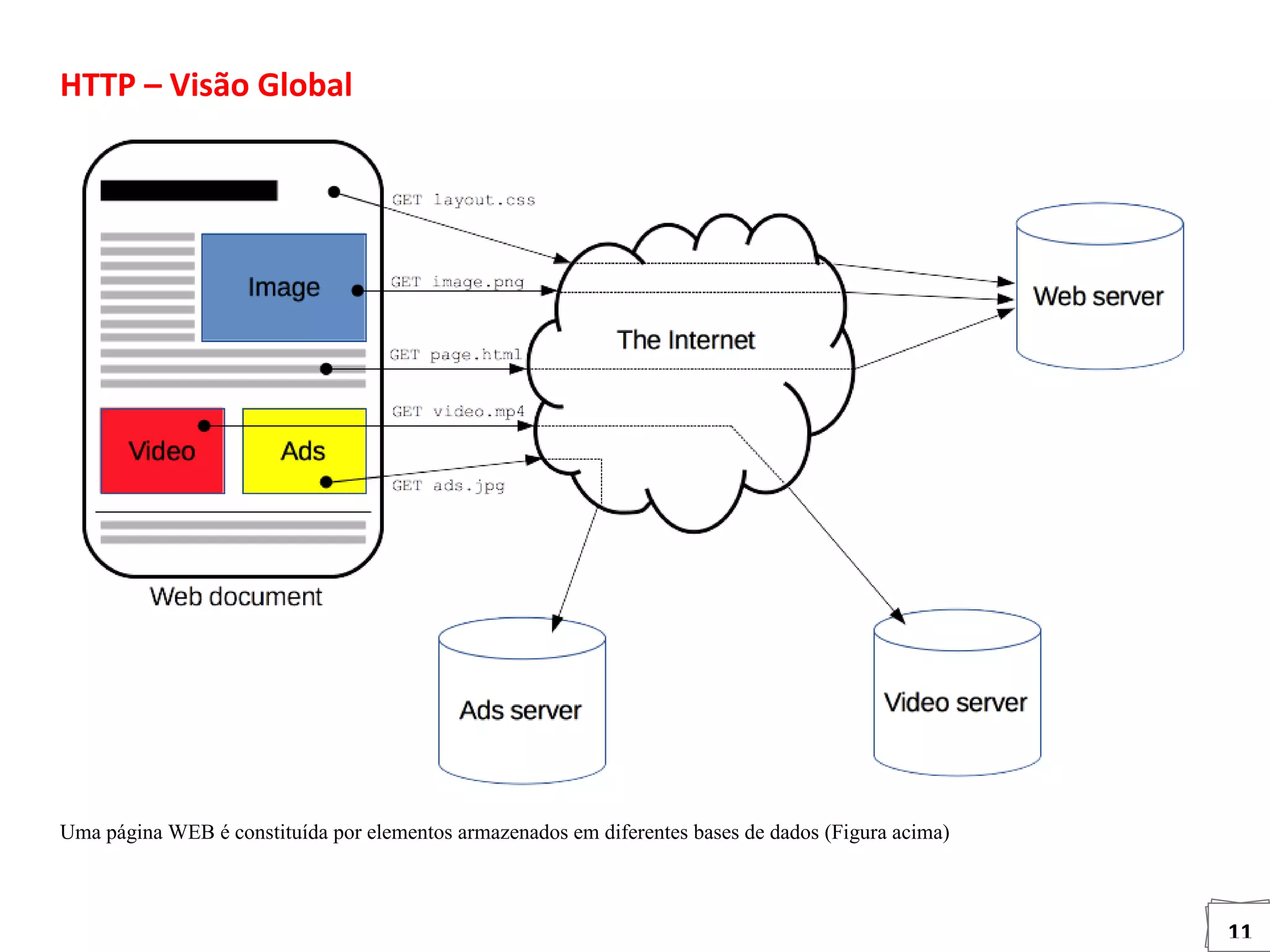

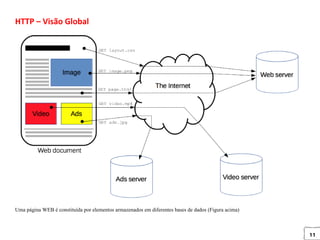

HTTP – Visão Global
Uma página WEB é constituída por elementos armazenados em diferentes bases de dados (Figura acima)

12. 12

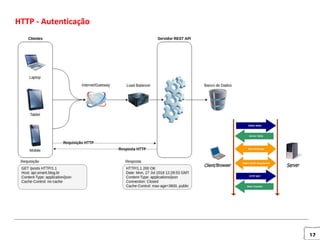

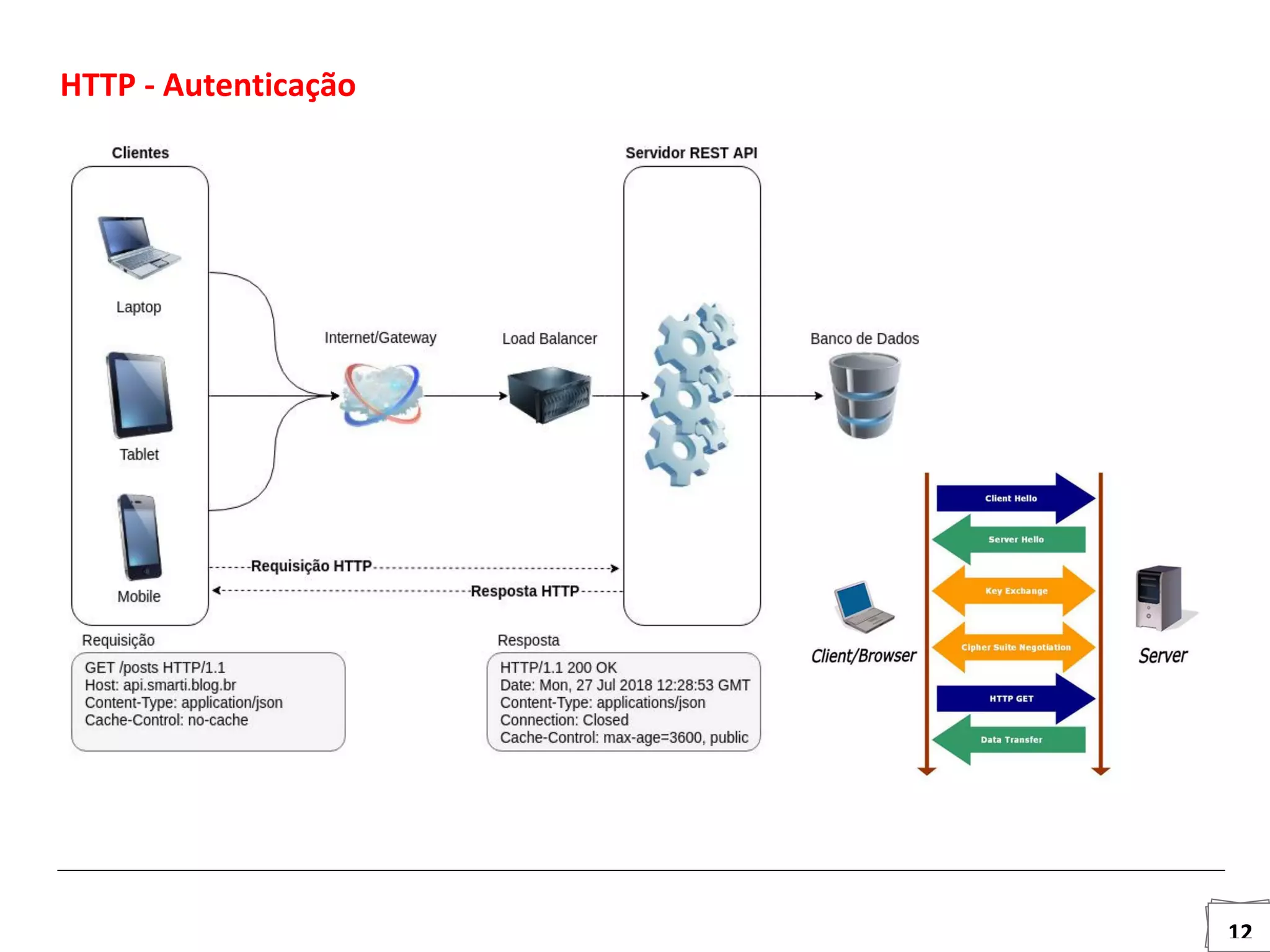

HTTP - Autenticação

13. 13

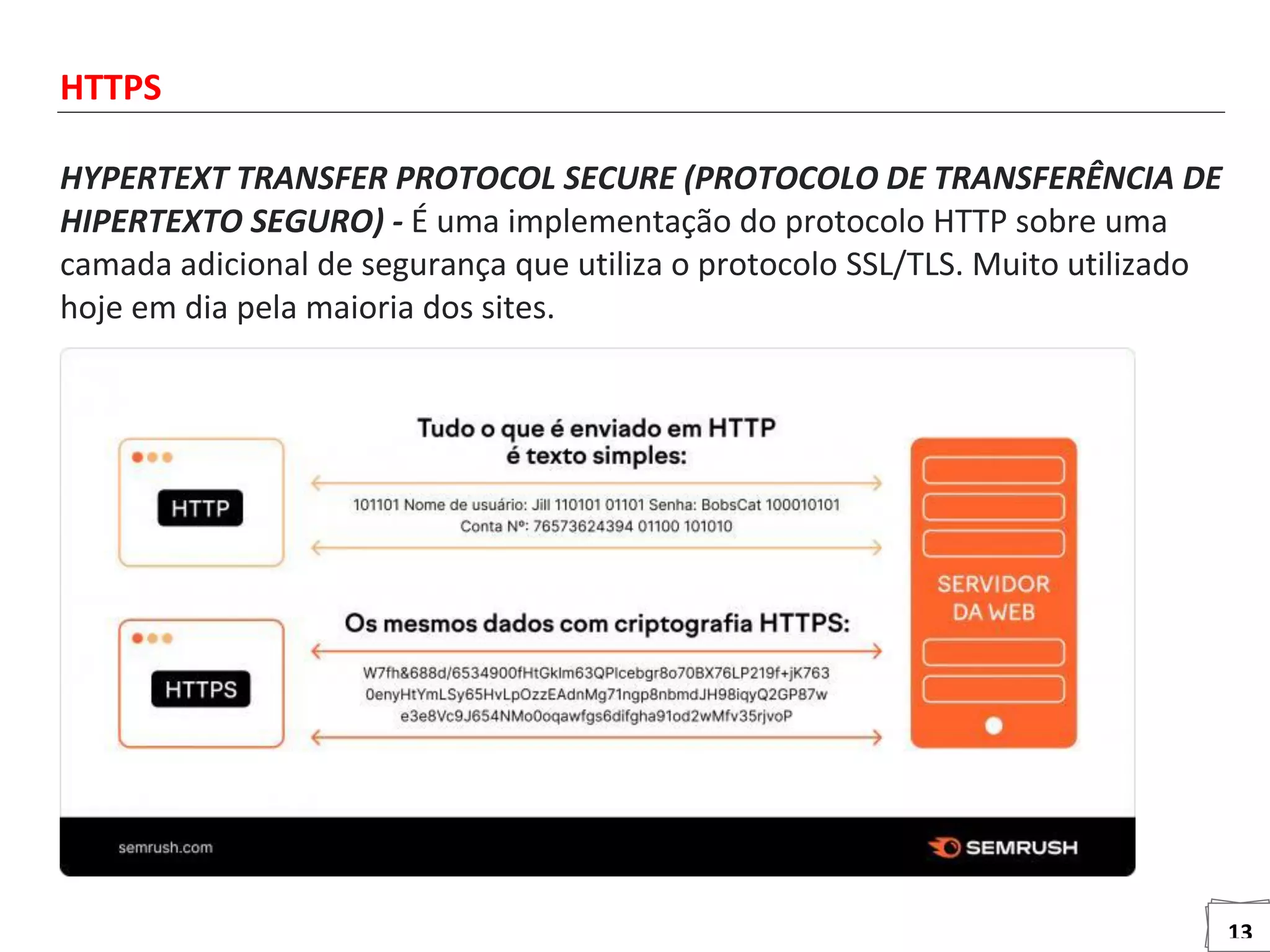

HTTPS
HYPERTEXT TRANSFER PROTOCOL SECURE (PROTOCOLO DE TRANSFERÊNCIA DE
HIPERTEXTO SEGURO) - É uma implementação do protocolo HTTP sobre uma
camada adicional de segurança que utiliza o protocolo SSL/TLS. Muito utilizado
hoje em dia pela maioria dos sites.

14. 14

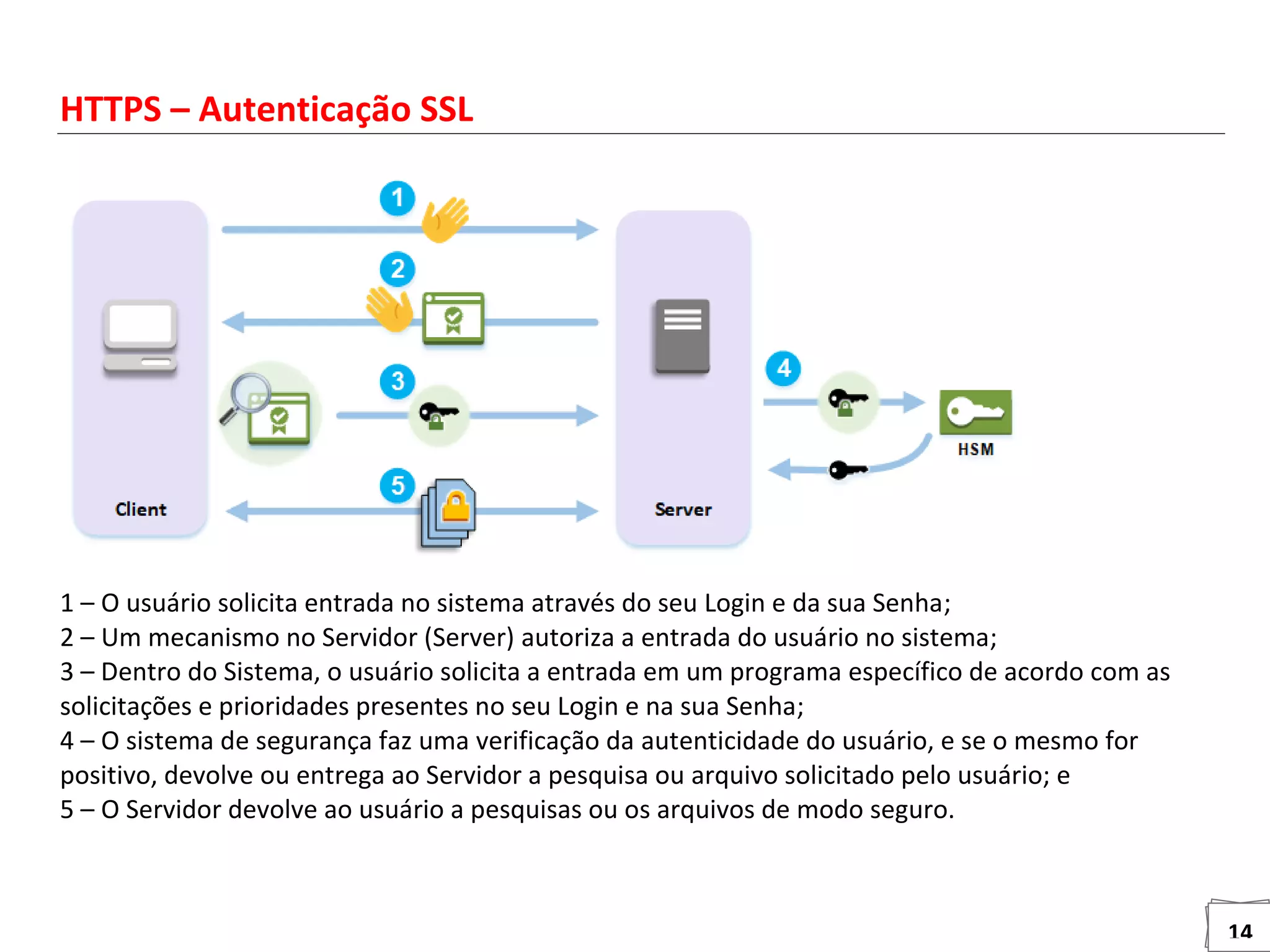

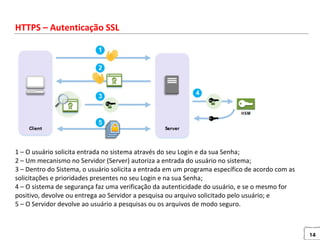

HTTPS – Autenticação SSL
1 – O usuário solicita entrada no sistema através do seu Login e da sua Senha;
2 – Um mecanismo no Servidor (Server) autoriza a entrada do usuário no sistema;
3 – Dentro do Sistema, o usuário solicita a entrada em um programa específico de acordo com as
solicitações e prioridades presentes no seu Login e na sua Senha;
4 – O sistema de segurança faz uma verificação da autenticidade do usuário, e se o mesmo for
positivo, devolve ou entrega ao Servidor a pesquisa ou arquivo solicitado pelo usuário; e
5 – O Servidor devolve ao usuário a pesquisas ou os arquivos de modo seguro.

15. 15

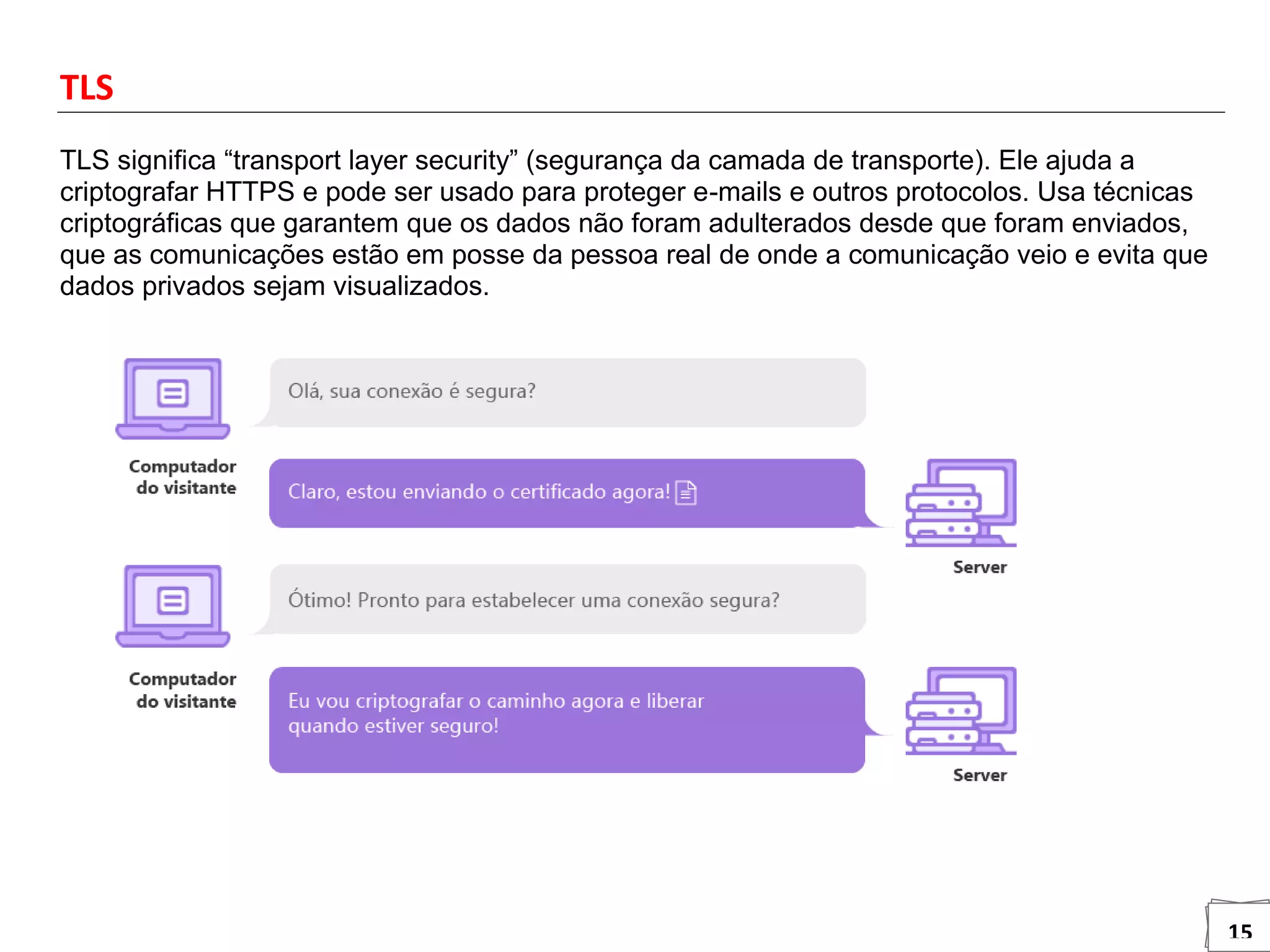

TLS
TLS significa “transport layer security” (segurança da camada de transporte). Ele ajuda a
criptografar HTTPS e pode ser usado para proteger e-mails e outros protocolos. Usa técnicas
criptográficas que garantem que os dados não foram adulterados desde que foram enviados,
que as comunicações estão em posse da pessoa real de onde a comunicação veio e evita que
dados privados sejam visualizados.

16. 16

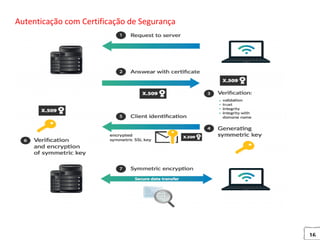

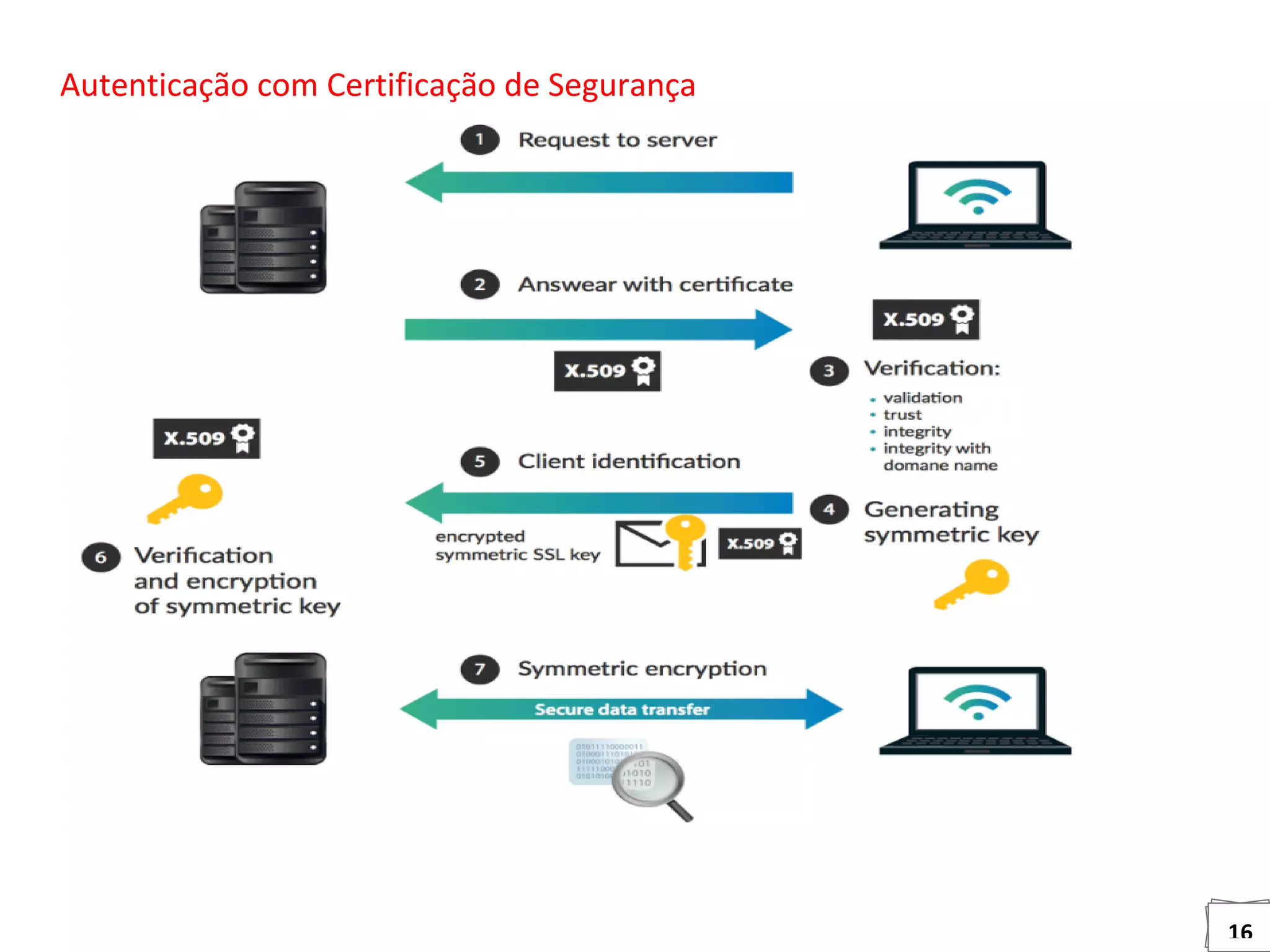

Autenticação com Certificação de Segurança

17. 17

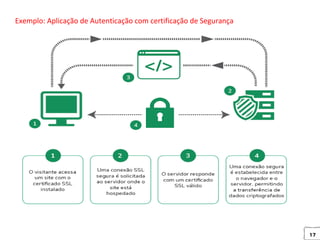

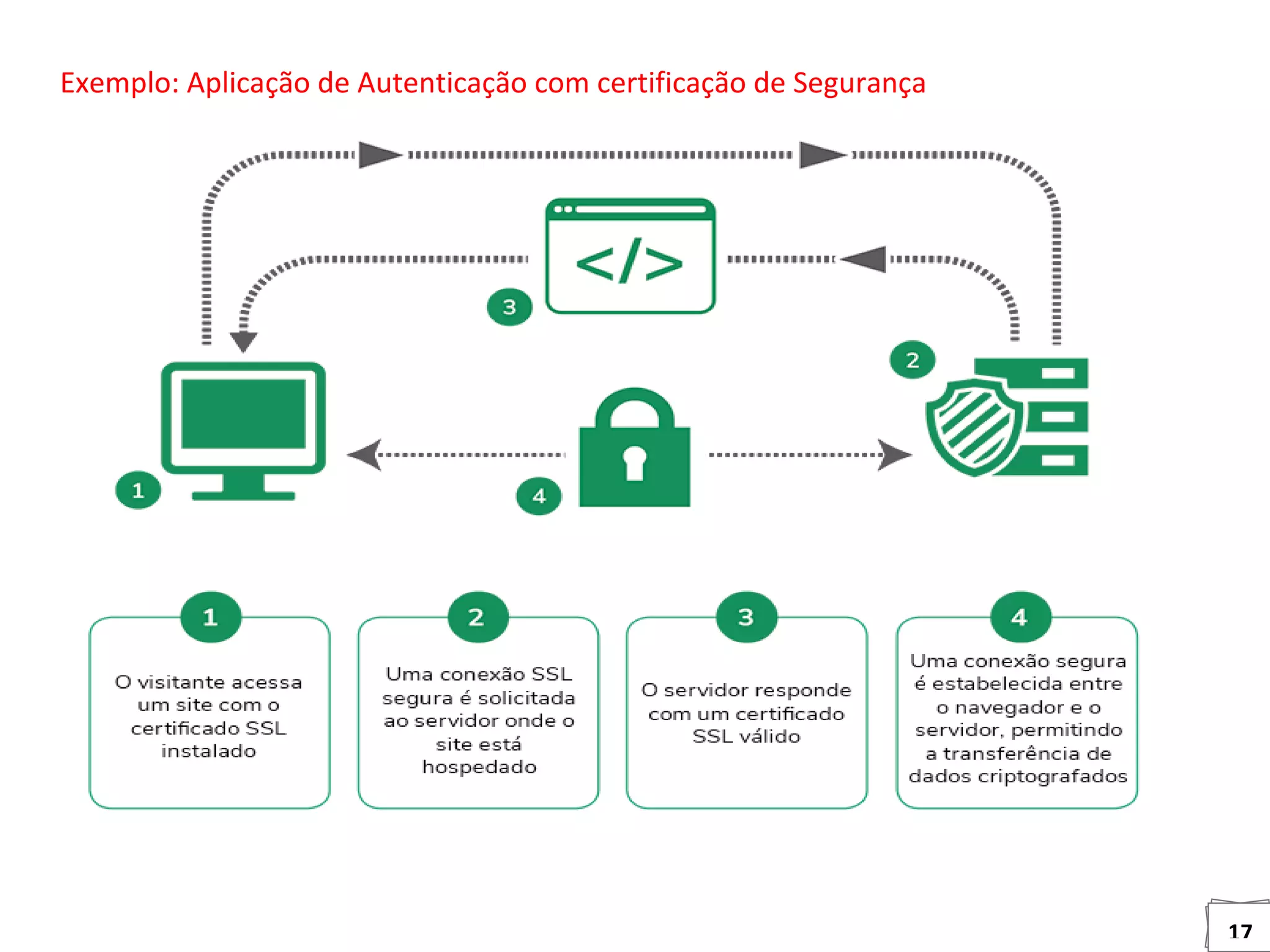

Exemplo: Aplicação de Autenticação com certificação de Segurança

18. 18

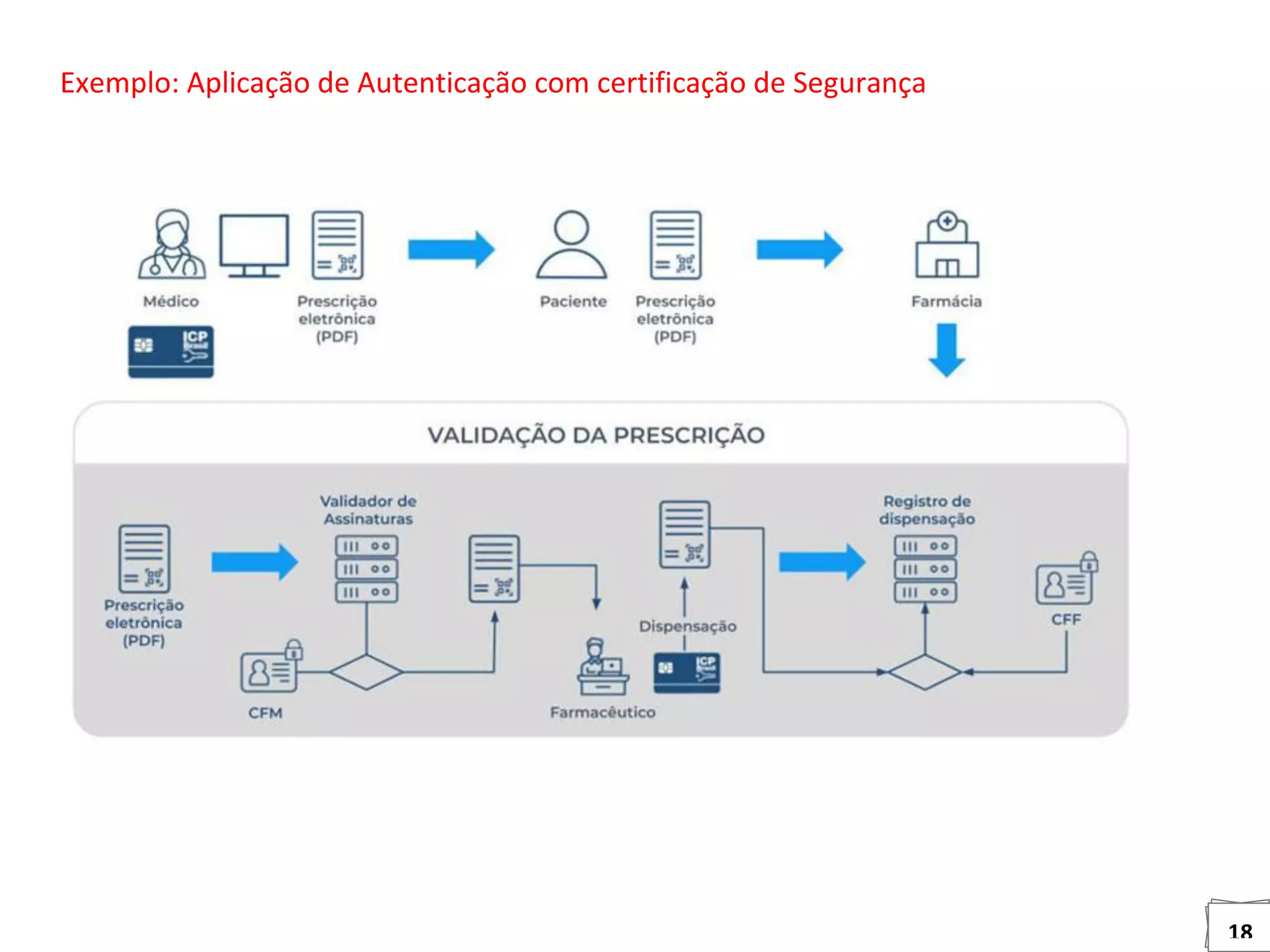

Exemplo: Aplicação de Autenticação com certificação de Segurança

19. 19

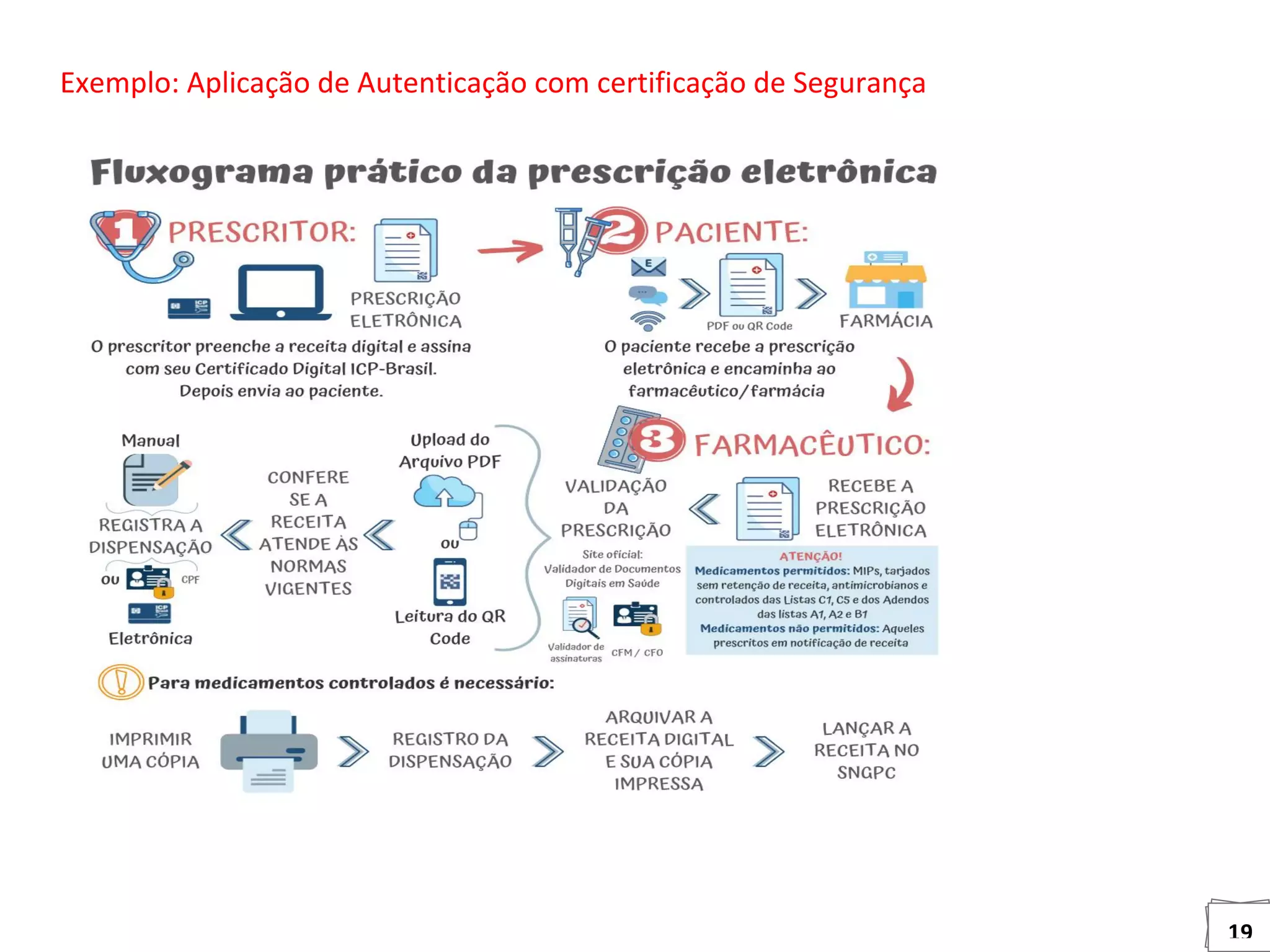

Exemplo: Aplicação de Autenticação com certificação de Segurança

20. 20

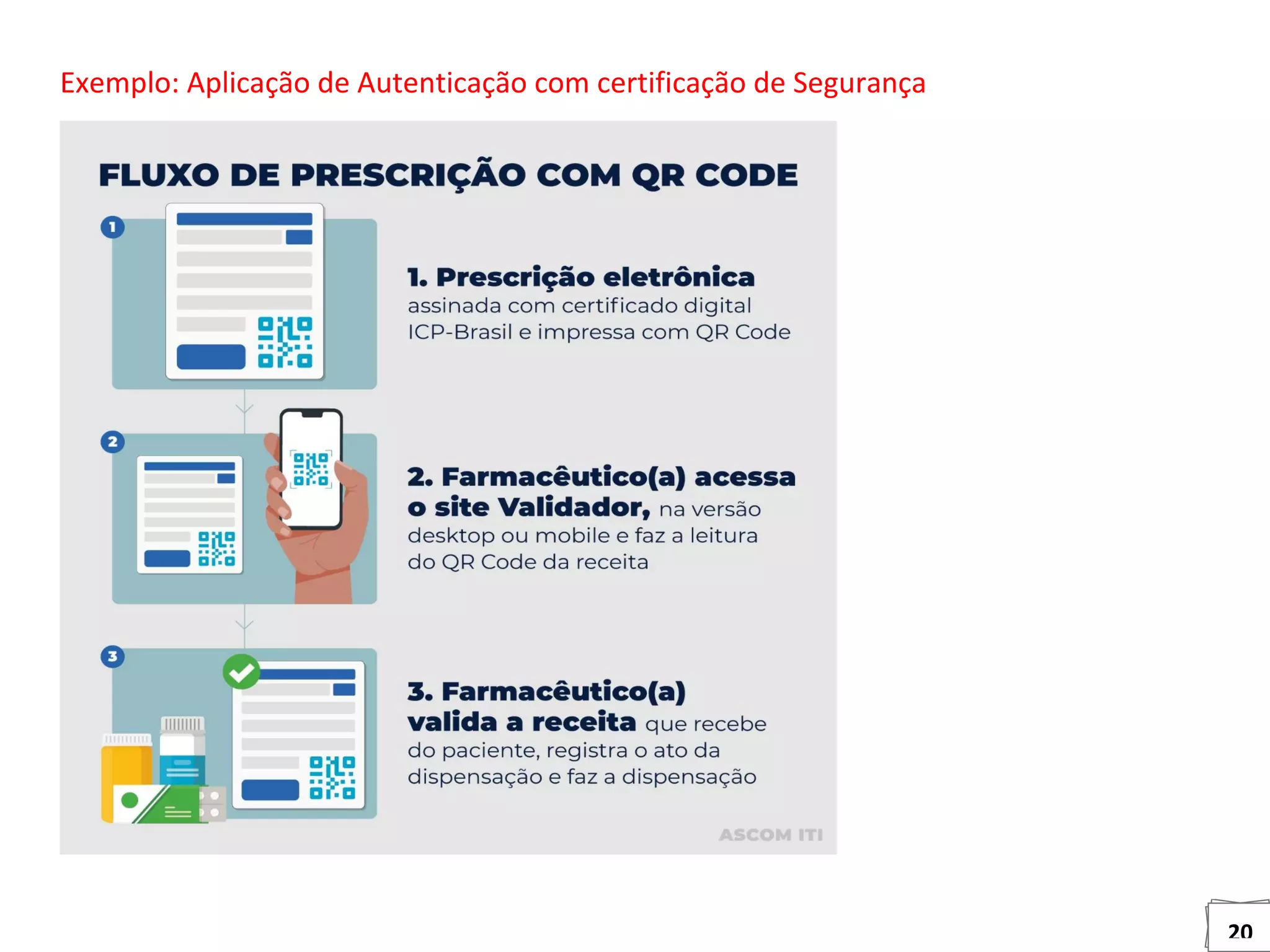

Exemplo: Aplicação de Autenticação com certificação de Segurança

21. 21

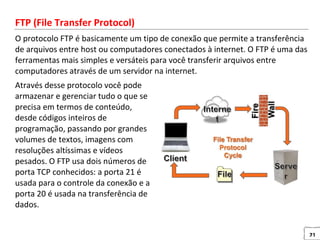

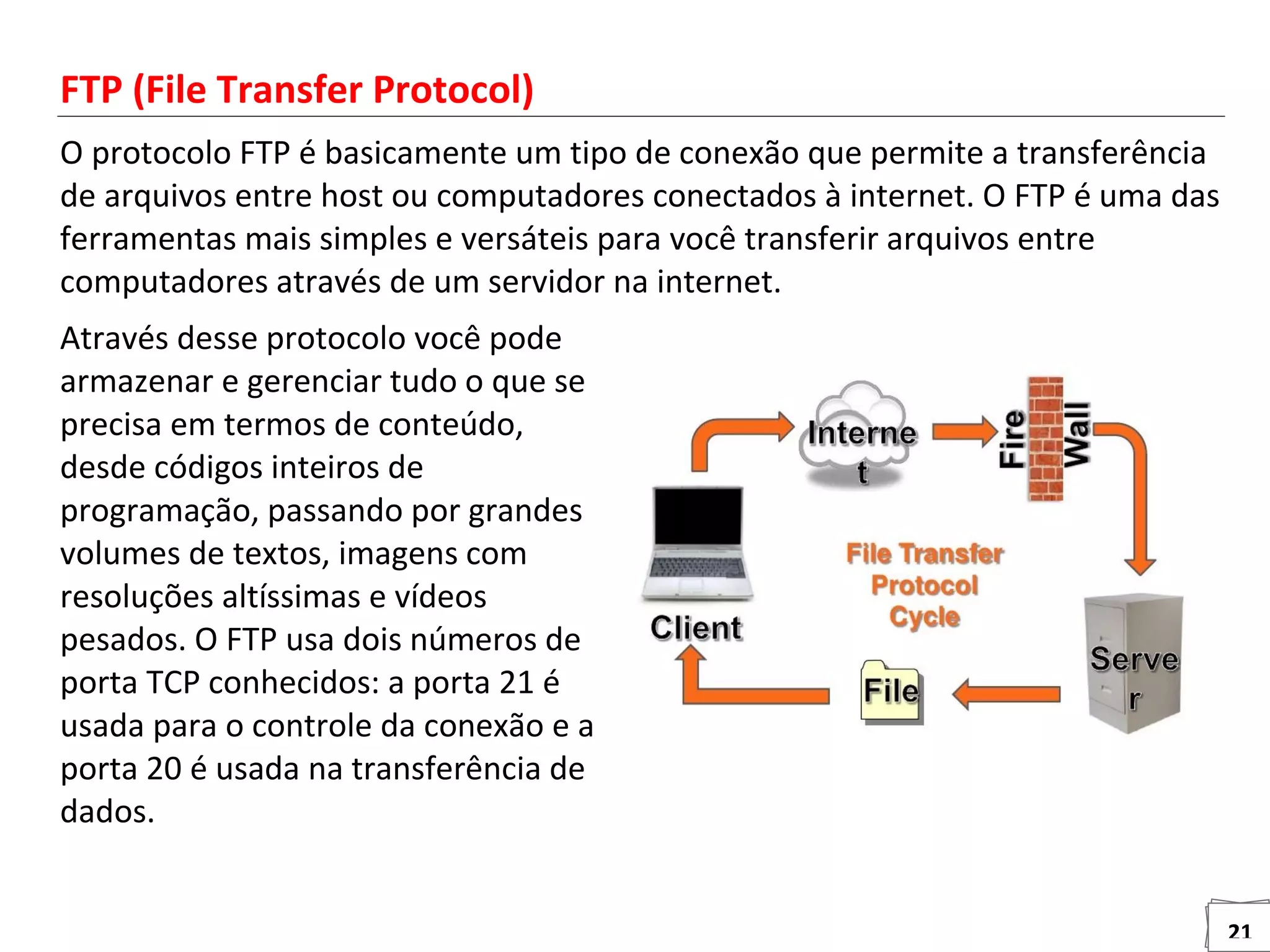

FTP (File Transfer Protocol)
O protocolo FTP é basicamente um tipo de conexão que permite a transferência
de arquivos entre host ou computadores conectados à internet. O FTP é uma das
ferramentas mais simples e versáteis para você transferir arquivos entre
computadores através de um servidor na internet.
Através desse protocolo você pode
armazenar e gerenciar tudo o que se
precisa em termos de conteúdo,
desde códigos inteiros de
programação, passando por grandes
volumes de textos, imagens com
resoluções altíssimas e vídeos
pesados. O FTP usa dois números de
porta TCP conhecidos: a porta 21 é
usada para o controle da conexão e a
porta 20 é usada na transferência de
dados.

22. 22

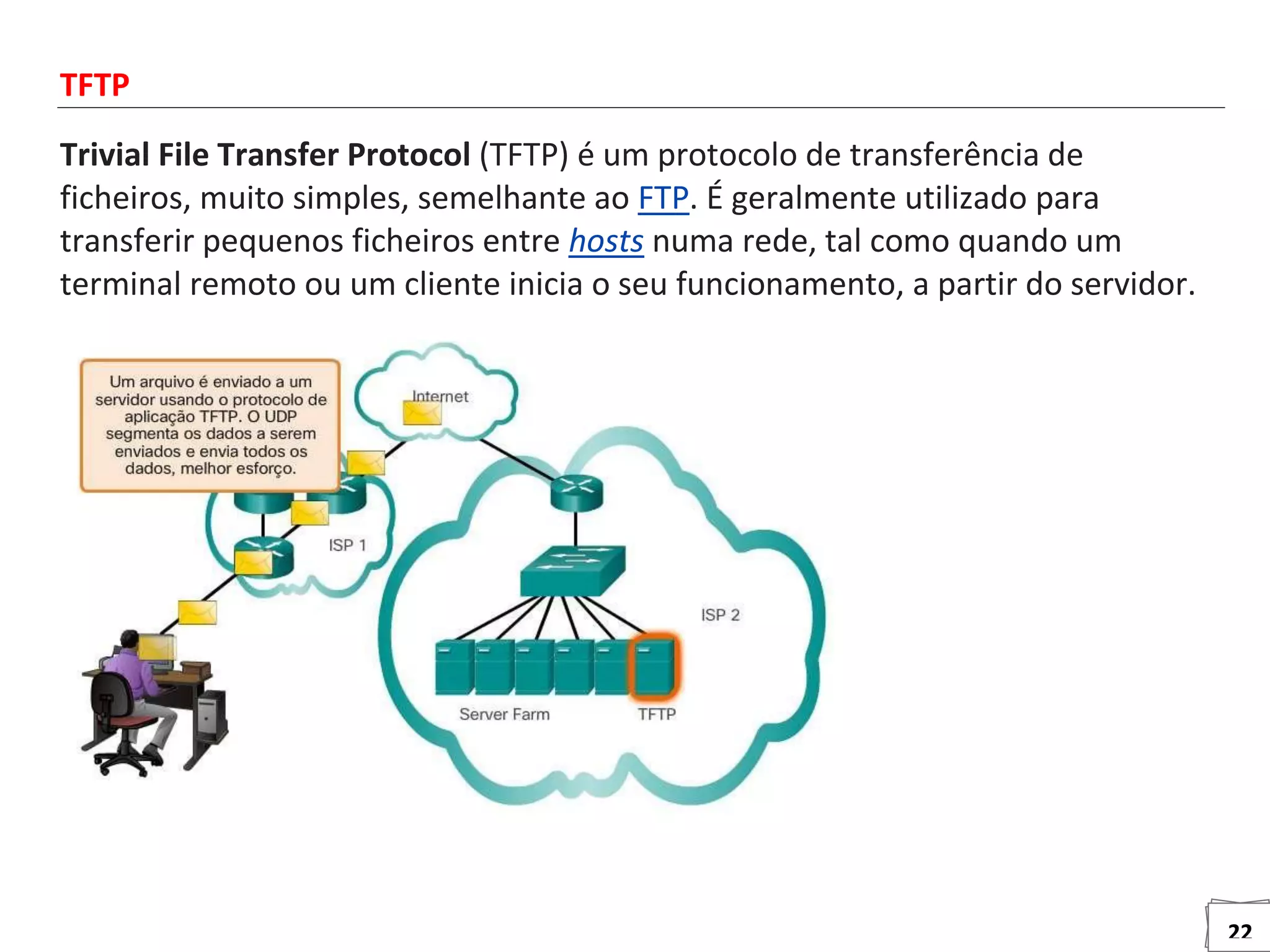

TFTP
Trivial File Transfer Protocol (TFTP) é um protocolo de transferência de
ficheiros, muito simples, semelhante ao FTP. É geralmente utilizado para
transferir pequenos ficheiros entre hosts numa rede, tal como quando um
terminal remoto ou um cliente inicia o seu funcionamento, a partir do servidor.

23. 23

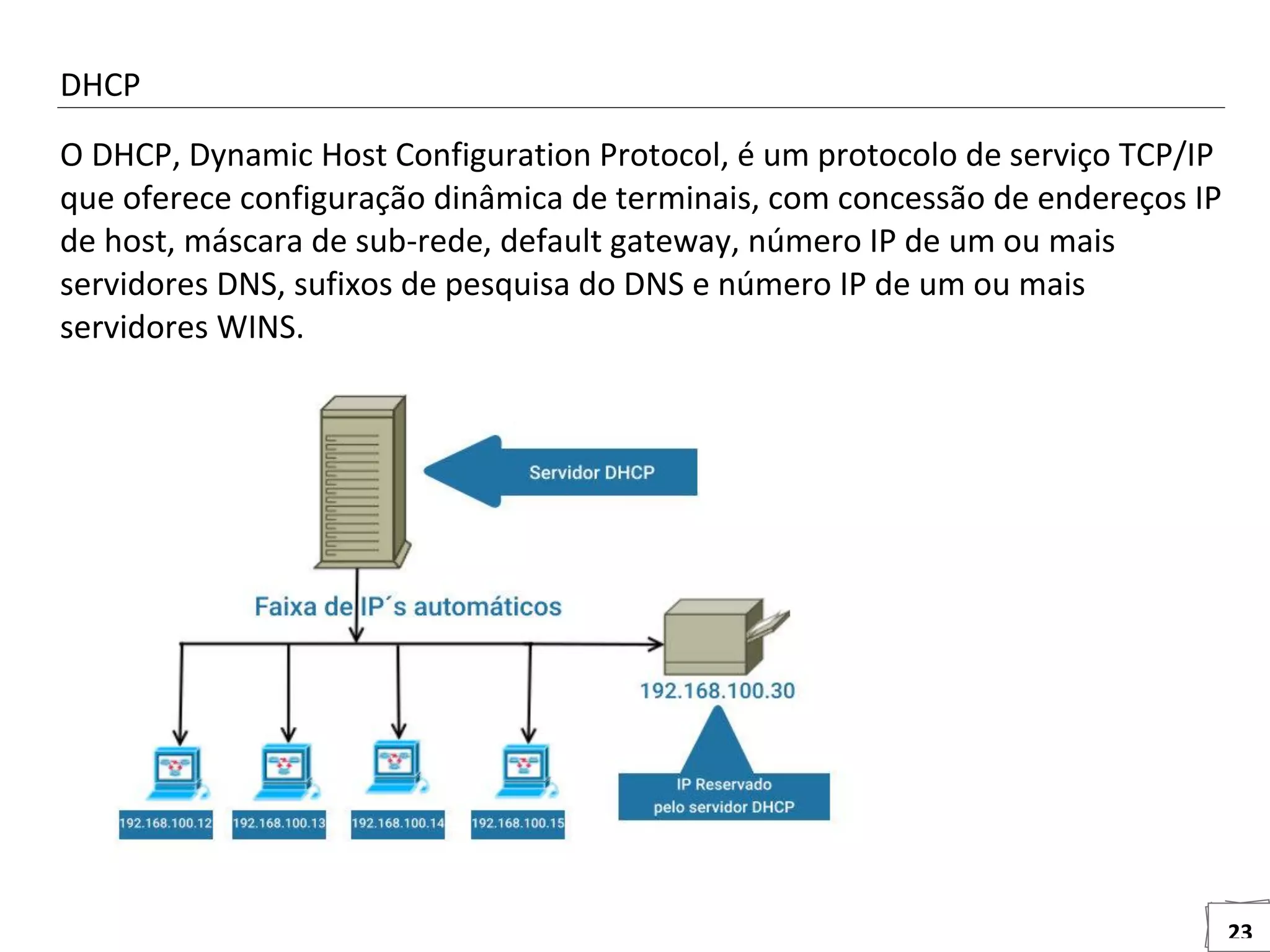

DHCP
O DHCP, Dynamic Host Configuration Protocol, é um protocolo de serviço TCP/IP
que oferece configuração dinâmica de terminais, com concessão de endereços IP
de host, máscara de sub-rede, default gateway, número IP de um ou mais
servidores DNS, sufixos de pesquisa do DNS e número IP de um ou mais
servidores WINS.

24. 24

25. 25

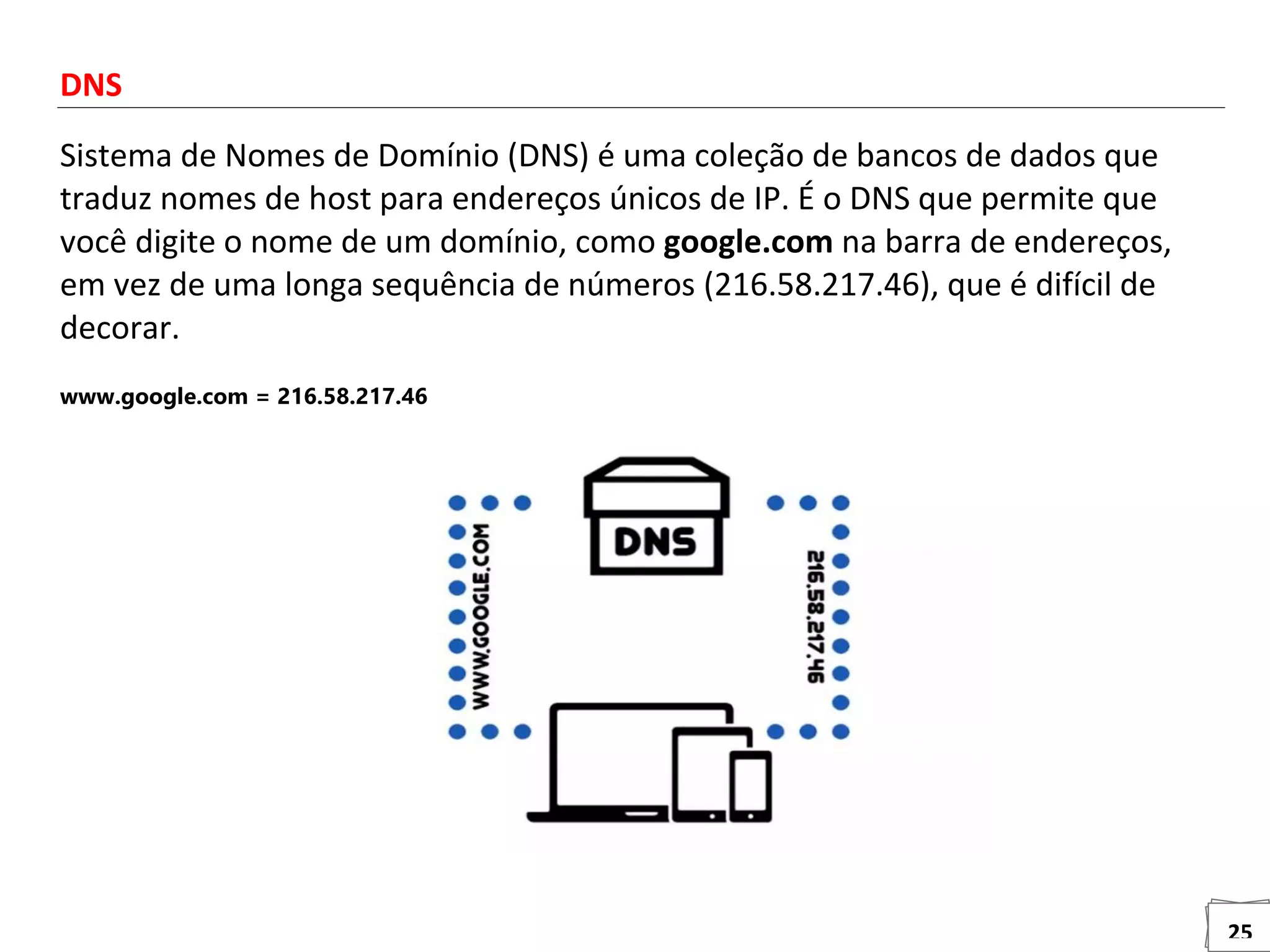

DNS
Sistema de Nomes de Domínio (DNS) é uma coleção de bancos de dados que
traduz nomes de host para endereços únicos de IP. É o DNS que permite que
você digite o nome de um domínio, como google.com na barra de endereços,
em vez de uma longa sequência de números (216.58.217.46), que é difícil de
decorar.
www.google.com = 216.58.217.46

26. 26

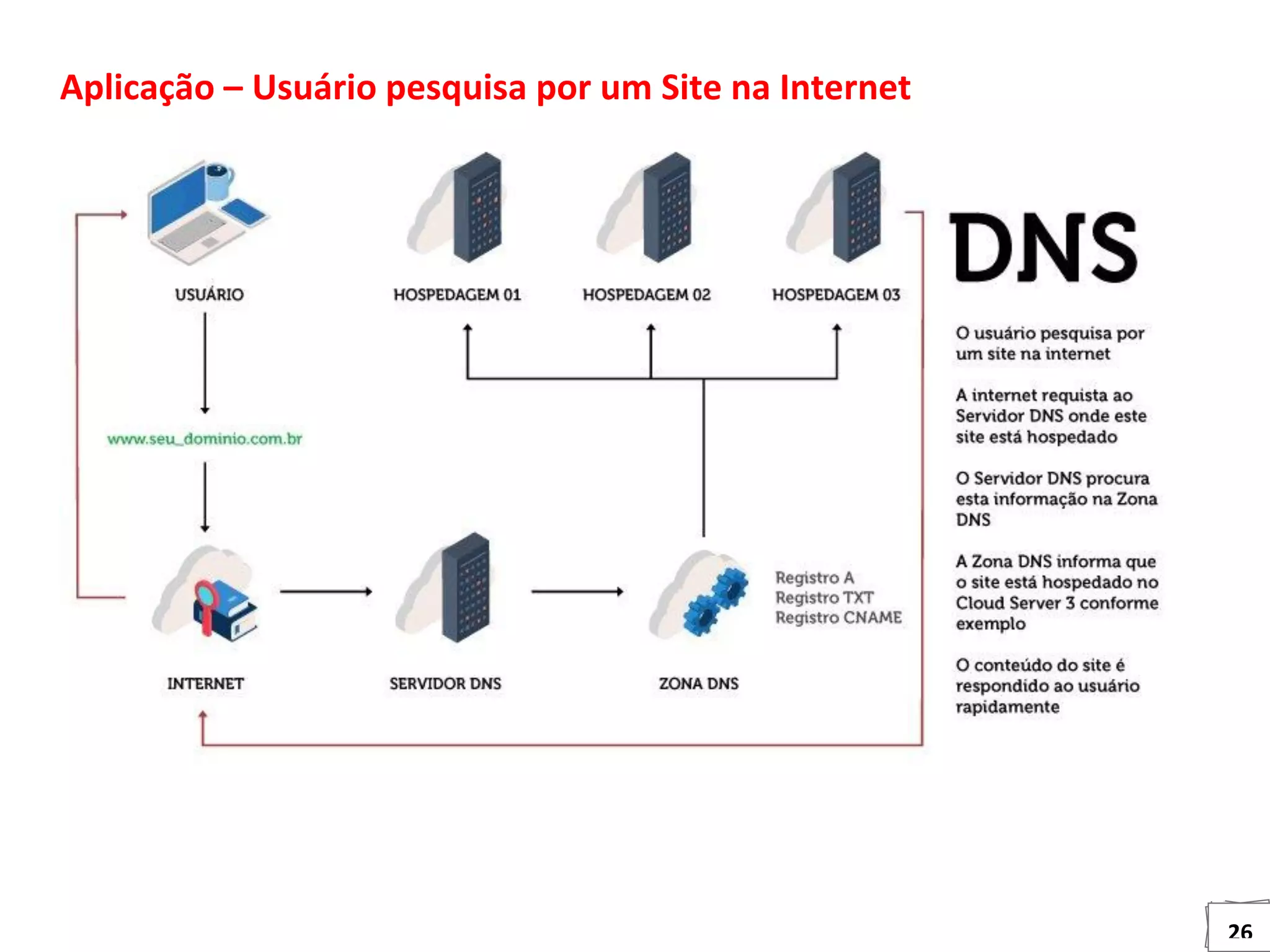

Aplicação – Usuário pesquisa por um Site na Internet

27. 27

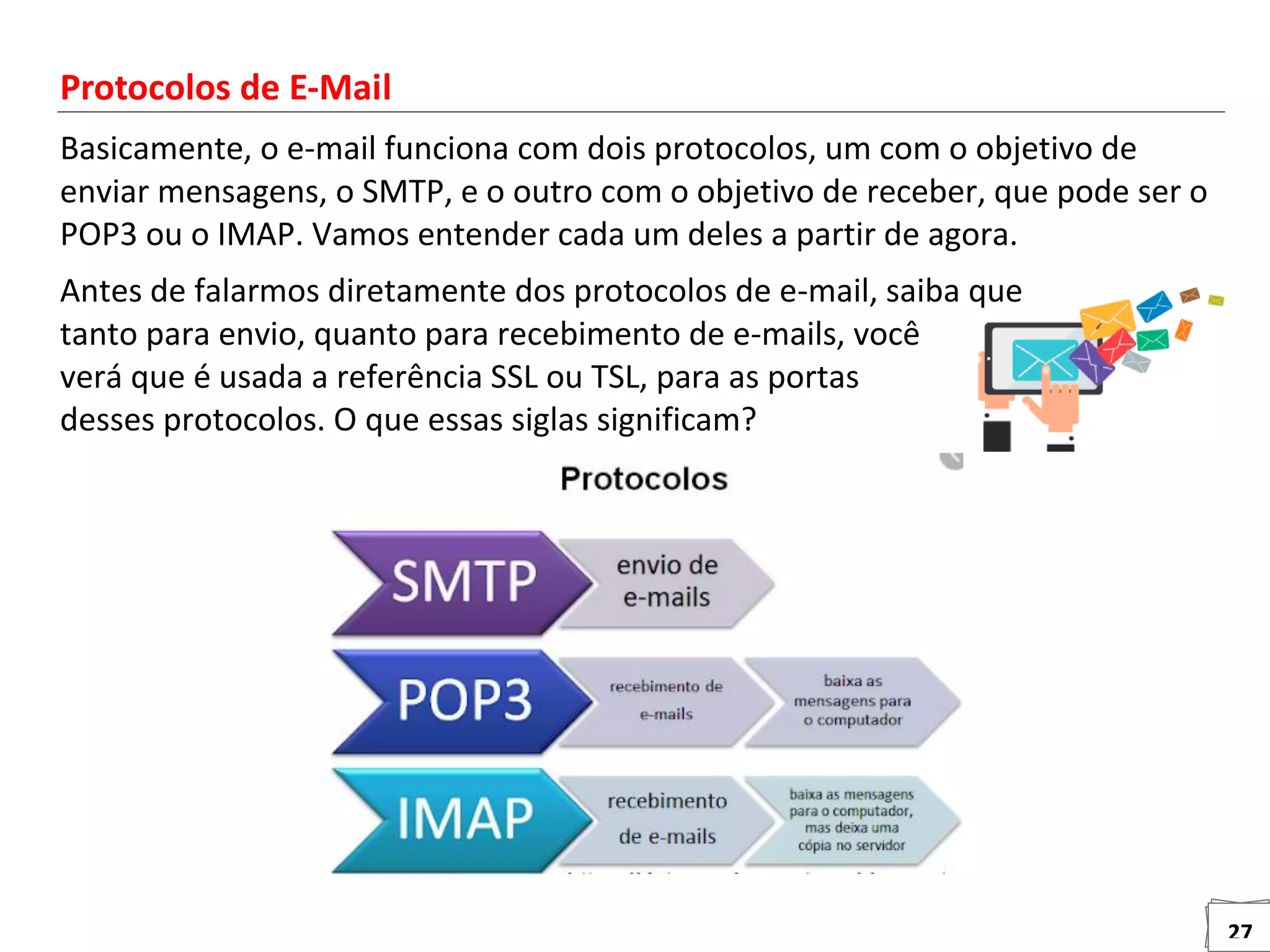

Protocolos de E-Mail
Basicamente, o e-mail funciona com dois protocolos, um com o objetivo de
enviar mensagens, o SMTP, e o outro com o objetivo de receber, que pode ser o
POP3 ou o IMAP. Vamos entender cada um deles a partir de agora.
Antes de falarmos diretamente dos protocolos de e-mail, saiba que
tanto para envio, quanto para recebimento de e-mails, você
verá que é usada a referência SSL ou TSL, para as portas
desses protocolos. O que essas siglas significam?

28. 28

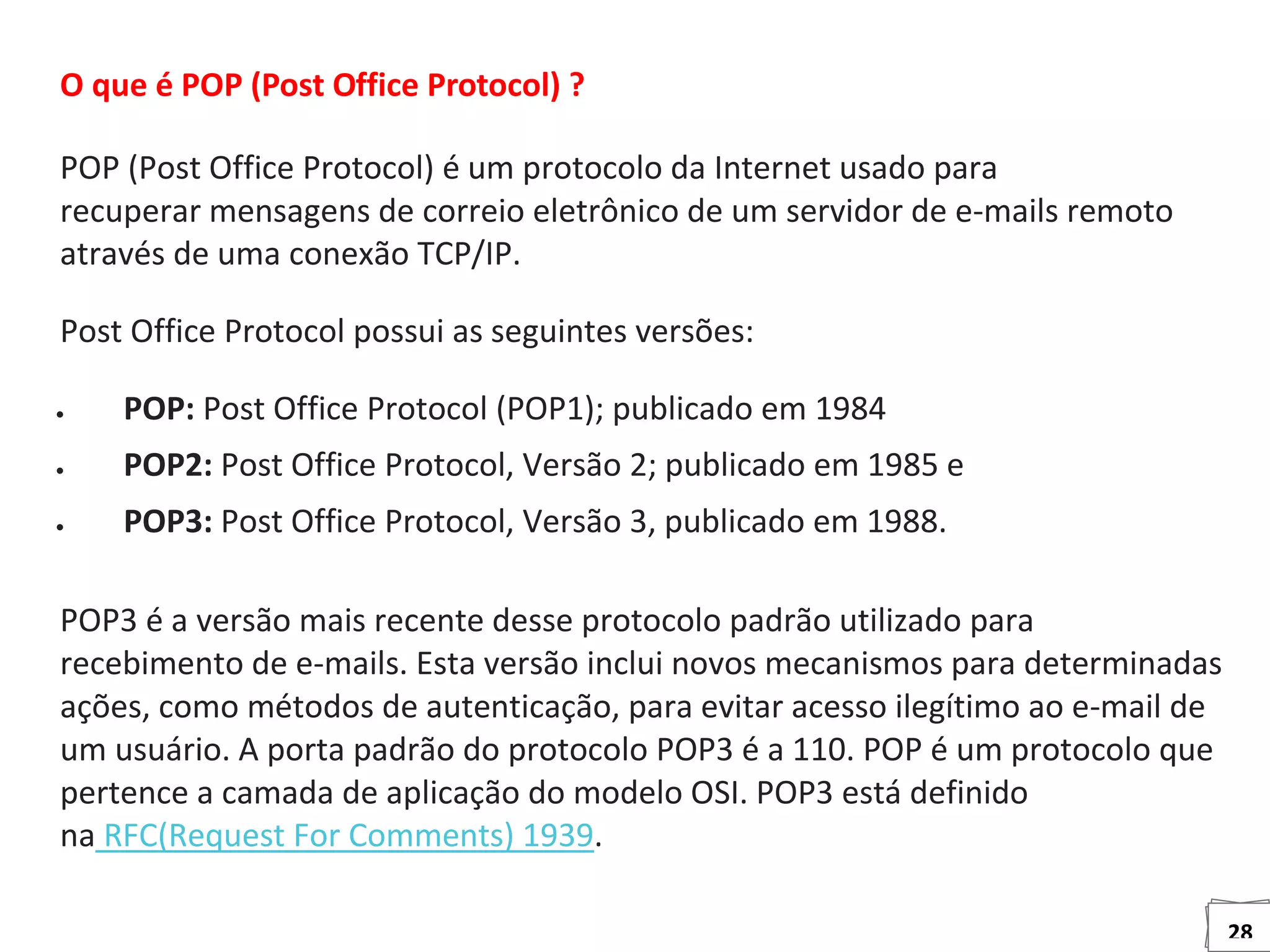

O que é POP (Post Office Protocol) ?
POP (Post Office Protocol) é um protocolo da Internet usado para
recuperar mensagens de correio eletrônico de um servidor de e-mails remoto
através de uma conexão TCP/IP.
Post Office Protocol possui as seguintes versões:
 POP: Post Office Protocol (POP1); publicado em 1984
 POP2: Post Office Protocol, Versão 2; publicado em 1985 e
 POP3: Post Office Protocol, Versão 3, publicado em 1988.
POP3 é a versão mais recente desse protocolo padrão utilizado para
recebimento de e-mails. Esta versão inclui novos mecanismos para determinadas
ações, como métodos de autenticação, para evitar acesso ilegítimo ao e-mail de
um usuário. A porta padrão do protocolo POP3 é a 110. POP é um protocolo que
pertence a camada de aplicação do modelo OSI. POP3 está definido
na RFC(Request For Comments) 1939.

29. 29

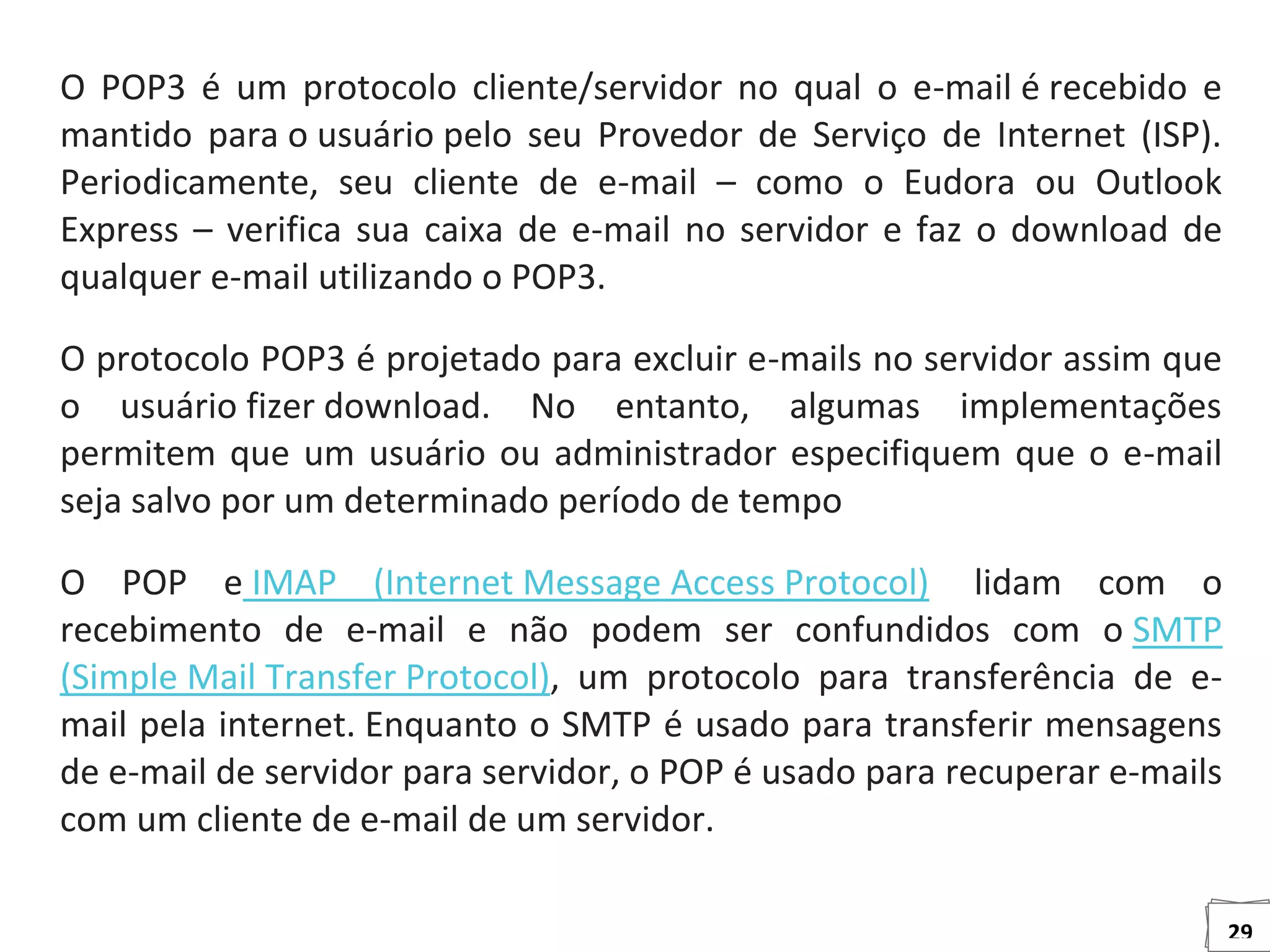

O POP3 é um protocolo cliente/servidor no qual o e-mail é recebido e
mantido para o usuário pelo seu Provedor de Serviço de Internet (ISP).
Periodicamente, seu cliente de e-mail – como o Eudora ou Outlook
Express – verifica sua caixa de e-mail no servidor e faz o download de
qualquer e-mail utilizando o POP3.
O protocolo POP3 é projetado para excluir e-mails no servidor assim que
o usuário fizer download. No entanto, algumas implementações
permitem que um usuário ou administrador especifiquem que o e-mail
seja salvo por um determinado período de tempo
O POP e IMAP (Internet Message Access Protocol) lidam com o
recebimento de e-mail e não podem ser confundidos com o SMTP
(Simple Mail Transfer Protocol), um protocolo para transferência de e-
mail pela internet. Enquanto o SMTP é usado para transferir mensagens
de e-mail de servidor para servidor, o POP é usado para recuperar e-mails
com um cliente de e-mail de um servidor.

30. 30

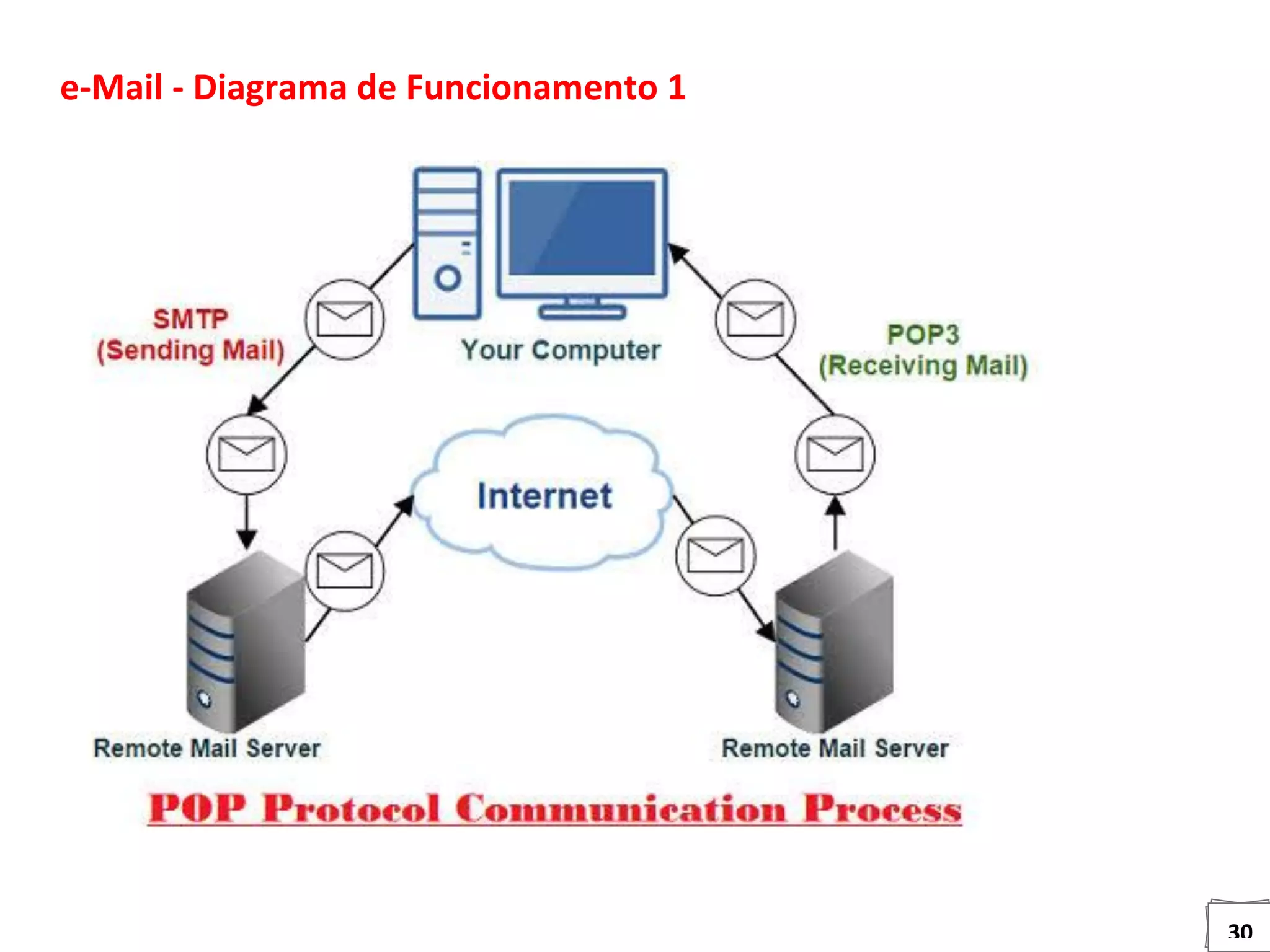

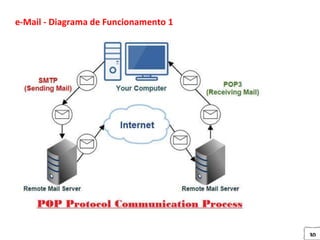

e-Mail - Diagrama de Funcionamento 1

31. 31

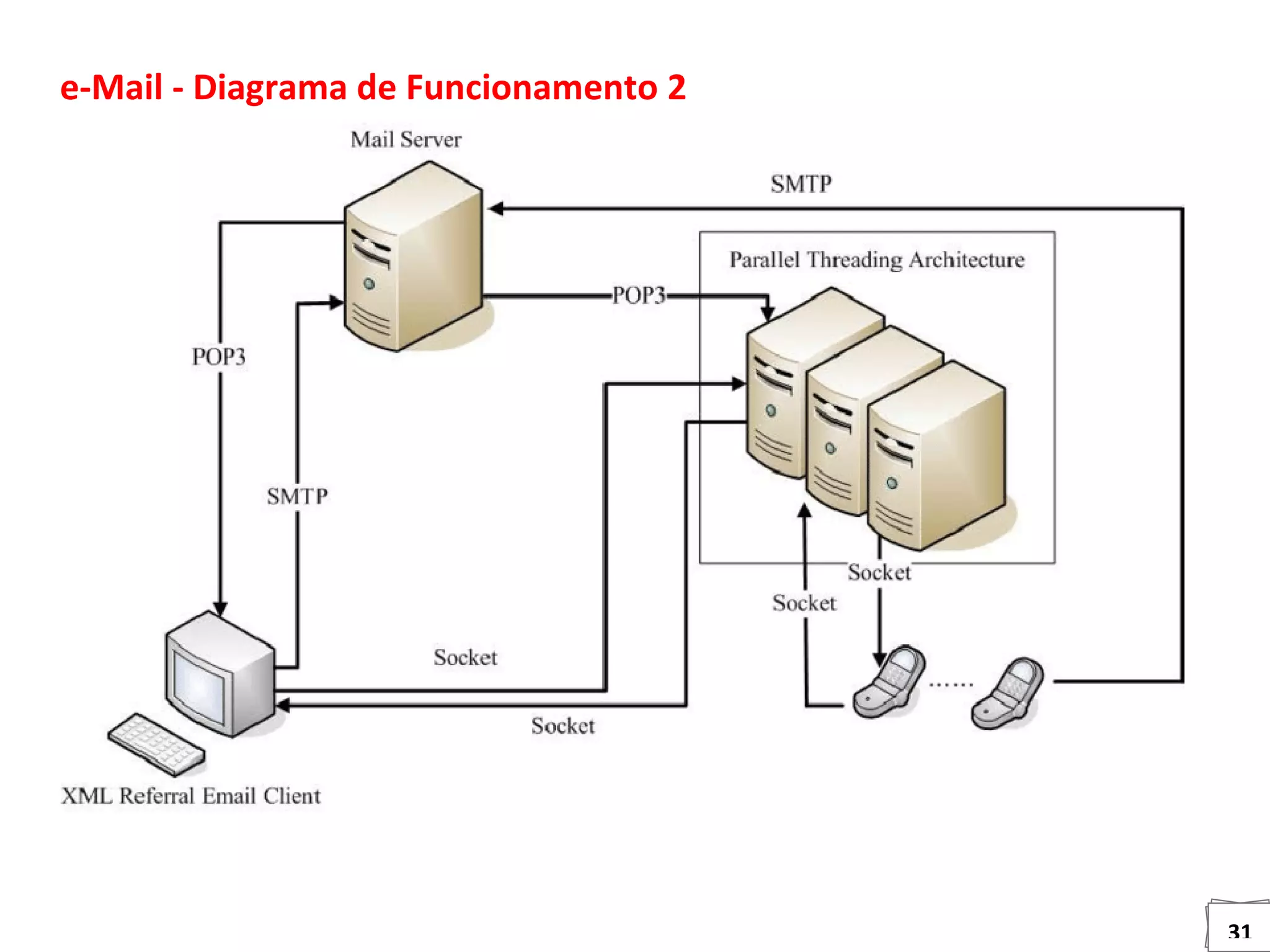

e-Mail - Diagrama de Funcionamento 2

32. 32

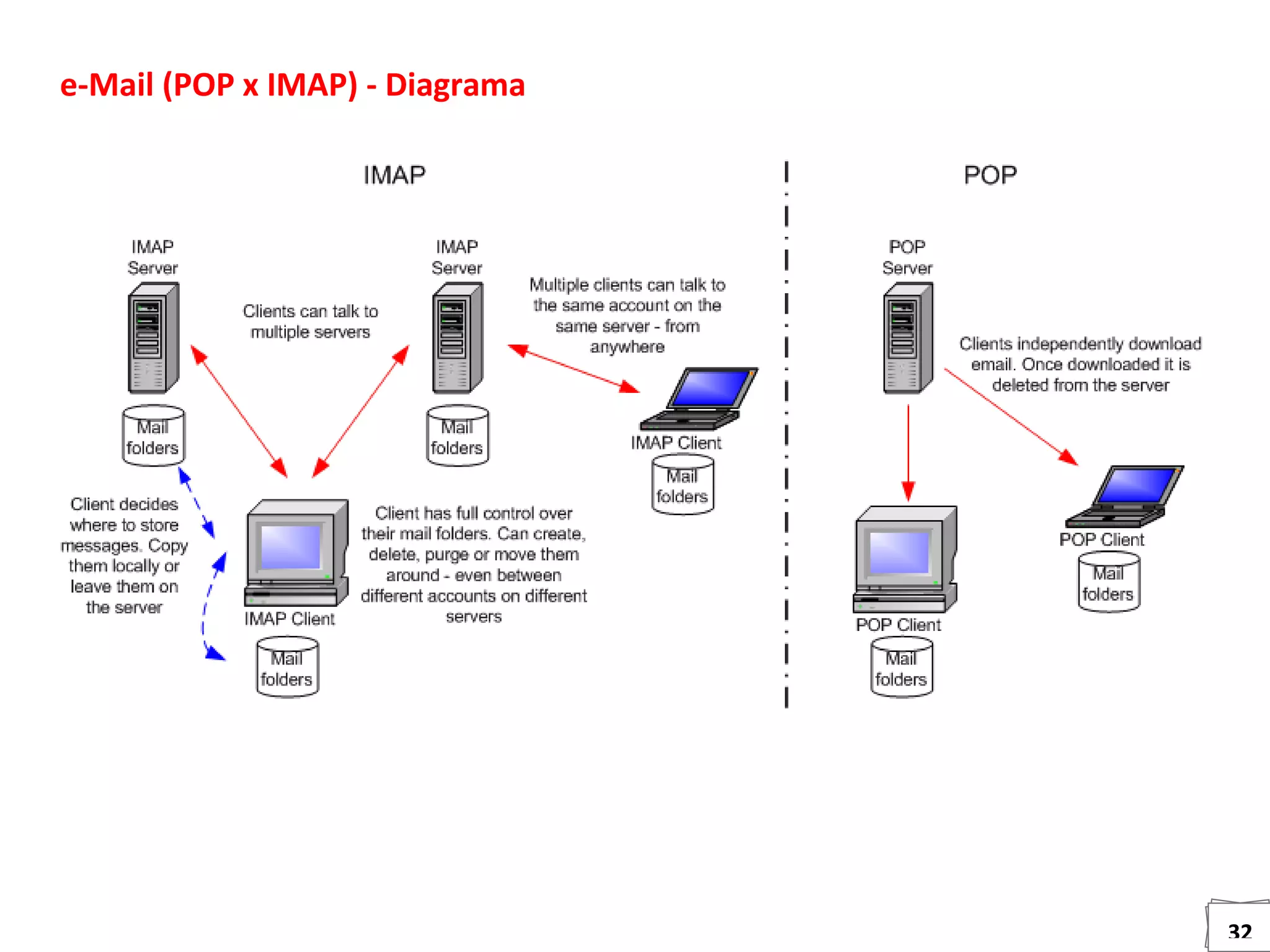

e-Mail (POP x IMAP) - Diagrama

33. 33

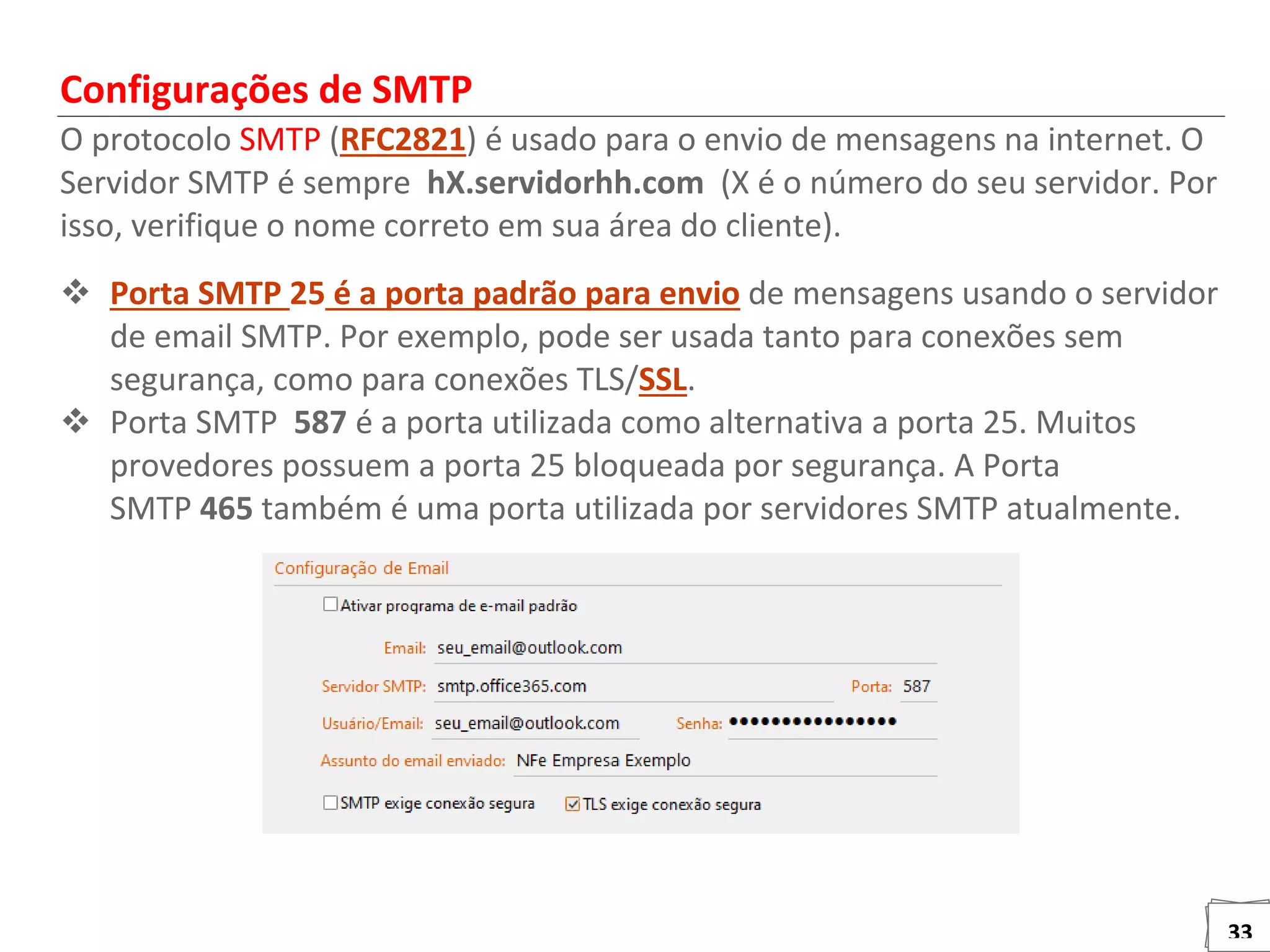

Configurações de SMTP
O protocolo SMTP (RFC2821) é usado para o envio de mensagens na internet. O
Servidor SMTP é sempre hX.servidorhh.com (X é o número do seu servidor. Por
isso, verifique o nome correto em sua área do cliente).
 Porta SMTP 25 é a porta padrão para envio de mensagens usando o servidor
de email SMTP. Por exemplo, pode ser usada tanto para conexões sem
segurança, como para conexões TLS/SSL.
 Porta SMTP 587 é a porta utilizada como alternativa a porta 25. Muitos
provedores possuem a porta 25 bloqueada por segurança. A Porta
SMTP 465 também é uma porta utilizada por servidores SMTP atualmente.

34. 34

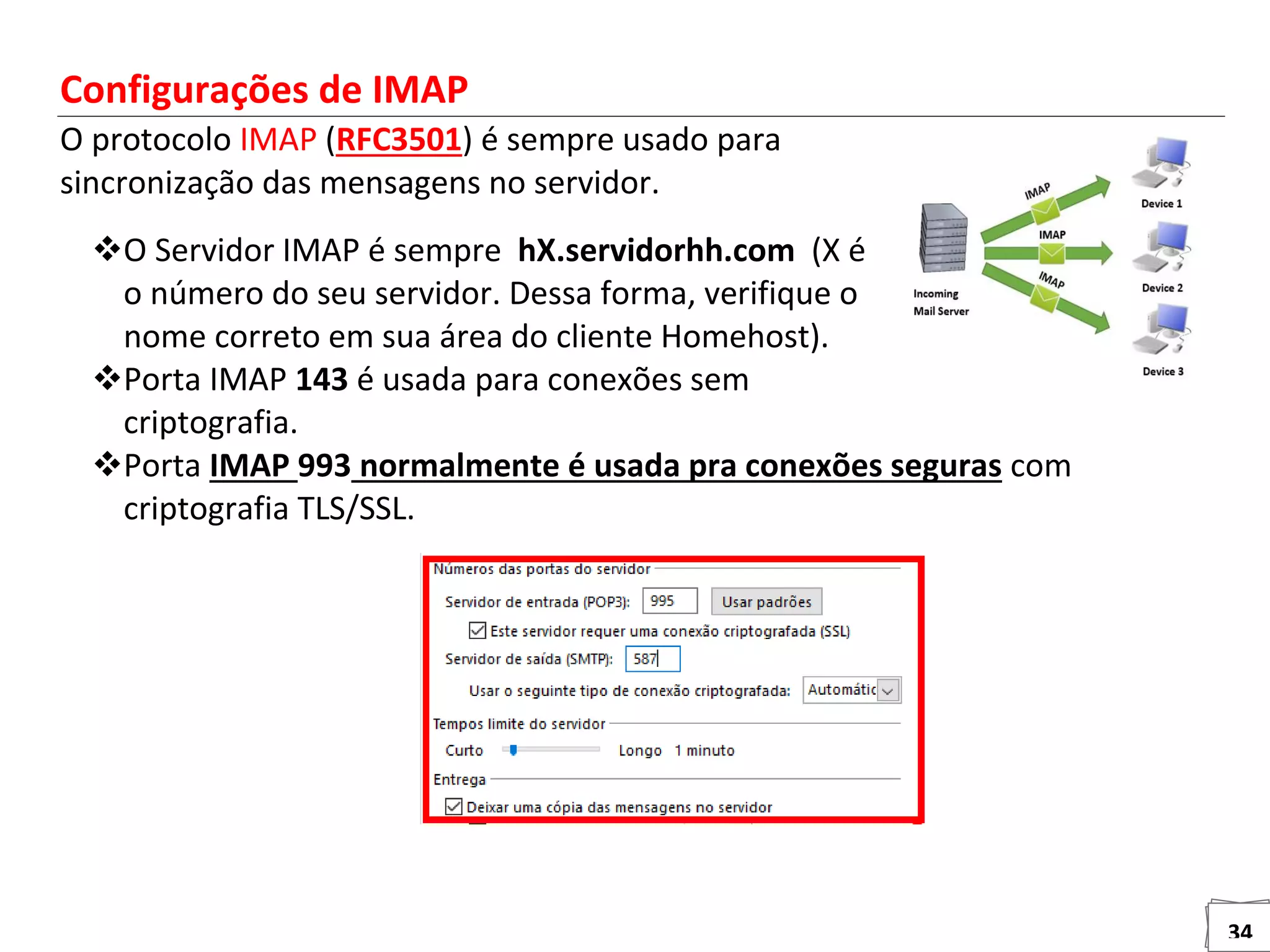

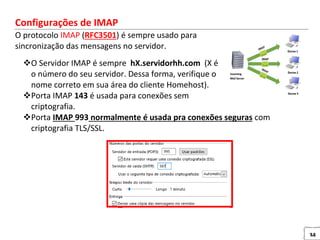

Configurações de IMAP
O protocolo IMAP (RFC3501) é sempre usado para
sincronização das mensagens no servidor.
O Servidor IMAP é sempre hX.servidorhh.com (X é
o número do seu servidor. Dessa forma, verifique o
nome correto em sua área do cliente Homehost).
Porta IMAP 143 é usada para conexões sem
criptografia.
Porta IMAP 993 normalmente é usada pra conexões seguras com
criptografia TLS/SSL.

35. 35

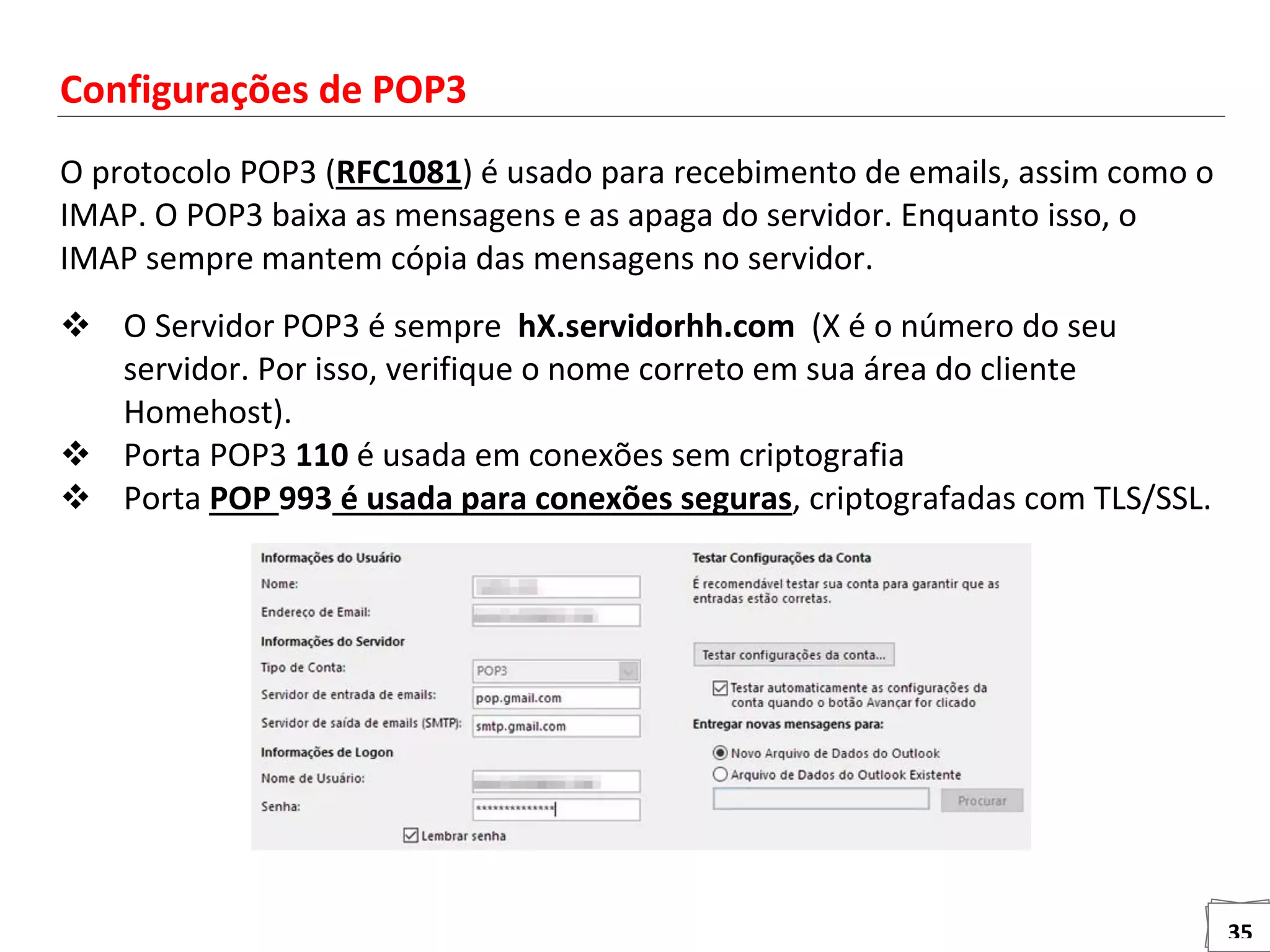

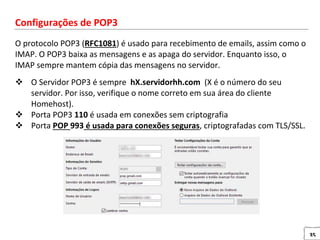

Configurações de POP3
O protocolo POP3 (RFC1081) é usado para recebimento de emails, assim como o
IMAP. O POP3 baixa as mensagens e as apaga do servidor. Enquanto isso, o
IMAP sempre mantem cópia das mensagens no servidor.
 O Servidor POP3 é sempre hX.servidorhh.com (X é o número do seu
servidor. Por isso, verifique o nome correto em sua área do cliente
Homehost).
 Porta POP3 110 é usada em conexões sem criptografia
 Porta POP 993 é usada para conexões seguras, criptografadas com TLS/SSL.

36. 36

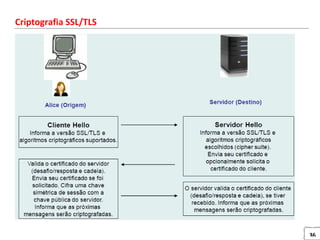

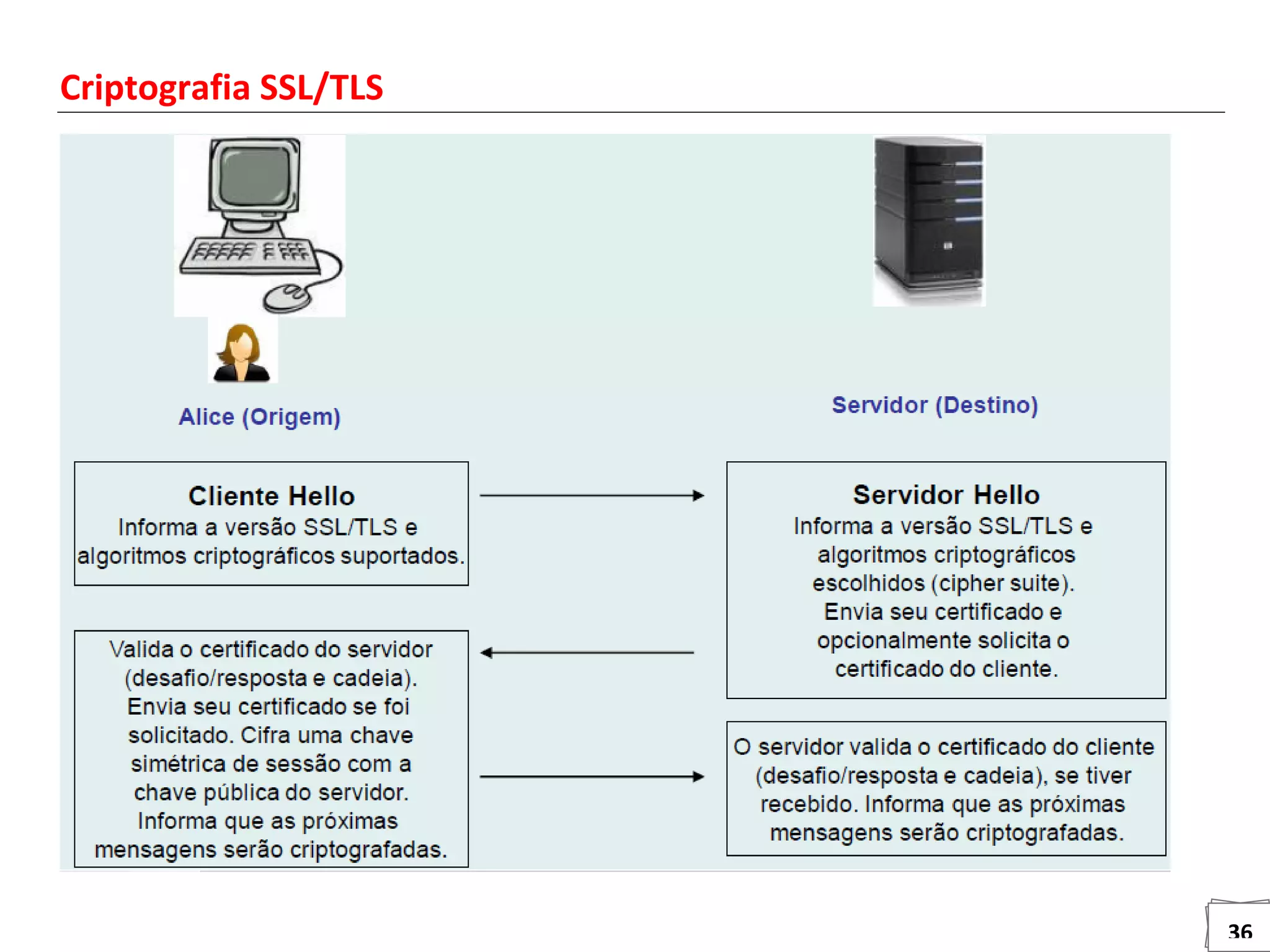

Criptografia SSL/TLS
