- 1. Redes de Computadores Aula:Roteamento em Redes IP Professor: Jefferson Silva
- 2. Perguntinhas básicas J nO que é rotear ? n O que é uma rota? n Porque rotear ? n Como sua requisição chega no facebook ? 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

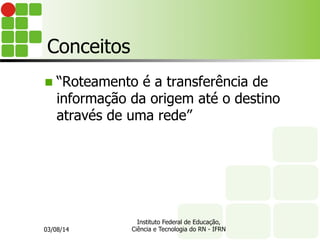

- 3. Conceitos n “Roteamento éa transferência de informação da origem até o destino através de uma rede” 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

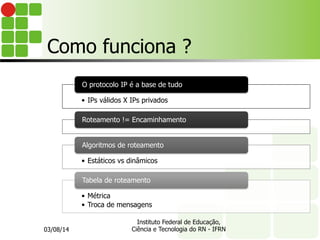

- 4. Como funciona ? •IPs válidos X IPs privados O protocolo IP é a base de tudo Roteamento != Encaminhamento • Estáticos vs dinâmicos Algoritmos de roteamento • Métrica • Troca de mensagens Tabela de roteamento 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

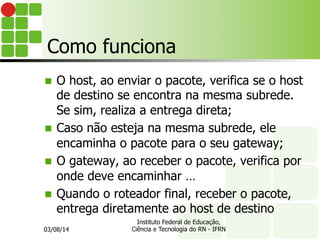

- 5. Como funciona 03/08/14 Instituto Federalde Educação, Ciência e Tecnologia do RN - IFRN n O host, ao enviar o pacote, verifica se o host de destino se encontra na mesma subrede. Se sim, realiza a entrega direta; n Caso não esteja na mesma subrede, ele encaminha o pacote para o seu gateway; n O gateway, ao receber o pacote, verifica por onde deve encaminhar … n Quando o roteador final, receber o pacote, entrega diretamente ao host de destino

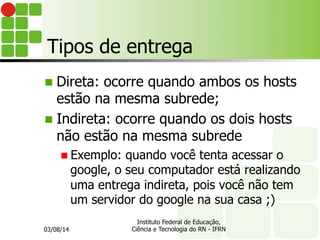

- 6. Tipos de entrega nDireta: ocorre quando ambos os hosts estão na mesma subrede; n Indireta: ocorre quando os dois hosts não estão na mesma subrede n Exemplo: quando você tenta acessar o google, o seu computador está realizando uma entrega indireta, pois você não tem um servidor do google na sua casa ;) 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

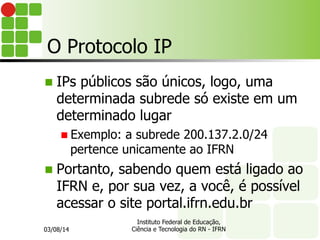

- 7. O Protocolo IP nIPs públicos são únicos, logo, uma determinada subrede só existe em um determinado lugar n Exemplo: a subrede 200.137.2.0/24 pertence unicamente ao IFRN n Portanto, sabendo quem está ligado ao IFRN e, por sua vez, a você, é possível acessar o site portal.ifrn.edu.br 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

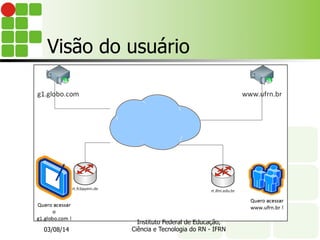

- 8. Visão do usuário 03/08/14 InstitutoFederal de Educação, Ciência e Tecnologia do RN - IFRN

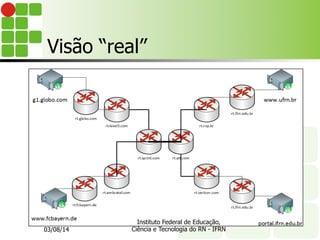

- 9. Visão “real” 03/08/14 Instituto Federalde Educação, Ciência e Tecnologia do RN - IFRN

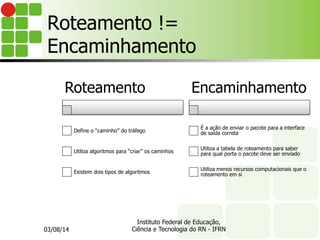

- 10. Roteamento != Encaminhamento Roteamento Define o“caminho” do tráfego Utiliza algoritmos para “criar” os caminhos Existem dois tipos de algoritmos Encaminhamento É a ação de enviar o pacote para a interface de saída correta Utiliza a tabela de roteamento para saber para qual porta o pacote deve ser enviado Utiliza menos recursos computacionais que o roteamento em si 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

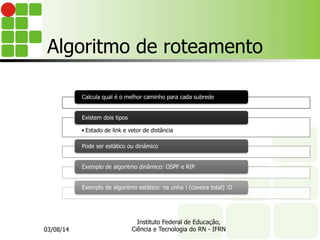

- 11. Algoritmo de roteamento Calculaqual é o melhor caminho para cada subrede • Estado de link e vetor de distância Existem dois tipos Pode ser estático ou dinâmico Exemplo de algoritmo dinâmico: OSPF e RIP Exemplo de algoritmo estático: na unha ! (caveira total) :D 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

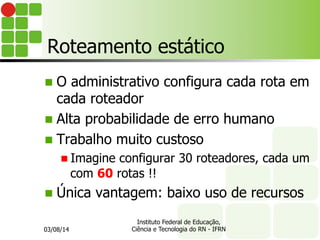

- 12. Roteamento estático n Oadministrativo configura cada rota em cada roteador n Alta probabilidade de erro humano n Trabalho muito custoso n Imagine configurar 30 roteadores, cada um com 60 rotas !! n Única vantagem: baixo uso de recursos 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

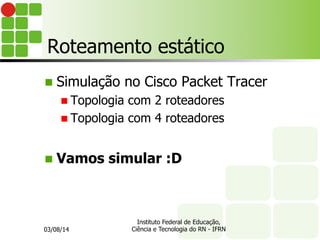

- 13. Roteamento estático n Simulaçãono Cisco Packet Tracer n Topologia com 2 roteadores n Topologia com 4 roteadores n Vamos simular :D 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

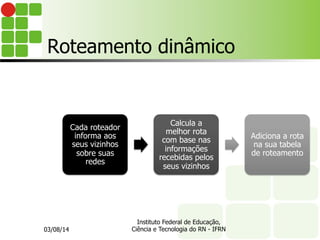

- 14. Roteamento dinâmico Cada roteador informaaos seus vizinhos sobre suas redes Calcula a melhor rota com base nas informações recebidas pelos seus vizinhos Adiciona a rota na sua tabela de roteamento 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

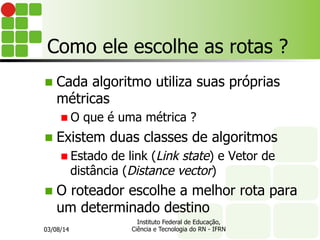

- 15. Como ele escolheas rotas ? n Cada algoritmo utiliza suas próprias métricas n O que é uma métrica ? n Existem duas classes de algoritmos n Estado de link (Link state) e Vetor de distância (Distance vector) n O roteador escolhe a melhor rota para um determinado destino 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

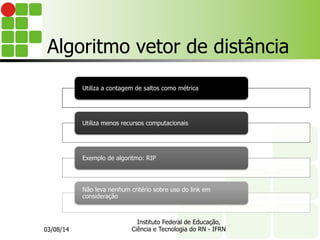

- 16. Algoritmo vetor dedistância Utiliza a contagem de saltos como métrica Utiliza menos recursos computacionais Exemplo de algoritmo: RIP Não leva nenhum critério sobre uso do link em consideração 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

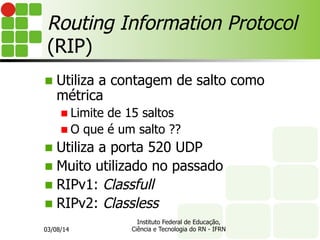

- 17. Routing Information Protocol (RIP) nUtiliza a contagem de salto como métrica n Limite de 15 saltos n O que é um salto ?? n Utiliza a porta 520 UDP n Muito utilizado no passado n RIPv1: Classfull n RIPv2: Classless 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

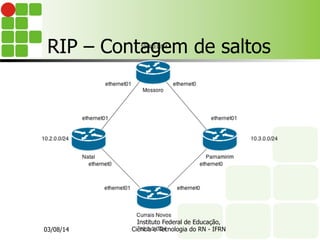

- 18. RIP – Contagemde saltos 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

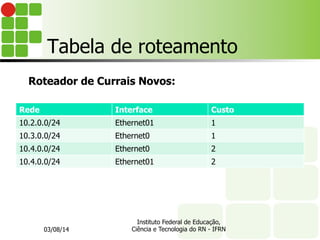

- 19. Tabela de roteamento RedeInterface Custo 10.2.0.0/24 Ethernet01 1 10.3.0.0/24 Ethernet0 1 10.4.0.0/24 Ethernet0 2 10.4.0.0/24 Ethernet01 2 Roteador de Currais Novos: 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

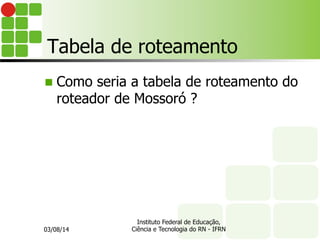

- 20. Tabela de roteamento nComo seria a tabela de roteamento do roteador de Mossoró ? 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

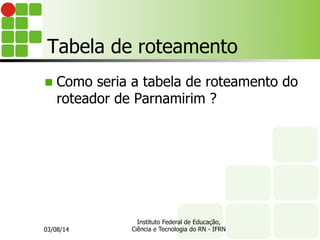

- 21. Tabela de roteamento nComo seria a tabela de roteamento do roteador de Parnamirim ? 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN
- 22. Tabela de roteamento– nível Chuck Norris 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

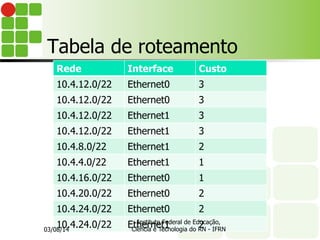

- 23. Tabela de roteamento RedeInterface Custo 10.4.12.0/22 Ethernet0 3 10.4.12.0/22 Ethernet0 3 10.4.12.0/22 Ethernet1 3 10.4.12.0/22 Ethernet1 3 10.4.8.0/22 Ethernet1 2 10.4.4.0/22 Ethernet1 1 10.4.16.0/22 Ethernet0 1 10.4.20.0/22 Ethernet0 2 10.4.24.0/22 Ethernet0 2 10.4.24.0/22 Ethernet1 2 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

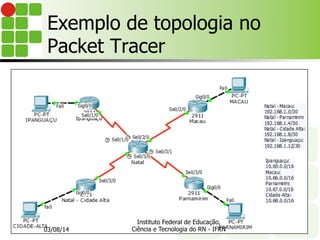

- 24. Exemplo de topologiano Packet Tracer 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

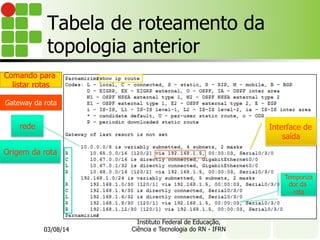

- 25. Tabela de roteamentoda topologia anterior Origem da rota Comando para listar rotas Gateway da rota Interface de saída Temporiza dor da rota rede 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

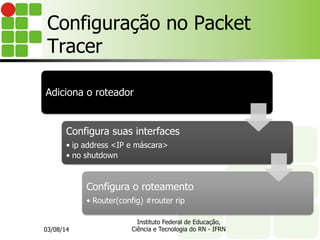

- 26. Configuração no Packet Tracer Adicionao roteador Configura suas interfaces • ip address <IP e máscara> • no shutdown Configura o roteamento • Router(config) #router rip 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

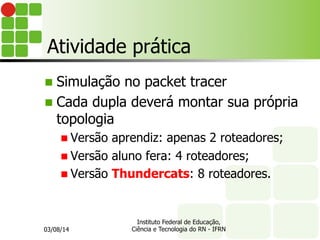

- 27. Atividade prática n Simulaçãono packet tracer n Cada dupla deverá montar sua própria topologia n Versão aprendiz: apenas 2 roteadores; n Versão aluno fera: 4 roteadores; n Versão Thundercats: 8 roteadores. 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

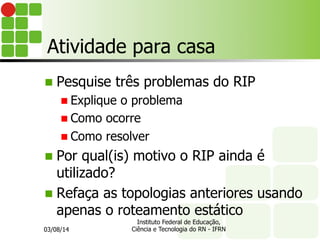

- 28. Atividade para casa nPesquise três problemas do RIP n Explique o problema n Como ocorre n Como resolver n Por qual(is) motivo o RIP ainda é utilizado? n Refaça as topologias anteriores usando apenas o roteamento estático 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN

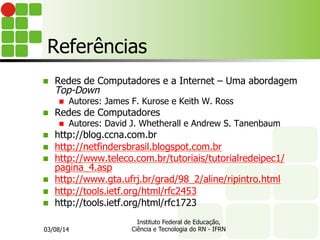

- 29. Referências n Redes deComputadores e a Internet – Uma abordagem Top-Down n Autores: James F. Kurose e Keith W. Ross n Redes de Computadores n Autores: David J. Whetherall e Andrew S. Tanenbaum n http://blog.ccna.com.br n http://netfindersbrasil.blogspot.com.br n http://www.teleco.com.br/tutoriais/tutorialredeipec1/ pagina_4.asp n http://www.gta.ufrj.br/grad/98_2/aline/ripintro.html n http://tools.ietf.org/html/rfc2453 n http://tools.ietf.org/html/rfc1723 03/08/14 Instituto Federal de Educação, Ciência e Tecnologia do RN - IFRN
