O documento fornece instruções para configurar uma rede com 3 roteadores e uma nuvem usando o protocolo Frame Relay, incluindo atribuir endereços IP e configurar portas em cada dispositivo, além de instruções para configurar a nuvem com os DLCI corretos.

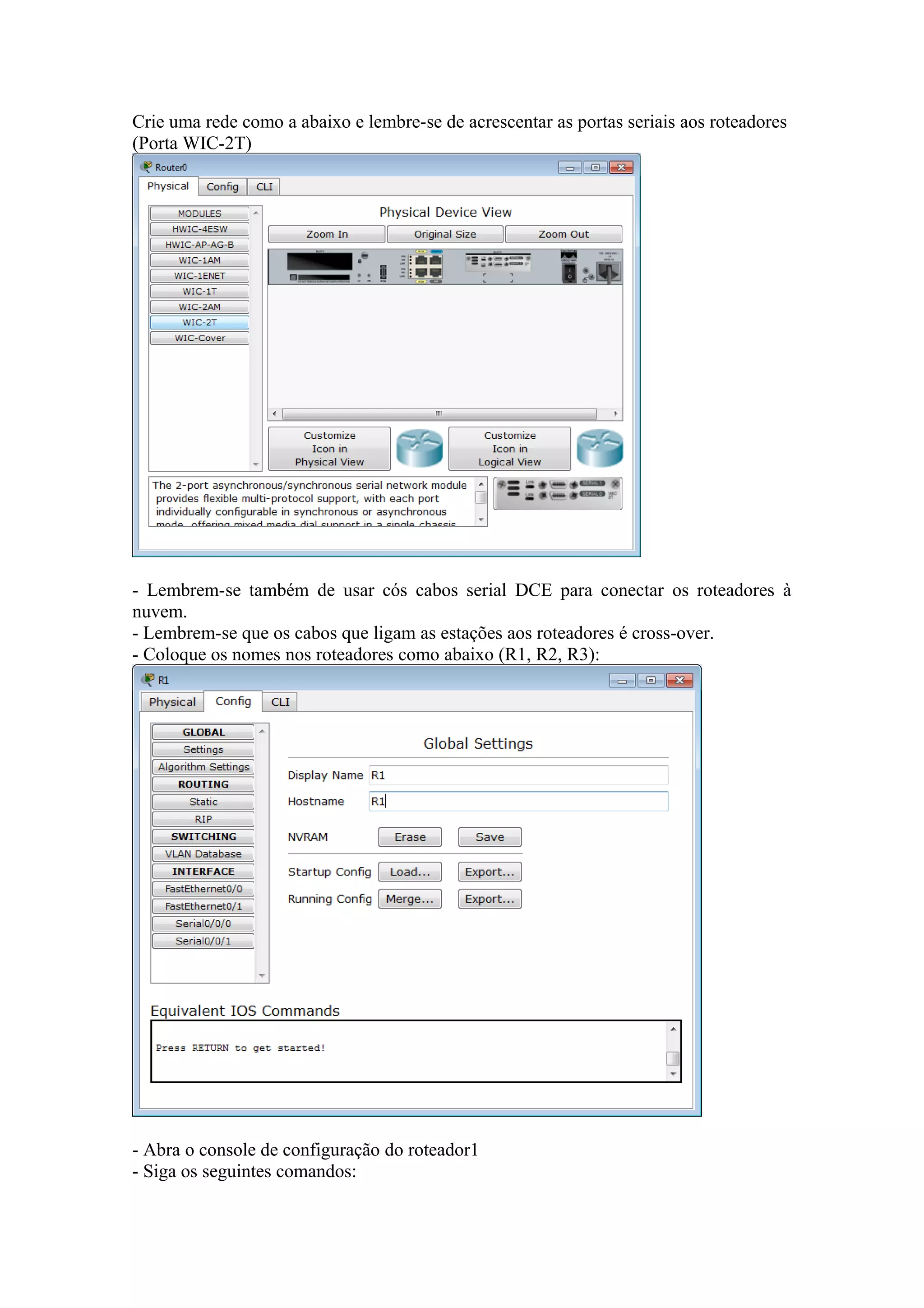

1. Crie uma rede como a abaixo e lembre-se de acrescentar as portas seriais aos roteadores
(Porta WIC-2T)
- Lembrem-se também de usar cós cabos serial DCE para conectar os roteadores à
nuvem.
- Lembrem-se que os cabos que ligam as estações aos roteadores é cross-over.
- Coloque os nomes nos roteadores como abaixo (R1, R2, R3):
- Abra o console de configuração do roteador1
- Siga os seguintes comandos:

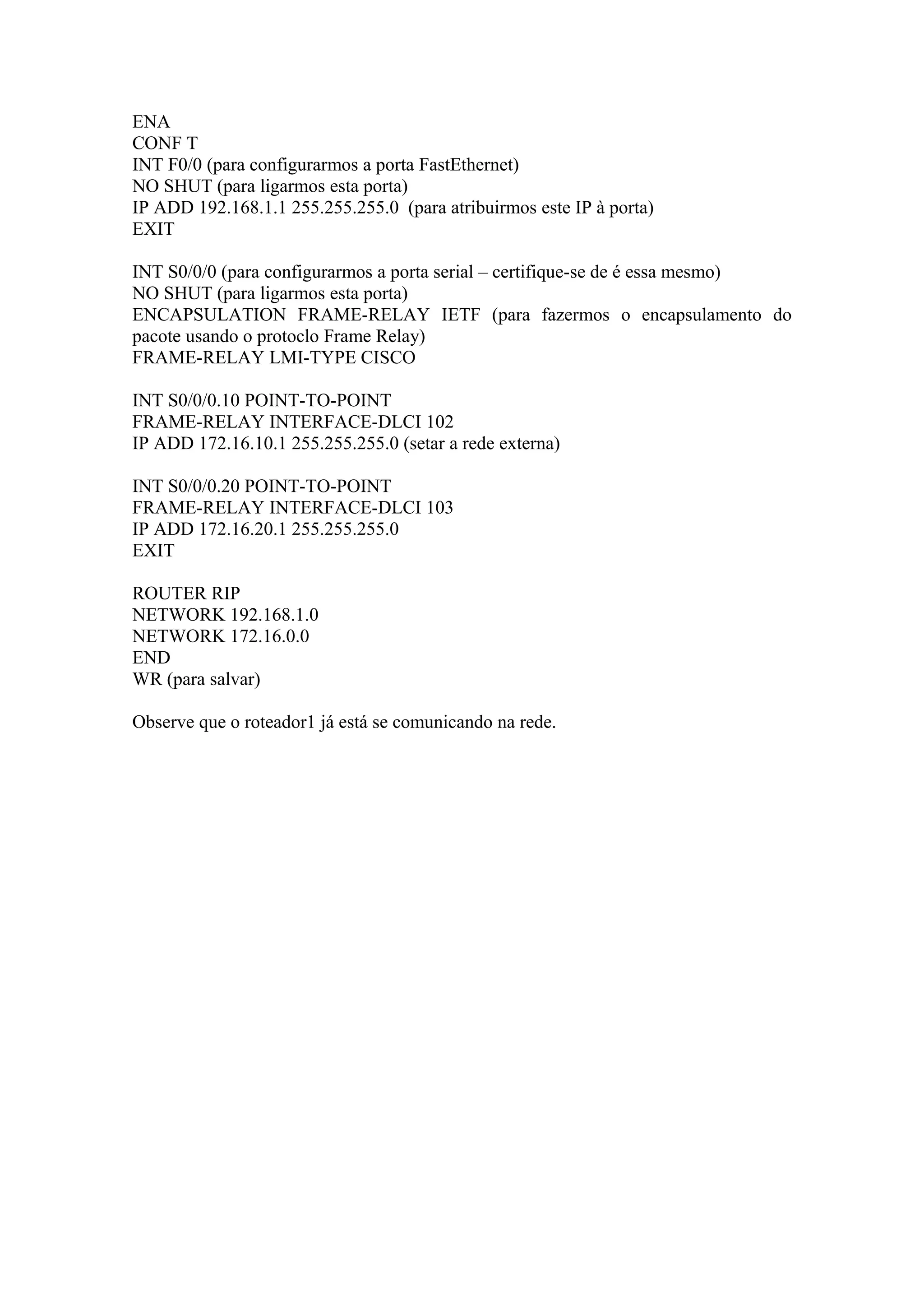

2. ENA
CONF T
INT F0/0 (para configurarmos a porta FastEthernet)
NO SHUT (para ligarmos esta porta)
IP ADD 192.168.1.1 255.255.255.0 (para atribuirmos este IP à porta)
EXIT
INT S0/0/0 (para configurarmos a porta serial – certifique-se de é essa mesmo)
NO SHUT (para ligarmos esta porta)
ENCAPSULATION FRAME-RELAY IETF (para fazermos o encapsulamento do
pacote usando o protoclo Frame Relay)
FRAME-RELAY LMI-TYPE CISCO
INT S0/0/0.10 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 102
IP ADD 172.16.10.1 255.255.255.0 (setar a rede externa)
INT S0/0/0.20 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 103
IP ADD 172.16.20.1 255.255.255.0
EXIT
ROUTER RIP
NETWORK 192.168.1.0
NETWORK 172.16.0.0
END
WR (para salvar)
Observe que o roteador1 já está se comunicando na rede.

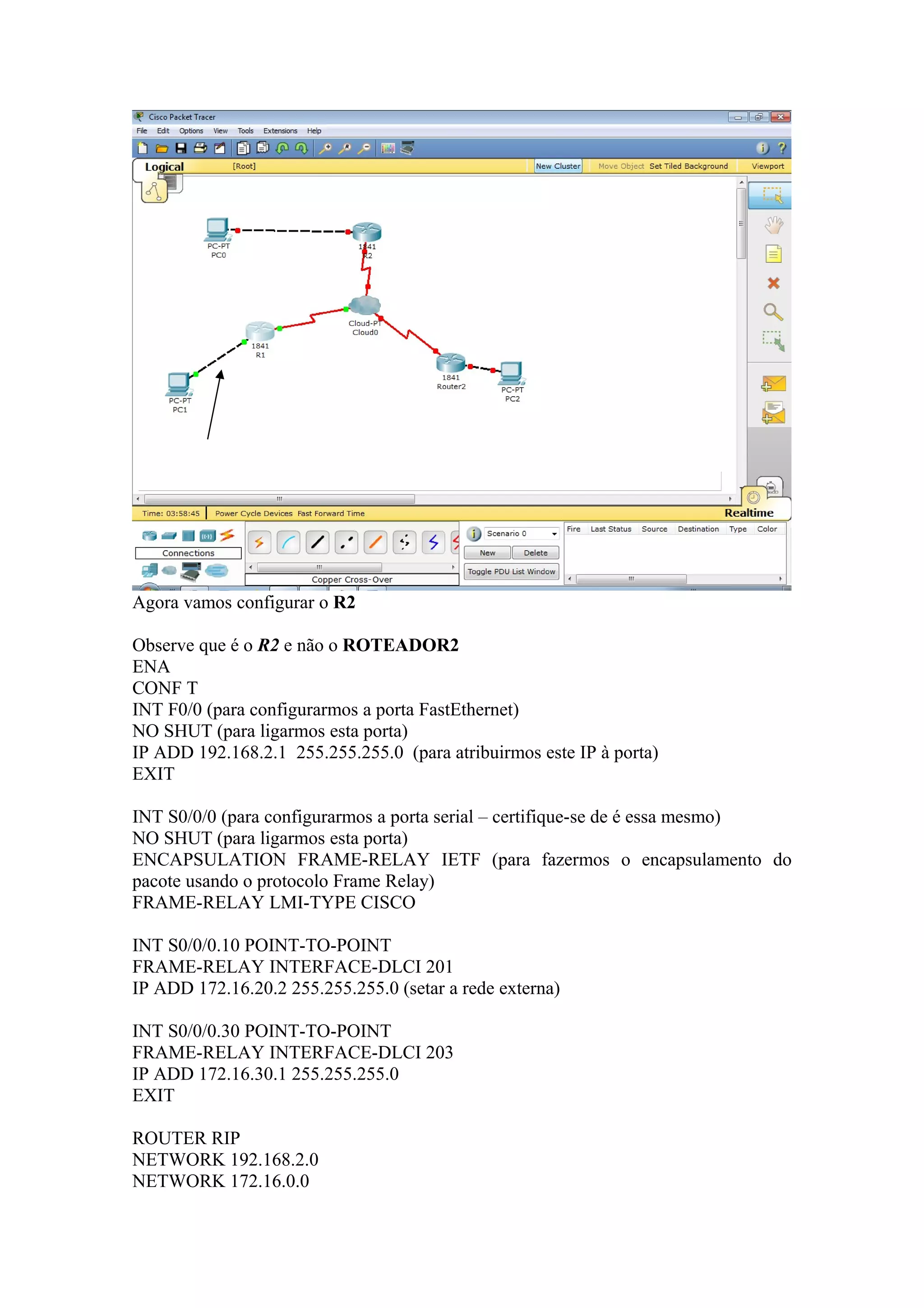

3. Agora vamos configurar o R2
Observe que é o R2 e não o ROTEADOR2
ENA
CONF T
INT F0/0 (para configurarmos a porta FastEthernet)
NO SHUT (para ligarmos esta porta)
IP ADD 192.168.2.1 255.255.255.0 (para atribuirmos este IP à porta)
EXIT
INT S0/0/0 (para configurarmos a porta serial – certifique-se de é essa mesmo)
NO SHUT (para ligarmos esta porta)
ENCAPSULATION FRAME-RELAY IETF (para fazermos o encapsulamento do
pacote usando o protocolo Frame Relay)
FRAME-RELAY LMI-TYPE CISCO
INT S0/0/0.10 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 201
IP ADD 172.16.20.2 255.255.255.0 (setar a rede externa)
INT S0/0/0.30 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 203
IP ADD 172.16.30.1 255.255.255.0
EXIT
ROUTER RIP
NETWORK 192.168.2.0
NETWORK 172.16.0.0

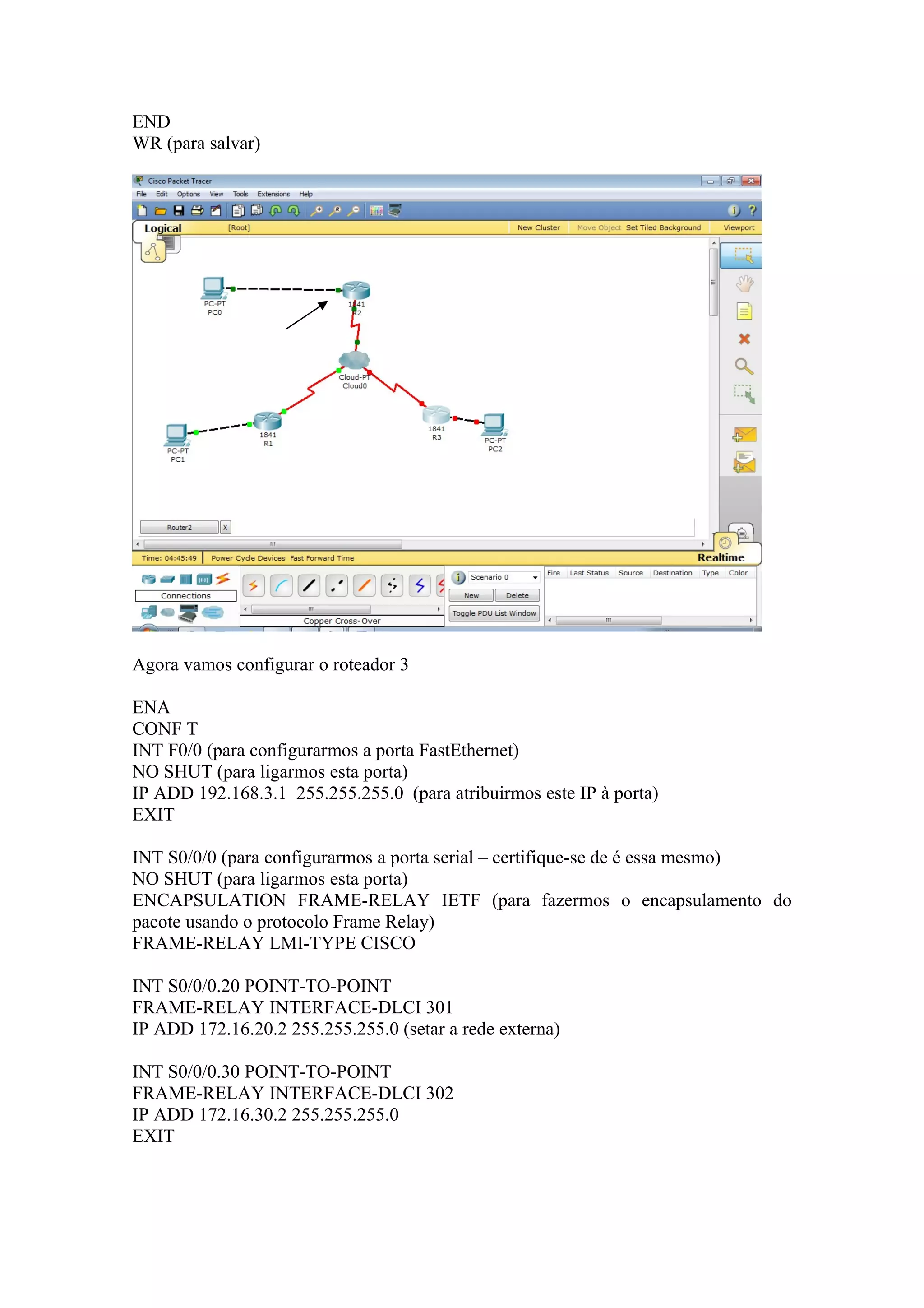

4. END
WR (para salvar)
Agora vamos configurar o roteador 3
ENA
CONF T
INT F0/0 (para configurarmos a porta FastEthernet)
NO SHUT (para ligarmos esta porta)
IP ADD 192.168.3.1 255.255.255.0 (para atribuirmos este IP à porta)
EXIT
INT S0/0/0 (para configurarmos a porta serial – certifique-se de é essa mesmo)
NO SHUT (para ligarmos esta porta)
ENCAPSULATION FRAME-RELAY IETF (para fazermos o encapsulamento do
pacote usando o protocolo Frame Relay)
FRAME-RELAY LMI-TYPE CISCO
INT S0/0/0.20 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 301
IP ADD 172.16.20.2 255.255.255.0 (setar a rede externa)
INT S0/0/0.30 POINT-TO-POINT
FRAME-RELAY INTERFACE-DLCI 302
IP ADD 172.16.30.2 255.255.255.0
EXIT

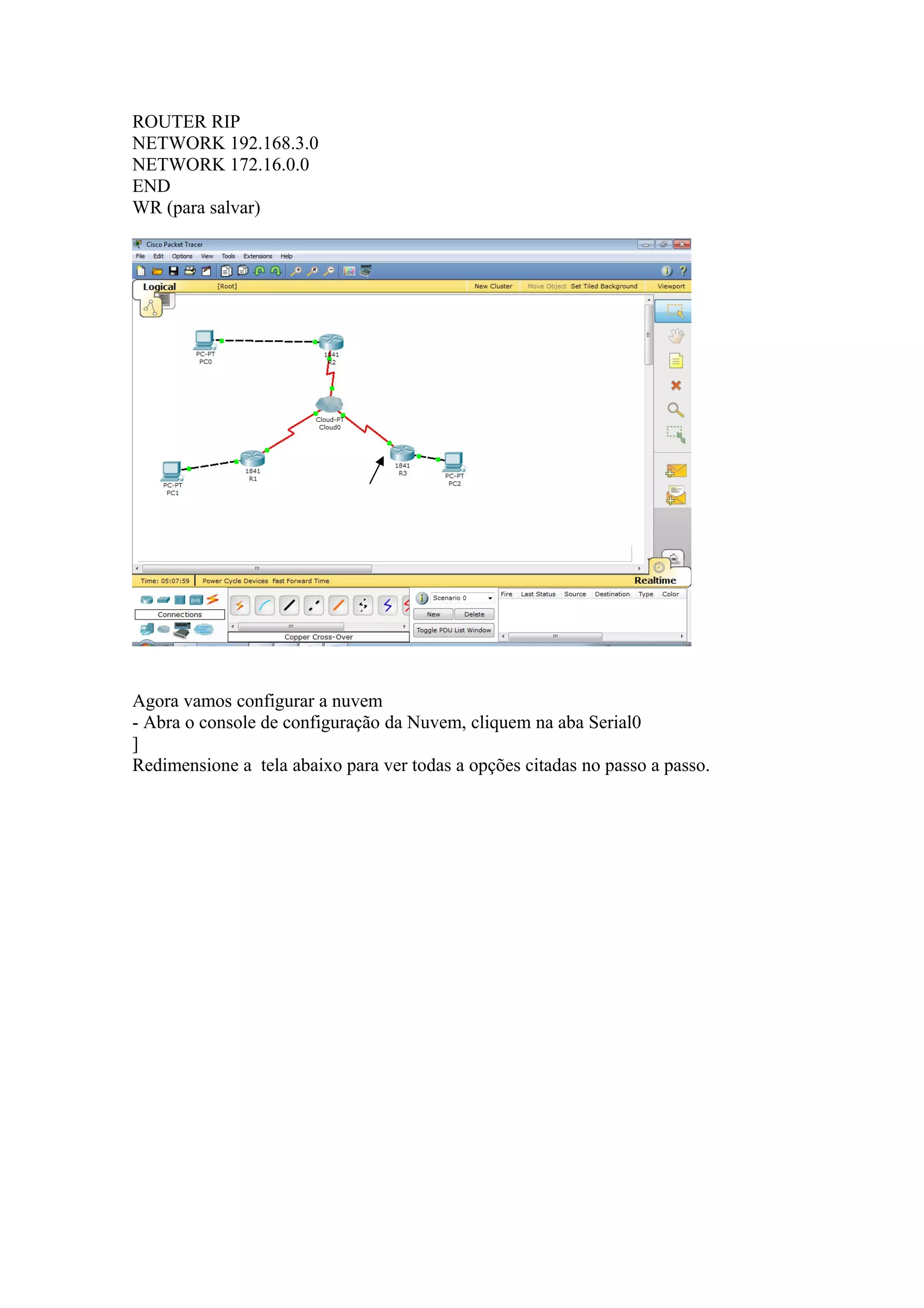

5. ROUTER RIP
NETWORK 192.168.3.0
NETWORK 172.16.0.0
END
WR (para salvar)
Agora vamos configurar a nuvem
- Abra o console de configuração da Nuvem, cliquem na aba Serial0
]
Redimensione a tela abaixo para ver todas a opções citadas no passo a passo.

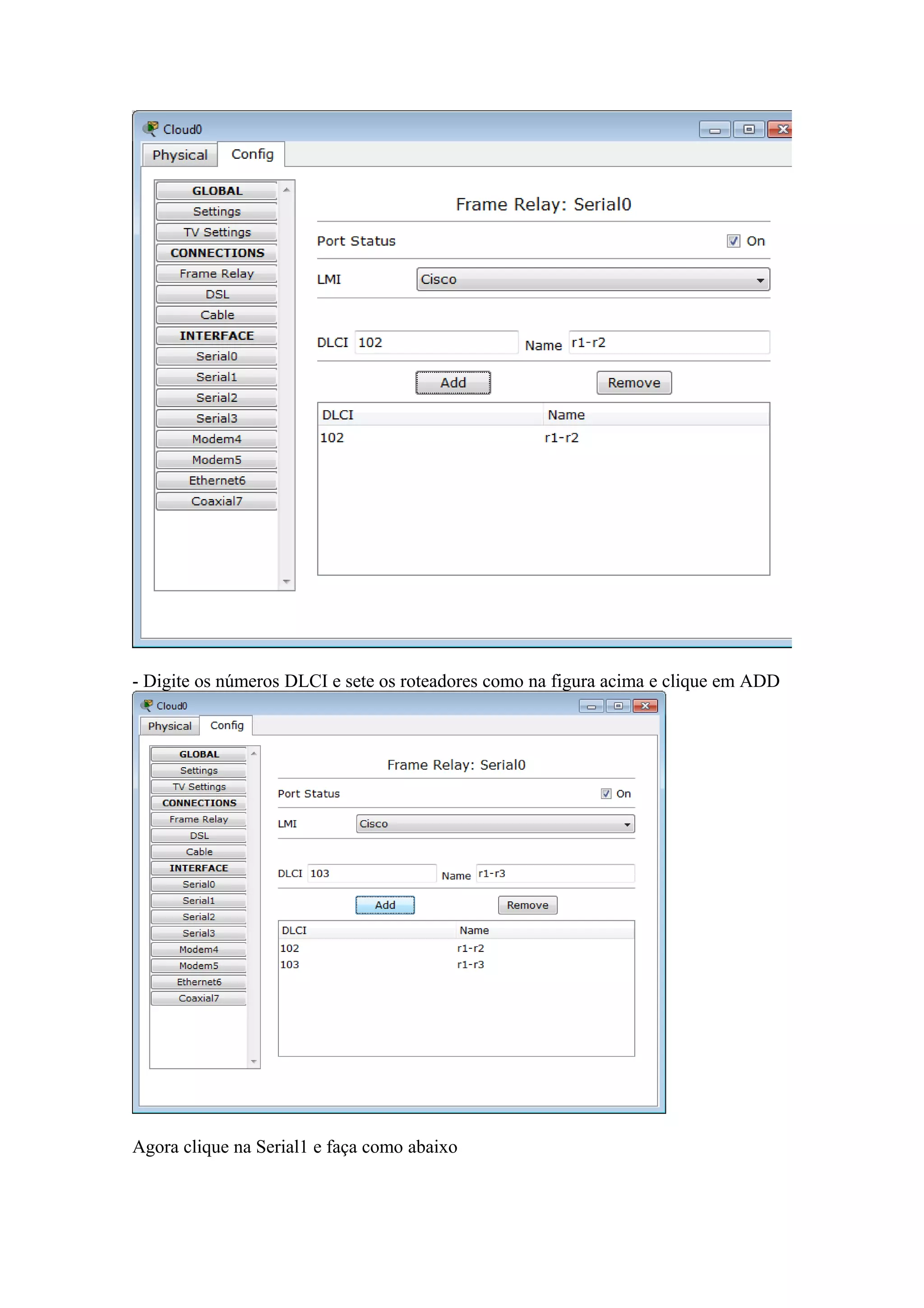

6. - Digite os números DLCI e sete os roteadores como na figura acima e clique em ADD
Agora clique na Serial1 e faça como abaixo

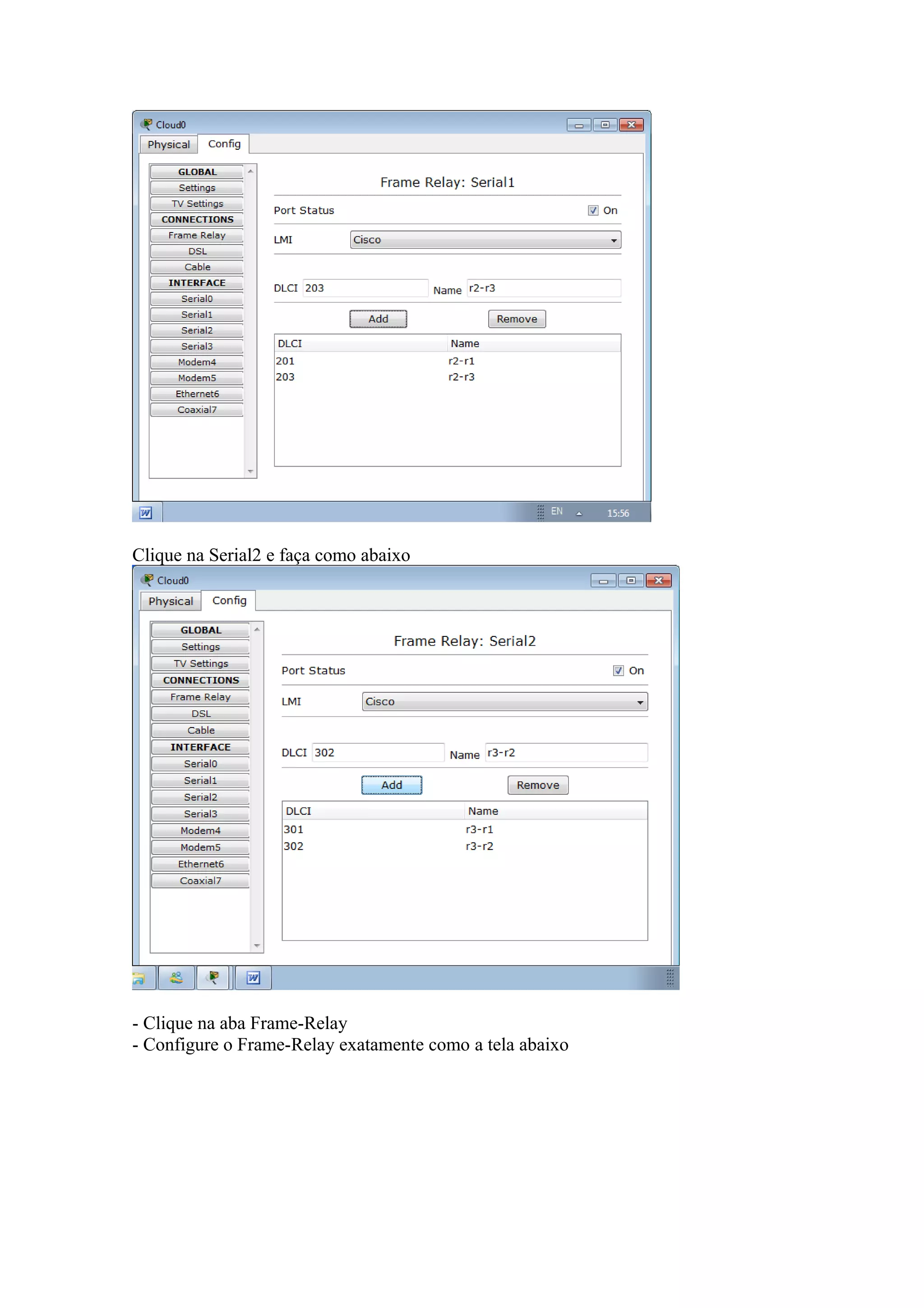

7. Clique na Serial2 e faça como abaixo
- Clique na aba Frame-Relay
- Configure o Frame-Relay exatamente como a tela abaixo

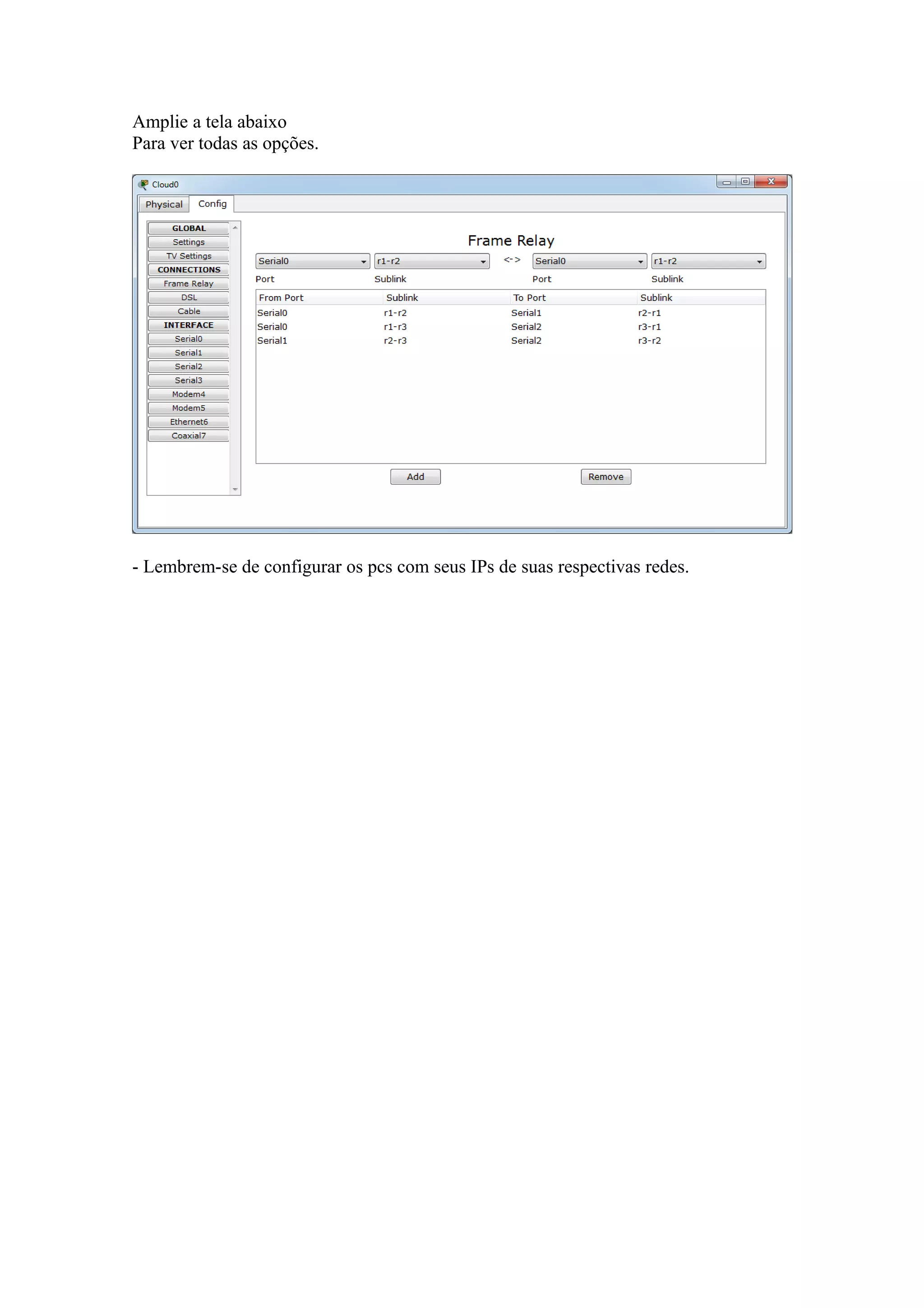

8. Amplie a tela abaixo
Para ver todas as opções.
- Lembrem-se de configurar os pcs com seus IPs de suas respectivas redes.
