Aula10 topologia extendida com roteamento

A empresa Mobília S.A. está expandindo seus negócios e criando novos setores. Serão configuradas três VLANs (contabilidade, RH e vendas) em switches distintos para isolar os setores, além de pontos de acesso para RH e vendas.

Incorporar apresentação

Baixado 20 vezes
Aula08 – Topologias extendidas As empresas de grande porte expandem seus negócios, aumentando também seu número de funcionários, com isso, é necessário também aumentar o número de setores assim como os equipamentos a serem utilizados dentro da empresa, para simularmos é o setor de atendimento, com isso deverá ser criada mais uma vlan denominada de vendas. Vamos imaginar uma empresa de médio porte (Mobília S.A), • Setor de Contabilidade: e auditoria da empresa; • Setor de Recursos Humanos: empregados; • Setor de Vendas: Setor responsável pelas vendas dos produtos da empresa; Regra de Negócios da Empresa: • Os setores inicialmente • Cada setor deverá ter sua própria faixa de IP; • O Setor de vendas deverá operar através de um Access Point; • O setor de RH também deverá operar através de um Access Point; • O setor de contabilidade deverá operar através de uma rede cabeada; CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA extendidas As empresas de grande porte expandem seus negócios, aumentando também seu número de funcionários, com isso, é necessário também aumentar o número de setores assim como os equipamentos a serem utilizados dentro da empresa, para simularmos é o setor de atendimento, com isso deverá ser criada mais uma vlan Vamos imaginar uma empresa de médio porte (Mobília S.A), existem vários setores; Setor de Contabilidade: Setor responsável pelo gerenciamento de pagamentos e auditoria da empresa; Setor de Recursos Humanos: Setor responsável pelo gerenciamento dos Setor de Vendas: Setor responsável pelas vendas dos produtos da empresa; Regra de Negócios da Empresa: Os setores inicialmente não se comunicam; Cada setor deverá ter sua própria faixa de IP; O Setor de vendas deverá operar através de um Access Point; O setor de RH também deverá operar através de um Access Point; O setor de contabilidade deverá operar através de uma rede cabeada; CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 1 As empresas de grande porte expandem seus negócios, aumentando também seu número de funcionários, com isso, é necessário também aumentar o número de setores assim como os equipamentos a serem utilizados dentro da empresa, um setor para simularmos é o setor de atendimento, com isso deverá ser criada mais uma vlan existem vários setores; o de pagamentos Setor responsável pelo gerenciamento dos Setor de Vendas: Setor responsável pelas vendas dos produtos da empresa; O setor de RH também deverá operar através de um Access Point; O setor de contabilidade deverá operar através de uma rede cabeada;
O que será necessário de equipamentos para montar a topologia: • 3 Switch Layer 2 Cisco 2950; • 1 Access Point; • 2 Roteadores Wireless; • 3 Servidores DHCP; • 1 Roteador; Passo 01: Topologia a ser criada CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA O que será necessário de equipamentos para montar a topologia: Switch Layer 2 Cisco 2950; 2 Roteadores Wireless; Topologia a ser criada, seguindo o exercício anterior CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 2
Comandos Básicos Comando MOBILIA-BORDA01 #show run MOBILIA-BORDA01 #show vlan MOBILIA-BORDA01 # show interfaces Dar um clique no Switch e realizar as senha, sessão de telnet na aba CLI do switch Passo 02: Adicionar as portas Alterar as configurações do switch ( Comando MOBILIA-BORDA01 #conf t MOBILIA-BORDA01 (config)#vlan MOBILIA-BORDA01 (config-vlan)#name MOBILIA (config-vlan)#ctrl+Z MOBILIA-BORDA01 #copy running startup-config Destination filename [startup-config]? CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Comentários Mostra a configuração do switch Mostra as vlans configuradas # show interfaces Mostra informações das interfaces Dar um clique no Switch e realizar as configurações necessárias para login, senha, sessão de telnet na aba CLI do switch Adicionar as portas do Switch que farão parte da nova vlan criada Alterar as configurações do switch (adicione mais uma vlan) – ID 4 Comentários Entra no Modo de configuração (config)#vlan 4 Cria uma nova VLAN vlan)#name vendas Define um nome de Vlan Sai do modo de configuração running-config Copia as Configurações correntes para a nvram config]? Define o Nome do Arquivo a ser copiado CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 3 configurações necessárias para login, que farão parte da nova vlan criada ID 4 - vendas Copia as Configurações correntes para a Define o Nome do Arquivo a ser copiado
adicionar a porta do servidor inserido na Comando MOBILIA-BORDA01#conf t MOBILIA-BORDA01(config)#interface fastEthernet 0/ MOBILIA-BORDA01(config-if)#switchport mode access MOBILIA-BORDA01 (config-if)#switchport access vlan MOBILIA-BORDA01(config-if)#exit MOBILIA-BORDA01(config)#interface fastEthernet 0/ MOBILIA-BORDA01(config-if)# switchport trunk allowed vlan 2 MOBILIA-BORDA01 (config-if)# switchport mode trunk MOBILIA-BORDA01(config-if)#^Z MOBILIA-BORDA01#copy running Passo 03: Configuração do Adicionar o nome do Switch e Criar as Vlans Comando Switch>ena Switch# Switch#conf t Switch(config)#hostname MOBILIA MOBILIA-CORE01 (config)#line vty 0 4 MOBILIA-CORE01 (config-line)#password cisco MOBILIA-CORE01 (config-line)#login MOBILIA-CORE01 (config-line)#exit MOBILIA-CORE01 (config)#enable secret cisco MOBILIA-CORE01 (config)#service password encryption MOBILIA-CORE01 (config)#line console 0 MOBILIA-CORE01 (config-line)#password cisco MOBILIA-CORE01 (config-line)#login MOBILIA-CORE01 (config-line)#exit MOBILIA-CORE01 (config)#vlan 2 MOBILIA-CORE01 (config-vlan)#name contabilidade MOBILIA-CORE01 (config-vlan)#exit MOBILIA-CORE01 (config)#vlan 3 MOBILIA-CORE01 (config-vlan)#name RH MOBILIA-CORE01 (config-vlan)#exit MOBILIA-CORE01 (config)#vlan 4 MOBILIA-CORE01 (config-vlan)#name MOBILIA-CORE01 (config-vlan)#ctrl+Z MOBILIA-CORE01#copy running startup-config CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA do servidor inserido na vlan de vendas id 4 Comando Comentários nfig)#interface fastEthernet 0/6 Entra na Interface F0/ if)#switchport mode access Define essa porta com de Acesso if)#switchport access vlan 4 Vincula a porta para a Vlan 4 if)#exit Volta 1 nível (config)#interface fastEthernet 0/23 Entra na Interface F0/ if)# switchport trunk allowed vlan 2-4 Define a porta como Trunk permitindo as vlans 2 a pela porta if)# switchport mode trunk Define a porta como Trunk ^Z Crtrl+Z – sai do modo de edi running-config startup-config Salva as configurações correntes : Configuração do Switch de CORE01 Adicionar o nome do Switch e Criar as Vlans Comentários Entra no modo de SuperUsuário Modo de SuperUsuário Entra no Modo de configuração Switch(config)#hostname MOBILIA-CORE01 Seta um nome de Host (config)#line vty 0 4 Entra na Conf. De Senha de Telnet line)#password cisco Seta uma Senha para Console line)#login Ativa a senha line)#exit Volta um nível (config)#enable secret cisco Seta Uma senha de SuperUsuário (config)#service password- Criptografa todas as senhas (config)#line console 0 Entra no modo de Console line)#password cisco Senha uma senha de console line)#login Ativa a senha line)#exit Volta um nível (config)#vlan 2 Cria uma nova VLAN vlan)#name Define um nome de Vlan vlan)#exit Volta um nível (config)#vlan 3 Cria uma nova VLAN vlan)#name RH Define um nome de Vlan exit Volta um nível (config)#vlan 4 Cria uma nova VLAN vlan)#name VENDAS Define um nome de Vlan vlan)#ctrl+Z Sai do modo de configuração running-config Copia as Configurações correntes para a nvram CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 4 Comentários Entra na Interface F0/6 Define essa porta com de Acesso Vincula a porta para a Vlan 4 Entra na Interface F0/23 Define a porta como Trunk permitindo as vlans 2 a 4 passando Define a porta como Trunk sai do modo de edição Salva as configurações correntes Copia as Configurações correntes para a

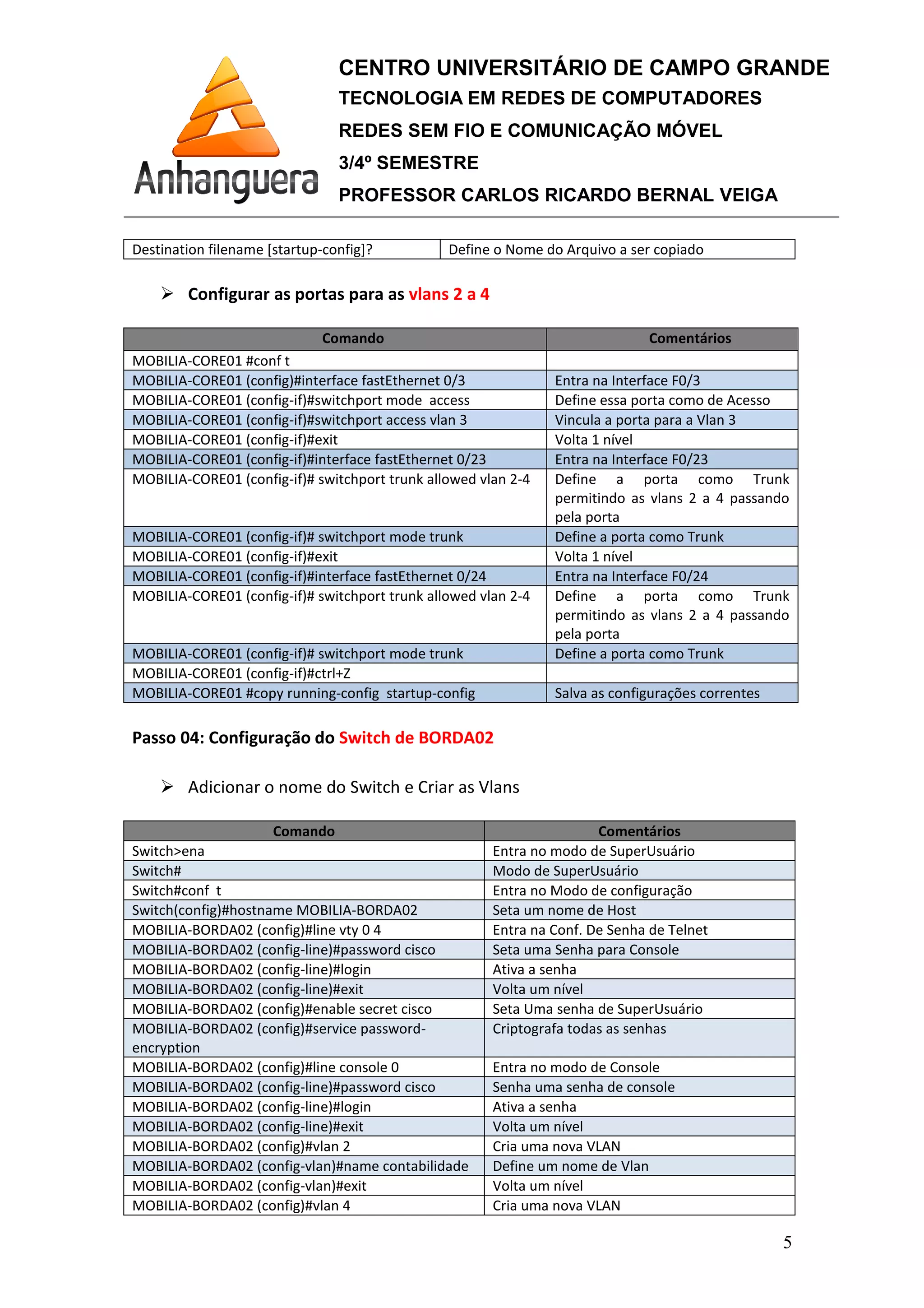

Destination filename [startup-config]? Configurar as portas para as Comando MOBILIA-CORE01 #conf t MOBILIA-CORE01 (config)#interface fastEthernet 0/3 MOBILIA-CORE01 (config-if)#switchport mode access MOBILIA-CORE01 (config-if)#switchport access vlan MOBILIA-CORE01 (config-if)#exit MOBILIA-CORE01 (config-if)#interface fastEthernet 0/ MOBILIA-CORE01 (config-if)# switchport trunk allowed vlan 2 MOBILIA-CORE01 (config-if)# switchport mode trunk MOBILIA-CORE01 (config-if)#exit MOBILIA-CORE01 (config-if)#interface fastEthernet 0/ MOBILIA-CORE01 (config-if)# switchport trunk allowed vlan 2 MOBILIA-CORE01 (config-if)# switchport mode trunk MOBILIA-CORE01 (config-if)#ctrl+Z MOBILIA-CORE01 #copy running Passo 04: Configuração do Adicionar o nome do Switch e Criar as Vlans Comando Switch>ena Switch# Switch#conf t Switch(config)#hostname MOBILIA MOBILIA-BORDA02 (config)#line vty 0 4 MOBILIA-BORDA02 (config-line)#password cisco MOBILIA-BORDA02 (config-line)#login MOBILIA-BORDA02 (config-line)#exit MOBILIA-BORDA02 (config)#enable secret cisco MOBILIA-BORDA02 (config)#service password encryption MOBILIA-BORDA02 (config)#line console 0 MOBILIA-BORDA02 (config-line)#password cisco MOBILIA-BORDA02 (config-line)#login MOBILIA-BORDA02 (config-line)#exit MOBILIA-BORDA02 (config)#vlan 2 MOBILIA-BORDA02 (config-vlan)#name contabilidade MOBILIA-BORDA02 (config-vlan)#exit MOBILIA-BORDA02 (config)#vlan 4 CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA config]? Define o Nome do Arquivo a ser copiado r as portas para as vlans 2 a 4 Comando Comentários (config)#interface fastEthernet 0/3 Entra na Interface F0/3 if)#switchport mode access Define essa porta com if)#switchport access vlan 3 Vincula a porta para a Vlan if)#exit Volta 1 nível )#interface fastEthernet 0/23 Entra na Interface F0/ if)# switchport trunk allowed vlan 2-4 Define a porta como Trunk permitindo as vlans 2 a pela porta if)# switchport mode trunk Define a porta como Trunk if)#exit Volta 1 nível )#interface fastEthernet 0/24 Entra na Interface F0/ switchport trunk allowed vlan 2-4 Define a porta como Trunk permitindo as vlans 2 a pela porta if)# switchport mode trunk Define a porta como Trunk if)#ctrl+Z running-config startup-config Salva as configurações correntes : Configuração do Switch de BORDA02 Adicionar o nome do Switch e Criar as Vlans Comando Comentários Entra no modo de SuperUsuário Modo de SuperUsuário Entra no Modo de configuração Switch(config)#hostname MOBILIA-BORDA02 Seta um nome de Host (config)#line vty 0 4 Entra na Conf. De Senha de Telnet line)#password cisco Seta uma Senha para Console line)#login Ativa a senha line)#exit Volta um nível (config)#enable secret cisco Seta Uma senha de SuperUsuário (config)#service password- Criptografa todas as senhas (config)#line console 0 Entra no modo de Console line)#password cisco Senha uma senha de console line)#login Ativa a senha line)#exit Volta um nível (config)#vlan 2 Cria uma nova VLAN vlan)#name contabilidade Define um nome de Vlan vlan)#exit Volta um nível (config)#vlan 4 Cria uma nova VLAN CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 5 Define o Nome do Arquivo a ser copiado Comentários Entra na Interface F0/3 Define essa porta como de Acesso Vincula a porta para a Vlan 3 Entra na Interface F0/23 Define a porta como Trunk permitindo as vlans 2 a 4 passando Define a porta como Trunk Entra na Interface F0/24 Define a porta como Trunk permitindo as vlans 2 a 4 passando Define a porta como Trunk Salva as configurações correntes Comentários Entra no modo de SuperUsuário Entra no Modo de configuração Entra na Conf. De Senha de Telnet Seta uma Senha para Console Seta Uma senha de SuperUsuário Senha uma senha de console

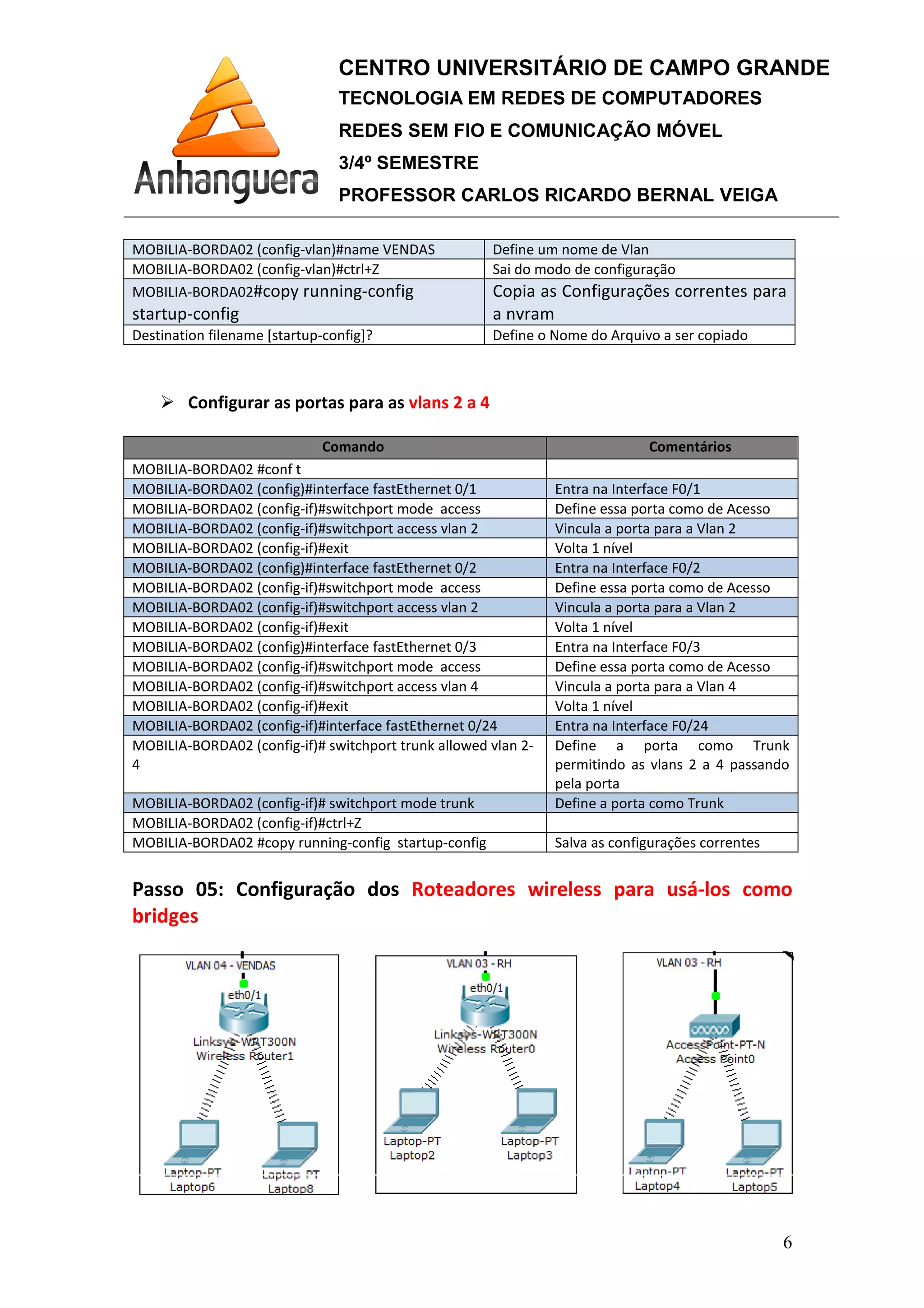

MOBILIA-BORDA02 (config-vlan)#name MOBILIA-BORDA02 (config-vlan)#ctrl+Z MOBILIA-BORDA02#copy running startup-config Destination filename [startup-config]? Configurar as portas para as Comando MOBILIA-BORDA02 #conf t MOBILIA-BORDA02 (config)#interface fastEthernet 0/1 MOBILIA-BORDA02 (config-if)#switchport mode access MOBILIA-BORDA02 (config-if)#switchport access vlan MOBILIA-BORDA02 (config-if)#exit MOBILIA-BORDA02 (config)#interface fastEthernet 0/2 MOBILIA-BORDA02 (config-if)#switchport mode access MOBILIA-BORDA02 (config-if)#switchport access vlan MOBILIA-BORDA02 (config-if)#exit MOBILIA-BORDA02 (config)#interface fastEthernet 0/3 MOBILIA-BORDA02 (config-if)#switchport mode access MOBILIA-BORDA02 (config-if)#switchport access vlan 4 MOBILIA-BORDA02 (config-if)#exit MOBILIA-BORDA02 (config-if)#interface fastEthernet 0/ MOBILIA-BORDA02 (config-if)# switchport trunk allowed vlan 2 4 MOBILIA-BORDA02 (config-if)# switchport mode trunk MOBILIA-BORDA02 (config-if)#ctrl+Z MOBILIA-BORDA02 #copy running Passo 05: Configuração dos bridges CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA vlan)#name VENDAS Define um nome de Vlan vlan)#ctrl+Z Sai do modo de configuração running-config Copia as Configurações correntes para a nvram config]? Define o Nome do Arquivo a ser copiado r as portas para as vlans 2 a 4 Comando Comentários nfig)#interface fastEthernet 0/1 Entra na Interface F0/ if)#switchport mode access Define essa porta com if)#switchport access vlan 2 Vincula a porta para a Vlan if)#exit Volta 1 nível nfig)#interface fastEthernet 0/2 Entra na Interface F0/2 if)#switchport mode access Define essa porta com if)#switchport access vlan 2 Vincula a porta para a Vlan if)#exit Volta 1 nível nfig)#interface fastEthernet 0/3 Entra na Interface F0/3 if)#switchport mode access Define essa porta com if)#switchport access vlan 4 Vincula a porta para a Vlan if)#exit Volta 1 nível )#interface fastEthernet 0/24 Entra na Interface F0/ if)# switchport trunk allowed vlan 2- Define a porta como Trunk permitindo as vlans 2 a pela porta if)# switchport mode trunk Define a porta como Trunk if)#ctrl+Z running-config startup-config Salva as configurações correntes : Configuração dos Roteadores wireless para usá CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 6 Sai do modo de configuração Copia as Configurações correntes para Arquivo a ser copiado Comentários Entra na Interface F0/1 porta como de Acesso Vincula a porta para a Vlan 2 Interface F0/2 Define essa porta como de Acesso Vincula a porta para a Vlan 2 Entra na Interface F0/3 Define essa porta como de Acesso Vincula a porta para a Vlan 4 Entra na Interface F0/24 Define a porta como Trunk permitindo as vlans 2 a 4 passando Define a porta como Trunk Salva as configurações correntes Roteadores wireless para usá-los como

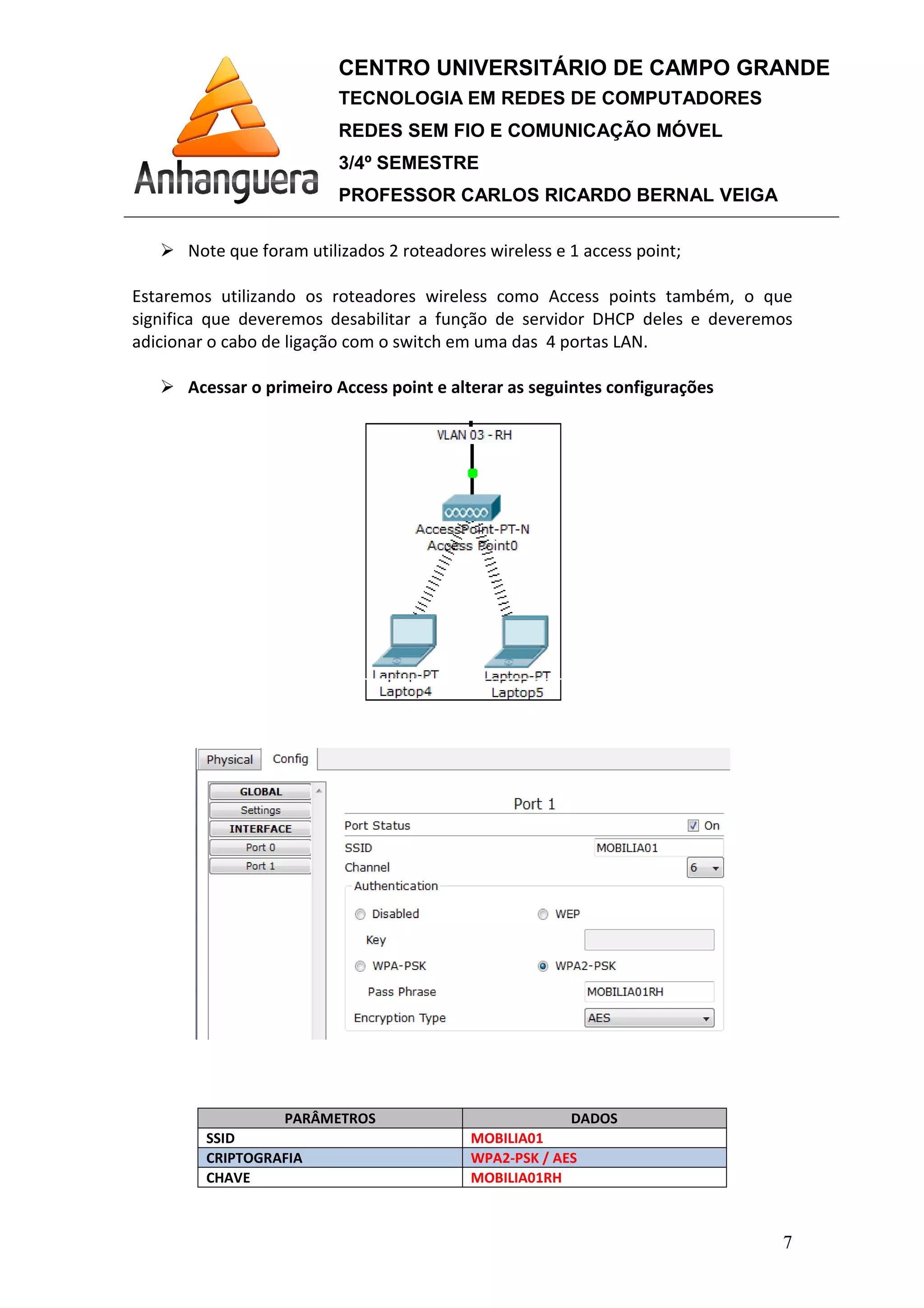

Note que foram utilizados Estaremos utilizando os roteadores wireless como Access points também, o que significa que deveremos desabilitar a função de servidor DHCP deles e deveremos adicionar o cabo de ligação com o switch em uma das 4 po Acessar o primeiro Access point e alterar as seguintes configurações PARÂMETROS SSID CRIPTOGRAFIA CHAVE CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Note que foram utilizados 2 roteadores wireless e 1 access point Estaremos utilizando os roteadores wireless como Access points também, o que significa que deveremos desabilitar a função de servidor DHCP deles e deveremos adicionar o cabo de ligação com o switch em uma das 4 portas LAN. Acessar o primeiro Access point e alterar as seguintes configurações PARÂMETROS DADOS MOBILIA01 WPA2-PSK / AES MOBILIA01RH CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 7 2 roteadores wireless e 1 access point; Estaremos utilizando os roteadores wireless como Access points também, o que significa que deveremos desabilitar a função de servidor DHCP deles e deveremos Acessar o primeiro Access point e alterar as seguintes configurações
Acessar o segundo roteador wireless e alterar as seguintes configurações CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Acessar o segundo roteador wireless e alterar as seguintes configurações CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 8 Acessar o segundo roteador wireless e alterar as seguintes configurações
PARÂMETROS SSID CRIPTOGRAFIA CHAVE CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA PARÂMETROS DADOS MOBILIA02 WPA2-PSK / AES MOBILIA02RH CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 9
Acessar o terceiro roteador wireless e alterar as seguintes configurações CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA roteador wireless e alterar as seguintes configurações CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 10 roteador wireless e alterar as seguintes configurações
PARÂMETROS SSID CRIPTOGRAFIA CHAVE CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA PARÂMETROS DADOS MOBILIA03 WPA2-PSK / AES MOBILIA03RH CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 11

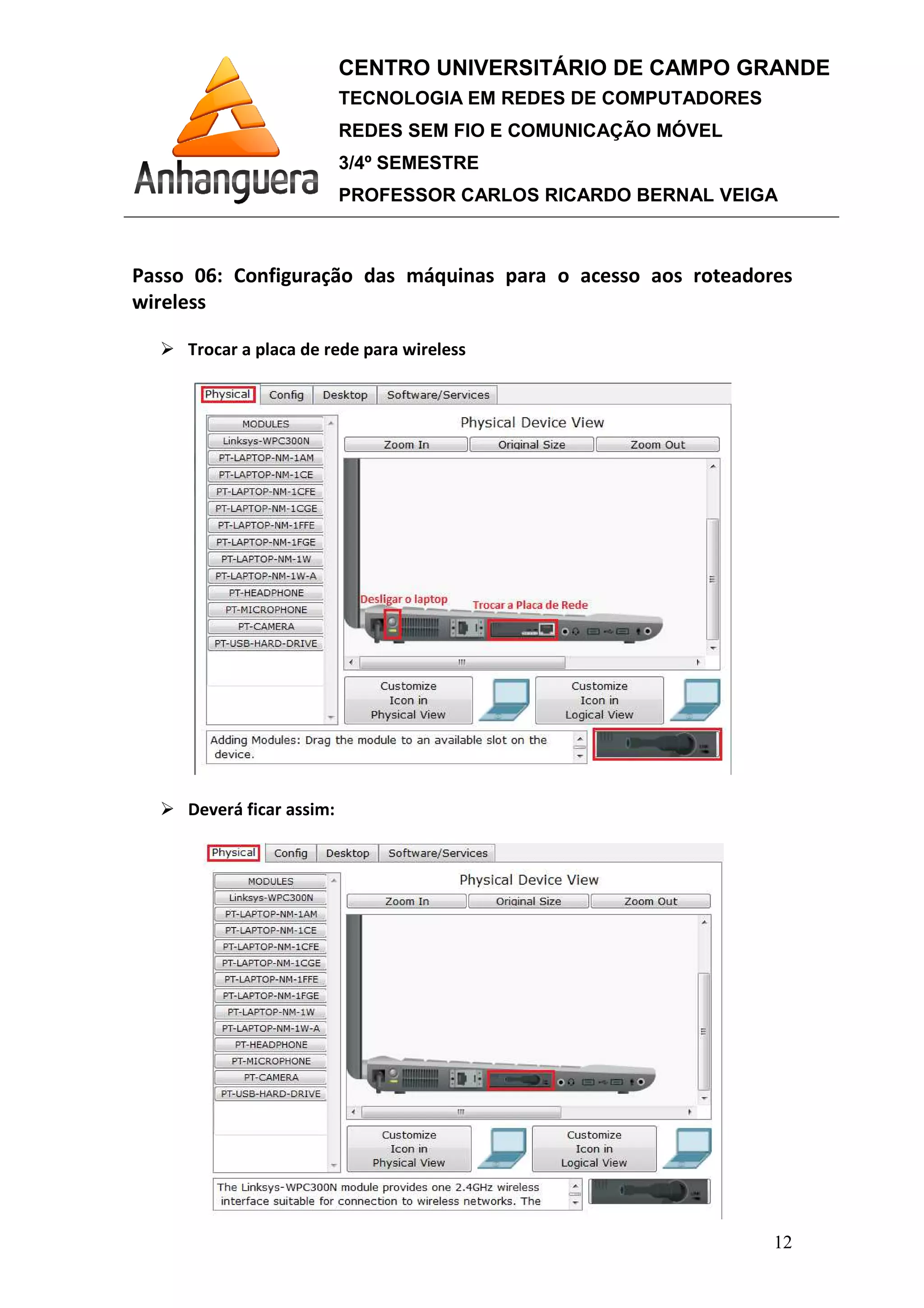

Passo 06: Configuração das máquinas para o acesso aos roteadores wireless Trocar a placa de rede para wireless Deverá ficar assim: CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA : Configuração das máquinas para o acesso aos roteadores Trocar a placa de rede para wireless Deverá ficar assim: CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 12 : Configuração das máquinas para o acesso aos roteadores
Acessar o Desktop e estrar na configuração da placa de rede Editar o perfil para o CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Acessar o Desktop e estrar na configuração da placa de rede wireless Editar o perfil para o acesso a rede sem fio: CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 13 wireless:
No exemplo abaixo estou testando uma conexão com o AP MOBILIA02; Escolher a rede a se conectar Escolher a criptografia de acordo com a configuração do Access Point e adicionar a chave de acesso CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA No exemplo abaixo estou testando uma conexão com o AP MOBILIA02; Escolher a rede a se conectar: Escolher a criptografia de acordo com a configuração do Access Point e cionar a chave de acesso da rede: CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 14 No exemplo abaixo estou testando uma conexão com o AP MOBILIA02; Escolher a criptografia de acordo com a configuração do Access Point e

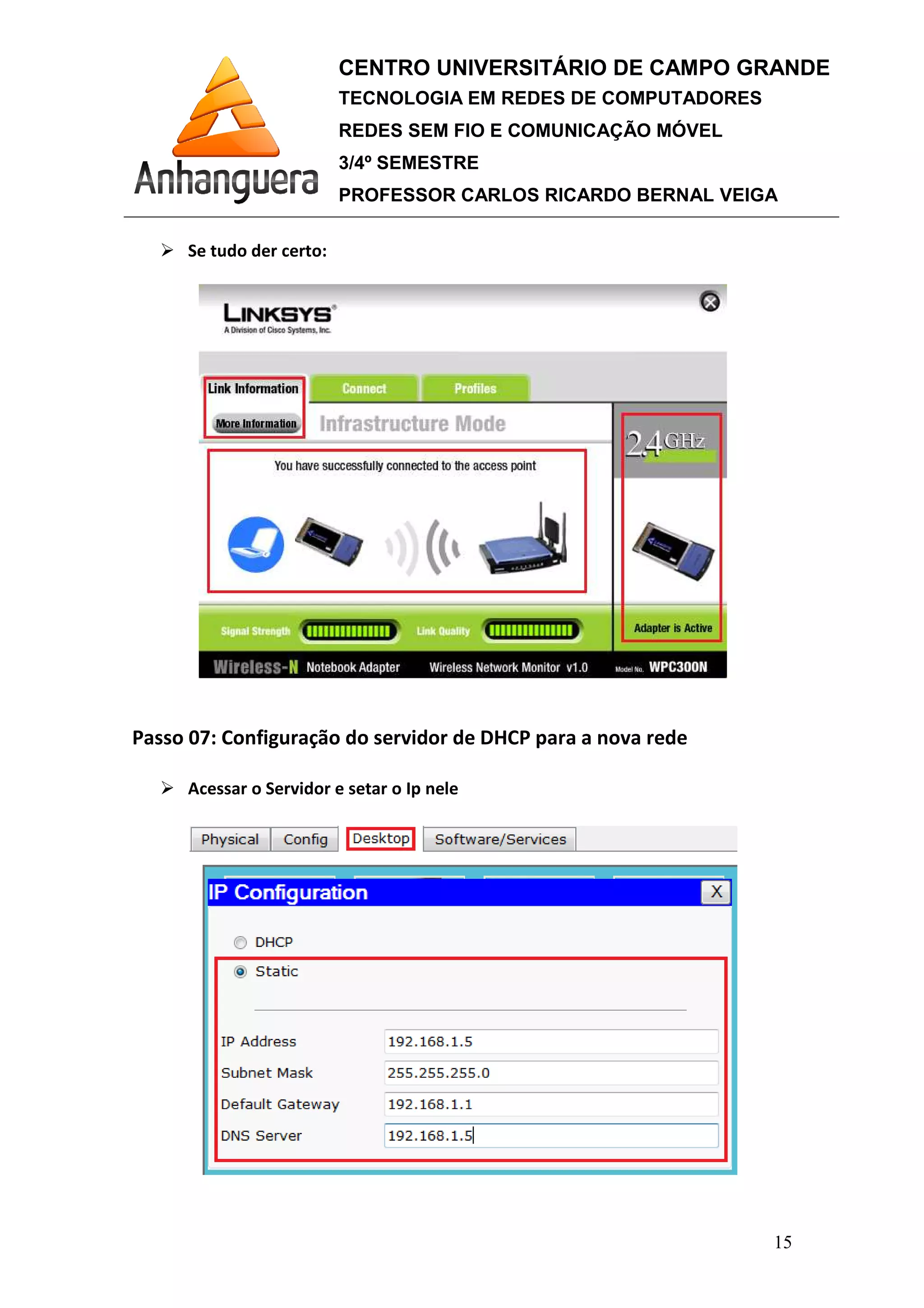

Se tudo der certo: Passo 07: Configuração do Acessar o Servidor e setar o Ip nele CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA : Configuração do servidor de DHCP para a nova rede Acessar o Servidor e setar o Ip nele CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 15 servidor de DHCP para a nova rede

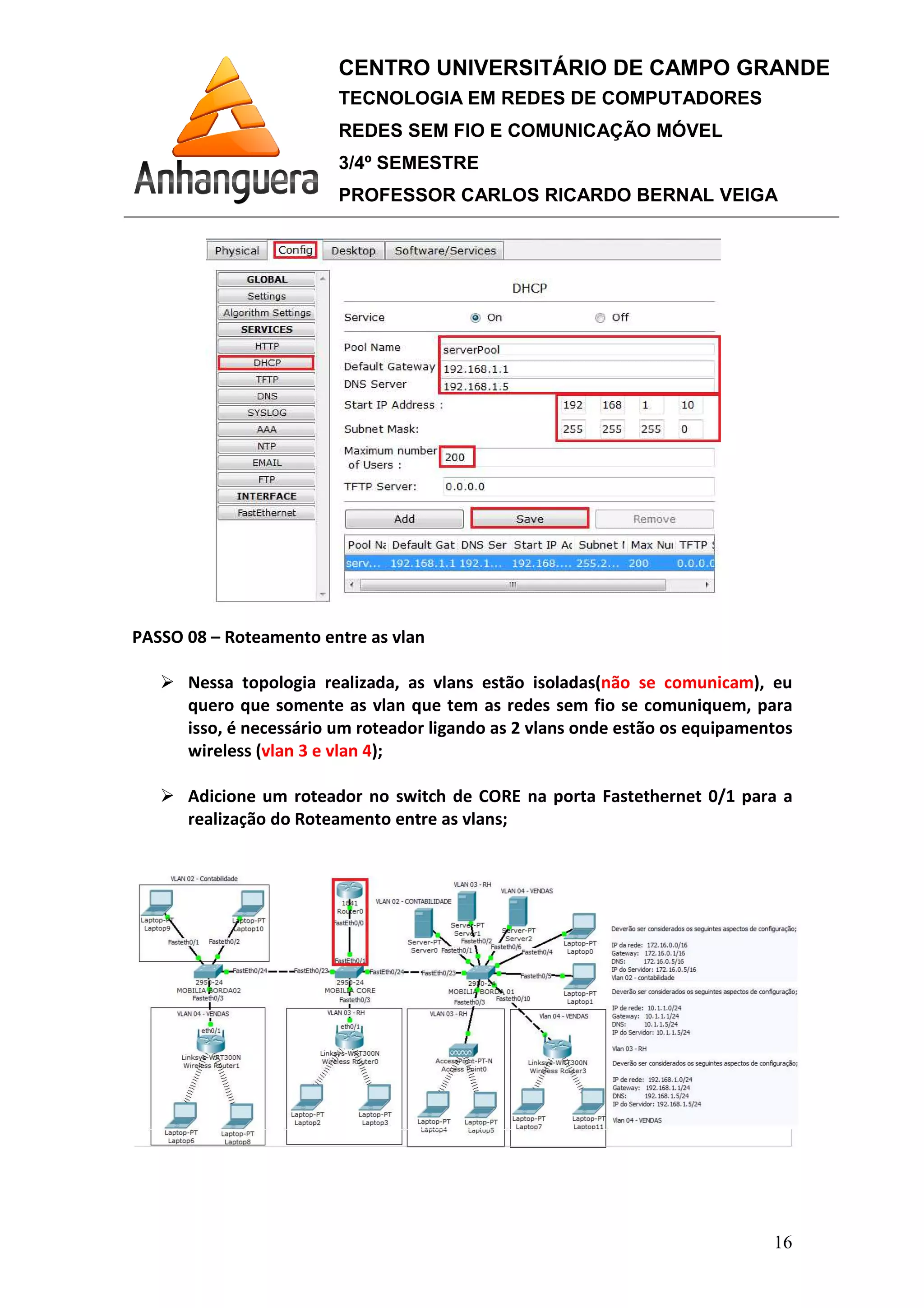

PASSO 08 – Roteamento entre as vlan Nessa topologia realizada, as vlans estão isoladas quero que somente as vlan que isso, é necessário um roteador ligando as 2 vlans onde estão os equipamentos wireless (vlan 3 e vlan 4 Adicione um roteador no switch de CORE na porta Fastethernet 0/1 para a realização do Roteamento entre as CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Roteamento entre as vlan Nessa topologia realizada, as vlans estão isoladas(não se comunicam quero que somente as vlan que tem as redes sem fio se comuniquem, para é necessário um roteador ligando as 2 vlans onde estão os equipamentos vlan 3 e vlan 4); Adicione um roteador no switch de CORE na porta Fastethernet 0/1 para a realização do Roteamento entre as vlans; CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 16 não se comunicam), eu tem as redes sem fio se comuniquem, para é necessário um roteador ligando as 2 vlans onde estão os equipamentos Adicione um roteador no switch de CORE na porta Fastethernet 0/1 para a

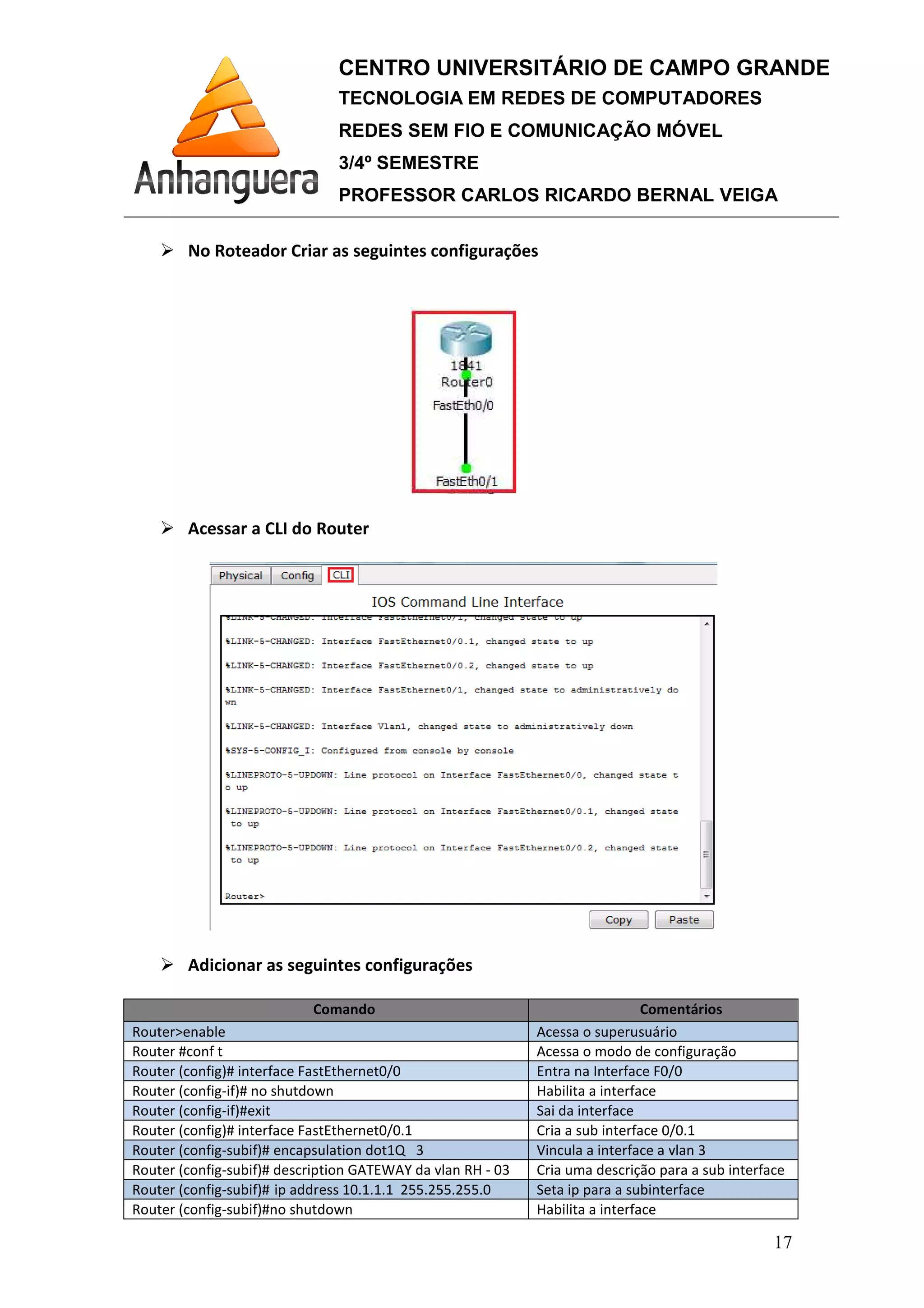

No Roteador Criar as seguintes configurações Acessar a CLI do Router Adicionar as seguintes configurações Comando Router>enable Router #conf t Router (config)# interface FastEthernet0/0 Router (config-if)# no shutdown Router (config-if)#exit Router (config)# interface FastEthernet0/0.1 Router (config-subif)# encapsulation dot1Q Router (config-subif)# description GATEWAY da vlan RH Router (config-subif)# ip address Router (config-subif)#no shutdown CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA No Roteador Criar as seguintes configurações Acessar a CLI do Router Adicionar as seguintes configurações Comando Comentários Acessa o superusuário Acessa o modo de configuração interface FastEthernet0/0 Entra na Interface F0/ Habilita a interface Sai da interface interface FastEthernet0/0.1 Cria a sub interface 0/0.1 encapsulation dot1Q 3 Vincula a interface a vlan 3 description GATEWAY da vlan RH - 03 Cria uma descrição para a sub interface ip address 10.1.1.1 255.255.255.0 Seta ip para a subinterface no shutdown Habilita a interface CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 17 Comentários Acessa o superusuário Acessa o modo de configuração Entra na Interface F0/0 Cria a sub interface 0/0.1 Vincula a interface a vlan 3 Cria uma descrição para a sub interface Seta ip para a subinterface
Router (config-subif)#exit Router (config)# interface FastEthernet0/0.2 Router (config-subif)# encapsulation dot1Q 4 Router (config-subif)# ip address 192. Router (config-subif)# description GATEWAY da vlan VENDAS - 04 Router (config-subif)#no shutdown Router (config- subif)#ctrl^z Router #copy running-config startup E no switch de CORE, colocar a porta fastethernet 0/1 como trunk Comando MOBILIA-CORE01 #conf t MOBILIA-CORE01 (config-if)#interface fastEthernet 0/ MOBILIA-CORE01 (config-if)# switchport trunk allowed vlan 3 MOBILIA-CORE01 (config-if)# switchport mode trunk MOBILIA-CORE01 (config-if)#ctrl+Z MOBILIA-CORE01 #copy running CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL 3/4º SEMESTRE PROFESSOR CARLOS RICARDO BERNAL VEIGA Sai da sub interface interface FastEthernet0/0.2 Cria a sub interface 0/0.2 encapsulation dot1Q 4 Vincula a interface a vlan 4 ip address 192.168.1.1 255.255.255.0 Seta ip para a subinterface description GATEWAY da vlan VENDAS Cria uma descrição para a sub interface no shutdown Habilita a interface Sai do modo de configuração config startup-config Salva as configurações correntes E no switch de CORE, colocar a porta fastethernet 0/1 como trunk Comando Comentários )#interface fastEthernet 0/1 Entra na Interface F0/ switchport trunk allowed vlan 3-4 Define a porta permitindo as vlans 3 pela porta if)# switchport mode trunk Define a porta como Trunk if)#ctrl+Z running-config startup-config Salva as configurações correntes CENTRO UNIVERSITÁRIO DE CAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES SEM FIO E COMUNICAÇÃO MÓVEL PROFESSOR CARLOS RICARDO BERNAL VEIGA 18 Cria a sub interface 0/0.2 Vincula a interface a vlan 4 Seta ip para a subinterface Cria uma descrição para a sub interface Sai do modo de configuração Salva as configurações correntes E no switch de CORE, colocar a porta fastethernet 0/1 como trunk Comentários Entra na Interface F0/1 Define a porta como Trunk permitindo as vlans 3 a 4 passando Define a porta como Trunk Salva as configurações correntes
