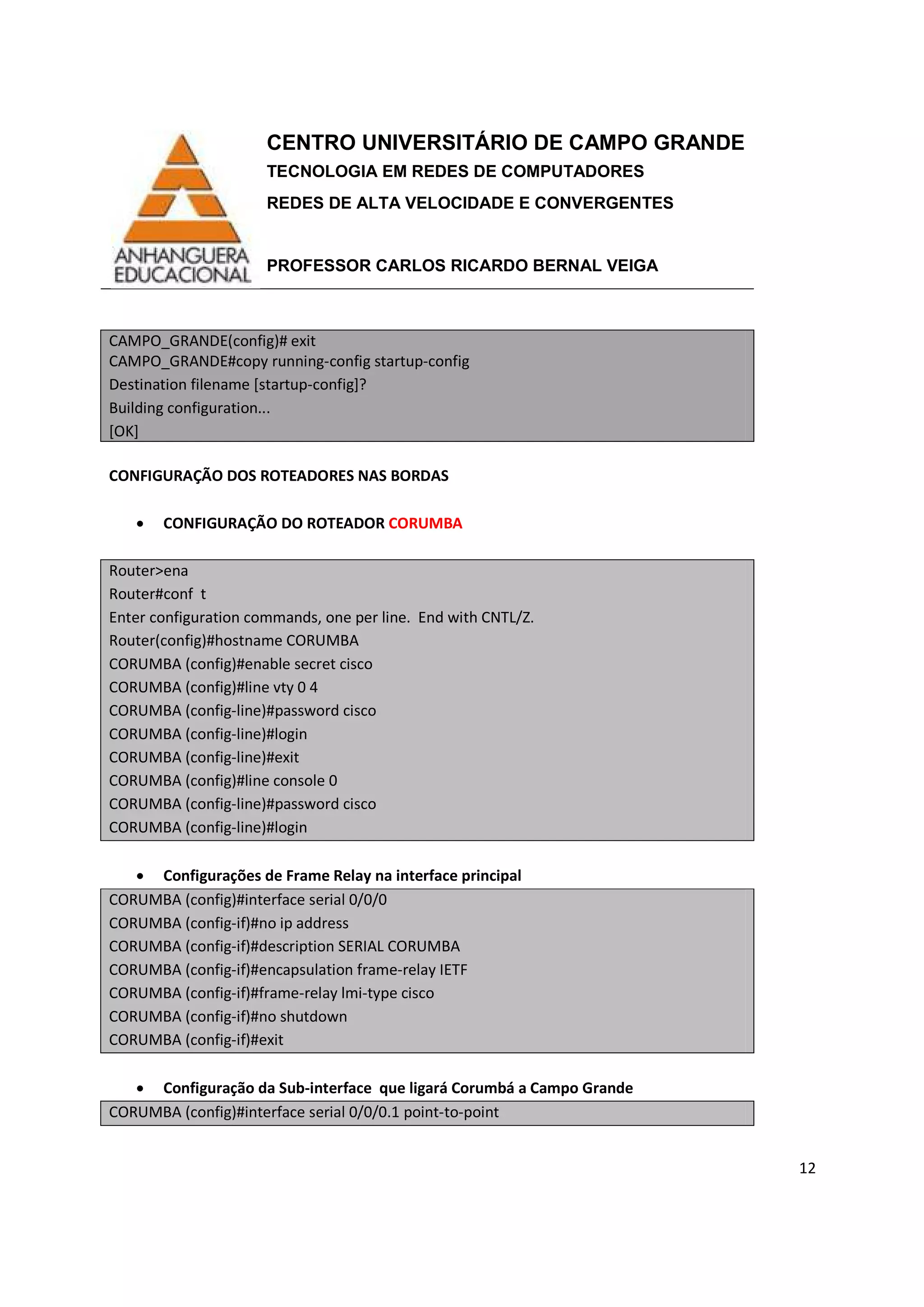

![CENTRO UNIVERSITÁRIO DE CAMPO GRANDE
TECNOLOGIA EM REDES DE COMPUTADORES
REDES DE ALTA VELOCIDADE E CONVERGENTES
PROFESSOR CARLOS RICARDO BERNAL VEIGA
12
CAMPO_GRANDE(config)# exit
CAMPO_GRANDE#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
CONFIGURAÇÃO DOS ROTEADORES NAS BORDAS
• CONFIGURAÇÃO DO ROTEADOR CORUMBA
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname CORUMBA
CORUMBA (config)#enable secret cisco
CORUMBA (config)#line vty 0 4
CORUMBA (config-line)#password cisco
CORUMBA (config-line)#login
CORUMBA (config-line)#exit
CORUMBA (config)#line console 0
CORUMBA (config-line)#password cisco
CORUMBA (config-line)#login
• Configurações de Frame Relay na interface principal
CORUMBA (config)#interface serial 0/0/0
CORUMBA (config-if)#no ip address
CORUMBA (config-if)#description SERIAL CORUMBA
CORUMBA (config-if)#encapsulation frame-relay IETF
CORUMBA (config-if)#frame-relay lmi-type cisco
CORUMBA (config-if)#no shutdown
CORUMBA (config-if)#exit
• Configuração da Sub-interface que ligará Corumbá a Campo Grande
CORUMBA (config)#interface serial 0/0/0.1 point-to-point](https://image.slidesharecdn.com/aula08-framerelay-pratica-151104012054-lva1-app6891/75/Aula09-frame-relay-pratica-12-2048.jpg)

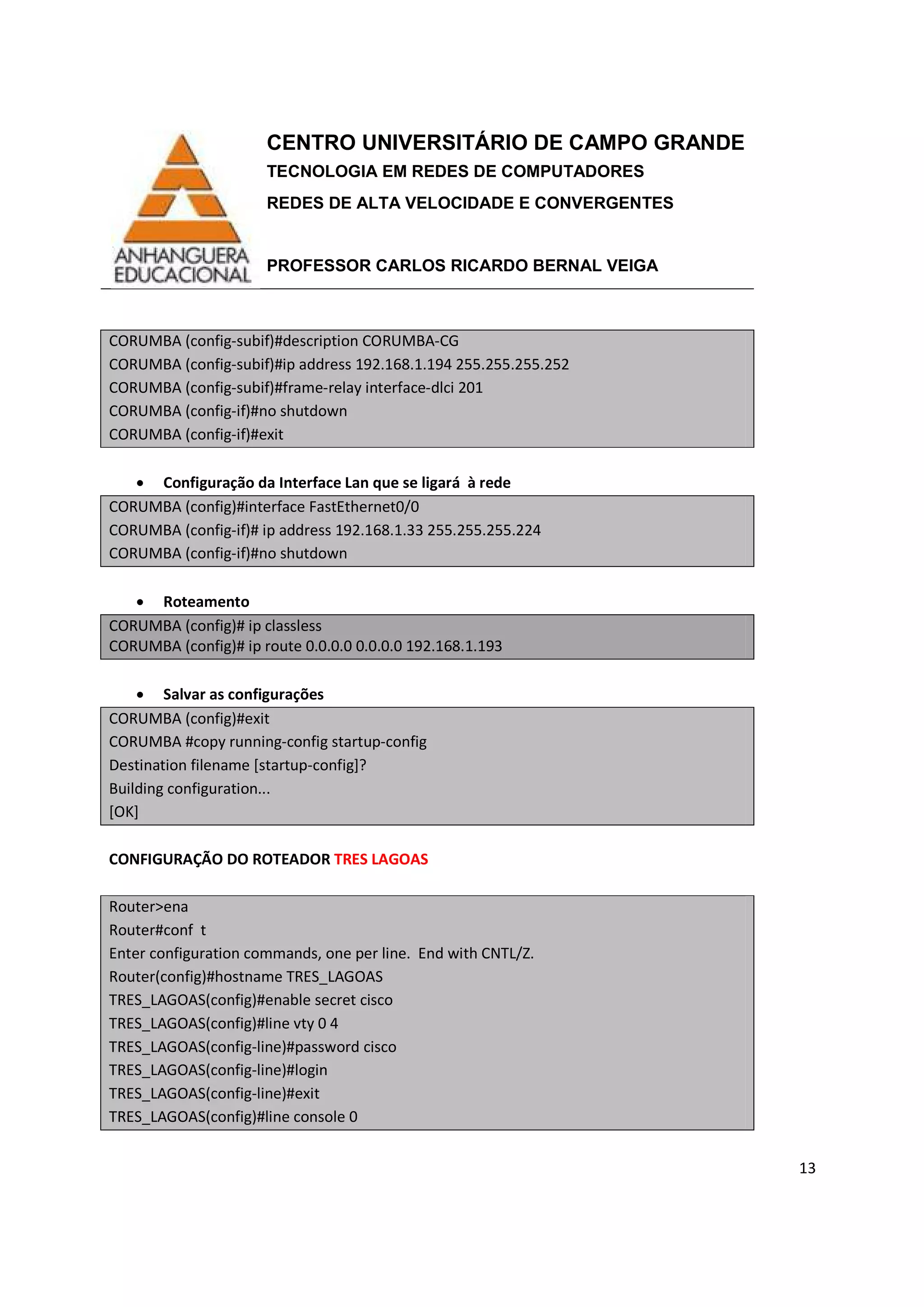

![CENTRO UNIVERSITÁRIO DE CAMPO GRANDE
TECNOLOGIA EM REDES DE COMPUTADORES
REDES DE ALTA VELOCIDADE E CONVERGENTES
PROFESSOR CARLOS RICARDO BERNAL VEIGA
13
CORUMBA (config-subif)#description CORUMBA-CG
CORUMBA (config-subif)#ip address 192.168.1.194 255.255.255.252
CORUMBA (config-subif)#frame-relay interface-dlci 201
CORUMBA (config-if)#no shutdown
CORUMBA (config-if)#exit
• Configuração da Interface Lan que se ligará à rede
CORUMBA (config)#interface FastEthernet0/0
CORUMBA (config-if)# ip address 192.168.1.33 255.255.255.224
CORUMBA (config-if)#no shutdown
• Roteamento
CORUMBA (config)# ip classless
CORUMBA (config)# ip route 0.0.0.0 0.0.0.0 192.168.1.193
• Salvar as configurações
CORUMBA (config)#exit
CORUMBA #copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
CONFIGURAÇÃO DO ROTEADOR TRES LAGOAS
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname TRES_LAGOAS
TRES_LAGOAS(config)#enable secret cisco
TRES_LAGOAS(config)#line vty 0 4
TRES_LAGOAS(config-line)#password cisco
TRES_LAGOAS(config-line)#login
TRES_LAGOAS(config-line)#exit
TRES_LAGOAS(config)#line console 0](https://image.slidesharecdn.com/aula08-framerelay-pratica-151104012054-lva1-app6891/75/Aula09-frame-relay-pratica-13-2048.jpg)

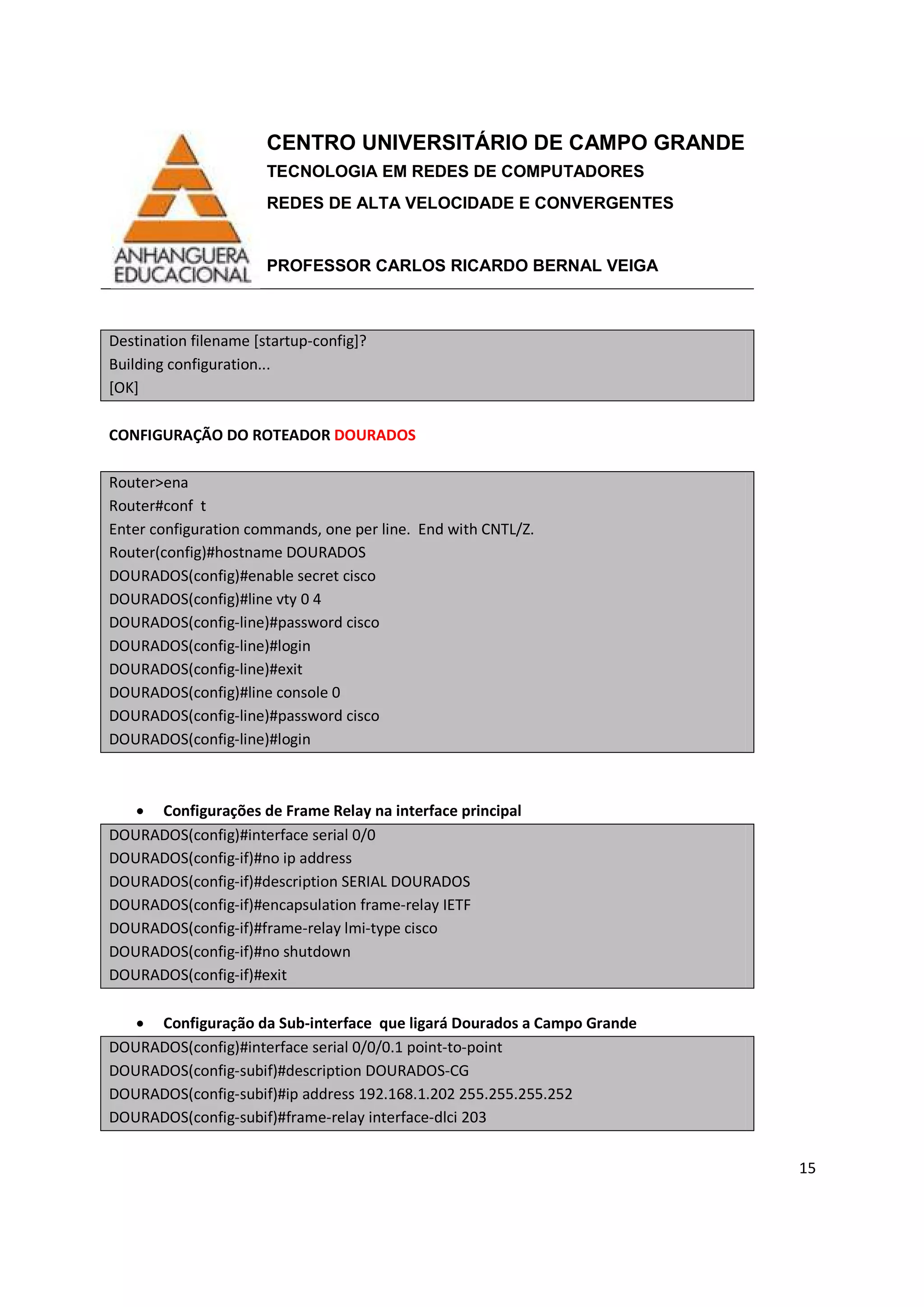

![CENTRO UNIVERSITÁRIO DE CAMPO GRANDE
TECNOLOGIA EM REDES DE COMPUTADORES
REDES DE ALTA VELOCIDADE E CONVERGENTES
PROFESSOR CARLOS RICARDO BERNAL VEIGA
15
Destination filename [startup-config]?
Building configuration...
[OK]
CONFIGURAÇÃO DO ROTEADOR DOURADOS
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname DOURADOS
DOURADOS(config)#enable secret cisco
DOURADOS(config)#line vty 0 4
DOURADOS(config-line)#password cisco
DOURADOS(config-line)#login
DOURADOS(config-line)#exit
DOURADOS(config)#line console 0
DOURADOS(config-line)#password cisco
DOURADOS(config-line)#login
• Configurações de Frame Relay na interface principal
DOURADOS(config)#interface serial 0/0
DOURADOS(config-if)#no ip address
DOURADOS(config-if)#description SERIAL DOURADOS
DOURADOS(config-if)#encapsulation frame-relay IETF
DOURADOS(config-if)#frame-relay lmi-type cisco
DOURADOS(config-if)#no shutdown
DOURADOS(config-if)#exit
• Configuração da Sub-interface que ligará Dourados a Campo Grande
DOURADOS(config)#interface serial 0/0/0.1 point-to-point
DOURADOS(config-subif)#description DOURADOS-CG
DOURADOS(config-subif)#ip address 192.168.1.202 255.255.255.252
DOURADOS(config-subif)#frame-relay interface-dlci 203](https://image.slidesharecdn.com/aula08-framerelay-pratica-151104012054-lva1-app6891/75/Aula09-frame-relay-pratica-15-2048.jpg)
![CENTRO UNIVERSITÁRIO DE CAMPO GRANDE
TECNOLOGIA EM REDES DE COMPUTADORES
REDES DE ALTA VELOCIDADE E CONVERGENTES
PROFESSOR CARLOS RICARDO BERNAL VEIGA
16
DOURADOS(config-if)#no shutdown
DOURADOS(config-if)#exit
• Configuração da Interface Lan que se ligará à rede
DOURADOS(config)#interface FastEthernet0/0
DOURADOS(config-if)# ip address 192.168.1.129 255.255.255.192
DOURADOS(config-if)#no shutdown
DOURADOS(config-if)#exit
• Roteamento
DOURADOS(config)#ip classless
DOURADOS(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.201
• Salvar as configurações
DOURADOS(config)#exit
DOURADOS#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

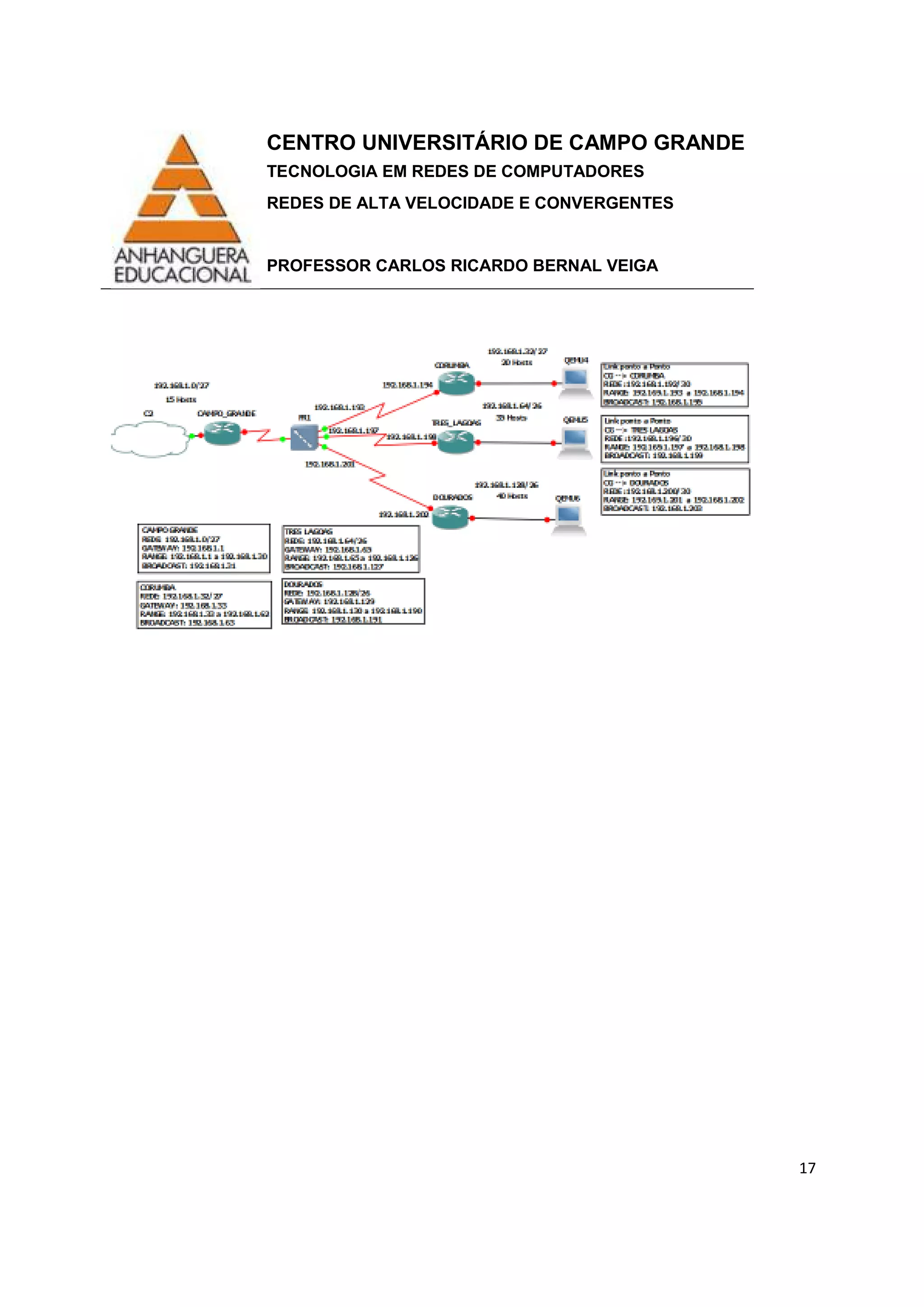

TOPOLOGIA CONSTRUÍDA](https://image.slidesharecdn.com/aula08-framerelay-pratica-151104012054-lva1-app6891/75/Aula09-frame-relay-pratica-16-2048.jpg)
Carregado porCarlos Veiga
Aula09 frame relay - pratica
O documento descreve os passos para configurar uma rede WAN com roteadores conectados por meio de uma nuvem Frame Relay. Inclui a criação de subinterfaces nos roteadores de borda e a configuração de DLCI na nuvem para conectar quatro cidades através do serviço Frame Relay.
Mais conteúdo relacionado
Semelhante a Aula09 frame relay - pratica
Aula09 frame relay - pratica

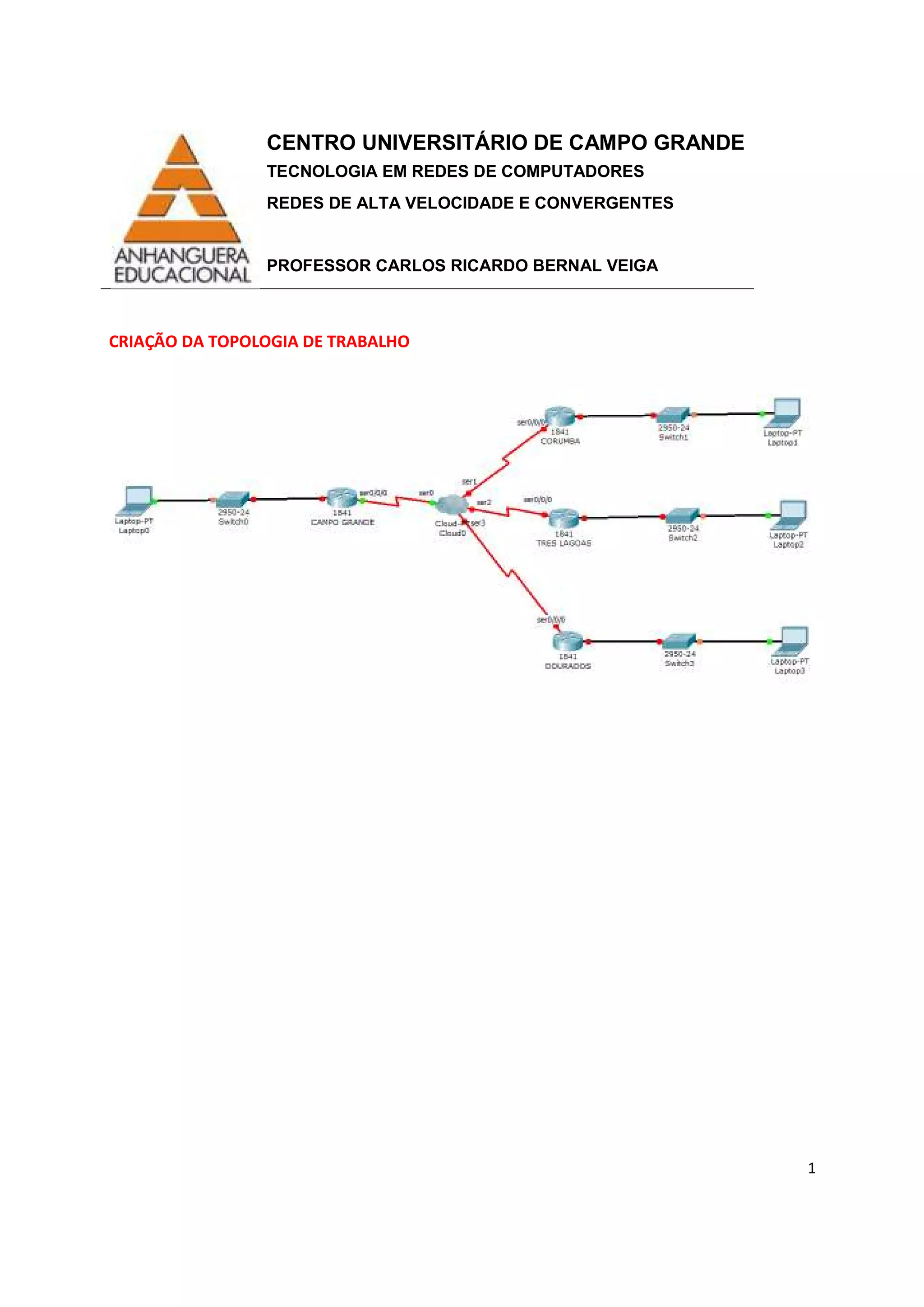

- 1. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 1 CRIAÇÃO DA TOPOLOGIA DE TRABALHO

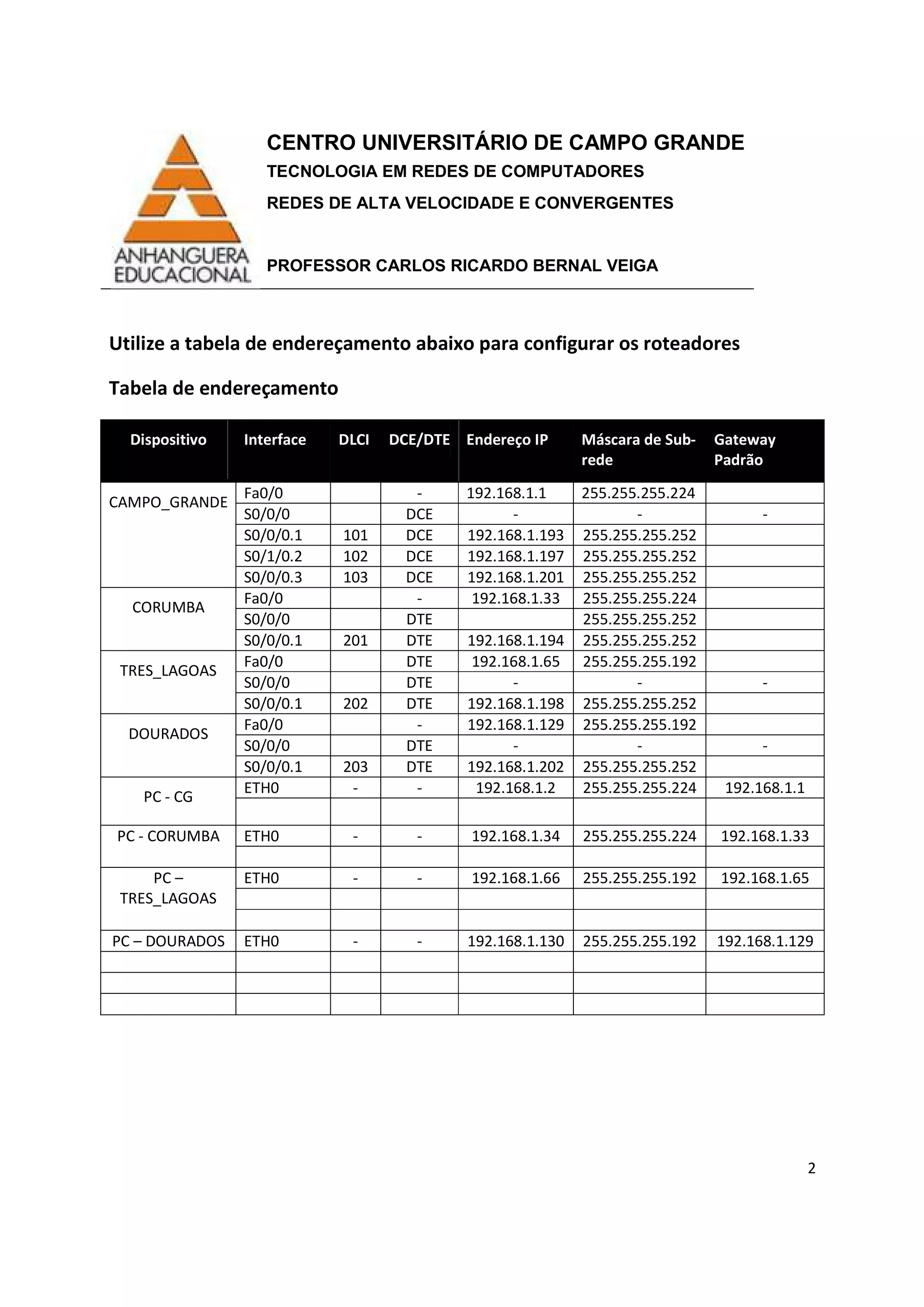

- 2. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 2 Utilize a tabela de endereçamento abaixo para configurar os roteadores Tabela de endereçamento Dispositivo Interface DLCI DCE/DTE Endereço IP Máscara de Sub- rede Gateway Padrão CAMPO_GRANDE Fa0/0 - 192.168.1.1 255.255.255.224 S0/0/0 DCE - - - S0/0/0.1 101 DCE 192.168.1.193 255.255.255.252 S0/1/0.2 102 DCE 192.168.1.197 255.255.255.252 S0/0/0.3 103 DCE 192.168.1.201 255.255.255.252 CORUMBA Fa0/0 - 192.168.1.33 255.255.255.224 S0/0/0 DTE 255.255.255.252 S0/0/0.1 201 DTE 192.168.1.194 255.255.255.252 TRES_LAGOAS Fa0/0 DTE 192.168.1.65 255.255.255.192 S0/0/0 DTE - - - S0/0/0.1 202 DTE 192.168.1.198 255.255.255.252 DOURADOS Fa0/0 - 192.168.1.129 255.255.255.192 S0/0/0 DTE - - - S0/0/0.1 203 DTE 192.168.1.202 255.255.255.252 PC - CG ETH0 - - 192.168.1.2 255.255.255.224 192.168.1.1 PC - CORUMBA ETH0 - - 192.168.1.34 255.255.255.224 192.168.1.33 PC – TRES_LAGOAS ETH0 - - 192.168.1.66 255.255.255.192 192.168.1.65 PC – DOURADOS ETH0 - - 192.168.1.130 255.255.255.192 192.168.1.129

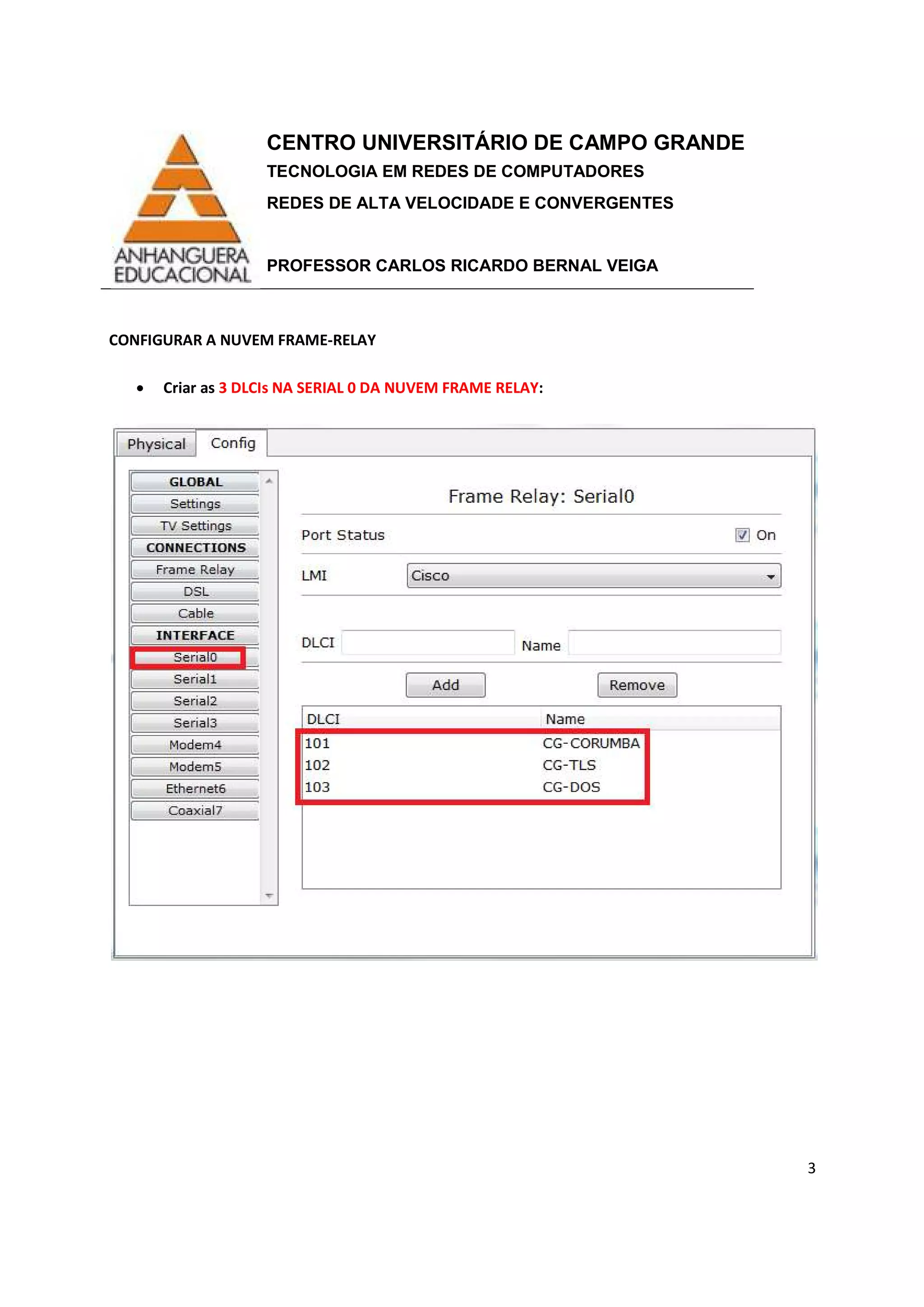

- 3. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 3 CONFIGURAR A NUVEM FRAME-RELAY • Criar as 3 DLCIs NA SERIAL 0 DA NUVEM FRAME RELAY:

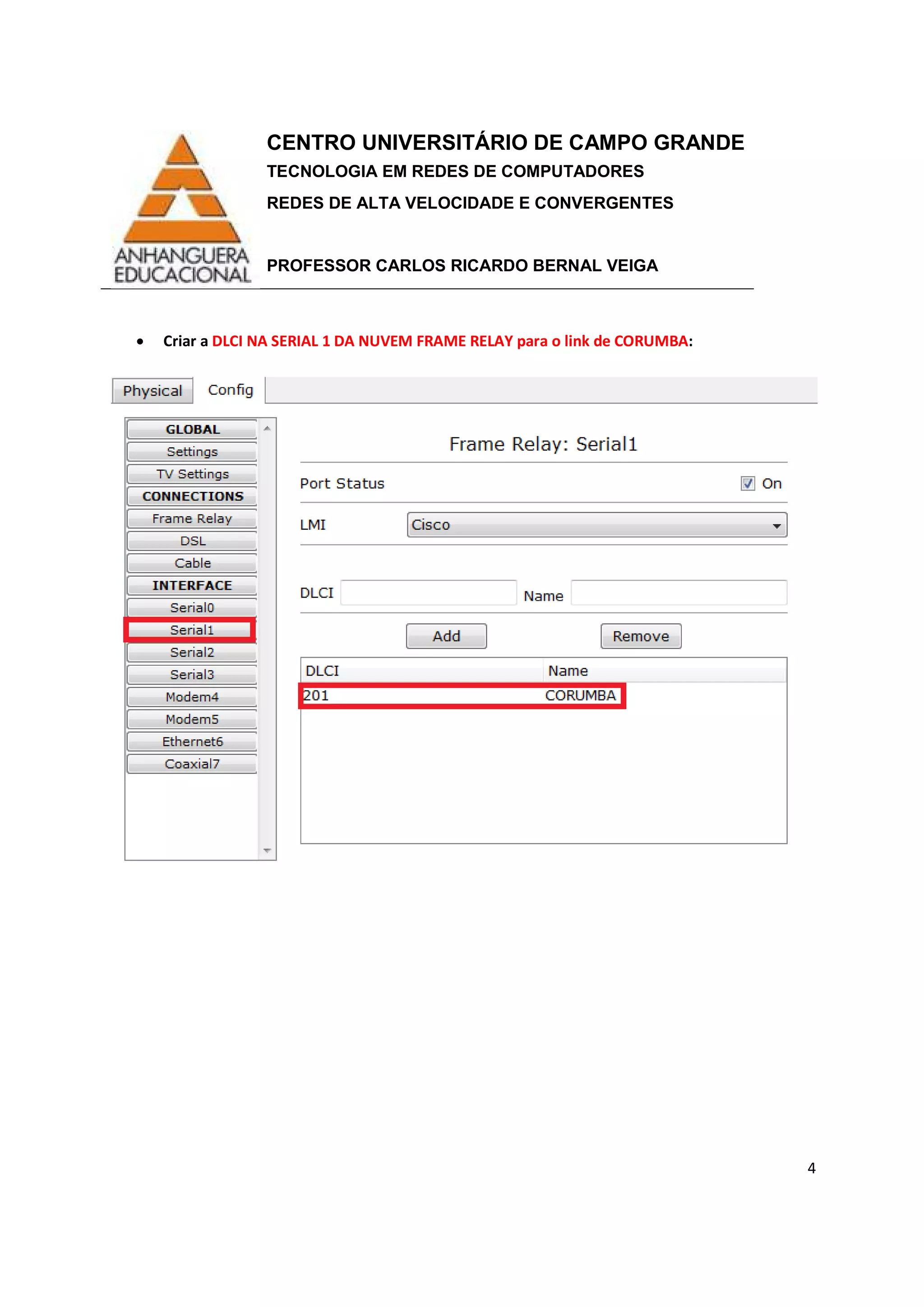

- 4. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 4 • Criar a DLCI NA SERIAL 1 DA NUVEM FRAME RELAY para o link de CORUMBA:

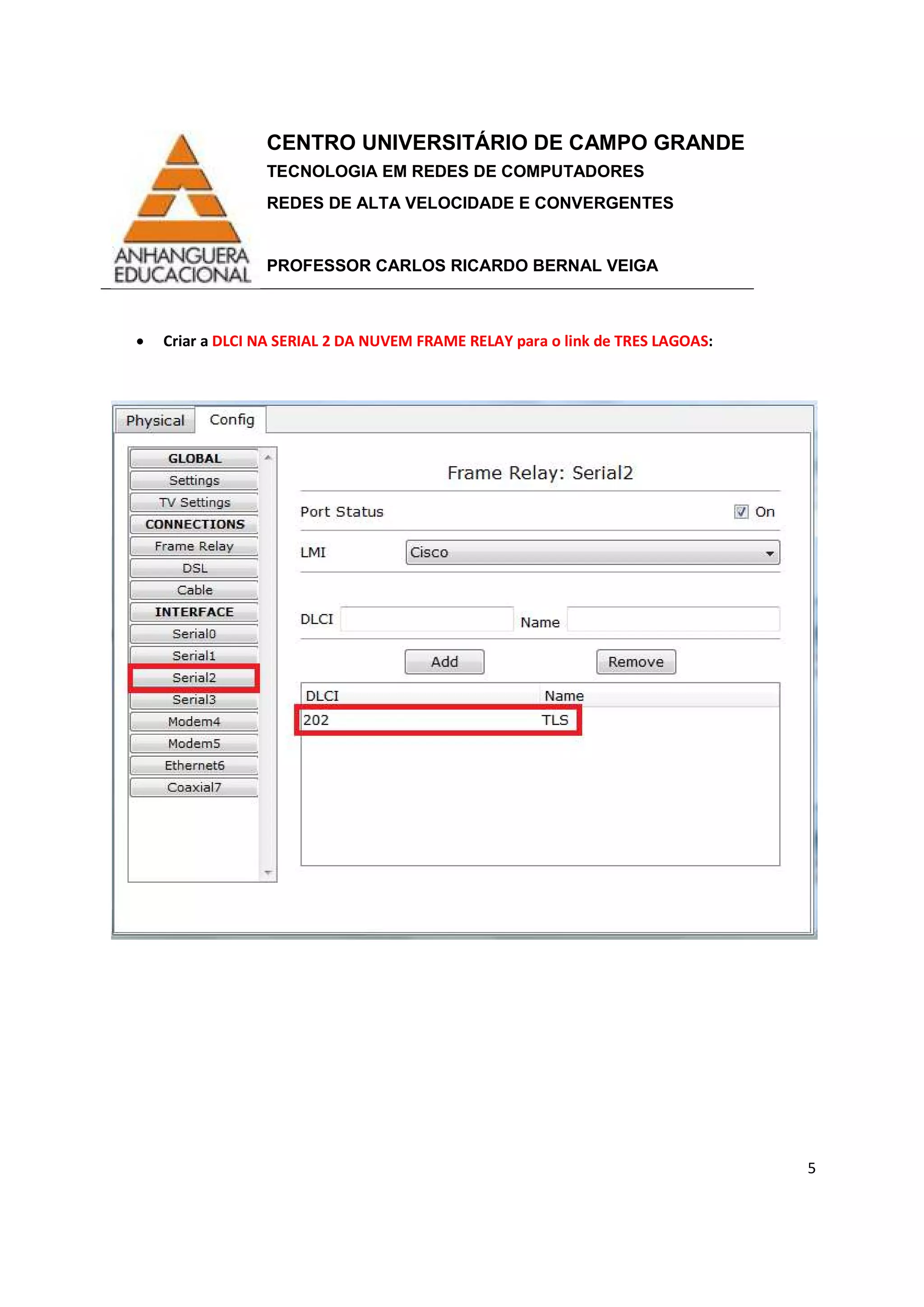

- 5. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 5 • Criar a DLCI NA SERIAL 2 DA NUVEM FRAME RELAY para o link de TRES LAGOAS:
- 6. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 6 • Criar a DLCI NA SERIAL 2 DA NUVEM FRAME RELAY para o link de DOURADOS:

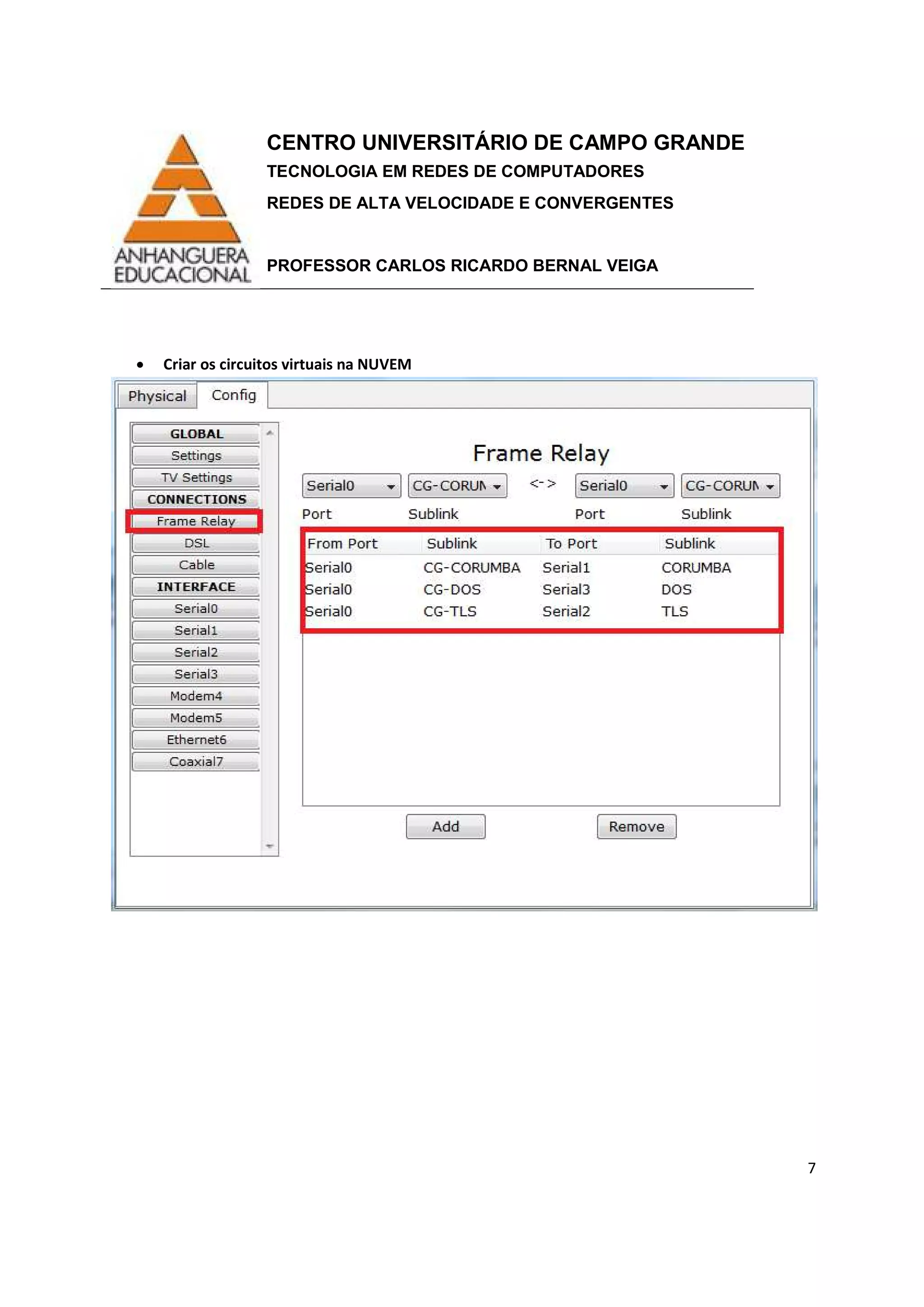

- 7. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 7 • Criar os circuitos virtuais na NUVEM

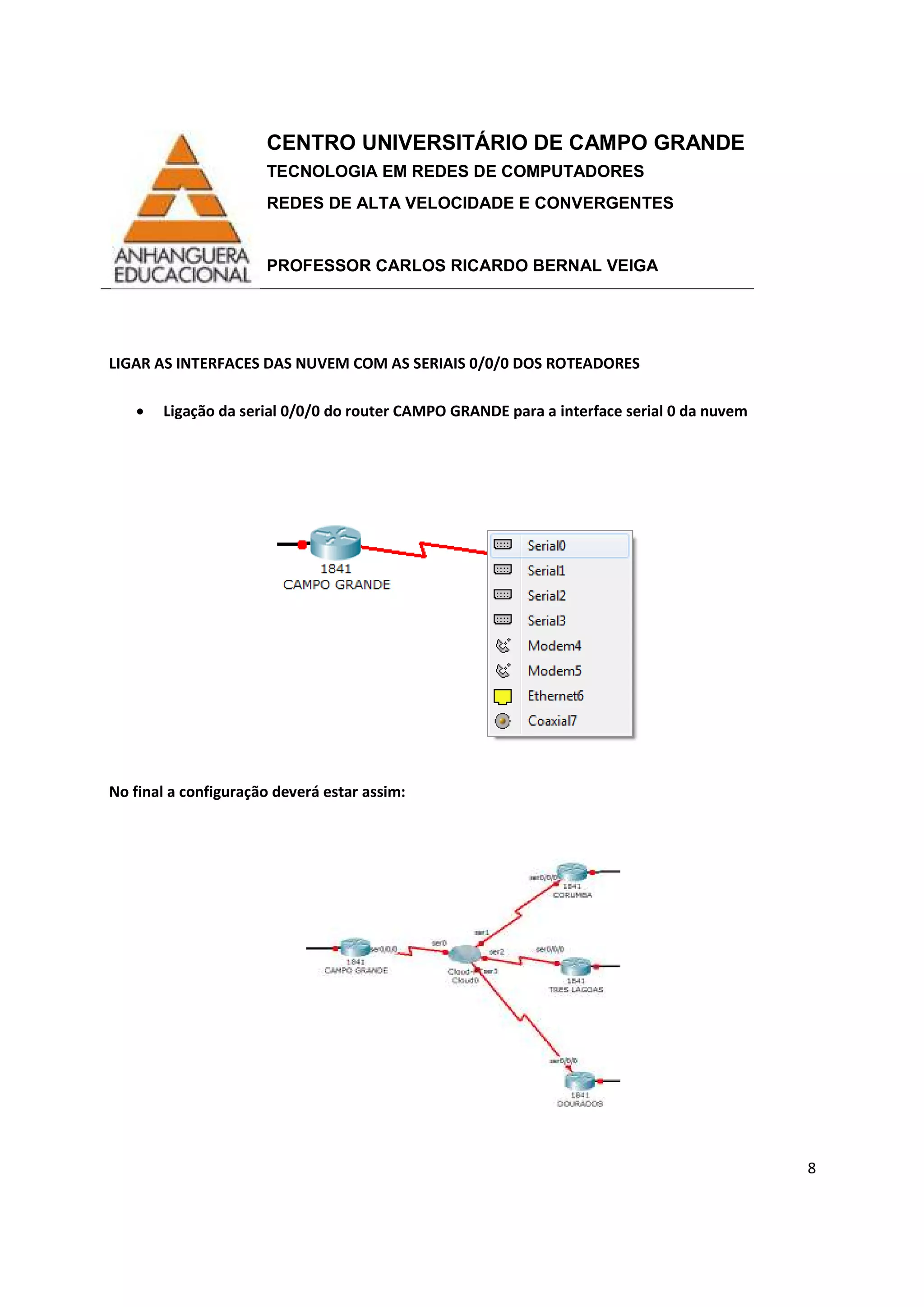

- 8. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 8 LIGAR AS INTERFACES DAS NUVEM COM AS SERIAIS 0/0/0 DOS ROTEADORES • Ligação da serial 0/0/0 do router CAMPO GRANDE para a interface serial 0 da nuvem No final a configuração deverá estar assim:

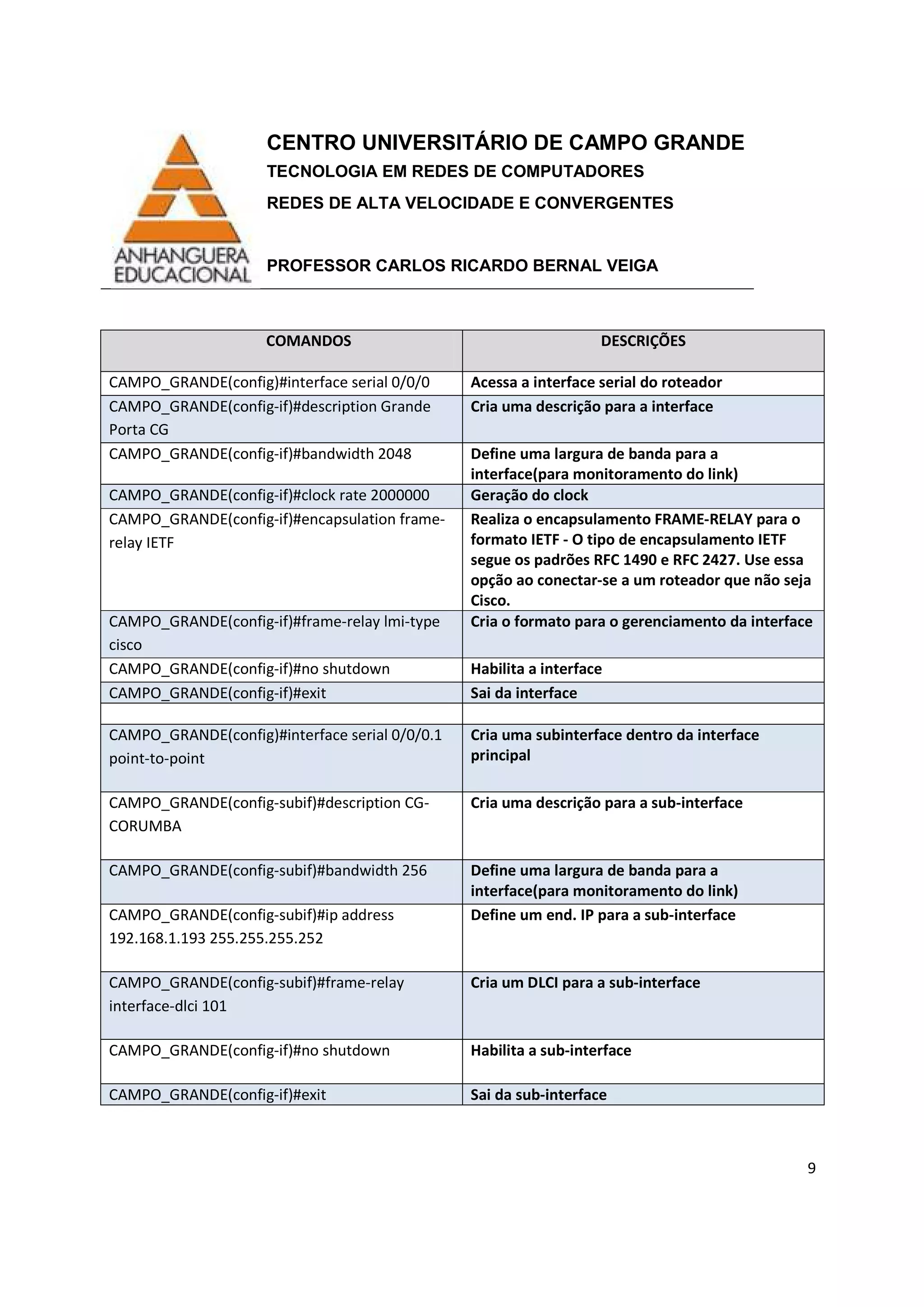

- 9. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 9 COMANDOS DESCRIÇÕES CAMPO_GRANDE(config)#interface serial 0/0/0 Acessa a interface serial do roteador CAMPO_GRANDE(config-if)#description Grande Porta CG Cria uma descrição para a interface CAMPO_GRANDE(config-if)#bandwidth 2048 Define uma largura de banda para a interface(para monitoramento do link) CAMPO_GRANDE(config-if)#clock rate 2000000 Geração do clock CAMPO_GRANDE(config-if)#encapsulation frame- relay IETF Realiza o encapsulamento FRAME-RELAY para o formato IETF - O tipo de encapsulamento IETF segue os padrões RFC 1490 e RFC 2427. Use essa opção ao conectar-se a um roteador que não seja Cisco. CAMPO_GRANDE(config-if)#frame-relay lmi-type cisco Cria o formato para o gerenciamento da interface CAMPO_GRANDE(config-if)#no shutdown Habilita a interface CAMPO_GRANDE(config-if)#exit Sai da interface CAMPO_GRANDE(config)#interface serial 0/0/0.1 point-to-point Cria uma subinterface dentro da interface principal CAMPO_GRANDE(config-subif)#description CG- CORUMBA Cria uma descrição para a sub-interface CAMPO_GRANDE(config-subif)#bandwidth 256 Define uma largura de banda para a interface(para monitoramento do link) CAMPO_GRANDE(config-subif)#ip address 192.168.1.193 255.255.255.252 Define um end. IP para a sub-interface CAMPO_GRANDE(config-subif)#frame-relay interface-dlci 101 Cria um DLCI para a sub-interface CAMPO_GRANDE(config-if)#no shutdown Habilita a sub-interface CAMPO_GRANDE(config-if)#exit Sai da sub-interface

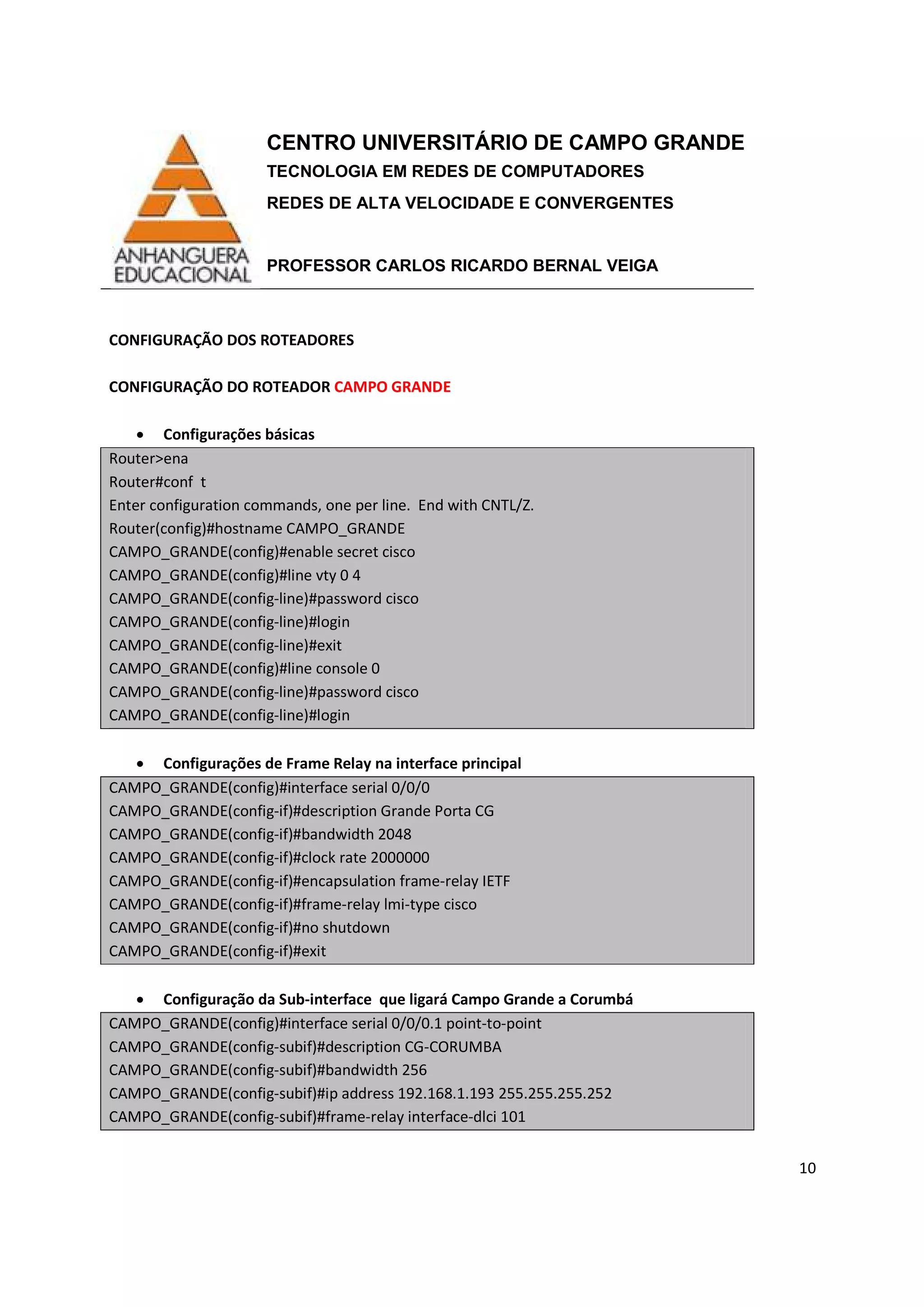

- 10. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 10 CONFIGURAÇÃO DOS ROTEADORES CONFIGURAÇÃO DO ROTEADOR CAMPO GRANDE • Configurações básicas Router>ena Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname CAMPO_GRANDE CAMPO_GRANDE(config)#enable secret cisco CAMPO_GRANDE(config)#line vty 0 4 CAMPO_GRANDE(config-line)#password cisco CAMPO_GRANDE(config-line)#login CAMPO_GRANDE(config-line)#exit CAMPO_GRANDE(config)#line console 0 CAMPO_GRANDE(config-line)#password cisco CAMPO_GRANDE(config-line)#login • Configurações de Frame Relay na interface principal CAMPO_GRANDE(config)#interface serial 0/0/0 CAMPO_GRANDE(config-if)#description Grande Porta CG CAMPO_GRANDE(config-if)#bandwidth 2048 CAMPO_GRANDE(config-if)#clock rate 2000000 CAMPO_GRANDE(config-if)#encapsulation frame-relay IETF CAMPO_GRANDE(config-if)#frame-relay lmi-type cisco CAMPO_GRANDE(config-if)#no shutdown CAMPO_GRANDE(config-if)#exit • Configuração da Sub-interface que ligará Campo Grande a Corumbá CAMPO_GRANDE(config)#interface serial 0/0/0.1 point-to-point CAMPO_GRANDE(config-subif)#description CG-CORUMBA CAMPO_GRANDE(config-subif)#bandwidth 256 CAMPO_GRANDE(config-subif)#ip address 192.168.1.193 255.255.255.252 CAMPO_GRANDE(config-subif)#frame-relay interface-dlci 101

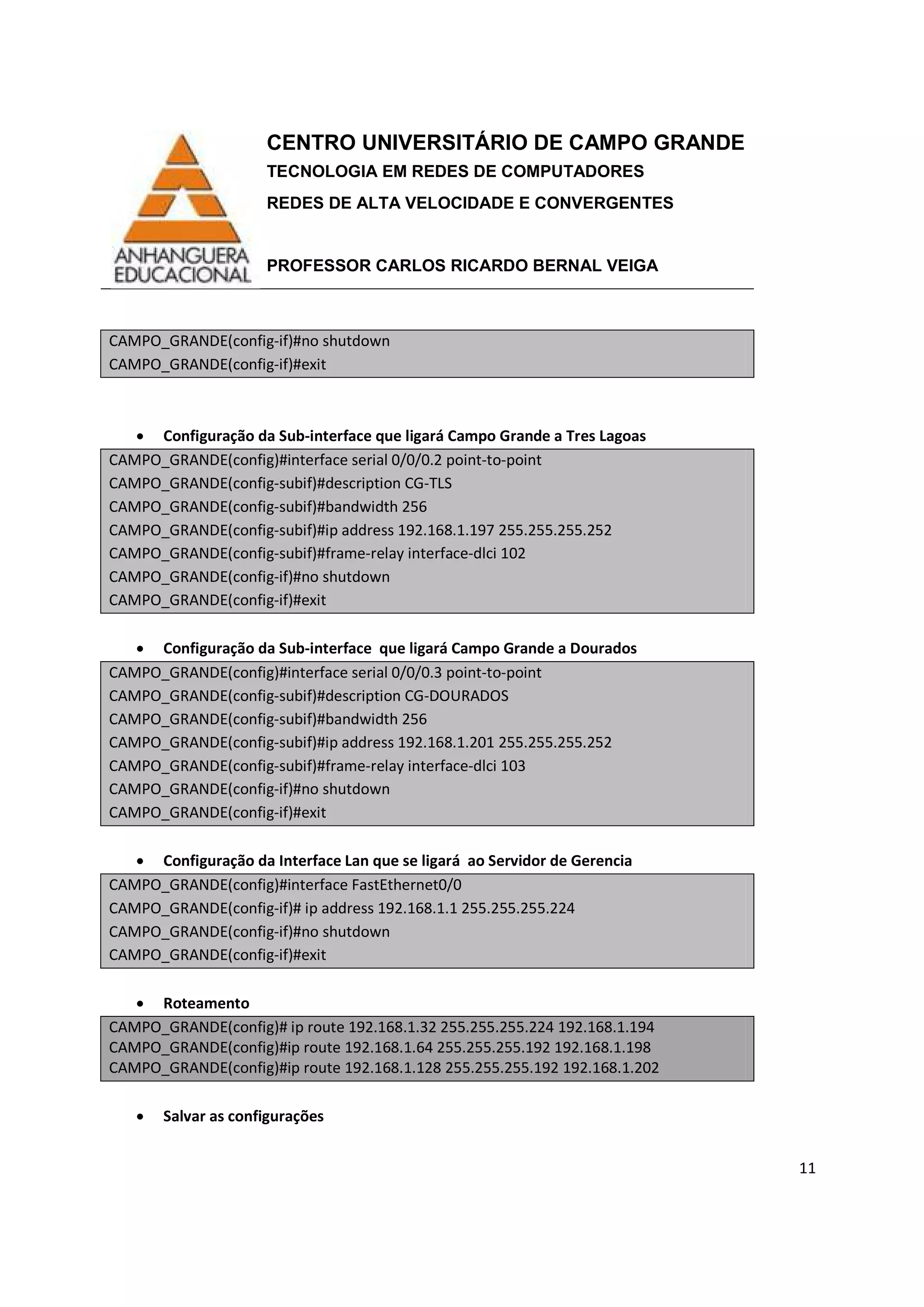

- 11. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 11 CAMPO_GRANDE(config-if)#no shutdown CAMPO_GRANDE(config-if)#exit • Configuração da Sub-interface que ligará Campo Grande a Tres Lagoas CAMPO_GRANDE(config)#interface serial 0/0/0.2 point-to-point CAMPO_GRANDE(config-subif)#description CG-TLS CAMPO_GRANDE(config-subif)#bandwidth 256 CAMPO_GRANDE(config-subif)#ip address 192.168.1.197 255.255.255.252 CAMPO_GRANDE(config-subif)#frame-relay interface-dlci 102 CAMPO_GRANDE(config-if)#no shutdown CAMPO_GRANDE(config-if)#exit • Configuração da Sub-interface que ligará Campo Grande a Dourados CAMPO_GRANDE(config)#interface serial 0/0/0.3 point-to-point CAMPO_GRANDE(config-subif)#description CG-DOURADOS CAMPO_GRANDE(config-subif)#bandwidth 256 CAMPO_GRANDE(config-subif)#ip address 192.168.1.201 255.255.255.252 CAMPO_GRANDE(config-subif)#frame-relay interface-dlci 103 CAMPO_GRANDE(config-if)#no shutdown CAMPO_GRANDE(config-if)#exit • Configuração da Interface Lan que se ligará ao Servidor de Gerencia CAMPO_GRANDE(config)#interface FastEthernet0/0 CAMPO_GRANDE(config-if)# ip address 192.168.1.1 255.255.255.224 CAMPO_GRANDE(config-if)#no shutdown CAMPO_GRANDE(config-if)#exit • Roteamento CAMPO_GRANDE(config)# ip route 192.168.1.32 255.255.255.224 192.168.1.194 CAMPO_GRANDE(config)#ip route 192.168.1.64 255.255.255.192 192.168.1.198 CAMPO_GRANDE(config)#ip route 192.168.1.128 255.255.255.192 192.168.1.202 • Salvar as configurações
- 12. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 12 CAMPO_GRANDE(config)# exit CAMPO_GRANDE#copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK] CONFIGURAÇÃO DOS ROTEADORES NAS BORDAS • CONFIGURAÇÃO DO ROTEADOR CORUMBA Router>ena Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname CORUMBA CORUMBA (config)#enable secret cisco CORUMBA (config)#line vty 0 4 CORUMBA (config-line)#password cisco CORUMBA (config-line)#login CORUMBA (config-line)#exit CORUMBA (config)#line console 0 CORUMBA (config-line)#password cisco CORUMBA (config-line)#login • Configurações de Frame Relay na interface principal CORUMBA (config)#interface serial 0/0/0 CORUMBA (config-if)#no ip address CORUMBA (config-if)#description SERIAL CORUMBA CORUMBA (config-if)#encapsulation frame-relay IETF CORUMBA (config-if)#frame-relay lmi-type cisco CORUMBA (config-if)#no shutdown CORUMBA (config-if)#exit • Configuração da Sub-interface que ligará Corumbá a Campo Grande CORUMBA (config)#interface serial 0/0/0.1 point-to-point
- 13. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 13 CORUMBA (config-subif)#description CORUMBA-CG CORUMBA (config-subif)#ip address 192.168.1.194 255.255.255.252 CORUMBA (config-subif)#frame-relay interface-dlci 201 CORUMBA (config-if)#no shutdown CORUMBA (config-if)#exit • Configuração da Interface Lan que se ligará à rede CORUMBA (config)#interface FastEthernet0/0 CORUMBA (config-if)# ip address 192.168.1.33 255.255.255.224 CORUMBA (config-if)#no shutdown • Roteamento CORUMBA (config)# ip classless CORUMBA (config)# ip route 0.0.0.0 0.0.0.0 192.168.1.193 • Salvar as configurações CORUMBA (config)#exit CORUMBA #copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK] CONFIGURAÇÃO DO ROTEADOR TRES LAGOAS Router>ena Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname TRES_LAGOAS TRES_LAGOAS(config)#enable secret cisco TRES_LAGOAS(config)#line vty 0 4 TRES_LAGOAS(config-line)#password cisco TRES_LAGOAS(config-line)#login TRES_LAGOAS(config-line)#exit TRES_LAGOAS(config)#line console 0

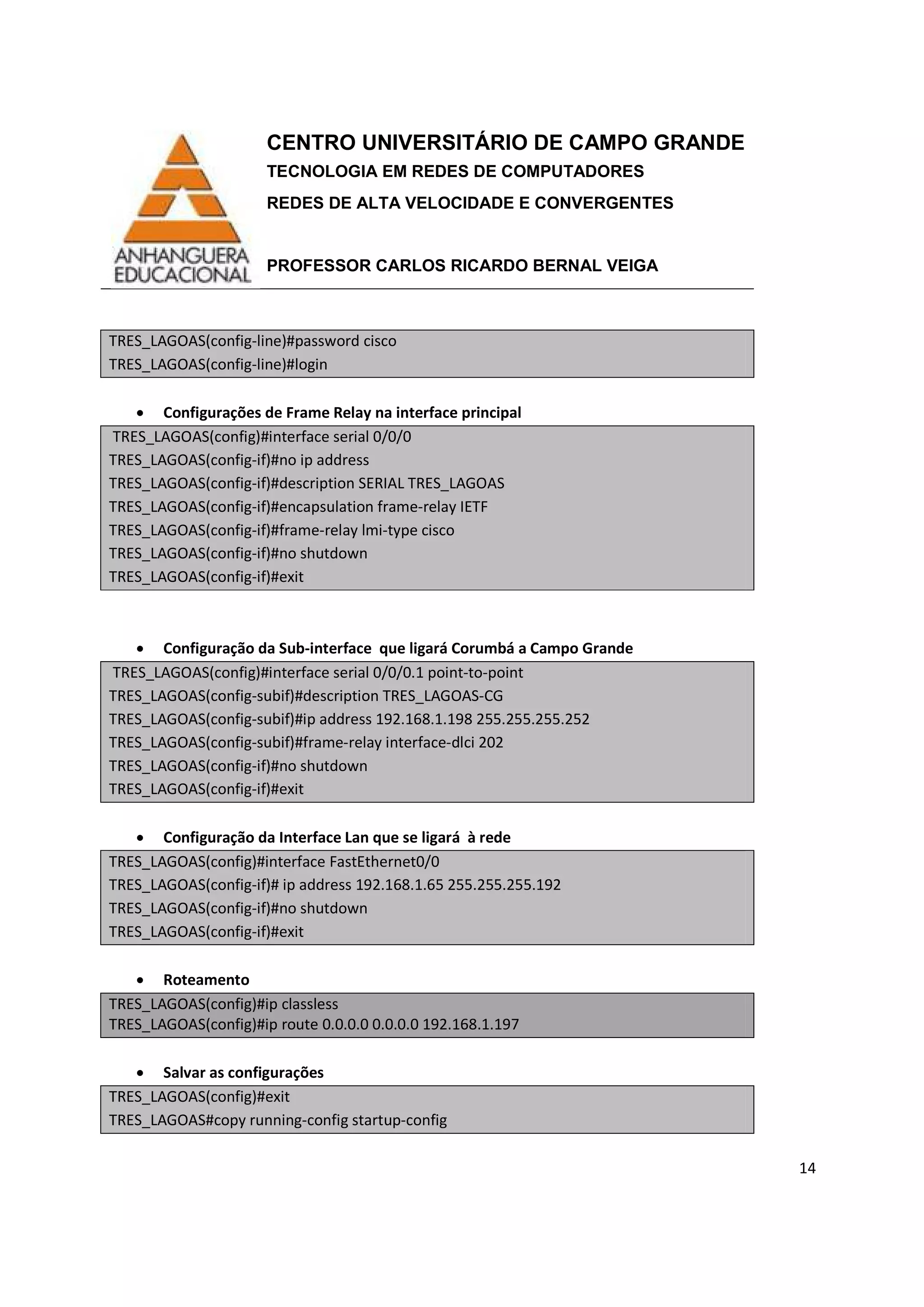

- 14. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 14 TRES_LAGOAS(config-line)#password cisco TRES_LAGOAS(config-line)#login • Configurações de Frame Relay na interface principal TRES_LAGOAS(config)#interface serial 0/0/0 TRES_LAGOAS(config-if)#no ip address TRES_LAGOAS(config-if)#description SERIAL TRES_LAGOAS TRES_LAGOAS(config-if)#encapsulation frame-relay IETF TRES_LAGOAS(config-if)#frame-relay lmi-type cisco TRES_LAGOAS(config-if)#no shutdown TRES_LAGOAS(config-if)#exit • Configuração da Sub-interface que ligará Corumbá a Campo Grande TRES_LAGOAS(config)#interface serial 0/0/0.1 point-to-point TRES_LAGOAS(config-subif)#description TRES_LAGOAS-CG TRES_LAGOAS(config-subif)#ip address 192.168.1.198 255.255.255.252 TRES_LAGOAS(config-subif)#frame-relay interface-dlci 202 TRES_LAGOAS(config-if)#no shutdown TRES_LAGOAS(config-if)#exit • Configuração da Interface Lan que se ligará à rede TRES_LAGOAS(config)#interface FastEthernet0/0 TRES_LAGOAS(config-if)# ip address 192.168.1.65 255.255.255.192 TRES_LAGOAS(config-if)#no shutdown TRES_LAGOAS(config-if)#exit • Roteamento TRES_LAGOAS(config)#ip classless TRES_LAGOAS(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.197 • Salvar as configurações TRES_LAGOAS(config)#exit TRES_LAGOAS#copy running-config startup-config
- 15. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 15 Destination filename [startup-config]? Building configuration... [OK] CONFIGURAÇÃO DO ROTEADOR DOURADOS Router>ena Router#conf t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#hostname DOURADOS DOURADOS(config)#enable secret cisco DOURADOS(config)#line vty 0 4 DOURADOS(config-line)#password cisco DOURADOS(config-line)#login DOURADOS(config-line)#exit DOURADOS(config)#line console 0 DOURADOS(config-line)#password cisco DOURADOS(config-line)#login • Configurações de Frame Relay na interface principal DOURADOS(config)#interface serial 0/0 DOURADOS(config-if)#no ip address DOURADOS(config-if)#description SERIAL DOURADOS DOURADOS(config-if)#encapsulation frame-relay IETF DOURADOS(config-if)#frame-relay lmi-type cisco DOURADOS(config-if)#no shutdown DOURADOS(config-if)#exit • Configuração da Sub-interface que ligará Dourados a Campo Grande DOURADOS(config)#interface serial 0/0/0.1 point-to-point DOURADOS(config-subif)#description DOURADOS-CG DOURADOS(config-subif)#ip address 192.168.1.202 255.255.255.252 DOURADOS(config-subif)#frame-relay interface-dlci 203
- 16. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 16 DOURADOS(config-if)#no shutdown DOURADOS(config-if)#exit • Configuração da Interface Lan que se ligará à rede DOURADOS(config)#interface FastEthernet0/0 DOURADOS(config-if)# ip address 192.168.1.129 255.255.255.192 DOURADOS(config-if)#no shutdown DOURADOS(config-if)#exit • Roteamento DOURADOS(config)#ip classless DOURADOS(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.201 • Salvar as configurações DOURADOS(config)#exit DOURADOS#copy running-config startup-config Destination filename [startup-config]? Building configuration... [OK] TOPOLOGIA CONSTRUÍDA
- 17. CENTRO UNIVERSITÁRIO DECAMPO GRANDE TECNOLOGIA EM REDES DE COMPUTADORES REDES DE ALTA VELOCIDADE E CONVERGENTES PROFESSOR CARLOS RICARDO BERNAL VEIGA 17
