Este documento fornece instruções para configurar uma rede simples no Packet Tracer com um PC e um laptop conectados por um cabo crossover. Ele explica como arrastar os dispositivos, conectá-los, configurar seus endereços IP e verificar a conectividade usando os comandos ipconfig e ping.

1. Aula 1 Rede com Packet Tracer

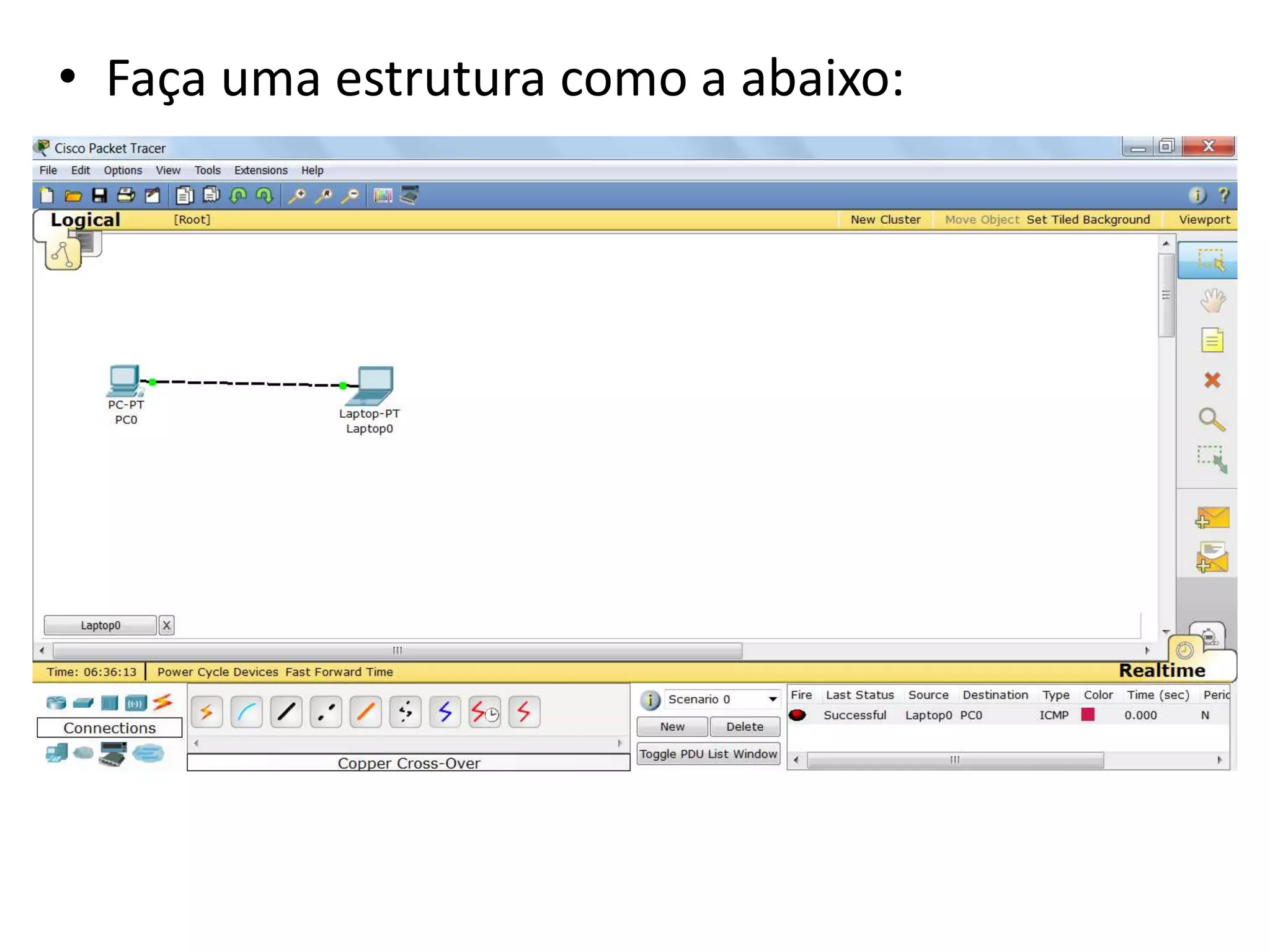

2. • Faça uma estrutura como a abaixo:

3. • Para isso:
• Clique no grupo de componentes à esquerda e selecione o equipamento à
direita, como na seta em seguida com o mouse pressionado arraste para área
de trabalho do Packet Tracer.

4. • Arraste um laptop também, como na imagem abaixo:

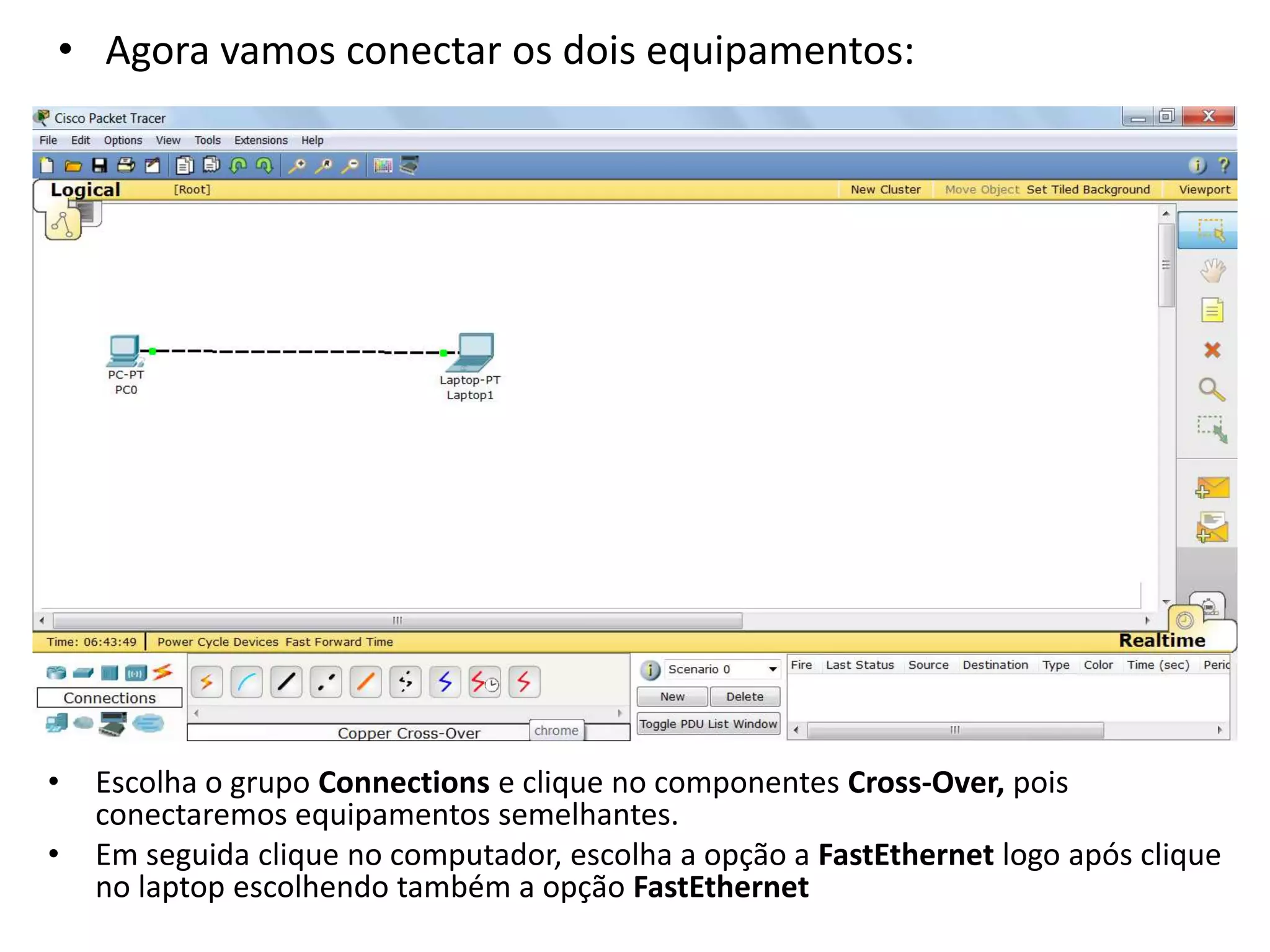

5. • Agora vamos conectar os dois equipamentos:
• Escolha o grupo Connections e clique no componentes Cross-Over, pois
conectaremos equipamentos semelhantes.
• Em seguida clique no computador, escolha a opção a FastEthernet logo após clique
no laptop escolhendo também a opção FastEthernet

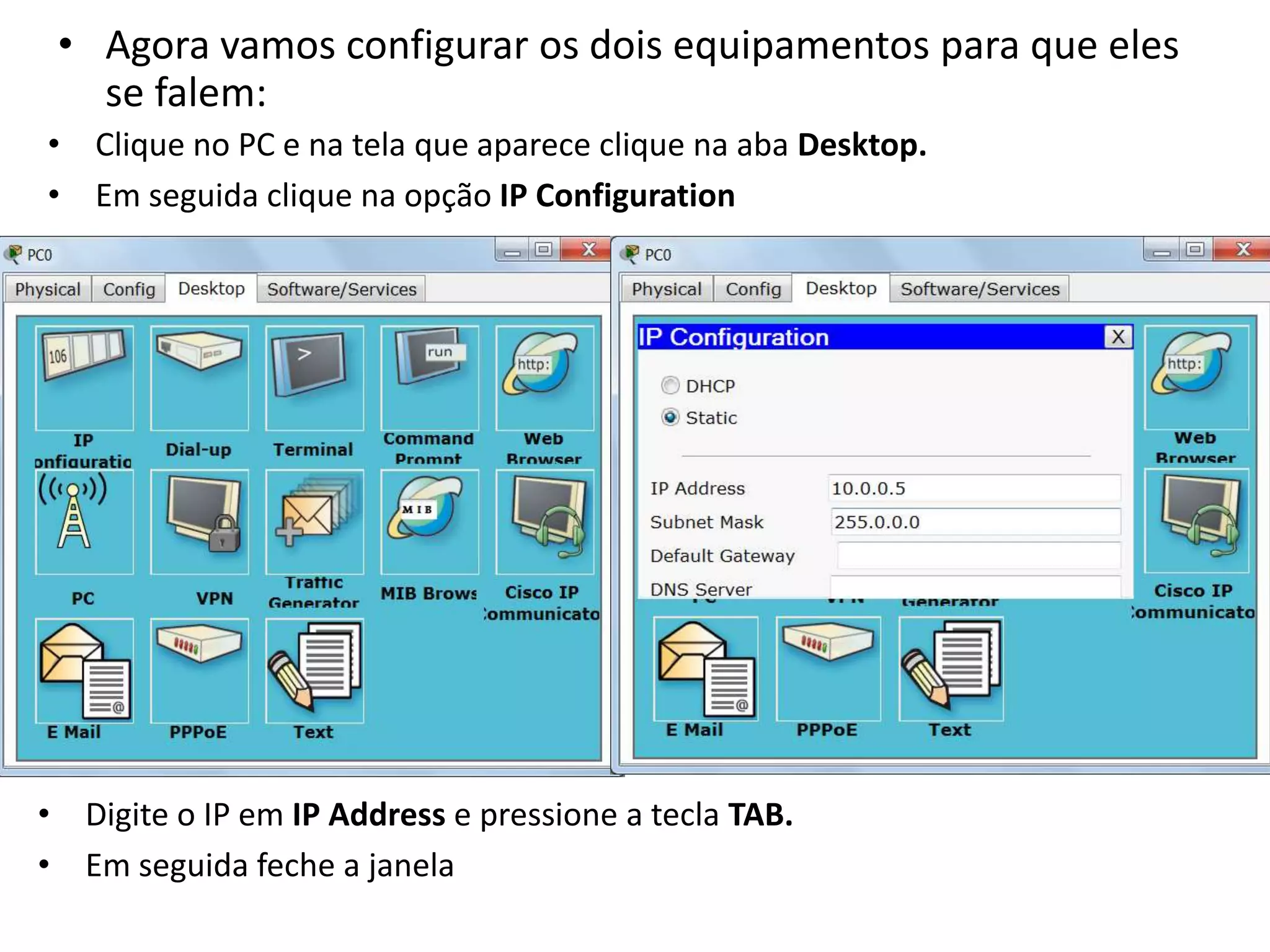

6. • Agora vamos configurar os dois equipamentos para que eles
se falem:
• Clique no PC e na tela que aparece clique na aba Desktop.
• Em seguida clique na opção IP Configuration
• Digite o IP em IP Address e pressione a tecla TAB.
• Em seguida feche a janela

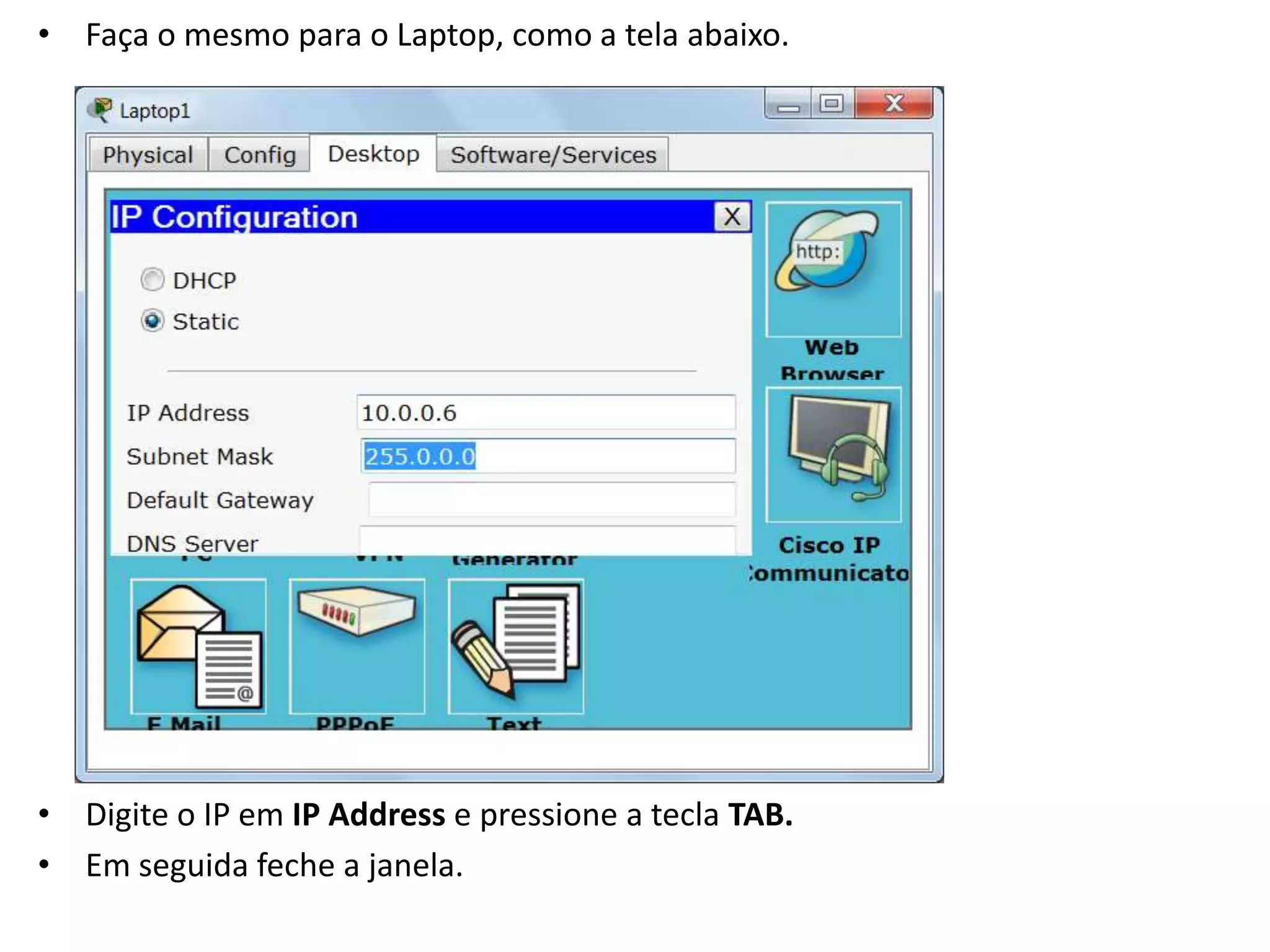

7. • Faça o mesmo para o Laptop, como a tela abaixo.
• Digite o IP em IP Address e pressione a tecla TAB.
• Em seguida feche a janela.

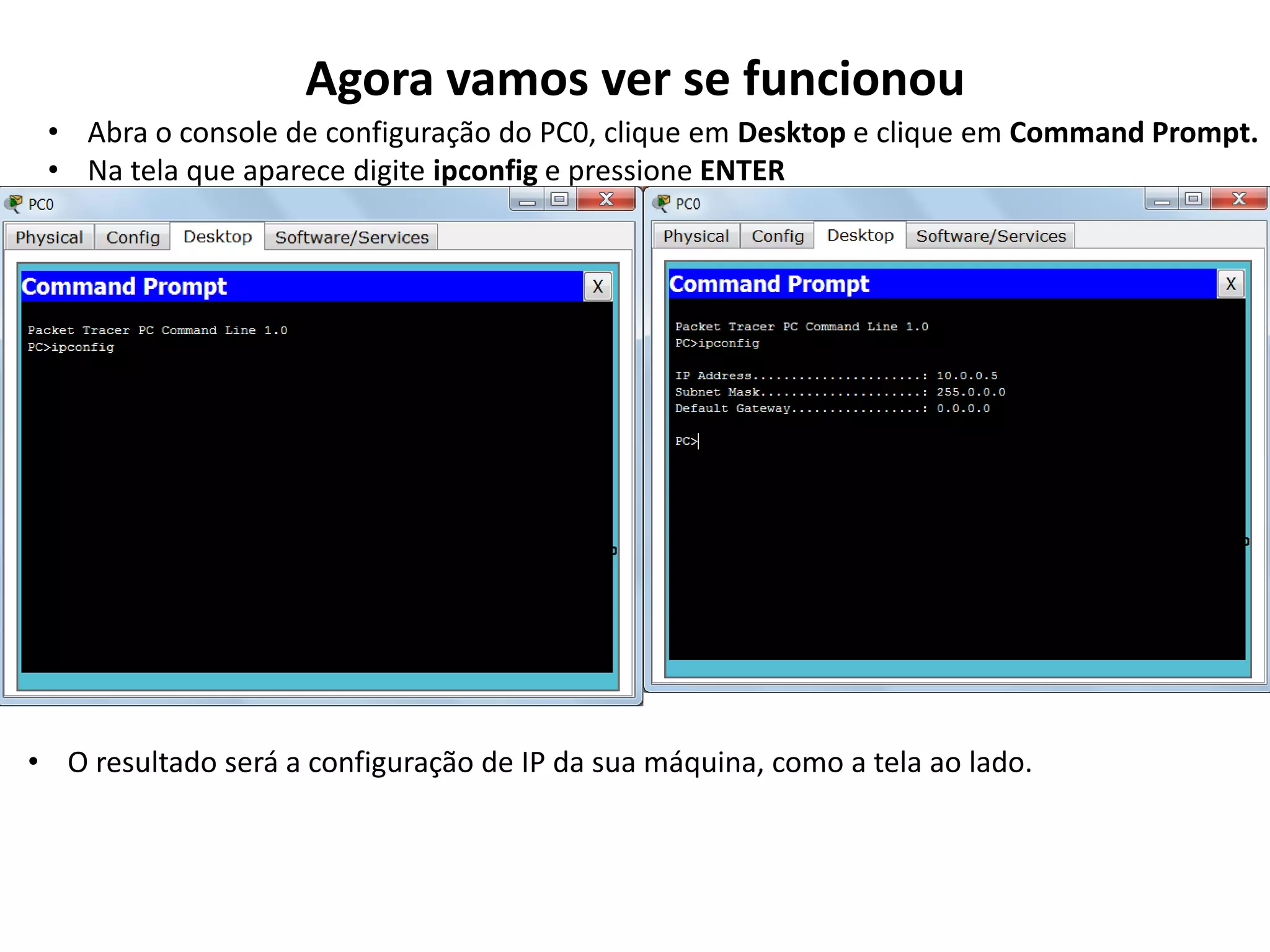

8. Agora vamos ver se funcionou
• Abra o console de configuração do PC0, clique em Desktop e clique em Command Prompt.
• Na tela que aparece digite ipconfig e pressione ENTER
• O resultado será a configuração de IP da sua máquina, como a tela ao lado.

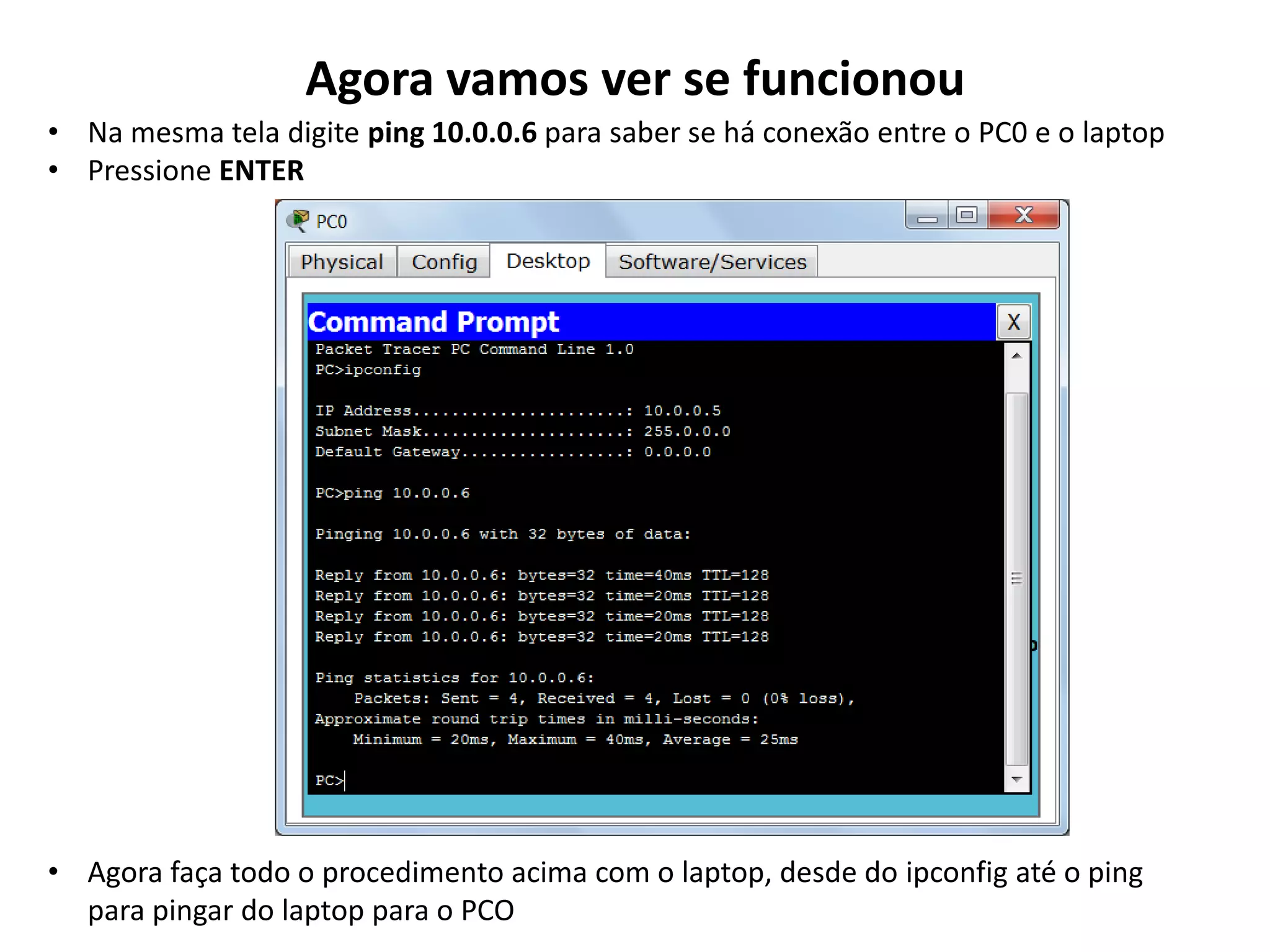

9. Agora vamos ver se funcionou
• Na mesma tela digite ping 10.0.0.6 para saber se há conexão entre o PC0 e o laptop
• Pressione ENTER
• Agora faça todo o procedimento acima com o laptop, desde do ipconfig até o ping
para pingar do laptop para o PCO
