O documento aborda a tecnologia dos materiais não-metálicos, com foco nos polímeros, que incluem termoplásticos, elastômeros e termofixos. Discute as características, aplicações e processos de fabricação desses materiais, como moldagem por injeção, extrusão e vulcanização. O uso de borrachas naturais e sintéticas, resinas epóxi e poliuretanos é destacado em diversas aplicações industriais e comerciais.

1. TECNOLOGIA DOS MATERIAIS
NÃO-METÁLICOS
Centro Federal de Educação Tecnológica de Minas Gerais
Professor: Weslei Sousa
Materiais Poliméricos

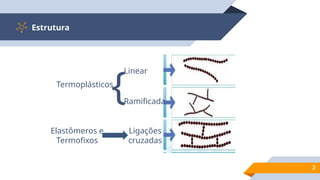

2. Estrutura
2
{
Termoplásticos
Linear
Ramificada
Elastômeros e
Termofixos
Ligações
cruzadas

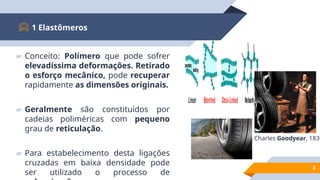

3. ▰ Conceito: Polímero que pode sofrer
elevadíssima deformações. Retirado
o esforço mecânico, pode recuperar
rapidamente as dimensões originais.
▰ Geralmente são constituídos por
cadeias poliméricas com pequeno
grau de reticulação.
▰ Para estabelecimento desta ligações
cruzadas em baixa densidade pode
ser utilizado o processo de
1 Elastômeros
3
Branched Cross-Linked Network
Linear
secondary
bonding
Charles Goodyear, 1839

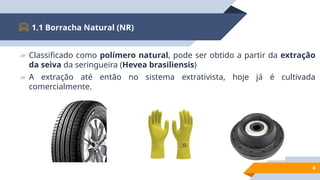

4. ▰ Classificado como polímero natural, pode ser obtido a partir da extração
da seiva da seringueira (Hevea brasiliensis)
▰ A extração até então no sistema extrativista, hoje já é cultivada
comercialmente.
1.1 Borracha Natural (NR)
4

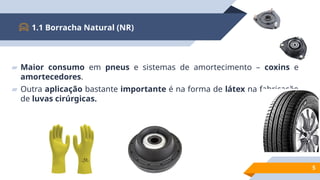

5. ▰ Maior consumo em pneus e sistemas de amortecimento – coxins e
amortecedores.
▰ Outra aplicação bastante importante é na forma de látex na fabricação
de luvas cirúrgicas.
1.1 Borracha Natural (NR)
5

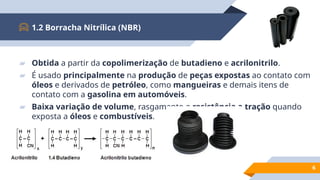

6. ▰ Obtida a partir da copolimerização de butadieno e acrilonitrilo.
▰ É usado principalmente na produção de peças expostas ao contato com
óleos e derivados de petróleo, como mangueiras e demais itens de
contato com a gasolina em automóveis.
▰ Baixa variação de volume, rasgamento e resistência a tração quando
exposta a óleos e combustíveis.
1.2 Borracha Nitrílica (NBR)
6

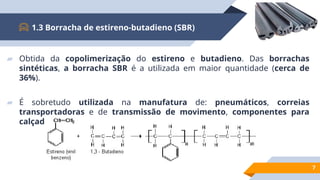

7. ▰ Obtida da copolimerização do estireno e butadieno. Das borrachas
sintéticas, a borracha SBR é a utilizada em maior quantidade (cerca de
36%).
▰ É sobretudo utilizada na manufatura de: pneumáticos, correias
transportadoras e de transmissão de movimento, componentes para
calçado (solas), etc.
1.3 Borracha de estireno-butadieno (SBR)
7

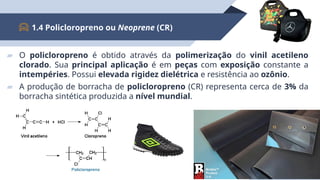

8. ▰ O policloropreno é obtido através da polimerização do vinil acetileno
clorado. Sua principal aplicação é em peças com exposição constante a
intempéries. Possui elevada rigidez dielétrica e resistência ao ozônio.
▰ A produção de borracha de policloropreno (CR) representa cerca de 3% da
borracha sintética produzida a nível mundial.
1.4 Policloropreno ou Neoprene (CR)
8

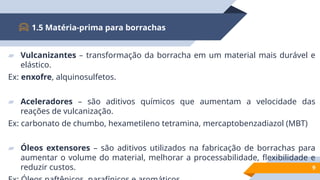

9. ▰ Vulcanizantes – transformação da borracha em um material mais durável e
elástico.
Ex: enxofre, alquinosulfetos.
▰ Aceleradores – são aditivos químicos que aumentam a velocidade das
reações de vulcanização.
Ex: carbonato de chumbo, hexametileno tetramina, mercaptobenzadiazol (MBT)
▰ Óleos extensores – são aditivos utilizados na fabricação de borrachas para
aumentar o volume do material, melhorar a processabilidade, flexibilidade e
reduzir custos.
1.5 Matéria-prima para borrachas
9

10. 10

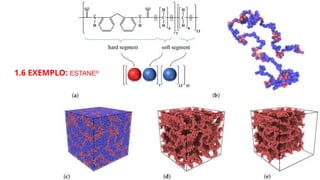

1.6 EXEMPLO: ESTANE®

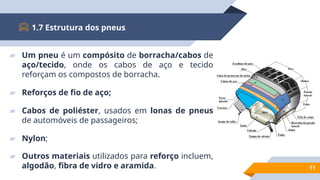

11. ▰ Um pneu é um compósito de borracha/cabos de
aço/tecido, onde os cabos de aço e tecido
reforçam os compostos de borracha.
▰ Reforços de fio de aço;
▰ Cabos de poliéster, usados em lonas de pneus
de automóveis de passageiros;
▰ Nylon;
▰ Outros materiais utilizados para reforço incluem,
algodão, fibra de vidro e aramida.
1.7 Estrutura dos pneus
11

12. 12

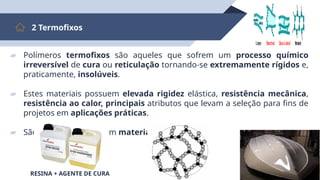

2 Termofixos
▰ Polímeros termofixos são aqueles que sofrem um processo químico
irreversível de cura ou reticulação tornando-se extremamente rígidos e,
praticamente, insolúveis.
▰ Estes materiais possuem elevada rigidez elástica, resistência mecânica,
resistência ao calor, principais atributos que levam a seleção para fins de
projetos em aplicações práticas.
▰ São muito utilizados em materiais compósitos.
Branched Cross-Linked Network
Linear
secondary
bonding
RESINA + AGENTE DE CURA

13. 13

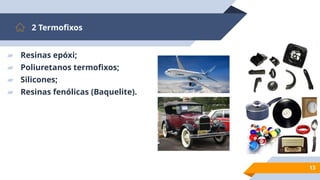

2 Termofixos
▰ Resinas epóxi;
▰ Poliuretanos termofixos;
▰ Silicones;
▰ Resinas fenólicas (Baquelite).

14. 14

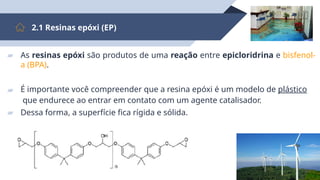

2.1 Resinas epóxi (EP)
▰ As resinas epóxi são produtos de uma reação entre epicloridrina e bisfenol-
a (BPA).
▰ É importante você compreender que a resina epóxi é um modelo de plástico
que endurece ao entrar em contato com um agente catalisador.
▰ Dessa forma, a superfície fica rígida e sólida.

15. 15
2.1 Resinas epóxi (EP)
▰ As resinas epóxis tem uma infinidade de aplicações, entre elas:
Placas de circuito impresso, encapsulamentos de componentes eletrônicos,
Pisos industriais e decorativos, tintas anticorrosivas, pintura em pó,
Adesivos estruturais, geradores eólicos, transformadores a seco, isoladores,
artigos esportivos, etc.

16. 16

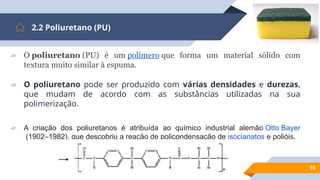

2.2 Poliuretano (PU)
▰ O poliuretano (PU) é um polímero que forma um material sólido com
textura muito similar à espuma.
▰ O poliuretano pode ser produzido com várias densidades e durezas,
que mudam de acordo com as substâncias utilizadas na sua
polimerização.
▰ A criação dos poliuretanos é atribuída ao químico industrial alemão Otto Bayer
(1902–1982), que descobriu a reação de policondensação de isocianatos e polióis.

17. 17

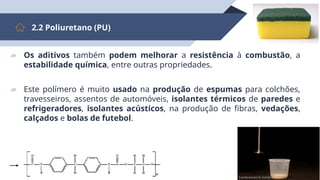

2.2 Poliuretano (PU)
▰ Os aditivos também podem melhorar a resistência à combustão, a
estabilidade química, entre outras propriedades.
▰ Este polímero é muito usado na produção de espumas para colchões,
travesseiros, assentos de automóveis, isolantes térmicos de paredes e
refrigeradores, isolantes acústicos, na produção de fibras, vedações,
calçados e bolas de futebol.

18. 18

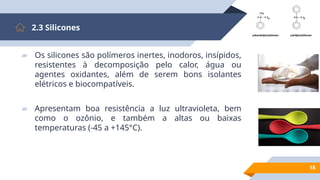

2.3 Silicones
▰ Os silicones são polímeros inertes, inodoros, insípidos,
resistentes à decomposição pelo calor, água ou
agentes oxidantes, além de serem bons isolantes
elétricos e biocompatíveis.
▰ Apresentam boa resistência a luz ultravioleta, bem
como o ozônio, e também a altas ou baixas
temperaturas (-45 a +145°C).

19. 19

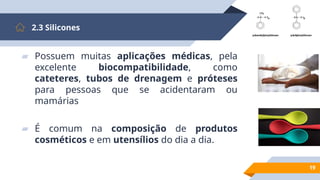

2.3 Silicones
▰ Possuem muitas aplicações médicas, pela
excelente biocompatibilidade, como
cateteres, tubos de drenagem e próteses
para pessoas que se acidentaram ou
mamárias
▰ É comum na composição de produtos
cosméticos e em utensílios do dia a dia.

20. 20
2.4 Resinas fenólicas (Baquelite)
▰ As resinas fenólicas foram primeiramente
utilizadas na fabricação de peças
isolantes elétricas e resistentes ao calor.
▰ Outras aplicações incluem a produção de
placas de circuito impresso com lâminas
de papel e tecido impregnados, moldagem
de fundição, lixas, abrasivos e rebolos.

21. 21

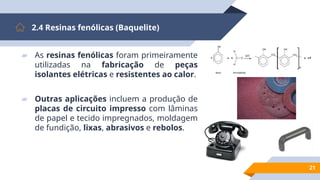

2.4 Resinas fenólicas (Baquelite)
▰ As resinas fenólicas foram primeiramente
utilizadas na fabricação de peças
isolantes elétricas e resistentes ao calor.
▰ Outras aplicações incluem a produção de
placas de circuito impresso com lâminas
de papel e tecido impregnados, moldagem
de fundição, lixas, abrasivos e rebolos.

22. 22

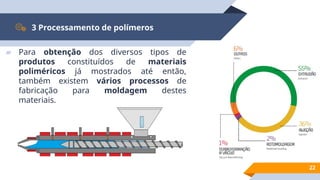

3 Processamento de polímeros
▰ Para obtenção dos diversos tipos de
produtos constituídos de materiais
poliméricos já mostrados até então,
também existem vários processos de
fabricação para moldagem destes
materiais.

23. 23

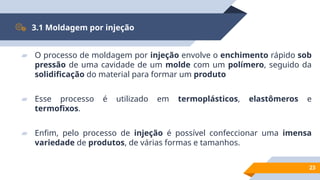

3.1 Moldagem por injeção
▰ O processo de moldagem por injeção envolve o enchimento rápido sob
pressão de uma cavidade de um molde com um polímero, seguido da
solidificação do material para formar um produto
▰ Esse processo é utilizado em termoplásticos, elastômeros e
termofixos.
▰ Enfim, pelo processo de injeção é possível confeccionar uma imensa
variedade de produtos, de várias formas e tamanhos.

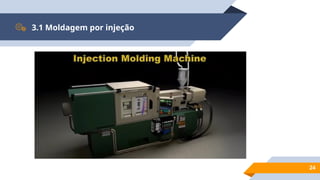

24. 24
3.1 Moldagem por injeção

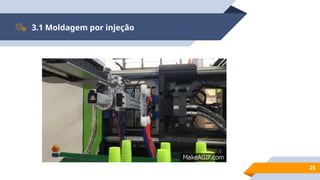

25. 25
3.1 Moldagem por injeção

26. 26

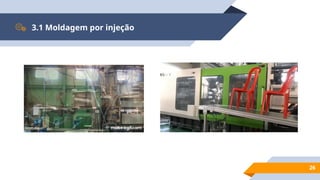

3.1 Moldagem por injeção

27. 27

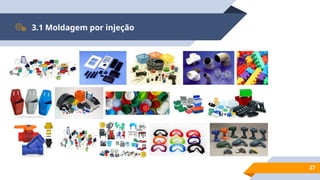

3.1 Moldagem por injeção

28. 28
3.2 Extrusão
▰ É o mais importante processo de transformação de plásticos.
▰ O processo de extrusão de plásticos consiste basicamente em forçar a
passagem (controlada) do material granulado por dentro de um
cilindro aquecido, por meio de uma ou duas roscas “sem fim”, que
transportam, misturam, compactam e permitem a retirada de gases
liberados no processo.

29. 29

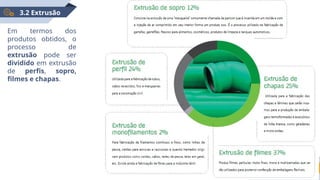

Em termos dos
produtos obtidos, o
processo de
extrusão pode ser
dividido em extrusão
de perfis, sopro,
filmes e chapas.
3.2 Extrusão

30. 30

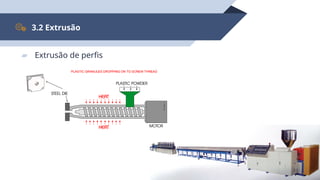

3.2 Extrusão
▰ Extrusão de perfis

31. 31

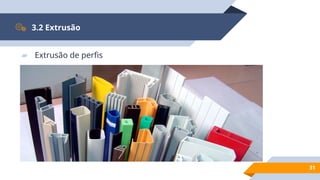

3.2 Extrusão
▰ Extrusão de perfis

32. 32

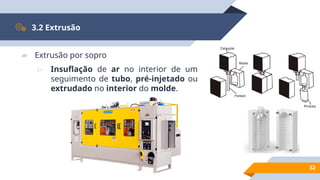

3.2 Extrusão
▰ Extrusão por sopro
▻ Insuflação de ar no interior de um
seguimento de tubo, pré-injetado ou
extrudado no interior do molde.

33. 33

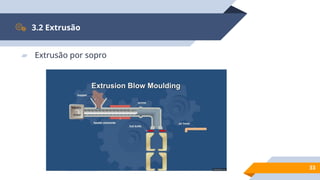

3.2 Extrusão
▰ Extrusão por sopro

34. 34

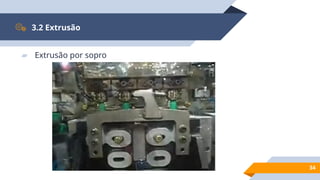

3.2 Extrusão
▰ Extrusão por sopro

35. 35

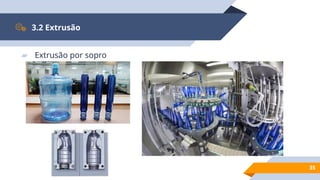

3.2 Extrusão
▰ Extrusão por sopro

36. 36

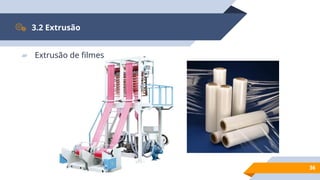

3.2 Extrusão
▰ Extrusão de filmes

37. 37

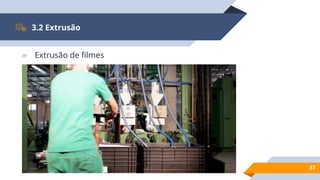

3.2 Extrusão
▰ Extrusão de filmes

38. 38

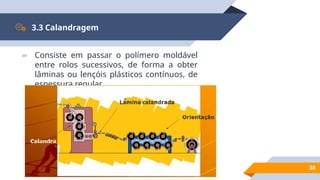

3.3 Calandragem
▰ Consiste em passar o polímero moldável
entre rolos sucessivos, de forma a obter
lâminas ou lençóis plásticos contínuos, de
espessura regular.

39. 39
3.3 Calandragem
▰ Produz a matéria-prima para a
termoformagem
▰ Obtenção de placas e lâminas plásticas.

40. 40

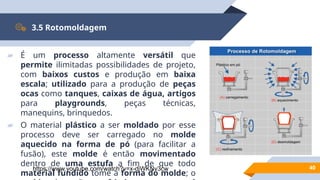

3.5 Rotomoldagem
▰ É um processo altamente versátil que
permite ilimitadas possibilidades de projeto,
com baixos custos e produção em baixa
escala; utilizado para a produção de peças
ocas como tanques, caixas de água, artigos
para playgrounds, peças técnicas,
manequins, brinquedos.
▰ O material plástico a ser moldado por esse
processo deve ser carregado no molde
aquecido na forma de pó (para facilitar a
fusão), este molde é então movimentado
dentro de uma estufa a fim de que todo
material fundido tome a forma do molde; o
https://www.youtube.com/watch?v=x-djWKNv3cw

41. 41
3.5 Rotomoldagem

42. 42
3.5 Rotomoldagem

43. 43

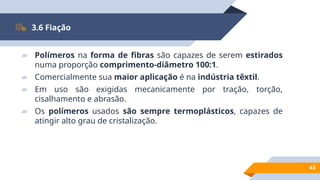

3.6 Fiação
▰ Polímeros na forma de fibras são capazes de serem estirados
numa proporção comprimento-diâmetro 100:1.
▰ Comercialmente sua maior aplicação é na indústria têxtil.
▰ Em uso são exigidas mecanicamente por tração, torção,
cisalhamento e abrasão.
▰ Os polímeros usados são sempre termoplásticos, capazes de
atingir alto grau de cristalização.

44. 44

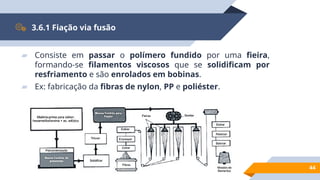

3.6.1 Fiação via fusão
▰ Consiste em passar o polímero fundido por uma fieira,
formando-se filamentos viscosos que se solidificam por
resfriamento e são enrolados em bobinas.
▰ Ex: fabricação da fibras de nylon, PP e poliéster.

45. 45
3.6.2 Fiação via seca
▰ O polímero é solubilizado em um solvente.
▰ Obtenção de fibras partindo de solução altamente
concentrada de polímero, que passa através de uma fieira e
resfria-se.
▰ Ex: fabricação de fibras de poliacrilonitrila.

46. 46

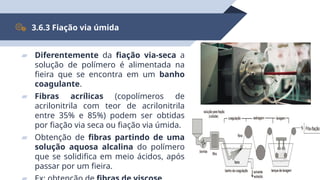

3.6.3 Fiação via úmida
▰ Diferentemente da fiação via-seca a
solução de polímero é alimentada na
fieira que se encontra em um banho
coagulante.
▰ Fibras acrílicas (copolímeros de
acrilonitrila com teor de acrilonitrila
entre 35% e 85%) podem ser obtidas
por fiação via seca ou fiação via úmida.
▰ Obtenção de fibras partindo de uma
solução aquosa alcalina do polímero
que se solidifica em meio ácidos, após
passar por um fieira.

47. 47

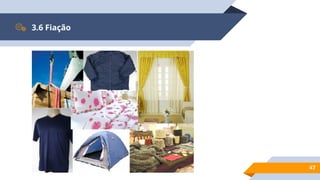

3.6 Fiação

48. 48

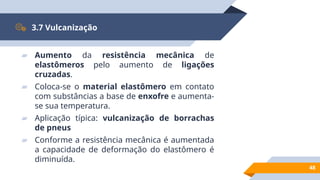

3.7 Vulcanização
▰ Aumento da resistência mecânica de
elastômeros pelo aumento de ligações
cruzadas.
▰ Coloca-se o material elastômero em contato
com substâncias a base de enxofre e aumenta-
se sua temperatura.
▰ Aplicação típica: vulcanização de borrachas
de pneus
▰ Conforme a resistência mecânica é aumentada
a capacidade de deformação do elastômero é
diminuída.

49. 49

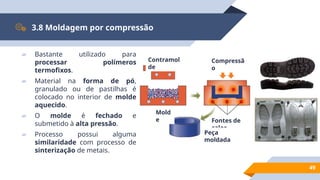

3.8 Moldagem por compressão
▰ Bastante utilizado para
processar polímeros
termofixos.
▰ Material na forma de pó,
granulado ou de pastilhas é
colocado no interior de molde
aquecido.
▰ O molde é fechado e
submetido à alta pressão.
▰ Processo possui alguma
similaridade com processo de
sinterização de metais.
Contramol
de
Mold
e
Compressã
o
Fontes de
calor
Peça
moldada

50. 50

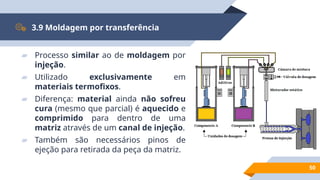

3.9 Moldagem por transferência
▰ Processo similar ao de moldagem por
injeção.
▰ Utilizado exclusivamente em
materiais termofixos.
▰ Diferença: material ainda não sofreu
cura (mesmo que parcial) é aquecido e
comprimido para dentro de uma
matriz através de um canal de injeção.
▰ Também são necessários pinos de
ejeção para retirada da peça da matriz.
