1. Redes de Computadores
Aleardo Manacero Jr.

2. 11/07/24
Gestão de Sistemas de
Informação
2

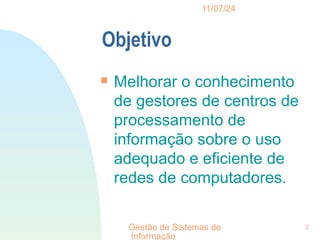

Objetivo

Melhorar o conhecimento
de gestores de centros de
processamento de
informação sobre o uso
adequado e eficiente de
redes de computadores.

3. 11/07/24
Gestão de Sistemas de
Informação
3
Programa

Princípios básicos

Aspectos de conectividade de
sistemas

Aplicações de redes em sistemas
de informação

Fatores de gestão ligados a
desempenho

Fatores de gestão ligados a
aspectos econômicos

4. 11/07/24
Gestão de Sistemas de
Informação
4
Critérios de avaliação

Prova Final (P)

Testes intermediários (T1 e T2)

Monografia (M)

NOTA FINAL (NF)
NF=0,4*P + 0,15*(T1+T2) + 0,3*M

5. 11/07/24
Gestão de Sistemas de
Informação
5

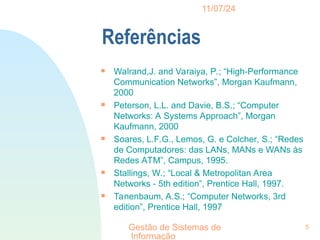

Referências

Walrand,J. and Varaiya, P.; “High-Performance
Communication Networks”, Morgan Kaufmann,
2000

Peterson, L.L. and Davie, B.S.; “Computer
Networks: A Systems Approach”, Morgan
Kaufmann, 2000

Soares, L.F.G., Lemos, G. e Colcher, S.; “Redes
de Computadores: das LANs, MANs e WANs às
Redes ATM”, Campus, 1995.

Stallings, W.; “Local & Metropolitan Area
Networks - 5th edition”, Prentice Hall, 1997.

Tanenbaum, A.S.; “Computer Networks, 3rd
edition”, Prentice Hall, 1997

6. 11/07/24
Gestão de Sistemas de
Informação
6
1. Princípios Básicos

Evolução de sistemas de
computação

Evolução de sistemas de
comunicação

Parâmetros de comparação

Protocolos e topologias

7. 11/07/24
Gestão de Sistemas de
Informação
7
A pré-história

Uso exclusivo do sistema
 seu uso exigia um profundo
conhecimento do mesmo
 sistemas com custo de uso muito
elevado
 primórdios de sistemas
operacionais e de linguagens de
programação

8. 11/07/24
Gestão de Sistemas de
Informação
8

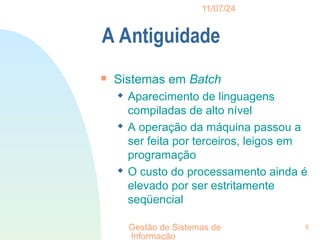

A Antiguidade

Sistemas em Batch
 Aparecimento de linguagens
compiladas de alto nível
 A operação da máquina passou a
ser feita por terceiros, leigos em
programação
 O custo do processamento ainda é
elevado por ser estritamente
seqüencial

9. 11/07/24
Gestão de Sistemas de
Informação
9

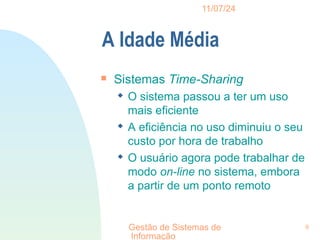

A Idade Média

Sistemas Time-Sharing
 O sistema passou a ter um uso
mais eficiente
 A eficiência no uso diminuiu o seu
custo por hora de trabalho
 O usuário agora pode trabalhar de
modo on-line no sistema, embora
a partir de um ponto remoto

10. 11/07/24
Gestão de Sistemas de
Informação
10

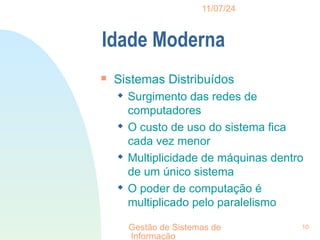

Idade Moderna

Sistemas Distribuídos
 Surgimento das redes de
computadores
 O custo de uso do sistema fica
cada vez menor
 Multiplicidade de máquinas dentro
de um único sistema
 O poder de computação é
multiplicado pelo paralelismo

11. 11/07/24
Gestão de Sistemas de
Informação
11
O último século

Telefônia
 Redes de conexão manual (1890)
 Redes de conexão automática
(1910-1920)
 Redes digitais (1980-1990)

12. 11/07/24
Gestão de Sistemas de
Informação
12

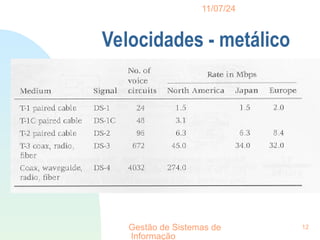

Velocidades - metálico

13. 11/07/24
Gestão de Sistemas de
Informação
13

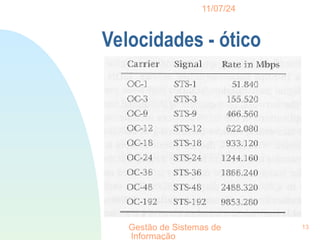

Velocidades - ótico

14. 11/07/24
Gestão de Sistemas de
Informação
14
Redes de Computadores

Conexão através de RS-232

O Padrão SDLC (synchronous
data link control)

Store-forward packet-switching

ARPANET (1969)

Conectando através de ethernet

Padrão FDDI

Redes ATM

15. 11/07/24
Gestão de Sistemas de
Informação
15

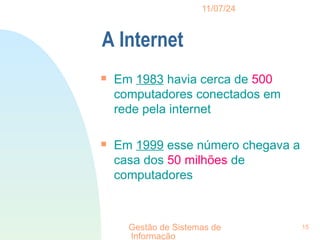

A Internet

Em 1983 havia cerca de 500
computadores conectados em
rede pela internet

Em 1999 esse número chegava a
casa dos 50 milhões de
computadores

16. 11/07/24
Gestão de Sistemas de
Informação
16

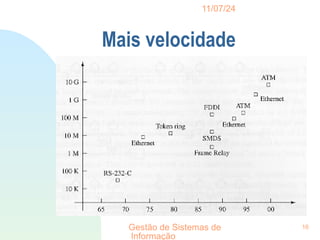

Mais velocidade

17. 11/07/24
Gestão de Sistemas de
Informação
17

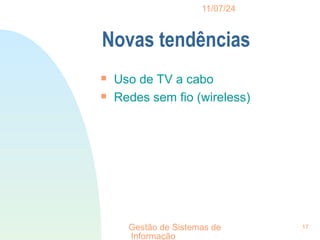

Novas tendências

Uso de TV a cabo

Redes sem fio (wireless)

18. 11/07/24
Gestão de Sistemas de
Informação
18

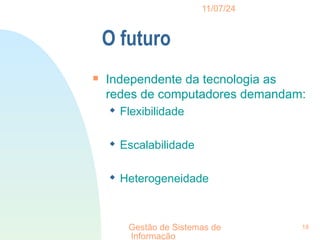

O futuro

Independente da tecnologia as
redes de computadores demandam:
 Flexibilidade
 Escalabilidade
 Heterogeneidade

19. 11/07/24
Gestão de Sistemas de
Informação
19

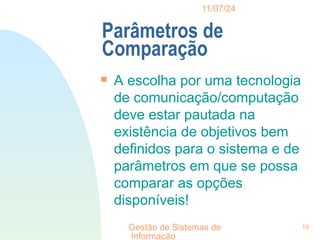

Parâmetros de
Comparação

A escolha por uma tecnologia
de comunicação/computação
deve estar pautada na
existência de objetivos bem
definidos para o sistema e de
parâmetros em que se possa
comparar as opções
disponíveis!

20. 11/07/24
Gestão de Sistemas de
Informação
20

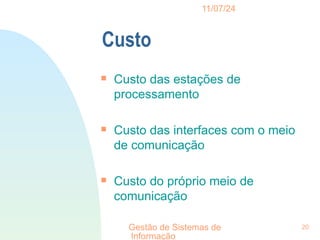

Custo

Custo das estações de
processamento

Custo das interfaces com o meio
de comunicação

Custo do próprio meio de
comunicação

21. 11/07/24
Gestão de Sistemas de
Informação
21

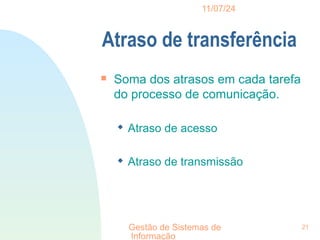

Atraso de transferência

Soma dos atrasos em cada tarefa
do processo de comunicação.
 Atraso de acesso
 Atraso de transmissão

22. 11/07/24
Gestão de Sistemas de
Informação
22

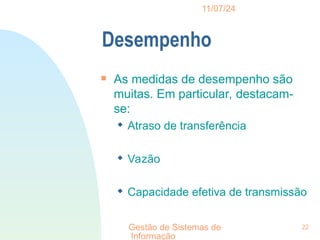

Desempenho

As medidas de desempenho são
muitas. Em particular, destacam-
se:
 Atraso de transferência
 Vazão
 Capacidade efetiva de transmissão

23. 11/07/24
Gestão de Sistemas de
Informação
23

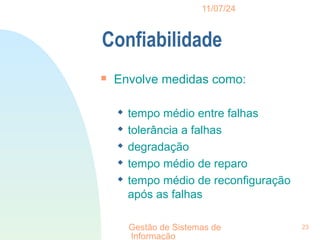

Confiabilidade

Envolve medidas como:
 tempo médio entre falhas
 tolerância a falhas
 degradação
 tempo médio de reparo
 tempo médio de reconfiguração
após as falhas

24. 11/07/24
Gestão de Sistemas de
Informação
24

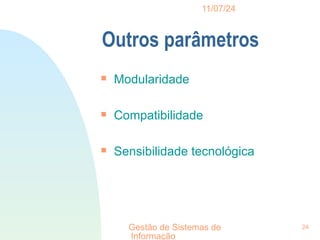

Outros parâmetros

Modularidade

Compatibilidade

Sensibilidade tecnológica

25. 11/07/24
Gestão de Sistemas de
Informação
25

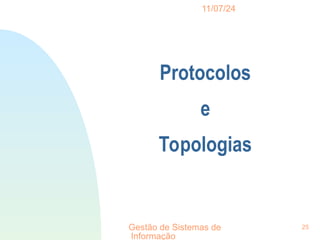

Protocolos
e
Topologias

26. 11/07/24
Gestão de Sistemas de
Informação
26

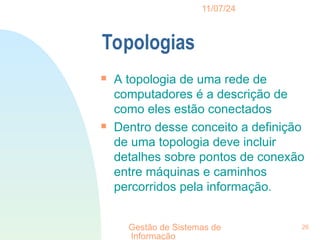

Topologias

A topologia de uma rede de
computadores é a descrição de
como eles estão conectados

Dentro desse conceito a definição
de uma topologia deve incluir
detalhes sobre pontos de conexão
entre máquinas e caminhos
percorridos pela informação.

27. 11/07/24
Gestão de Sistemas de
Informação
27

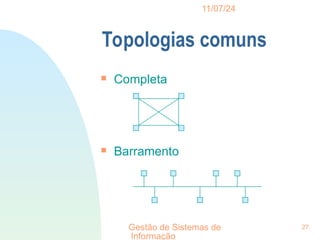

Topologias comuns

Completa

Barramento

28. 11/07/24
Gestão de Sistemas de
Informação
28

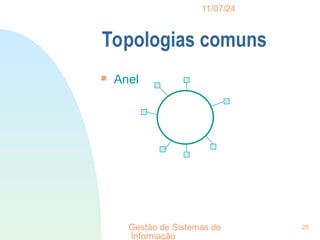

Topologias comuns

Anel

29. 11/07/24
Gestão de Sistemas de
Informação
29
Topologias comuns

Estrela

30. 11/07/24
Gestão de Sistemas de
Informação
30

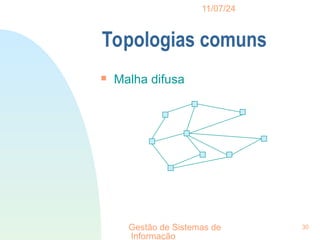

Topologias comuns

Malha difusa

31. 11/07/24
Gestão de Sistemas de
Informação
31

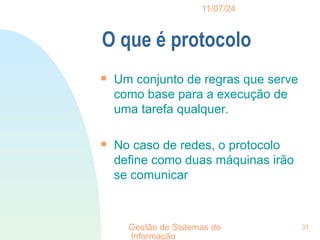

O que é protocolo

Um conjunto de regras que serve
como base para a execução de
uma tarefa qualquer.

No caso de redes, o protocolo
define como duas máquinas irão
se comunicar

32. 11/07/24
Gestão de Sistemas de
Informação
32
Para que serve

Para garantir que duas máquinas
conseguirão estabelecer um
diálogo coerente e efetivo,
independentemente de suas
especificidades

33. 11/07/24
Gestão de Sistemas de
Informação
33

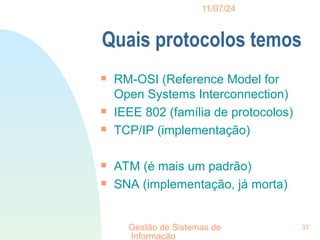

Quais protocolos temos

RM-OSI (Reference Model for
Open Systems Interconnection)

IEEE 802 (família de protocolos)

TCP/IP (implementação)

ATM (é mais um padrão)

SNA (implementação, já morta)

34. 11/07/24
Gestão de Sistemas de
Informação
34

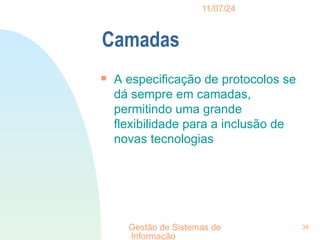

Camadas

A especificação de protocolos se
dá sempre em camadas,
permitindo uma grande
flexibilidade para a inclusão de
novas tecnologias

35. 11/07/24
Gestão de Sistemas de
Informação
35

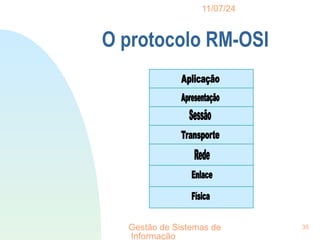

O protocolo RM-OSI

36. 11/07/24
Gestão de Sistemas de
Informação
36

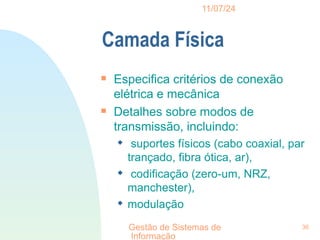

Camada Física

Especifica critérios de conexão
elétrica e mecânica

Detalhes sobre modos de
transmissão, incluindo:
 suportes físicos (cabo coaxial, par
trançado, fibra ótica, ar),
 codificação (zero-um, NRZ,
manchester),
 modulação

37. 11/07/24
Gestão de Sistemas de
Informação
37

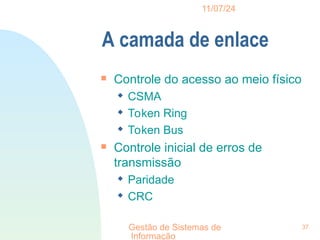

A camada de enlace

Controle do acesso ao meio físico
 CSMA
 Token Ring
 Token Bus

Controle inicial de erros de
transmissão
 Paridade
 CRC

38. 11/07/24
Gestão de Sistemas de
Informação
38

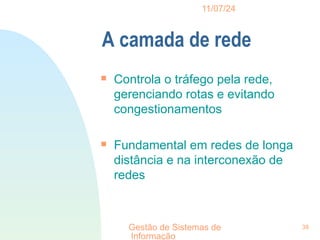

A camada de rede

Controla o tráfego pela rede,
gerenciando rotas e evitando
congestionamentos

Fundamental em redes de longa
distância e na interconexão de
redes

39. 11/07/24
Gestão de Sistemas de
Informação
39

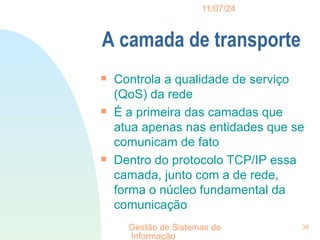

A camada de transporte

Controla a qualidade de serviço
(QoS) da rede

É a primeira das camadas que
atua apenas nas entidades que se
comunicam de fato

Dentro do protocolo TCP/IP essa
camada, junto com a de rede,
forma o núcleo fundamental da
comunicação

40. 11/07/24
Gestão de Sistemas de
Informação
40

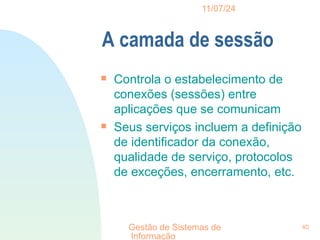

A camada de sessão

Controla o estabelecimento de
conexões (sessões) entre
aplicações que se comunicam

Seus serviços incluem a definição
de identificador da conexão,
qualidade de serviço, protocolos
de exceções, encerramento, etc.

41. 11/07/24
Gestão de Sistemas de
Informação
41

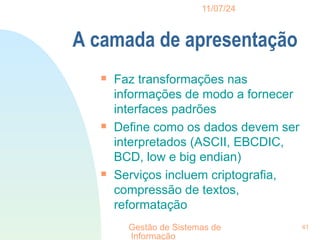

A camada de apresentação

Faz transformações nas
informações de modo a fornecer
interfaces padrões

Define como os dados devem ser
interpretados (ASCII, EBCDIC,
BCD, low e big endian)

Serviços incluem criptografia,
compressão de textos,
reformatação

42. 11/07/24
Gestão de Sistemas de
Informação
42
A camada de Aplicação

Fornece serviços aos usuários do
ambiente de redes, como:
 ftp
 telnet
 gerenciamento de rede
 etc.
