O documento descreve os principais elementos estruturais que compõem o casco de navios metálicos, incluindo quilha, longarinas, cavernas, vaus, tricanizes e sistemas de construção como transversal, longitudinal e misto.

1. Estrutura do CascoEstrutura do Casco
dos Navios Metálicosdos Navios Metálicos
Sistemas de Construção

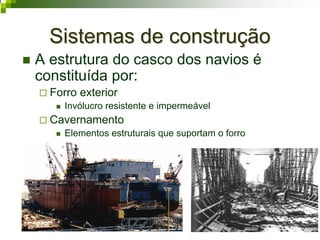

2. Sistemas de construçãoSistemas de construção
A estrutura do casco dos navios é
constituída por:
Forro exterior
Invólucro resistente e impermeável
Cavernamento
Elementos estruturais que suportam o forro

3. Sistemas de construçãoSistemas de construção
Quando dois elementos estruturais se
cruzam, um é contínuo e o outro é
intercostal
Ambas contínuas

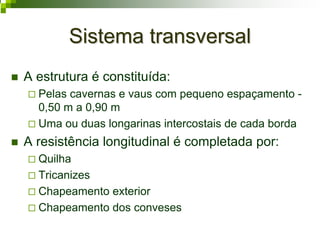

4. Sistema transversalSistema transversal
A estrutura é constituída:
Pelas cavernas e vaus com pequeno espaçamento -
0,50 m a 0,90 m
Uma ou duas longarinas intercostais de cada borda
A resistência longitudinal é completada por:
Quilha
Tricanizes
Chapeamento exterior
Chapeamento dos conveses

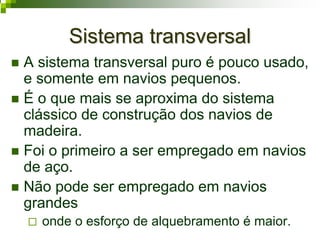

5. Sistema transversalSistema transversal
A sistema transversal puro é pouco usado,
e somente em navios pequenos.
É o que mais se aproxima do sistema
clássico de construção dos navios de
madeira.
Foi o primeiro a ser empregado em navios
de aço.
Não pode ser empregado em navios
grandes
onde o esforço de alquebramento é maior.

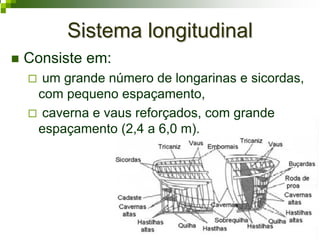

6. Sistema longitudinalSistema longitudinal
Consiste em:
um grande número de longarinas e sicordas,
com pequeno espaçamento,
caverna e vaus reforçados, com grande
espaçamento (2,4 a 6,0 m).

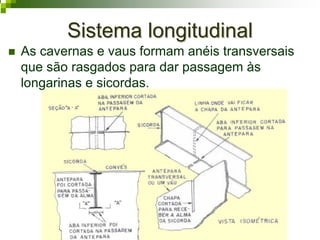

7. Sistema longitudinalSistema longitudinal
As cavernas e vaus formam anéis transversais
que são rasgados para dar passagem às
longarinas e sicordas.

8. Sistema longitudinalSistema longitudinal
Procura-se manter a continuidade das vigas
longitudinais
Obtém-se a rigidez transversal por meio de
cavernas colocadas a grandes intervalos
O sistema longitudinal puro não pode ser
aplicado a navios grandes porque não dá a
rigidez transversal necessária para resistir a
pressão da água
Não há vigas transversais gigantes

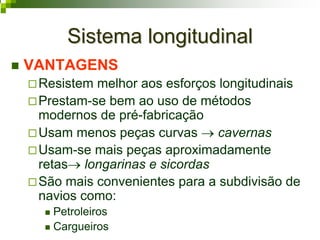

9. Sistema longitudinalSistema longitudinal
VANTAGENS
Resistem melhor aos esforços longitudinais
Prestam-se bem ao uso de métodos
modernos de pré-fabricação
Usam menos peças curvas → cavernas
Usam-se mais peças aproximadamente
retas→ longarinas e sicordas
São mais convenientes para a subdivisão de
navios como:
Petroleiros
Cargueiros

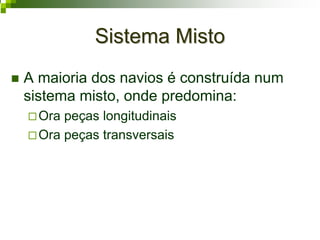

10. Sistema MistoSistema Misto
A maioria dos navios é construída num
sistema misto, onde predomina:
Ora peças longitudinais
Ora peças transversais

11. Estrutura do CascoEstrutura do Casco
dos Navios Metálicosdos Navios Metálicos
PEÇAS ESTRUTURAIS

12. QuilhaQuilha
Quilha maciça
É constituída por uma peça maciça de seção
retangular → barra
O lado maior da seção é disposto na vertical

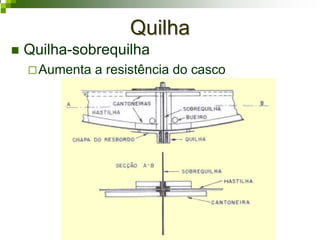

13. QuilhaQuilha
Quilha-sobrequilha
Aumenta a resistência do casco

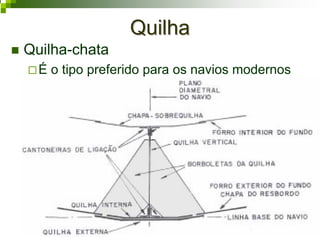

14. QuilhaQuilha
Quilha-chata
É o tipo preferido para os navios modernos

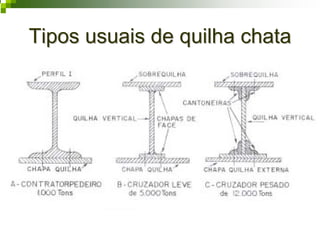

15. Tipos usuais de quilha chataTipos usuais de quilha chata

16. Tipos usuais de quilha chataTipos usuais de quilha chata

17. Longarinas ou LongitudinaisLongarinas ou Longitudinais
São vigas engastadas de proa a popa,
perpendicularmente às cavernas

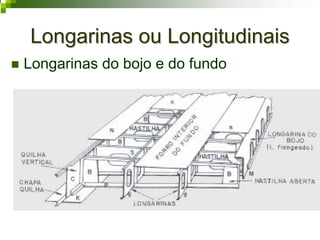

18. Longarinas ou LongitudinaisLongarinas ou Longitudinais
Longarinas do bojo e do fundo

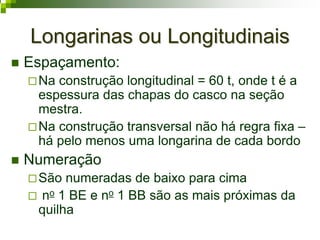

19. Longarinas ou LongitudinaisLongarinas ou Longitudinais
Espaçamento:
Na construção longitudinal = 60 t, onde t é a
espessura das chapas do casco na seção
mestra.
Na construção transversal não há regra fixa –
há pelo menos uma longarina de cada bordo
Numeração
São numeradas de baixo para cima
no 1 BE e no 1 BB são as mais próximas da
quilha

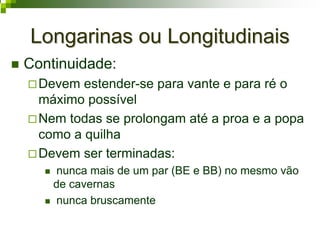

20. Longarinas ou LongitudinaisLongarinas ou Longitudinais
Continuidade:
Devem estender-se para vante e para ré o
máximo possível
Nem todas se prolongam até a proa e a popa
como a quilha
Devem ser terminadas:
nunca mais de um par (BE e BB) no mesmo vão
de cavernas
nunca bruscamente

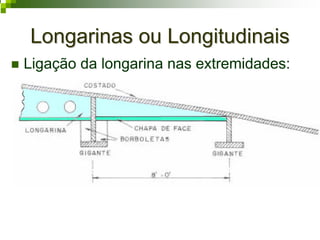

21. Longarinas ou LongitudinaisLongarinas ou Longitudinais
Ligação da longarina nas extremidades:

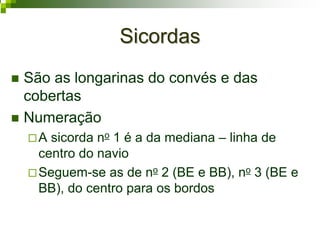

22. SicordasSicordas
São as longarinas do convés e das
cobertas
Numeração
A sicorda no 1 é a da mediana – linha de
centro do navio
Seguem-se as de no 2 (BE e BB), no 3 (BE e
BB), do centro para os bordos

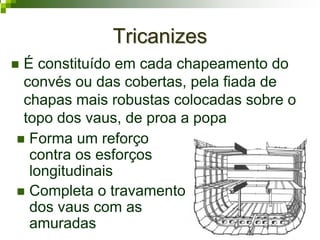

23. TricanizesTricanizes
É constituído em cada chapeamento do
convés ou das cobertas, pela fiada de
chapas mais robustas colocadas sobre o
topo dos vaus, de proa a popa
Forma um reforço
contra os esforços
longitudinais
Completa o travamento
dos vaus com as
amuradas

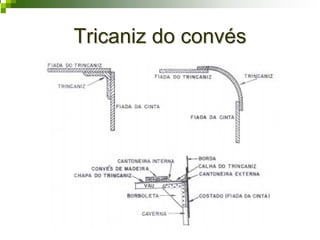

24. Tricaniz do convésTricaniz do convés

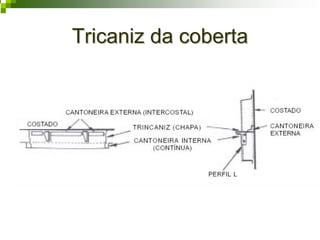

25. Tricaniz da cobertaTricaniz da coberta

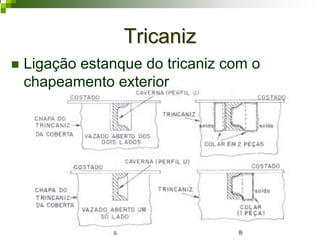

26. TricanizTricaniz
Ligação estanque do tricaniz com o
chapeamento exterior

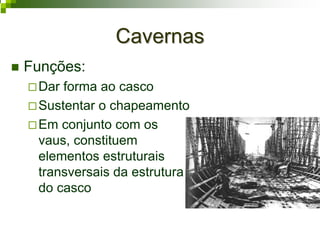

27. CavernasCavernas
Funções:
Dar forma ao casco
Sustentar o chapeamento
Em conjunto com os
vaus, constituem
elementos estruturais
transversais da estrutura
do casco

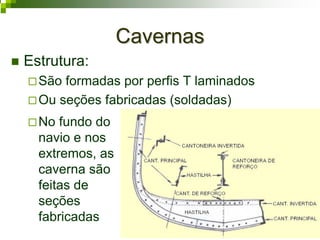

28. CavernasCavernas
Estrutura:
São formadas por perfis T laminados
Ou seções fabricadas (soldadas)
No fundo do
navio e nos
extremos, as
caverna são
feitas de
seções
fabricadas

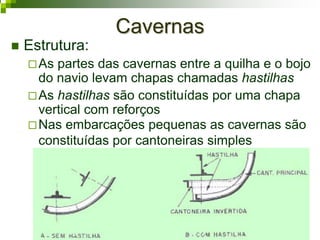

29. CavernasCavernas
Estrutura:
As partes das cavernas entre a quilha e o bojo
do navio levam chapas chamadas hastilhas
As hastilhas são constituídas por uma chapa
vertical com reforços
Nas embarcações pequenas as cavernas são
constituídas por cantoneiras simples

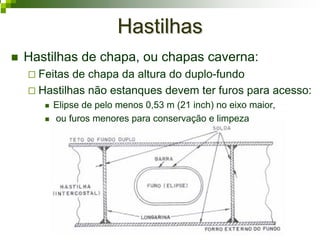

30. HastilhasHastilhas
Hastilhas de chapa, ou chapas caverna:
Feitas de chapa da altura do duplo-fundo
Hastilhas não estanques devem ter furos para acesso:
Elipse de pelo menos 0,53 m (21 inch) no eixo maior,
ou furos menores para conservação e limpeza

31. HastilhasHastilhas
Hastilhas abertas:
As cantoneiras principais e as invertidas são
contínuas
A chapa hastilha não existe
ou então é interrompida, constituída por
borboletas fixadas às longarinas
CavernasCavernas
Espaçamento:
Depende do tipo de navio e sistema de
construção

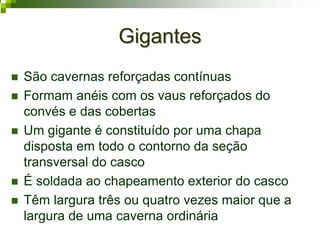

32. GigantesGigantes
São cavernas reforçadas contínuas
Formam anéis com os vaus reforçados do
convés e das cobertas
Um gigante é constituído por uma chapa
disposta em todo o contorno da seção
transversal do casco
É soldada ao chapeamento exterior do casco
Têm largura três ou quatro vezes maior que a
largura de uma caverna ordinária

33. GigantesGigantes
Os gigantes e as longarinas são ligados
entre si por:
meio de borboletas
colar,
ou cantoneiras de ligação

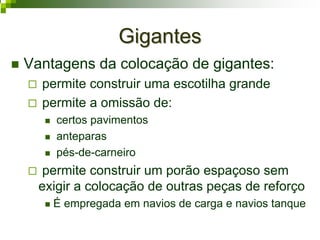

34. GigantesGigantes
Vantagens da colocação de gigantes:
permite construir uma escotilha grande
permite a omissão de:
certos pavimentos
anteparas
pés-de-carneiro
permite construir um porão espaçoso sem
exigir a colocação de outras peças de reforço
É empregada em navios de carga e navios tanque

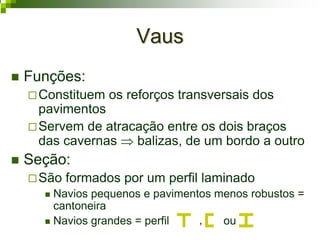

35. VausVaus
Funções:
Constituem os reforços transversais dos
pavimentos
Servem de atracação entre os dois braços
das cavernas ⇒ balizas, de um bordo a outro
Seção:
São formados por um perfil laminado
Navios pequenos e pavimentos menos robustos =
cantoneira
Navios grandes = perfil , ou

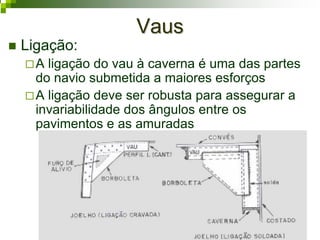

36. VausVaus
Ligação:
A ligação do vau à caverna é uma das partes
do navio submetida a maiores esforços
A ligação deve ser robusta para assegurar a
invariabilidade dos ângulos entre os
pavimentos e as amuradas

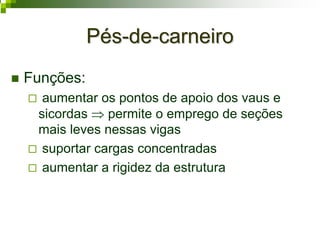

37. PésPés--dede--carneirocarneiro
Funções:
aumentar os pontos de apoio dos vaus e
sicordas ⇒ permite o emprego de seções
mais leves nessas vigas
suportar cargas concentradas
aumentar a rigidez da estrutura

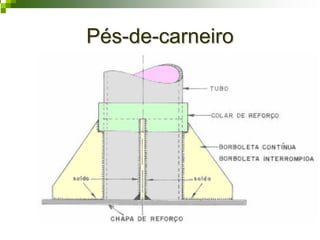

38. PésPés--dede--carneirocarneiro
