1. Arquiteturas Cloud na AWS
Uma Introdução
José Papo
AWS Tech Evangelist
@josepapo

3. Vale também para
arquiteturas distribuídas

5. O que realmente
precisamos é…
…capacidade ajustável
http://www.flickr.com/photos/purecaffeine/302682456/

6. Permitiu o boom das startups!

7. … E facilita o aumento da inovação em grandes
empresas

8. Empresas na América Latina

9. O que é
Arquitetura?

10. Conjunto de estruturas que formam um sistema,
suas relações e suas propriedades (requisitos
não-funcionais) como escalabilidade,
performance, segurança, elasticidade, alta
disponibilidade, entre outros

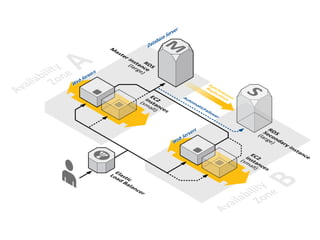

11. Alta Disponibilidade e
Disaster Recovery

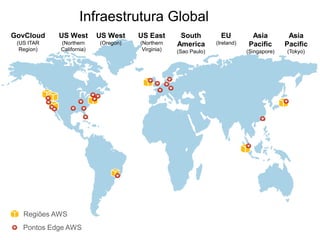

14. Infraestrutura Global
GovCloud US West US West US East South EU Asia Asia
(US ITAR (Northern (Oregon) (Northern America (Ireland) Pacific Pacific
Region) California) Virginia) (Sao Paulo) (Singapore) (Tokyo)
Regiões AWS
Pontos Edge AWS

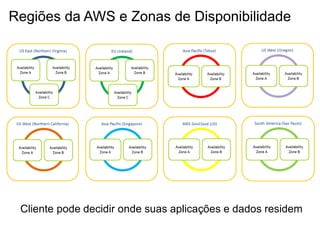

15. Regiões da AWS e Zonas de Disponibilidade
Cliente pode decidir onde suas aplicações e dados residem

16. Mas e as sessões?

17. Ideal é criar
aplicações stateless

18. Se não for possível,
há 3 opções…

19. Manter o estado no
servidor Web
Se servidor cair sessão dos usuários
naquele servidor são perdidas

20. Manter o estado no
Banco de Dados
Performance menor, pois o estado está
em disco. Bom usar para estado de longa
duração (exemplo: carrinho da Amazon)

21. Manter o estado em
um Cache de Memória
Solução escalável e que oferece excelente
performance e alta disponibilidade com cluster

23. Java

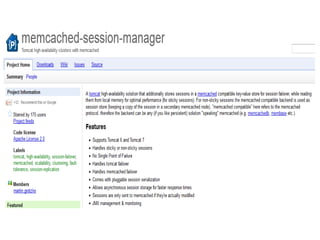

Memcached-session-manager

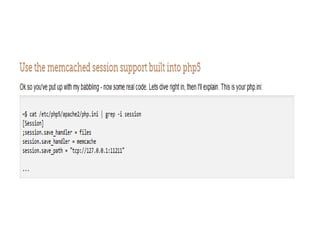

25. PHP
Suporte a memcached no PHP5

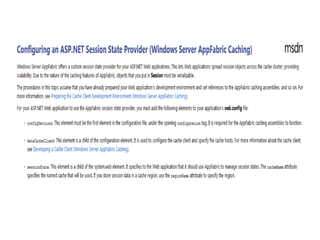

27. .NET
Windows Server AppFabric Caching

29. Elasticidade

30. Quando você desliga seus
recursos de Nuvem você pára de
pagar por eles

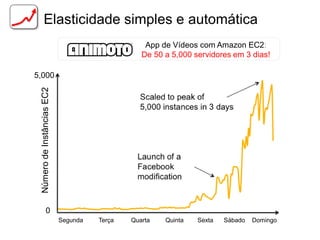

31. Elasticidade simples e automática
App de Vídeos com Amazon EC2:
De 50 a 5,000 servidores em 3 dias!
5,000
Número de Instâncias EC2
0
Segunda Terça Quarta Quinta Sexta Sábado Domingo

32. Precificação por
hora

33. Redução de
Custos e TCO

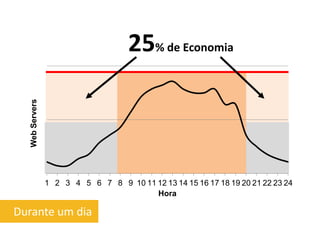

34. 25% de Economia
Web Servers
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Hora
Durante um dia

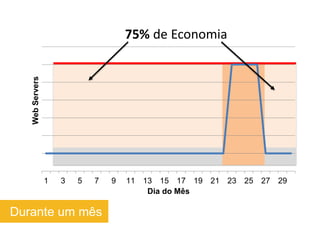

35. Web Servers 75% de Economia
1 3 5 7 9 11 13 15 17 19 21 23 25 27 29
Dia do Mês
Durante um mês

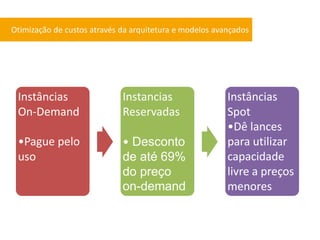

36. Otimização de custos através da arquitetura e modelos avançados
Instâncias Instancias Instâncias
On-Demand Reservadas Spot
•Dê lances
•Pague pelo • Desconto para utilizar
uso de até 69% capacidade
do preço livre a preços
on-demand menores

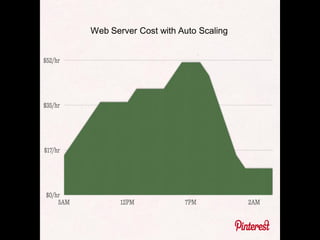

37. Web Server Cost with Auto Scaling

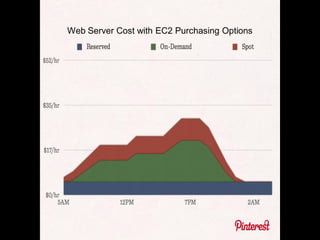

38. Web Server Cost with EC2 Purchasing Options

39. 100% na Nuvem da AWS
Sistema Tio Patinhas com
código aberto!
github.com/chaordic

40. Escalabilidade

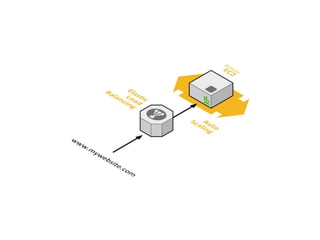

41. Automação
Escale capacidade automaticamente

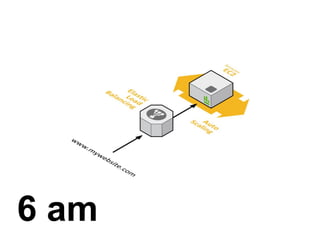

43. 6 am

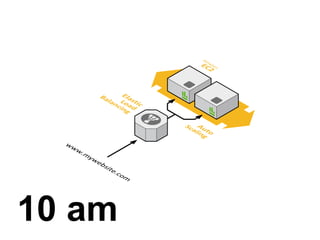

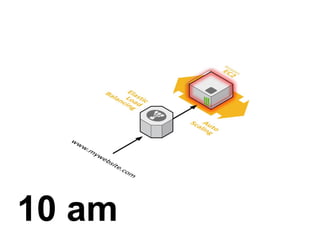

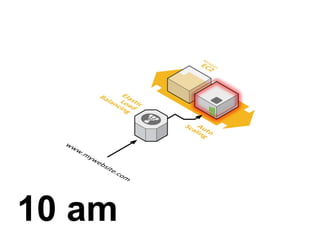

44. 10 am

45. 10 am

46. 10 am

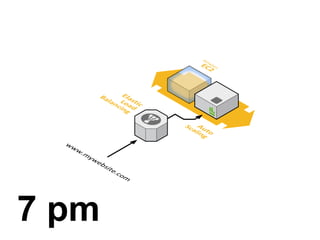

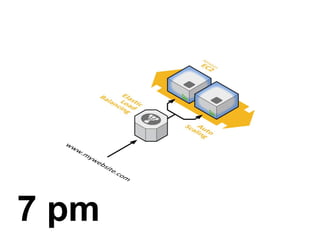

47. 7 pm

48. 7 pm

49. 7 pm

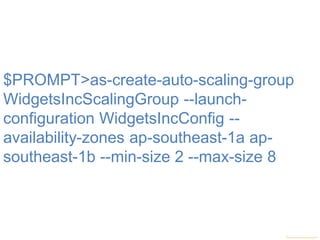

50. $PROMPT>as-create-auto-scaling-group
WidgetsIncScalingGroup --launch-
configuration WidgetsIncConfig --
availability-zones ap-southeast-1a ap-
southeast-1b --min-size 2 --max-size 8

51. Platform as a Service
Escale como serviço

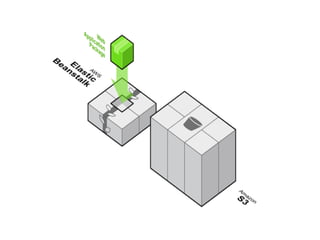

52. Platform as a Service

54. Performance

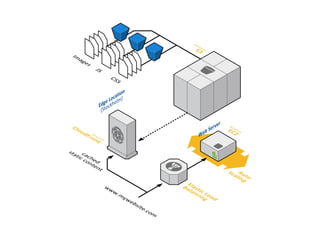

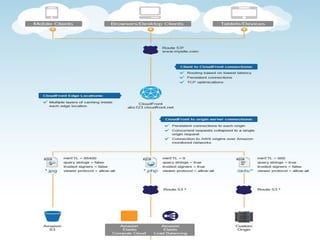

55. CDN
Aceleração de sites e conteúdos digitais

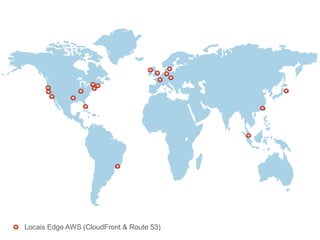

56. Locais Edge AWS (CloudFront & Route 53)

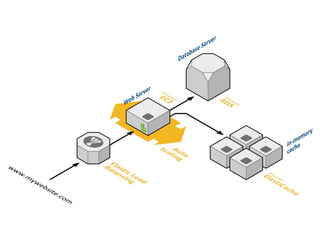

59. Cache em memória
memcached como serviço

61. E os bancos de dados?
Como escalar e aumentar a performance?

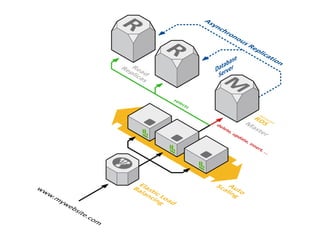

62. Bancos Relacionais

64. NoSQL e NewSQL

65. DynamoDB
NoSQL as a Service
400.000 transações / segundo
60 dólares / hora
Amazon DynamoDB site

66. 288 servidores com Cassandra
1.100.000 transações / segundo
51 dólares / hora
(Instâncias Reservadas)
Benchmarking Cassandra Scalability on AWS - Over a million writes per second

67. 500 servidores
600.000 transações ACID / segundo
47 dólares / hora
(Instâncias Reservadas)
NuoDB Presentation at Under the Radar

68. Calvin
100 servidores
500.000 transações ACID / segundo
20 dólares / hora
(Instâncias Reservadas)
Calvin: Fast Distributed Transactions for Partitioned Database Systems

69. Multi-plataforma

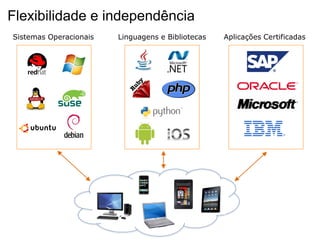

70. Flexibilidade e independência
Sistemas Operacionais Linguagens e Bibliotecas Aplicações Certificadas

71. Opções de Bancos de Dados
Relacional NoSQL

72. Multi-regiões

73. Infraestrutura Global
GovCloud US West US West US East South EU Asia Asia
(US ITAR (Northern (Oregon) (Northern America (Ireland) Pacific Pacific
Region) California) Virginia) (Sao Paulo) (Singapore) (Tokyo)
Regiões AWS
Pontos Edge AWS

74. US West Traffic US East Traffic Europe Traffic Asia Traffic
Geo IP/Directional DNS
Server
ELB ELB ELB ELB
Web Web Web Web Web Web Web Web
Web Web Web Web Web Web Web Web
App
Web App
Web App
Web App
Web App
Web App
Web App
Web App
Web
App App App App App App App App
App App App App App App App App
Auto Scaling group : Auto Scaling group : Auto Scaling group : Auto Scaling group :
Web App Tier Web App Tier Web App Tier Web App Tier
RDS RDS RDS RDS
Maste Maste Maste Maste
r r r r
US-West US-East EU-West AP-SOUTHEAST
RDS RDS RDS RDS
Multi-AZ Multi-AZ Multi-AZ Multi-AZ
US-West-1b US-East-1b EU-West-1b AP-SOUTHEAST-1b
Software-based Data Replicator

75. Segurança

76. Segurança Física

77. Construída com altos padrões de segurança
Suas
Apps
Infraestrutura de Segurança AWS
SOC 1/SSAE 16/ISAE 3402,
ISO 27001, PCI DSS, HIPAA, ITAR,
FISMA Moderate, FIPS 140-2

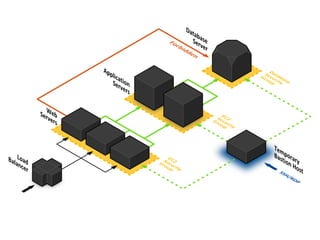

78. Segurança Lógica

81. Nuvem Virtual Privada
Em modelo público ou híbrido

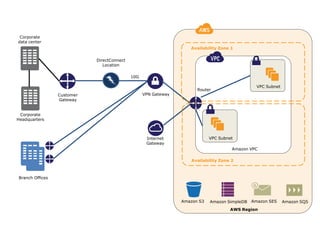

82. Corporate
data center
Availability Zone 1
DirectConnect
Location
10G
VPC Subnet
Router
Customer VPN Gateway
Gateway
Corporate
Headquarters
Internet VPC Subnet
Gateway
Amazon VPC
Availability Zone 2
Branch Offices
Amazon S3 Amazon SimpleDB Amazon SES Amazon SQS
AWS Region

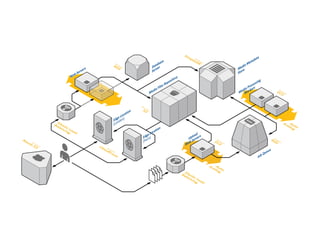

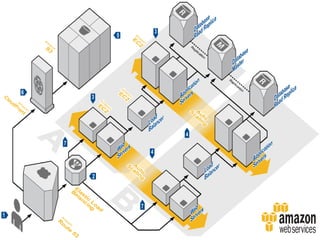

83. Arquiteturas de
Referência e Exemplos

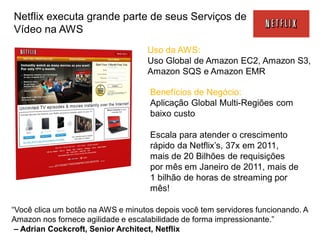

87. Netflix executa grande parte de seus Serviços de
Vídeo na AWS
Uso da AWS:
Uso Global de Amazon EC2, Amazon S3,
Amazon SQS e Amazon EMR
Benefícios de Negócio:
Aplicação Global Multi-Regiões com
baixo custo
Escala para atender o crescimento
rápido da Netflix’s, 37x em 2011,
mais de 20 Bilhões de requisições
por mês em Janeiro de 2011, mais de
1 bilhão de horas de streaming por
mês!
“Você clica um botão na AWS e minutos depois você tem servidores funcionando. A
Amazon nos fornece agilidade e escalabilidade de forma impressionante.”
– Adrian Cockcroft, Senior Architect, Netflix

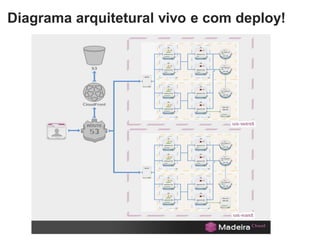

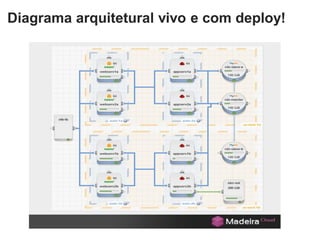

90. Diagrama arquitetural vivo e com deploy!

91. Diagrama arquitetural vivo e com deploy!

92. Centro de Arquitetura
aws.amazon.com/architecture

93. OFERTA
GRATUITA!
aws.amazon.com/pt/free

94. OBRIGADO!
aws.typepad.com/brasil
slideshare.net/AmazonWebServicesLATAM
José Papo
AWS Tech Evangelist
@josepapo
