1. Como gerenciar uma nuvem públicaComo gerenciar uma nuvem pública
ou privada utilizando o Openstackou privada utilizando o Openstack
Marcelo Dieder – marcelodieder@gmail.com
FISL 14 – 2013 – Porto Alegre

2. AutorAutor
Marcelo Dieder
Graduado em Segurança da Informação pela Universidade
Unisinos, sendo condecorado com o prêmio de "Aluno Destaque"
pela Sociedade Brasileira de Computação – SBC. Atualmente
cursa pós-graduação em ATI.
Possui as certificações de Linux, Novell CLA, Novell Data Center
Technical Specialist, LPIC-1 e LPIC-2. Tem mais 10 anos de
experiência com tecnologia da informação, coordenando
infraestruturas de alto desempenho, alta disponibilidade e Cloud
Computing. Membro do grupo Openstack, Openstack-BR.

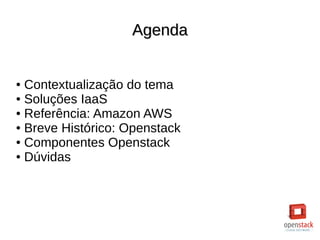

3. AgendaAgenda
● Contextualização do tema
● Soluções IaaS
● Referência: Amazon AWS
● Breve Histórico: Openstack
● Componentes Openstack
● Dúvidas

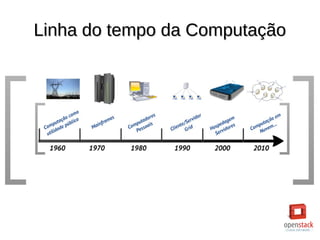

4. Linha do tempo da ComputaçãoLinha do tempo da Computação

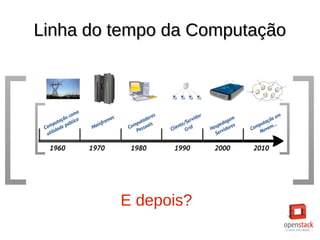

5. Linha do tempo da ComputaçãoLinha do tempo da Computação
E depois?

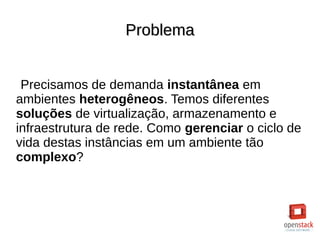

6. ProblemaProblema
Precisamos de demanda instantânea em

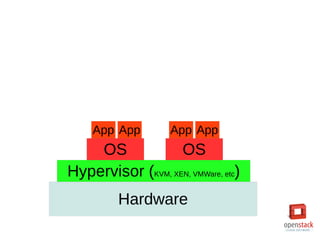

ambientes heterogêneos. Temos diferentes
soluções de virtualização, armazenamento e
infraestrutura de rede. Como gerenciar o ciclo de
vida destas instâncias em um ambiente tão
complexo?

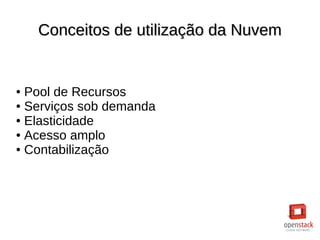

7. Conceitos de utilização da NuvemConceitos de utilização da Nuvem
● Pool de Recursos
● Serviços sob demanda
● Elasticidade
● Acesso amplo
● Contabilização

8. Soluções de Nuvem IaaSSoluções de Nuvem IaaS

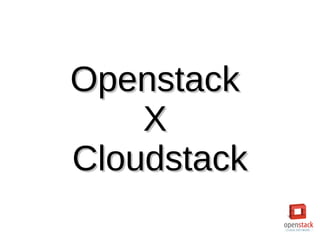

9. OpenstackOpenstack
XX
CloudstackCloudstack

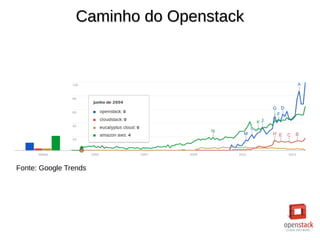

10. Caminho do OpenstackCaminho do Openstack
Fonte: Google Trends

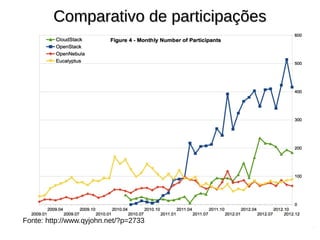

11. Comparativo de participaçõesComparativo de participações
Fonte: http://www.qyjohn.net/?p=2733

12. Amazon – Padrão de IndústriaAmazon – Padrão de Indústria

13. Afinal, o que éAfinal, o que é
Openstack?Openstack?

14. Solução para orchestrarSolução para orchestrar
um ambiente IaaSum ambiente IaaS

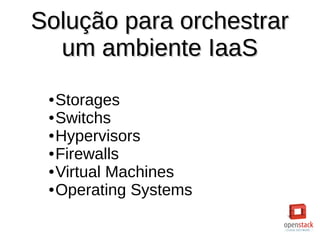

15. Solução para orchestrarSolução para orchestrar
um ambiente IaaSum ambiente IaaS
● Storages
● Switchs
● Hypervisors
● Firewalls
● Virtual Machines
● Operating Systems

16. Openstack – Cloud Operation SystemOpenstack – Cloud Operation System
● Sistema Operacional da nuvem
● Criação de nuvem pública / privada IaaS
● Fundação Openstack
● + 10000 membros individuais
● + 850 organizações
● + 87 países
● Início desenvolvimento em 2010
● Idealizado pela NASA (EUA) e Rackspace
● Release atual: Grizzly
● Linguagem: python
● http://www.openstack.org

17. Openstack – OrganizaçõesOpenstack – Organizações

18. Openstack – OrganizaçõesOpenstack – Organizações

19. Openstack – OrganizaçõesOpenstack – Organizações

20. Openstack – ReleasesOpenstack – Releases

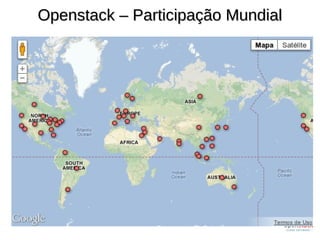

21. Openstack – Participação MundialOpenstack – Participação Mundial

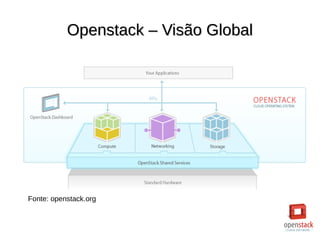

22. Openstack – Visão GlobalOpenstack – Visão Global
Fonte: openstack.org

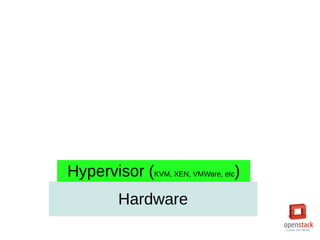

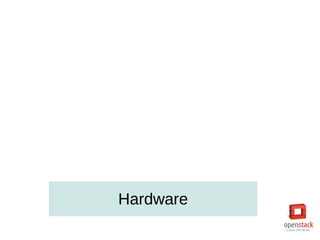

23. Hardware

24. Hardware
Hypervisor (KVM, XEN, VMWare, etc)

25. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS

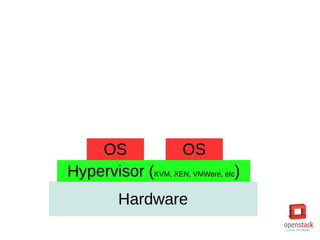

26. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS

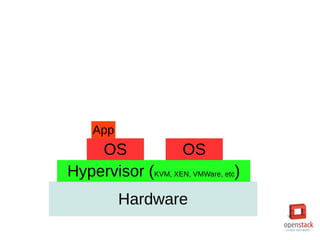

27. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App

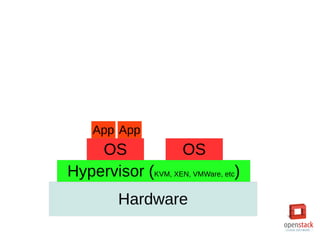

28. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App

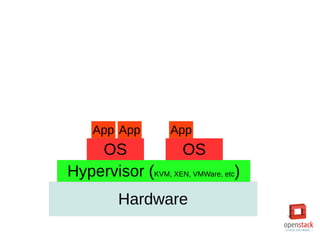

29. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App

30. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App App

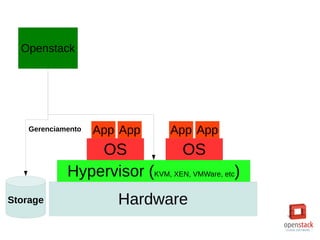

31. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App App
Openstack
Gerenciamento
Storage

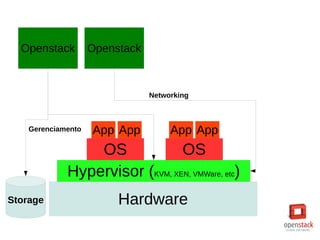

32. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App App
Openstack
Networking
Openstack
Gerenciamento
Storage

33. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App App
Openstack
Gerenciamento
Networking
Openstack Openstack
Storage
Object
Storage

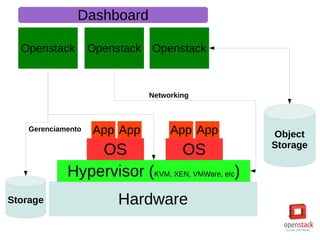

34. Hardware
Hypervisor (KVM, XEN, VMWare, etc)
OS OS
App App App App
Openstack
Gerenciamento
Networking
Openstack Openstack
Storage
Object
Storage
Dashboard

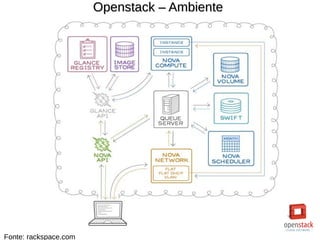

35. Openstack – AmbienteOpenstack – Ambiente
Fonte: rackspace.com

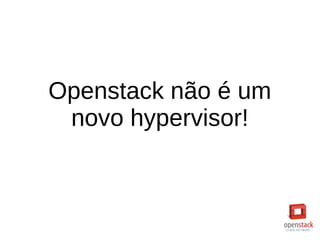

36. Openstack não é um
novo hypervisor!

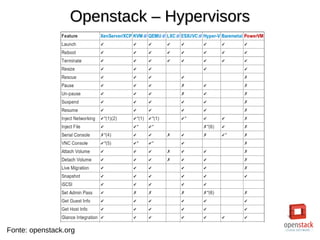

37. Openstack – HypervisorsOpenstack – Hypervisors
Fonte: openstack.org

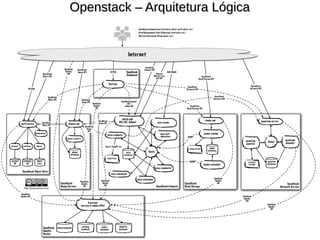

38. Openstack – Arquitetura LógicaOpenstack – Arquitetura Lógica

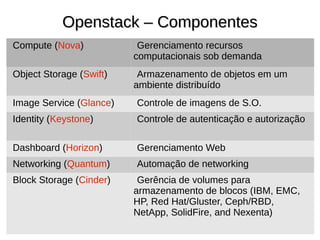

39. Openstack – ComponentesOpenstack – Componentes
Compute (Nova) Gerenciamento recursos
computacionais sob demanda
Object Storage (Swift) Armazenamento de objetos em um
ambiente distribuído
Image Service (Glance) Controle de imagens de S.O.
Identity (Keystone) Controle de autenticação e autorização
Dashboard (Horizon) Gerenciamento Web
Networking (Quantum) Automação de networking
Block Storage (Cinder) Gerência de volumes para
armazenamento de blocos (IBM, EMC,
HP, Red Hat/Gluster, Ceph/RBD,
NetApp, SolidFire, and Nexenta)

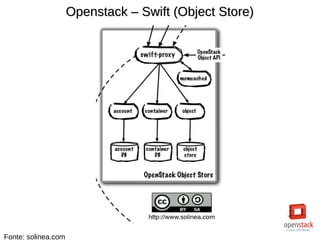

40. Openstack – Swift (Object Store)Openstack – Swift (Object Store)
Fonte: solinea.com

41. Openstack – Swift (anel)Openstack – Swift (anel)

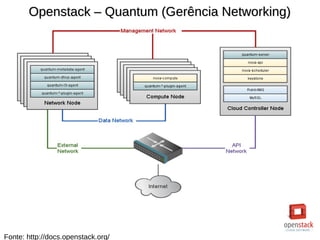

42. Openstack – Quantum (Gerência Networking)Openstack – Quantum (Gerência Networking)
Fonte: http://docs.openstack.org/

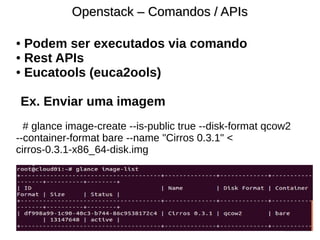

43. Openstack – Comandos / APIsOpenstack – Comandos / APIs
● Podem ser executados via comando
● Rest APIs
● Eucatools (euca2ools)
Ex. Enviar uma imagem
# glance image-create --is-public true --disk-format qcow2
--container-format bare --name "Cirros 0.3.1" <
cirros-0.3.1-x86_64-disk.img

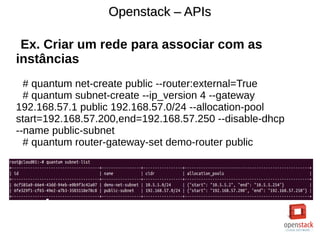

44. Openstack – APIsOpenstack – APIs
Ex. Criar um rede para associar com as
instâncias
# quantum net-create public --router:external=True
# quantum subnet-create --ip_version 4 --gateway
192.168.57.1 public 192.168.57.0/24 --allocation-pool
start=192.168.57.200,end=192.168.57.250 --disable-dhcp
--name public-subnet
# quantum router-gateway-set demo-router public

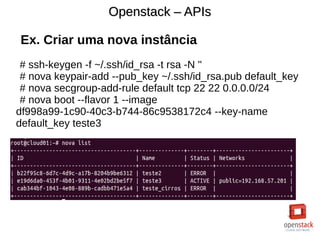

45. Openstack – APIsOpenstack – APIs
Ex. Criar uma nova instância
# ssh-keygen -f ~/.ssh/id_rsa -t rsa -N ''
# nova keypair-add --pub_key ~/.ssh/id_rsa.pub default_key
# nova secgroup-add-rule default tcp 22 22 0.0.0.0/24
# nova boot --flavor 1 --image
df998a99-1c90-40c3-b744-86c9538172c4 --key-name
default_key teste3

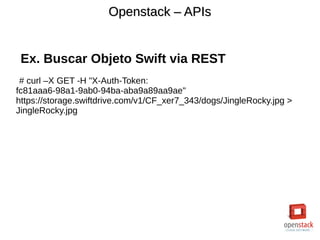

46. Openstack – APIsOpenstack – APIs
Ex. Buscar Objeto Swift via REST
# curl –X GET -H "X-Auth-Token:
fc81aaa6-98a1-9ab0-94ba-aba9a89aa9ae"
https://storage.swiftdrive.com/v1/CF_xer7_343/dogs/JingleRocky.jpg >

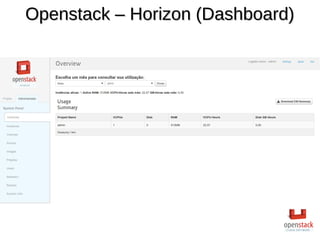

47. Openstack – Horizon (Dashboard)Openstack – Horizon (Dashboard)

48. Openstack – Horizon (Dashboard)Openstack – Horizon (Dashboard)

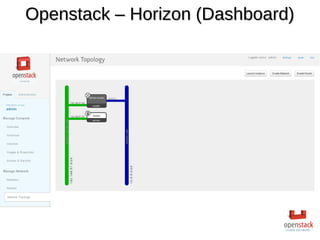

49. Openstack – Horizon (Dashboard)Openstack – Horizon (Dashboard)

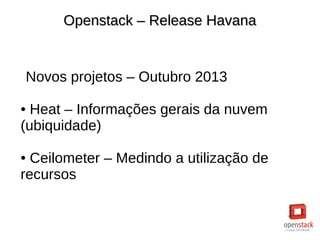

50. Openstack – Release HavanaOpenstack – Release Havana
Novos projetos – Outubro 2013
● Heat – Informações gerais da nuvem
(ubiquidade)
● Ceilometer – Medindo a utilização de
recursos

51. Openstack – Ferramentas / SoluçõesOpenstack – Ferramentas / Soluções
DevOps Installer
● Chef
● Crowbar (chef)
● Puppet
● Juju
Soluções Na Caixa
● Nebula
● StackOps
● Piston
● Fuel Mirantis
Alta Disponibilidade Openstack
● Pacemaker

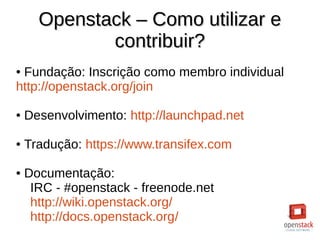

52. Openstack – Como utilizar eOpenstack – Como utilizar e
contribuir?contribuir?
● Fundação: Inscrição como membro individual
http://openstack.org/join
● Desenvolvimento: http://launchpad.net
● Tradução: https://www.transifex.com
● Documentação:
IRC - #openstack - freenode.net
http://wiki.openstack.org/
http://docs.openstack.org/

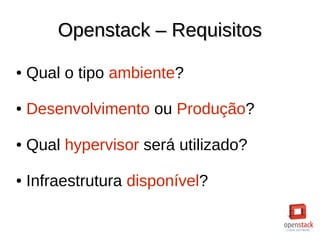

53. Openstack – RequisitosOpenstack – Requisitos
● Qual o tipo ambiente?
● Desenvolvimento ou Produção?
● Qual hypervisor será utilizado?
● Infraestrutura disponível?

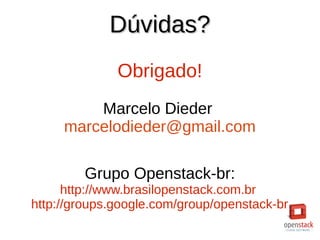

54. Dúvidas?Dúvidas?
Obrigado!
Marcelo Dieder
marcelodieder@gmail.com
Grupo Openstack-br:
http://www.brasilopenstack.com.br
http://groups.google.com/group/openstack-br
