1. Deploying Infrastructure-as-a-Service with CloudStack
Gustavo Ribeiro
@gustavonfr

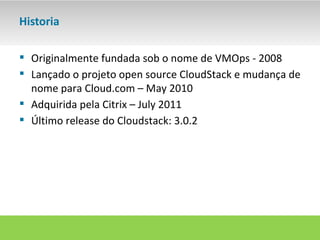

2. Historia
 Originalmente fundada sob o nome de VMOps - 2008
 Lançado o projeto open source CloudStack e mudança de
nome para Cloud.com – May 2010
 Adquirida pela Citrix – July 2011
 Último release do Cloudstack: 3.0.2

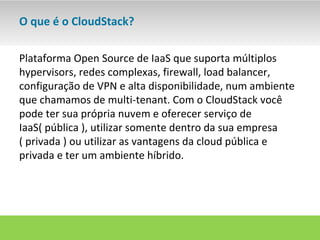

3. O que é o CloudStack?
Plataforma Open Source de IaaS que suporta múltiplos
hypervisors, redes complexas, firewall, load balancer,
configuração de VPN e alta disponibilidade, num ambiente
que chamamos de multi-tenant. Com o CloudStack você
pode ter sua própria nuvem e oferecer serviço de
IaaS( pública ), utilizar somente dentro da sua empresa
( privada ) ou utilizar as vantagens da cloud pública e
privada e ter um ambiente híbrido.

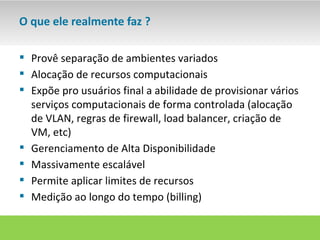

4. O que ele realmente faz ?
 Provê separação de ambientes variados
 Alocação de recursos computacionais
 Expõe pro usuários final a abilidade de provisionar vários
serviços computacionais de forma controlada (alocação
de VLAN, regras de firewall, load balancer, criação de
VM, etc)
 Gerenciamento de Alta Disponibilidade
 Massivamente escalável
 Permite aplicar limites de recursos
 Medição ao longo do tempo (billing)

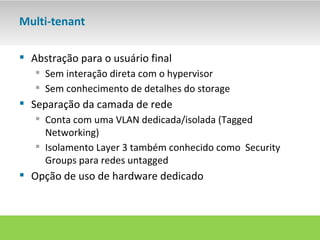

5. Multi-tenant
 Abstração para o usuário final
 Sem interação direta com o hypervisor
 Sem conhecimento de detalhes do storage
 Separação da camada de rede
 Conta com uma VLAN dedicada/isolada (Tagged
Networking)
 Isolamento Layer 3 também conhecido como Security
Groups para redes untagged
 Opção de uso de hardware dedicado

6. Suporte a múltiplos hypervisors
 KVM
 XenServer
 Xen Cloud Platform / XCP
 VMware
 Oracle VM

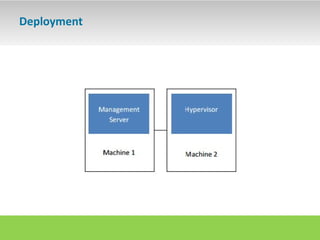

7. Deployment

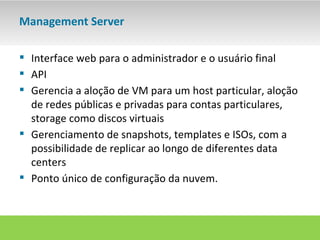

8. Management Server
 Interface web para o administrador e o usuário final
 API
 Gerencia a aloção de VM para um host particular, aloção
de redes públicas e privadas para contas particulares,
storage como discos virtuais
 Gerenciamento de snapshots, templates e ISOs, com a
possibilidade de replicar ao longo de diferentes data
centers
 Ponto único de configuração da nuvem.

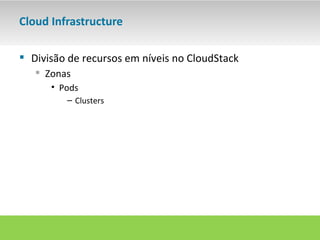

9. Cloud Infrastructure
 Divisão de recursos em níveis no CloudStack
 Zonas
• Pods
– Clusters

10. Zona
 Em geral é usado como designar uma localização
geográfica específica (datacenter).
 Cada zona possui seu próprio fornecimento de energia e
uplink
 Compartilha o storage secundário(ISO, templates e
snapshots) ao longo de toda zona.
 São visíves ao usuário final

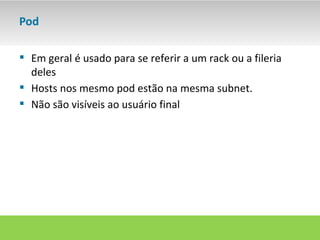

11. Pod
 Em geral é usado para se referir a um rack ou a fileria
deles
 Hosts nos mesmo pod estão na mesma subnet.
 Não são visíveis ao usuário final

12. Cluster
 Normalmente de 8 a 15 máquinas por cluster:
 Mesmo hypervisor (e mesma versão)
 Mesmos CPUs
 Mesma estratégia de networking (i.e. /dev/eth0 está
conectada a mesma rede em toda as máquinas)
 Uso do storage primário(Discos das Vms)
 Seria um pool no XenServer, set no KVM, Vmware cluster
no vCenter.
 Capaz de fazer live-migration sem interrupção pro
usuário

13. Cloud Infrastructure

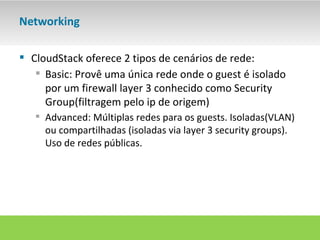

14. Networking
 CloudStack oferece 2 tipos de cenários de rede:
 Basic: Provê uma única rede onde o guest é isolado
por um firewall layer 3 conhecido como Security
Group(filtragem pelo ip de origem)
 Advanced: Múltiplas redes para os guests. Isoladas(VLAN)
ou compartilhadas (isoladas via layer 3 security groups).
Uso de redes públicas.

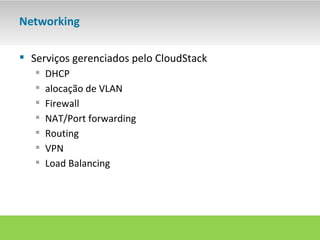

15. Networking
 Serviços gerenciados pelo CloudStack
 DHCP
 alocação de VLAN
 Firewall
 NAT/Port forwarding
 Routing
 VPN
 Load Balancing

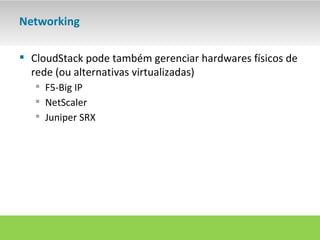

16. Networking
 CloudStack pode também gerenciar hardwares físicos de
rede (ou alternativas virtualizadas)
 F5-Big IP
 NetScaler
 Juniper SRX

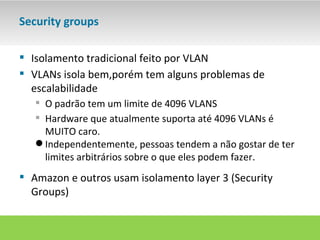

17. Security groups
 Isolamento tradicional feito por VLAN
 VLANs isola bem,porém tem alguns problemas de
escalabilidade
 O padrão tem um limite de 4096 VLANS
 Hardware que atualmente suporta até 4096 VLANs é
MUITO caro.
 Independentemente, pessoas tendem a não gostar de ter
limites arbitrários sobre o que eles podem fazer.
 Amazon e outros usam isolamento layer 3 (Security
Groups)

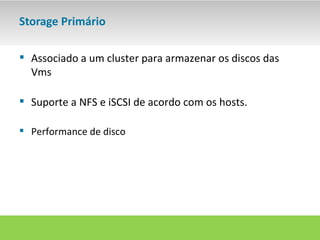

18. Storage Primário
 Associado a um cluster para armazenar os discos das
Vms
 Suporte a NFS e iSCSI de acordo com os hosts.
 Performance de disco

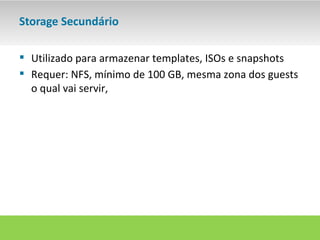

19. Storage Secundário
 Utilizado para armazenar templates, ISOs e snapshots
 Requer: NFS, mínimo de 100 GB, mesma zona dos guests
o qual vai servir,

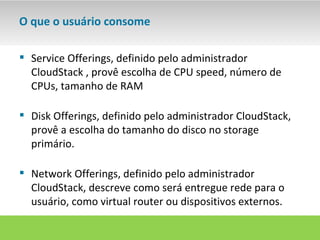

20. O que o usuário consome
 Service Offerings, definido pelo administrador
CloudStack , provê escolha de CPU speed, número de
CPUs, tamanho de RAM
 Disk Offerings, definido pelo administrador CloudStack,
provê a escolha do tamanho do disco no storage
primário.
 Network Offerings, definido pelo administrador
CloudStack, descreve como será entregue rede para o
usuário, como virtual router ou dispositivos externos.

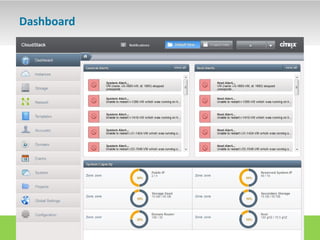

21. Dashboard

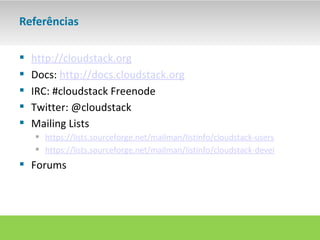

22. Referências
 http://cloudstack.org
 Docs: http://docs.cloudstack.org
 IRC: #cloudstack Freenode
 Twitter: @cloudstack
 Mailing Lists
 https://lists.sourceforge.net/mailman/listinfo/cloudstack-users
 https://lists.sourceforge.net/mailman/listinfo/cloudstack-devel
 Forums

23. Crash Course in Open Source Cloud Computing
by Gustavo Ribeiro is licensed under a Creative Commons Attribution-ShareAlike 3.0
United States License.
