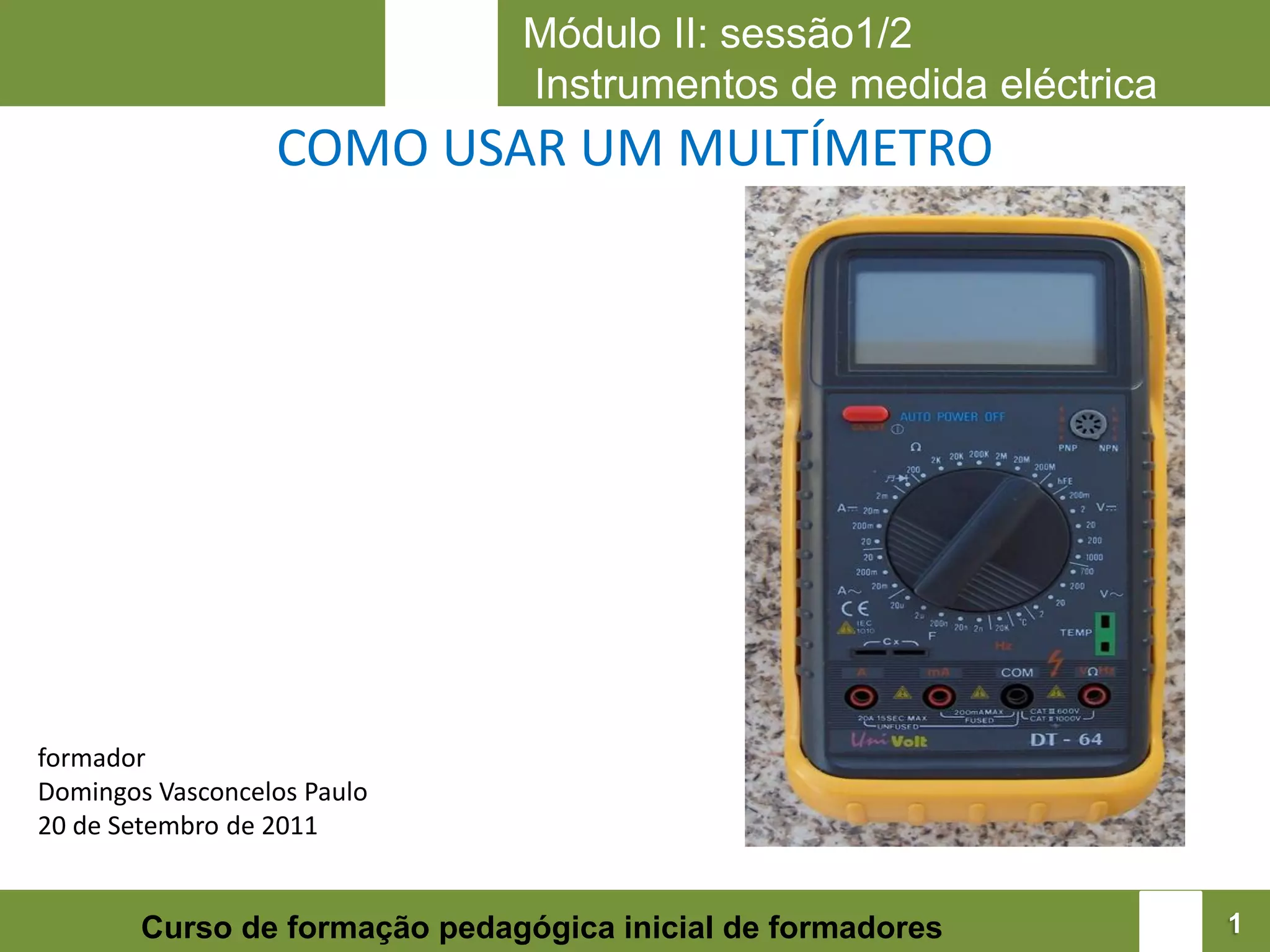

- 1. Módulo II: sessão1/2 Instrumentos de medida eléctrica COMO USAR UM MULTÍMETRO formador Domingos Vasconcelos Paulo 20 de Setembro de 2011 Curso de formação pedagógica inicial de formadores 1

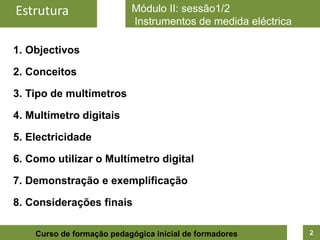

- 2. Estrutura Módulo II: sessão1/2 Instrumentos de medida eléctrica 1. Objectivos 2. Conceitos 3. Tipo de multímetros 4. Multímetro digitais 5. Electricidade 6. Como utilizar o Multímetro digital 7. Demonstração e exemplificação 8. Considerações finais Curso de formação pedagógica inicial de formadores 2

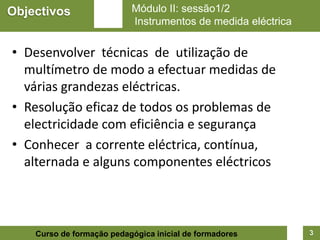

- 3. Objectivos Módulo II: sessão1/2 Instrumentos de medida eléctrica • Desenvolver técnicas de utilização de multímetro de modo a efectuar medidas de várias grandezas eléctricas. • Resolução eficaz de todos os problemas de electricidade com eficiência e segurança • Conhecer a corrente eléctrica, contínua, alternada e alguns componentes eléctricos Curso de formação pedagógica inicial de formadores 3

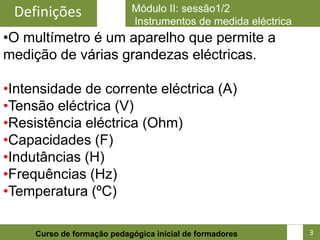

- 4. Definições Módulo II: sessão1/2 Instrumentos de medida eléctrica •O multímetro é um aparelho que permite a medição de várias grandezas eléctricas. •Intensidade de corrente eléctrica (A) •Tensão eléctrica (V) •Resistência eléctrica (Ohm) •Capacidades (F) •Indutâncias (H) •Frequências (Hz) •Temperatura (ºC) 4 Curso de formação pedagógica inicial de formadores 3

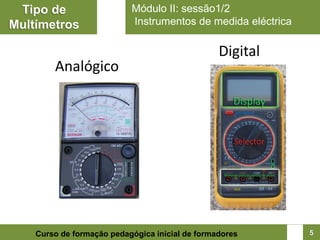

- 5. Tipo de Módulo II: sessão1/2 Multímetros Instrumentos de medida eléctrica Digital Analógico Curso de formação pedagógica inicial de formadores 5

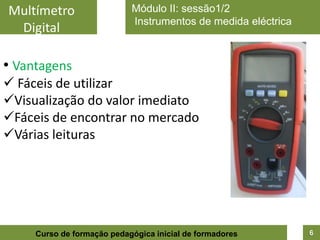

- 6. Multímetro Módulo II: sessão1/2 Instrumentos de medida eléctrica Digital • Vantagens Fáceis de utilizar Visualização do valor imediato Fáceis de encontrar no mercado Várias leituras Curso de formação pedagógica inicial de formadores 6

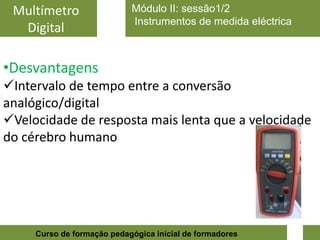

- 7. Multímetro Módulo II: sessão1/2 Instrumentos de medida eléctrica Digital •Desvantagens Intervalo de tempo entre a conversão analógico/digital Velocidade de resposta mais lenta que a velocidade do cérebro humano 7 Curso de formação pedagógica inicial de formadores

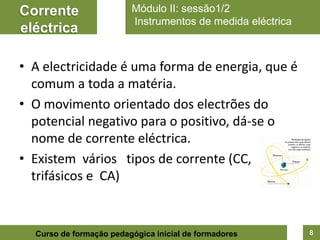

- 8. Corrente Módulo II: sessão1/2 Instrumentos de medida eléctrica eléctrica • A electricidade é uma forma de energia, que é comum a toda a matéria. • O movimento orientado dos electrões do potencial negativo para o positivo, dá-se o nome de corrente eléctrica. • Existem vários tipos de corrente (CC, trifásicos e CA) Curso de formação pedagógica inicial de formadores 8
- 9. Corrente Módulo II: sessão1/2 Instrumentos de medida eléctrica Alternada •Características e função seus valores variam em função do tempo. Percorre os condutores nos dois sentidos Aumenta , diminui , inverte e cresce. Mais utilizada, nas residências, indústrias e Espaços urbanos, etc. •Fonte: Geradores Barragens Fotovoltaica 9 Curso de formação pedagógica inicial de formadores 16

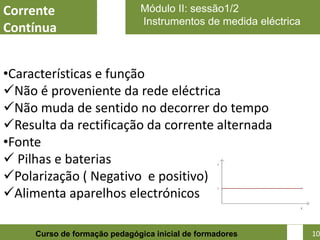

- 10. Corrente Módulo II: sessão1/2 Instrumentos de medida eléctrica Contínua •Características e função Não é proveniente da rede eléctrica Não muda de sentido no decorrer do tempo Resulta da rectificação da corrente alternada •Fonte Pilhas e baterias Polarização ( Negativo e positivo) Alimenta aparelhos electrónicos 10 Curso de formação pedagógica inicial de formadores 10

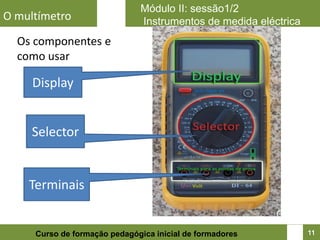

- 11. Módulo II: sessão1/2 Omultímetro Instrumentos de medida eléctrica Os componentes e como usar Display Selector Terminais Curso de formação pedagógica inicial de formadores 11

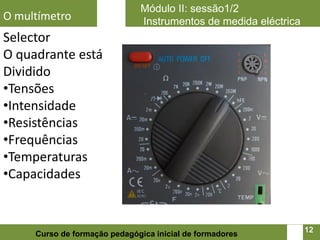

- 12. Módulo II: sessão1/2 Omultímetro Instrumentos de medida eléctrica Selector O quadrante está Dividido •Tensões •Intensidade •Resistências •Frequências •Temperaturas •Capacidades 12 12 Curso de formação pedagógica inicial de formadores

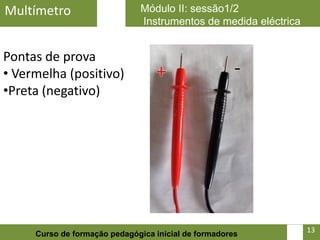

- 13. Multímetro Módulo II: sessão1/2 Instrumentos de medida eléctrica Pontas de prova • Vermelha (positivo) •Preta (negativo) 13 13 Curso de formação pedagógica inicial de formadores

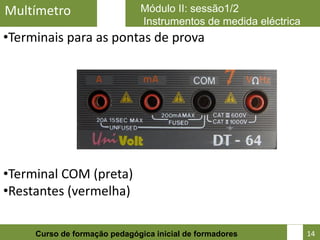

- 14. Multímetro Módulo II: sessão1/2 Instrumentos de medida eléctrica •Terminais para as pontas de prova •Terminal COM (preta) •Restantes (vermelha) 14 Curso de formação pedagógica inicial de formadores 14

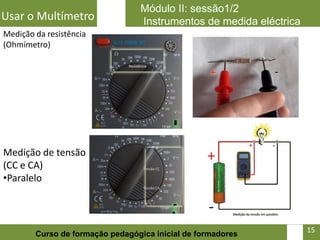

- 15. Módulo II: sessão1/2 Usaro Multímetro Instrumentos de medida eléctrica Medição da resistência (Ohmímetro) Medição de tensão (CC e CA) •Paralelo 15 15 Curso de formação pedagógica inicial de formadores

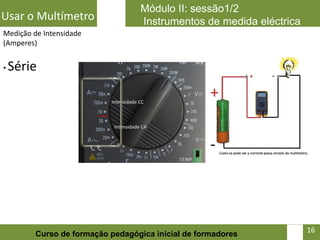

- 16. Módulo II: sessão1/2 Usaro Multímetro Instrumentos de medida eléctrica Medição de Intensidade (Amperes) • Série 16 16 Curso de formação pedagógica inicial de formadores
- 17. Considerações Módulo II: sessão1/2 finais Instrumentos de medida eléctrica •Antes de iniciar qualquer leitura, coloque a chave selectora no maior valor possível da escala da grandeza que irá ler. •Nunca leia resistência em circuitos alimentados •O multímetro digital normalmente oscila sua leitura em escalas menores dificultando a compreensão dos valores; nesses casos uma solução é aumentar a escala até obter um valor fixo. 17 17 Curso de formação pedagógica inicial de formadores

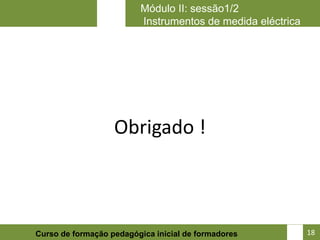

- 18. Módulo II: sessão1/2 Instrumentos de medida eléctrica Obrigado ! 18 Curso de formação pedagógica inicial de formadores 18
