Apresentação de sd2

Anderson Rodrigues
Marcos Rosa
Marcel Midlej

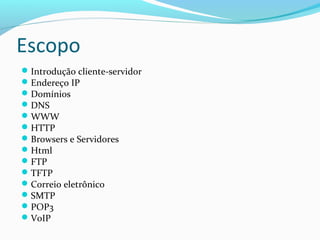

Escopo
Introdução cliente-servidor
Endereço IP
Domínios
DNS
WWW
HTTP
Browsers e Servidores
Html
FTP
TFTP
Correio eletrônico
SMTP
POP3
VoIP

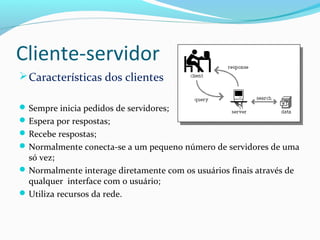

Cliente-servidor
Características dos clientes
Sempre inicia pedidos de servidores;
Espera por respostas;
Recebe respostas;
Normalmente conecta-se a um pequeno número de servidores de uma
só vez;
Normalmente interage diretamente com os usuários finais através de
qualquer interface com o usuário;
Utiliza recursos da rede.

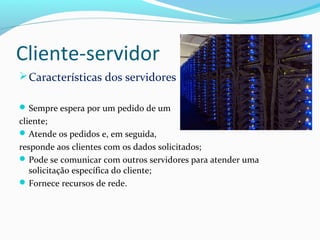

Cliente-servidor
Características dos servidores
Sempre espera por um pedido de um
cliente;
Atende os pedidos e, em seguida,
responde aos clientes com os dados solicitados;
Pode se comunicar com outros servidores para atender uma
solicitação específica do cliente;
Fornece recursos de rede.

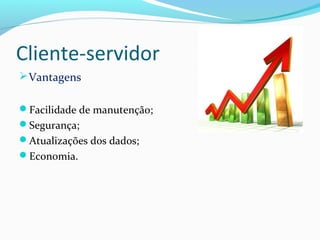

Cliente-servidor
Vantagens
Facilidade de manutenção;
Segurança;
Atualizações dos dados;
Economia.

Cliente-servidor
Desvantagens
Sobrecarga;
Falhas;
Comparação p2p.

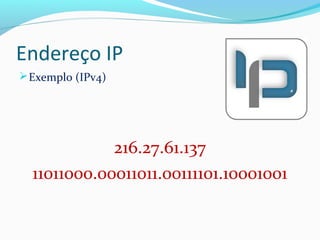

Endereço IP
Exemplo (IPv4)
216.27.61.137
11011000.00011011.00111101.10001001

Endereço IP
Limite da tecnologia
232
= 4.294.967.296 ~= 4,3 bi

Endereço IP
IPv6
2128
= 3,4028236692093846346337460743177e+38

Domínios
Memória
64.233.169.147
www.google.com

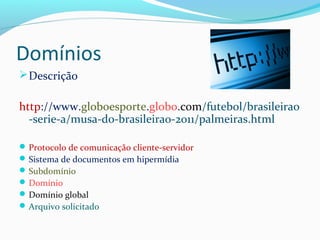

Domínios
Descrição
http://www.globoesporte.globo.com/futebol/brasileirao
-serie-a/musa-do-brasileirao-2011/palmeiras.html
Protocolo de comunicação cliente-servidor
Sistema de documentos em hipermídia
Subdomínio
Domínio
Domínio global
Arquivo solicitado

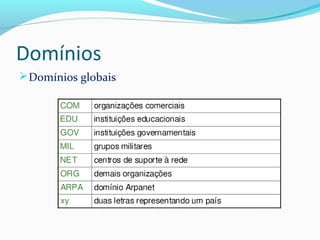

Domínios
Domínios globais

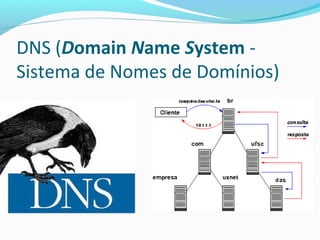

DNS (Domain Name System -
Sistema de Nomes de Domínios)

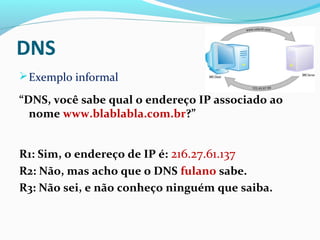

DNS
Exemplo informal
“DNS, você sabe qual o endereço IP associado ao
nome www.blablabla.com.br?”
R1: Sim, o endereço de IP é: 216.27.61.137
R2: Não, mas acho que o DNS fulano sabe.
R3: Não sei, e não conheço ninguém que saiba.

DNS
Consultas básicas

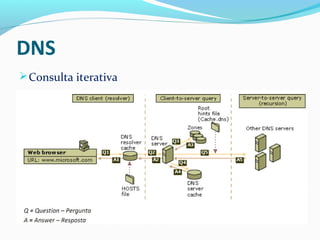

Consulta iterativa
Consulta recursiva

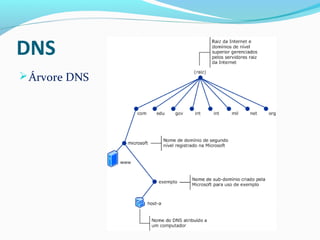

DNS

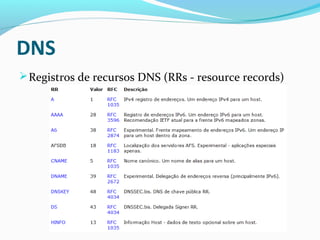

Registros de recursos DNS (RRs - resource records)

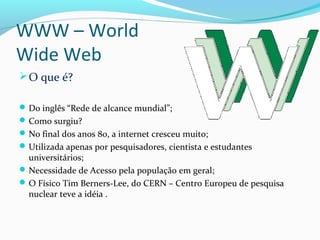

WWW – World
Wide Web
O que é?
Do inglês “Rede de alcance mundial”;
Como surgiu?
No final dos anos 80, a internet cresceu muito;
Utilizada apenas por pesquisadores, cientista e estudantes
universitários;
Necessidade de Acesso pela população em geral;
O Físico Tim Berners-Lee, do CERN – Centro Europeu de pesquisa
nuclear teve a idéia .

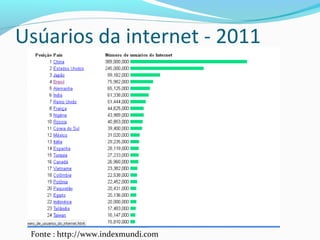

Usúarios da internet - 2011
Fonte : http://www.indexmundi.com

Usúarios da internet – Brasil

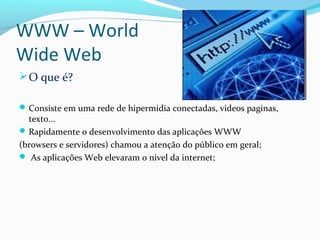

WWW – World
Wide Web
O que é?
Consiste em uma rede de hipermídia conectadas, videos paginas,
texto...
Rapidamente o desenvolvimento das aplicações WWW
(browsers e servidores) chamou a atenção do público em geral;
 As aplicações Web elevaram o nível da internet;

WWW – World
Wide Web
Como funciona?
É um sistema de hipermídia interconectados;
Vídeos, páginas, musicas, imagens e outros documentos;
Protocolo utilizado HTTP, podendo variar em HTTPS;
Dns resolve a url;
Browser manda requisição http;
Servidor responde;

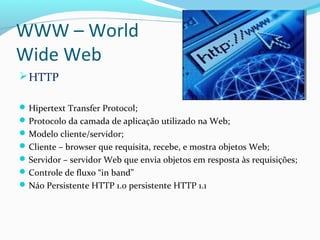

WWW – World
Wide Web
HTTP
Hipertext Transfer Protocol;
Protocolo da camada de aplicação utilizado na Web;
Modelo cliente/servidor;
Cliente – browser que requisita, recebe, e mostra objetos Web;
Servidor – servidor Web que envia objetos em resposta às requisições;
Controle de fluxo “in band”
Náo Persistente HTTP 1.0 persistente HTTP 1.1

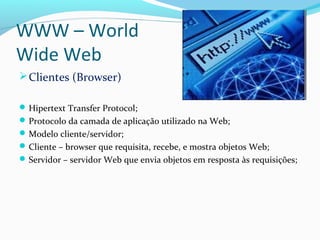

WWW – World
Wide Web
Clientes (Browser)
Hipertext Transfer Protocol;
Protocolo da camada de aplicação utilizado na Web;
Modelo cliente/servidor;
Cliente – browser que requisita, recebe, e mostra objetos Web;
Servidor – servidor Web que envia objetos em resposta às requisições;

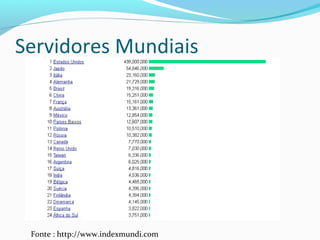

Servidores Mundiais

WWW – World
Wide Web

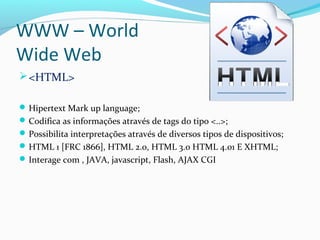

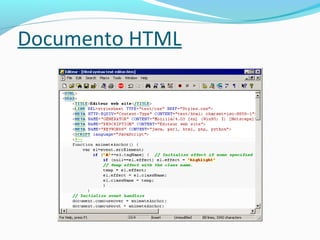

<HTML>
Hipertext Mark up language;
Codifica as informações através de tags do tipo <..>;
Possibilita interpretações através de diversos tipos de dispositivos;
HTML 1 [FRC 1866], HTML 2.0, HTML 3.0 HTML 4.01 E XHTML;
Interage com , JAVA, javascript, Flash, AJAX CGI

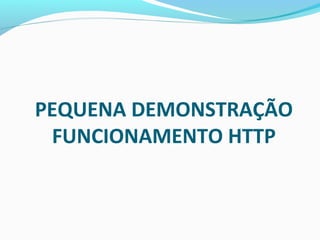

PEQUENA DEMONSTRAÇÃO

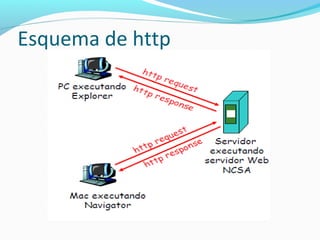

FUNCIONAMENTO HTTP

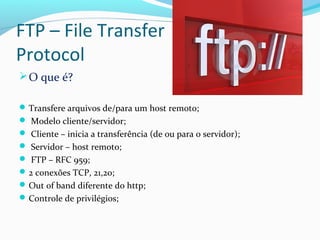

FTP – File Transfer
Protocol
O que é?
Transfere arquivos de/para um host remoto;
 Modelo cliente/servidor;
 Cliente – inicia a transferência (de ou para o servidor);
 Servidor – host remoto;
 FTP – RFC 959;
2 conexões TCP, 21,20;
Out of band diferente do http;
Controle de privilégios;

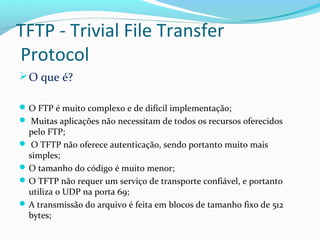

TFTP - Trivial File Transfer
Protocol
O que é?
O FTP é muito complexo e de difícil implementação;
 Muitas aplicações não necessitam de todos os recursos oferecidos
pelo FTP;
 O TFTP não oferece autenticação, sendo portanto muito mais
simples;
O tamanho do código é muito menor;
O TFTP não requer um serviço de transporte confiável, e portanto
utiliza o UDP na porta 69;
A transmissão do arquivo é feita em blocos de tamanho fixo de 512
bytes;

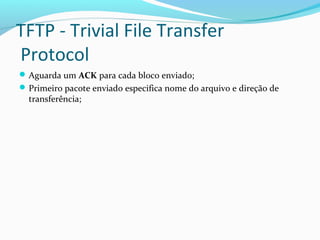

TFTP - Trivial File Transfer
Protocol
Aguarda um ACK para cada bloco enviado;
Primeiro pacote enviado especifica nome do arquivo e direção de
transferência;

Correio Eletrônico
História
Existe há mais de 20 anos
Inicialmente utilizado principalmente no meio acadêmico
Durante os anos 90 substituiu o correio convencional
Consistiam em FTP onde a primeira linha do arquivo continha o
endereço do destinatário (Incovenientes):
Enviar mensagens a um grupo, sem estrutura interna, sem
confirmação, interface mal integrada com o usuário, somente
textos.
Foram propostos sistemas mais elaborados (ex.: Um por alunos de
Ciência da Computação baseado na RFC 822).

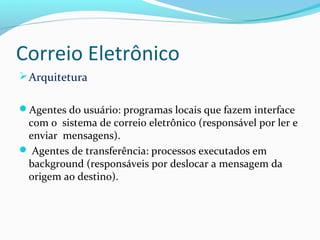

Correio Eletrônico
Arquitetura
Agentes do usuário: programas locais que fazem interface
com o sistema de correio eletrônico (responsável por ler e
enviar mensagens).
 Agentes de transferência: processos executados em
background (responsáveis por deslocar a mensagem da
origem ao destino).

Correio Eletrônico

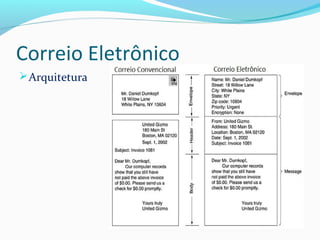

Arquitetura

Correio Eletrônico
 Arquitetura (as 5 funções básicas)
Composição: processo de criar mensagens e respostas, ex.:
responder mensagens (AU)
Transferência: o sistema faz automaticamente (AT)
Geração de Relatórios: informar o remetente sobre o que
aconteceu com a mensagens enviada (AU e AT)
 Exibição das mensagens recebidas: permitir ao usuário a leitura
das mensagens(AU)
 Disposição: o que o destinatário faz com a msg ? joga fora,
grava.(AU)
 Pode ter outras funções mais avançadas (enviar msg a lista de
pessoas)

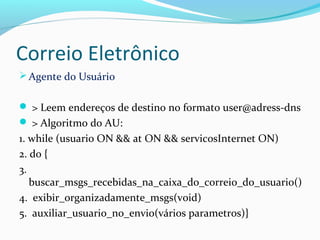

Correio Eletrônico

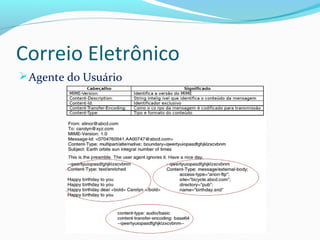

Agente do Usuário
 > Leem endereços de destino no formato user@adress-dns
 > Algoritmo do AU:
1. while (usuario ON && at ON && servicosInternet ON)
2. do {
3.
buscar_msgs_recebidas_na_caixa_do_correio_do_usuario()
4. exibir_organizadamente_msgs(void)
5. auxiliar_usuario_no_envio(vários parametros)}

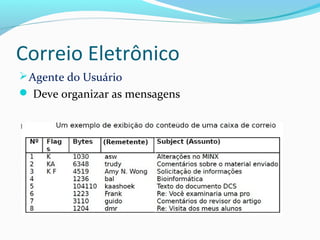

Correio Eletrônico
 Deve organizar as mensagens

Correio Eletrônico
 Realizar suas operações de acordo com o cabeçalho
da mensagem

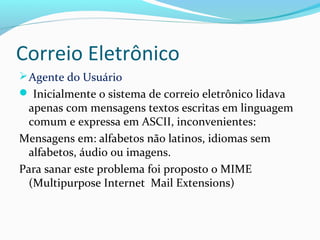

Correio Eletrônico
 Inicialmente o sistema de correio eletrônico lidava
apenas com mensagens textos escritas em linguagem
comum e expressa em ASCII, inconvenientes:
Mensagens em: alfabetos não latinos, idiomas sem
alfabetos, áudio ou imagens.
Para sanar este problema foi proposto o MIME
(Multipurpose Internet Mail Extensions)

Correio Eletrônico

Correio Eletrônico
Agente de Transferencia (SMTP: Simple Mail Transfer
Protocol)
A máquina de origem estabelece uma conexão TCP
com a porta 25 da máquina de destino
 Um daemon de correio eletrônico escuta os eventos e
copia as mensagens recebidas pela conexão para a
caixa de correio

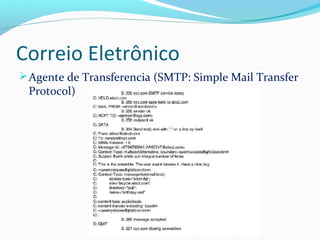

Correio Eletrônico
Agente de Transferencia (SMTP: Simple Mail Transfer
Protocol)

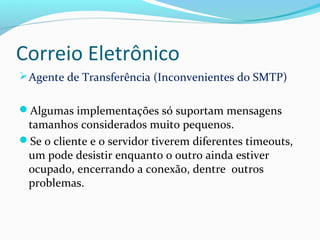

Correio Eletrônico
Agente de Transferência (Inconvenientes do SMTP)
Algumas implementações só suportam mensagens
tamanhos considerados muito pequenos.
Se o cliente e o servidor tiverem diferentes timeouts,
um pode desistir enquanto o outro ainda estiver
ocupado, encerrando a conexão, dentre outros
problemas.

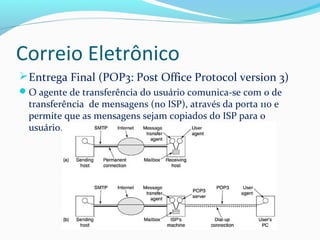

Correio Eletrônico
Entrega Final (POP3: Post Office Protocol version 3)
O agente de transferência do usuário comunica-se com o de
transferência de mensagens (no ISP), através da porta 110 e
permite que as mensagens sejam copiados do ISP para o
usuário.

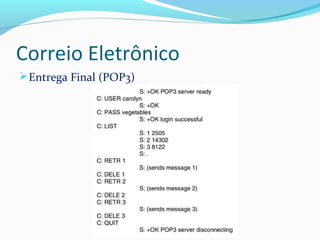

Correio Eletrônico
Entrega Final (POP3)

Correio Eletrônico

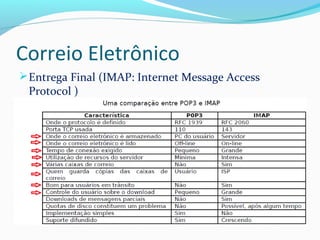

Entrega Final (IMAP: Internet Message Access
Protocol )

Correio Eletrônico
Webmail
Agentes de transferência de mensagens escutam a porta 25 em
busca de conexões de SMTP de entrada;
Estabelecer a conexão TCP, onde os comandos SMTP podem ser
enviados;
 Após a autorização (login e senha digitados pelo usuário)
 pelo servidor, se validado, o servidor encontrará a caixa de
correio do usuário e exibirá as mensagens formatada como uma
página em HTML;
Exemplos: hotmail e gmail.

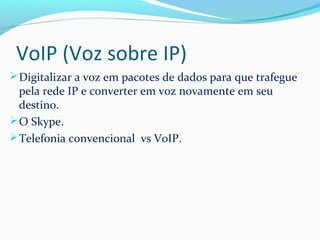

VoIP (Voz sobre IP)
Digitalizar a voz em pacotes de dados para que trafegue
pela rede IP e converter em voz novamente em seu
destino.
O Skype.
Telefonia convencional vs VoIP.

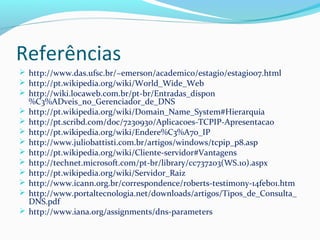

Referências
 http://www.das.ufsc.br/~emerson/academico/estagio/estagio07.html
 http://pt.wikipedia.org/wiki/World_Wide_Web
 http://wiki.locaweb.com.br/pt-br/Entradas_dispon
%C3%ADveis_no_Gerenciador_de_DNS
 http://pt.wikipedia.org/wiki/Domain_Name_System#Hierarquia
 http://pt.scribd.com/doc/7230930/Aplicacoes-TCPIP-Apresentacao
 http://pt.wikipedia.org/wiki/Endere%C3%A7o_IP
 http://www.juliobattisti.com.br/artigos/windows/tcpip_p8.asp
 http://pt.wikipedia.org/wiki/Cliente-servidor#Vantagens
 http://technet.microsoft.com/pt-br/library/cc737203(WS.10).aspx
 http://pt.wikipedia.org/wiki/Servidor_Raiz
 http://www.icann.org.br/correspondence/roberts-testimony-14feb01.htm
 http://www.portaltecnologia.net/downloads/artigos/Tipos_de_Consulta_
DNS.pdf
 http://www.iana.org/assignments/dns-parameters
