Este documento fornece instruções de segurança para atividades como solda, montagem de andaimes e infraestrutura elétrica em tanques de armazenamento. Ele lista os equipamentos de proteção individual necessários e os procedimentos a serem seguidos para cada etapa do trabalho, visando prevenir acidentes como quedas, choques elétricos, queimaduras e cortes.

1. APR - Análise Preliminar e Risco AST# Quantidade de Página: 02 Data: ( X ) Nova
( ) Revisão
Título do trabalho:
Solda de suportes, montagem de infraestruruta elétrica,
Encarregado/Supervidor:
ANTONIO GOMES
Nome do projeto:
INSTALÇÃO DOS SENSORES
DE NIVEIS
Analisado por:
Local:
ÁREA DOS TANQUES
Empresa:
VALUL SERVICE
Revisada por:
EPI’s DE USO OBRIGATÓRIO: Calçado de Segurança, Óculos de segurança, Luvas pigmentadas, luvas de malha (super tato),
Capacete de segurança com jugular, luvas de vaqueta, avental de raspa de couro, protetor fácial, máscara de solda, cinto de
seguraça tipo paraquedista, talabarte duplo com absorvedor ante choque;
Aprovado por:
Atividade Passo a Passo Riscos Procedimento recomendado
1- Isolar a área 1.1 - Nenhum Nenhum 1.1.1 Isole a área com fitas zebradas;
1.1.2 Sinalize o local com placas;
1.1.3 Inpecione os EPI’s que serão utilizados antes de iniciar as atividades
1

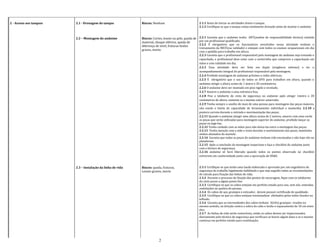

2. 2 - Acesso aos tanques 2.1 - Drenagem do tanque
2.2 – Montagem do andaime
2.3 – Instalação da linha de vida
Riscos: Nenhum
Riscos: Cortes, lesoes na pele, queda de
material, choque elétrico, queda de
diferença de nível, fraturas lesões
graves, morte.
Riscos: queda, fraturas,
Lesoes graves, morte
2.1.1 Antes de iniciar as atividades drene o tanque.
2.1.2 Certifique-se que o tanque esteja totalmente drenado antes de montar o andaime
2.2.1 Garanta que o andaime tenha ART(analise de responsabilidade técnica) emitida
por um profissional qualificado.
2.2.2 É obrigatório que os funcionários envolvidos nessa atividade tenham o
treinamento da NR35(na validade) e estejam com todos os exames ocupacionais em dia
com a aptidão para trabalho em altura.
2.2.3 Garanta que o profissional responsável pela montagem do andaime seja treinado e
capacitado, o profissional deve estar com a carteirinha que comprove a capacitação em
mãos e com validade em dia;
2.2.3 Essa atividade deve ser feita em dupla (exigência mínimo) e ter o
acompanhamento integral do profissional responsável pela montagem;
2.2.4 Proibido montagem de andaime próximo a redes elétricas;
2.2.5 É obrigatório que o uso de todos os EPIS para trabalhos em altura, quando o
andaime atingir a altura acima de 1 metro e 20 centimetros;
2.2.6 O andaime deve ser montado em piso rígido e nivelado;
2.2.7 Amarre o andaime a uma estrutura fixa;
2.2.8 Fixe o talabarte do cinto de segurança no andaime após atingir 1metro e 20
centimetros de altura, somente se o mesmo estiver amarrado;
2.2.9 Tenha sempre o auxilio de mais de uma pessoa para montagem das peças maiores,
não exeda o limite de capacidade de levantamento individual e mantenha 2.2.10 a
postura correta durante a retirada e movimentação das peças;
2.2.11 Quando o andaime atingir uma altura acima de 2 metros, amarre com uma corda
as peças que serão utilizadas para montagem superior do andaime, proibido lançar as
peças ou joga-las;
2.2.12 Tenha cuidado com as mãos para não deixa-las entre a montagem das peças;
2.2.13 Tenha atenção com a mão e rosto durante o martelamento das peças, mantenha
ambos afastados do martelo.
2.2.14 Garanta que todas as peças do andaime tenham cido encaixadas e não haja vão na
plataforma
2.2.15 Após a conclusão da montagem inspecione e faça o checklist do andaime junto
com o técnico de segurança;
2.2.16 andaime só Será liberado quando todos os pontos observado no checklist
estiverem em conformidade junto com a aprovação de HS&E.
2.3.1 Certifique-se que tenha uma laudo elaborado e aprovado por um engenheiro de
segurança do trabalho legalmente habilitado e que seja seguido todas as recomendações
de calculo para fixação das linhas de vida;
2.3.2 Durante o processo de fixação dos pontos de ancoragem, fique com os talabartes
do cinto preso a algum ponto fixo
2.3.3 Certifique-se que os cabos estejam em perfeito estado para uso, sem nós, emendas,
ondulações ou quebra de pernas;
2.3.4 Os cabos de aço, grampos e esticador, devem possuir certificado de qualidade;
2.3.5 Certifique-se que os cabos estejam tensionadose alinhados pelos tubos fixados no
telhado;
2.3.6 Garanta que as extremidades dos cabos tenham 3(três) grampos virados no
mesmo sentido, na direção contra a sobra do cabo e tenha o espacamento de 10 cm entre
eles.
2.3.7 As linhas de vida serão removíveis, então os cabos devem ser inspecionados
diariamente pelo técnico de segurança que verificara se houve algum dano e se o mesmo
continua em perfeito estado para reutilização;
2

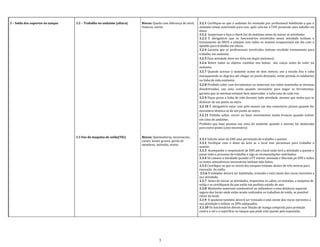

3. 3 – Solda dos suportes no tanque 3.2 – Trabalho no andaime (altura)
3.3 Uso da maquina de solda(TIG)
Riscos: Queda com diferença de nível,
fraturas, morte.
Riscos: Queimaduras, escoreacoes,
cortes, lesoes graves, perda de
membros, incêndio, morte.
3.2.1 Certifique-se que o andaime foi montado por profissional habilitado e que o
andaime esteja autorizado para uso, após solicitar a EHS permissão para trabalho em
altura.
3.2.2 Inspecione e faça o check list do andaime antes de iniciar as atividades
3.2.3 É obrigatório que os funcionários envolvidos nessa atividade tenham o
treinamento da NR35 e estejam com todos os exames ocupacionais em dia com a
aptidão para trabalho em altura.
3.2.4 Garanta que os profissionais envolvidos tenham recebido treinamento para
trabalho em andaime;
3.2.5 Essa atividade deve ser feita em dupla (mínimo);
3.2.6 Retire todos os objetos contidos nos bolsos das calças antes de subir no
andaime;
3.2.7 Quando acessar o andaime acime de dois metros, use a escada fixa e suba
macaqueando os degraus até chegar no ponto desejado, então prenda os talabartes
na linha de vida existente;
3.2.8 Proibido subir com ferramentas ou materiais nas mãos mantenha as mesmas
desobstruidas, use uma corda quando necessário para pegar as ferramentas,
garanta que as mesmas estejam bem amarradas e suba uma de cada vez;
3.2.9 Fique preso a linha de vida durante toda atividade, mesmo que tenha que se
deslocar de um ponto ao outro
3.2.10 É obrigatório estar com pelo menos um dos conectores presos quando for
necessário desloca-se de um ponto ao outro;
3.2.11 Poibido saltar, correr ou fazer movimentos muito bruscos quando estiver
em cima do andaime;
Proibido que haja pessoas em cima do andaime quando o mesmo for deslocado
para outro ponto (caso necessário)
3.3.1 Solicite setor de EHS uma permissão de trabalho a quente.
3.3.2 Verifique com o dono da área se o local tem permissao para trabalho a
quente;
3.3.3 Acompanhe o responsável de EHS até o local onde terá a atividade a quente e
passe todo o processo de trabalho e siga as recomendações solicitadas;
3.3.4 Só comece a atividade quando a PT estiver assinada e liberada po EHS e todos
os testes atmosfericos necessários tenham sido feitos;
3.3.5 Certifique-se que os niveis dos tanques estejam abaixo de três metros para
execução da solda;
3.3.6 O soldador deverá ser habilitado, treinado e está ciente dos riscos inerentes a
sua atividade;
3.3.7 Antes de iniciar as atividades, inspecione os cabos, as tomadas, a maquina de
solda e se certifiquem de que estão em perfeito estado de uso;
3.3.8 Mantenha materiais combustível ou inflamável a uma distância superior
segura dos locais onde estão sendo realizados os trabalhos de solda, se possível
retire do local;
3.3.9 O ajudante também deverá ser treinado e está ciente dos riscos inerentes a
sua atividade e utilizar os EPIs adequados;
3.3.10 Os funcionários devem usar blusão de manga comprida para proteção
contra o sol e a superfície no tanque que pode está quente pela exposição;
3

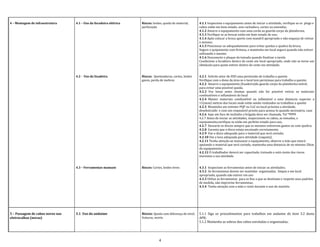

4. 4 – Montagem de infraestrutura 4.1 – Uso da furadeira elétrica
4.2 - Uso da lixadeira
4.3 – Ferramentas manuais
Riscos: lesões, queda de material,
perfuração
Riscos: Queimaduras, cortes, lesões
gaves, perda de mebros
Riscos: Cortes, lesões leves
4.1.1 Inspecione o equipamento antes de iniciar a atividade, verifique se os plugs e
cabos estão em bom estado, sem rachadura, cortes ou emendas;
4.1.2 Amarre o equipamento com uma corda ao guarda corpo da plataforma;
4.1.3 Verifique se as brocas estão em bom estado de uso;
4.1.4 Após colocar a broca aperte com mandril apropriado e não esqueça de retirar
o mesmo;
4.1.5 Posicionar-se adequadamente para evitar quedas e quabra da broca,
Segure o quipamento com firmesa, e mantenha em local seguro quando não estiver
utilizando o mesmo
4.1.6 Desconecte o pluque da tomada quando finalizar a tarefa.
Condicione a furadeira dentro do cesto em local apropriado, onde não se torne um
obstáculo para quem estiver dentro do cesto em atividade;
4.2.1 Solicite setor de EHS uma permissão de trabalho a quente.
Verifique com o dono da área se o local tem permissao para trabalho a quente;
4.2.2 Amarre o equipamento (lixadeira)do guarda corpo da plataforma móvel,
para evitar uma possível queda;
4.2.3 Use lonas antes chamas quando não for possível retirar os materiais
combustíveis e inflamáveis do local
4.2.4 Manter materiais combustível ou inflamável a uma distancia superior a
11(onze) metros dos locais onde estão sendo realizados os trabalhos a quente
4.2.5 Mantenha um extintor PQP ou Co2 no local próximo a atividade,
desobstruído e com um resposável pronto para aciona-lo quando necessário, caso
4.2.6 haja um foco de incêndio a brigada deve ser chamada. Tel *9999
4.2.7 Antes de iniciar as atividades, inspecionem os cabos, as tomadas, e
equipamento,verifique se estão em perfeito estado para uso;
4.2.7 Descarte os discos sempre que os mesmos estiverem gastos ou com quebra;
4.2.8 Garanta que o disco esteja encaixado corretamente;
4.2.9 Use o disco adequado para o material que será cortado;
4.2.10 Use a luva adequada para atividade (vaqueta)
4.2.11 Tenha atenção ao manusear o equipamento, observe a mão que estará
apoiando o material que será cortado, mantenha uma distancia de no minimo 20cm
do equipamento;
4.2.12 O trabalhador deverá ser capacitado, treinado e está ciente dos riscos
inerentes a sua atividade
4.3.1 Inspecione as ferramentas antes de iniciar as atividades;
4.3.2 As ferramentas devem ser mantidas organizadas, limpas e em local
apropriado, quando não estiver em uso
4.3.3 Utilize as ferramentas para os fins a que se destinam e respeite seus padrões
de medida, não improvise ferramentas;
4.3.4 Tenha atenção com a mão e rosto durante o uso do martelo.
5 – Passagem de cabos novos nas
eletrocalhas (novas)
5.1 Uso do andaime Riscos: Queda com diferença de nível,
fraturas, morte.
5.1.1 Siga os procedimentos para trabalhos em andaime do item 3.2 desta
APR;
5.1.2 Mantenha as sobras dos cabos enroladas e organizadas;
4

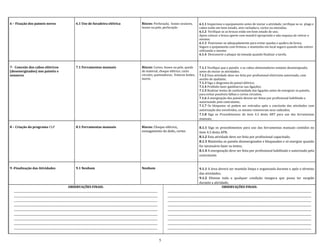

5. 6 – Fixação dos paineis novos 6.1 Uso de furadeira elétrica Riscos: Perfuração, losoes oculares,
lesoes na pele, perfuração
6.1.1 Inspecione o equipamento antes de iniciar a atividade, verifique se os plugs e
cabos estão em bom estado, sem rachadura, cortes ou emendas;
6.1.2 Verifique se as brocas estão em bom estado de uso;
Apois colocar a broca aperte com mandril apropriado e não esqueça de retirar o
mesmo;
6.1.3 Posicionar-se adequadamente para evitar quedas e quabra da broca,
Segure o quipamento com firmesa, e mantenha em local seguro quando não estiver
utilizando o mesmo
6.1.4 Desconecte o pluque da tomada quando finalizar a tarefa.
7- Conexão dos cabos elétricos
(desenergizados) nos painéis e
sensores
7.1 Ferramentas manuais Riscos: Cortes, lesoes na pele, queda
de material, choque elétrico, curto
circuito, queimaduras, fraturas lesões,
morte.
7.1.1 Verifique que o painéis e os cabos alimentadores estejam desenergizado,
antes de iniciar as atividades;
7.1.2 Essa atividade deve ser feita por profissional eletricista autorizado, com
auxilio de ajudante;
7.1.3 Siga o diagrama do painel elétrico;
7.1.4 Proibido fazer gambiarras nas ligações;
7.1.5 Realizar testes de conformidade das ligações antes de energizar os painéis,
para evitar possíveis falhas e curtos circuitos;
7.1.6 A energização dos painéis devem ser feitas por profissional habilitado e
autorizando pela contratante;
7.1.7 Os bloqueios só podem ser retirados após a conclusão das atividades com
autorização dos envolvidos, os mesmo removeram seus cadeados;
7.1.8 Siga os Procedimentos do item 4.3 desta ART para uso das ferramentas
manuais;
8 – Criação do programa CLP 8.1 Ferramentas manuais Riscos: Choque elétrico,
esmagamento do dedo, cortes
8.1.1 Siga os procedimentos para uso das ferramentas manuais contidos no
item 4.3 desta APR;
8.1.2 Esta atividade deve ser feita por profissional capacitado;
8.1.3 Mantenha os painéis desenergizados e bloqueados e só energize quando
for necessário fazer os testes;
8.1.4 A energização deve ser feita por profissional habilitado e autorizado pela
contratante.
9 -Finalização das Atividades 9.1 Nenhum Nenhum 9.1.1 A área deverá ser mantida limpa e organizada durante e após o término
das atividades;
9.1.2 Elimine toda e qualquer condição insegura que possa ter surgido
durante a atividade;
OBSERVAÇÕES FINAIS:
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
OBSERVAÇÕES FINAIS:
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
_________________________________________________________________________________________________________________
5

6. 6
Os colaboradores abaixo estão cientes dos riscos e medidas preventivas existentes no ambiente de trabalho
N Nome Função Assinatura
01
02
03
04
05
06
07
08
09
10
11
12
13
14

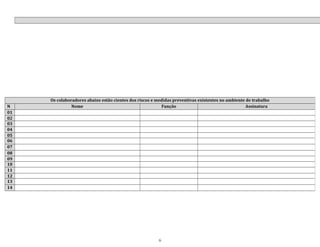

7. 6
Os colaboradores abaixo estão cientes dos riscos e medidas preventivas existentes no ambiente de trabalho
N Nome Função Assinatura
01
02
03
04
05
06
07
08
09
10
11
12
13
14
