Análise Comparativa:
MP3 e AAC
Bernardo de Campos Vidal Camilo
Pedro de Vasconcellos
Rachel Gonçalves de Castro
22/11/2014 Universidade Federal do Rio de Janeiro 1
Roteiro
• Introdução
– Motivação
– MPEG
– Janela
• Codificador perceptivo
• MP3
• AAC
• Conclusão
– Vantagens e desvantagens
• Bibliografia
• Dúvidas
22/11/2014 Universidade Federal do Rio de Janeiro 2

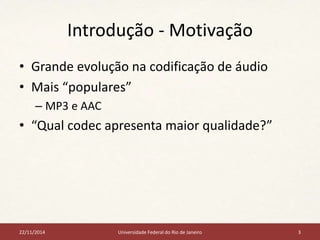

Introdução - Motivação
• Grande evolução na codificação de áudio
• Mais “populares”
– MP3 e AAC
• “Qual codec apresenta maior qualidade?”
22/11/2014 Universidade Federal do Rio de Janeiro 3

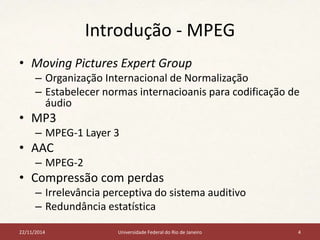

Introdução - MPEG
• Moving Pictures Expert Group
– Organização Internacional de Normalização
– Estabelecer normas internacioanis para codificação de
áudio
• MP3
– MPEG-1 Layer 3
• AAC
– MPEG-2
• Compressão com perdas
– Irrelevância perceptiva do sistema auditivo
– Redundância estatística
22/11/2014 Universidade Federal do Rio de Janeiro 4

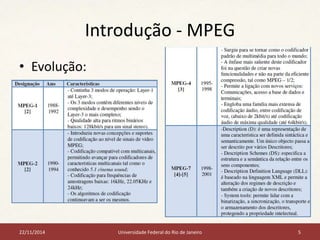

Introdução - MPEG
• Evolução:
22/11/2014 Universidade Federal do Rio de Janeiro 5
Introdução - MPEG
• Aplicações:
– Produção de áudio
– Transmissão de som televiso
– Armazenamento digital
22/11/2014 Universidade Federal do Rio de Janeiro 6

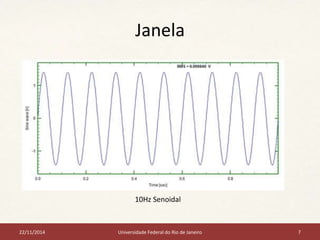

Janela
10Hz Senoidal
22/11/2014 Universidade Federal do Rio de Janeiro 7
Janela

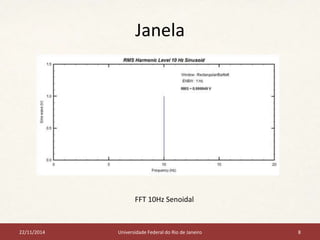

FFT 10Hz Senoidal
22/11/2014 Universidade Federal do Rio de Janeiro 8

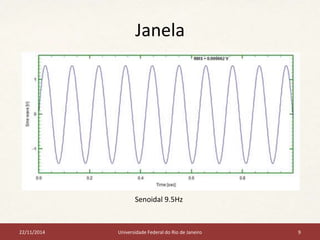

Janela
Senoidal 9.5Hz
22/11/2014 Universidade Federal do Rio de Janeiro 9
Janela

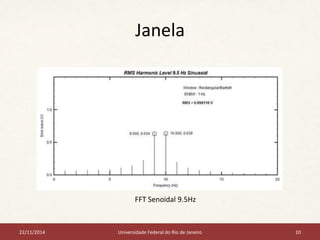

FFT Senoidal 9.5Hz
22/11/2014 Universidade Federal do Rio de Janeiro 10

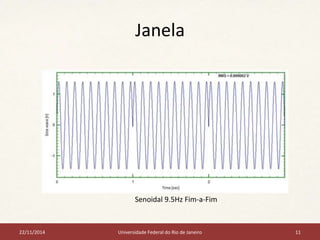

Janela
Senoidal 9.5Hz Fim-a-Fim
22/11/2014 Universidade Federal do Rio de Janeiro 11
Janela

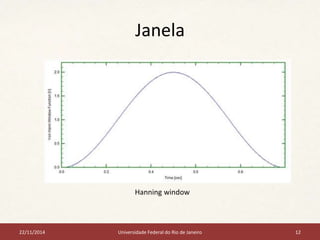

Hanning window
22/11/2014 Universidade Federal do Rio de Janeiro 12
Janela
Senoidal multiplicada pela janela
22/11/2014 Universidade Federal do Rio de Janeiro 13

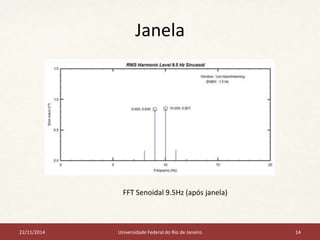

Janela
FFT Senoidal 9.5Hz (após janela)
22/11/2014 Universidade Federal do Rio de Janeiro 14

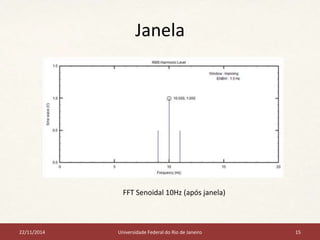

Janela
FFT Senoidal 10Hz (após janela)
22/11/2014 Universidade Federal do Rio de Janeiro 15
Janela
Senoidal 10Hz, evento curto de 100Hz
22/11/2014 Universidade Federal do Rio de Janeiro 16
Janela

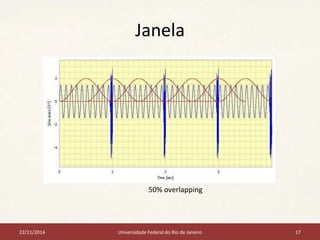

50% overlapping
22/11/2014 Universidade Federal do Rio de Janeiro 17
Janela

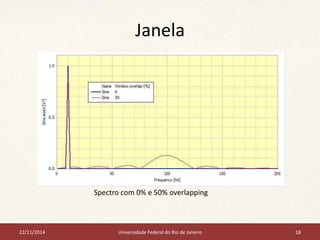

Spectro com 0% e 50% overlapping
22/11/2014 Universidade Federal do Rio de Janeiro 18
Janela

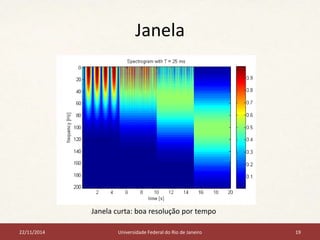

Janela curta: boa resolução por tempo
22/11/2014 Universidade Federal do Rio de Janeiro 19
Janela

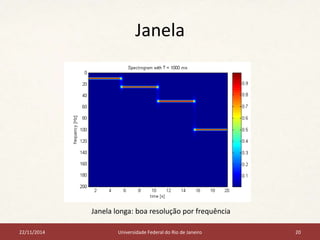

Janela longa: boa resolução por frequência
22/11/2014 Universidade Federal do Rio de Janeiro 20

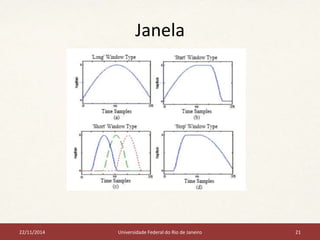

Janela
22/11/2014 Universidade Federal do Rio de Janeiro 21
Janela
22/11/2014 Universidade Federal do Rio de Janeiro 22

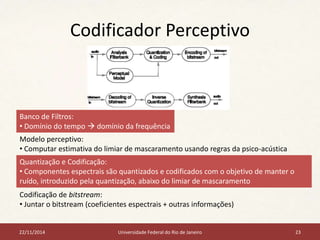

Codificador Perceptivo
Banco de Filtros:
• Domínio do tempo  domínio da frequência
Modelo perceptivo:
• Computar estimativa do limiar de mascaramento usando regras da psico-acústica
Quantização e Codificação:
• Componentes espectrais são quantizados e codificados com o objetivo de manter o
ruído, introduzido pela quantização, abaixo do limiar de mascaramento
Codificação de bitstream:
• Juntar o bitstream (coeficientes espectrais + outras informações)
22/11/2014 Universidade Federal do Rio de Janeiro 23

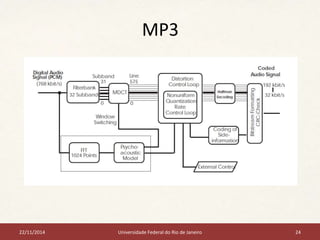

MP3
22/11/2014 Universidade Federal do Rio de Janeiro 24

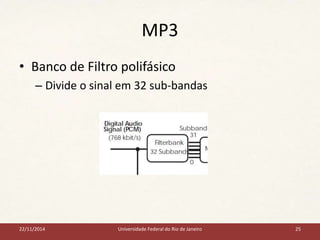

MP3
• Banco de Filtro polifásico
– Divide o sinal em 32 sub-bandas
22/11/2014 Universidade Federal do Rio de Janeiro 25

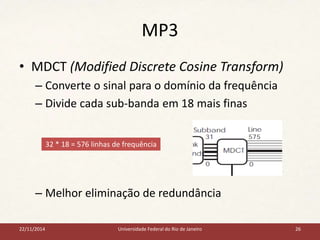

MP3
• MDCT (Modified Discrete Cosine Transform)
– Converte o sinal para o domínio da frequência
– Divide cada sub-banda em 18 mais finas
32 * 18 = 576 linhas de frequência
– Melhor eliminação de redundância
22/11/2014 Universidade Federal do Rio de Janeiro 26

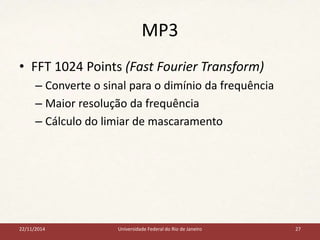

MP3
• FFT 1024 Points (Fast Fourier Transform)
– Converte o sinal para o dimínio da frequência
– Maior resolução da frequência
– Cálculo do limiar de mascaramento
22/11/2014 Universidade Federal do Rio de Janeiro 27
MP3
• Modelo Psico-Acústico
– Leva em consideração a sensibilidade do ouvido
humano
– Frequências entre 20Hz a 20KHz
– Limiar de audição
22/11/2014 Universidade Federal do Rio de Janeiro 28
MP3
• Modelo Psico-Acústico
– Mascaramento em frequência
– Mascaramento temporal
22/11/2014 Universidade Federal do Rio de Janeiro 29

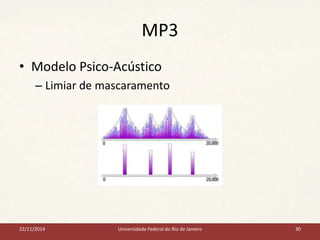

MP3
• Modelo Psico-Acústico
– Limiar de mascaramento
22/11/2014 Universidade Federal do Rio de Janeiro 30
MP3
• Codificação de Huffman
– Utiliza a probabilidade de ocorrência para
construir uma árvore de codificação
22/11/2014 Universidade Federal do Rio de Janeiro 31

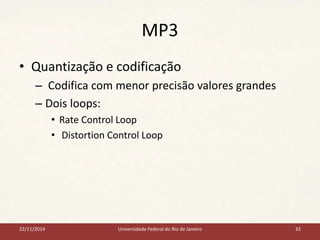

MP3
• Quantização e codificação
– Codifica com menor precisão valores grandes
– Dois loops:
• Rate Control Loop
• Distortion Control Loop
22/11/2014 Universidade Federal do Rio de Janeiro 32

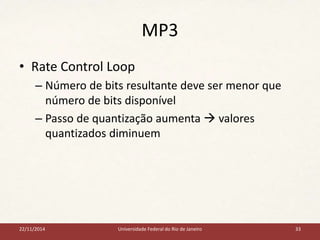

MP3
• Rate Control Loop
– Número de bits resultante deve ser menor que
número de bits disponível
– Passo de quantização aumenta  valores
quantizados diminuem
22/11/2014 Universidade Federal do Rio de Janeiro 33
MP3
• Distortion Control Loop
– Controla ruído causado pelo processo de
quantização
– Ruído abaixo do limiar de mascaramento
– Fatores de escala
22/11/2014 Universidade Federal do Rio de Janeiro 34
MP3
• Formatação de Bitstream
– Armazena o som codificado em frames
– Cada frame contem informação de 1152 amostras
de áudio
22/11/2014 Universidade Federal do Rio de Janeiro 35
AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 36

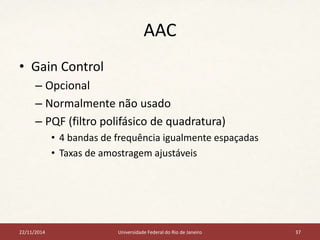

AAC
• Gain Control
– Opcional
– Normalmente não usado
– PQF (filtro polifásico de quadratura)
• 4 bandas de frequência igualmente espaçadas
• Taxas de amostragem ajustáveis
22/11/2014 Universidade Federal do Rio de Janeiro 37
AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 38

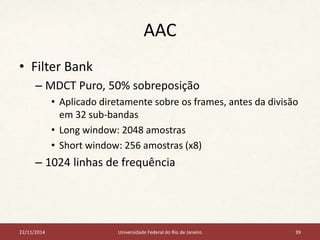

AAC
• Filter Bank
– MDCT Puro, 50% sobreposição
• Aplicado diretamente sobre os frames, antes da divisão
em 32 sub-bandas
• Long window: 2048 amostras
• Short window: 256 amostras (x8)
– 1024 linhas de frequência
22/11/2014 Universidade Federal do Rio de Janeiro 39
AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 40

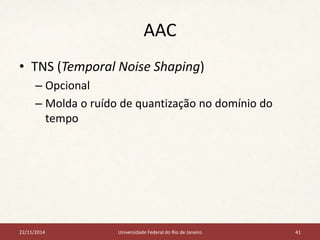

AAC
• TNS (Temporal Noise Shaping)
– Opcional
– Molda o ruído de quantização no domínio do
tempo
22/11/2014 Universidade Federal do Rio de Janeiro 41
AAC

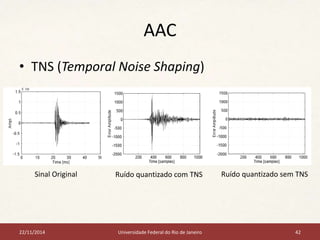

• TNS (Temporal Noise Shaping)
Sinal Original Ruído quantizado com TNS Ruído quantizado sem TNS
22/11/2014 Universidade Federal do Rio de Janeiro 42

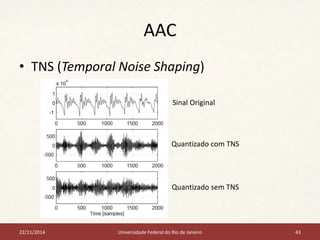

AAC
• TNS (Temporal Noise Shaping)
Sinal Original
Quantizado com TNS
Quantizado sem TNS
22/11/2014 Universidade Federal do Rio de Janeiro 43

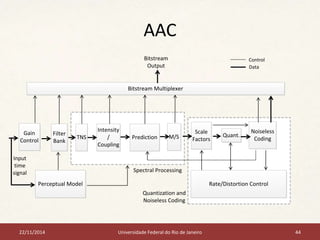

AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 44
AAC
• Intensity/Coupling
– Opcional
– Combina dois canais stereo (left/right) em um só
(mono)
– Explora redudâncias na região de alta frequência
22/11/2014 Universidade Federal do Rio de Janeiro 45
AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 46
AAC
• Prediction
– Opcional
– Usado para minimizar redundâncias
– Eficiente em sinal estacionário/periódico
– Aproveita semelhanças dos coeficientes
quantizados de blocos adjacentes
22/11/2014 Universidade Federal do Rio de Janeiro 47

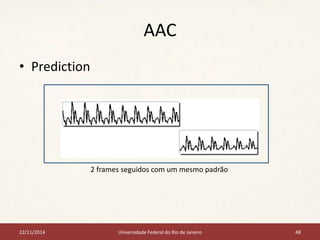

AAC
• Prediction
2 frames seguidos com um mesmo padrão
22/11/2014 Universidade Federal do Rio de Janeiro 48
AAC
• Prediction
Comparação
22/11/2014 Universidade Federal do Rio de Janeiro 49
AAC
• Prediction
Transformada
22/11/2014 Universidade Federal do Rio de Janeiro 50

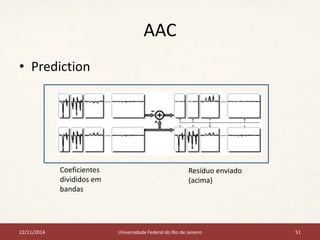

AAC
• Prediction
Coeficientes
divididos em
bandas
Resíduo enviado
(acima)
22/11/2014 Universidade Federal do Rio de Janeiro 51
AAC
Gain
Control
Filter
Bank
TNS
Intensity
/
Coupling
Bitstream
Output Data
Bitstream Multiplexer
Prediction M/S
Scale
Factors
Quant.
Control
Noiseless
Coding
Rate/Distortion Control
Input
time
signal Spectral Processing
Perceptual Model
Quantization and
Noiseless Coding
22/11/2014 Universidade Federal do Rio de Janeiro 52
AAC
• M/S
– Opcional
– Converte um sinal stereo em dois formatos:
• Middle (soma, L + R)
• Side (diferença, L – R)
– Não altera o sinal de cada canal (diferentemente
do intensity/coupling), que pode ser reconstruído
– Aplicado o mascaramento, verifica qual
codificação (L/R, M/S) exige menos bits
22/11/2014 Universidade Federal do Rio de Janeiro 53
Conclusão
• O AAC é, possivelmente, o sucessor do MP3
A melhoria da compressão oferece resultados de alta qualidade
com menores tamanhos de arquivo
Suporte para multicanais de áudio (até 48 canais de
frequência)
Melhoria na eficiência da decodificação, requerendo menos
potência
22/11/2014 Universidade Federal do Rio de Janeiro 54
Conclusão
• Por que o MP3 continua forte?
Familiaridade com o formato
Grande quantidade de música disponível no formato MP3
Grande variedade de hardware e software que “tira vantagem”
do formato
Ausência de restrições DRM (Digital Rights Management)
A maioria dos utilizadores não conhece ou ignora as
desvantagens do formato
22/11/2014 Universidade Federal do Rio de Janeiro 55
Dúvidas
22/11/2014 Universidade Federal do Rio de Janeiro 56
Dúvidas
Obrigado!
22/11/2014 Universidade Federal do Rio de Janeiro 57

Mais conteúdo relacionado

Destaque

Design de Interação - Capítulo 8 - Design, Prototipação e Construção -
Design de Interação - Capítulo 8 - Design, Prototipação e Construção - Design de Interação - Capítulo 8 - Design, Prototipação e Construção -
Design de Interação - Capítulo 8 - Design, Prototipação e Construção -
Pedro de Vasconcellos

FEBRL
FEBRLFEBRL
cARdapp - cardápio em realidade aumentada
cARdapp - cardápio em realidade aumentadacARdapp - cardápio em realidade aumentada
cARdapp - cardápio em realidade aumentada
Pedro de Vasconcellos

Modelos de Cor
Modelos de CorModelos de Cor
Modelos de Cor
AnaJoanaAIB

BitTorrent
BitTorrentBitTorrent
Curso de Java - Antonio Alves - Aula 01
Curso de Java - Antonio Alves - Aula 01Curso de Java - Antonio Alves - Aula 01
Curso de Java - Antonio Alves - Aula 01
Antonio Alves

Managing Innovation - 3rd edition – Capítulos 10 e 11
Managing Innovation - 3rd edition – Capítulos 10 e 11Managing Innovation - 3rd edition – Capítulos 10 e 11
Managing Innovation - 3rd edition – Capítulos 10 e 11
Pedro de Vasconcellos

Sistema gerenciadores de bancos de dados
Sistema gerenciadores de bancos de dadosSistema gerenciadores de bancos de dados
Sistema gerenciadores de bancos de dados
Antonio Alves

Efeitos Visuais
Efeitos VisuaisEfeitos Visuais
Efeitos Visuais
Pedro de Vasconcellos

Trabalhando com Chromakey
Trabalhando com ChromakeyTrabalhando com Chromakey
Trabalhando com Chromakey
Antonio Alves

Edición de Video - Sony Vegas Pro
Edición de Video - Sony Vegas Pro Edición de Video - Sony Vegas Pro
Edición de Video - Sony Vegas Pro
InstitutoInformaticaUASF

Lógica de programação em java
Lógica de programação em javaLógica de programação em java
Lógica de programação em java
Antonio Alves

Curso de java - Antonio Alves - aula 04
Curso de java - Antonio Alves -  aula 04Curso de java - Antonio Alves -  aula 04
Curso de java - Antonio Alves - aula 04
Antonio Alves

Modelos de Cor
Modelos de Cor Modelos de Cor
Modelos de Cor
AnaJoanaAIB

Escopo de variaveis
Escopo de variaveisEscopo de variaveis
Escopo de variaveis
Antonio Alves

Bluetooth Low Energy
Bluetooth Low EnergyBluetooth Low Energy
Bluetooth Low Energy
Pedro de Vasconcellos

Curso de Java - Antonio Alves - Aula 03
Curso de Java - Antonio Alves - Aula 03Curso de Java - Antonio Alves - Aula 03
Curso de Java - Antonio Alves - Aula 03
Antonio Alves

Edição e Montagem - Aulas 6 e 7
Edição e Montagem - Aulas 6 e 7Edição e Montagem - Aulas 6 e 7
Edição e Montagem - Aulas 6 e 7
Mauricio Fonteles

Multimedia
MultimediaMultimedia
Multimedia
AnaJoanaAIB

Microsoft Word Avanzado UASF
Microsoft Word Avanzado UASFMicrosoft Word Avanzado UASF
Microsoft Word Avanzado UASF
InstitutoInformaticaUASF


Destaque (20)

Design de Interação - Capítulo 8 - Design, Prototipação e Construção -
Design de Interação - Capítulo 8 - Design, Prototipação e Construção - Design de Interação - Capítulo 8 - Design, Prototipação e Construção -
Design de Interação - Capítulo 8 - Design, Prototipação e Construção -

FEBRL
FEBRLFEBRL
FEBRL

cARdapp - cardápio em realidade aumentada
cARdapp - cardápio em realidade aumentadacARdapp - cardápio em realidade aumentada
cARdapp - cardápio em realidade aumentada

Modelos de Cor
Modelos de CorModelos de Cor
Modelos de Cor

BitTorrent
BitTorrentBitTorrent
BitTorrent

Curso de Java - Antonio Alves - Aula 01
Curso de Java - Antonio Alves - Aula 01Curso de Java - Antonio Alves - Aula 01
Curso de Java - Antonio Alves - Aula 01

Managing Innovation - 3rd edition – Capítulos 10 e 11
Managing Innovation - 3rd edition – Capítulos 10 e 11Managing Innovation - 3rd edition – Capítulos 10 e 11
Managing Innovation - 3rd edition – Capítulos 10 e 11

Sistema gerenciadores de bancos de dados
Sistema gerenciadores de bancos de dadosSistema gerenciadores de bancos de dados
Sistema gerenciadores de bancos de dados

Efeitos Visuais
Efeitos VisuaisEfeitos Visuais
Efeitos Visuais

Trabalhando com Chromakey
Trabalhando com ChromakeyTrabalhando com Chromakey
Trabalhando com Chromakey

Edición de Video - Sony Vegas Pro
Edición de Video - Sony Vegas Pro Edición de Video - Sony Vegas Pro
Edición de Video - Sony Vegas Pro

Lógica de programação em java
Lógica de programação em javaLógica de programação em java
Lógica de programação em java

Curso de java - Antonio Alves - aula 04
Curso de java - Antonio Alves -  aula 04Curso de java - Antonio Alves -  aula 04
Curso de java - Antonio Alves - aula 04

Modelos de Cor
Modelos de Cor Modelos de Cor
Modelos de Cor

Escopo de variaveis
Escopo de variaveisEscopo de variaveis
Escopo de variaveis

Bluetooth Low Energy
Bluetooth Low EnergyBluetooth Low Energy
Bluetooth Low Energy

Curso de Java - Antonio Alves - Aula 03
Curso de Java - Antonio Alves - Aula 03Curso de Java - Antonio Alves - Aula 03
Curso de Java - Antonio Alves - Aula 03

Edição e Montagem - Aulas 6 e 7
Edição e Montagem - Aulas 6 e 7Edição e Montagem - Aulas 6 e 7
Edição e Montagem - Aulas 6 e 7

Multimedia
MultimediaMultimedia
Multimedia

Microsoft Word Avanzado UASF
Microsoft Word Avanzado UASFMicrosoft Word Avanzado UASF
Microsoft Word Avanzado UASF


Semelhante a Análise Comparativa: MP3 e AAC

Mp3
Mp3Mp3
Pcm manoella saraiva 20151630040
Pcm   manoella saraiva 20151630040Pcm   manoella saraiva 20151630040
Pcm manoella saraiva 20151630040
Manoella Aluízio

He 2015-áudio-03
He 2015-áudio-03He 2015-áudio-03
He 2015-áudio-03
FlavioCLima

Audio Digital
Audio DigitalAudio Digital
Audio Digital
Elaine Cecília Gatto

História do Registro do Som: Áudio Digital
História do Registro do Som: Áudio DigitalHistória do Registro do Som: Áudio Digital
História do Registro do Som: Áudio Digital
Emanuel Limeira

PCom_aula_11_2020.pptx
PCom_aula_11_2020.pptxPCom_aula_11_2020.pptx
PCom_aula_11_2020.pptx
BartolomeuLeandroMav

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Mauro Tapajós

Streaming de áudio
Streaming de áudioStreaming de áudio
Streaming de áudio
Guilherme Peixoto

Som imagem vídeo
Som imagem vídeoSom imagem vídeo
Som imagem vídeo
Fernando Rui Campos

Qualidade de imagens em radiografia industrial
Qualidade de imagens em radiografia industrialQualidade de imagens em radiografia industrial
Qualidade de imagens em radiografia industrial
Walmor Godoi

Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Capítulo 5 e 4   transmissão analógica e digital (2º unidade)Capítulo 5 e 4   transmissão analógica e digital (2º unidade)
Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Faculdade Mater Christi

Som imagem video
Som imagem videoSom imagem video
Som imagem video
Fernando Rui Campos

Aula 1 - Redes de Computadores A - Conceitos Básicos.
Aula 1 - Redes de Computadores A - Conceitos Básicos.Aula 1 - Redes de Computadores A - Conceitos Básicos.
Aula 1 - Redes de Computadores A - Conceitos Básicos.
Filipo Mór

Apresentação1
Apresentação1Apresentação1
Apresentação1
Daniel Malafaia

MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...
MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...
MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...
Fernando Barboza

Apresentacao tcc
Apresentacao tccApresentacao tcc
Apresentacao tcc
Pedro Antero

Um Sistema De Detecção De Fogo Baseado Em Vídeo
Um Sistema De Detecção De Fogo Baseado Em VídeoUm Sistema De Detecção De Fogo Baseado Em Vídeo
Um Sistema De Detecção De Fogo Baseado Em Vídeo
Cristiano Rafael Steffens

Intro filtros
Intro filtrosIntro filtros
Intro filtros
Luiz Antônio Rocha

Antenas_aula1
Antenas_aula1Antenas_aula1
Antenas_aula1
jeffersonsantos


Semelhante a Análise Comparativa: MP3 e AAC (19)

Mp3
Mp3Mp3
Mp3

Pcm manoella saraiva 20151630040
Pcm   manoella saraiva 20151630040Pcm   manoella saraiva 20151630040
Pcm manoella saraiva 20151630040

He 2015-áudio-03
He 2015-áudio-03He 2015-áudio-03
He 2015-áudio-03

Audio Digital
Audio DigitalAudio Digital
Audio Digital

História do Registro do Som: Áudio Digital
História do Registro do Som: Áudio DigitalHistória do Registro do Som: Áudio Digital
História do Registro do Som: Áudio Digital

PCom_aula_11_2020.pptx
PCom_aula_11_2020.pptxPCom_aula_11_2020.pptx
PCom_aula_11_2020.pptx

Redes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de TransmissãoRedes I - 2.1 - Camada Física e Tecnologias de Transmissão
Redes I - 2.1 - Camada Física e Tecnologias de Transmissão

Streaming de áudio
Streaming de áudioStreaming de áudio
Streaming de áudio

Som imagem vídeo
Som imagem vídeoSom imagem vídeo
Som imagem vídeo

Qualidade de imagens em radiografia industrial
Qualidade de imagens em radiografia industrialQualidade de imagens em radiografia industrial
Qualidade de imagens em radiografia industrial

Capítulo 5 e 4 transmissão analógica e digital (2º unidade)
Capítulo 5 e 4   transmissão analógica e digital (2º unidade)Capítulo 5 e 4   transmissão analógica e digital (2º unidade)
Capítulo 5 e 4 transmissão analógica e digital (2º unidade)

Som imagem video
Som imagem videoSom imagem video
Som imagem video

Aula 1 - Redes de Computadores A - Conceitos Básicos.
Aula 1 - Redes de Computadores A - Conceitos Básicos.Aula 1 - Redes de Computadores A - Conceitos Básicos.
Aula 1 - Redes de Computadores A - Conceitos Básicos.

Apresentação1
Apresentação1Apresentação1
Apresentação1

MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...
MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...
MODELO DE ALGORITMO PARA COMPRESSÃO DE ÁUDIO BASEADO NA TÉCNICA DPCM E ALGORI...

Apresentacao tcc
Apresentacao tccApresentacao tcc
Apresentacao tcc

Um Sistema De Detecção De Fogo Baseado Em Vídeo
Um Sistema De Detecção De Fogo Baseado Em VídeoUm Sistema De Detecção De Fogo Baseado Em Vídeo
Um Sistema De Detecção De Fogo Baseado Em Vídeo

Intro filtros
Intro filtrosIntro filtros
Intro filtros

Antenas_aula1
Antenas_aula1Antenas_aula1
Antenas_aula1


Mais de Pedro de Vasconcellos

Gestão da Inovação - Produção acadêmica no Brasil
Gestão da Inovação - Produção acadêmica no BrasilGestão da Inovação - Produção acadêmica no Brasil
Gestão da Inovação - Produção acadêmica no Brasil
Pedro de Vasconcellos

Redes Sociais
Redes SociaisRedes Sociais
Redes Sociais
Pedro de Vasconcellos

Créditos de Carbono e MDL
Créditos de Carbono e MDLCréditos de Carbono e MDL
Créditos de Carbono e MDL
Pedro de Vasconcellos

MapReduce
MapReduceMapReduce
Inteligência de enxames - Cardume (PSO + AFSA)
Inteligência de enxames - Cardume (PSO + AFSA)Inteligência de enxames - Cardume (PSO + AFSA)
Inteligência de enxames - Cardume (PSO + AFSA)
Pedro de Vasconcellos

O computador e a contracultura
O computador e a contraculturaO computador e a contracultura
O computador e a contracultura
Pedro de Vasconcellos


Mais de Pedro de Vasconcellos (6)

Gestão da Inovação - Produção acadêmica no Brasil
Gestão da Inovação - Produção acadêmica no BrasilGestão da Inovação - Produção acadêmica no Brasil
Gestão da Inovação - Produção acadêmica no Brasil

Redes Sociais
Redes SociaisRedes Sociais
Redes Sociais

Créditos de Carbono e MDL
Créditos de Carbono e MDLCréditos de Carbono e MDL
Créditos de Carbono e MDL

MapReduce
MapReduceMapReduce
MapReduce

Inteligência de enxames - Cardume (PSO + AFSA)
Inteligência de enxames - Cardume (PSO + AFSA)Inteligência de enxames - Cardume (PSO + AFSA)
Inteligência de enxames - Cardume (PSO + AFSA)

O computador e a contracultura
O computador e a contraculturaO computador e a contracultura
O computador e a contracultura


Último

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes
WeltonAgostinhoDias1

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt
Wagner Moraes

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123
GabrielGarcia356832

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST
ClaudioArez

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
pereiramarcossantos0

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
RoemirPeres

AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
Consultoria Acadêmica


Último (11)

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123

Segurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SSTSegurança nos trabalhos em altura, normas SST
Segurança nos trabalhos em altura, normas SST

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...

ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdfÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf
ÁREAS DE ATUAÇÃO DO ENGENHEIRO CIVIL.pdf

AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024


Análise Comparativa: MP3 e AAC

  • 1. Análise Comparativa: MP3 e AAC Bernardo de Campos Vidal Camilo Pedro de Vasconcellos Rachel Gonçalves de Castro 22/11/2014 Universidade Federal do Rio de Janeiro 1
  • 2. Roteiro • Introdução – Motivação – MPEG – Janela • Codificador perceptivo • MP3 • AAC • Conclusão – Vantagens e desvantagens • Bibliografia • Dúvidas 22/11/2014 Universidade Federal do Rio de Janeiro 2
  • 3. Introdução - Motivação • Grande evolução na codificação de áudio • Mais “populares” – MP3 e AAC • “Qual codec apresenta maior qualidade?” 22/11/2014 Universidade Federal do Rio de Janeiro 3
  • 4. Introdução - MPEG • Moving Pictures Expert Group – Organização Internacional de Normalização – Estabelecer normas internacioanis para codificação de áudio • MP3 – MPEG-1 Layer 3 • AAC – MPEG-2 • Compressão com perdas – Irrelevância perceptiva do sistema auditivo – Redundância estatística 22/11/2014 Universidade Federal do Rio de Janeiro 4
  • 5. Introdução - MPEG • Evolução: 22/11/2014 Universidade Federal do Rio de Janeiro 5
  • 6. Introdução - MPEG • Aplicações: – Produção de áudio – Transmissão de som televiso – Armazenamento digital 22/11/2014 Universidade Federal do Rio de Janeiro 6
  • 7. Janela 10Hz Senoidal 22/11/2014 Universidade Federal do Rio de Janeiro 7
  • 8. Janela FFT 10Hz Senoidal 22/11/2014 Universidade Federal do Rio de Janeiro 8
  • 9. Janela Senoidal 9.5Hz 22/11/2014 Universidade Federal do Rio de Janeiro 9
  • 10. Janela FFT Senoidal 9.5Hz 22/11/2014 Universidade Federal do Rio de Janeiro 10
  • 11. Janela Senoidal 9.5Hz Fim-a-Fim 22/11/2014 Universidade Federal do Rio de Janeiro 11
  • 12. Janela Hanning window 22/11/2014 Universidade Federal do Rio de Janeiro 12
  • 13. Janela Senoidal multiplicada pela janela 22/11/2014 Universidade Federal do Rio de Janeiro 13
  • 14. Janela FFT Senoidal 9.5Hz (após janela) 22/11/2014 Universidade Federal do Rio de Janeiro 14
  • 15. Janela FFT Senoidal 10Hz (após janela) 22/11/2014 Universidade Federal do Rio de Janeiro 15
  • 16. Janela Senoidal 10Hz, evento curto de 100Hz 22/11/2014 Universidade Federal do Rio de Janeiro 16
  • 17. Janela 50% overlapping 22/11/2014 Universidade Federal do Rio de Janeiro 17
  • 18. Janela Spectro com 0% e 50% overlapping 22/11/2014 Universidade Federal do Rio de Janeiro 18
  • 19. Janela Janela curta: boa resolução por tempo 22/11/2014 Universidade Federal do Rio de Janeiro 19
  • 20. Janela Janela longa: boa resolução por frequência 22/11/2014 Universidade Federal do Rio de Janeiro 20
  • 21. Janela 22/11/2014 Universidade Federal do Rio de Janeiro 21
  • 22. Janela 22/11/2014 Universidade Federal do Rio de Janeiro 22
  • 23. Codificador Perceptivo Banco de Filtros: • Domínio do tempo  domínio da frequência Modelo perceptivo: • Computar estimativa do limiar de mascaramento usando regras da psico-acústica Quantização e Codificação: • Componentes espectrais são quantizados e codificados com o objetivo de manter o ruído, introduzido pela quantização, abaixo do limiar de mascaramento Codificação de bitstream: • Juntar o bitstream (coeficientes espectrais + outras informações) 22/11/2014 Universidade Federal do Rio de Janeiro 23
  • 24. MP3 22/11/2014 Universidade Federal do Rio de Janeiro 24
  • 25. MP3 • Banco de Filtro polifásico – Divide o sinal em 32 sub-bandas 22/11/2014 Universidade Federal do Rio de Janeiro 25
  • 26. MP3 • MDCT (Modified Discrete Cosine Transform) – Converte o sinal para o domínio da frequência – Divide cada sub-banda em 18 mais finas 32 * 18 = 576 linhas de frequência – Melhor eliminação de redundância 22/11/2014 Universidade Federal do Rio de Janeiro 26
  • 27. MP3 • FFT 1024 Points (Fast Fourier Transform) – Converte o sinal para o dimínio da frequência – Maior resolução da frequência – Cálculo do limiar de mascaramento 22/11/2014 Universidade Federal do Rio de Janeiro 27
  • 28. MP3 • Modelo Psico-Acústico – Leva em consideração a sensibilidade do ouvido humano – Frequências entre 20Hz a 20KHz – Limiar de audição 22/11/2014 Universidade Federal do Rio de Janeiro 28
  • 29. MP3 • Modelo Psico-Acústico – Mascaramento em frequência – Mascaramento temporal 22/11/2014 Universidade Federal do Rio de Janeiro 29
  • 30. MP3 • Modelo Psico-Acústico – Limiar de mascaramento 22/11/2014 Universidade Federal do Rio de Janeiro 30
  • 31. MP3 • Codificação de Huffman – Utiliza a probabilidade de ocorrência para construir uma árvore de codificação 22/11/2014 Universidade Federal do Rio de Janeiro 31
  • 32. MP3 • Quantização e codificação – Codifica com menor precisão valores grandes – Dois loops: • Rate Control Loop • Distortion Control Loop 22/11/2014 Universidade Federal do Rio de Janeiro 32
  • 33. MP3 • Rate Control Loop – Número de bits resultante deve ser menor que número de bits disponível – Passo de quantização aumenta  valores quantizados diminuem 22/11/2014 Universidade Federal do Rio de Janeiro 33
  • 34. MP3 • Distortion Control Loop – Controla ruído causado pelo processo de quantização – Ruído abaixo do limiar de mascaramento – Fatores de escala 22/11/2014 Universidade Federal do Rio de Janeiro 34
  • 35. MP3 • Formatação de Bitstream – Armazena o som codificado em frames – Cada frame contem informação de 1152 amostras de áudio 22/11/2014 Universidade Federal do Rio de Janeiro 35
  • 36. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 36
  • 37. AAC • Gain Control – Opcional – Normalmente não usado – PQF (filtro polifásico de quadratura) • 4 bandas de frequência igualmente espaçadas • Taxas de amostragem ajustáveis 22/11/2014 Universidade Federal do Rio de Janeiro 37
  • 38. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 38
  • 39. AAC • Filter Bank – MDCT Puro, 50% sobreposição • Aplicado diretamente sobre os frames, antes da divisão em 32 sub-bandas • Long window: 2048 amostras • Short window: 256 amostras (x8) – 1024 linhas de frequência 22/11/2014 Universidade Federal do Rio de Janeiro 39
  • 40. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 40
  • 41. AAC • TNS (Temporal Noise Shaping) – Opcional – Molda o ruído de quantização no domínio do tempo 22/11/2014 Universidade Federal do Rio de Janeiro 41
  • 42. AAC • TNS (Temporal Noise Shaping) Sinal Original Ruído quantizado com TNS Ruído quantizado sem TNS 22/11/2014 Universidade Federal do Rio de Janeiro 42
  • 43. AAC • TNS (Temporal Noise Shaping) Sinal Original Quantizado com TNS Quantizado sem TNS 22/11/2014 Universidade Federal do Rio de Janeiro 43
  • 44. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 44
  • 45. AAC • Intensity/Coupling – Opcional – Combina dois canais stereo (left/right) em um só (mono) – Explora redudâncias na região de alta frequência 22/11/2014 Universidade Federal do Rio de Janeiro 45
  • 46. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 46
  • 47. AAC • Prediction – Opcional – Usado para minimizar redundâncias – Eficiente em sinal estacionário/periódico – Aproveita semelhanças dos coeficientes quantizados de blocos adjacentes 22/11/2014 Universidade Federal do Rio de Janeiro 47
  • 48. AAC • Prediction 2 frames seguidos com um mesmo padrão 22/11/2014 Universidade Federal do Rio de Janeiro 48
  • 49. AAC • Prediction Comparação 22/11/2014 Universidade Federal do Rio de Janeiro 49
  • 50. AAC • Prediction Transformada 22/11/2014 Universidade Federal do Rio de Janeiro 50
  • 51. AAC • Prediction Coeficientes divididos em bandas Resíduo enviado (acima) 22/11/2014 Universidade Federal do Rio de Janeiro 51
  • 52. AAC Gain Control Filter Bank TNS Intensity / Coupling Bitstream Output Data Bitstream Multiplexer Prediction M/S Scale Factors Quant. Control Noiseless Coding Rate/Distortion Control Input time signal Spectral Processing Perceptual Model Quantization and Noiseless Coding 22/11/2014 Universidade Federal do Rio de Janeiro 52
  • 53. AAC • M/S – Opcional – Converte um sinal stereo em dois formatos: • Middle (soma, L + R) • Side (diferença, L – R) – Não altera o sinal de cada canal (diferentemente do intensity/coupling), que pode ser reconstruído – Aplicado o mascaramento, verifica qual codificação (L/R, M/S) exige menos bits 22/11/2014 Universidade Federal do Rio de Janeiro 53
  • 54. Conclusão • O AAC é, possivelmente, o sucessor do MP3 A melhoria da compressão oferece resultados de alta qualidade com menores tamanhos de arquivo Suporte para multicanais de áudio (até 48 canais de frequência) Melhoria na eficiência da decodificação, requerendo menos potência 22/11/2014 Universidade Federal do Rio de Janeiro 54
  • 55. Conclusão • Por que o MP3 continua forte? Familiaridade com o formato Grande quantidade de música disponível no formato MP3 Grande variedade de hardware e software que “tira vantagem” do formato Ausência de restrições DRM (Digital Rights Management) A maioria dos utilizadores não conhece ou ignora as desvantagens do formato 22/11/2014 Universidade Federal do Rio de Janeiro 55
  • 56. Dúvidas 22/11/2014 Universidade Federal do Rio de Janeiro 56
  • 57. Dúvidas Obrigado! 22/11/2014 Universidade Federal do Rio de Janeiro 57

Notas do Editor

  1. Limiar de audição: Outro fator utilizado pela codificação MP3 é a curva de percepção da audição humana dentro da faixa de freqüências audíveis, ou Limiar de Audição. Apesar da faixa de audição humana variar entre 20Hz e 20KHz, a sensibilidade para sons dentro desta faixa não é uniforme.
  2. O “formatador” de bits armazena o som codificado e alguns dados adicionais em frames, onde cada frame contém informação de 1152 amostras de áudio. Uma frame é composta por um cabeçalho e dados de áudio juntamente com CRC. O cabeçalho descreve entre outras coisas, qual camada (layer), taxa de bits e a frequência de amostragem estão a ser usadas pelo som codificado.
