2. DESENHO DE PERSPECTIVAS RÁPIDAS power point

MÓDULO 4
PERSPECTIVAS
2. DESENHO DE PERSPECTIVAS RÁPIDAS
TÉCNICO DE ENERGIAS RENOVÁVEIS
Variante Sistemas Solares
Desenho Técnico

2

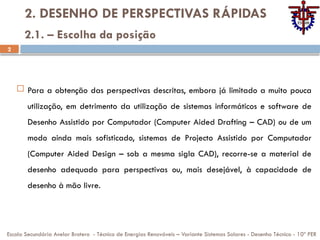

 Para a obtenção das perspectivas descritas, embora já limitado a muito pouca
utilização, em detrimento da utilização de sistemas informáticos e software de
Desenho Assistido por Computador (Computer Aided Drafting – CAD) ou de um
modo ainda mais sofisticado, sistemas de Projecto Assistido por Computador
(Computer Aided Design – sob a mesma sigla CAD), recorre-se a material de
desenho adequado para perspectivas ou, mais desejável, à capacidade de
desenho à mão livre.
Escola Secundária Avelar Brotero - Técnico de Energias Renováveis – Variante Sistemas Solares - Desenho Técnico - 10º PER
2.1. – Escolha da posição

3

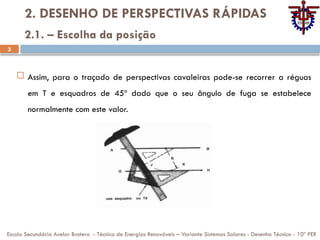

 Assim, para o traçado de perspectivas cavaleiras pode-se recorrer a réguas
em T e esquadros de 45º dado que o seu ângulo de fuga se estabelece
normalmente com este valor.

4
 As perspectivas dimétricas podem ser executadas
usando régua em T escantilhões dimétricos
contendo as direcções axonométricas deste tipo
de perspectiva ou ainda usando um papel próprio
onde estão impressas linhas em forma de malha
de módulo quadrangular formando com a
horizontal ângulos iguais ao das direcções
dimétricas (papel reticulado dimétrico).

5

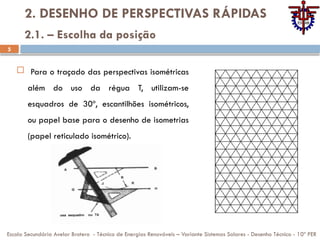

 Para o traçado das perspectivas isométricas
além do uso da régua T, utilizam-se
esquadros de 30º, escantilhões isométricos,
ou papel base para o desenho de isometrias
(papel reticulado isométrico).

6
 A capacidade de desenho à mão livre persiste insubstituível: há situações em
que pela sua emergência – durante um processo de execução, ou no decurso
de uma obra ou mesmo numa reunião em que determinada decisão possa
depender da clareza de comunicação de uma ideia correspondendo a uma
configuração volumétrica - a capacidade de quase de imediato se esboçar, à
mão livre, pode ser determinante dessa decisão.

7

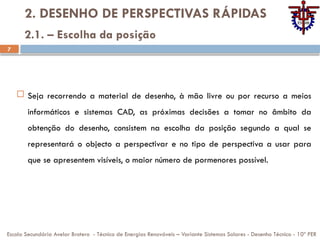

 Seja recorrendo a material de desenho, à mão livre ou por recurso a meios
informáticos e sistemas CAD, as próximas decisões a tomar no âmbito da
obtenção do desenho, consistem na escolha da posição segundo a qual se
representará o objecto a perspectivar e no tipo de perspectiva a usar para
que se apresentem visíveis, o maior número de pormenores possível.

8

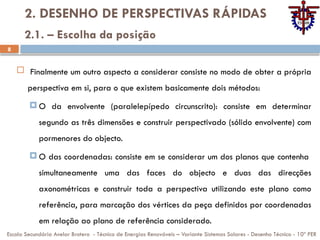

 Finalmente um outro aspecto a considerar consiste no modo de obter a própria
perspectiva em si, para o que existem basicamente dois métodos:
 O da envolvente (paralelepípedo circunscrito): consiste em determinar
segundo as três dimensões e construir perspectivado (sólido envolvente) com
pormenores do objecto.
 O das coordenadas: consiste em se considerar um dos planos que contenha
simultaneamente uma das faces do objecto e duas das direcções
axonométricas e construir toda a perspectiva utilizando este plano como
referência, para marcação dos vértices da peça definidos por coordenadas
em relação ao plano de referência considerado.

9

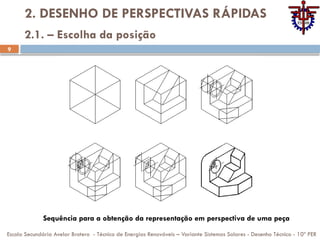

Sequência para a obtenção da representação em perspectiva de uma peça

10

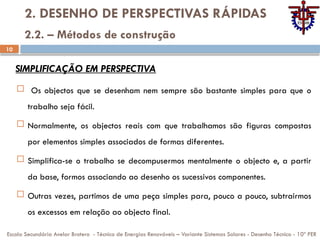

 Os objectos que se desenham nem sempre são bastante simples para que o
trabalho seja fácil.
 Normalmente, os objectos reais com que trabalhamos são figuras compostas
por elementos simples associados de formas diferentes.
 Simplifica-se o trabalho se decompusermos mentalmente o objecto e, a partir
da base, formos associando ao desenho os sucessivos componentes.
 Outras vezes, partimos de uma peça simples para, pouco a pouco, subtrairmos
os excessos em relação ao objecto final.
2.2. – Métodos de construção
SIMPLIFICAÇÃO EM PERSPECTIVA

11

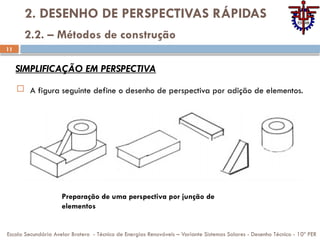

 A figura seguinte define o desenho de perspectiva por adição de elementos.
Preparação de uma perspectiva por junção de
elementos

12

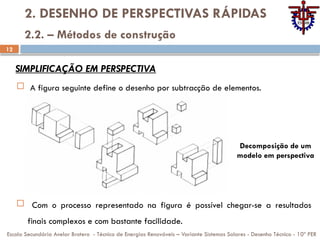

 A figura seguinte define o desenho por subtracção de elementos.
 Com o processo representado na figura é possível chegar-se a resultados
finais complexos e com bastante facilidade.
Decomposição de um
modelo em perspectiva

13

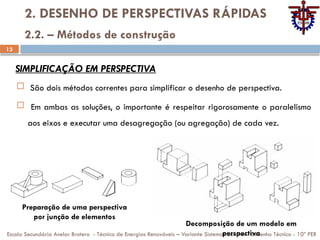

 São dois métodos correntes para simplificar o desenho de perspectiva.
 Em ambas as soluções, o importante é respeitar rigorosamente o paralelismo
aos eixos e executar uma desagregação (ou agregação) de cada vez.
Decomposição de um modelo em
perspectiva
Preparação de uma perspectiva
por junção de elementos

14

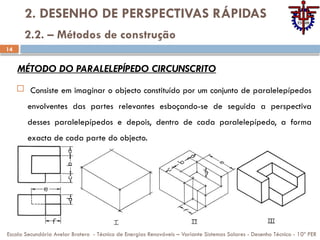

 Consiste em imaginar o objecto constituído por um conjunto de paralelepípedos
envolventes das partes relevantes esboçando-se de seguida a perspectiva
desses paralelepípedos e depois, dentro de cada paralelepípedo, a forma
exacta de cada parte do objecto.
MÉTODO DO PARALELEPÍPEDO CIRCUNSCRITO

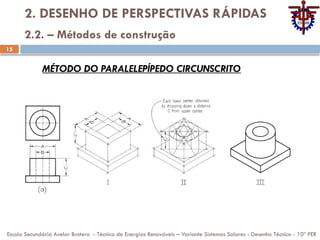

15

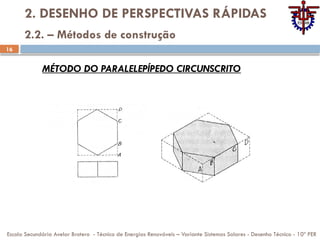

16

17

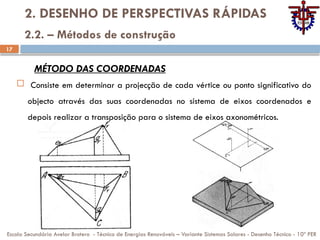

 Consiste em determinar a projecção de cada vértice ou ponto significativo do
objecto através das suas coordenadas no sistema de eixos coordenados e
depois realizar a transposição para o sistema de eixos axonométricos.
MÉTODO DAS COORDENADAS

18

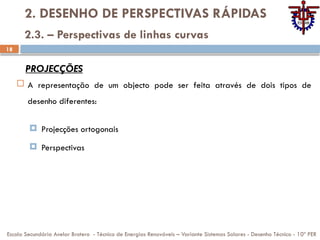

 A representação de um objecto pode ser feita através de dois tipos de
desenho diferentes:
 Projecções ortogonais
 Perspectivas
2.3. – Perspectivas de linhas curvas
PROJECÇÕES

19
desenho diferentes:
 Perspectivas
2.4. – Perspectivas de circunferências
PROJECÇÕES

20
desenho diferentes:
 Perspectivas
2.5. – Traçado de Elipses
PROJECÇÕES

21

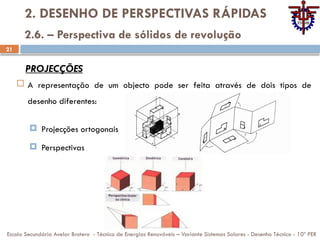

desenho diferentes:
 Perspectivas
2.6. – Perspectiva de sólidos de revolução
PROJECÇÕES

22

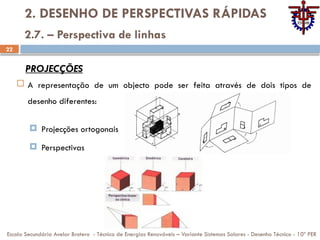

desenho diferentes:
 Perspectivas
2.7. – Perspectiva de linhas
PROJECÇÕES
