1. Proteção de cercas e currais
contra descargas atmosféricas
(Estudo Técnico 2: Aterramento de cercas e
currais.)
José Osvaldo S. Paulino - UFMG 1

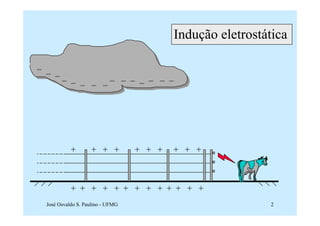

2. Indução eletrostática
José Osvaldo S. Paulino - UFMG 2

3. Descarga lateral
José Osvaldo S. Paulino - UFMG 3

4. Descarga Direta
José Osvaldo S. Paulino - UFMG 4

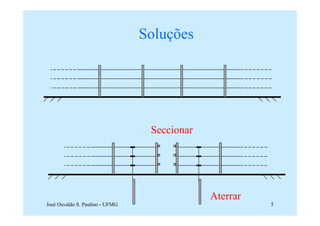

5. Soluções
Seccionar
Aterrar
José Osvaldo S. Paulino - UFMG 5

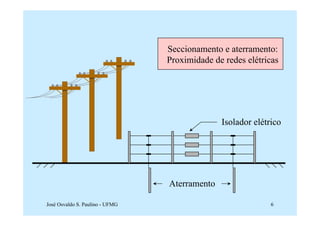

6. Seccionamento e aterramento:
Proximidade de redes elétricas
Isolador elétrico
Aterramento
José Osvaldo S. Paulino - UFMG 6

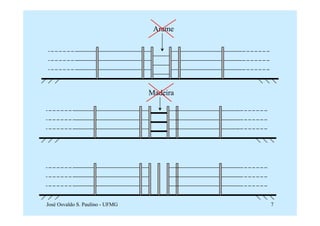

7. Arame
Madeira
José Osvaldo S. Paulino - UFMG 7

8. 50 cm
70 cm
José Osvaldo S. Paulino - UFMG 8

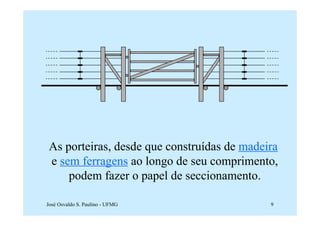

9. As porteiras, desde que construídas de madeira
e sem ferragens ao longo de seu comprimento,
podem fazer o papel de seccionamento.
José Osvaldo S. Paulino - UFMG 9

10. Aterramento da cerca
José Osvaldo S. Paulino - UFMG 10

11. Haste aterramento
Cobreadas ou zincadas (galvanizadas)
2,4 e 3,0 m de comprimento.
José Osvaldo S. Paulino - UFMG 11

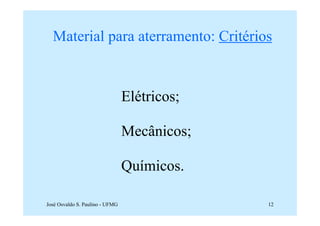

12. Material para aterramento: Critérios
Elétricos;
Mecânicos;
Químicos.
José Osvaldo S. Paulino - UFMG 12

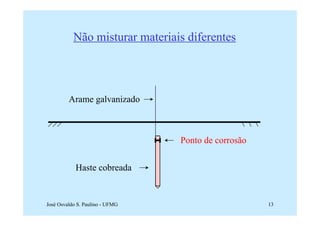

13. Não misturar materiais diferentes
Arame galvanizado
Ponto de corrosão
Haste cobreada
José Osvaldo S. Paulino - UFMG 13

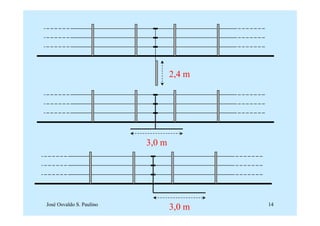

14. 2,4 m
3,0 m
José Osvaldo S. Paulino 14
3,0 m

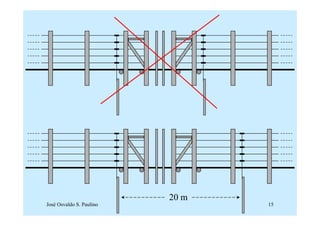

15. 20 m
José Osvaldo S. Paulino 15

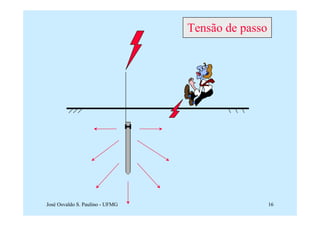

16. Tensão de passo
José Osvaldo S. Paulino - UFMG 16

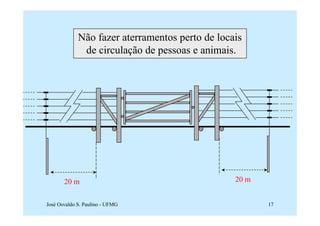

17. Não fazer aterramentos perto de locais
de circulação de pessoas e animais.
20 m 20 m
José Osvaldo S. Paulino - UFMG 17

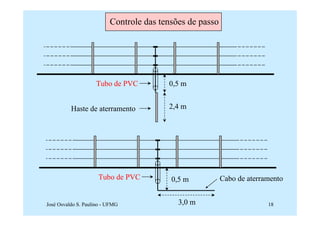

18. Controle das tensões de passo
Tubo de PVC 0,5 m
Haste de aterramento 2,4 m
Tubo de PVC 0,5 m Cabo de aterramento
José Osvaldo S. Paulino - UFMG 3,0 m 18

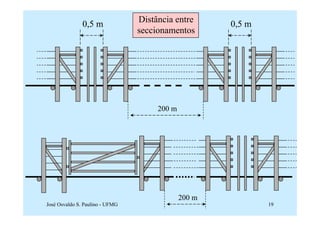

19. 0,5 m Distância entre 0,5 m
seccionamentos
200 m
200 m
José Osvaldo S. Paulino - UFMG 19

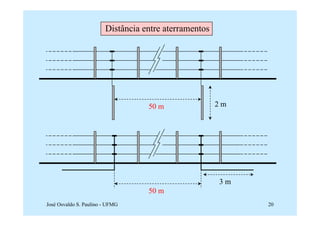

20. Distância entre aterramentos
50 m 2m
3m
50 m
José Osvaldo S. Paulino - UFMG 20

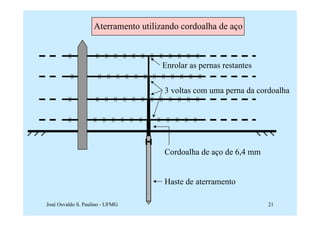

21. Aterramento utilizando cordoalha de aço
Enrolar as pernas restantes
3 voltas com uma perna da cordoalha
Cordoalha de aço de 6,4 mm
Haste de aterramento
José Osvaldo S. Paulino - UFMG 21

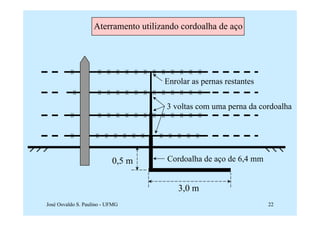

22. Aterramento utilizando cordoalha de aço
Enrolar as pernas restantes
3 voltas com uma perna da cordoalha
0,5 m Cordoalha de aço de 6,4 mm
3,0 m
José Osvaldo S. Paulino - UFMG 22

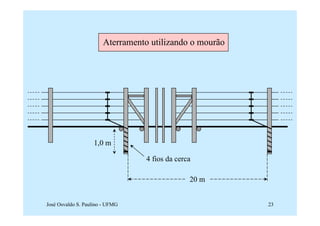

23. Aterramento utilizando o mourão
1,0 m
4 fios da cerca
20 m
José Osvaldo S. Paulino - UFMG 23

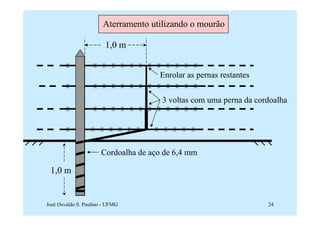

24. Aterramento utilizando o mourão
1,0 m
Enrolar as pernas restantes
3 voltas com uma perna da cordoalha
Cordoalha de aço de 6,4 mm
1,0 m
José Osvaldo S. Paulino - UFMG 24

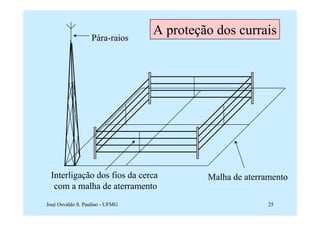

25. Pára-raios
A proteção dos currais
Interligação dos fios da cerca Malha de aterramento
com a malha de aterramento
José Osvaldo S. Paulino - UFMG 25

26. Melhor solução
Tela pré-fabricada
José Osvaldo S. Paulino - UFMG 26

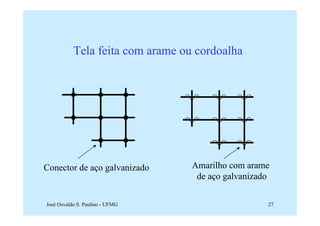

27. Tela feita com arame ou cordoalha
Conector de aço galvanizado Amarilho com arame
de aço galvanizado
José Osvaldo S. Paulino - UFMG 27

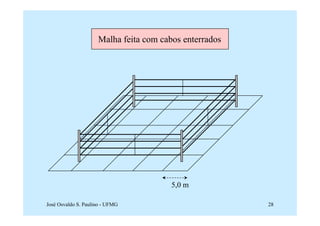

28. Malha feita com cabos enterrados
5,0 m
José Osvaldo S. Paulino - UFMG 28

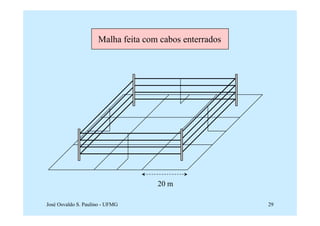

29. Malha feita com cabos enterrados
20 m
José Osvaldo S. Paulino - UFMG 29

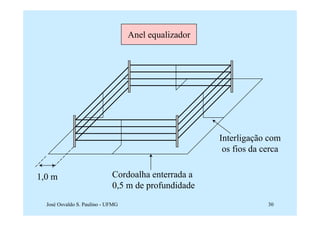

30. Anel equalizador
Interligação com
os fios da cerca
1,0 m Cordoalha enterrada a
0,5 m de profundidade
José Osvaldo S. Paulino - UFMG 30

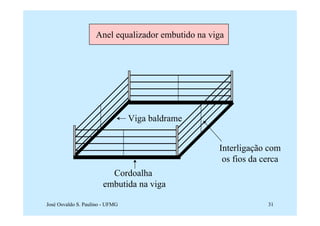

31. Anel equalizador embutido na viga
Viga baldrame
Interligação com
os fios da cerca
Cordoalha
embutida na viga
José Osvaldo S. Paulino - UFMG 31

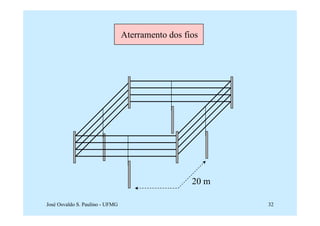

32. Aterramento dos fios
20 m
José Osvaldo S. Paulino - UFMG 32
