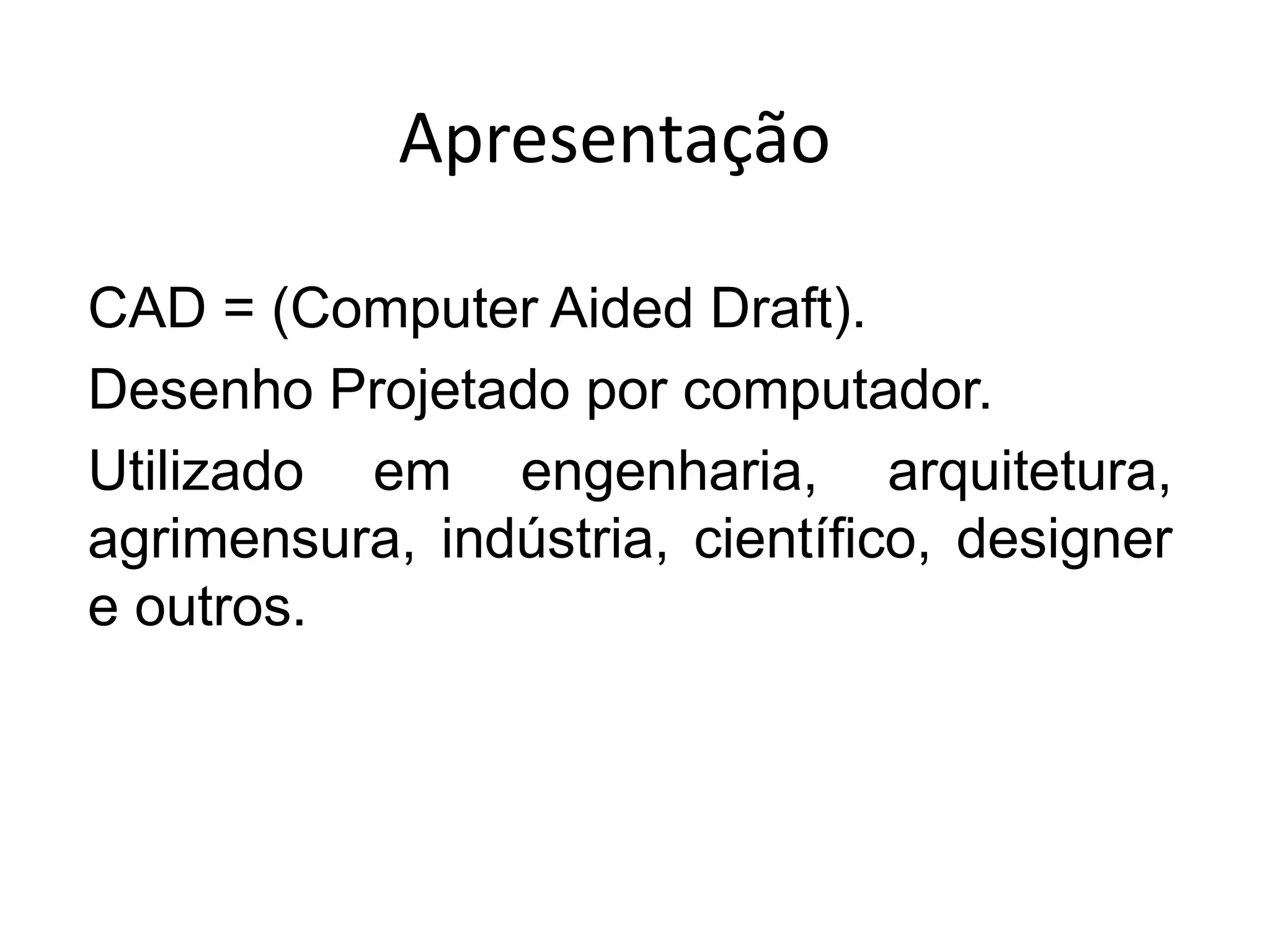

1. Apresentação
CAD = (Computer Aided Draft).
Desenho Projetado por computador.
Utilizado em engenharia, arquitetura,
agrimensura, indústria, científico, designer
e outros.

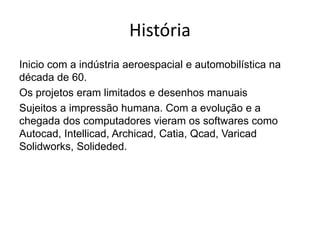

2. História
Inicio com a indústria aeroespacial e automobilística na
década de 60.
Os projetos eram limitados e desenhos manuais
Sujeitos a impressão humana. Com a evolução e a
chegada dos computadores vieram os softwares como
Autocad, Intellicad, Archicad, Catia, Qcad, Varicad
Solidworks, Solideded.

3. Ivan Sutherland inventou CAD em 1961, e
conhecido como o criador da Computação Gráfica

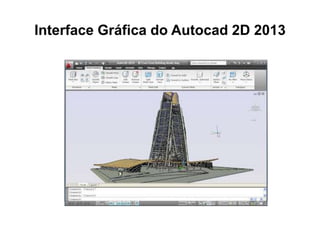

4. Interface Gráfica do Autocad 2D 2013

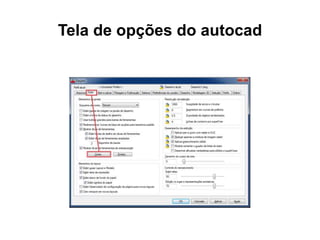

5. Tela de opções do autocad

6. Comandos básicos
Comando Atalho Função
1º LINE (teclado) letra L Cria segmentos de retas (linhas).
2º RECTANG (teclado) REC Desenha uma polyline retangular.
3º CIRCLE (teclado) letra C Cria um círculo
4º ARC (teclado) letra A Cria um arco.
5º HATCH (teclado) letra H Preenche um perímetro especificado c/ hachura.
6º MOVE (teclado) letra M Move objetos a uma distancia e direções específicas.
7º COPY (teclado) letra CO Copia objetos.
8º STRETCH (teclado) letra S Move ou estica objetos.
9º ROTATE (teclado) letra RO Rotaciona objetos em torno de um ponto base.
10º EXTEND (teclado) letra EX Extende (estica) um objeto até atingir o outro objeto.
11º BREAK (teclado) letra BR Apaga parte de um objeto ou divide um objeto em dois.
12º TRIM (teclado) letra TR Trima (corta) objetos nas arestas de outros objetos.
13º OFFSET (teclado) letra O Copias paralelas e copias em ângulos.
14º ARRAY (teclado) letra AR Cria cópias múltiplas de objetos numa disposição definida.

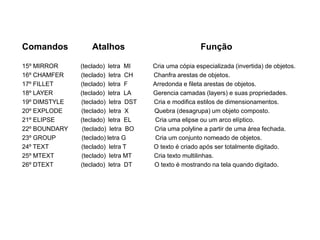

7. Comandos Atalhos Função
15º MIRROR (teclado) letra MI Cria uma cópia especializada (invertida) de objetos.
16º CHAMFER (teclado) letra CH Chanfra arestas de objetos.
17º FILLET (teclado) letra F Arredonda e fileta arestas de objetos.
18º LAYER (teclado) letra LA Gerencia camadas (layers) e suas propriedades.
19º DIMSTYLE (teclado) letra DST Cria e modifica estilos de dimensionamentos.
20º EXPLODE (teclado) letra X Quebra (desagrupa) um objeto composto.
21º ELIPSE (teclado) letra EL Cria uma elipse ou um arco elíptico.
22º BOUNDARY (teclado) letra BO Cria uma polyline a partir de uma área fechada.
23º GROUP (teclado) letra G Cria um conjunto nomeado de objetos.
24º TEXT (teclado) letra T O texto é criado após ser totalmente digitado.
25º MTEXT (teclado) letra MT Cria texto multilinhas.
26º DTEXT (teclado) letra DT O texto é mostrando na tela quando digitado.

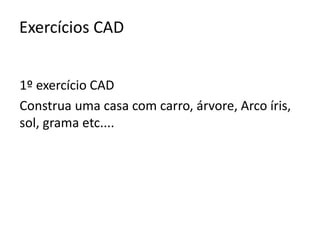

8. Exercícios CAD
1º exercício CAD
Construa uma casa com carro, árvore, Arco íris,
sol, grama etc....

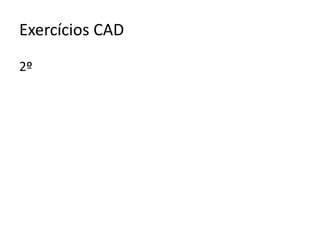

9. Exercícios CAD
2º
