1. FUNDAMENTOS DA
TECNOLOGIA DA INFORMAÇÃO
Prof Eduardo Hernandes

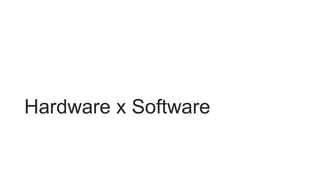

2. Hardware x Software

3. Hardware x Software

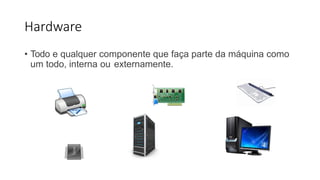

4. Hardware
• Todo e qualquer componente que faça parte da máquina como
um todo, interna ou externamente.

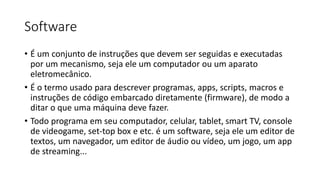

5. Software
• É um conjunto de instruções que devem ser seguidas e executadas
por um mecanismo, seja ele um computador ou um aparato
eletromecânico.
• É o termo usado para descrever programas, apps, scripts, macros e
instruções de código embarcado diretamente (firmware), de modo a
ditar o que uma máquina deve fazer.
• Todo programa em seu computador, celular, tablet, smart TV, console
de videogame, set-top box e etc. é um software, seja ele um editor de
textos, um navegador, um editor de áudio ou vídeo, um jogo, um app
de streaming...

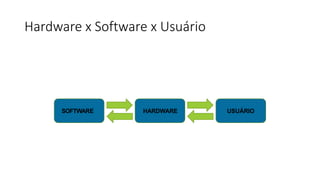

6. Hardware x Software x Usuário
SOFTWARE HARDWARE USUÁRIO

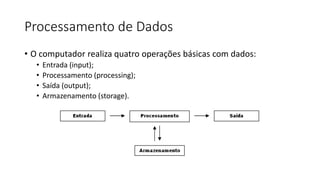

7. Processamento de Dados
• O computador realiza quatro operações básicas com dados:
• Entrada (input);
• Processamento (processing);
• Saída (output);
• Armazenamento (storage).

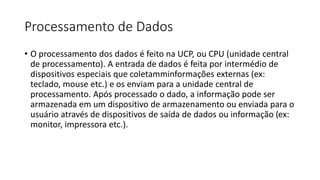

8. Processamento de Dados
• O processamento dos dados é feito na UCP, ou CPU (unidade central
de processamento). A entrada de dados é feita por intermédio de
dispositivos especiais que coletamminformações externas (ex:
teclado, mouse etc.) e os enviam para a unidade central de
processamento. Após processado o dado, a informação pode ser
armazenada em um dispositivo de armazenamento ou enviada para o
usuário através de dispositivos de saída de dados ou informação (ex:
monitor, impressora etc.).

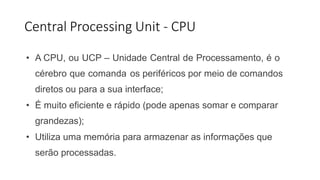

9. Central Processing Unit - CPU
• A CPU, ou UCP – Unidade Central de Processamento, é o
cérebro que comanda os periféricos por meio de comandos
diretos ou para a sua interface;
• É muito eficiente e rápido (pode apenas somar e comparar
grandezas);
• Utiliza uma memória para armazenar as informações que
serão processadas.

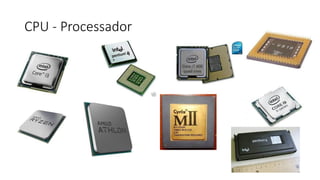

10. CPU - Processador

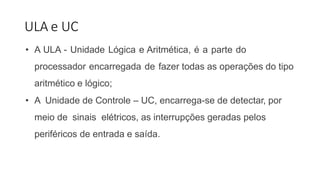

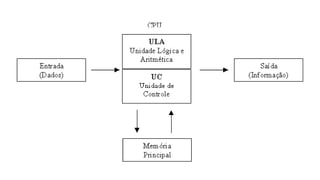

11. ULA e UC
• A ULA - Unidade Lógica e Aritmética, é a parte do
processador encarregada de fazer todas as operações do tipo
aritmético e lógico;
• A Unidade de Controle – UC, encarrega-se de detectar, por
meio de sinais elétricos, as interrupções geradas pelos
periféricos de entrada e saída.

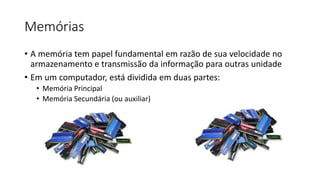

13. Memórias
• A memória tem papel fundamental em razão de sua velocidade no
armazenamento e transmissão da informação para outras unidade
• Em um computador, está dividida em duas partes:
• Memória Principal
• Memória Secundária (ou auxiliar)

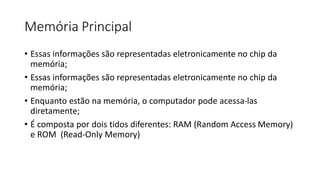

14. Memória Principal
• Essas informações são representadas eletronicamente no chip da
memória;
• Essas informações são representadas eletronicamente no chip da
memória;
• Enquanto estão na memória, o computador pode acessa-las
diretamente;
• É composta por dois tidos diferentes: RAM (Random Access Memory)
e ROM (Read-Only Memory)

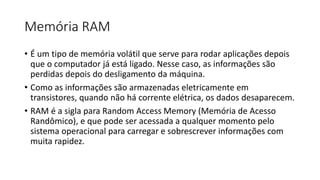

15. Memória RAM
• É um tipo de memória volátil que serve para rodar aplicações depois
que o computador já está ligado. Nesse caso, as informações são
perdidas depois do desligamento da máquina.
• Como as informações são armazenadas eletricamente em
transistores, quando não há corrente elétrica, os dados desaparecem.
• RAM é a sigla para Random Access Memory (Memória de Acesso
Randômico), e que pode ser acessada a qualquer momento pelo
sistema operacional para carregar e sobrescrever informações com
muita rapidez.

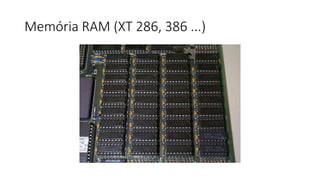

16. Memória RAM (XT 286, 386 ...)

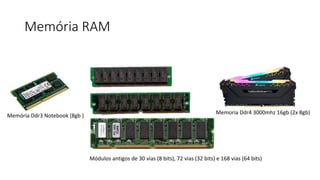

17. Memória RAM
Memoria Ddr4 3000mhz 16gb (2x 8gb)
Memória Ddr3 Notebook (8gb )
Módulos antigos de 30 vias (8 bits), 72 vias (32 bits) e 168 vias (64 bits)

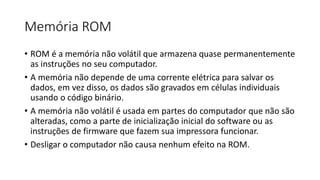

18. Memória ROM
• ROM é a memória não volátil que armazena quase permanentemente
as instruções no seu computador.
• A memória não depende de uma corrente elétrica para salvar os
dados, em vez disso, os dados são gravados em células individuais
usando o código binário.
• A memória não volátil é usada em partes do computador que não são
alteradas, como a parte de inicialização inicial do software ou as
instruções de firmware que fazem sua impressora funcionar.
• Desligar o computador não causa nenhum efeito na ROM.

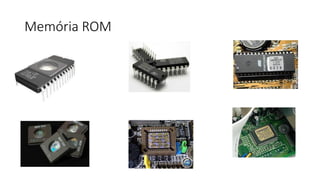

19. Memória ROM

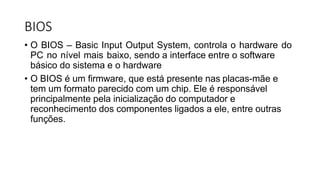

20. BIOS
• O BIOS – Basic Input Output System, controla o hardware do
PC no nível mais baixo, sendo a interface entre o software
básico do sistema e o hardware
• O BIOS é um firmware, que está presente nas placas-mãe e
tem um formato parecido com um chip. Ele é responsável
principalmente pela inicialização do computador e
reconhecimento dos componentes ligados a ele, entre outras
funções.

21. BIOS
• O chip basicamente age como uma interface entre o hardware e o
sistema operacional.
• Inicialmente, varrendo todos os componentes conectados na placa-
mãe — placa de vídeo, processador, memórias e dispositivos de
armazenamento, por exemplo — num processo chamado POST
(Power On Self Test), que verifica erros no hardware.
• Após essa primeira etapa, todas as informações são armazenadas no
CMOS, que se trata de um pequeno agrupamento de memória
projetada para salvar dados do computador portátil.

22. BIOS – Setup

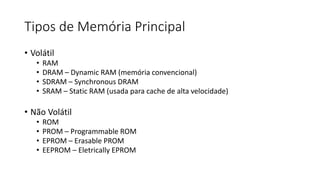

23. Tipos de Memória Principal
• Volátil
• RAM
• DRAM – Dynamic RAM (memória convencional)
• SDRAM – Synchronous DRAM
• SRAM – Static RAM (usada para cache de alta velocidade)
• Não Volátil
• ROM
• PROM – Programmable ROM
• EPROM – Erasable PROM
• EEPROM – Eletrically EPROM

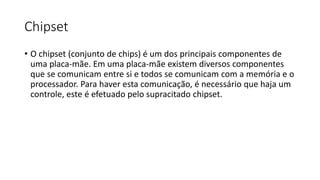

24. Chipset
• O chipset (conjunto de chips) é um dos principais componentes de
uma placa-mãe. Em uma placa-mãe existem diversos componentes
que se comunicam entre si e todos se comunicam com a memória e o
processador. Para haver esta comunicação, é necessário que haja um
controle, este é efetuado pelo supracitado chipset.

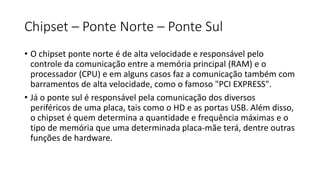

25. Chipset – Ponte Norte – Ponte Sul
• O chipset ponte norte é de alta velocidade e responsável pelo
controle da comunicação entre a memória principal (RAM) e o
processador (CPU) e em alguns casos faz a comunicação também com
barramentos de alta velocidade, como o famoso "PCI EXPRESS".
• Já o ponte sul é responsável pela comunicação dos diversos
periféricos de uma placa, tais como o HD e as portas USB. Além disso,
o chipset é quem determina a quantidade e frequência máximas e o
tipo de memória que uma determinada placa-mãe terá, dentre outras
funções de hardware.

26. Chipset – Ponte Norte – Ponte Sul

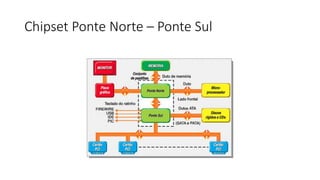

27. Chipset Ponte Norte – Ponte Sul

28. Memória Secundária
• É a memória de armazenamento permanente, que armazena os
dados permanentemente no sistema, sem a necessidade de energia
elétrica e, por esse motivo, conhecida como memória não volátil.
• Ela funciona como complemento da memória principal para guardar
dados.
• O computador só consegue processar o que está na memória
principal, assim como ocorre conosco.
• Se um número de telefone não está na nossa memória, recorremos a
uma agenda telefônica (auxiliar) para poder discar um número.

29. Memória Secundária

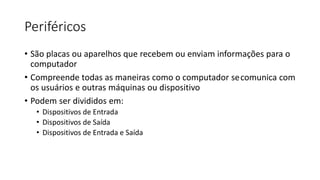

30. Periféricos
• São placas ou aparelhos que recebem ou enviam informações para o
computador
• Compreende todas as maneiras como o computador secomunica com
os usuários e outras máquinas ou dispositivo
• Podem ser divididos em:
• Dispositivos de Entrada
• Dispositivos de Saída
• Dispositivos de Entrada e Saída

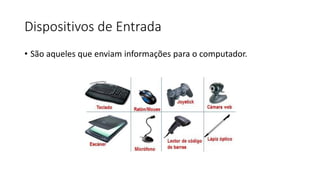

31. Dispositivos de Entrada
• São aqueles que enviam informações para o computador.

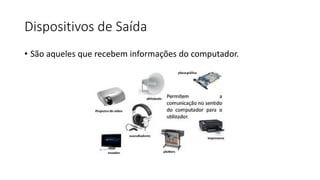

32. Dispositivos de Saída
• São aqueles que recebem informações do computador.

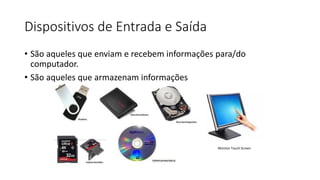

33. Dispositivos de Entrada e Saída
• São aqueles que enviam e recebem informações para/do
computador.
• São aqueles que armazenam informações
Monitor Touch Screen
