1. Manual de Recarga
Xerox M15 / 4118

2. Itens utilizados no processo de recarga:
1 Chave Philips
1 Jornal
1 Funil
1 Aspirador de pó (opcional)
1° Passo – Remova o cartucho da impressora.
2° Passo – Com o auxílio da chave Philips, remova os dois parafusos,
localizados nas partes superior e inferior do reservatório de toner como
mostra a figura abaixo.
www.valejetshop.com.br 2

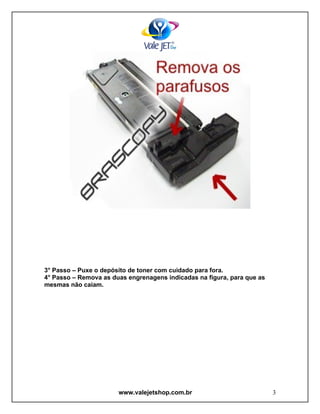

3. 3° Passo – Puxe o depósito de toner com cuidado para fora.
4° Passo – Remova as duas engrenagens indicadas na figura, para que as
mesmas não caiam.
www.valejetshop.com.br 3

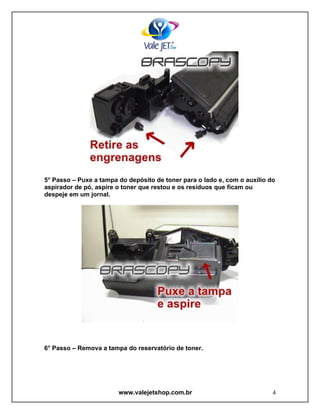

4. 5° Passo – Puxe a tampa do depósito de toner para o lado e, com o auxílio do
aspirador de pó, aspire o toner que restou e os resíduos que ficam ou
despeje em um jornal.
6° Passo – Remova a tampa do reservatório de toner.
www.valejetshop.com.br 4

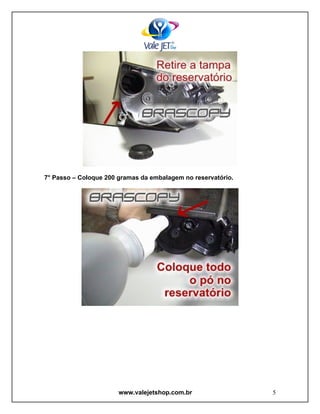

5. 7° Passo – Coloque 200 gramas da embalagem no reservatório.
www.valejetshop.com.br 5

6. 8° Passo – Coloque a tampa do reservatório.
9° Passo – Coloque as engrenagens.
10° Passo – Junte o depósito de toner ao cartucho, cuidando para que as
engrenagens fiquem alinhadas e se encaixem.
www.valejetshop.com.br 6

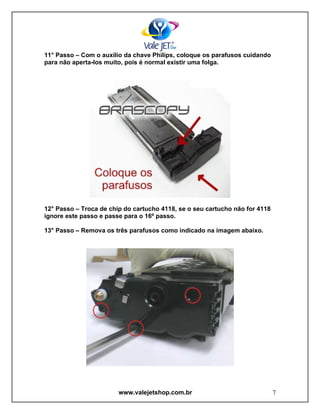

7. 11° Passo – Com o auxílio da chave Philips, coloque os parafusos cuidando
para não aperta-los muito, pois é normal existir uma folga.
12° Passo – Troca de chip do cartucho 4118, se o seu cartucho não for 4118
ignore este passo e passe para o 16º passo.
13° Passo – Remova os três parafusos como indicado na imagem abaixo.
www.valejetshop.com.br 7

8. 14° Passo – Após ter removido os parafusos, remova a tampa lateral
puxando com cuidado.
15° Passo – Retire o chip queimado e substitua por um novo.

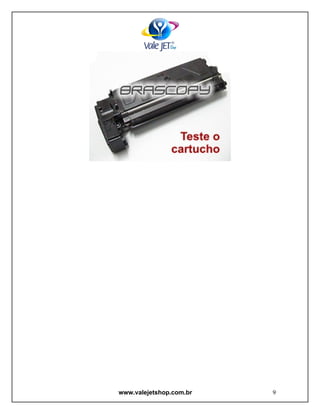

16° Passo – Coloque o cartucho na copiadora e faça um teste.
www.valejetshop.com.br 8

9. www.valejetshop.com.br 9
