Este documento fornece instruções passo a passo para desmontar e limpar uma impressora, incluindo a remoção do cartucho de toner original, componentes como o cilindro, rolo magnético e lâmina dosadora, limpeza destas peças e remontagem com a aplicação de graxa condutiva.

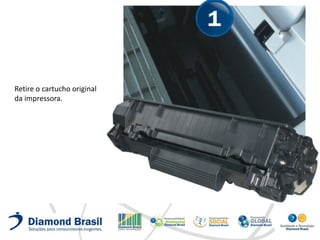

3. Retire o cartucho original
da impressora.

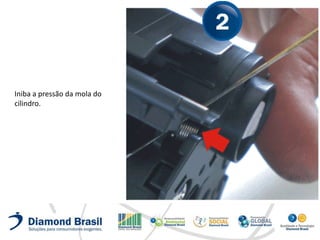

4. Iniba a pressão da mola do
cilindro.

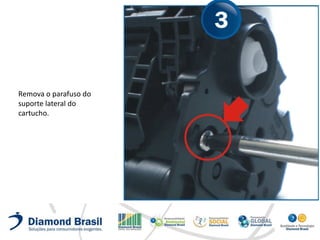

5. Remova o parafuso do
suporte lateral do
cartucho.

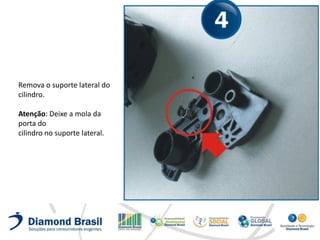

6. Remova o suporte lateral do
cilindro.
Atenção: Deixe a mola da
porta do
cilindro no suporte lateral.

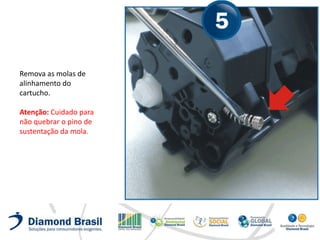

7. Remova as molas de
alinhamento do
cartucho.
Atenção: Cuidado para
não quebrar o pino de
sustentação da mola.

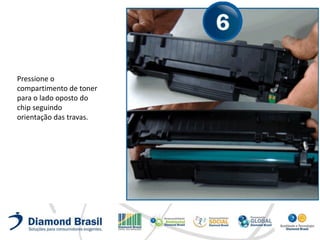

8. Pressione o
compartimento de toner
para o lado oposto do
chip seguindo
orientação das travas.

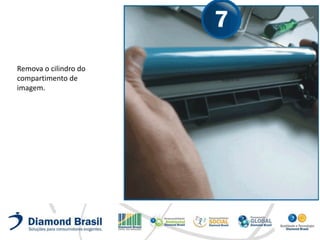

9. Remova o cilindro do
compartimento de
imagem.

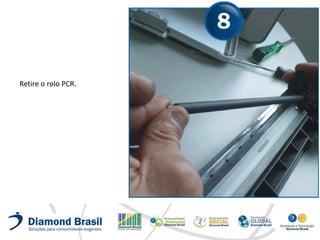

10. Retire o rolo PCR.

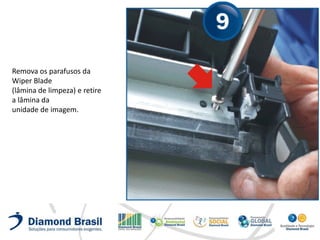

11. Remova os parafusos da
Wiper Blade
(lâmina de limpeza) e retire
a lâmina da
unidade de imagem.

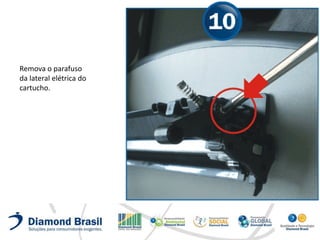

12. Remova o parafuso
da lateral elétrica do
cartucho.

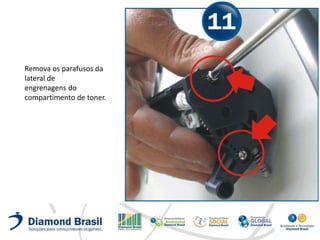

13. Remova os parafusos da
lateral de
engrenagens do
compartimento de toner.

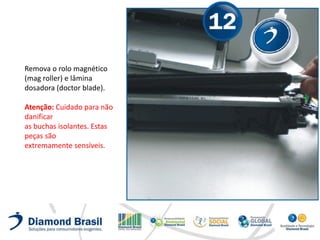

14. Remova o rolo magnético
(mag roller) e lâmina
dosadora (doctor blade).
Atenção: Cuidado para não
danificar
as buchas isolantes. Estas
peças são
extremamente sensíveis.

16. Limpe os componentes
antes de iniciar a
remontagem.

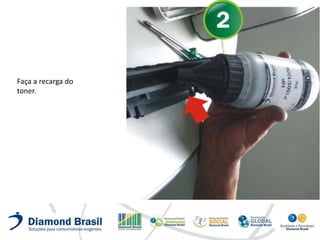

17. Faça a recarga do
toner.

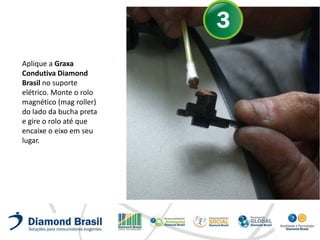

18. Aplique a Graxa
Condutiva Diamond
Brasil no suporte
elétrico. Monte o rolo
magnético (mag roller)
do lado da bucha preta
e gire o rolo até que
encaixe o eixo em seu
lugar.

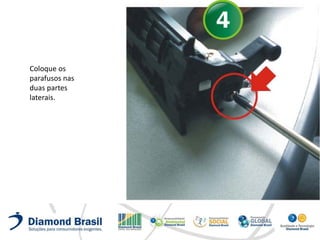

19. Coloque os
parafusos nas
duas partes
laterais.

20. Aplique o
lubrificante e
instale a lâmina
de limpeza (wiper
blade).

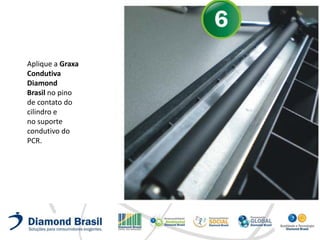

21. Aplique a Graxa
Condutiva
Diamond
Brasil no pino
de contato do
cilindro e
no suporte
condutivo do
PCR.

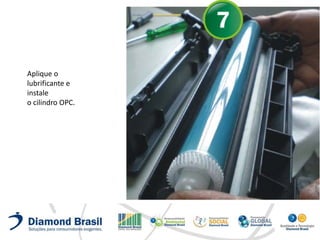

22. Aplique o
lubrificante e
instale
o cilindro OPC.

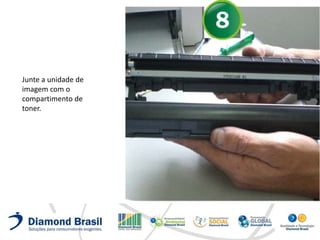

23. Junte a unidade de
imagem com o
compartimento de
toner.

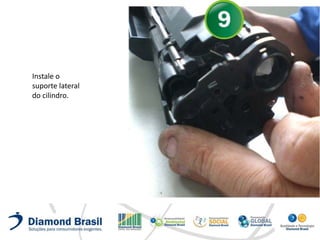

24. Instale o
suporte lateral
do cilindro.

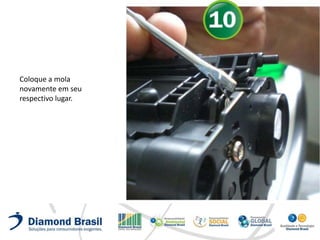

25. Coloque a mola
novamente em seu
respectivo lugar.

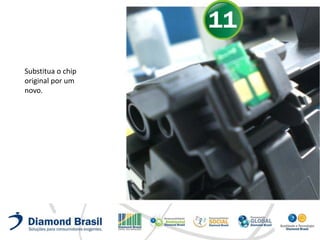

26. Substitua o chip
original por um
novo.
