Remanufaturando Os Cartuchos de
Técnico
por Mike Josiah and the Technical Staff | Summit Technologies

Toner da Série HL-5200 da Brother
L
ançada em Novembro de 2005, o
mecanismo da impressora Brother
HL-5200 é baseado em uma nova
máquina laser de 30 ppm e verdadeiros
1.200 dpi. Embora estes cartuchos tenham
mecanismos similares aos da Brother HL-
2030 (TN-350), existem diferenças sufi-
cientes para justificar as instruções especí-
ficas. A primeira seção deste artigo cobre
a teoria que existe por trás destes cartu-
chos. Os primeiros três parágrafos têm
algumas informações interessantes sobre
o mecanismo de reinicialização e como
isto funciona. O restante é a teoria padrão
da Brother. Se você não está familiarizado
com os cartuchos Brother, é melhor ler
esta seção inteira. Isto pode evitar algu-
mas horas muito frustrantes para você. TN-550 cartucho
As máquinas existentes lançadas até
agora incluem: gens gira o mecanismo de reinicialização e a(s) estrutura(s) da
HL-5240 engrenagem pressiona(m) contra uma nova barra de acionamento
HL-5250DN do toner na máquina. Se uma estrutura atua no acionador, ele é
HL-5250DNT detectado como um cartucho de baixo rendimento e se duas estru-
HL-5270DN turas se encaixam no acionador, ele é detectado como um cartu-
HL-5280DW cho de alto rendimento. Estamos trabalhando em ambos os esti-
Existem dois cartuchos de toner de diferentes rendimentos los de mecanismos reinicializadoras, mas até que engrenagens
disponíveis para estas máquinas: o TN-550 e o TN-580 (TN- específicas para a TN-550 se tornem disponíveis, os cartuchos
3130/3170 na Europa, TN-3145/TN-3185 na Ásia). O cartucho embarcados não podem ser remanufaturados.
TN-550 é classificado para 3.500 páginas a 5 por cento de cober- Um ponto interessante no procedimento de reinicialização é
tura e o TN-580 é classificado para 7.000 páginas a 5 por cento. o que acontece adicionalmente ao contador sendo reiniciado.
A unidade de cilindro (código de produto/part No. DR-520, DR- Quando a impressora percebe um novo cartucho de toner, a
3115 na Europa) é nova também e é classificada para 25.000 pági- voltagem é estabelecida em 400 volts. Conforme o cartucho é
nas. Ela será abordada em um artigo futuro. usado, a voltagem é reduzida gradualmente para cerca de 300
Similar à da TN-350, existe um mecanismo de reinicialização volts. Este processo é necessário porque, segundo a Brother, um
que aciona novamente a impressora. O mecanismo de reinicial- novo cartucho de toner tem a tendência de imprimir mais clara-
ização da TN-550 é diferente da existente na TN-350. Assim como mente. Conforme o cartucho vai sendo usado, a densidade
na TN-350, os cartuchos embarcados, que vêm com as novas aumenta. Para manter o nível da densidade uniforme ao longo
impressoras, não têm esta engrenagem. Existem na verdade dois de toda a sua vida, a voltagem da densidade é reduzida na
mecanismos de reinicialização diferentes para os cartuchos TN- mesma proporção. Isto também terá que ser verdadeiro para
550/580; um para o de baixo rendimento (550) que tem uma estru- qualquer toner do setor de reposição. Esta também é a razão
tura de reinicialização e um outro para o de alto rendimento (580) pela qual existem dois diferentes mecanismos de reinicialização.
que tem duas estruturas de reinicialização. A cadeia de engrena- Para o cartucho de baixo rendimento, a voltagem é reduzida ao
8 | Fevereir 2006 | www.rechargermagazine.com

longo da vida das 3.500 páginas. Para o cartucho de alto rendi- impressora irá perceber o baixo nível de carga no suprimento de
mento, a voltagem é reduzida ao longo de 7.000 páginas. A cada toner e irá tentar manter o nível de carga alto. Este constante car-
vez que um novo cartucho é instalado, a voltagem é reiniciada a regamento evita que um cartucho quase vazio comece a causar
400 volts e a contagem de páginas do cartucho é reiniciada a par- sombreamento ao fundo. Caso a impressora não consiga fazer o
tir do zero. toner remanescente atingir a carga mínima, a luz de mudança de
Assim como ocorria com os cartuchos anteriores da Brother, toner se acenderá. O cartucho, neste ponto, ainda irá imprimir
o toner excedente é expelido do cartucho de cilindro, recolhido adequadamente. Se você retirar o mesmo cartucho da impressora
pelo rolo revelador no cartucho de toner e levado de volta para o por poucos dias, e então recolocá-lo na impressora sem fazer qual-
reservatório de suprimento. Por isso, sempre haverá uma boa quer coisa nele, o cartucho irá causar manchas sombreadas. Isto
quantidade de toner remanescente no reservatório de suprimento ocorrerá porque o nível de carga que a impressora estava ten-
quando o cartucho estiver esgotado. Este toner remanescente pre- tando tão arduamente manter se dissipou e os materiais remanes-
cisa ser completamente removido do reservatório de suprimento centes não podem mais aceitar uma carga apropriada.
antes de se adicionar o novo toner. Deixar de fazer isto causará O que tudo isto significa?
sombreamento ao fundo da impressão. Além de contaminar o 1) Certifique-se de que os seus técnicos de cartuchos limpem
cartucho de toner, isto irá contaminar também a seção do cartu- completamente o reservatório de suprimento do cartucho de
cho de cilindro, que por sua vez irá contaminar o cartucho de toner.
toner novamente. As razões para isto estão explicadas na seção de 2) No caso de eles esquecerem e você enfrentar um cartucho
teoria do cartucho que se segue. que cause sombreamento ao fundo, o toner precisa ser completa-
A seção de limpeza do cartucho de cilindro consiste de uma mente limpo novamente e novo toner precisa ser colocado - não
escova de limpeza e uma lâmina recuperadora. A escova de utilize o mesmo toner novamente.
limpeza tem duas cargas opostas aplicadas nela durante o ciclo de 3) A unidade de cilindro tem que ser retirada e limpa com
impressão. A primeira atrai qualquer toner remanescente para uma ênfase à área da escova de limpeza. Este é um processo
fora do cilindro. A segunda repele o toner para fora da escova, de muito simples, mas muito necessário uma vez que tenha havido
volta para o cilindro, onde então ele é transferido de volta para o contaminação.
cartucho de toner. Tudo isto é feito em uma seqüência de tempo Conforme o manual de serviços da Brother, existirão aproxi-
que não interfere com o processo de impressão. Se a escova de madamente 65 a 70 gramas de toner remanescente quando o car-
limpeza ficar contaminada com toner ruim que não irá carregar tucho é considerado consumido. Temos confirmado isto nos nos-
eletricamente, a escova será incapaz de limpar a si mesma, e man- sos testes.
chas de fundo irão ocorrer. Parece ser da natureza do toner con- A impressão de páginas de teste, a resolução de problemas
taminado que ele iria aceitar a maioria da carga a ser limpa para da impressora e problemas comuns dos cartuchos serão aborda-
fora do cilindro, mas ele não aceita a carga que permitiria à dos no final deste artigo.
escova limpar-se a si mesma por inteiro. Uma escova de limpeza
trabalhando de forma apropriada irá ter, a qualquer tempo con-
siderado, somente uma pequena quantidade de toner nela. Uma Famentas Necessárias
vez contaminado, o toner irá se acumular, o que somente irá fazer 1) Aspirador aprovado para toner.
com que os problemas piorem. 2) Chave de fenda Phillips.
Uma vez que o rolo revelador realmente tenha contato com o 3) Chave de fenda comum pequena.
cilindro, algum toner é transferido de volta para o reservatório de 4) Alicate de bico (com ponta agulha).
suprimento do cartucho de toner. Uma vez que você imprima
com um cartucho de toner ruim, a unidade de cilindro irá ficar Suprimentos Necessários
contaminada. Mesmo quando você troca o toner por um outro 1) Toner preto Brother 5200 (125 gramas para o
reciclado apropriadamente, ou por um novo cartucho OEM, a TN-550, 190 gramas para o TN-580). Estas quan-
unidade de cilindro irá transferir um pouco do toner ruim de tidades são preliminares. O toner ainda está
volta para o cartucho de toner bom, o que irá novamente causar sendo testado. Iremos lançar as quantidades
sombreamento ao fundo. Ambos os cartuchos irão ser contami- adequadas para o TN-550/580 quando os testes
nados novamente. estiveremcompletos.
O toner remanescente no cartucho de toner fica um pouco 2) Panos de algodão livres de fiapos.
abaixo do mínimo que pode manter o nível de carga apropriado. 3) Tecido que atraia toner.
Quando a luz de “troca de toner” se acender, o toner não irá car- 4) Graxa de lítio branca.
regar-se ao nível apropriado e irá causar sombreamento ao fundo.
Quando o cartucho de toner alcançar o fim de sua vida útil, a
www.rechargermagazine.com | Fevereir 2006 | 9

Figura 1. Figura 2.

Figura 3. Figura 4.

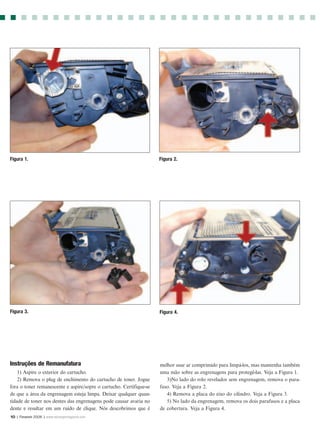

Instruções de Remanufatura melhor usar ar comprimido para limpá-los, mas mantenha também
1) Aspire o exterior do cartucho. uma mão sobre as engrenagens para protegê-las. Veja a Figura 1.
2) Remova o plug de enchimento do cartucho de toner. Jogue 3)No lado do rolo revelador sem engrenagem, remova o para-
fora o toner remanescente e aspire/sopre o cartucho. Certifique-se fuso. Veja a Figura 2.
de que a área da engrenagem esteja limpa. Deixar qualquer quan- 4) Remova a placa do eixo do cilindro. Veja a Figura 3.
tidade de toner nos dentes das engrenagens pode causar avaria no 5) No lado da engrenagem, remova os dois parafusos e a placa
dente e resultar em um ruído de clique. Nós descobrimos que é de cobertura. Veja a Figura 4.

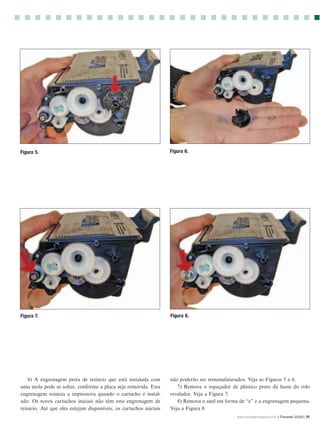

Figura 5. Figura 6.

Figura 7. Figura 8.

6) A engrenagem preta de reinício que está instalada com não poderão ser remanufaturados. Veja as Figuras 5 e 6.
uma mola pode se soltar, conforme a placa seja removida. Esta 7) Remova o espaçador de plástico preto da haste do rolo
engrenagem reinicia a impressora quando o cartucho é instal- revelador. Veja a Figura 7.
ado. Os novos cartuchos iniciais não têm esta engrenagem de 8) Remova o anel em forma de “e” e a engrenagem pequena.
reinício. Até que eles estejam disponíveis, os cartuchos iniciais Veja a Figura 8.
www.rechargermagazine.com | Fevereir 2006| 11

Figura 9. Figura 10.


9) Remova todas as engrenagens remanescentes. Veja a Figura 9. 11) No lado com engrenagem do rolo revelador, pressione na
10) Remova a tampa da extremidade do lado sem engrenagem aba de travamento e rotacione o rolo revelador de modo que a
erguendo-a delicadamente para fora. Veja a Figura 10. trava esteja apontando para cima. Veja as Figuras 11 e 12.


Figura 15.

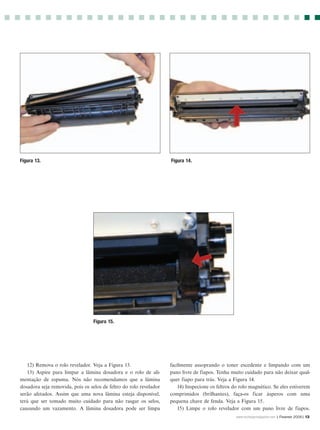

12) Remova o rolo revelador. Veja a Figura 13. facilmente assoprando o toner excedente e limpando com um
13) Aspire para limpar a lâmina dosadora e o rolo de ali- pano livre de fiapos. Tenha muito cuidado para não deixar qual-
mentação de espuma. Nós não recomendamos que a lâmina quer fiapo para trás. Veja a Figura 14.
dosadora seja removida, pois os selos de feltro do rolo revelador 14) Inspecione os feltros do rolo magnético. Se eles estiverem
serão afetados. Assim que uma nova lâmina esteja disponível, comprimidos (brilhantes), faça-os ficar ásperos com uma
terá que ser tomado muito cuidado para não rasgar os selos, pequena chave de fenda. Veja a Figura 15.
causando um vazamento. A lâmina dosadora pode ser limpa 15) Limpe o rolo revelador com um pano livre de fiapos.
www.rechargermagazine.com | Fevereir 2006| 13

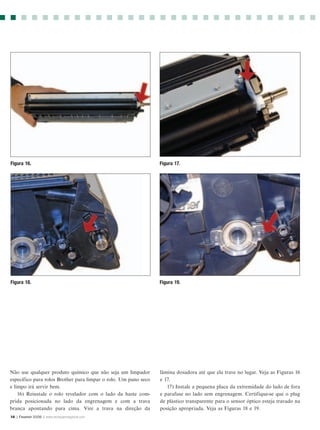

Não use qualquer produto químico que não seja um limpador lâmina dosadora até que ela trave no lugar. Veja as Figuras 16
específico para rolos Brother para limpar o rolo. Um pano seco e 17.
e limpo irá servir bem. 17) Instale a pequena placa da extremidade do lado de fora
16) Reinstale o rolo revelador com o lado da haste com- e parafuse no lado sem engrenagem. Certifique-se que o plug
prida posicionada no lado da engrenagem e com a trava de plástico transparente para o sensor óptico esteja travado na
branca apontando para cima. Vire a trava na direção da posição apropriada. Veja as Figuras 18 e 19.

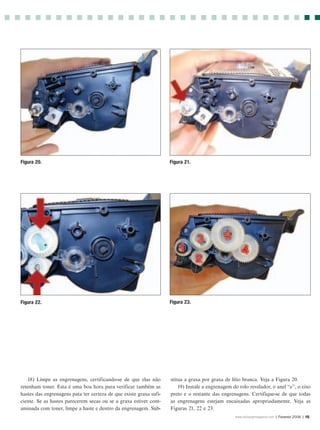

18) Limpe as engrenagens, certificando-se de que elas não stitua a graxa por graxa de lítio branca. Veja a Figura 20.
retenham toner. Esta é uma boa hora para verificar também as 19) Instale a engrenagem do rolo revelador, o anel “e”, o eixo
hastes das engrenagens pata ter certeza de que existe graxa sufi- preto e o restante das engrenagens. Certifique-se de que todas
ciente. Se as hastes parecerem secas ou se a graxa estiver cont- as engrenagens estejam encaixadas apropriadamente. Veja as
aminada com toner, limpe a haste e dentro da engrenagem. Sub- Figuras 21, 22 e 23.

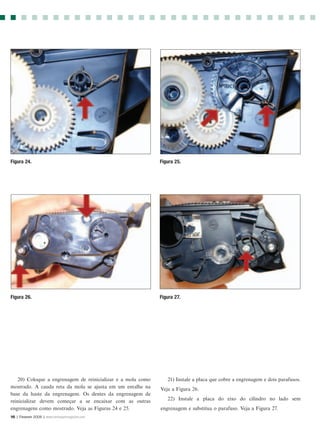

20) Coloque a engrenagem de reinicializar e a mola como 21) Instale a placa que cobre a engrenagem e dois parafusos.
mostrado. A cauda reta da mola se ajusta em um entalhe na Veja a Figura 26.
base da haste da engrenagem. Os dentes da engrenagem de
reinicializar devem começar a se encaixar com as outras 22) Instale a placa do eixo do cilindro no lado sem
engrenagens como mostrado. Veja as Figuras 24 e 25. engrenagem e substitua o parafuso. Veja a Figura 27.


Figura 30.

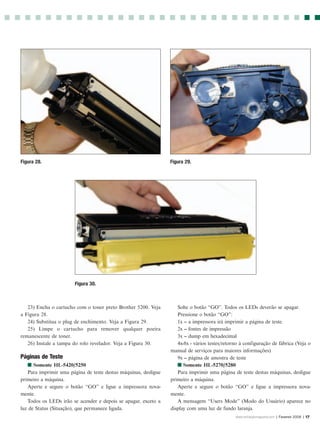

23) Encha o cartucho com o toner preto Brother 5200. Veja Solte o botão “GO”. Todos os LEDs deverão se apagar.
a Figura 28. Pressione o botão “GO”:
24) Substitua o plug de enchimento. Veja a Figura 29. 1x -- a impressora irá imprimir a página de teste.
25) Limpe o cartucho para remover qualquer poeira 2x -- fontes de impressão
remanescente de toner. 3x -- dump em hexadecimal
26) Instale a tampa do rolo revelador. Veja a Figura 30. 4x-8x - vários testes/retorno à configuração de fábrica (Veja o
manual de serviços para maiores informações)
Páginas de Teste 9x -- página de amostra de teste
I Somente HL-5420/5250 I Somente HL-5270/5280
Para imprimir uma página de teste destas máquinas, desligue Para imprimir uma página de teste destas máquinas, desligue
primeiro a máquina. primeiro a máquina.
Aperte e segure o botão “GO” e ligue a impressora nova- Aperte e segure o botão “GO” e ligue a impressora nova-
mente. mente.
Todos os LEDs irão se acender e depois se apagar, exceto a A mensagem “Users Mode” (Modo do Usuário) aparece no
luz de Status (Situação), que permanece ligada. display com uma luz de fundo laranja.

Solte o botão “GO”. Todos os LEDs deverão se apagar. suave. Se o rolo tiver linhas, pequenas rachaduras, ou apenas
Pressione o botão “GO”: não parecer em bom estado, não o use.
1x -- a impressora irá imprimir a página de teste. Um rolo revelador sujo também pode causar isto. Se o rolo
2x -- fontes de impressão tiver um revestimento branco ou levemente azulado, ele precisa
3x -- dump em hexadecimal ser limpo. Certifique-se de usar somente um limpador específico
4x-8x - vários testes/ retorno à configuração de fábrica (Veja o para rolo revelador da Brother. Qualquer outro tipo de limpador
manual de serviços para maiores informações) irá provavelmente reagir com o toner e causar um outro con-
9x -- página de amostra de teste junto de problemas.
3) Um outro problema de sombreamento ao fundo pode
Resolução de Problemas da Impressora resultar do tipo de toner que está sendo utilizado. Nem todos os
As máquinas HL-5240/5250 têm quatro LEDs para indicar a toners de reposição irão funcionar juntos. Isto porque existe
situação de vários problemas. As máquinas HL-5270/5280 têm sempre uma pequena quantidade de toner remanescente na
um display de LCD e apontam os erros em inglês claro, sem lin- escova limpadora do cartucho de cilindro. A maioria dos toners
guagem de máquina. de reposição funcionará sobre o OEM, mas nem todos irão fun-
Nós relacionamos alguns dos erros mais comuns mostrados cionar sobre um outro toner de reposição. Se os seus cartuchos
pelos LEDs para a 5240/5250 aqui: funcionam internamente, mas sombreamento aparece quando
Luz de Toner piscando, luz de status verde: Toner baixo. em uso pelo cliente, isto pode ser devido à falha da unidade do
Luz de Toner acesa, luz de status apagada: Toner esgotado. cilindro, ou pelo fato de que um outro toner de reposição tenha
Luz do Cilindro piscando, luz verde de status acesa: Vida útil sido usado anteriormente. Confirme com o seu fornecedor para
do cilindro prestes a acabar. ter certeza de que o seu toner irá funcionar com qualquer outra
(todas) marca(s) do mercado de reposição.
Quadro de Defeitos Riscos Verticais Pretos Escuros: Cartucho de cilindro. Isto é
Rolo de alimentação de papel 44,0mm normalmente causado ou por um fio corona primário sujo, ou
Rolo de transferência 48,2mm o limpador de fio corona não está em sua posição "habitual” no
Cilindro OPC 94,2mm lado esquerdo do cartucho de cilindro.
Rolo do fusor superior 78,5mm Riscos Verticais Cinzentos: Isto é normalmente causado por
Rolo de pressão inferior 78,5mm um sulco no rolo revelador. Se o rolo tem um sulco nele, ele pre-
Rolo revelador 42,7mm cisa ou ser substituído ou receber uma nova superfície, serviço
O kit de manutenção, o qual inclui o fusor, rolos de alimentação realizado por uma empresa especializada nisto.
de papel e a unidade de laser, tem uma vida de 100.000 páginas. Impressão Clara: Cartucho de cilindro. Pode ser causada por
um rolo transferidor sujo ou gasto. Estes rolos estão localizados
Problemas Comuns do Cartucho de Toner no lado de dentro do cartucho. Em nossos testes, eles deveriam
Como alguns problemas podem ser causados tanto pelo car- durar pelo menos dois ciclos.
tucho de toner como pelo cartucho de cilindro, nós listamos Linhas Horizontais Pretas ou Brancas: Cartucho de toner e
ambos aqui. cartucho de cilindro. Linhas pretas normalmente aparecem
Sombreamento ao Fundo: Cartucho de toner e cartucho de quando há um incremento de toner e linhas brancas aparecem
cilindro. De longe, o problema mais comum com estes cartu- quando há um ponto de mau funcionamento ou contaminação
chos, existem três principais causas comuns. do rolo.
1) A primeira é o toner contaminado. Se o toner velho no Páginas Totalmente Pretas: Cartucho de cilindro. Mau con-
cartucho de toner não for totalmente removido, aparecerá um tato do cilindro com o terra, provavelmente da haste do eixo do
fundo sombreado na impressão em toda a página. Isto pode cilindro até o contato da engrenagem dentro do cilindro.
também ser causado por uma escova de limpeza contaminada Linhas Pretas Finas Perfeitamente Retas na Parte Inferior da
no cartucho de cilindro, que é diretamente relacionada a um car- Página: Cartucho de cilindro. Cilindro riscado.
tucho de toner ruim. (Veja a teoria do cartucho no início deste Pontos Pretos Que se Repetem a Cada 94,2 mm: Cartucho
artigo.) de cilindro. Cilindro em mau estado ou alguma coisa está presa
2) Se o rolo revelador no cartucho de toner está gasto, ele irá à superfície do cilindro. R
tender a puxar muito toner, e o sombreado ao fundo aparecerá
como resultado. Isto normalmente acontece somente em cartu- Contate Mike Josiah e a equipe técnica da Summit Technologies
chos que foram reciclados várias vezes. Um rolo normal terá pelo telefone (1-631) 218-8376, fax (1-631) 218-3285 ou visite
uma aparência como que salpicada de cores, e a textura deve ser www.summitechnologies.com.

Brother hl 5200 tn-580

Mais conteúdo relacionado

Semelhante a Brother hl 5200 tn-580

Mais de Valejet

Brother hl 5200 tn-580
