1) O documento fornece instruções para desmontar e limpar componentes internos de um cartucho de impressora, como o cilindro de imagem e rolo de carga. 2) As etapas incluem remover parafusos, componentes e realizar limpeza com álcool isopropílico e ar comprimido. 3) Após a limpeza, há instruções para remontar o cartucho com novos componentes e toner.

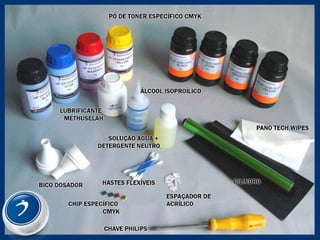

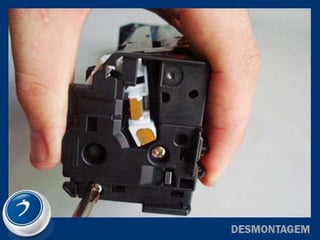

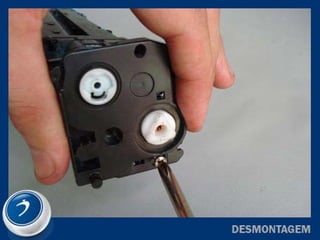

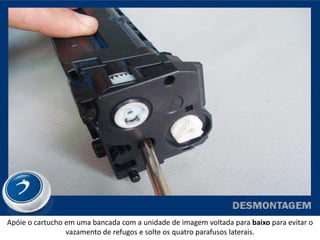

3. Apóie o cartucho em uma bancada com a unidade de imagem voltada para baixo para evitar o
vazamento de refugos e solte os quatro parafusos laterais.

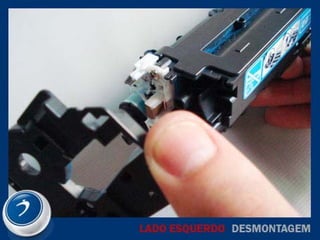

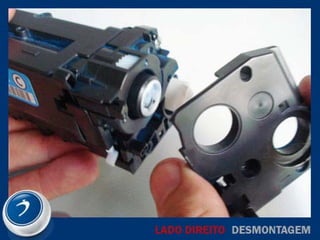

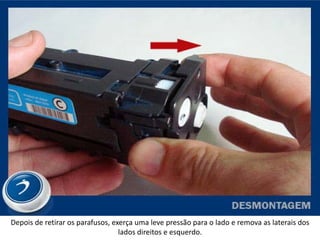

7. Depois de retirar os parafusos, exerça uma leve pressão para o lado e remova as laterais dos
lados direitos e esquerdo.

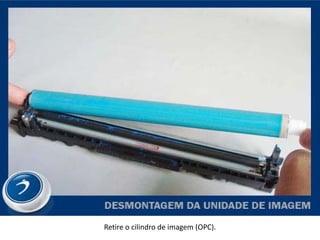

10. Retire o cilindro de imagem (OPC).

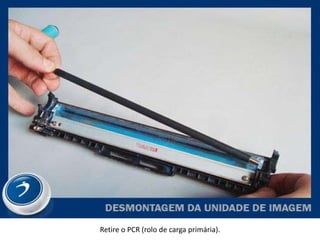

11. Retire o PCR (rolo de carga primária).

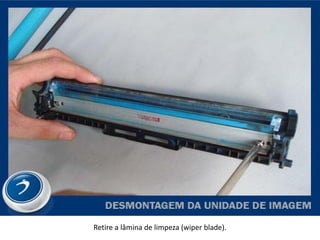

12. Retire a lâmina de limpeza (wiper blade).

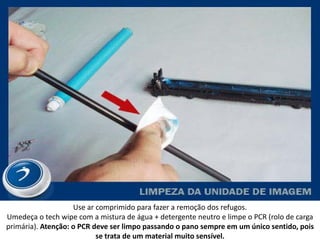

13. Use ar comprimido para fazer a remoção dos refugos.
Umedeça o tech wipe com a mistura de água + detergente neutro e limpe o PCR (rolo de carga
primária). Atenção: o PCR deve ser limpo passando o pano sempre em um único sentido, pois
se trata de um material muito sensível.

14. Limpe a lâmina de limpeza (wiper blade) usando um tech wipe embebido em álcool isopropílico.

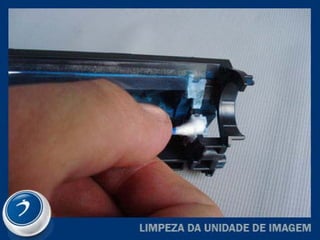

15. Limpe as bases de encaixe do PCR utilizando hastes flexíveis com álcool isopropílico, para
remover qualquer resíduo de toner existente nessa parte.

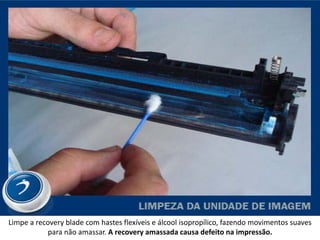

17. Limpe a recovery blade com hastes flexíveis e álcool isopropílico, fazendo movimentos suaves
para não amassar. A recovery amassada causa defeito na impressão.

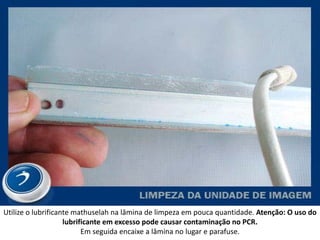

18. Utilize o lubrificante mathuselah na lâmina de limpeza em pouca quantidade. Atenção: O uso do
lubrificante em excesso pode causar contaminação no PCR.

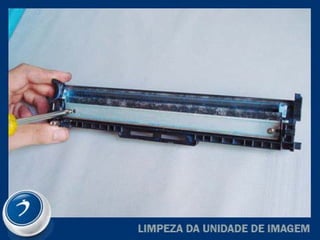

Em seguida encaixe a lâmina no lugar e parafuse.

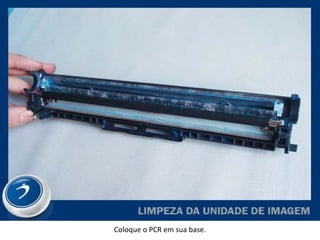

20. Coloque o PCR em sua base.

21. Polvilhe um pouco de lubrificante no cilindro e encaixe ele no lugar.

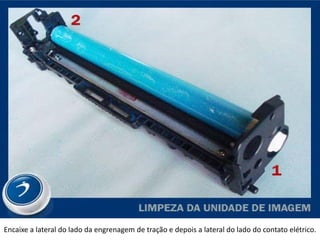

22. Encaixe a lateral do lado da engrenagem de tração e depois a lateral do lado do contato elétrico.

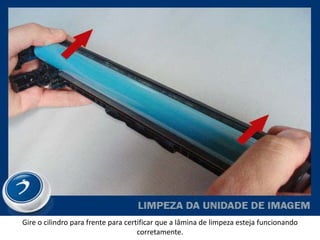

23. Gire o cilindro para frente para certificar que a lâmina de limpeza esteja funcionando
corretamente.

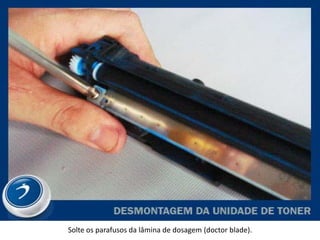

24. Solte os parafusos da lâmina de dosagem (doctor blade).

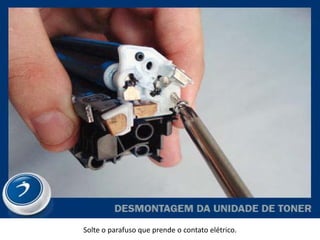

26. Solte o parafuso que prende o contato elétrico.

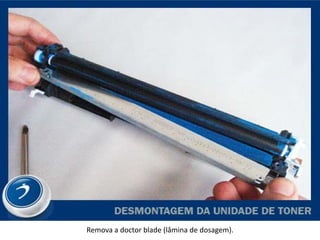

27. Remova a doctor blade (lâmina de dosagem).

28. Remova o contato elétrico.

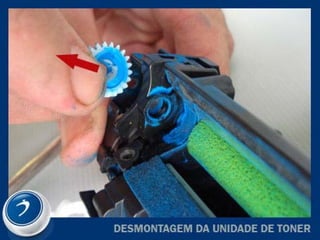

29. Remova o rolo developer, as buchas e a engrenagem de tração.

31. Utilize ar comprimido para fazer uma limpeza apurada nessa unidade. Atenção: É importante
retirar todo o resíduo de toner existente na unidade para evitar contaminação com o novo
toner.
Limpe a doctor blade com com uma haste felxível e álcool isopropílico.
O developer deve ser limpo com pano tech wipes embebido com a solução de água +
detergente neutro, limpando a peça em um único sentido, sempre. Atenção: jamais esfregue o
pano para frente e para trás. Esse componente é muito sensível e sofrerá desgaste por atrito
se limpo dessa maneira.

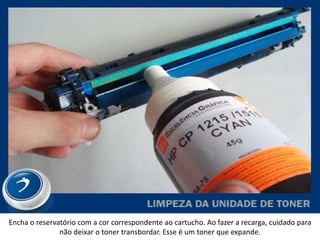

32. Encha o reservatório com a cor correspondente ao cartucho. Ao fazer a recarga, cuidado para
não deixar o toner transbordar. Esse é um toner que expande.

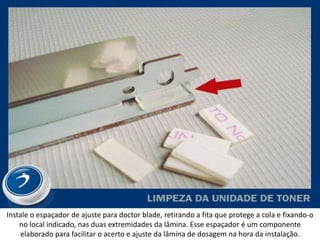

33. Instale o espaçador de ajuste para doctor blade, retirando a fita que protege a cola e fixando-o
no local indicado, nas duas extremidades da lâmina. Esse espaçador é um componente
elaborado para facilitar o acerto e ajuste da lâmina de dosagem na hora da instalação.

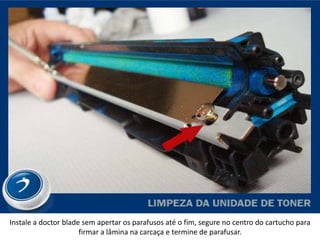

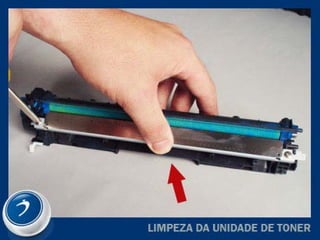

34. Instale a doctor blade sem apertar os parafusos até o fim, segure no centro do cartucho para
firmar a lâmina na carcaça e termine de parafusar.

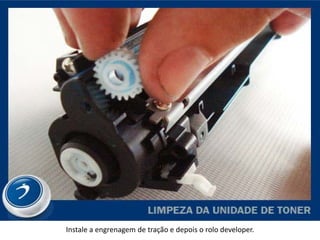

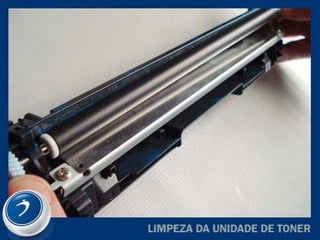

36. Instale a engrenagem de tração e depois o rolo developer.

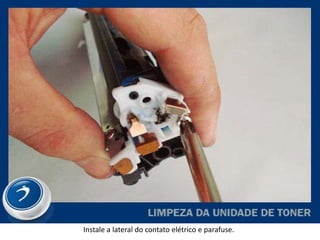

38. Instale a lateral do contato elétrico e parafuse.

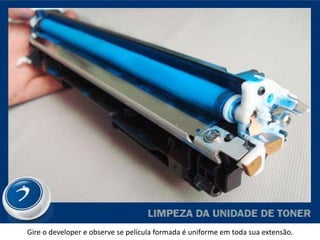

39. Gire o developer e observe se película formada é uniforme em toda sua extensão.

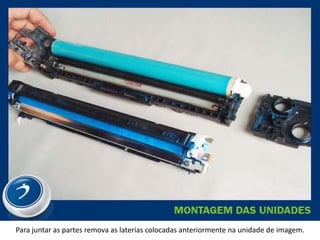

40. Para juntar as partes remova as laterias colocadas anteriormente na unidade de imagem.

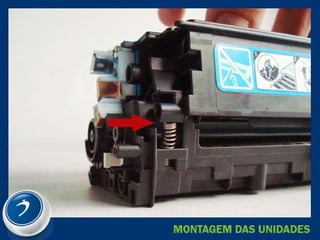

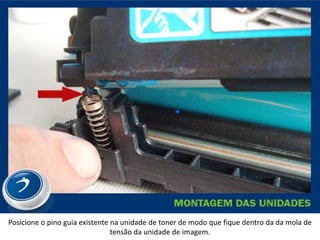

41. Posicione o pino guia existente na unidade de toner de modo que fique dentro da da mola de
tensão da unidade de imagem.

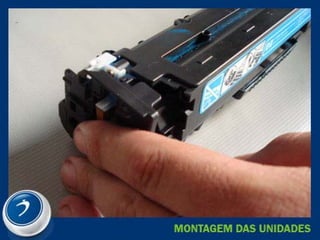

43. Encaixe primeiro a lateral da engrenagem de tração e depois a do lado do contato elétrico.

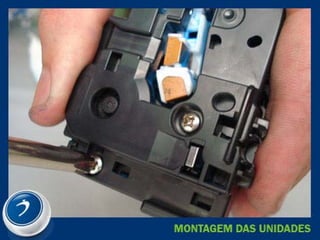

45. Parafuse as laterais.

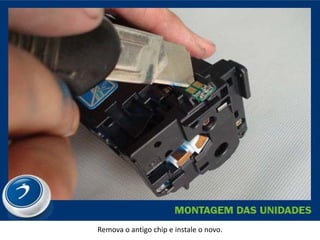

47. Remova o antigo chip e instale o novo.
