Workshop: Documentação com fotografia 3D.

VIII Semana Acadêmica do CCET
Workshop "Documentação com fotografia 3D”
Relevo & textura
Caxias do Sul, RS
26 agosto de 2014
Deniol Tanaka
Documentação fotográfica- 1/97 dktanaka@usp.br

Relatório técnico-científico
 Introdução
 Desenvolvimento
 Revisão da literatura
 Materiais e métodos
 Descrição de procedimentos,
instrumentos e equipamentos
 Ilustração com fotografia
 Resultados
 Discussão
 Conclusão

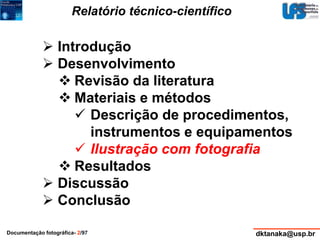

Relatório técnico-científico
 Orienta apresentação textual
 Não indica como documentar
e apresentar ilustrações
fotográficas

φωςphosγραφίς
φως phos ("luz") γραφίς (escrita)

Registro fotográfico
Detalhe dos tendões rompidos
Detalhes
para escala
Dimensões?
Tubo “riser” rompido
Superfície da fratura

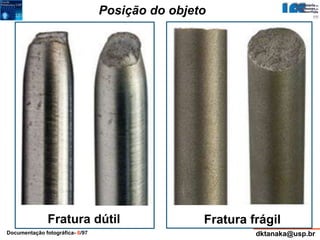

Posição do objeto
Fratura dútil Fratura frágil

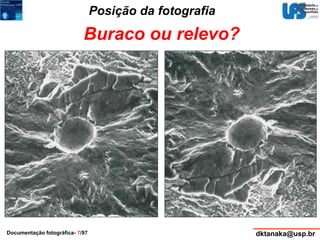

Posição da fotografia
Buraco ou relevo?

Ilusão devido a posição
Alto ou baixo relevo?
COLPAERT, Hubertus. Metalografia dos Produtos Siderúrgicos Comuns. S. Paulo,
Edgard Blucher, 2008, 672p.

Posição da fotografia
CUIDADO AO GUARDAR AS FOTOGRAFIAS
INDICAR A POSIÇÃO CORRETA

Câmera fotográfica

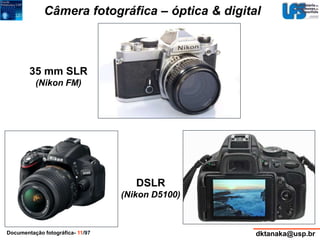

Câmera fotográfica – óptica & digital
35 mm SLR
(Nikon FM)
DSLR
(Nikon D5100)

Qualidade da imagem
 Câmera fotográfica
 Óptica - sensibilidade do filme
 Digital - número de pixel
 Lente
 Foco
 Abertura – luminosidade e profundidade de foco
 Sensibilidade
 Sensibilidade (resolução) do filme
 Número de pixel
 Tempo de exposição (velocidade do obturador) -
luminosidade
 Iluminação
 Tipo e posição da fonte

FOCO
Abertura
obturador
Lente

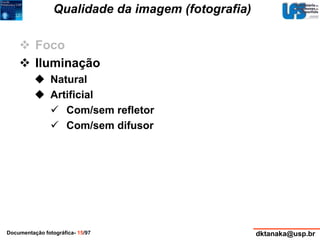

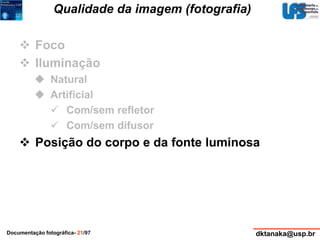

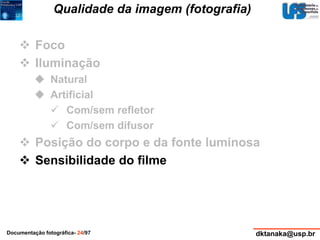

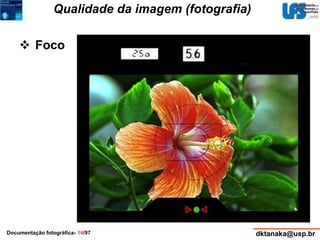

Qualidade da imagem (fotografia)
 Foco

 Foco
 Iluminação
 Natural
 Artificial
 Com/sem refletor
 Com/sem difusor

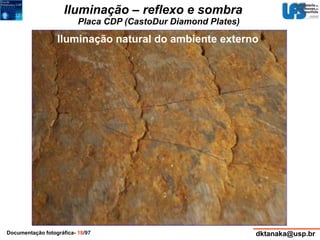

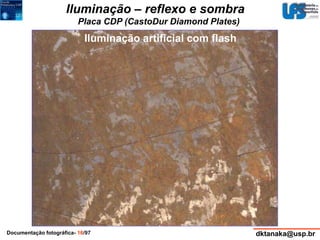

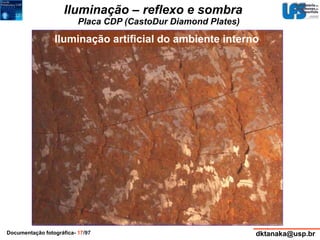

Iluminação – reflexo e sombra
Placa CDP (CastoDur Diamond Plates)
Iluminação artificial com flash

Iluminação artificial do ambiente interno

Iluminação natural do ambiente externo

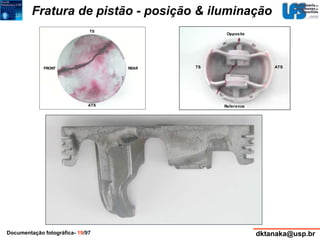

Fratura de pistão - posição & iluminação
Opposite
TS ATS
Reference
TS
FRONT REAR
ATS

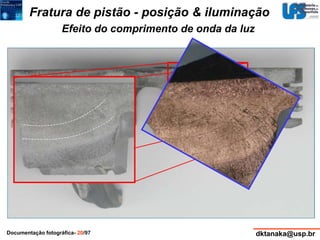

Fratura de pistão - posição & iluminação
Efeito do comprimento de onda da luz

 Foco
 Iluminação
 Natural
 Artificial
 Com/sem difusor
 Posição do corpo e da fonte luminosa

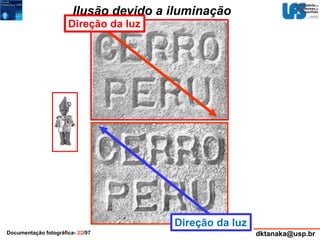

Ilusão devido a iluminação
Direção da luz
Direção da luz

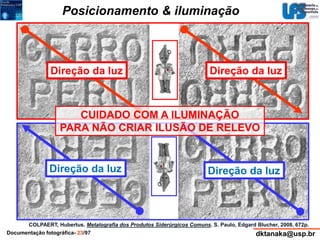

Posicionamento & iluminação
Direção da luz Direção da luz
CUIDADO COM A ILUMINAÇÃO
PARA NÃO CRIAR ILUSÃO DE RELEVO
Direção da luz Direção da luz
COLPAERT, Hubertus. Metalografia dos Produtos Siderúrgicos Comuns. S. Paulo, Edgard Blucher, 2008. 672p.


 Foco
 Iluminação
 Natural
 Artificial
 Com/sem difusor
 Sensibilidade do filme

Sensibilidade do filme – “velocidade”
ISO 5800:1987
ISO linear
(ASA)
ISO log
(DIN) Filmes comerciais
6 9° Kodachome
25 15° Agfacolor, Kodachrome 25
32 16° Kodak Panatomic-X
40 17° Kodachrome 40 (movie)
50 18° Fuji RVP (Velvia)
64 19° Kodachrome 64, Ektachrome-X
80 20° Ilford Commercial Ortho
100 21° Kodacolor Gold e Kodak T-Max (TMX)
125 22° Ilford FP4, Kodak Plus-X Pan
160 23° Fuji NPS, Kodak High-Speed Ektachrome
200 24° Fujicolor Superia 200
320 26° Kodak Tri-X Pan Professional (TXP)
400 27° Kodak T-Max (TMY) e Tri-X 400
800 30° Fuji NPZ
1000 31° Ilford Delta 3200
1600 33° Fujicolor 1600
3200 36° old Konica 3200
ISO linear =
100
128
2
ISO log
3

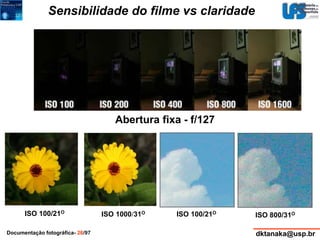

Sensibilidade do filme vs claridade
Abertura fixa - f/127
ISO 100/21O ISO 1000/31O ISO 100/21O ISO 800/31O

 Foco
 Iluminação
 Natural
 Artificial
 Com/sem difusor
 Tempo de exposição (velocidade obturador)

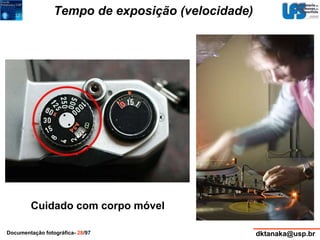

Tempo de exposição (velocidade)
Cuidado com corpo móvel

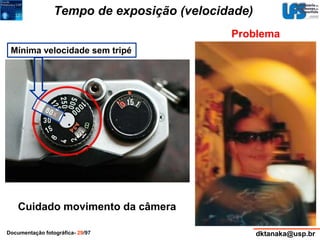

Tempo de exposição (velocidade)
Mínima velocidade sem tripé
Problema
Cuidado movimento da câmera

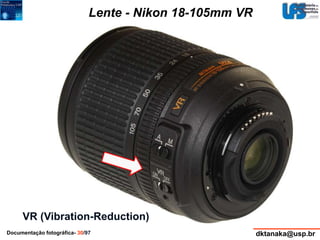

Lente - Nikon 18-105mm VR
VR (Vibration-Reduction)

Lente VR (Vibration-Reduction)
Sem VR
Com VR

Tempo de exposição (velocidade) - artístico
(1/60) s (1/500) s
Muito longo Muito curto

Luminosidade X tempo de exposição
Exposição longa sem tripé
Normal
Exposição
longa

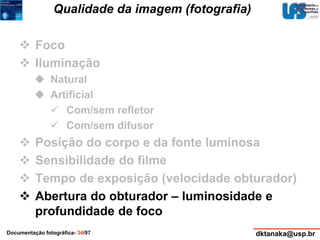

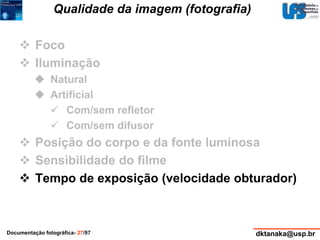

 Foco
 Iluminação
 Natural
 Artificial
 Com/sem difusor
 Tempo de exposição (velocidade obturador)
 Abertura do obturador – luminosidade e
profundidade de foco

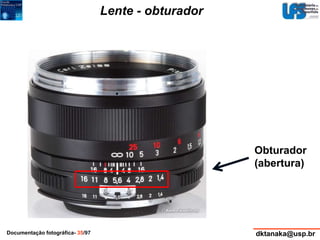

Lente - obturador
Obturador
(abertura)

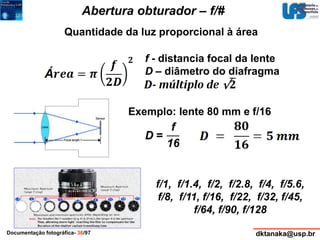

Abertura obturador – f/#
Quantidade da luz proporcional à área
f - distancia focal da lente
D – diâmetro do diafragma
Exemplo: lente 80 mm e f/16
f/1, f/1.4, f/2, f/2.8, f/4, f/5.6,
f/8, f/11, f/16, f/22, f/32, f/45,
f/64, f/90, f/128

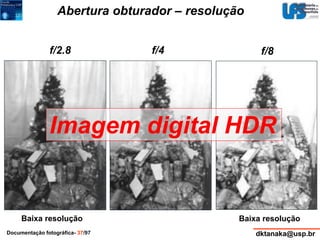

Abertura obturador – resolução
f/2.8 f/4 f/8
Imagem digital HDR
Baixa resolução Baixa resolução

Compensação HDR (High-dynamic-range)

Ver detalhe da técnico de HDR em:
http://www.dicasdefotografia.com.br/o-que-e-hdr-por-que-usar-essa-tecnica

Por de sol em Brno, Republica Tcheca
Fotografia HDR por: Igor

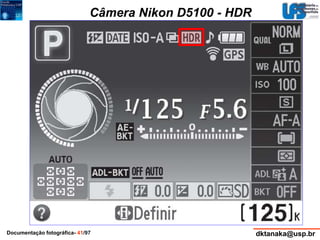

Câmera Nikon D5100 - HDR

Câmera digital Nikon D5100
Fotografia: Mariano Szklanny
Cerro Tronador, Argentina

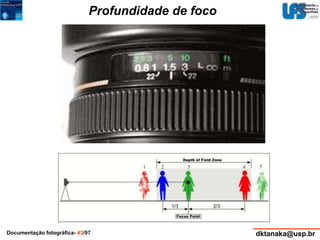

Profundidade de foco

Abertura X profundidade de foco
f/22
f/2.4

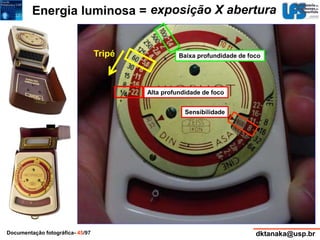

Fotômetro – exposição X abertura
Baixa profundidade de foco
Alta profundidade de foco
Sensibilidade
Energia luminosa =
Tripé

Abertura X profundidade de foco
f/2.8 & (1/250) s f/22 & (1/4) s

Contraste entre objeto e fundo

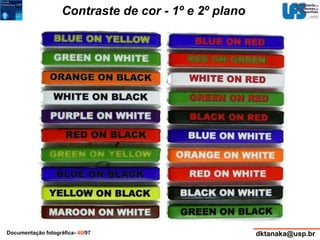

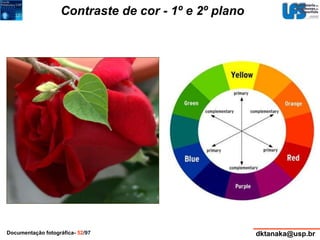

Contraste de cor - 1º e 2º plano

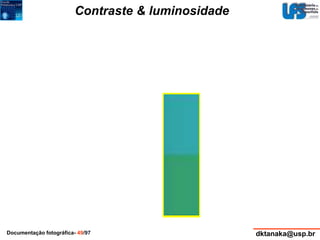

Contraste & luminosidade

Descrição relevo - textura

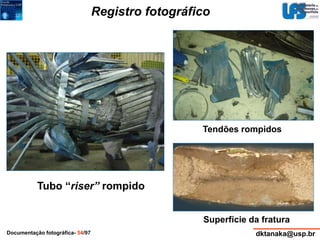

Registro fotográfico
Tendões rompidos
Tubo “riser” rompido
Superfície da fratura

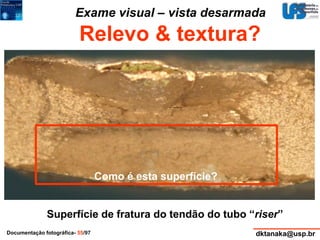

Exame visual – vista desarmada
Relevo & textura?
Como é esta superfície?
Superfície de fratura do tendão do tubo “riser”

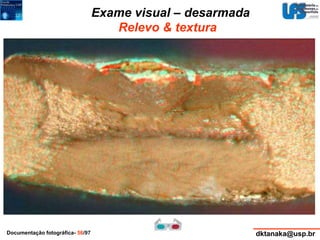

Exame visual – desarmada
Relevo & textura

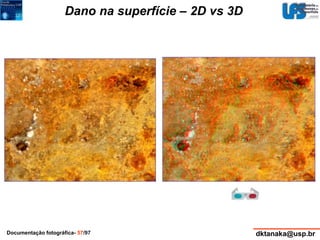

Dano na superfície – 2D vs 3D

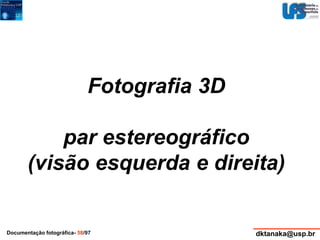

Fotografia 3D
par estereográfico
(visão esquerda e direita)

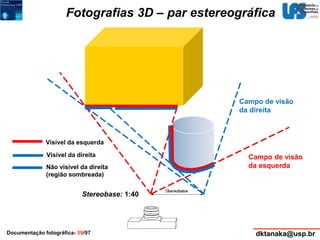

Fotografias 3D – par estereográfica
Visível da esquerda
Visível da direita
Não visível da direita
(região sombreada)
Stereobase: 1:40
Campo de visão
da direita
Campo de visão
da esquerda

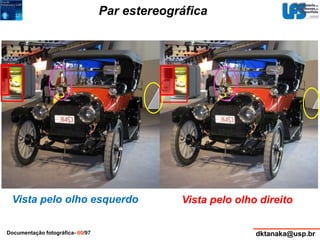

Par estereográfica
Vista pelo olho esquerdo Vista pelo olho direito

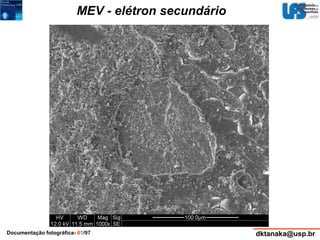

MEV - elétron secundário

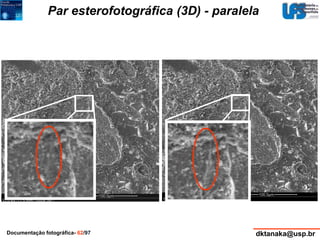

Par esterofotográfica (3D) - paralela

Imagens simultâneas – película fotográfica
Solução caseira
Solução profissional
(duas câmeras em um)

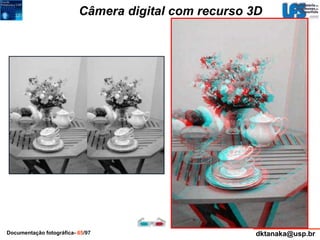

Câmera digital com recurso 3D

Imagens simultâneas - digital
Duas câmeras em uma
MPO - multi-picture file format
Monitor lenticular
 Duas lentes e dois detectores (2 CCDs)
 Único arquivo de imagem (*.MPO)

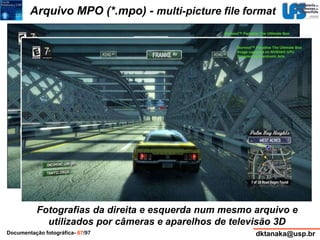

Arquivo MPO (*.mpo) - multi-picture file format
Fotografias da direita e esquerda num mesmo arquivo e
utilizados por câmeras e aparelhos de televisão 3D

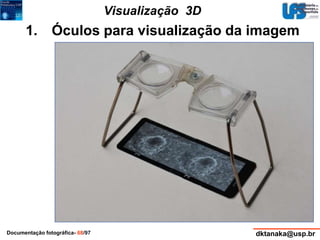

Visualização 3D
1. Óculos para visualização da imagem

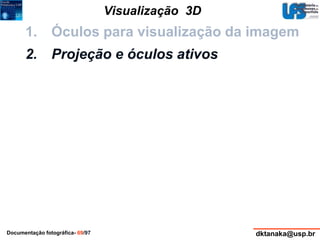

Visualização 3D
2. Projeção e óculos ativos

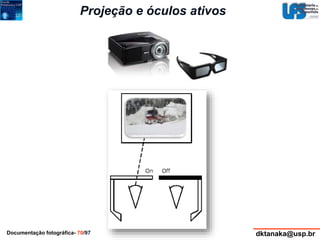

Projeção e óculos ativos

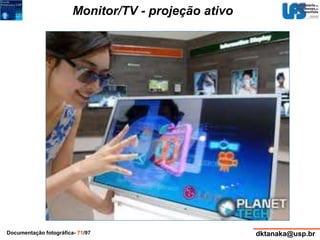

Monitor/TV - projeção ativo

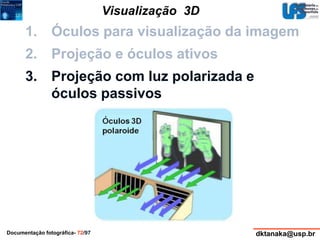

Visualização 3D
3. Projeção com luz polarizada e
óculos passivos

Projeção 3D óculos passiva - polarizado

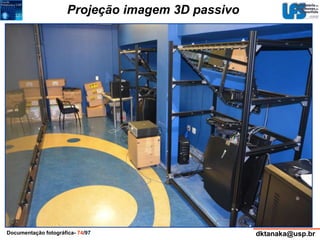

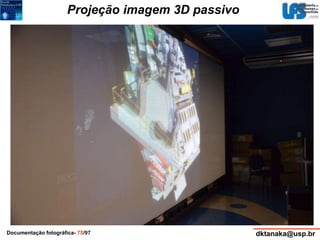

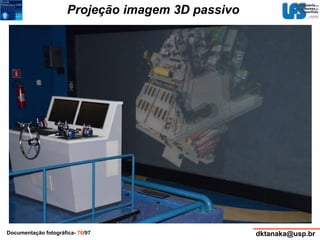

Projeção imagem 3D passivo

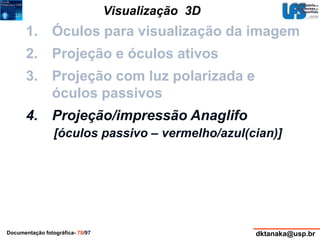

Visualização 3D
óculos passivos
4. Projeção/impressão Anaglifo
[óculos passivo – vermelho/azul(cian)]

Imagem 3D Anaglifo

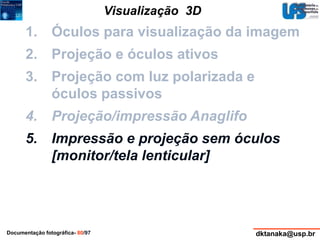

Visualização 3D
óculos passivos
4. Projeção/impressão Anaglifo
5. Impressão e projeção sem óculos
[monitor/tela lenticular]

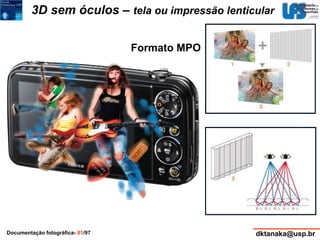

3D sem óculos – tela ou impressão lenticular
Formato MPO

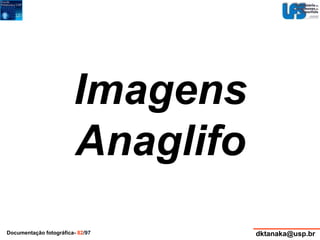

Imagens
Anaglifo

Estereografia - Imagens fotográficas 3D
Fotografia 2D
Par estereográfico 3D (esquerda – direita)

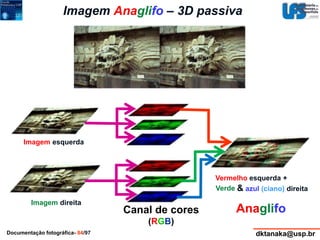

Imagem Anaglifo – 3D passiva
Vermelho esquerda +
Verde & azul (ciano) direita
Anaglifo
Imagem esquerda
Imagem direita
Canal de cores
(RGB)

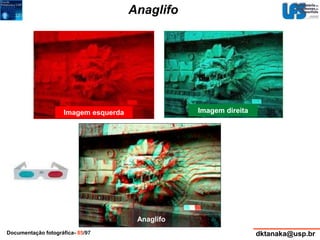

Anaglifo
Imagem esquerda Imagem direita
Anaglifo

Imagem Anaglifo

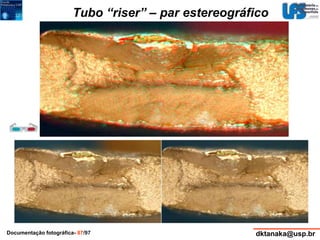

Tubo “riser” – par estereográfico

Superfície de fratura – tubo riser (Anaglifo)

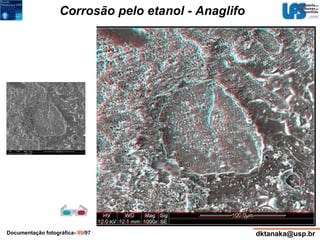

Corrosão pelo etanol - Anaglifo

Dano na superfície

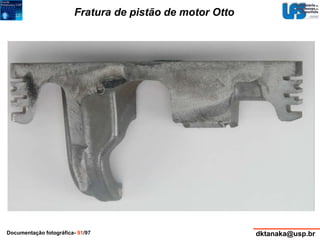

Fratura de pistão de motor Otto

Pedras – profundidade da imagem

Orquídea – profundidade da imagem

Anaglifo – orquídea – PROBLEMA da cor

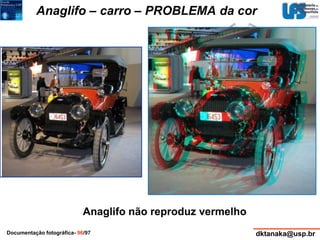

Anaglifo – carro – PROBLEMA da cor
Anaglifo não reproduz vermelho

LFS - PME - EPUSP
Comunidade
LFS
Alexandre Martins
Aluisio Jose Schuitek
Amilton Sinatora
André Paulo Tschiptschin
Andre Rodrigues G Silveira
Andrea Ranzan
Ane Cheila Rovani
Arthur Felipe P Pereira
Carlos Alvarez Rosario

Muito obrigado
Perguntas ?
dktanaka@usp.br

Universidade de São Paulo - Brasil
São Paulo
Rondônia
Paraná

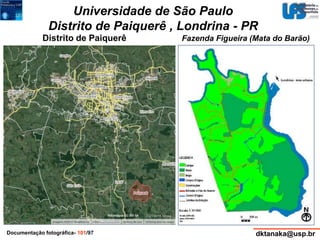

Universidade de São Paulo
