1. Joaquim de Sousa Ferreira nº4941 EFA N.L. 05 29/12/2008

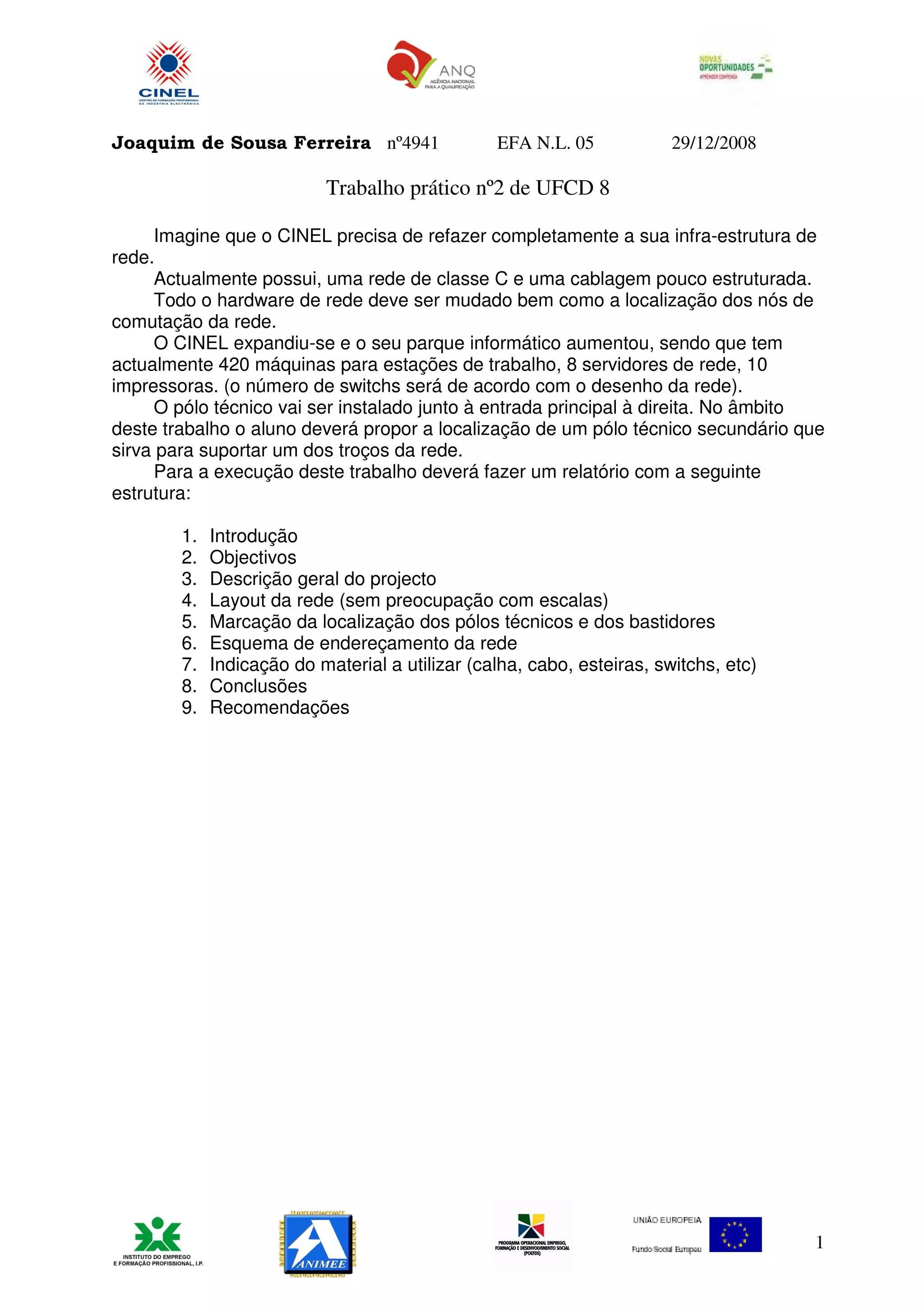

Trabalho prático nº2 de UFCD 8
Imagine que o CINEL precisa de refazer completamente a sua infra-estrutura de
rede.
Actualmente possui, uma rede de classe C e uma cablagem pouco estruturada.
Todo o hardware de rede deve ser mudado bem como a localização dos nós de
comutação da rede.
O CINEL expandiu-se e o seu parque informático aumentou, sendo que tem
actualmente 420 máquinas para estações de trabalho, 8 servidores de rede, 10
impressoras. (o número de switchs será de acordo com o desenho da rede).
O pólo técnico vai ser instalado junto à entrada principal à direita. No âmbito
deste trabalho o aluno deverá propor a localização de um pólo técnico secundário que
sirva para suportar um dos troços da rede.
Para a execução deste trabalho deverá fazer um relatório com a seguinte
estrutura:
1. Introdução
2. Objectivos
3. Descrição geral do projecto

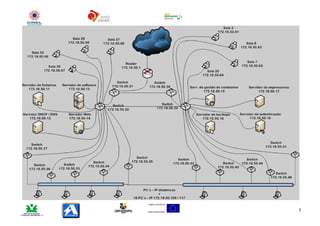

4. Layout da rede (sem preocupação com escalas)
5. Marcação da localização dos pólos técnicos e dos bastidores
6. Esquema de endereçamento da rede
7. Indicação do material a utilizar (calha, cabo, esteiras, switchs, etc)
8. Conclusões
9. Recomendações
1

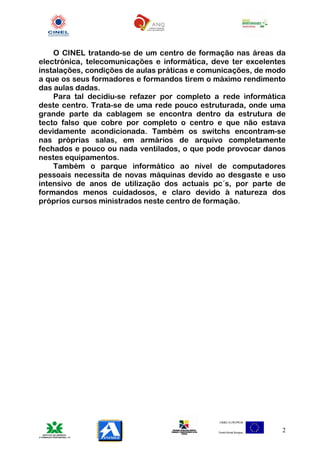

2. O CINEL tratando-se de um centro de formação nas áreas da
electrónica, telecomunicações e informática, deve ter excelentes
instalações, condições de aulas práticas e comunicações, de modo
a que os seus formadores e formandos tirem o máximo rendimento
das aulas dadas.
Para tal decidiu-se refazer por completo a rede informática
deste centro. Trata-se de uma rede pouco estruturada, onde uma
grande parte da cablagem se encontra dentro da estrutura de
tecto falso que cobre por completo o centro e que não estava
devidamente acondicionada. Também os switchs encontram-se
nas próprias salas, em armários de arquivo completamente
fechados e pouco ou nada ventilados, o que pode provocar danos
nestes equipamentos.
Também o parque informático ao nível de computadores
pessoais necessita de novas máquinas devido ao desgaste e uso
intensivo de anos de utilização dos actuais pc´s, por parte de
formandos menos cuidadosos, e claro devido à natureza dos
próprios cursos ministrados neste centro de formação.
2

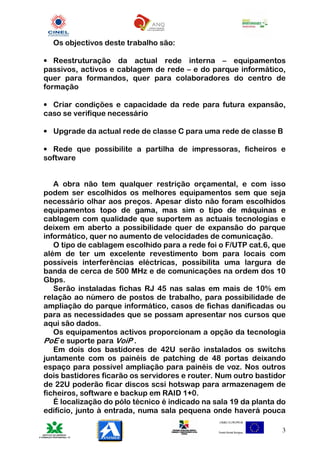

3. Os objectivos deste trabalho são:
• Reestruturação da actual rede interna – equipamentos
passivos, activos e cablagem de rede – e do parque informático,
quer para formandos, quer para colaboradores do centro de
formação
• Criar condições e capacidade da rede para futura expansão,
caso se verifique necessário
• Upgrade da actual rede de classe C para uma rede de classe B
• Rede que possibilite a partilha de impressoras, ficheiros e
software
A obra não tem qualquer restrição orçamental, e com isso
podem ser escolhidos os melhores equipamentos sem que seja
necessário olhar aos preços. Apesar disto não foram escolhidos
equipamentos topo de gama, mas sim o tipo de máquinas e
cablagem com qualidade que suportem as actuais tecnologias e
deixem em aberto a possibilidade quer de expansão do parque
informático, quer no aumento de velocidades de comunicação.
O tipo de cablagem escolhido para a rede foi o F/UTP cat.6, que
além de ter um excelente revestimento bom para locais com
possíveis interferências eléctricas, possibilita uma largura de
banda de cerca de 500 MHz e de comunicações na ordem dos 10
Gbps.
Serão instaladas fichas RJ 45 nas salas em mais de 10% em
relação ao número de postos de trabalho, para possibilidade de
ampliação do parque informático, casos de fichas danificadas ou
para as necessidades que se possam apresentar nos cursos que
aqui são dados.
Os equipamentos activos proporcionam a opção da tecnologia
PoE e suporte para VoiP .

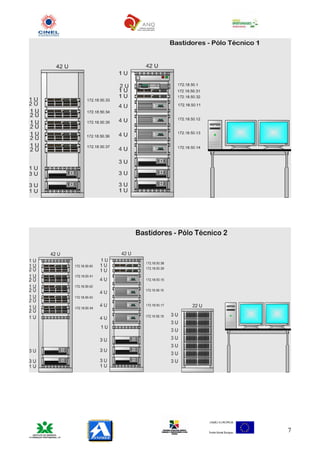

Em dois dos bastidores de 42U serão instalados os switchs
juntamente com os painéis de patching de 48 portas deixando
espaço para possível ampliação para painéis de voz. Nos outros
dois bastidores ficarão os servidores e router. Num outro bastidor
de 22U poderão ficar discos scsi hotswap para armazenagem de
ficheiros, software e backup em RAID 1+0.
É localização do pólo técnico é indicado na sala 19 da planta do
edifício, junto à entrada, numa sala pequena onde haverá pouca
3

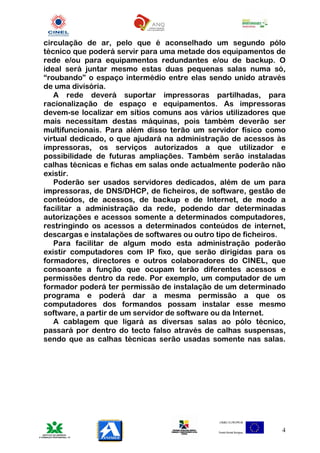

4. circulação de ar, pelo que é aconselhado um segundo pólo
técnico que poderá servir para uma metade dos equipamentos de
rede e/ou para equipamentos redundantes e/ou de backup. O
ideal será juntar mesmo estas duas pequenas salas numa só,
“roubando” o espaço intermédio entre elas sendo unido através
de uma divisória.
A rede deverá suportar impressoras partilhadas, para
racionalização de espaço e equipamentos. As impressoras
devem-se localizar em sítios comuns aos vários utilizadores que
mais necessitam destas máquinas, pois também deverão ser
multifuncionais. Para além disso terão um servidor físico como
virtual dedicado, o que ajudará na administração de acessos às
impressoras, os serviços autorizados a que utilizador e
possibilidade de futuras ampliações. Também serão instaladas
calhas técnicas e fichas em salas onde actualmente poderão não
existir.
Poderão ser usados servidores dedicados, além de um para
impressoras, de DNS/DHCP, de ficheiros, de software, gestão de
conteúdos, de acessos, de backup e de Internet, de modo a
facilitar a administração da rede, podendo dar determinadas
autorizações e acessos somente a determinados computadores,
restringindo os acessos a determinados conteúdos de internet,
descargas e instalações de softwares ou outro tipo de ficheiros.
Para facilitar de algum modo esta administração poderão
existir computadores com IP fixo, que serão dirigidas para os
formadores, directores e outros colaboradores do CINEL, que
consoante a função que ocupam terão diferentes acessos e
permissões dentro da rede. Por exemplo, um computador de um
formador poderá ter permissão de instalação de um determinado
programa e poderá dar a mesma permissão a que os
computadores dos formandos possam instalar esse mesmo
software, a partir de um servidor de software ou da Internet.
A cablagem que ligará as diversas salas ao pólo técnico,
passará por dentro do tecto falso através de calhas suspensas,
sendo que as calhas técnicas serão usadas somente nas salas.
4

5. 5

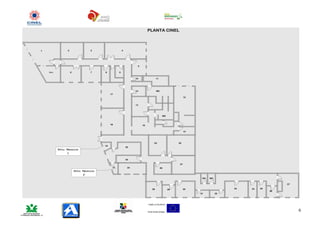

6. 6

7. 7

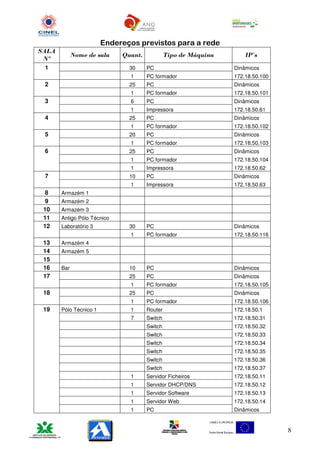

8. Endereços previstos para a rede
SALA
Nome de sala Quant. Tipo de Máquina IP`s
Nº
1 30 PC Dinâmicos
1 PC formador 172.18.50.100
2 25 PC Dinâmicos
1 PC formador 172.18.50.101
3 6 PC Dinâmicos
1 Impressora 172.18.50.61
4 25 PC Dinâmicos
1 PC formador 172.18.50.102
5 20 PC Dinâmicos
1 PC formador 172.18.50.103
6 25 PC Dinâmicos
1 PC formador 172.18.50.104
1 Impressora 172.18.50.62
7 10 PC Dinâmicos
1 Impressora 172.18.50.63
8 Armazém 1
9 Armazém 2
10 Armazém 3
11 Antigo Pólo Técnico
12 Laboratório 3 30 PC Dinâmicos
1 PC formador 172.18.50.116
13 Armazém 4
14 Armazém 5
15
16 Bar 10 PC Dinâmicos
17 25 PC Dinâmicos
1 PC formador 172.18.50.105
18 25 PC Dinâmicos
1 PC formador 172.18.50.106
19 Pólo Técnico 1 1 Router 172.18.50.1
7 Switch 172.18.50.31
Switch 172.18.50.32
Switch 172.18.50.33
Switch 172.18.50.34
Switch 172.18.50.35
Switch 172.18.50.36
Switch 172.18.50.37
1 Servidor Ficheiros 172.18.50.11
1 Servidor DHCP/DNS 172.18.50.12
1 Servidor Software 172.18.50.13
1 Servidor Web 172.18.50.14
1 PC Dinâmicos
8

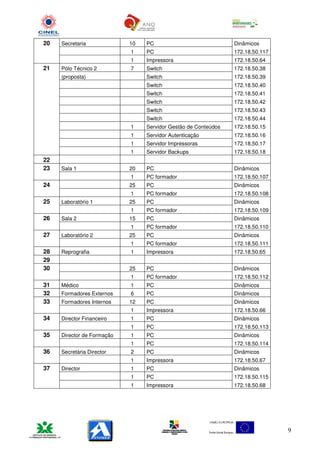

9. 20 Secretaria 10 PC Dinâmicos
1 PC 172.18.50.117
1 Impressora 172.18.50.64
21 Pólo Técnico 2 7 Switch 172.18.50.38
(proposta) Switch 172.18.50.39
Switch 172.18.50.40
Switch 172.18.50.41
Switch 172.18.50.42
Switch 172.18.50.43
Switch 172.18.50.44
1 Servidor Gestão de Conteúdos 172.18.50.15
1 Servidor Autenticação 172.18.50.16
1 Servidor Impressoras 172.18.50.17
1 Servidor Backups 172.18.50.18
22
23 Sala 1 20 PC Dinâmicos
1 PC formador 172.18.50.107
24 25 PC Dinâmicos
1 PC formador 172.18.50.108
25 Laboratório 1 25 PC Dinâmicos
1 PC formador 172.18.50.109
26 Sala 2 15 PC Dinâmicos
1 PC formador 172.18.50.110
27 Laboratório 2 25 PC Dinâmicos
1 PC formador 172.18.50.111
28 Reprografia 1 Impressora 172.18.50.65
29
30 25 PC Dinâmicos
1 PC formador 172.18.50.112
31 Médico 1 PC Dinâmicos
32 Formadores Externos 6 PC Dinâmicos
33 Formadores Internos 12 PC Dinâmicos
1 Impressora 172.18.50.66
34 Director Financeiro 1 PC Dinâmicos
1 PC 172.18.50.113
35 Director de Formação 1 PC Dinâmicos
1 PC 172.18.50.114
36 Secretária Director 2 PC Dinâmicos
1 Impressora 172.18.50.67
37 Director 1 PC Dinâmicos
1 PC 172.18.50.115
1 Impressora 172.18.50.68
9

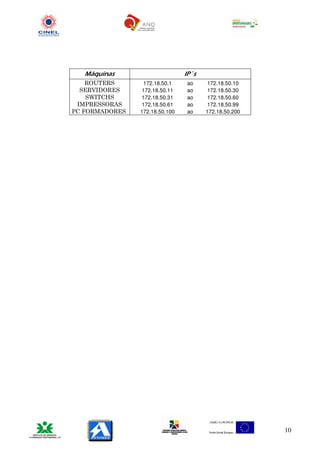

10. Máquinas IP`s
ROUTERS 172.18.50.1 ao 172.18.50.10
SERVIDORES 172.18.50.11 ao 172.18.50.30
SWITCHS 172.18.50.31 ao 172.18.50.60
IMPRESSORAS 172.18.50.61 ao 172.18.50.99
PC FORMADORES 172.18.50.100 ao 172.18.50.200
10

11. Material a utilizar
4 Bastidores 42U
1 Bastidor 22 U
1 Router Cisco 3825
14 Switchs Cisco Catalyst C3750 48TS
14 Painéis de 48 portas p/ cat.6
10 Réguas de energia c/ interruptor
8 Servidores HP Proliant dl 580 g5
Fichas RJ 45
Calha Técnica
Cabo F/UTP cat.6
Conectores para fichas RJ 45
Calha suspensa p/ cabos
Bastidor APC NetShelter SX 42U 750 x 1070
Bastidor 22U
11

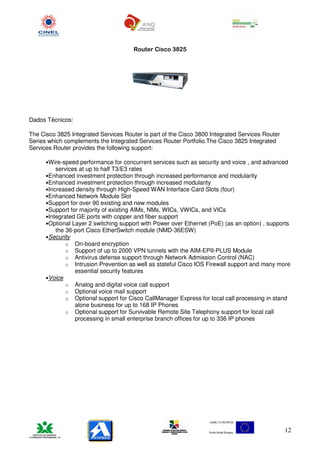

12. Router Cisco 3825
Dados Técnicos:
The Cisco 3825 Integrated Services Router is part of the Cisco 3800 Integrated Services Router
Series which complements the Integrated Services Router Portfolio.The Cisco 3825 Integrated
Services Router provides the following support:
•Wire-speed performance for concurrent services such as security and voice , and advanced
services at up to half T3/E3 rates
•Enhanced investment protection through increased performance and modularity
•Enhanced investment protection through increased modularity
•Increased density through High-Speed WAN Interface Card Slots (four)
•Enhanced Network Module Slot
•Support for over 90 existing and new modules
•Support for majority of existing AIMs, NMs, WICs, VWICs, and VICs
•Integrated GE ports with copper and fiber support
•Optional Layer 2 switching support with Power over Ethernet (PoE) (as an option) , supports
the 36-port Cisco EtherSwitch module (NMD-36ESW)
•Security
o On-board encryption
o Support of up to 2000 VPN tunnels with the AIM-EPII-PLUS Module
o Antivirus defense support through Network Admission Control (NAC)
o Intrusion Prevention as well as stateful Cisco IOS Firewall support and many more
essential security features
•Voice
o Analog and digital voice call support
o Optional voice mail support
o Optional support for Cisco CallManager Express for local call processing in stand
alone business for up to 168 IP Phones
o Optional support for Survivable Remote Site Telephony support for local call
processing in small enterprise branch offices for up to 336 IP phones
12

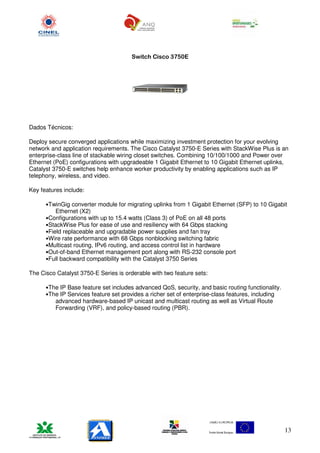

13. Switch Cisco 3750E
Dados Técnicos:
Deploy secure converged applications while maximizing investment protection for your evolving
network and application requirements. The Cisco Catalyst 3750-E Series with StackWise Plus is an
enterprise-class line of stackable wiring closet switches. Combining 10/100/1000 and Power over
Ethernet (PoE) configurations with upgradeable 1 Gigabit Ethernet to 10 Gigabit Ethernet uplinks,
Catalyst 3750-E switches help enhance worker productivity by enabling applications such as IP
telephony, wireless, and video.
Key features include:
•TwinGig converter module for migrating uplinks from 1 Gigabit Ethernet (SFP) to 10 Gigabit
Ethernet (X2)
•Configurations with up to 15.4 watts (Class 3) of PoE on all 48 ports
•StackWise Plus for ease of use and resiliency with 64 Gbps stacking
•Field replaceable and upgradable power supplies and fan tray
•Wire rate performance with 68 Gbps nonblocking switching fabric
•Multicast routing, IPv6 routing, and access control list in hardware
•Out-of-band Ethernet management port along with RS-232 console port
•Full backward compatibility with the Catalyst 3750 Series
The Cisco Catalyst 3750-E Series is orderable with two feature sets:
•The IP Base feature set includes advanced QoS, security, and basic routing functionality.
•The IP Services feature set provides a richer set of enterprise-class features, including
advanced hardware-based IP unicast and multicast routing as well as Virtual Route
Forwarding (VRF), and policy-based routing (PBR).
13

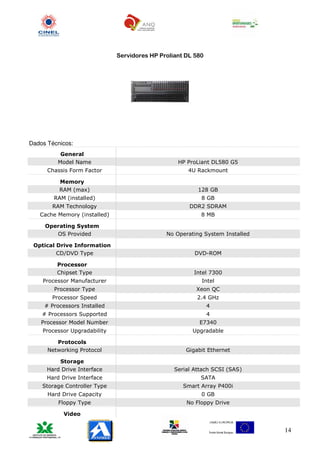

14. Servidores HP Proliant DL 580
Dados Técnicos:
General
Model Name HP ProLiant DL580 G5
Chassis Form Factor 4U Rackmount
Memory
RAM (max) 128 GB
RAM (installed) 8 GB
RAM Technology DDR2 SDRAM
Cache Memory (installed) 8 MB
Operating System
OS Provided No Operating System Installed
Optical Drive Information
CD/DVD Type DVD-ROM
Processor
Chipset Type Intel 7300
Processor Manufacturer Intel
Processor Type Xeon QC
Processor Speed 2.4 GHz
# Processors Installed 4
# Processors Supported 4
Processor Model Number E7340
Processor Upgradability Upgradable
Protocols
Networking Protocol Gigabit Ethernet
Storage
Hard Drive Interface Serial Attach SCSI (SAS)
Hard Drive Interface SATA
Storage Controller Type Smart Array P400i
Hard Drive Capacity 0 GB
Floppy Type No Floppy Drive
Video
14

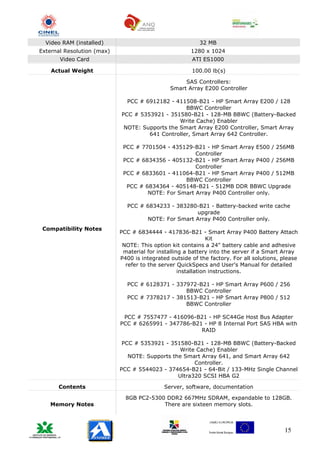

15. Video RAM (installed) 32 MB
External Resolution (max) 1280 x 1024
Video Card ATI ES1000
Actual Weight 100.00 lb(s)
SAS Controllers:
Smart Array E200 Controller
PCC # 6912182 - 411508-B21 - HP Smart Array E200 / 128
BBWC Controller
PCC # 5353921 - 351580-B21 - 128-MB BBWC (Battery-Backed
Write Cache) Enabler
NOTE: Supports the Smart Array E200 Controller, Smart Array
641 Controller, Smart Array 642 Controller.
PCC # 7701504 - 435129-B21 - HP Smart Array E500 / 256MB
Controller
PCC # 6834356 - 405132-B21 - HP Smart Array P400 / 256MB
Controller
PCC # 6833601 - 411064-B21 - HP Smart Array P400 / 512MB
BBWC Controller
PCC # 6834364 - 405148-B21 - 512MB DDR BBWC Upgrade
NOTE: For Smart Array P400 Controller only.
PCC # 6834233 - 383280-B21 - Battery-backed write cache
upgrade
NOTE: For Smart Array P400 Controller only.
Compatibility Notes
PCC # 6834444 - 417836-B21 - Smart Array P400 Battery Attach
Kit
NOTE: This option kit contains a 24" battery cable and adhesive
material for installing a battery into the server if a Smart Array
P400 is integrated outside of the factory. For all solutions, please
refer to the server QuickSpecs and User's Manual for detailed
installation instructions.
PCC # 6128371 - 337972-B21 - HP Smart Array P600 / 256
BBWC Controller
PCC # 7378217 - 381513-B21 - HP Smart Array P800 / 512
BBWC Controller
PCC # 7557477 - 416096-B21 - HP SC44Ge Host Bus Adapter
PCC # 6265991 - 347786-B21 - HP 8 Internal Port SAS HBA with
RAID
PCC # 5353921 - 351580-B21 - 128-MB BBWC (Battery-Backed
Write Cache) Enabler
NOTE: Supports the Smart Array 641, and Smart Array 642
Controller.
PCC # 5544023 - 374654-B21 - 64-Bit / 133-MHz Single Channel
Ultra320 SCSI HBA G2
Contents Server, software, documentation
8GB PC2-5300 DDR2 667MHz SDRAM, expandable to 128GB.
Memory Notes There are sixteen memory slots.
15

16. Note: 128GB maximum achieved with use of four memory
cartridges and (32) 4 GB Memory Modules
Mfr. Item # 397411-B21 - PCC Item# 6886359 - HP 2GB PC2-
5300 667MHz Fully Buffered
Mfr. Item # 397413-B21 - PCC Item# 6886367 - HP 4GB PC2-
5300 667MHz Fully Buffered
Mfr. Item # 397415-B21 - PCC Item# 6911753 - HP 8GB PC2-
5300 667MHz Fully Buffered
Video memory: 32MB
There is no operating system installed; compatible operating
systems include:
Windows Server 2003
O/S Notes Red Hat Enterprise Linux
SuSE Linux Enterprise Server
Novell NetWare
Sun Solaris Intel Platform Edition
VMware Virtualization Software
Physical Dimensions 6.94"h x 19"w x 26.5"d
Expansion slots: (4) full length PCI-Express x8, (1) full length
PCI-Express x4, (3) half length PCI-Express x4, Note: Optional
card adds (3) PCI-X or (3) PCI-Express x8
Expansion bays: (16) 2.5", (1) Slimline DVD
Storage Controller: HP Smart Array P400i embedded / 512MB
Cache
Ports/Connectors
I/O:
(2) Video (1 front)
(6) USB 2.0 (2 front, 2 internal)
(1) Serial
(2) PS/2
(2) RJ-45
(1) iLO
Power supply: Four (4) redundant
Power Notes
Cooling: (6) hot-plug redundant fans
This product is subject to our return policy. Please see our
Returns Policy
complete return policy for details.
Warranty - Labor 3 Years
Warranty - Parts 3 Years
16

17. Painéis 48 portas – STP cat.6 Painéis de energia c/interruptor
Discos SCSI hotswap Fichas RJ 45
Cabo F/UTP cat.6 Conectores RJ 45
17

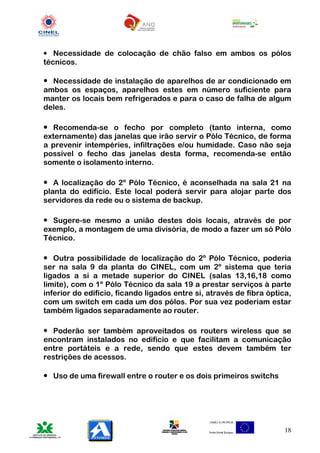

18. • Necessidade de colocação de chão falso em ambos os pólos
técnicos.
• Necessidade de instalação de aparelhos de ar condicionado em
ambos os espaços, aparelhos estes em número suficiente para
manter os locais bem refrigerados e para o caso de falha de algum
deles.
• Recomenda-se o fecho por completo (tanto interna, como
externamente) das janelas que irão servir o Pólo Técnico, de forma
a prevenir intempéries, infiltrações e/ou humidade. Caso não seja
possível o fecho das janelas desta forma, recomenda-se então
somente o isolamento interno.
• A localização do 2º Pólo Técnico, é aconselhada na sala 21 na
planta do edifício. Este local poderá servir para alojar parte dos
servidores da rede ou o sistema de backup.
• Sugere-se mesmo a união destes dois locais, através de por
exemplo, a montagem de uma divisória, de modo a fazer um só Pólo
Técnico.
• Outra possibilidade de localização do 2º Pólo Técnico, poderia
ser na sala 9 da planta do CINEL, com um 2º sistema que teria
ligados a si a metade superior do CINEL (salas 13,16,18 como
limite), com o 1º Pólo Técnico da sala 19 a prestar serviços à parte
inferior do edifício, ficando ligados entre si, através de fibra óptica,
com um switch em cada um dos pólos. Por sua vez poderiam estar
também ligados separadamente ao router.
• Poderão ser também aproveitados os routers wireless que se
encontram instalados no edifício e que facilitam a comunicação
entre portáteis e a rede, sendo que estes devem também ter
restrições de acessos.
• Uso de uma firewall entre o router e os dois primeiros switchs
18
