1. Topografia e
Georreferenciamento l
Professor: Cezar Moreira de Almeida Neto
Aula 7

2. Ultima aula
• UNIDADES ANGULARES
• AZIMUTE E RUMO
2

3. Objetivos da aula
• DECLINAÇÃO MAGNETICA
3

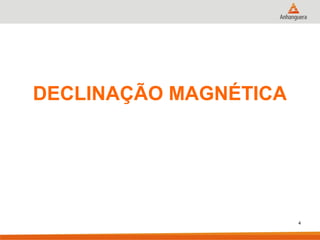

4. DECLINAÇÃO MAGNÉTICA
4

5. 5
A direção para onde aponta a agulha imantada varia no correr dos
tempos.
Para estudar essa variação, escolheu-se como linha de comparação o
meridiano geográfico que passa pelo eixo vertical de rotação da
agulha.
O ângulo formado entre os dois meridianos, geográfico e magnético,
chama-se declinação magnética;
A Declinação magnética é ocidental quando contada do meridiano
geográfico para oeste (W), e oriental quando contada para leste (E).
A declinação magnética é sempre medida na ponta NORTE e sempre
do NORTE VERDADEIRO (NV) para o NORTE MAGNÉTICA (NM).
Inverter qualquer sentido é errado.
DECLINAÇÃO MAGNÉTICA

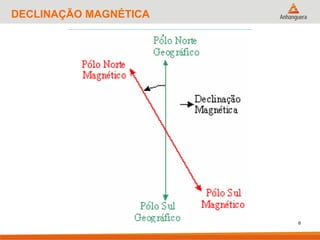

6. 6
DECLINAÇÃO MAGNÉTICA

7. As variações de declinação podem ser assim discriminadas:
GEOGRÁFICA
• A declinação varia com a posição geográfica do lugar que é observada;
• Para o Brasil a DM varia de -21,5° p/ W na região nordeste até + 3° p/ E no
Estado do Acre.
SECULAR
• No decorrer dos séculos, o norte magnético desloca-se para oeste e depois para
leste.
• Observou-se na França em Paris, que em 1580 a declinação magnética era de
9° oriental (E); diminuiu, sucessivamente, até ser nulo em 1.663; daí por diante
passou a ser ocidental (W). Caminhou para o ocidente até 1.814, atingindo o
valor de 22°30’ voltando novamente para Leste (E).
7
DECLINAÇÃO MAGNÉTICA

8. 8
EXEMPLO
O rumo verdadeiro de AB = 45° 00’ NE.
A declinação magnética (DM) é de 10° para oeste (W).
Qual o rumo magnético (RM) da linha AB.
A figura mostra o esquema
proposto no exercício.
Pede-se observar que
o RMAB=45º00’+10º00’=55º00’.
DECLINAÇÃO MAGNÉTICA

9. X
9

10. X
10
X

11. 11

12. 12
