1. fone 11 4161-7366 / fax 11 4161-1705 www.polyeasy.com.br

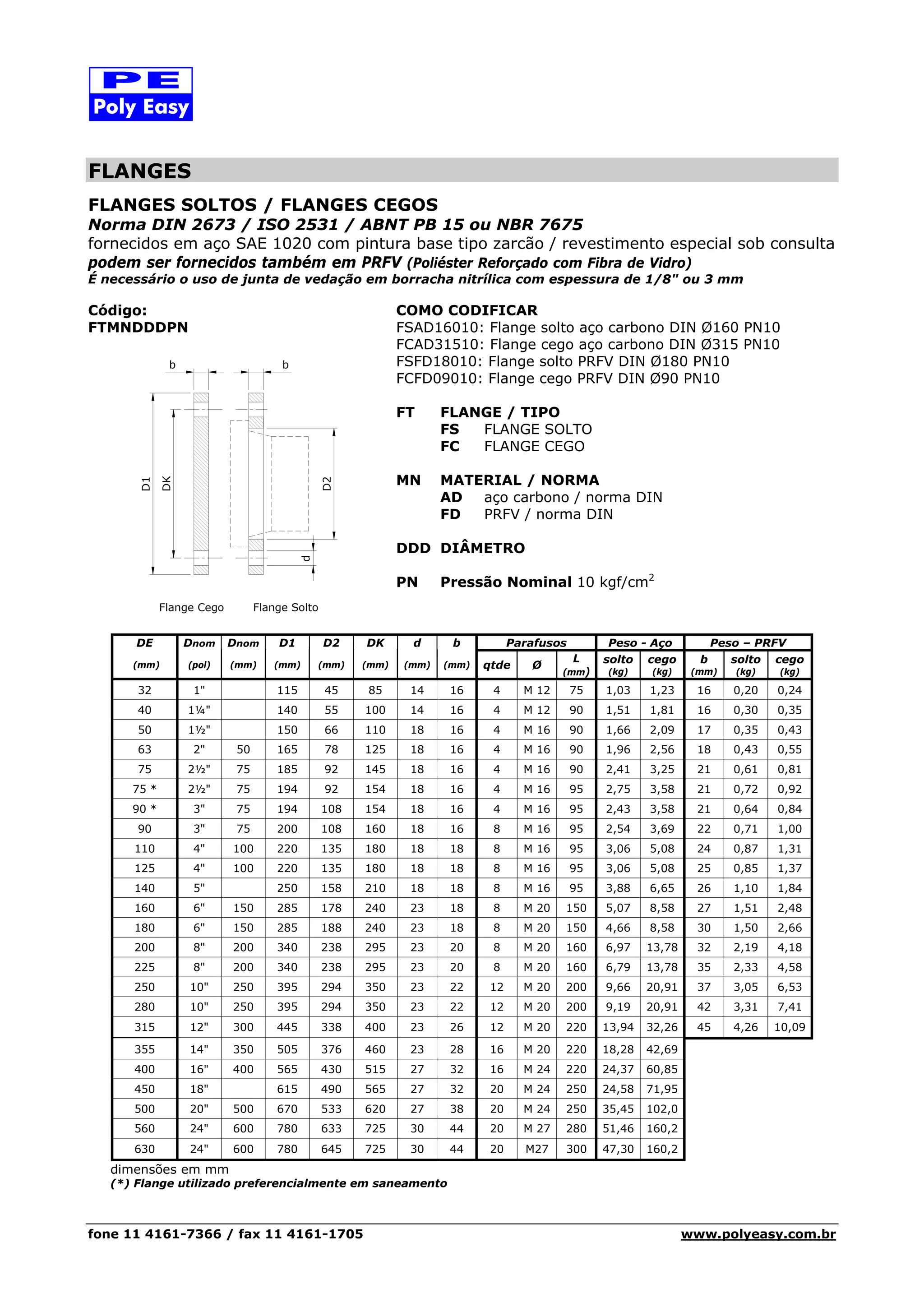

FLANGES
FLANGES SOLTOS / FLANGES CEGOS
Norma DIN 2673 / ISO 2531 / ABNT PB 15 ou NBR 7675
fornecidos em aço SAE 1020 com pintura base tipo zarcão / revestimento especial sob consulta
podem ser fornecidos também em PRFV (Poliéster Reforçado com Fibra de Vidro)
É necessário o uso de junta de vedação em borracha nitrílica com espessura de 1/8" ou 3 mm
Código:
FTMNDDDPN
Flange Cego Flange Solto
D2
DK
D1
d
b b
COMO CODIFICAR
FSAD16010: Flange solto aço carbono DIN Ø160 PN10
FCAD31510: Flange cego aço carbono DIN Ø315 PN10
FSFD18010: Flange solto PRFV DIN Ø180 PN10
FCFD09010: Flange cego PRFV DIN Ø90 PN10
FT FLANGE / TIPO
FS FLANGE SOLTO
FC FLANGE CEGO
MN MATERIAL / NORMA
AD aço carbono / norma DIN
FD PRFV / norma DIN
DDD DIÂMETRO
PN Pressão Nominal 10 kgf/cm2
DE Dnom Dnom D1 D2 DK d b Parafusos Peso - Aço Peso – PRFV
(mm) (pol) (mm) (mm) (mm) (mm) (mm) (mm) qtde Ø
L
(mm)
solto
(kg)
cego
(kg)
b
(mm)
solto
(kg)
cego
(kg)
32 1" 115 45 85 14 16 4 M 12 75 1,03 1,23 16 0,20 0,24
40 1¼" 140 55 100 14 16 4 M 12 90 1,51 1,81 16 0,30 0,35
50 1½" 150 66 110 18 16 4 M 16 90 1,66 2,09 17 0,35 0,43
63 2" 50 165 78 125 18 16 4 M 16 90 1,96 2,56 18 0,43 0,55
75 2½" 75 185 92 145 18 16 4 M 16 90 2,41 3,25 21 0,61 0,81
75 * 2½" 75 194 92 154 18 16 4 M 16 95 2,75 3,58 21 0,72 0,92
90 * 3" 75 194 108 154 18 16 4 M 16 95 2,43 3,58 21 0,64 0,84
90 3" 75 200 108 160 18 16 8 M 16 95 2,54 3,69 22 0,71 1,00
110 4" 100 220 135 180 18 18 8 M 16 95 3,06 5,08 24 0,87 1,31
125 4" 100 220 135 180 18 18 8 M 16 95 3,06 5,08 25 0,85 1,37
140 5" 250 158 210 18 18 8 M 16 95 3,88 6,65 26 1,10 1,84
160 6" 150 285 178 240 23 18 8 M 20 150 5,07 8,58 27 1,51 2,48
180 6" 150 285 188 240 23 18 8 M 20 150 4,66 8,58 30 1,50 2,66
200 8" 200 340 238 295 23 20 8 M 20 160 6,97 13,78 32 2,19 4,18
225 8" 200 340 238 295 23 20 8 M 20 160 6,79 13,78 35 2,33 4,58
250 10" 250 395 294 350 23 22 12 M 20 200 9,66 20,91 37 3,05 6,53
280 10" 250 395 294 350 23 22 12 M 20 200 9,19 20,91 42 3,31 7,41
315 12" 300 445 338 400 23 26 12 M 20 220 13,94 32,26 45 4,26 10,09
355 14" 350 505 376 460 23 28 16 M 20 220 18,28 42,69
400 16" 400 565 430 515 27 32 16 M 24 220 24,37 60,85
450 18" 615 490 565 27 32 20 M 24 250 24,58 71,95
500 20" 500 670 533 620 27 38 20 M 24 250 35,45 102,0
560 24" 600 780 633 725 30 44 20 M 27 280 51,46 160,2
630 24" 600 780 645 725 30 44 20 M27 300 47,30 160,2
dimensões em mm
(*) Flange utilizado preferencialmente em saneamento
