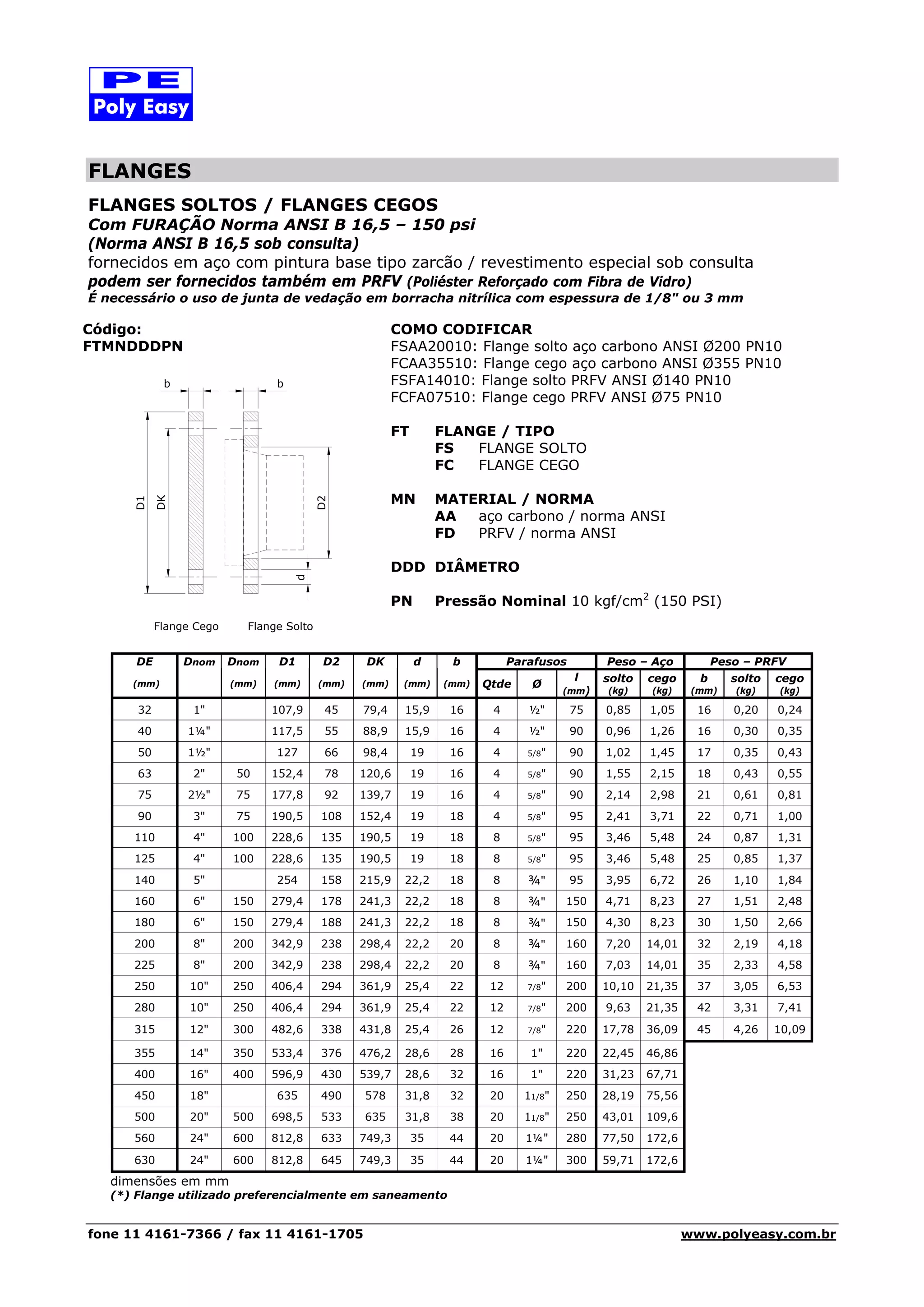

FLANGES
FLANGES SOLTOS / FLANGES CEGOS
Com FURAÇÃO Norma ANSI B 16,5 – 150 psi
(Norma ANSI B 16,5 sob consulta)
fornecidos em aço com pintura base tipo zarcão / revestimento especial sob consulta
podem ser fornecidos também em PRFV (Poliéster Reforçado com Fibra de Vidro)
É necessário o uso de junta de vedação em borracha nitrílica com espessura de 1/8" ou 3 mm
Código:
FTMNDDDPN
Flange Cego Flange Solto
D2
DK
D1
d
b b
COMO CODIFICAR
FSAA20010: Flange solto aço carbono ANSI Ø200 PN10
FCAA35510: Flange cego aço carbono ANSI Ø355 PN10
FSFA14010: Flange solto PRFV ANSI Ø140 PN10
FCFA07510: Flange cego PRFV ANSI Ø75 PN10
FT FLANGE / TIPO
FS FLANGE SOLTO
FC FLANGE CEGO
MN MATERIAL / NORMA
AA aço carbono / norma ANSI
FD PRFV / norma ANSI
DDD DIÂMETRO
PN Pressão Nominal 10 kgf/cm2
(150 PSI)
DE Dnom Dnom D1 D2 DK d b Parafusos Peso – Aço Peso – PRFV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) Qtde Ø
l
(mm)
solto
(kg)
cego
(kg)
b
(mm)
solto
(kg)
cego
(kg)
32 1" 107,9 45 79,4 15,9 16 4 ½" 75 0,85 1,05 16 0,20 0,24
40 1¼" 117,5 55 88,9 15,9 16 4 ½" 90 0,96 1,26 16 0,30 0,35
50 1½" 127 66 98,4 19 16 4 5/8" 90 1,02 1,45 17 0,35 0,43
63 2" 50 152,4 78 120,6 19 16 4 5/8" 90 1,55 2,15 18 0,43 0,55
75 2½" 75 177,8 92 139,7 19 16 4 5/8" 90 2,14 2,98 21 0,61 0,81
90 3" 75 190,5 108 152,4 19 18 4 5/8" 95 2,41 3,71 22 0,71 1,00
110 4" 100 228,6 135 190,5 19 18 8 5/8" 95 3,46 5,48 24 0,87 1,31
125 4" 100 228,6 135 190,5 19 18 8 5/8" 95 3,46 5,48 25 0,85 1,37
140 5" 254 158 215,9 22,2 18 8 ¾" 95 3,95 6,72 26 1,10 1,84
160 6" 150 279,4 178 241,3 22,2 18 8 ¾" 150 4,71 8,23 27 1,51 2,48
180 6" 150 279,4 188 241,3 22,2 18 8 ¾" 150 4,30 8,23 30 1,50 2,66
200 8" 200 342,9 238 298,4 22,2 20 8 ¾" 160 7,20 14,01 32 2,19 4,18
225 8" 200 342,9 238 298,4 22,2 20 8 ¾" 160 7,03 14,01 35 2,33 4,58
250 10" 250 406,4 294 361,9 25,4 22 12 7/8" 200 10,10 21,35 37 3,05 6,53
280 10" 250 406,4 294 361,9 25,4 22 12 7/8" 200 9,63 21,35 42 3,31 7,41
315 12" 300 482,6 338 431,8 25,4 26 12 7/8" 220 17,78 36,09 45 4,26 10,09
355 14" 350 533,4 376 476,2 28,6 28 16 1" 220 22,45 46,86
400 16" 400 596,9 430 539,7 28,6 32 16 1" 220 31,23 67,71
450 18" 635 490 578 31,8 32 20 11/8" 250 28,19 75,56
500 20" 500 698,5 533 635 31,8 38 20 11/8" 250 43,01 109,6
560 24" 600 812,8 633 749,3 35 44 20 1¼" 280 77,50 172,6
630 24" 600 812,8 645 749,3 35 44 20 1¼" 300 59,71 172,6
dimensões em mm
(*) Flange utilizado preferencialmente em saneamento
